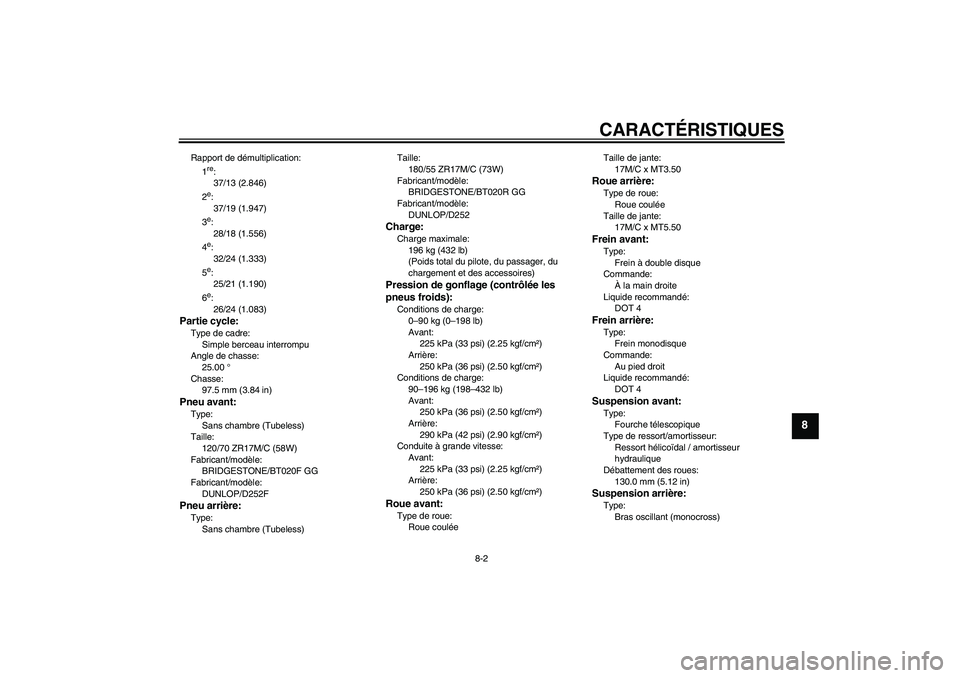

CARACTÉRISTIQUES
8-2
8
Rapport de démultiplication:
1
re:
37/13 (2.846)
2e:
37/19 (1.947)
3e:
28/18 (1.556)
4e:
32/24 (1.333)
5e:
25/21 (1.190)
6e:
26/24 (1.083)
Partie cycle:Type de cadre:
Simple berceau interrompu
Angle de chasse:
25.00 °
Chasse:
97.5 mm (3.84 in)Pneu avant:Type:
Sans chambre (Tubeless)
Taille:
120/70 ZR17M/C (58W)
Fabricant/modèle:
BRIDGESTONE/BT020F GG
Fabricant/modèle:
DUNLOP/D252FPneu arrière:Type:
Sans chambre (Tubeless)Taille:
180/55 ZR17M/C (73W)
Fabricant/modèle:
BRIDGESTONE/BT020R GG
Fabricant/modèle:
DUNLOP/D252
Charge:Charge maximale:
196 kg (432 lb)
(Poids total du pilote, du passager, du
chargement et des accessoires)Pression de gonflage (contrôlée les
pneus froids):Conditions de charge:
0–90 kg (0–198 lb)
Avant:
225 kPa (33 psi) (2.25 kgf/cm²)
Arrière:
250 kPa (36 psi) (2.50 kgf/cm²)
Conditions de charge:
90–196 kg (198–432 lb)
Avant:
250 kPa (36 psi) (2.50 kgf/cm²)
Arrière:
290 kPa (42 psi) (2.90 kgf/cm²)
Conduite à grande vitesse:
Avant:
225 kPa (33 psi) (2.25 kgf/cm²)
Arrière:
250 kPa (36 psi) (2.50 kgf/cm²)Roue avant:Type de roue:
Roue couléeTaille de jante:
17M/C x MT3.50
Roue arrière:Type de roue:
Roue coulée
Taille de jante:
17M/C x MT5.50Frein avant:Type:
Frein à double disque
Commande:
À la main droite
Liquide recommandé:
DOT 4Frein arrière:Type:
Frein monodisque
Commande:
Au pied droit
Liquide recommandé:
DOT 4Suspension avant:Type:
Fourche télescopique
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur
hydraulique
Débattement des roues:
130.0 mm (5.12 in)Suspension arrière:Type:
Bras oscillant (monocross)
U1B3F2F0.book Page 2 Friday, July 29, 2005 5:57 PM

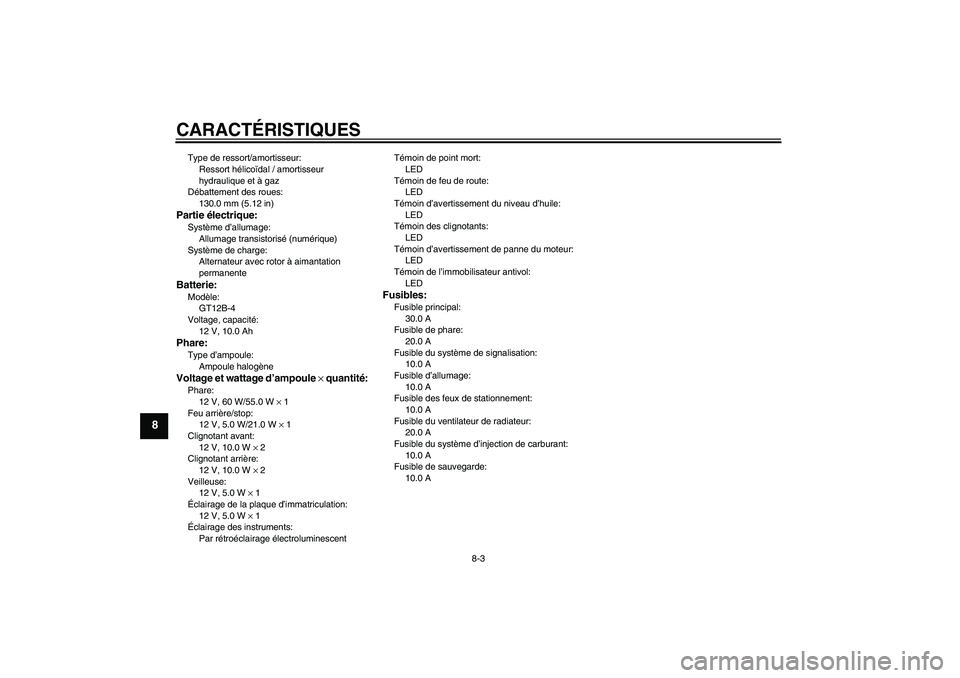

CARACTÉRISTIQUES
8-3
8
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur
hydraulique et à gaz
Débattement des roues:
130.0 mm (5.12 in)Partie électrique:Système d’allumage:
Allumage transistorisé (numérique)
Système de charge:
Alternateur avec rotor à aimantation
permanenteBatterie:Modèle:
GT12B-4
Voltage, capacité:
12 V, 10.0 AhPhare:Type d’ampoule:
Ampoule halogèneVoltage et wattage d’ampoule × quantité:Phare:
12 V, 60 W/55.0 W × 1
Feu arrière/stop:
12 V, 5.0 W/21.0 W × 1
Clignotant avant:
12 V, 10.0 W × 2
Clignotant arrière:
12 V, 10.0 W × 2
Veilleuse:
12 V, 5.0 W × 1
Éclairage de la plaque d’immatriculation:
12 V, 5.0 W × 1
Éclairage des instruments:
Par rétroéclairage électroluminescentTémoin de point mort:
LED
Témoin de feu de route:
LED
Témoin d’avertissement du niveau d’huile:
LED
Témoin des clignotants:
LED
Témoin d’avertissement de panne du moteur:
LED
Témoin de l’immobilisateur antivol:
LED
Fusibles:Fusible principal:
30.0 A
Fusible de phare:
20.0 A
Fusible du système de signalisation:
10.0 A
Fusible d’allumage:
10.0 A
Fusible des feux de stationnement:
10.0 A
Fusible du ventilateur de radiateur:
20.0 A
Fusible du système d’injection de carburant:
10.0 A
Fusible de sauvegarde:
10.0 A
U1B3F2F0.book Page 3 Friday, July 29, 2005 5:57 PM

RENSEIGNEMENTS COMPLÉMENTAIRES
9-1
9

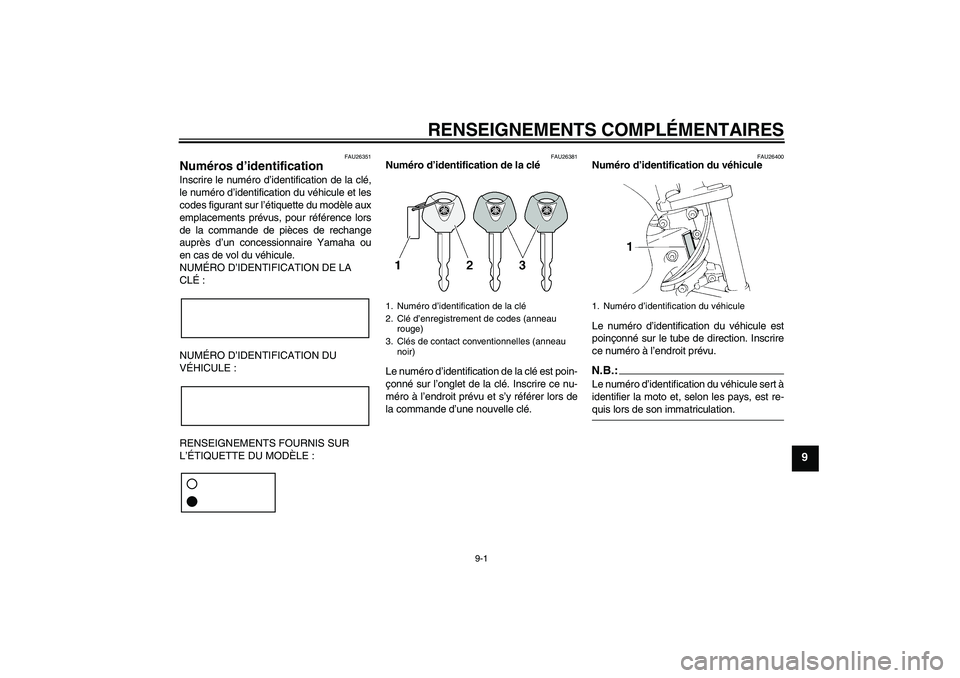

FAU26351
Numéros d’identification Inscrire le numéro d’identification de la clé,
le numéro d’identification du véhicule et les
codes figurant sur l’étiquette du modèle aux
emplacements prévus, pour référence lors
de la commande de pièces de rechange
auprès d’un concessionnaire Yamaha ou
en cas de vol du véhicule.
NUMÉRO D’IDENTIFICATION DE LA
CLÉ:
NUMÉRO D’IDENTIFICATION DU
VÉHICULE :
RENSEIGNEMENTS FOURNIS SUR
L’ÉTIQUETTE DU MODÈLE :
FAU26381
Numéro d’identification de la clé
Le numéro d’identification de la clé est poin-
çonné sur l’onglet de la clé. Inscrire ce nu-
méro à l’endroit prévu et s’y référer lors de
la commande d’une nouvelle clé.
FAU26400
Numéro d’identification du véhicule
Le numéro d’identification du véhicule est
poinçonné sur le tube de direction. Inscrire
ce numéro à l’endroit prévu.N.B.:Le numéro d’identification du véhicule sert à
identifier la moto et, selon les pays, est re-quis lors de son immatriculation.
1. Numéro d’identification de la clé
2. Clé d’enregistrement de codes (anneau
rouge)
3. Clés de contact conventionnelles (anneau
noir)
1. Numéro d’identification du véhicule
U1B3F2F0.book Page 1 Friday, July 29, 2005 5:57 PM

RENSEIGNEMENTS COMPLÉMENTAIRES
9-2
9
FAU26540

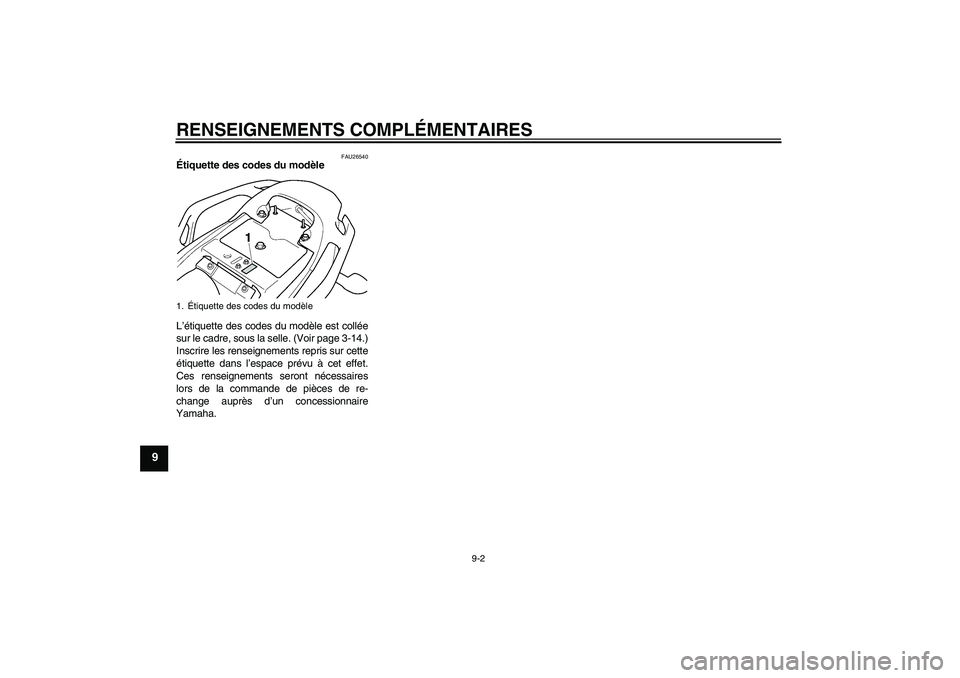

Étiquette des codes du modèle
L’étiquette des codes du modèle est collée
sur le cadre, sous la selle. (Voir page 3-14.)
Inscrire les renseignements repris sur cette
étiquette dans l’espace prévu à cet effet.
Ces renseignements seront nécessaires
lors de la commande de pièces de re-
change auprès d’un concessionnaire
Yamaha.1.Étiquette des codes du modèleU1B3F2F0.book Page 2 Friday, July 29, 2005 5:57 PM

INDEX

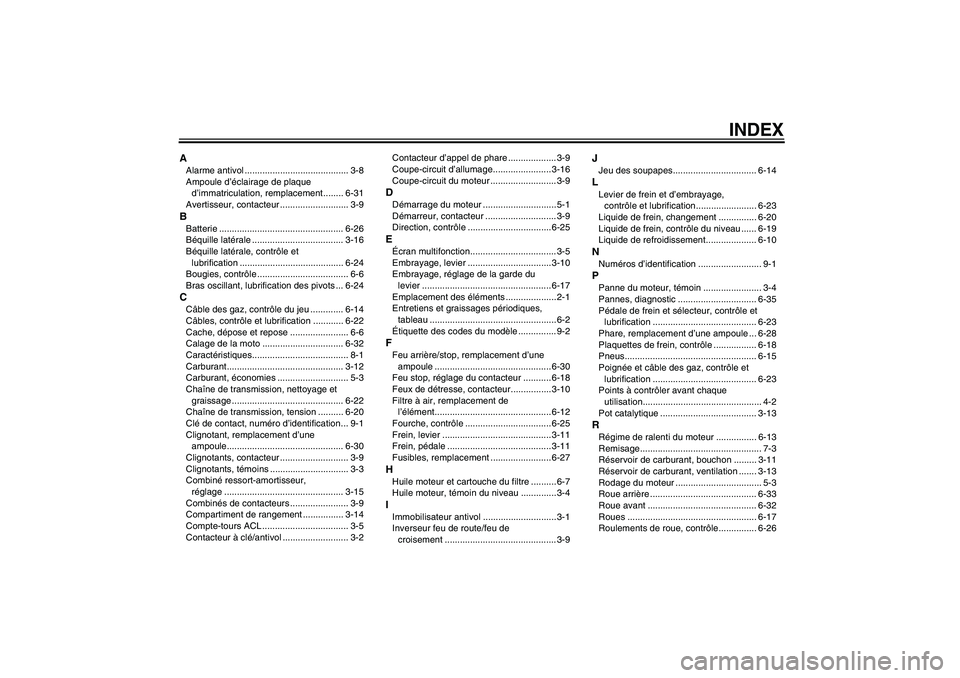

AAlarme antivol ......................................... 3-8
Ampoule d’éclairage de plaque
d’immatriculation, remplacement........ 6-31
Avertisseur, contacteur ........................... 3-9BBatterie ................................................. 6-26
Béquille latérale .................................... 3-16
Béquille latérale, contrôle et
lubrification ......................................... 6-24
Bougies, contrôle .................................... 6-6
Bras oscillant, lubrification des pivots ... 6-24CCâble des gaz, contrôle du jeu ............. 6-14
Câbles, contrôle et lubrification ............ 6-22
Cache, dépose et repose ....................... 6-6
Calage de la moto ................................ 6-32
Caractéristiques...................................... 8-1
Carburant.............................................. 3-12
Carburant, économies ............................ 5-3
Chaîne de transmission, nettoyage et
graissage ............................................ 6-22
Chaîne de transmission, tension .......... 6-20
Clé de contact, numéro d’identification... 9-1
Clignotant, remplacement d’une
ampoule.............................................. 6-30
Clignotants, contacteur ........................... 3-9
Clignotants, témoins ............................... 3-3
Combiné ressort-amortisseur,
réglage ............................................... 3-15
Combinés de contacteurs ....................... 3-9
Compartiment de rangement ................ 3-14
Compte-tours ACL .................................. 3-5
Contacteur à clé/antivol .......................... 3-2Contacteur d’appel de phare ................... 3-9
Coupe-circuit d’allumage....................... 3-16
Coupe-circuit du moteur .......................... 3-9
DDémarrage du moteur .............................5-1
Démarreur, contacteur ............................ 3-9
Direction, contrôle .................................6-25EÉcran multifonction.................................. 3-5
Embrayage, levier ................................. 3-10
Embrayage, réglage de la garde du
levier ................................................... 6-17
Emplacement des éléments .................... 2-1
Entretiens et graissages périodiques,
tableau ..................................................6-2
Étiquette des codes du modèle ............... 9-2FFeu arrière/stop, remplacement d’une
ampoule .............................................. 6-30
Feu stop, réglage du contacteur ........... 6-18
Feux de détresse, contacteur................3-10
Filtre à air, remplacement de
l’élément.............................................. 6-12
Fourche, contrôle .................................. 6-25
Frein, levier ........................................... 3-11
Frein, pédale ......................................... 3-11
Fusibles, remplacement ........................ 6-27HHuile moteur et cartouche du filtre .......... 6-7
Huile moteur, témoin du niveau ..............3-4IImmobilisateur antivol .............................3-1
Inverseur feu de route/feu de
croisement ............................................ 3-9
JJeu des soupapes................................. 6-14LLevier de frein et d’embrayage,
contrôle et lubrification........................ 6-23
Liquide de frein, changement ............... 6-20
Liquide de frein, contrôle du niveau ...... 6-19
Liquide de refroidissement.................... 6-10NNuméros d’identification ......................... 9-1PPanne du moteur, témoin ....................... 3-4
Pannes, diagnostic ............................... 6-35
Pédale de frein et sélecteur, contrôle et
lubrification ......................................... 6-23
Phare, remplacement d’une ampoule ... 6-28
Plaquettes de frein, contrôle ................. 6-18
Pneus.................................................... 6-15
Poignée et câble des gaz, contrôle et
lubrification ......................................... 6-23
Points à contrôler avant chaque
utilisation............................................... 4-2
Pot catalytique ...................................... 3-13RRégime de ralenti du moteur ................ 6-13
Remisage................................................ 7-3
Réservoir de carburant, bouchon ......... 3-11
Réservoir de carburant, ventilation ....... 3-13
Rodage du moteur .................................. 5-3
Roue arrière .......................................... 6-33
Roue avant ........................................... 6-32
Roues ................................................... 6-17
Roulements de roue, contrôle............... 6-26
U1B3F2F0.book Page 1 Friday, July 29, 2005 5:57 PM

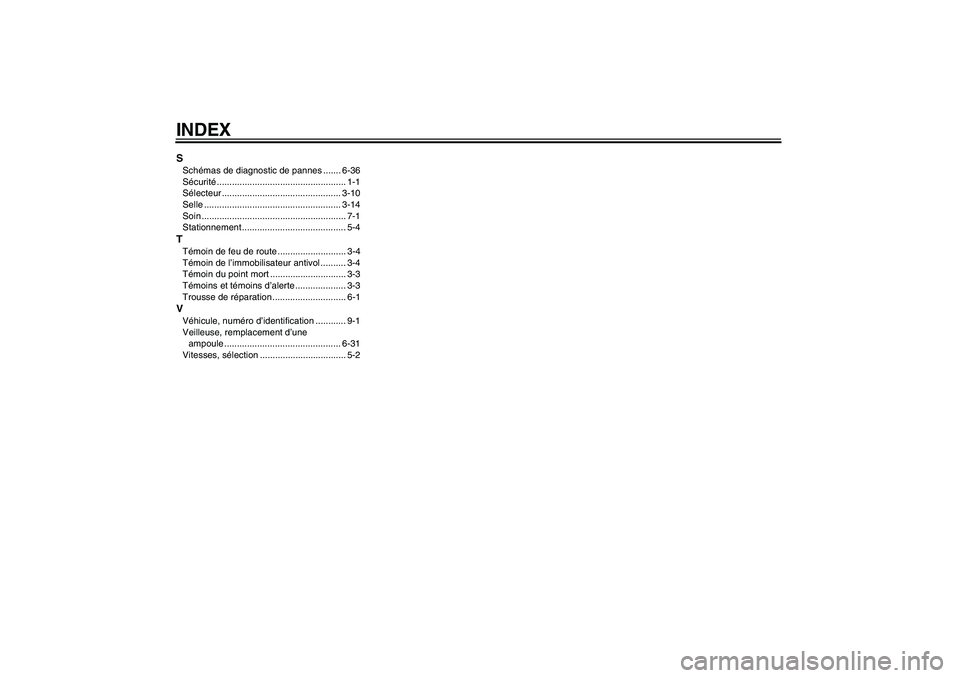

INDEXSSchémas de diagnostic de pannes ....... 6-36
Sécurité................................................... 1-1
Sélecteur ............................................... 3-10
Selle ...................................................... 3-14
Soin ......................................................... 7-1
Stationnement ......................................... 5-4TTémoin de feu de route ........................... 3-4
Témoin de l’immobilisateur antivol .......... 3-4
Témoin du point mort .............................. 3-3
Témoins et témoins d’alerte .................... 3-3
Trousse de réparation ............................. 6-1VVéhicule, numéro d’identification ............ 9-1
Veilleuse, remplacement d’une
ampoule .............................................. 6-31
Vitesses, sélection .................................. 5-2
U1B3F2F0.book Page 2 Friday, July 29, 2005 5:57 PM
