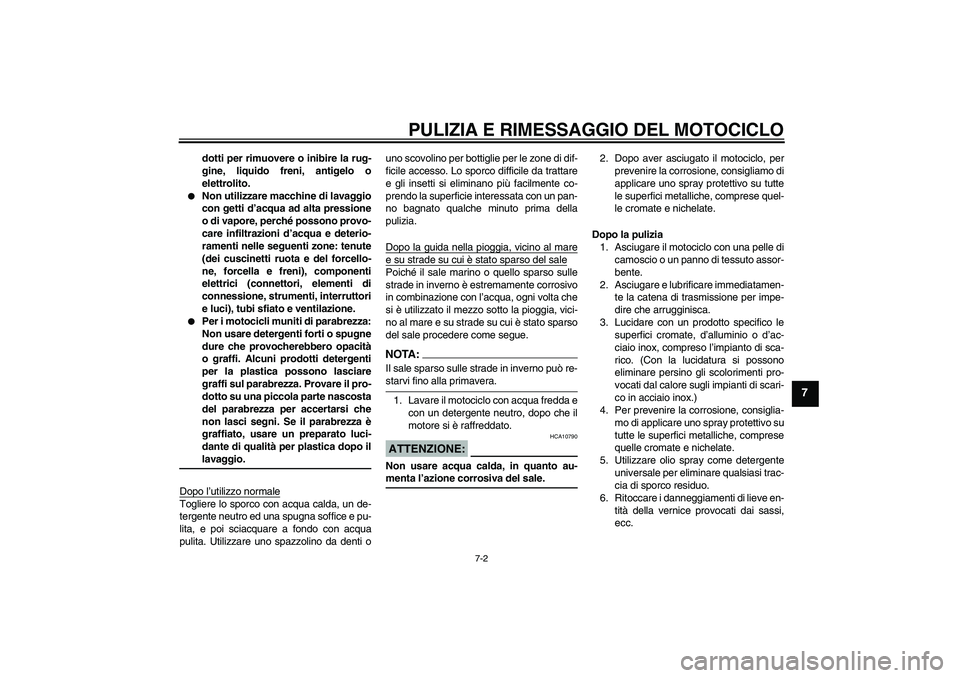

PULIZIA E RIMESSAGGIO DEL MOTOCICLO
7-2
7
dotti per rimuovere o inibire la rug-
gine, liquido freni, antigelo o
elettrolito.


Non utilizzare macchine di lavaggio
con getti d’acqua ad alta pressione
o di vapore, perché possono provo-
care infiltrazioni d’acqua e deterio-
ramenti nelle seguenti zone: tenute
(dei cuscinetti ruota e del forcello-
ne, forcella e freni), componenti
elettrici (connettori, elementi di
connessione, strumenti, interruttori
e luci), tubi sfiato e ventilazione.


Per i motocicli muniti di parabrezza:
Non usare detergenti forti o spugne
dure che provocherebbero opacità
o graffi. Alcuni prodotti detergenti
per la plastica possono lasciare
graffi sul parabrezza. Provare il pro-
dotto su una piccola parte nascosta
del parabrezza per accertarsi che
non lasci segni. Se il parabrezza è
graffiato, usare un preparato luci-
dante di qualità per plastica dopo illavaggio.
Dopo l’utilizzo normale
Togliere lo sporco con acqua calda, un de-
tergente neutro ed una spugna soffice e pu-
lita, e poi sciacquare a fondo con acqua
pulita. Utilizzare uno spazzolino da denti ouno scovolino per bottiglie per le zone di dif-
ficile accesso. Lo sporco difficile da trattare
e gli insetti si eliminano più facilmente co-
prendo la superficie interessata con un pan-
no bagnato qualche minuto prima della
pulizia.
Dopo la guida nella pioggia, vicino al mare
e su strade su cui è stato sparso del salePoiché il sale marino o quello sparso sulle
strade in inverno è estremamente corrosivo
in combinazione con l’acqua, ogni volta che
si è utilizzato il mezzo sotto la pioggia, vici-
no al mare e su strade su cui è stato sparso
del sale procedere come segue.NOTA :
Il sale sparso sulle strade in inverno può re-starvi fino alla primavera.
1. Lavare il motociclo con acqua fredda e
con un detergente neutro, dopo che il
motore si è raffreddato.ATTENZIONE:
HCA10790
Non usare acqua calda, in quanto au-menta l’azione corrosiva del sale.2. Dopo aver asciugato il motociclo, per
prevenire la corrosione, consigliamo di
applicare uno spray protettivo su tutte
le superfici metalliche, comprese quel-
le cromate e nichelate.
Dopo la pulizia
1. Asciugare il motociclo con una pelle di
camoscio o un panno di tessuto assor-
bente.
2. Asciugare e lubrificare immediatamen-
te la catena di trasmissione per impe-
dire che arrugginisca.
3. Lucidare con un prodotto specifico le
superfici cromate, d’alluminio o d’ac-
ciaio inox, compreso l’impianto di sca-
rico. (Con la lucidatura si possono
eliminare persino gli scolorimenti pro-
vocati dal calore sugli impianti di scari-
co in acciaio inox.)
4. Per prevenire la corrosione, consiglia-
mo di applicare uno spray protettivo su
tutte le superfici metalliche, comprese
quelle cromate e nichelate.
5. Utilizzare olio spray come detergente
universale per eliminare qualsiasi trac-
cia di sporco residuo.
6. Ritoccare i danneggiamenti di lieve en-
tità della vernice provocati dai sassi,
ecc.
U5S4H0H0.book Page 2 Wednesday, January 17, 2007 11:00 AM

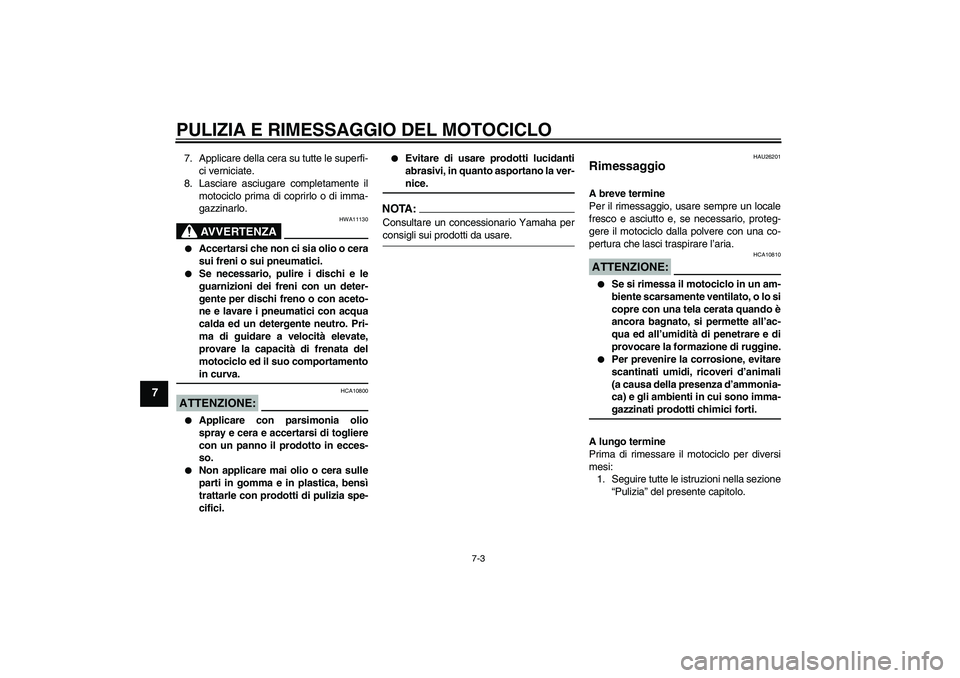

PULIZIA E RIMESSAGGIO DEL MOTOCICLO
7-3
7
7. Applicare della cera su tutte le superfi-
ci verniciate.
8. Lasciare asciugare completamente il
motociclo prima di coprirlo o di imma-
gazzinarlo.
AVVERTENZA
HWA11130


Accertarsi che non ci sia olio o cera
sui freni o sui pneumatici.


Se necessario, pulire i dischi e le
guarnizioni dei freni con un deter-
gente per dischi freno o con aceto-
ne e lavare i pneumatici con acqua
calda ed un detergente neutro. Pri-
ma di guidare a velocità elevate,
provare la capacità di frenata del
motociclo ed il suo comportamentoin curva.
ATTENZIONE:
HCA10800


Applicare con parsimonia olio
spray e cera e accertarsi di togliere
con un panno il prodotto in ecces-
so.


Non applicare mai olio o cera sulle
parti in gomma e in plastica, bensì
trattarle con prodotti di pulizia spe-
cifici.


Evitare di usare prodotti lucidanti
abrasivi, in quanto asportano la ver-nice.
NOTA:Consultare un concessionario Yamaha perconsigli sui prodotti da usare.
HAU26201
Rimessaggio A breve termine
Per il rimessaggio, usare sempre un locale
fresco e asciutto e, se necessario, proteg-
gere il motociclo dalla polvere con una co-
pertura che lasci traspirare l’aria.ATTENZIONE:
HCA10810


Se si rimessa il motociclo in un am-
biente scarsamente ventilato, o lo si
copre con una tela cerata quando è
ancora bagnato, si permette all’ac-
qua ed all’umidità di penetrare e di
provocare la formazione di ruggine.


Per prevenire la corrosione, evitare
scantinati umidi, ricoveri d’animali
(a causa della presenza d’ammonia-
ca) e gli ambienti in cui sono imma-gazzinati prodotti chimici forti.
A lungo termine
Prima di rimessare il motociclo per diversi
mesi:
1. Seguire tutte le istruzioni nella sezione
“Pulizia” del presente capitolo.
U5S4H0H0.book Page 3 Wednesday, January 17, 2007 11:00 AM

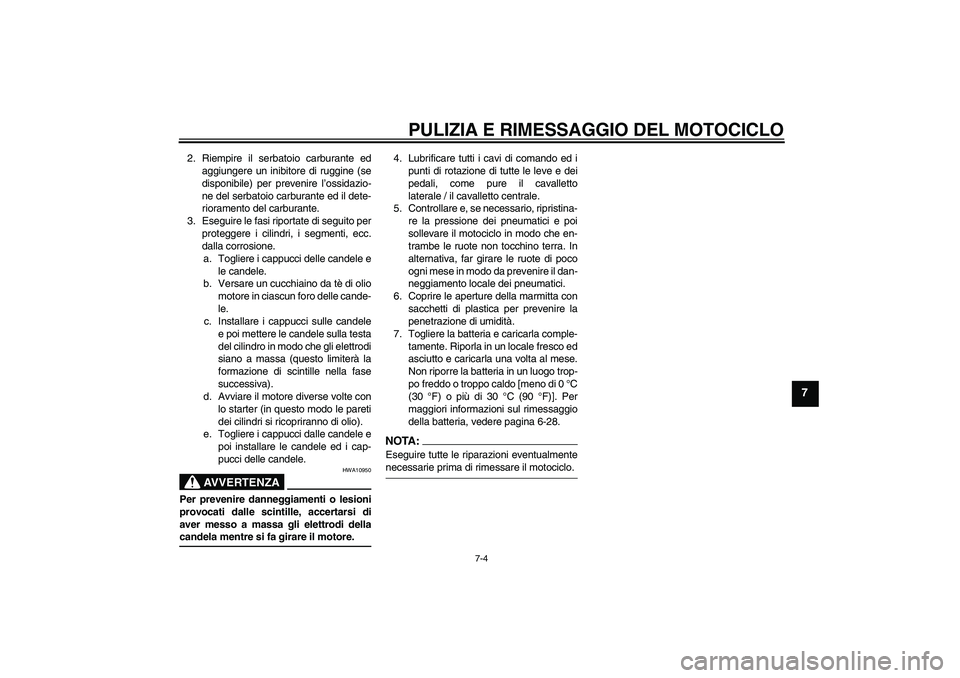

PULIZIA E RIMESSAGGIO DEL MOTOCICLO
7-4
7
2. Riempire il serbatoio carburante ed
aggiungere un inibitore di ruggine (se
disponibile) per prevenire l’ossidazio-
ne del serbatoio carburante ed il dete-
rioramento del carburante.
3. Eseguire le fasi riportate di seguito per
proteggere i cilindri, i segmenti, ecc.
dalla corrosione.
a. Togliere i cappucci delle candele e
le candele.
b. Versare un cucchiaino da tè di olio
motore in ciascun foro delle cande-
le.
c. Installare i cappucci sulle candele
e poi mettere le candele sulla testa
del cilindro in modo che gli elettrodi
siano a massa (questo limiterà la
formazione di scintille nella fase
successiva).
d. Avviare il motore diverse volte con
lo starter (in questo modo le pareti
dei cilindri si ricopriranno di olio).
e. Togliere i cappucci dalle candele e
poi installare le candele ed i cap-
pucci delle candele.
AVVERTENZA
HWA10950
Per prevenire danneggiamenti o lesioni
provocati dalle scintille, accertarsi di
aver messo a massa gli elettrodi dellacandela mentre si fa girare il motore.4. Lubrificare tutti i cavi di comando ed i
punti di rotazione di tutte le leve e dei
pedali, come pure il cavalletto
laterale / il cavalletto centrale.
5. Controllare e, se necessario, ripristina-
re la pressione dei pneumatici e poi
sollevare il motociclo in modo che en-
trambe le ruote non tocchino terra. In
alternativa, far girare le ruote di poco
ogni mese in modo da prevenire il dan-
neggiamento locale dei pneumatici.
6. Coprire le aperture della marmitta con
sacchetti di plastica per prevenire la
penetrazione di umidità.
7. Togliere la batteria e caricarla comple-
tamente. Riporla in un locale fresco ed
asciutto e caricarla una volta al mese.
Non riporre la batteria in un luogo trop-
po freddo o troppo caldo [meno di 0 °C
(30 °F) o più di 30 °C (90 °F)]. Per
maggiori informazioni sul rimessaggio
della batteria, vedere pagina 6-28.
NOTA:Eseguire tutte le riparazioni eventualmentenecessarie prima di rimessare il motociclo.
U5S4H0H0.book Page 4 Wednesday, January 17, 2007 11:00 AM

CARATTERISTICHE TECNICHE
8-1
8
Dimensioni:Lunghezza totale:
2095 mm (82.5 in)
Larghezza totale:
755 mm (29.7 in)
Altezza totale:
1085 mm (42.7 in)
Altezza alla sella:
795 mm (31.3 in)
Passo:
1440 mm (56.7 in)
Distanza da terra:
145 mm (5.71 in)
Raggio minimo di sterzata:
2800 mm (110.2 in)Peso:Con olio e carburante:
206.0 kg (454 lb)Motore:Tipo di motore:
4 tempi, raffreddato a liquido, bialbero a
camme in testa DOHC
Disposizione dei cilindri:
4 cilindri paralleli inclinati in avanti
Cilindrata:
600.0 cm³
Alesaggio × corsa:
65.5 × 44.5 mm (2.58 × 1.75 in)
Rapporto di compressione:
12.20 :1
Sistema di avviamento:
Avviamento elettrico
Sistema di lubrificazione:
A carter umido
Olio motore:Tipo:
SAE10W30 oppure SAE10W40 oppure
SAE15W40 oppure SAE20W40 oppure
SAE20W50
Gradazione dell’olio motore consigliato:
API service tipo SG o superiore/JASO MA
Quantità di olio motore:
Senza sostituzione della cartuccia del filtro
dell’olio:
2.50 L (2.64 US qt) (2.20 Imp.qt)
Con sostituzione della cartuccia del filtro
dell’olio:
2.80 L (2.96 US qt) (2.46 Imp.qt)Impianto di raffreddamento:Capacità serbatoio liquido refrigerante (fino al
livello massimo):
0.25 L (0.26 US qt) (0.22 Imp.qt)
Capacità del radiatore (tutto il circuito
compreso):
2.00 L (2.11 US qt) (1.76 Imp.qt)
Filtro dell’aria:Elemento del filtro dell’aria:
Elemento di carta rivestito d'olioCarburante:Carburante consigliato:
Soltanto benzina normale senza piombo
Capacità del serbatoio carburante:
19.4 L (5.13 US gal) (4.27 Imp.gal)
Quantità di riserva carburante:
3.6 L (0.95 US gal) (0.79 Imp.gal)Iniezione carburante:Corpo farfallato:
Produttore:
MIKUNI
Tipo / Quantità:
36EIDW-B1/1Candela/-e:Produttore/modello:
NGK/CR9EK
Distanza elettrodi:
0.6–0.7 mm (0.024–0.028 in)Frizione:Tipo di frizione:
In bagno d'olio, a dischi multipliTrasmissione:Sistema di riduzione primaria:
Ingranaggio cilindrico
Rapporto di riduzione primaria:
86/44 (1.955)
Sistema di riduzione secondaria:
Trasmissione a catena
Rapporto di riduzione secondaria:
46/16 (2.875)
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40
U5S4H0H0.book Page 1 Wednesday, January 17, 2007 11:00 AM

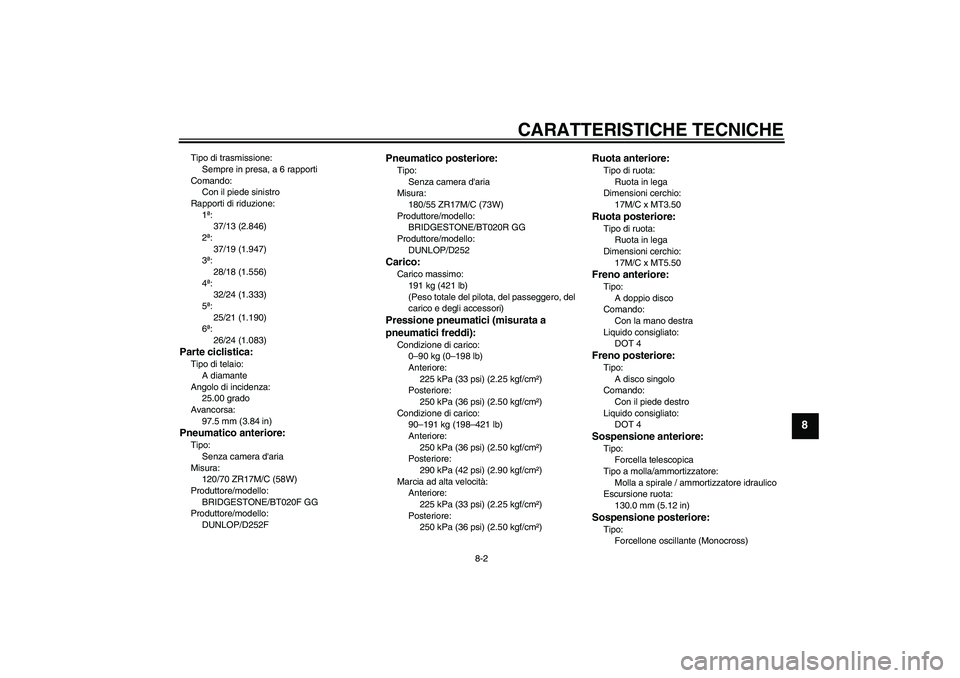

CARATTERISTICHE TECNICHE
8-2
8
Tipo di trasmissione:
Sempre in presa, a 6 rapporti
Comando:
Con il piede sinistro
Rapporti di riduzione:
1ª:
37/13 (2.846)
2ª:
37/19 (1.947)
3ª:
28/18 (1.556)
4ª:
32/24 (1.333)
5ª:
25/21 (1.190)
6ª:
26/24 (1.083)Parte ciclistica:Tipo di telaio:
A diamante
Angolo di incidenza:
25.00 grado
Avancorsa:
97.5 mm (3.84 in)Pneumatico anteriore:Tipo:
Senza camera d'aria
Misura:
120/70 ZR17M/C (58W)
Produttore/modello:
BRIDGESTONE/BT020F GG
Produttore/modello:
DUNLOP/D252F
Pneumatico posteriore:Tipo:
Senza camera d'aria
Misura:
180/55 ZR17M/C (73W)
Produttore/modello:
BRIDGESTONE/BT020R GG
Produttore/modello:
DUNLOP/D252Carico:Carico massimo:
191 kg (421 lb)
(Peso totale del pilota, del passeggero, del
carico e degli accessori)Pressione pneumatici (misurata a
pneumatici freddi):Condizione di carico:
0–90 kg (0–198 lb)
Anteriore:
225 kPa (33 psi) (2.25 kgf/cm²)
Posteriore:
250 kPa (36 psi) (2.50 kgf/cm²)
Condizione di carico:
90–191 kg (198–421 lb)
Anteriore:
250 kPa (36 psi) (2.50 kgf/cm²)
Posteriore:
290 kPa (42 psi) (2.90 kgf/cm²)
Marcia ad alta velocità:
Anteriore:
225 kPa (33 psi) (2.25 kgf/cm²)
Posteriore:
250 kPa (36 psi) (2.50 kgf/cm²)
Ruota anteriore:Tipo di ruota:
Ruota in lega
Dimensioni cerchio:
17M/C x MT3.50Ruota posteriore:Tipo di ruota:
Ruota in lega
Dimensioni cerchio:
17M/C x MT5.50Freno anteriore:Tipo:
A doppio disco
Comando:
Con la mano destra
Liquido consigliato:
DOT 4Freno posteriore:Tipo:
A disco singolo
Comando:
Con il piede destro
Liquido consigliato:
DOT 4Sospensione anteriore:Tipo:
Forcella telescopica
Tipo a molla/ammortizzatore:
Molla a spirale / ammortizzatore idraulico
Escursione ruota:
130.0 mm (5.12 in)Sospensione posteriore:Tipo:
Forcellone oscillante (Monocross)
U5S4H0H0.book Page 2 Wednesday, January 17, 2007 11:00 AM

CARATTERISTICHE TECNICHE
8-3
8
Tipo a molla/ammortizzatore:
Molla a spirale / ammortizzatore gas/olio
Escursione ruota:
130.0 mm (5.12 in)Impianto elettrico:Sistema d’accensione:
Accensione a bobina transistorizzata
(digitale)
Sistema di carica:
Volano magnete in C.A.Batteria:Modello:
GT12B-4
Tensione, capacità:
12 V, 10.0 AhFaro:Tipo a lampadina:
Lampada alogenaTensione, potenza lampadina × quantità:Faro:
12 V, 60 W/55.0 W × 1
Lampada biluce fanalino/stop:
12 V, 5.0 W/21.0 W × 1
Indicatore di direzione anteriore:
12 V, 10.0 W × 2
Indicatore di direzione posteriore:
12 V, 10.0 W × 2
Luce ausiliaria:
12 V, 5.0 W × 1
Luce targa:
12 V, 5.0 W × 1
Luce pannello strumenti:
LEDSpia del folle:
LED
Spia abbagliante:
LED
Spia del livello dell’olio:
LED
Spia degli indicatori di direzione:
LED
Spia temperatura liquido refrigerante:
LED
Spia problemi al motore:
LED
Spia dell’ABS:
LED
Spia del sistema immobilizzatore:
LED
Fusibili:Fusibile principale:
30.0 A
Fusibile del faro:
20.0 A
Fusibile del fanalino di coda:
10.0 A
Fusibile dell’impianto di segnalazione:
10.0 A
Fusibile dell’accensione:
10.0 A
Fusibile della ventola del radiatore:
20.0 A
Fusibile dell’impianto di iniezione carburante:
10.0 A
Fusibile della centralina dell’ABS:
10.0 AFusibile del motorino dell’ABS:
30.0 A
Fusibile di backup:
10.0 A
U5S4H0H0.book Page 3 Wednesday, January 17, 2007 11:00 AM

INFORMAZIONI PER I CONSUMATORI
9-1
9
HAU26351

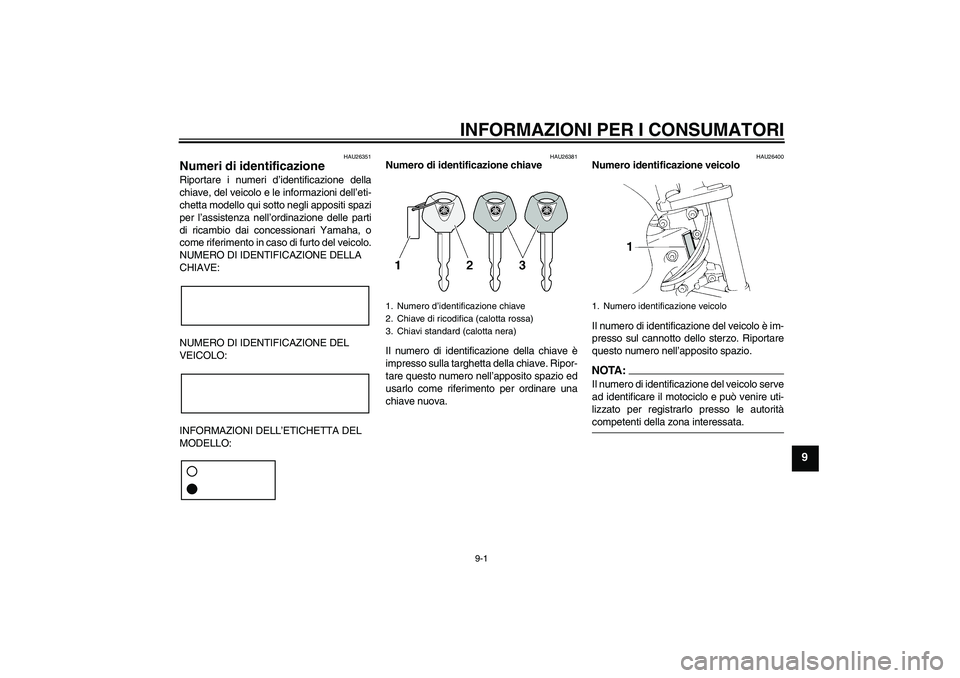

Numeri di identificazione Riportare i numeri d’identificazione della
chiave, del veicolo e le informazioni dell’eti-
chetta modello qui sotto negli appositi spazi
per l’assistenza nell’ordinazione delle parti
di ricambio dai concessionari Yamaha, o
come riferimento in caso di furto del veicolo.
NUMERO DI IDENTIFICAZIONE DELLA
CHIAVE:
NUMERO DI IDENTIFICAZIONE DEL
VEICOLO:
INFORMAZIONI DELL’ETICHETTA DEL
MODELLO:
HAU26381
Numero di identificazione chiave
Il numero di identificazione della chiave è
impresso sulla targhetta della chiave. Ripor-
tare questo numero nell’apposito spazio ed
usarlo come riferimento per ordinare una
chiave nuova.
HAU26400
Numero identificazione veicolo
Il numero di identificazione del veicolo è im-
presso sul cannotto dello sterzo. Riportare
questo numero nell’apposito spazio.NOTA:Il numero di identificazione del veicolo serve
ad identificare il motociclo e può venire uti-
lizzato per registrarlo presso le autoritàcompetenti della zona interessata.
1. Numero d’identificazione chiave
2. Chiave di ricodifica (calotta rossa)
3. Chiavi standard (calotta nera)
1. Numero identificazione veicolo
U5S4H0H0.book Page 1 Wednesday, January 17, 2007 11:00 AM

INFORMAZIONI PER I CONSUMATORI
9-2
9
HAU26540

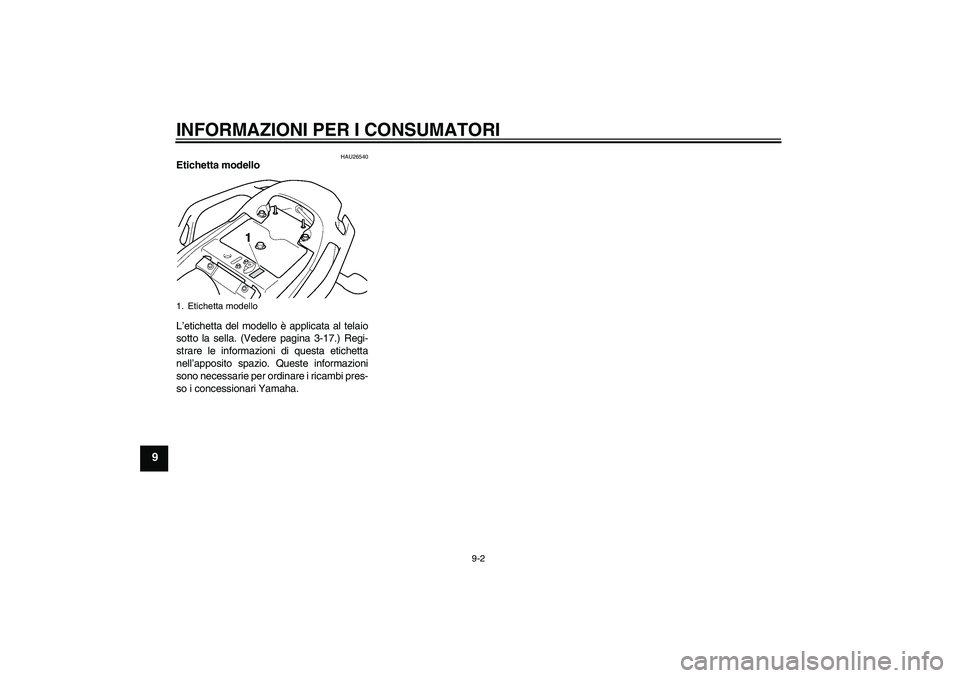

Etichetta modello
L’etichetta del modello è applicata al telaio
sotto la sella. (Vedere pagina 3-17.) Regi-
strare le informazioni di questa etichetta
nell’apposito spazio. Queste informazioni
sono necessarie per ordinare i ricambi pres-
so i concessionari Yamaha.1. Etichetta modelloU5S4H0H0.book Page 2 Wednesday, January 17, 2007 11:00 AM

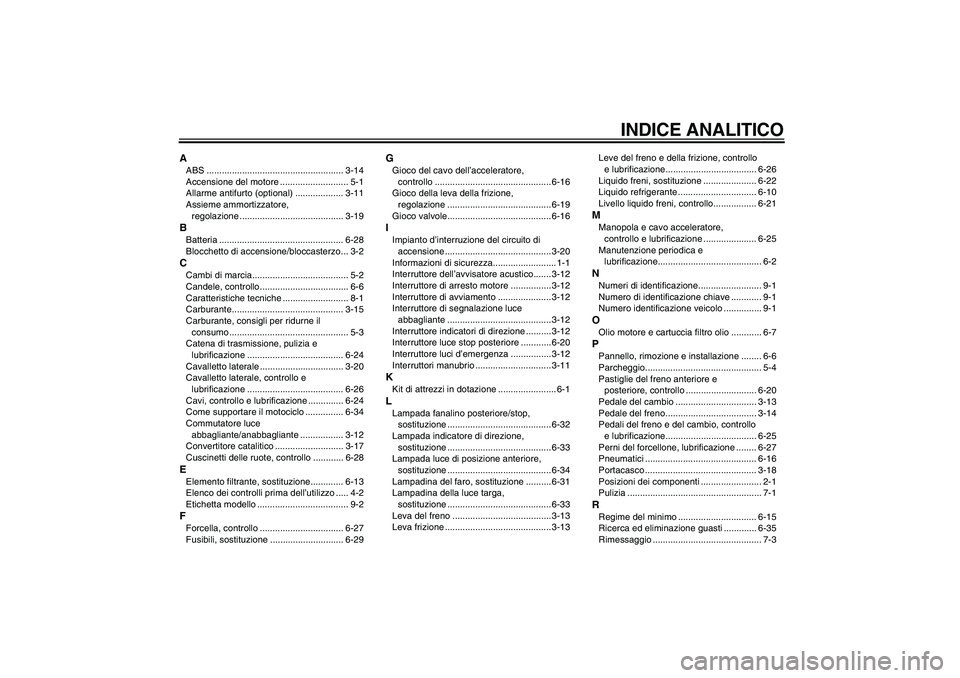

INDICE ANALITICO
AABS ...................................................... 3-14
Accensione del motore ........................... 5-1
Allarme antifurto (optional) ................... 3-11
Assieme ammortizzatore,
regolazione ......................................... 3-19BBatteria ................................................. 6-28
Blocchetto di accensione/bloccasterzo... 3-2CCambi di marcia...................................... 5-2
Candele, controllo................................... 6-6
Caratteristiche tecniche .......................... 8-1
Carburante............................................ 3-15
Carburante, consigli per ridurne il
consumo ............................................... 5-3
Catena di trasmissione, pulizia e
lubrificazione ...................................... 6-24
Cavalletto laterale ................................. 3-20
Cavalletto laterale, controllo e
lubrificazione ...................................... 6-26
Cavi, controllo e lubrificazione .............. 6-24
Come supportare il motociclo ............... 6-34
Commutatore luce
abbagliante/anabbagliante ................. 3-12
Convertitore catalitico ........................... 3-17
Cuscinetti delle ruote, controllo ............ 6-28EElemento filtrante, sostituzione............. 6-13
Elenco dei controlli prima dell’utilizzo ..... 4-2
Etichetta modello .................................... 9-2FForcella, controllo ................................. 6-27
Fusibili, sostituzione ............................. 6-29
GGioco del cavo dell’acceleratore,
controllo .............................................. 6-16
Gioco della leva della frizione,
regolazione ......................................... 6-19
Gioco valvole......................................... 6-16IImpianto d’interruzione del circuito di
accensione .......................................... 3-20
Informazioni di sicurezza......................... 1-1
Interruttore dell’avvisatore acustico....... 3-12
Interruttore di arresto motore ................3-12
Interruttore di avviamento ..................... 3-12
Interruttore di segnalazione luce
abbagliante ......................................... 3-12
Interruttore indicatori di direzione .......... 3-12
Interruttore luce stop posteriore ............ 6-20
Interruttore luci d’emergenza ................ 3-12
Interruttori manubrio .............................. 3-11KKit di attrezzi in dotazione ....................... 6-1LLampada fanalino posteriore/stop,
sostituzione ......................................... 6-32
Lampada indicatore di direzione,
sostituzione ......................................... 6-33
Lampada luce di posizione anteriore,
sostituzione ......................................... 6-34
Lampadina del faro, sostituzione .......... 6-31
Lampadina della luce targa,
sostituzione ......................................... 6-33
Leva del freno .......................................3-13
Leva frizione .......................................... 3-13Leve del freno e della frizione, controllo
e lubrificazione.................................... 6-26
Liquido freni, sostituzione ..................... 6-22
Liquido refrigerante ............................... 6-10
Livello liquido freni, controllo................. 6-21
MManopola e cavo acceleratore,
controllo e lubrificazione ..................... 6-25
Manutenzione periodica e
lubrificazione......................................... 6-2NNumeri di identificazione......................... 9-1
Numero di identificazione chiave ............ 9-1
Numero identificazione veicolo ............... 9-1OOlio motore e cartuccia filtro olio ............ 6-7PPannello, rimozione e installazione ........ 6-6
Parcheggio.............................................. 5-4
Pastiglie del freno anteriore e
posteriore, controllo ............................ 6-20
Pedale del cambio ................................ 3-13
Pedale del freno.................................... 3-14
Pedali del freno e del cambio, controllo
e lubrificazione.................................... 6-25
Perni del forcellone, lubrificazione ........ 6-27
Pneumatici ............................................ 6-16
Portacasco ............................................ 3-18
Posizioni dei componenti ........................ 2-1
Pulizia ..................................................... 7-1RRegime del minimo ............................... 6-15
Ricerca ed eliminazione guasti ............. 6-35
Rimessaggio ........................................... 7-3
U5S4H0H0.book Page 1 Wednesday, January 17, 2007 11:00 AM

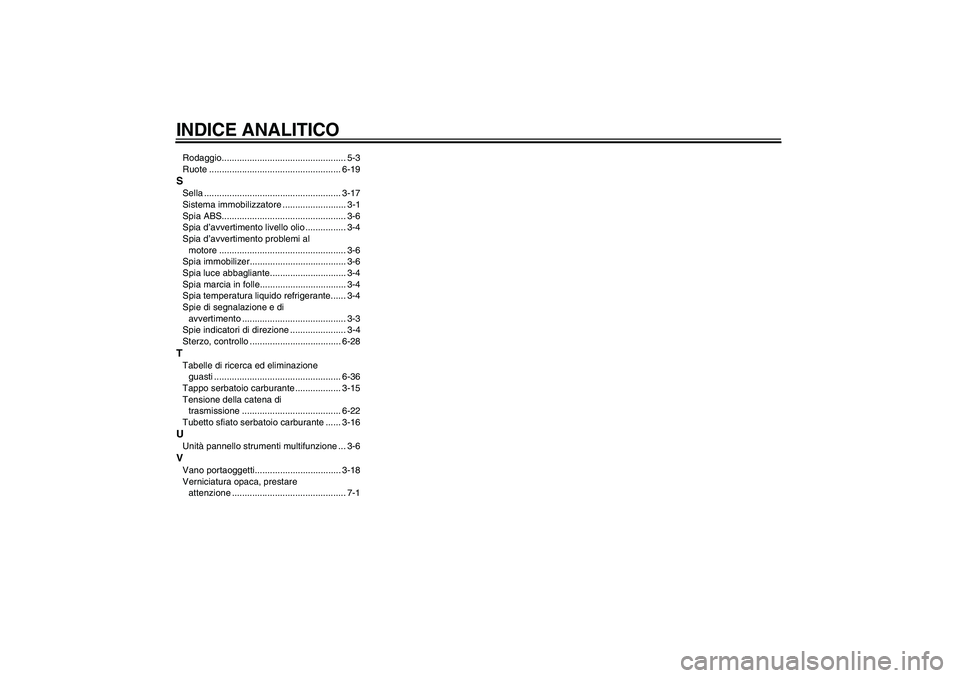

INDICE ANALITICORodaggio................................................. 5-3
Ruote .................................................... 6-19SSella ...................................................... 3-17
Sistema immobilizzatore ......................... 3-1
Spia ABS................................................. 3-6
Spia d’avvertimento livello olio ................ 3-4
Spia d’avvertimento problemi al
motore .................................................. 3-6
Spia immobilizer...................................... 3-6
Spia luce abbagliante.............................. 3-4
Spia marcia in folle.................................. 3-4
Spia temperatura liquido refrigerante...... 3-4
Spie di segnalazione e di
avvertimento ......................................... 3-3
Spie indicatori di direzione ...................... 3-4
Sterzo, controllo .................................... 6-28TTabelle di ricerca ed eliminazione
guasti .................................................. 6-36
Tappo serbatoio carburante .................. 3-15
Tensione della catena di
trasmissione ....................................... 6-22
Tubetto sfiato serbatoio carburante ...... 3-16UUnità pannello strumenti multifunzione ... 3-6VVano portaoggetti.................................. 3-18
Verniciatura opaca, prestare
attenzione ............................................. 7-1
U5S4H0H0.book Page 2 Wednesday, January 17, 2007 11:00 AM
