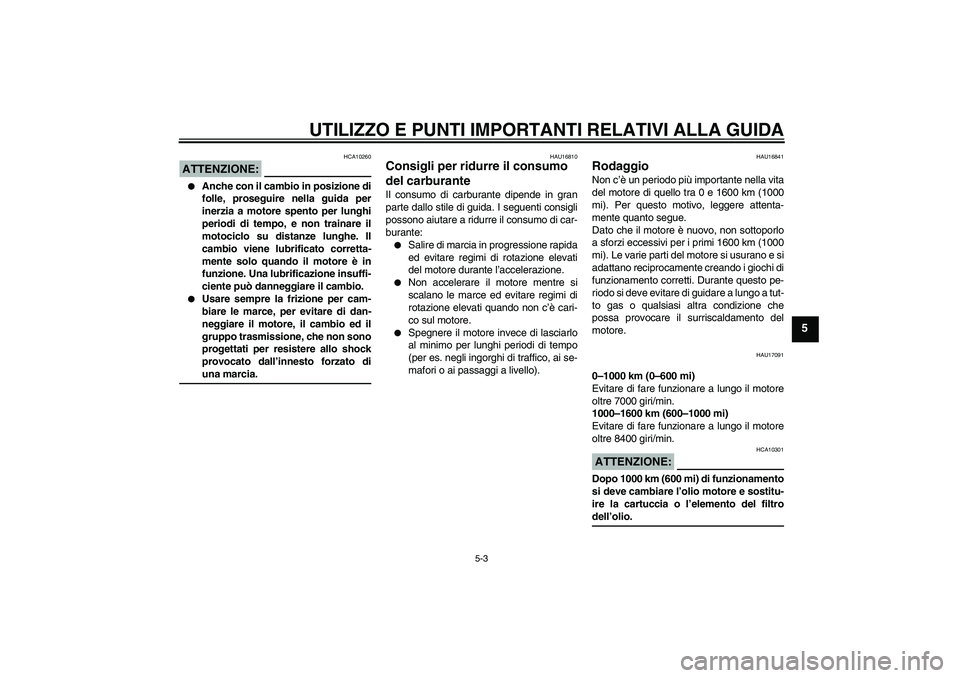

UTILIZZO E PUNTI IMPORTANTI RELATIVI ALLA GUIDA
5-3
5
ATTENZIONE:
HCA10260
Anche con il cambio in posizione di
folle, proseguire nella guida per
inerzia a motore spento per lunghi
periodi di tempo, e non trainare il
motociclo su distanze lunghe. Il
cambio viene lubrificato corretta-
mente solo quando il motore è in
funzione. Una lubrificazione insuffi-
ciente può danneggiare il cambio.
Usare sempre la frizione per cam-
biare le marce, per evitare di dan-
neggiare il motore, il cambio ed il
gruppo trasmissione, che non sono
progettati per resistere allo shock
provocato dall’innesto forzato diuna marcia.
HAU16810
Consigli per ridurre il consumo
del carburante Il consumo di carburante dipende in gran
parte dallo stile di guida. I seguenti consigli
possono aiutare a ridurre il consumo di car-
burante:
Salire di marcia in progressione rapida
ed evitare regimi di rotazione elevati
del motore durante l’accelerazione.
Non accelerare il motore mentre si
scalano le marce ed evitare regimi di
rotazione elevati quando non c’è cari-
co sul motore.
Spegnere il motore invece di lasciarlo
al minimo per lunghi periodi di tempo
(per es. negli ingorghi di traffico, ai se-
mafori o ai passaggi a livello).
HAU16841
Rodaggio Non c’è un periodo più importante nella vita
del motore di quello tra 0 e 1600 km (1000
mi). Per questo motivo, leggere attenta-
mente quanto segue.
Dato che il motore è nuovo, non sottoporlo
a sforzi eccessivi per i primi 1600 km (1000
mi). Le varie parti del motore si usurano e si
adattano reciprocamente creando i giochi di
funzionamento corretti. Durante questo pe-
riodo si deve evitare di guidare a lungo a tut-
to gas o qualsiasi altra condizione che
possa provocare il surriscaldamento del
motore.
HAU17091
0–1000 km (0–600 mi)
Evitare di fare funzionare a lungo il motore
oltre 7000 giri/min.
1000–1600 km (600–1000 mi)
Evitare di fare funzionare a lungo il motore
oltre 8400 giri/min.ATTENZIONE:
HCA10301
Dopo 1000 km (600 mi) di funzionamento
si deve cambiare l’olio motore e sostitu-
ire la cartuccia o l’elemento del filtrodell’olio.
U5S4H0H0.book Page 3 Wednesday, January 17, 2007 11:00 AM
Page 42 of 92

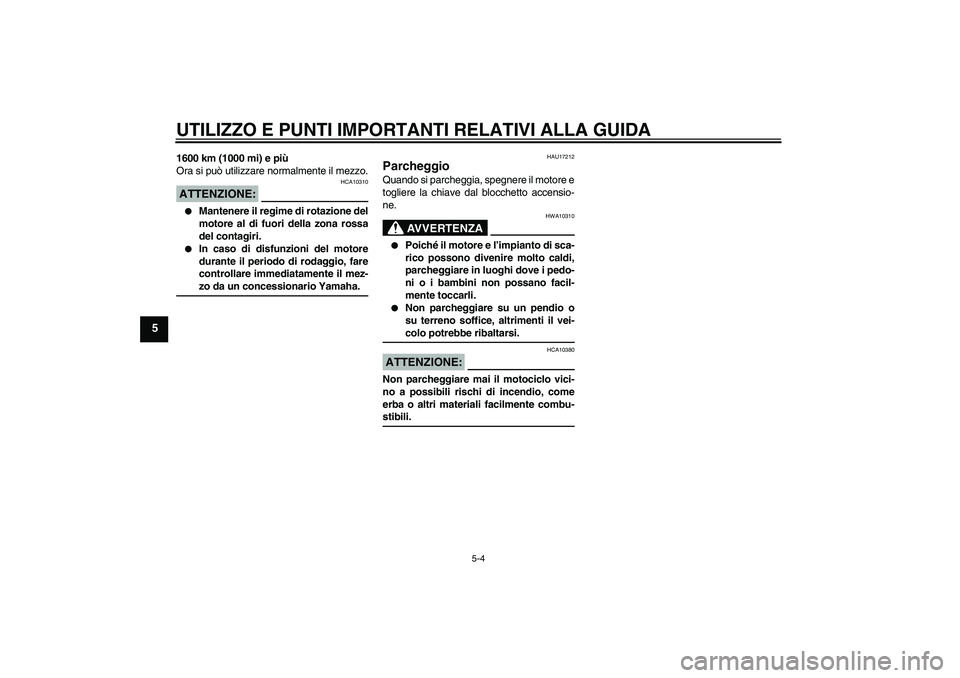

UTILIZZO E PUNTI IMPORTANTI RELATIVI ALLA GUIDA
5-4
5
1600 km (1000 mi) e più
Ora si può utilizzare normalmente il mezzo.ATTENZIONE:
HCA10310
Mantenere il regime di rotazione del
motore al di fuori della zona rossa
del contagiri.
In caso di disfunzioni del motore
durante il periodo di rodaggio, fare
controllare immediatamente il mez-zo da un concessionario Yamaha.
HAU17212
Parcheggio Quando si parcheggia, spegnere il motore e
togliere la chiave dal blocchetto accensio-
ne.
AVVERTENZA
HWA10310
Poiché il motore e l’impianto di sca-
rico possono divenire molto caldi,
parcheggiare in luoghi dove i pedo-
ni o i bambini non possano facil-
mente toccarli.
Non parcheggiare su un pendio o
su terreno soffice, altrimenti il vei-colo potrebbe ribaltarsi.
ATTENZIONE:
HCA10380
Non parcheggiare mai il motociclo vici-
no a possibili rischi di incendio, come
erba o altri materiali facilmente combu-stibili.
U5S4H0H0.book Page 4 Wednesday, January 17, 2007 11:00 AM
Page 43 of 92

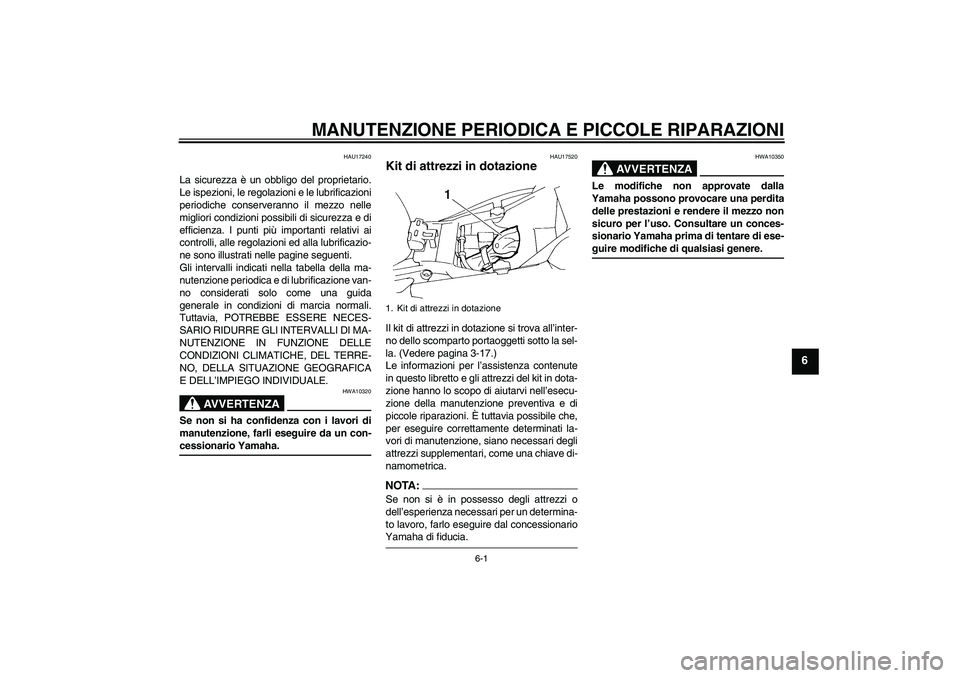

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-1
6
HAU17240
La sicurezza è un obbligo del proprietario.
Le ispezioni, le regolazioni e le lubrificazioni
periodiche conserveranno il mezzo nelle
migliori condizioni possibili di sicurezza e di
efficienza. I punti più importanti relativi ai
controlli, alle regolazioni ed alla lubrificazio-
ne sono illustrati nelle pagine seguenti.
Gli intervalli indicati nella tabella della ma-
nutenzione periodica e di lubrificazione van-
no considerati solo come una guida
generale in condizioni di marcia normali.
Tuttavia, POTREBBE ESSERE NECES-
SARIO RIDURRE GLI INTERVALLI DI MA-
NUTENZIONE IN FUNZIONE DELLE
CONDIZIONI CLIMATICHE, DEL TERRE-
NO, DELLA SITUAZIONE GEOGRAFICA
E DELL’IMPIEGO INDIVIDUALE.
AVVERTENZA
HWA10320
Se non si ha confidenza con i lavori di
manutenzione, farli eseguire da un con-cessionario Yamaha.
HAU17520
Kit di attrezzi in dotazione Il kit di attrezzi in dotazione si trova all’inter-
no dello scomparto portaoggetti sotto la sel-
la. (Vedere pagina 3-17.)
Le informazioni per l’assistenza contenute
in questo libretto e gli attrezzi del kit in dota-
zione hanno lo scopo di aiutarvi nell’esecu-
zione della manutenzione preventiva e di
piccole riparazioni. È tuttavia possibile che,
per eseguire correttamente determinati la-
vori di manutenzione, siano necessari degli
attrezzi supplementari, come una chiave di-
namometrica.NOTA:Se non si è in possesso degli attrezzi o
dell’esperienza necessari per un determina-
to lavoro, farlo eseguire dal concessionarioYamaha di fiducia.
AVVERTENZA
HWA10350
Le modifiche non approvate dalla
Yamaha possono provocare una perdita
delle prestazioni e rendere il mezzo non
sicuro per l’uso. Consultare un conces-
sionario Yamaha prima di tentare di ese-guire modifiche di qualsiasi genere.
1. Kit di attrezzi in dotazione
U5S4H0H0.book Page 1 Wednesday, January 17, 2007 11:00 AM
Page 44 of 92

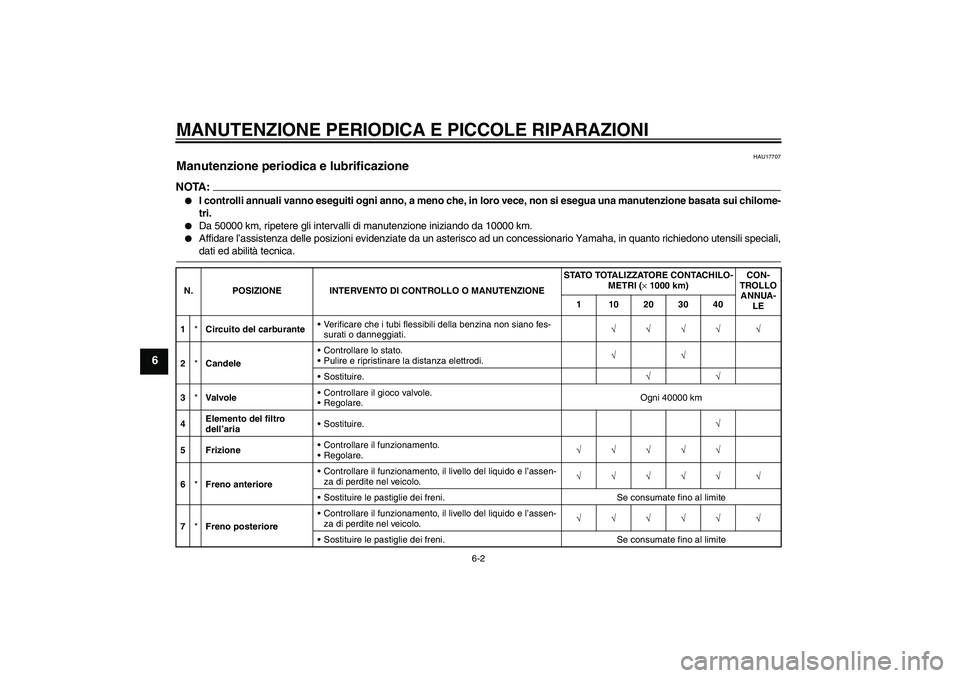

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-2
6
HAU17707
Manutenzione periodica e lubrificazione NOTA:
I controlli annuali vanno eseguiti ogni anno, a meno che, in loro vece, non si esegua una manutenzione basata sui chilome-
tri.
Da 50000 km, ripetere gli intervalli di manutenzione iniziando da 10000 km.
Affidare l’assistenza delle posizioni evidenziate da un asterisco ad un concessionario Yamaha, in quanto richiedono utensili speciali,dati ed abilità tecnica.
N. POSIZIONE INTERVENTO DI CONTROLLO O MANUTENZIONESTATO TOTALIZZATORE CONTACHILO-
METRI (× 1000 km)CON-
TROLLO
ANNUA-
LE 1 10203040
1*Circuito del carburanteVerificare che i tubi flessibili della benzina non siano fes-
surati o danneggiati.√√√√ √
2*CandeleControllare lo stato.
Pulire e ripristinare la distanza elettrodi.√√
Sostituire.√√
3*Va lvo leControllare il gioco valvole.
Regolare.Ogni 40000 km
4Elemento del filtro
dell’ariaSostituire.√
5 FrizioneControllare il funzionamento.
Regolare.√√√√√
6*Freno anterioreControllare il funzionamento, il livello del liquido e l’assen-
za di perdite nel veicolo.√√√√√ √
Sostituire le pastiglie dei freni. Se consumate fino al limite
7*Freno posterioreControllare il funzionamento, il livello del liquido e l’assen-
za di perdite nel veicolo.√√√√√ √
Sostituire le pastiglie dei freni. Se consumate fino al limite
U5S4H0H0.book Page 2 Wednesday, January 17, 2007 11:00 AM
Page 45 of 92

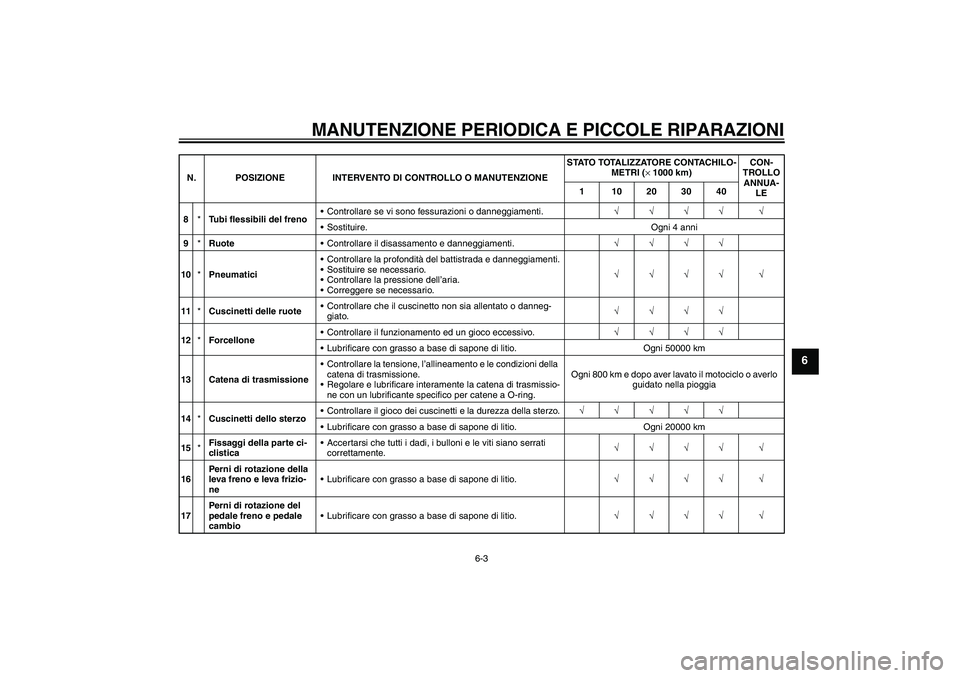

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-3
6
8*Tubi flessibili del frenoControllare se vi sono fessurazioni o danneggiamenti.√√√√ √
Sostituire. Ogni 4 anni
9*RuoteControllare il disassamento e danneggiamenti.√√√√
10*PneumaticiControllare la profondità del battistrada e danneggiamenti.
Sostituire se necessario.
Controllare la pressione dell’aria.
Correggere se necessario.√√√√ √
11*Cuscinetti delle ruoteControllare che il cuscinetto non sia allentato o danneg-
giato.√√√√
12*ForcelloneControllare il funzionamento ed un gioco eccessivo.√√√√
Lubrificare con grasso a base di sapone di litio. Ogni 50000 km
13 Catena di trasmissioneControllare la tensione, l’allineamento e le condizioni della
catena di trasmissione.
Regolare e lubrificare interamente la catena di trasmissio-
ne con un lubrificante specifico per catene a O-ring. Ogni 800 km e dopo aver lavato il motociclo o averlo
guidato nella pioggia
14*Cuscinetti dello sterzoControllare il gioco dei cuscinetti e la durezza della sterzo.√√√√√
Lubrificare con grasso a base di sapone di litio. Ogni 20000 km
15*Fissaggi della parte ci-
clisticaAccertarsi che tutti i dadi, i bulloni e le viti siano serrati
correttamente.√√√√ √
16Perni di rotazione della
leva freno e leva frizio-
neLubrificare con grasso a base di sapone di litio.√√√√ √
17Perni di rotazione del
pedale freno e pedale
cambioLubrificare con grasso a base di sapone di litio.√√√√ √ N. POSIZIONE INTERVENTO DI CONTROLLO O MANUTENZIONESTATO TOTALIZZATORE CONTACHILO-
METRI (× 1000 km)CON-
TROLLO
ANNUA-
LE 1 10203040
U5S4H0H0.book Page 3 Wednesday, January 17, 2007 11:00 AM
Page 46 of 92

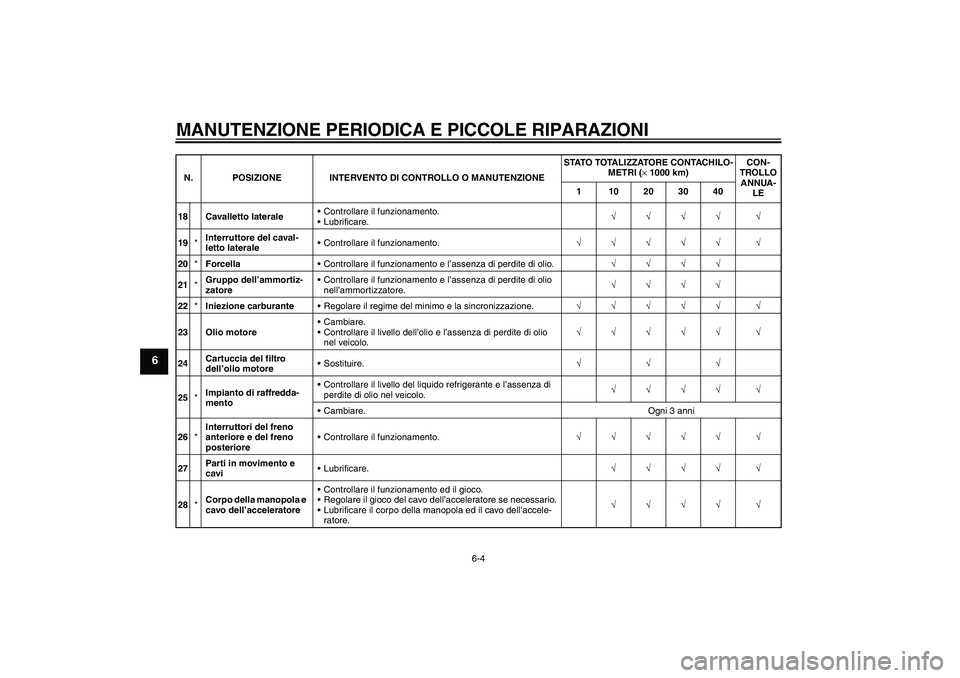

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-4
6
18 Cavalletto lateraleControllare il funzionamento.
Lubrificare.√√√√ √
19*Interruttore del caval-
letto lateraleControllare il funzionamento.√√√√√ √
20*ForcellaControllare il funzionamento e l’assenza di perdite di olio.√√√√
21*Gruppo dell’ammortiz-
zatoreControllare il funzionamento e l’assenza di perdite di olio
nell’ammortizzatore.√√√√
22*Iniezione carburanteRegolare il regime del minimo e la sincronizzazione.√√√√√ √
23 Olio motoreCambiare.
Controllare il livello dell’olio e l’assenza di perdite di olio
nel veicolo.√√√√√ √
24Cartuccia del filtro
dell’olio motoreSostituire.√√√
25*Impianto di raffredda-
mentoControllare il livello del liquido refrigerante e l’assenza di
perdite di olio nel veicolo.√√√√ √
Cambiare. Ogni 3 anni
26*Interruttori del freno
anteriore e del freno
posterioreControllare il funzionamento.√√√√√ √
27Parti in movimento e
caviLubrificare.√√√√ √
28*Corpo della manopola e
cavo dell’acceleratoreControllare il funzionamento ed il gioco.
Regolare il gioco del cavo dell’acceleratore se necessario.
Lubrificare il corpo della manopola ed il cavo dell’accele-
ratore.√√√√ √ N. POSIZIONE INTERVENTO DI CONTROLLO O MANUTENZIONESTATO TOTALIZZATORE CONTACHILO-
METRI (× 1000 km)CON-
TROLLO
ANNUA-
LE 1 10203040U5S4H0H0.book Page 4 Wednesday, January 17, 2007 11:00 AM
Page 47 of 92

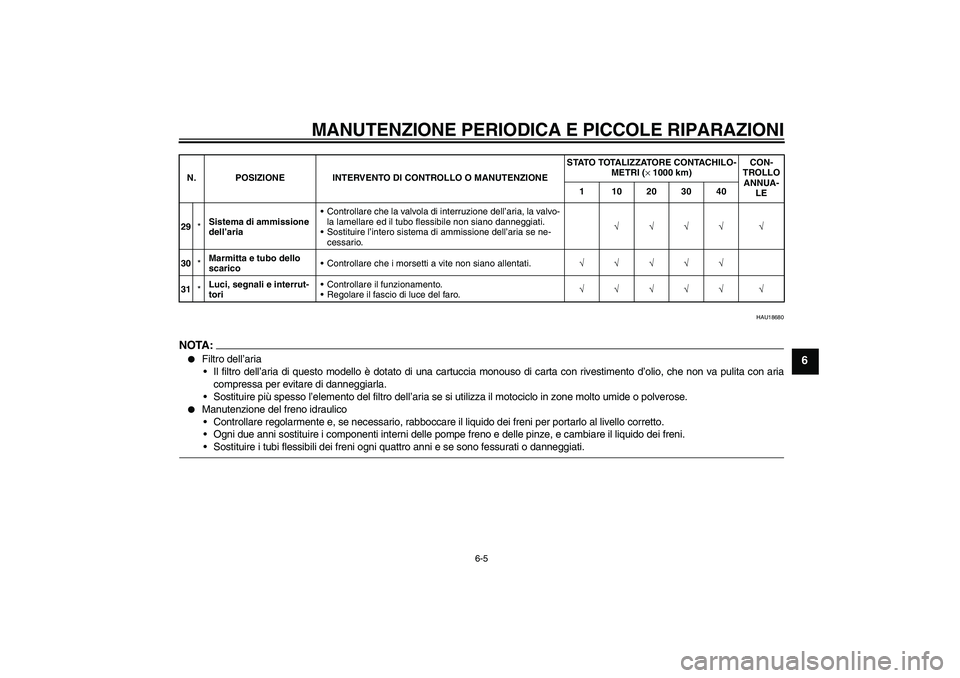

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-5
6
HAU18680
NOTA:
Filtro dell’aria
Il filtro dell’aria di questo modello è dotato di una cartuccia monouso di carta con rivestimento d’olio, che non va pulita con aria
compressa per evitare di danneggiarla.
Sostituire più spesso l’elemento del filtro dell’aria se si utilizza il motociclo in zone molto umide o polverose.
Manutenzione del freno idraulico
Controllare regolarmente e, se necessario, rabboccare il liquido dei freni per portarlo al livello corretto.
Ogni due anni sostituire i componenti interni delle pompe freno e delle pinze, e cambiare il liquido dei freni.Sostituire i tubi flessibili dei freni ogni quattro anni e se sono fessurati o danneggiati.
29*Sistema di ammissione
dell’ariaControllare che la valvola di interruzione dell’aria, la valvo-
la lamellare ed il tubo flessibile non siano danneggiati.
Sostituire l’intero sistema di ammissione dell’aria se ne-
cessario.√√√√ √
30*Marmitta e tubo dello
scaricoControllare che i morsetti a vite non siano allentati.√√√√√
31*Luci, segnali e interrut-
toriControllare il funzionamento.
Regolare il fascio di luce del faro.√√√√√ √ N. POSIZIONE INTERVENTO DI CONTROLLO O MANUTENZIONESTATO TOTALIZZATORE CONTACHILO-
METRI (× 1000 km)CON-
TROLLO
ANNUA-
LE 1 10203040
U5S4H0H0.book Page 5 Wednesday, January 17, 2007 11:00 AM
Page 48 of 92

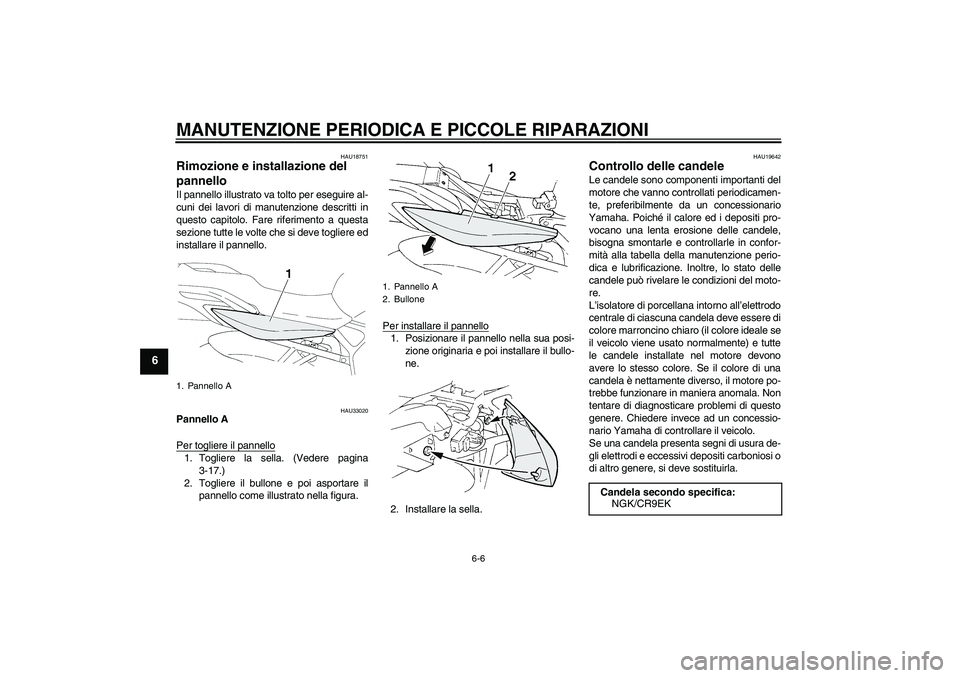

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-6
6
HAU18751
Rimozione e installazione del
pannello Il pannello illustrato va tolto per eseguire al-
cuni dei lavori di manutenzione descritti in
questo capitolo. Fare riferimento a questa
sezione tutte le volte che si deve togliere ed
installare il pannello.
HAU33020
Pannello A
Per togliere il pannello1. Togliere la sella. (Vedere pagina
3-17.)
2. Togliere il bullone e poi asportare il
pannello come illustrato nella figura.Per installare il pannello
1. Posizionare il pannello nella sua posi-
zione originaria e poi installare il bullo-
ne.
2. Installare la sella.
HAU19642
Controllo delle candele Le candele sono componenti importanti del
motore che vanno controllati periodicamen-
te, preferibilmente da un concessionario
Yamaha. Poiché il calore ed i depositi pro-
vocano una lenta erosione delle candele,
bisogna smontarle e controllarle in confor-
mità alla tabella della manutenzione perio-
dica e lubrificazione. Inoltre, lo stato delle
candele può rivelare le condizioni del moto-
re.
L’isolatore di porcellana intorno all’elettrodo
centrale di ciascuna candela deve essere di
colore marroncino chiaro (il colore ideale se
il veicolo viene usato normalmente) e tutte
le candele installate nel motore devono
avere lo stesso colore. Se il colore di una
candela è nettamente diverso, il motore po-
trebbe funzionare in maniera anomala. Non
tentare di diagnosticare problemi di questo
genere. Chiedere invece ad un concessio-
nario Yamaha di controllare il veicolo.
Se una candela presenta segni di usura de-
gli elettrodi e eccessivi depositi carboniosi o
di altro genere, si deve sostituirla.
1. Pannello A
1. Pannello A
2. Bullone
Candela secondo specifica:
NGK/CR9EK
U5S4H0H0.book Page 6 Wednesday, January 17, 2007 11:00 AM
Page 49 of 92
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-7
6

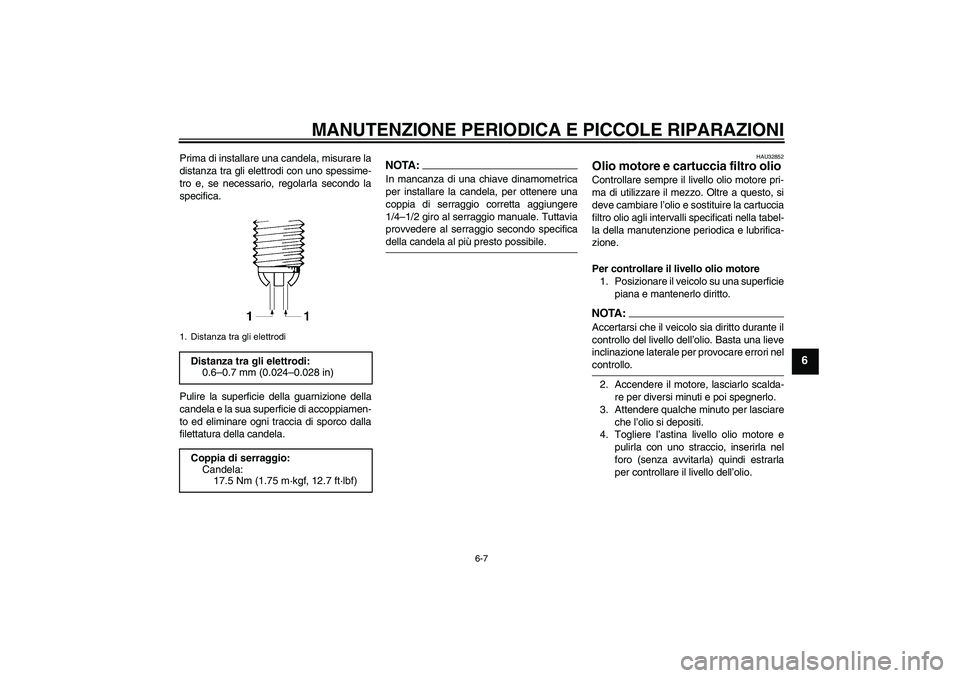

Prima di installare una candela, misurare la
distanza tra gli elettrodi con uno spessime-
tro e, se necessario, regolarla secondo la
specifica.
Pulire la superficie della guarnizione della
candela e la sua superficie di accoppiamen-
to ed eliminare ogni traccia di sporco dalla
filettatura della candela.
NOTA:In mancanza di una chiave dinamometrica
per installare la candela, per ottenere una
coppia di serraggio corretta aggiungere
1/4–1/2 giro al serraggio manuale. Tuttavia
provvedere al serraggio secondo specificadella candela al più presto possibile.
HAU32852
Olio motore e cartuccia filtro olio Controllare sempre il livello olio motore pri-
ma di utilizzare il mezzo. Oltre a questo, si
deve cambiare l’olio e sostituire la cartuccia
filtro olio agli intervalli specificati nella tabel-
la della manutenzione periodica e lubrifica-
zione.
Per controllare il livello olio motore
1. Posizionare il veicolo su una superficie
piana e mantenerlo diritto.NOTA :
Accertarsi che il veicolo sia diritto durante il
controllo del livello dell’olio. Basta una lieve
inclinazione laterale per provocare errori nelcontrollo.
2. Accendere il motore, lasciarlo scalda-
re per diversi minuti e poi spegnerlo.
3. Attendere qualche minuto per lasciare
che l’olio si depositi.
4. Togliere l’astina livello olio motore e
pulirla con uno straccio, inserirla nel
foro (senza avvitarla) quindi estrarla
per controllare il livello dell’olio.
1. Distanza tra gli elettrodiDistanza tra gli elettrodi:
0.6–0.7 mm (0.024–0.028 in)
Coppia di serraggio:
Candela:
17.5 Nm (1.75 m·kgf, 12.7 ft·lbf)
U5S4H0H0.book Page 7 Wednesday, January 17, 2007 11:00 AM
Page 50 of 92
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-8
6

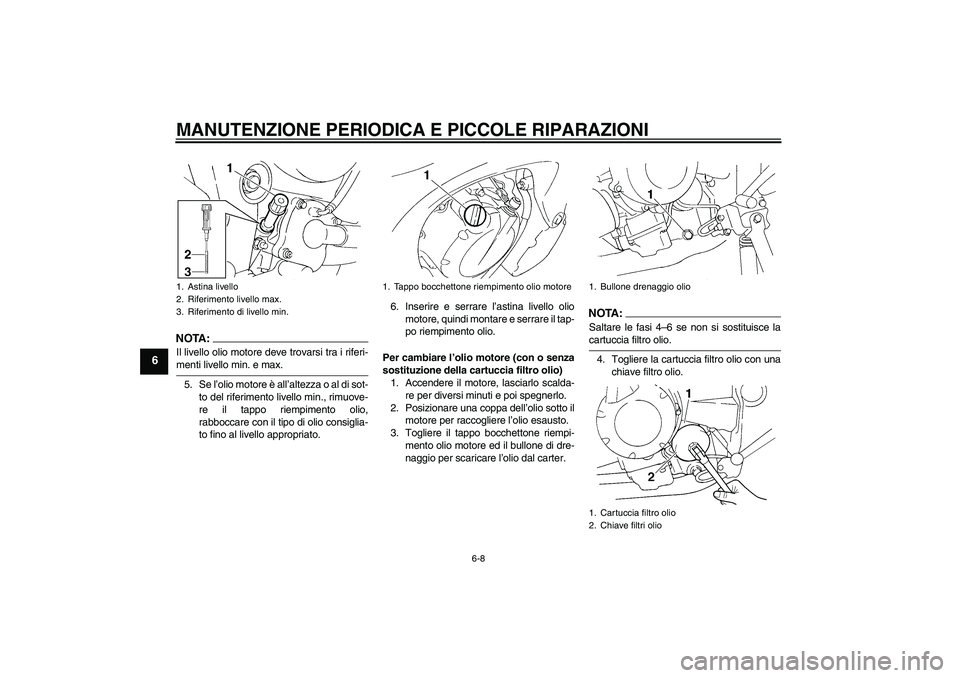

NOTA:Il livello olio motore deve trovarsi tra i riferi-menti livello min. e max.
5. Se l’olio motore è all’altezza o al di sot-
to del riferimento livello min., rimuove-
re il tappo riempimento olio,
rabboccare con il tipo di olio consiglia-
to fino al livello appropriato.6. Inserire e serrare l’astina livello olio
motore, quindi montare e serrare il tap-
po riempimento olio.
Per cambiare l’olio motore (con o senza
sostituzione della cartuccia filtro olio)
1. Accendere il motore, lasciarlo scalda-
re per diversi minuti e poi spegnerlo.
2. Posizionare una coppa dell’olio sotto il
motore per raccogliere l’olio esausto.
3. Togliere il tappo bocchettone riempi-
mento olio motore ed il bullone di dre-
naggio per scaricare l’olio dal carter.
NOTA :
Saltare le fasi 4–6 se non si sostituisce lacartuccia filtro olio.
4. Togliere la cartuccia filtro olio con una
chiave filtro olio.
1. Astina livello
2. Riferimento livello max.
3. Riferimento di livello min.
1. Tappo bocchettone riempimento olio motore
1. Bullone drenaggio olio
1. Cartuccia filtro olio
2. Chiave filtri olio
U5S4H0H0.book Page 8 Wednesday, January 17, 2007 11:00 AM
