CUIDADOS E ARRUMAÇÃO DO MOTOCICLO
7-3
7
NOTA:Consulte um concessionário Yamaha para
obter conselhos sobre quais os produtos autilizar.
PAU26201
Arrecadação Curto prazo
Guarde sempre o seu motociclo num local
fresco e seco e, se necessário, utilize uma
cobertura porosa para o proteger do pó.PRECAUÇÃO:
PCA10810
Guardar o motociclo num comparti-
mento com fraca ventilação ou
tapá-lo com um oleado, enquanto
este se encontra ainda molhado,
permitirá a infiltração de água e hu-
midade, o que provocará o apareci-
mento de ferrugem.
Para prevenir a corrosão, evite ca-
ves húmidas, estábulos (devido à
presença de amónia) e áreas onde
estejam armazenados químicos for-tes.
Longo prazo
Antes de guardar o seu motociclo durante
vários meses:
1. Siga todas as instruções da secção
'Cuidados' deste capítulo.2. Encha o depósito de combustível e
adicione estabilizador de combustível
(se disponível) para evitar que o depó-
sito enferruje e que o combustível se
deteriore.
3. Execute os passos que se seguem
para proteger os cilindros, os anéis do
pistão, etc. da corrosão.
a. Retire as tampas das velas de igni-
ção e as velas.
b. Verta uma colher de chá de óleo
do motor na cavidade de cada
uma das velas de ignição.
c. Coloque as tampas das velas de
ignição nas respectivas velas, e
coloque as velas na cabeça de ci-
lindros de modo a que os eléctro-
dos fiquem ligados à terra. (Isto
limitará a produção de faíscas du-
rante o passo seguinte.)
d. Coloque várias vezes o motor em
funcionamento, utilizando o motor
de arranque. (Esta acção revestirá
as paredes do cilindro com óleo.)
e. Retire as tampas das velas de igni-
ção e, de seguida, instale as velas
de ignição e as respectivas tam-
pas.
5VXP1.book Page 3 Thursday, February 12, 2004 9:11 AM
Page 82 of 92

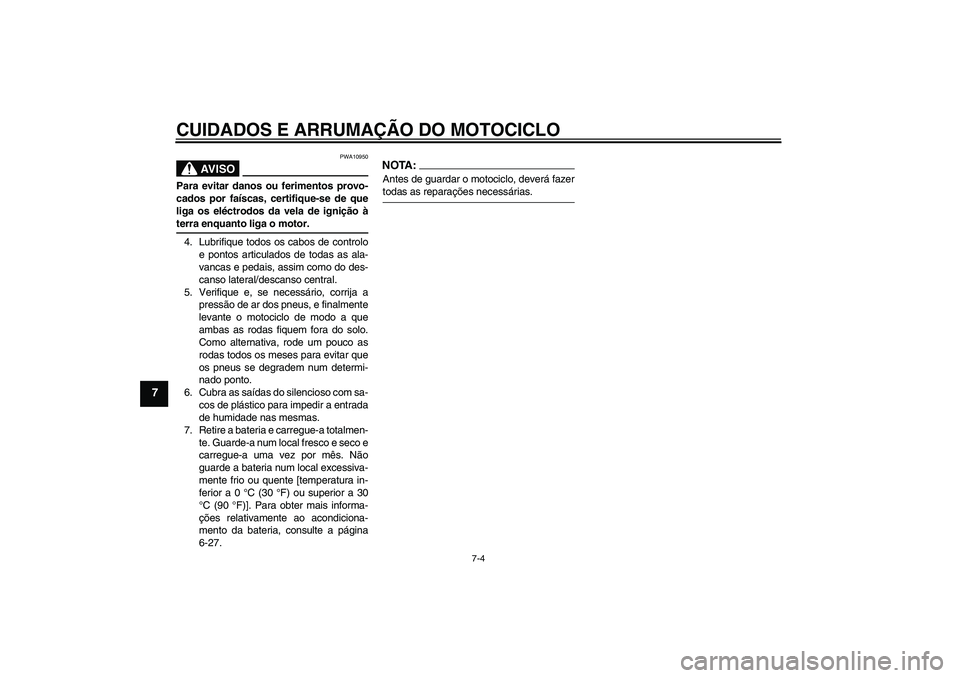

CUIDADOS E ARRUMAÇÃO DO MOTOCICLO
7-4
7
AV I S O
PWA10950
Para evitar danos ou ferimentos provo-
cados por faíscas, certifique-se de que
liga os eléctrodos da vela de ignição àterra enquanto liga o motor.
4. Lubrifique todos os cabos de controlo
e pontos articulados de todas as ala-
vancas e pedais, assim como do des-
canso lateral/descanso central.
5. Verifique e, se necessário, corrija a
pressão de ar dos pneus, e finalmente
levante o motociclo de modo a que
ambas as rodas fiquem fora do solo.
Como alternativa, rode um pouco as
rodas todos os meses para evitar que
os pneus se degradem num determi-
nado ponto.
6. Cubra as saídas do silencioso com sa-
cos de plástico para impedir a entrada
de humidade nas mesmas.
7. Retire a bateria e carregue-a totalmen-
te. Guarde-a num local fresco e seco e
carregue-a uma vez por mês. Não
guarde a bateria num local excessiva-
mente frio ou quente [temperatura in-
ferior a 0 °C (30 °F) ou superior a 30
°C (90 °F)]. Para obter mais informa-
ções relativamente ao acondiciona-
mento da bateria, consulte a página
6-27.
NOTA:Antes de guardar o motociclo, deverá fazertodas as reparações necessárias.
5VXP1.book Page 4 Thursday, February 12, 2004 9:11 AM
Page 83 of 92
ESPECIFICAÇÕES
8-1
8
Dimensões:Comprimento total:
2095 mm (82.5 in)
Largura total:
750 mm (29.5 in)
Altura total:
1215 mm (47.8 in)
Altura do assento:
795 mm (31.3 in)
Distância entre os eixos:
1440 mm (56.7 in)
Distância mínima do chão:
145 mm (5.71 in)
Raio de viragem mínimo:
2800 mm (110.2 in)Peso:Com óleo e combustível:
207.0 kg (456 lb)Motor:Tipo:
Arrefecido por circulação de líquido a
quatro tempos, dois veios de excêntricos
em cada cabeça (DOHC)
Disposição do cilindro:
4 cilindros paralelos inclinados para a
frente
Cilindrada:
600.0 cm³ (36.61 cu.in)
Diâmetro × curso:
65.5 × 44.5 mm (2.58 × 1.75 in)
Relação de compressão:
12.20 :1
Sistema de arranque:
Arrancador eléctricoSistema de lubrificação:
Cárter húmido
Óleo de motor:Tipo:
SAE10W30 ou SAE10W40 ou SAE15W40
ou SAE20W40 ou SAE20W50
Grau recomendado do óleo de motor:
Tipo SE, SF, SG de Serviço API ou
superior
Quantidade de óleo de motor:
Sem substituição do cartucho do filtro de
óleo:
2.50 L (2.64 US qt) (2.20 Imp.qt)
Com substituição do cartucho do filtro de
óleo:
2.80 L (2.96 US qt) (2.46 Imp.qt)Sistema de refrigeração:Capacidade do reservatório de refrigerante
(até à marca de nível máximo):
0.27 L (0.29 US qt) (0.24 Imp.qt)
Capacidade do radiador (incluindo todas as
vias):
2.00 L (2.11 US qt) (1.76 Imp.qt)
Filtro de ar:Elemento do filtro de ar:
Elemento de papel revestido a óleoCombustível:Combustível recomendado:
Apenas gasolina sem chumbo normal
Capacidade do depósito de combustível:
19.4 L (5.13 US gal) (4.27 Imp.gal)
Volume da reserva de combustível:
3.6 L (0.95 US gal) (0.79 Imp.gal)Injecção electrónica de combustível:Fabricante:
MIKUNI
Modelo:
36EIDW x 2Vela(s) de ignição:Fabricante/modelo:
NGK/CR9EK
Distância do eléctrodo da vela de ignição:
0.6–0.7 mm (0.024–0.028 in)Embraiagem:Tipo de embraiagem:
Em óleo, multi-discoTransmissão:Sistema primário de redução:
Engrenagem de dentes direitos
Relação primária de redução:
86/44 (1.955)
Sistema secundário de redução:
Transmissão por corrente
Relação secundária de redução:
46/16 (2.875)
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40
5VXP1.book Page 1 Thursday, February 12, 2004 9:11 AM
Page 84 of 92

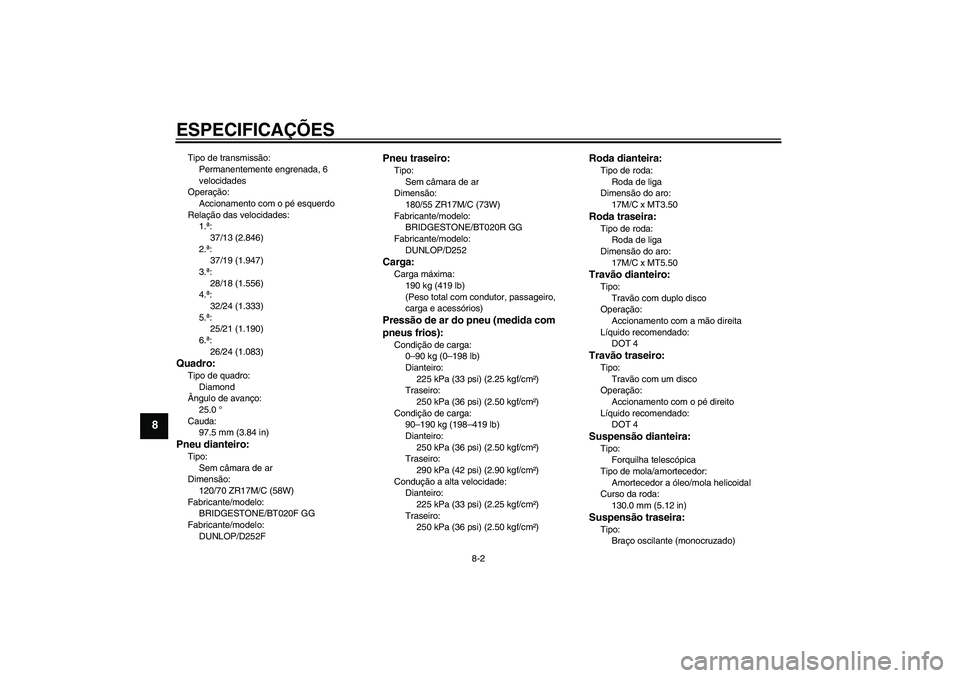

ESPECIFICAÇÕES
8-2
8
Tipo de transmissão:
Permanentemente engrenada, 6
velocidades
Operação:
Accionamento com o pé esquerdo
Relação das velocidades:
1.ª:
37/13 (2.846)
2.ª:
37/19 (1.947)
3.ª:
28/18 (1.556)
4.ª:
32/24 (1.333)
5.ª:
25/21 (1.190)
6.ª:
26/24 (1.083)Quadro:Tipo de quadro:
Diamond
Ângulo de avanço:
25.0 °
Cauda:
97.5 mm (3.84 in)Pneu dianteiro:Tipo:
Sem câmara de ar
Dimensão:
120/70 ZR17M/C (58W)
Fabricante/modelo:
BRIDGESTONE/BT020F GG
Fabricante/modelo:
DUNLOP/D252F
Pneu traseiro:Tipo:
Sem câmara de ar
Dimensão:
180/55 ZR17M/C (73W)
Fabricante/modelo:
BRIDGESTONE/BT020R GG
Fabricante/modelo:
DUNLOP/D252Carga:Carga máxima:
190 kg (419 lb)
(Peso total com condutor, passageiro,
carga e acessórios)Pressão de ar do pneu (medida com
pneus frios):Condição de carga:
0–90 kg (0–198 lb)
Dianteiro:
225 kPa (33 psi) (2.25 kgf/cm²)
Traseiro:
250 kPa (36 psi) (2.50 kgf/cm²)
Condição de carga:
90–190 kg (198–419 lb)
Dianteiro:
250 kPa (36 psi) (2.50 kgf/cm²)
Traseiro:
290 kPa (42 psi) (2.90 kgf/cm²)
Condução a alta velocidade:
Dianteiro:
225 kPa (33 psi) (2.25 kgf/cm²)
Traseiro:
250 kPa (36 psi) (2.50 kgf/cm²)
Roda dianteira:Tipo de roda:
Roda de liga
Dimensão do aro:
17M/C x MT3.50Roda traseira:Tipo de roda:
Roda de liga
Dimensão do aro:
17M/C x MT5.50Travão dianteiro:Tipo:
Travão com duplo disco
Operação:
Accionamento com a mão direita
Líquido recomendado:
DOT 4Travão traseiro:Tipo:
Travão com um disco
Operação:
Accionamento com o pé direito
Líquido recomendado:
DOT 4Suspensão dianteira:Tipo:
Forquilha telescópica
Tipo de mola/amortecedor:
Amortecedor a óleo/mola helicoidal
Curso da roda:
130.0 mm (5.12 in)Suspensão traseira:Tipo:
Braço oscilante (monocruzado)
5VXP1.book Page 2 Thursday, February 12, 2004 9:11 AM
Page 85 of 92
ESPECIFICAÇÕES
8-3
8
Tipo de mola/amortecedor:
Amortecedor a óleo de gás/mola helicoidal
Curso da roda:
130.0 mm (5.12 in)Sistema eléctrico:Sistema de ignição:
Ignição por bobina transistorizada (digital)
Sistema de carregamento:
Magneto de C.A.Bateria:Modelo:
GT12B-4
Voltagem, capacidade:
12 V, 10.0 AhFarol dianteiro:Tipo de lâmpada:
Lâmpada de halogénioVoltagem, consumo em watts ×
quantidade das lâmpadas:Farol dianteiro:
12 V, 60 W/55.0 W × 1
Farol dianteiro:
12 V, 55.0 W × 1
Luz do travão/farolim traseiro:
12 V, 5 W/21.0 W × 1
Sinal de mudança de direcção dianteiro:
12 V, 10.0 W × 2
Sinal de mudança de direcção traseiro:
12 V, 10.0 W × 2
Mínimos:
12 V, 5.0 W × 2
Luz da chapa de matrícula:
12 V, 5.0 W × 2Iluminação do contador:
EL (LCD backlight)
Indicador luminoso de ponto morto:
LED
Indicador luminoso de máximos:
LED
Luz de advertência do nível de óleo:
LED
Indicador luminoso de mudança de direcção:
LED
Luz de advertência de problema no motor:
LED
Indicador luminoso do sistema imobilizador:
LED
Fusíveis:Fusível principal:
30.0 A
Fusível do farol dianteiro:
20.0 A
Fusível do sistema de sinalização:
10.0 A
Fusível da ignição:
10.0 A
Fusível da luz de estacionamento:
10.0 A
Fusível da ventoinha do radiador:
20.0 A
Fusível do sistema electrónico de injecção de
combustível:
10.0 A
Fusível de reserva:
10.0 A
5VXP1.book Page 3 Thursday, February 12, 2004 9:11 AM
Page 86 of 92
INFORMAÇÕES PARA O CONSUMIDOR
9-1
9
PAU26351
Números de identificação Registe o número de identificação da cha-
ve, o número de identificação do veículo e
a informação da etiqueta do modelo nos es-
paços fornecidos a seguir, para que sirvam
de auxiliares sempre que encomende pe-
ças sobresselentes a um concessionário
Yamaha ou para referência, caso o veículo
seja roubado.
NÚMERO DE IDENTIFICAÇÃO DA
CHAVE:
NÚMERO DE IDENTIFICAÇÃO DO
VEÍCULO:
INFORMAÇÃO DA ETIQUETA DO
MODELO:
PAU26381
Número de identificação da chave
O número de identificação da chave está
gravado na respectiva etiqueta. Registe
este número no espaço fornecido para esse
efeito neste manual e utilize-o como refe-
rência, para quando encomendar uma nova
chave.
PAU26400
Número de identificação do veículo
O número de identificação do veículo está
gravado no tubo dianteiro da direcção. Re-
giste este número no espaço fornecido para
esse efeito neste manual.NOTA:O número de identificação do veículo é uti-
lizado para identificar o seu motociclo e
pode ser utilizado para registá-lo na direc-ção-geral de viação da sua área.
1. Número de identificação da chave
2. Chave de reconfiguração do código
(vermelha)
3. Chaves standard (pretas)
1. Número de identificação do veículo
5VXP1.book Page 1 Thursday, February 12, 2004 9:11 AM
Page 87 of 92

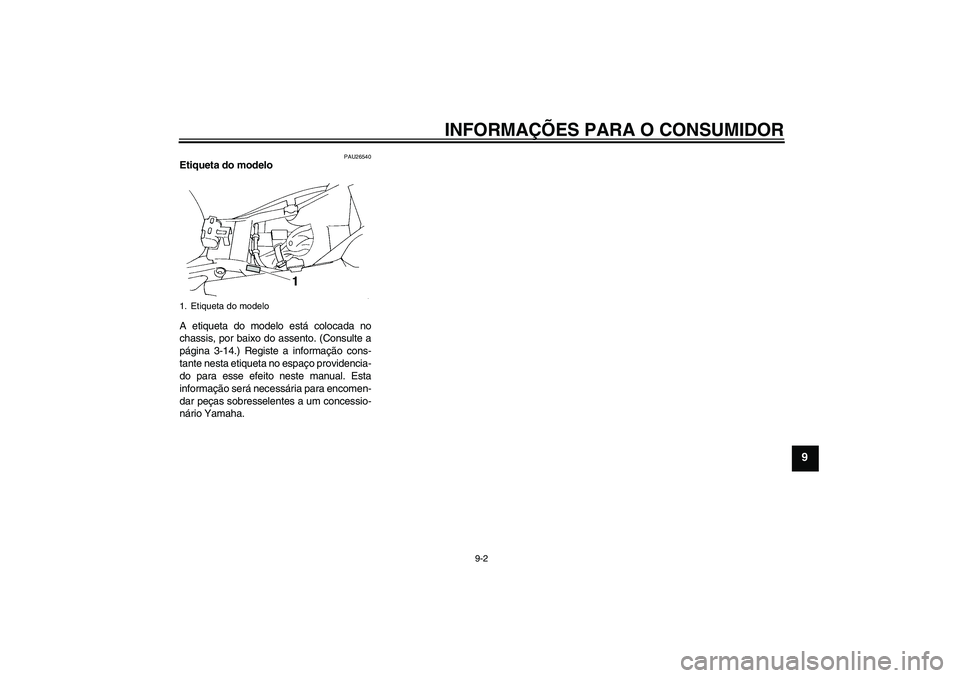

INFORMAÇÕES PARA O CONSUMIDOR
9-2
9
PAU26540
Etiqueta do modelo
A etiqueta do modelo está colocada no
chassis, por baixo do assento. (Consulte a
página 3-14.) Registe a informação cons-
tante nesta etiqueta no espaço providencia-
do para esse efeito neste manual. Esta
informação será necessária para encomen-
dar peças sobresselentes a um concessio-
nário Yamaha.1. Etiqueta do modelo
5VXP1.book Page 2 Thursday, February 12, 2004 9:11 AM
Page 88 of 92

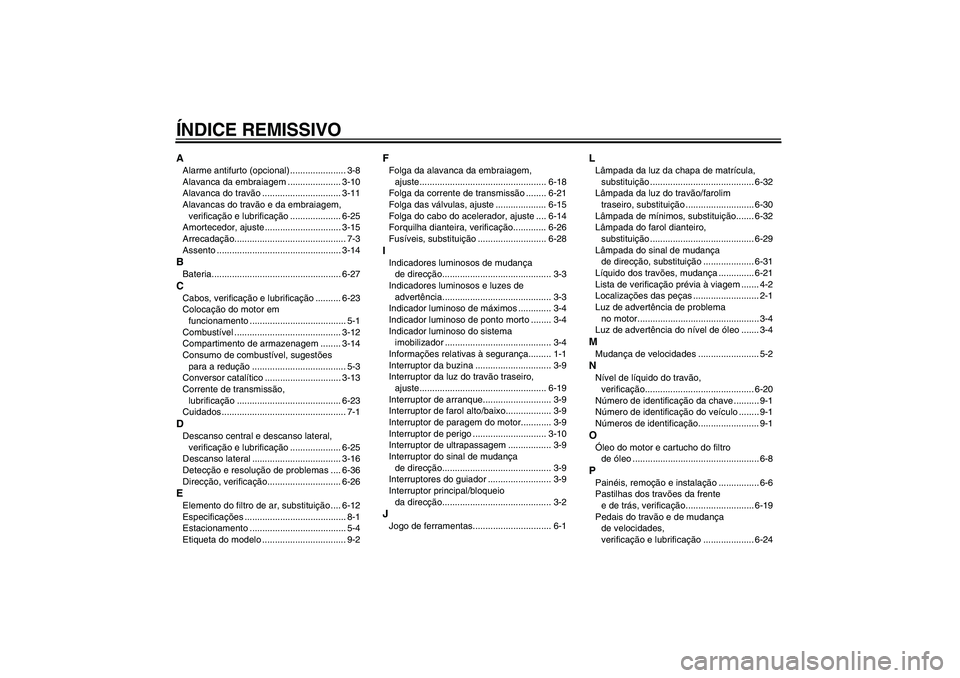

ÍNDICE REMISSIVOAAlarme antifurto (opcional) ...................... 3-8
Alavanca da embraiagem ..................... 3-10
Alavanca do travão ............................... 3-11
Alavancas do travão e da embraiagem,
verificação e lubrificação .................... 6-25
Amortecedor, ajuste .............................. 3-15
Arrecadação............................................ 7-3
Assento ................................................. 3-14BBateria................................................... 6-27CCabos, verificação e lubrificação .......... 6-23
Colocação do motor em
funcionamento ...................................... 5-1
Combustível .......................................... 3-12
Compartimento de armazenagem ........ 3-14
Consumo de combustível, sugestões
para a redução ..................................... 5-3
Conversor catalítico .............................. 3-13
Corrente de transmissão,
lubrificação ......................................... 6-23
Cuidados ................................................. 7-1DDescanso central e descanso lateral,
verificação e lubrificação .................... 6-25
Descanso lateral ................................... 3-16
Detecção e resolução de problemas .... 6-36
Direcção, verificação............................. 6-26EElemento do filtro de ar, substituição.... 6-12
Especificações ........................................ 8-1
Estacionamento ...................................... 5-4
Etiqueta do modelo ................................. 9-2
FFolga da alavanca da embraiagem,
ajuste.................................................. 6-18
Folga da corrente de transmissão ........ 6-21
Folga das válvulas, ajuste .................... 6-15
Folga do cabo do acelerador, ajuste .... 6-14
Forquilha dianteira, verificação............. 6-26
Fusíveis, substituição ........................... 6-28IIndicadores luminosos de mudança
de direcção........................................... 3-3
Indicadores luminosos e luzes de
advertência........................................... 3-3
Indicador luminoso de máximos ............. 3-4
Indicador luminoso de ponto morto ........ 3-4
Indicador luminoso do sistema
imobilizador .......................................... 3-4
Informações relativas à segurança......... 1-1
Interruptor da buzina .............................. 3-9
Interruptor da luz do travão traseiro,
ajuste.................................................. 6-19
Interruptor de arranque........................... 3-9
Interruptor de farol alto/baixo.................. 3-9
Interruptor de paragem do motor............ 3-9
Interruptor de perigo ............................. 3-10
Interruptor de ultrapassagem ................. 3-9
Interruptor do sinal de mudança
de direcção........................................... 3-9
Interruptores do guiador ......................... 3-9
Interruptor principal/bloqueio
da direcção........................................... 3-2JJogo de ferramentas............................... 6-1
LLâmpada da luz da chapa de matrícula,
substituição ......................................... 6-32
Lâmpada da luz do travão/farolim
traseiro, substituição ........................... 6-30
Lâmpada de mínimos, substituição....... 6-32
Lâmpada do farol dianteiro,
substituição ......................................... 6-29
Lâmpada do sinal de mudança
de direcção, substituição .................... 6-31
Líquido dos travões, mudança .............. 6-21
Lista de verificação prévia à viagem ....... 4-2
Localizações das peças .......................... 2-1
Luz de advertência de problema
no motor................................................ 3-4
Luz de advertência do nível de óleo ....... 3-4MMudança de velocidades ........................ 5-2NNível de líquido do travão,
verificação........................................... 6-20
Número de identificação da chave .......... 9-1
Número de identificação do veículo ........ 9-1
Números de identificação........................ 9-1OÓleo do motor e cartucho do filtro
de óleo .................................................. 6-8PPainéis, remoção e instalação ................ 6-6
Pastilhas dos travões da frente
e de trás, verificação........................... 6-19
Pedais do travão e de mudança
de velocidades,
verificação e lubrificação .................... 6-24
5VXP1.book Page 1 Thursday, February 12, 2004 9:11 AM
Page 89 of 92
ÍNDICE REMISSIVO
Pedal de mudança de velocidades....... 3-10
Pedal do travão .................................... 3-11
Pneus ................................................... 6-15
Posição do pedal do travão, ajuste ...... 6-18
Punho e cabo do acelerador,
verificação e lubrificação .................... 6-24RRefrigerante .......................................... 6-11
Roda (dianteira) .................................... 6-33
Rodagem do motor ................................. 5-3
Rodas ................................................... 6-17
Roda (traseira)...................................... 6-34
Rolamentos de roda, verificação .......... 6-27SSistema de corte do circuito
de ignição ........................................... 3-17
Sistema imobilizador .............................. 3-1TTabela de lubrificação e manutenção
periódica ............................................... 6-2
Tabelas de detecção e resolução
de problemas...................................... 6-37
Tampa do depósito de combustível...... 3-11
Taquímetro LCD ..................................... 3-5
Tubo de respiração do depósito
de combustível ................................... 3-13VVelas de ignição, verificação .................. 6-7
Velocidade de ralenti do motor ............. 6-14
Visor multifuncional ................................ 3-6
5VXP1.book Page 2 Thursday, February 12, 2004 9:11 AM
Page 90 of 92
A5-yoko_Blank.fm Page 1 Tuesday, April 8, 2003 11:43 AM
