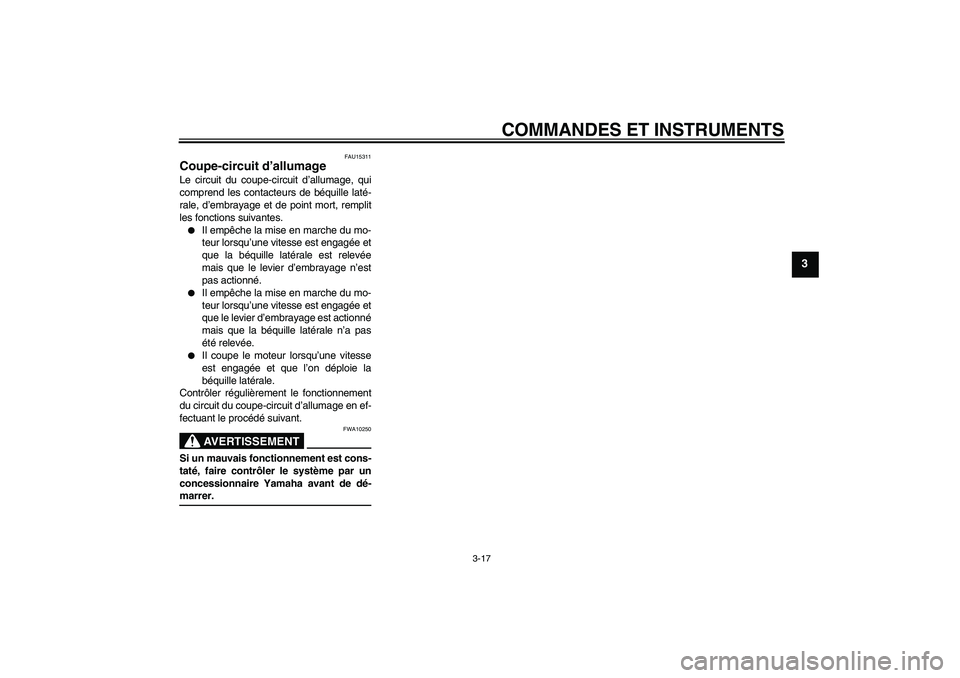

COMMANDES ET INSTRUMENTS
3-17
3
FAU15311
Coupe-circuit d’allumage Le circuit du coupe-circuit d’allumage, qui
comprend les contacteurs de béquille laté-
rale, d’embrayage et de point mort, remplit
les fonctions suivantes.
Il empêche la mise en marche du mo-
teur lorsqu’une vitesse est engagée et
que la béquille latérale est relevée
mais que le levier d’embrayage n’est
pas actionné.
Il empêche la mise en marche du mo-
teur lorsqu’une vitesse est engagée et
que le levier d’embrayage est actionné
mais que la béquille latérale n’a pas
été relevée.
Il coupe le moteur lorsqu’une vitesse
est engagée et que l’on déploie la
béquille latérale.
Contrôler régulièrement le fonctionnement
du circuit du coupe-circuit d’allumage en ef-
fectuant le procédé suivant.AVERTISSEMENT
FWA10250
Si un mauvais fonctionnement est cons-
taté, faire contrôler le système par un
concessionnaire Yamaha avant de dé-marrer.
5VXF1.book Page 17 Thursday, February 12, 2004 11:27 AM
Page 32 of 90

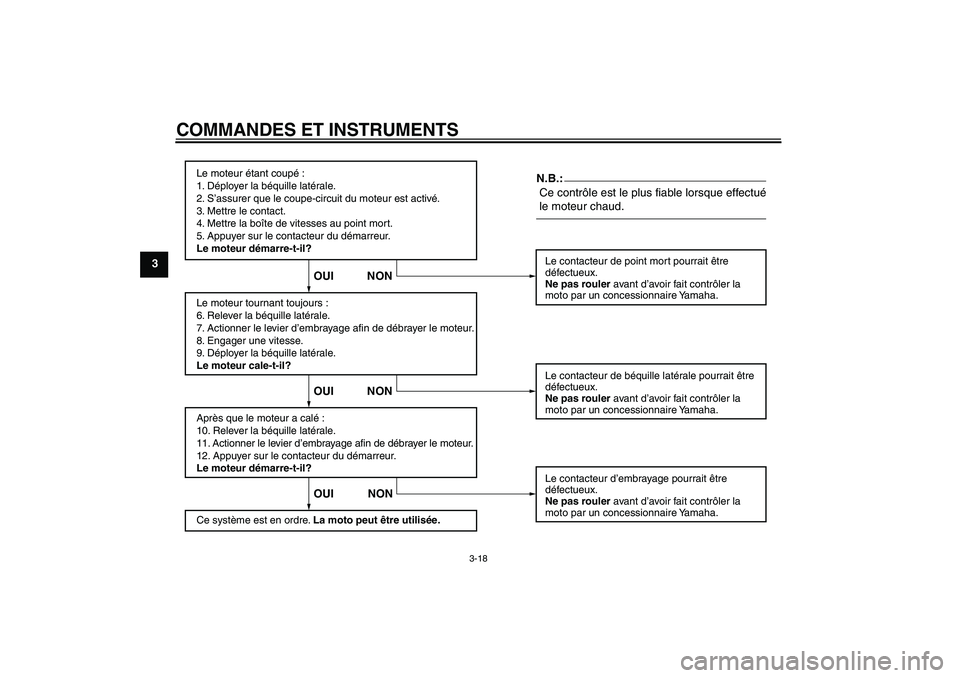

COMMANDES ET INSTRUMENTS
3-18
3
Le moteur étant coupé :
1. Déployer la béquille latérale.
2. S’assurer que le coupe-circuit du moteur est activé.
3. Mettre le contact.
4. Mettre la boîte de vitesses au point mort.
5. Appuyer sur le contacteur du démarreur.
Le moteur démarre-t-il?
Le moteur tournant toujours :
6. Relever la béquille latérale.
7. Actionner le levier d’embrayage afin de débrayer le moteur.
8. Engager une vitesse.
9. Déployer la béquille latérale.
Le moteur cale-t-il?
Après que le moteur a calé :
10. Relever la béquille latérale.
11. Actionner le levier d’embrayage afin de débrayer le moteur.
12. Appuyer sur le contacteur du démarreur.
Le moteur démarre-t-il?
Ce système est en ordre. La moto peut être utilisée.
Ce contrôle est le plus fiable lorsque effectué
le moteur chaud.Le contacteur de point mort pourrait être
défectueux.
Ne pas rouler avant d’avoir fait contrôler la
moto par un concessionnaire Yamaha.
Le contacteur de béquille latérale pourrait être
défectueux.
Ne pas rouler avant d’avoir fait contrôler la
moto par un concessionnaire Yamaha.
Le contacteur d’embrayage pourrait être
défectueux.
Ne pas rouler avant d’avoir fait contrôler la
moto par un concessionnaire Yamaha.
OUI NON OUI NON OUI NONN.B.:
5VXF1.book Page 18 Thursday, February 12, 2004 11:27 AM
Page 33 of 90

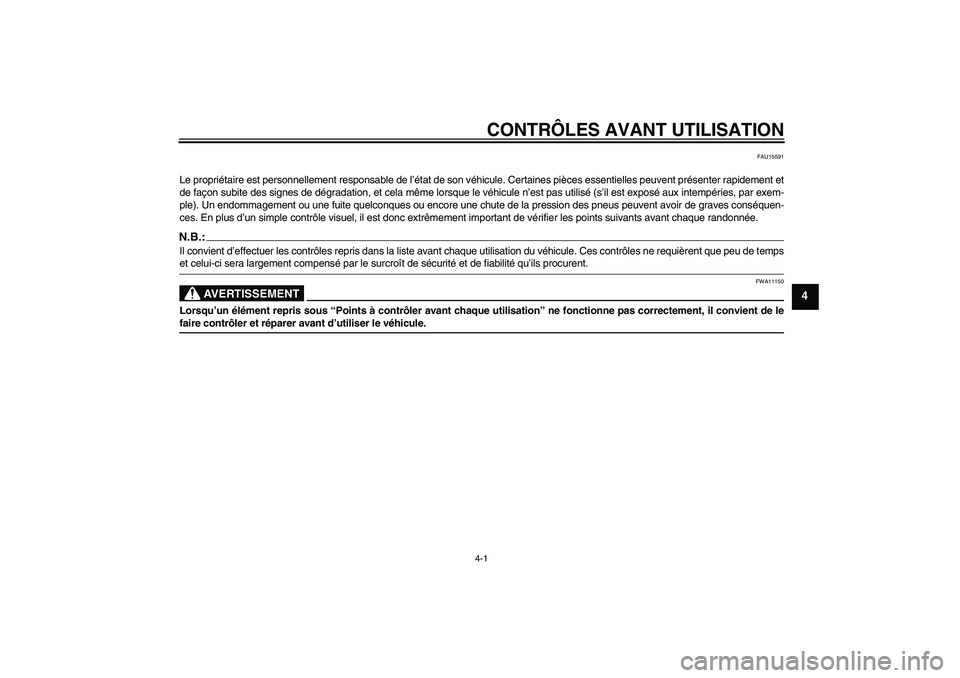

CONTRÔLES AVANT UTILISATION
4-1
4
FAU15591
Le propriétaire est personnellement responsable de l’état de son véhicule. Certaines pièces essentielles peuvent présenter rapidement et
de façon subite des signes de dégradation, et cela même lorsque le véhicule n’est pas utilisé (s’il est exposé aux intempéries, par exem-
ple). Un endommagement ou une fuite quelconques ou encore une chute de la pression des pneus peuvent avoir de graves conséquen-
ces. En plus d’un simple contrôle visuel, il est donc extrêmement important de vérifier les points suivants avant chaque randonnée.N.B.:Il convient d’effectuer les contrôles repris dans la liste avant chaque utilisation du véhicule. Ces contrôles ne requièrent que peu de tempset celui-ci sera largement compensé par le surcroît de sécurité et de fiabilité qu’ils procurent.
AVERTISSEMENT
FWA11150
Lorsqu’un élément repris sous “Points à contrôler avant chaque utilisation” ne fonctionne pas correctement, il convient de lefaire contrôler et réparer avant d’utiliser le véhicule.
5VXF1.book Page 1 Thursday, February 12, 2004 11:27 AM
Page 34 of 90
CONTRÔLES AVANT UTILISATION
4-2
4
FAU15601

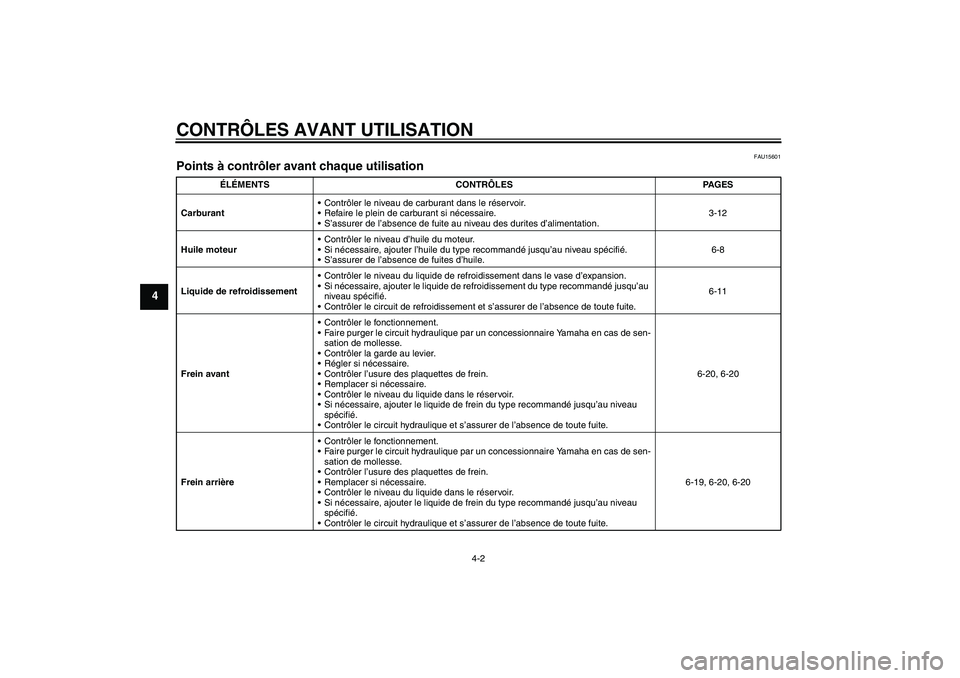

Points à contrôler avant chaque utilisation
ÉLÉMENTS CONTRÔLES PAGES
CarburantContrôler le niveau de carburant dans le réservoir.
Refaire le plein de carburant si nécessaire.
S’assurer de l’absence de fuite au niveau des durites d’alimentation.3-12
Huile moteurContrôler le niveau d’huile du moteur.
Si nécessaire, ajouter l’huile du type recommandé jusqu’au niveau spécifié.
S’assurer de l’absence de fuites d’huile.6-8
Liquide de refroidissementContrôler le niveau du liquide de refroidissement dans le vase d’expansion.
Si nécessaire, ajouter le liquide de refroidissement du type recommandé jusqu’au
niveau spécifié.
Contrôler le circuit de refroidissement et s’assurer de l’absence de toute fuite.6-11
Frein avantContrôler le fonctionnement.
Faire purger le circuit hydraulique par un concessionnaire Yamaha en cas de sen-
sation de mollesse.
Contrôler la garde au levier.
Régler si nécessaire.
Contrôler l’usure des plaquettes de frein.
Remplacer si nécessaire.
Contrôler le niveau du liquide dans le réservoir.
Si nécessaire, ajouter le liquide de frein du type recommandé jusqu’au niveau
spécifié.
Contrôler le circuit hydraulique et s’assurer de l’absence de toute fuite.6-20, 6-20
Frein arrièreContrôler le fonctionnement.
Faire purger le circuit hydraulique par un concessionnaire Yamaha en cas de sen-
sation de mollesse.
Contrôler l’usure des plaquettes de frein.
Remplacer si nécessaire.
Contrôler le niveau du liquide dans le réservoir.
Si nécessaire, ajouter le liquide de frein du type recommandé jusqu’au niveau
spécifié.
Contrôler le circuit hydraulique et s’assurer de l’absence de toute fuite.6-19, 6-20, 6-20
5VXF1.book Page 2 Thursday, February 12, 2004 11:27 AM
Page 35 of 90

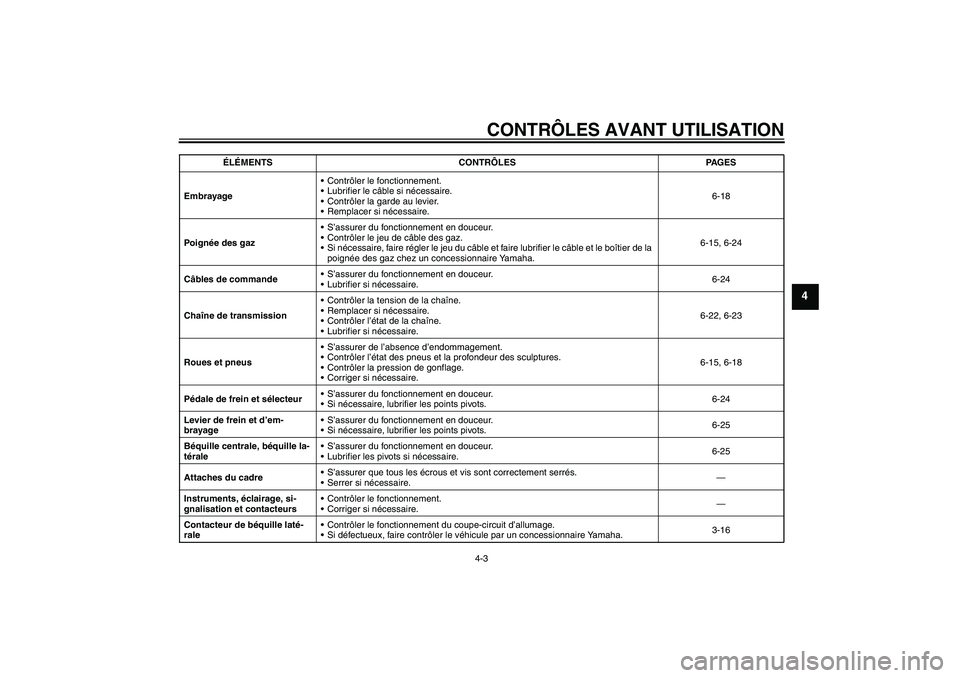

CONTRÔLES AVANT UTILISATION
4-3
4
EmbrayageContrôler le fonctionnement.
Lubrifier le câble si nécessaire.
Contrôler la garde au levier.
Remplacer si nécessaire.6-18
Po i gnée des gazS’assurer du fonctionnement en douceur.
Contrôler le jeu de câble des gaz.
Si nécessaire, faire régler le jeu du câble et faire lubrifier le câble et le boîtier de la
poignée des gaz chez un concessionnaire Yamaha.6-15, 6-24
Câbles de commandeS’assurer du fonctionnement en douceur.
Lubrifier si nécessaire.6-24
Chaîne de transmissionContrôler la tension de la chaîne.
Remplacer si nécessaire.
Contrôler l’état de la chaîne.
Lubrifier si nécessaire.6-22, 6-23
Roues et pneusS’assurer de l’absence d’endommagement.
Contrôler l’état des pneus et la profondeur des sculptures.
Contrôler la pression de gonflage.
Corriger si nécessaire.6-15, 6-18
Pédale de frein et sélecteurS’assurer du fonctionnement en douceur.
Si nécessaire, lubrifier les points pivots.6-24
Levier de frein et d’em-
brayageS’assurer du fonctionnement en douceur.
Si nécessaire, lubrifier les points pivots.6-25
Béquille centrale, béquille la-
téraleS’assurer du fonctionnement en douceur.
Lubrifier les pivots si nécessaire.6-25
Attaches du cadreS’assurer que tous les écrous et vis sont correctement serrés.
Serrer si nécessaire.—
Instruments, éclairage, si-
gnalisation et contacteursContrôler le fonctionnement.
Corriger si nécessaire.—
Contacteur de béquille laté-
raleContrôler le fonctionnement du coupe-circuit d’allumage.
Si défectueux, faire contrôler le véhicule par un concessionnaire Yamaha.3-16 ÉLÉMENTS CONTRÔLES PAGES
5VXF1.book Page 3 Thursday, February 12, 2004 11:27 AM
Page 36 of 90

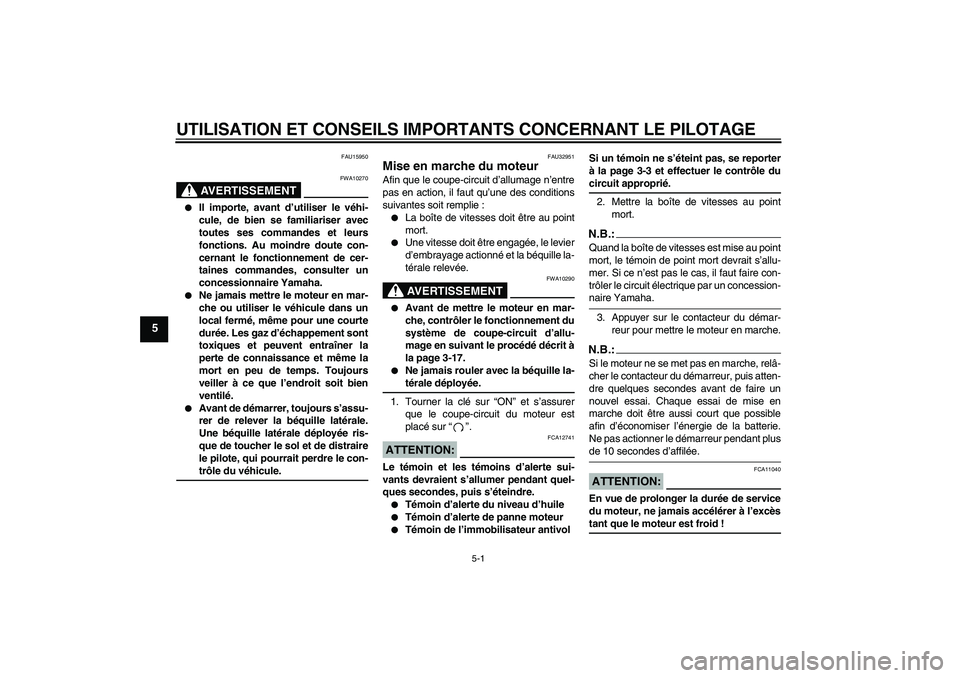

UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE
5-1
5
FAU15950
AVERTISSEMENT
FWA10270
Il importe, avant d’utiliser le véhi-
cule, de bien se familiariser avec
toutes ses commandes et leurs
fonctions. Au moindre doute con-
cernant le fonctionnement de cer-
taines commandes, consulter un
concessionnaire Yamaha.
Ne jamais mettre le moteur en mar-
che ou utiliser le véhicule dans un
local fermé, même pour une courte
durée. Les gaz d’échappement sont
toxiques et peuvent entraîner la
perte de connaissance et même la
mort en peu de temps. Toujours
veiller à ce que l’endroit soit bien
ventilé.
Avant de démarrer, toujours s’assu-
rer de relever la béquille latérale.
Une béquille latérale déployée ris-
que de toucher le sol et de distraire
le pilote, qui pourrait perdre le con-trôle du véhicule.
FAU32951
Mise en marche du moteur Afin que le coupe-circuit d’allumage n’entre
pas en action, il faut qu’une des conditions
suivantes soit remplie :
La boîte de vitesses doit être au point
mort.
Une vitesse doit être engagée, le levier
d’embrayage actionné et la béquille la-
térale relevée.AVERTISSEMENT
FWA10290
Avant de mettre le moteur en mar-
che, contrôler le fonctionnement du
système de coupe-circuit d’allu-
mage en suivant le procédé décrit à
la page 3-17.
Ne jamais rouler avec la béquille la-térale déployée.
1. Tourner la clé sur “ON” et s’assurer
que le coupe-circuit du moteur est
placé sur “”.
ATTENTION:
FCA12741
Le témoin et les témoins d’alerte sui-
vants devraient s’allumer pendant quel-
ques secondes, puis s’éteindre.
Témoin d’alerte du niveau d’huile
Témoin d’alerte de panne moteur
Témoin de l’immobilisateur antivolSi un témoin ne s’éteint pas, se reporter
à la page 3-3 et effectuer le contrôle du
circuit approprié.
2. Mettre la boîte de vitesses au point
mort.N.B.:Quand la boîte de vitesses est mise au point
mort, le témoin de point mort devrait s’allu-
mer. Si ce n’est pas le cas, il faut faire con-
trôler le circuit électrique par un concession-naire Yamaha.
3. Appuyer sur le contacteur du démar-
reur pour mettre le moteur en marche.N.B.:Si le moteur ne se met pas en marche, relâ-
cher le contacteur du démarreur, puis atten-
dre quelques secondes avant de faire un
nouvel essai. Chaque essai de mise en
marche doit être aussi court que possible
afin d’économiser l’énergie de la batterie.
Ne pas actionner le démarreur pendant plusde 10 secondes d’affilée.ATTENTION:
FCA11040
En vue de prolonger la durée de service
du moteur, ne jamais accélérer à l’excèstant que le moteur est froid !
5VXF1.book Page 1 Thursday, February 12, 2004 11:27 AM
Page 37 of 90

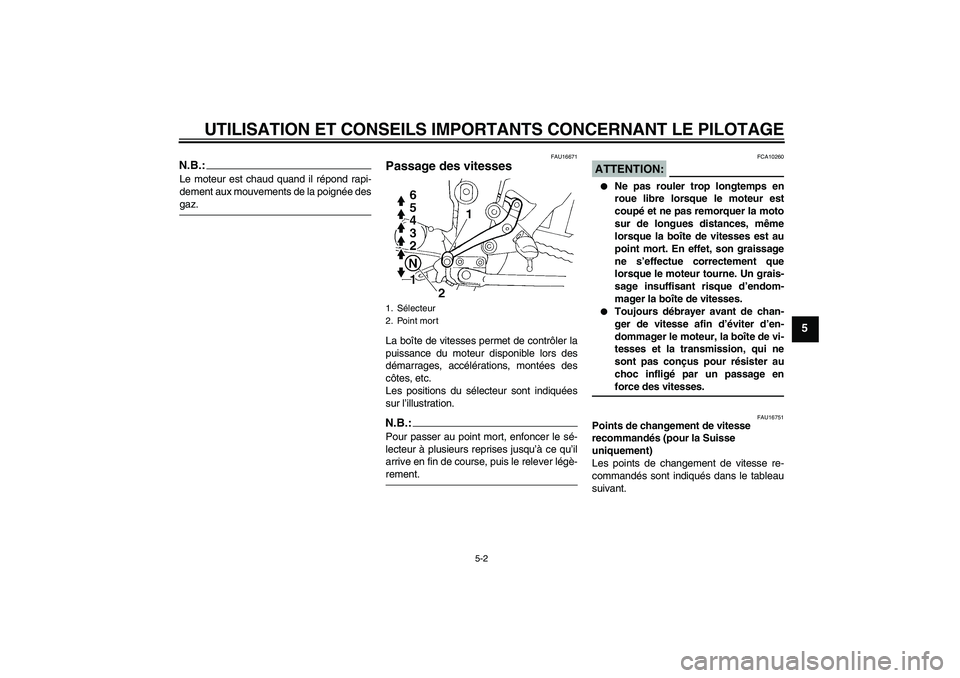

UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE
5-2
5
N.B.:Le moteur est chaud quand il répond rapi-
dement aux mouvements de la poignée desgaz.
FAU16671
Passage des vitesses La boîte de vitesses permet de contrôler la
puissance du moteur disponible lors des
démarrages, accélérations, montées des
côtes, etc.
Les positions du sélecteur sont indiquées
sur l’illustration.N.B.:Pour passer au point mort, enfoncer le sé-
lecteur à plusieurs reprises jusqu’à ce qu’il
arrive en fin de course, puis le relever légè-rement.
ATTENTION:
FCA10260
Ne pas rouler trop longtemps en
roue libre lorsque le moteur est
coupé et ne pas remorquer la moto
sur de longues distances, même
lorsque la boîte de vitesses est au
point mort. En effet, son graissage
ne s’effectue correctement que
lorsque le moteur tourne. Un grais-
sage insuffisant risque d’endom-
mager la boîte de vitesses.
Toujours débrayer avant de chan-
ger de vitesse afin d’éviter d’en-
dommager le moteur, la boîte de vi-
tesses et la transmission, qui ne
sont pas conçus pour résister au
choc infligé par un passage enforce des vitesses.
FAU16751
Points de changement de vitesse
recommandés (pour la Suisse
uniquement)
Les points de changement de vitesse re-
commandés sont indiqués dans le tableau
suivant.
1. Sélecteur
2. Point mort
5VXF1.book Page 2 Thursday, February 12, 2004 11:27 AM
Page 38 of 90

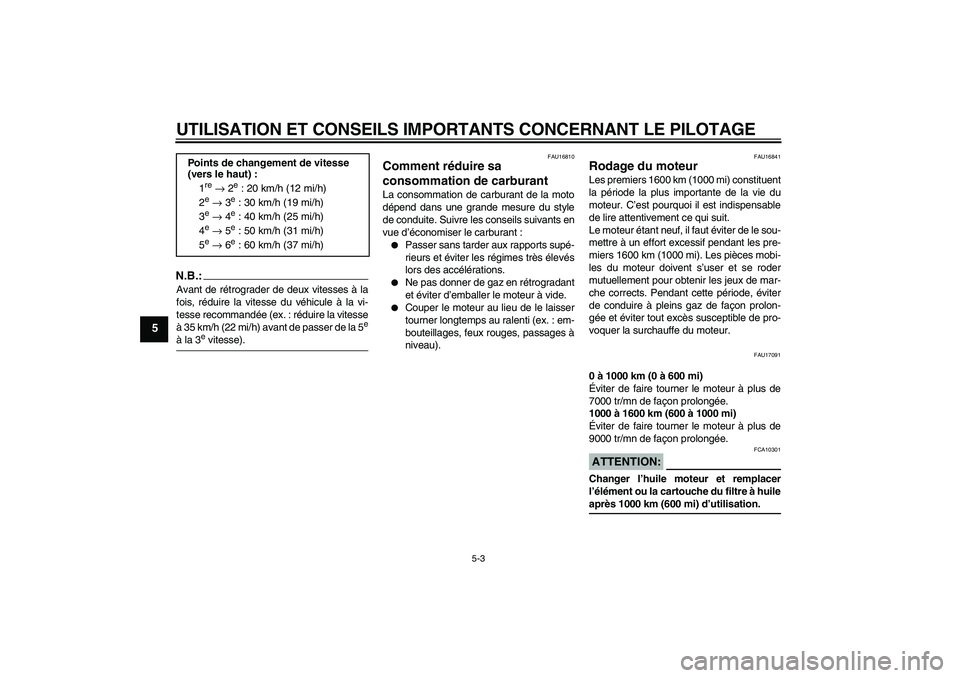

UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE
5-3
5
N.B.:Avant de rétrograder de deux vitesses à la
fois, réduire la vitesse du véhicule à la vi-
tesse recommandée (ex. : réduire la vitesse
à 35 km/h (22 mi/h) avant de passer de la 5
e
à la 3
e vitesse).
FAU16810
Comment réduire sa
consommation de carburant La consommation de carburant de la moto
dépend dans une grande mesure du style
de conduite. Suivre les conseils suivants en
vue d’économiser le carburant :
Passer sans tarder aux rapports supé-
rieurs et éviter les régimes très élevés
lors des accélérations.
Ne pas donner de gaz en rétrogradant
et éviter d’emballer le moteur à vide.
Couper le moteur au lieu de le laisser
tourner longtemps au ralenti (ex. : em-
bouteillages, feux rouges, passages à
niveau).
FAU16841
Rodage du moteur Les premiers 1600 km (1000 mi) constituent
la période la plus importante de la vie du
moteur. C’est pourquoi il est indispensable
de lire attentivement ce qui suit.
Le moteur étant neuf, il faut éviter de le sou-
mettre à un effort excessif pendant les pre-
miers 1600 km (1000 mi). Les pièces mobi-
les du moteur doivent s’user et se roder
mutuellement pour obtenir les jeux de mar-
che corrects. Pendant cette période, éviter
de conduire à pleins gaz de façon prolon-
gée et éviter tout excès susceptible de pro-
voquer la surchauffe du moteur.
FAU17091
0 à 1000 km (0 à 600 mi)
Éviter de faire tourner le moteur à plus de
7000 tr/mn de façon prolongée.
1000 à 1600 km (600 à 1000 mi)
Éviter de faire tourner le moteur à plus de
9000 tr/mn de façon prolongée.ATTENTION:
FCA10301
Changer l’huile moteur et remplacer
l’élément ou la cartouche du filtre à huileaprès 1000 km (600 mi) d’utilisation. Points de changement de vitesse
(vers le haut) :
1
re → 2
e : 20 km/h (12 mi/h)
2
e → 3
e : 30 km/h (19 mi/h)
3
e → 4
e : 40 km/h (25 mi/h)
4
e → 5
e : 50 km/h (31 mi/h)
5
e → 6
e : 60 km/h (37 mi/h)
5VXF1.book Page 3 Thursday, February 12, 2004 11:27 AM
Page 39 of 90

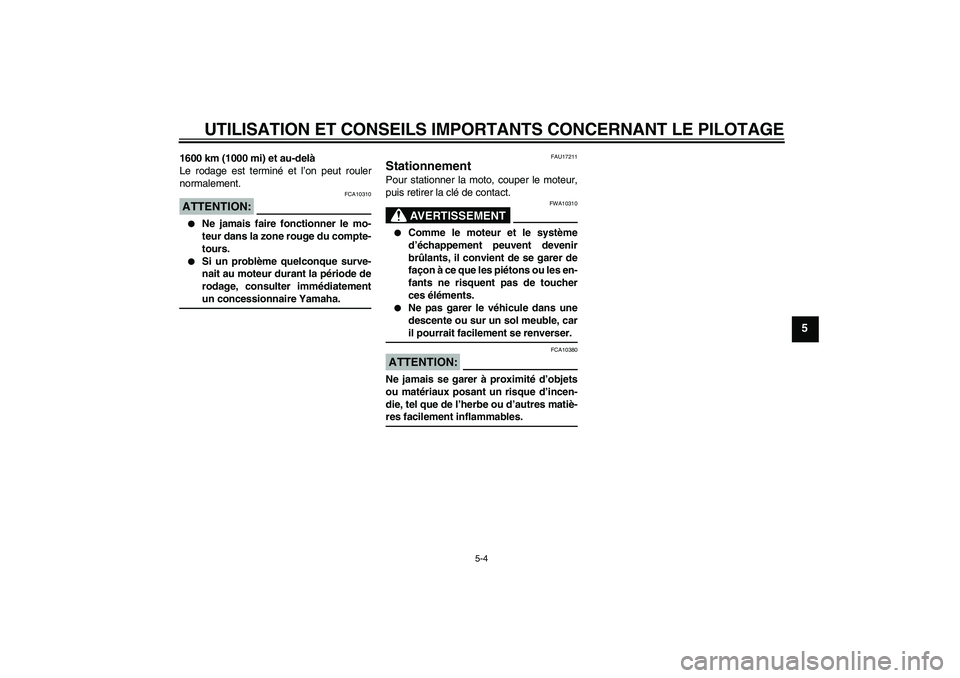

UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE
5-4
5
1600 km (1000 mi) et au-delà
Le rodage est terminé et l’on peut rouler
normalement.ATTENTION:
FCA10310
Ne jamais faire fonctionner le mo-
teur dans la zone rouge du compte-
tours.
Si un problème quelconque surve-
nait au moteur durant la période de
rodage, consulter immédiatementun concessionnaire Yamaha.
FAU17211
Stationnement Pour stationner la moto, couper le moteur,
puis retirer la clé de contact.
AVERTISSEMENT
FWA10310
Comme le moteur et le système
d’échappement peuvent devenir
brûlants, il convient de se garer de
façon à ce que les piétons ou les en-
fants ne risquent pas de toucher
ces éléments.
Ne pas garer le véhicule dans une
descente ou sur un sol meuble, caril pourrait facilement se renverser.
ATTENTION:
FCA10380
Ne jamais se garer à proximité d’objets
ou matériaux posant un risque d’incen-
die, tel que de l’herbe ou d’autres matiè-res facilement inflammables.
5VXF1.book Page 4 Thursday, February 12, 2004 11:27 AM
Page 40 of 90

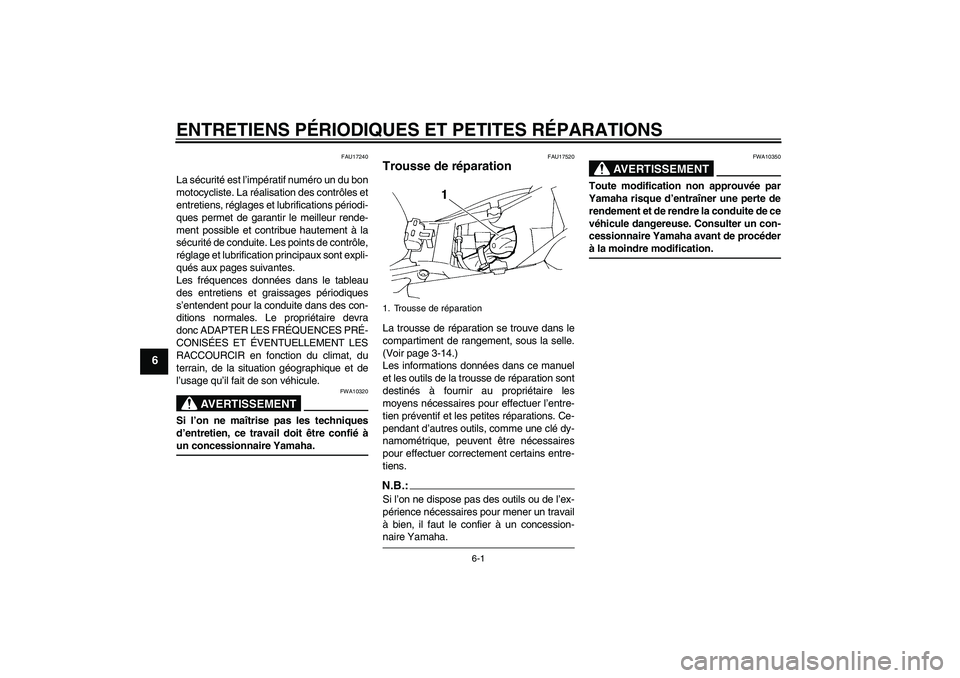

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-1
6
FAU17240
La sécurité est l’impératif numéro un du bon
motocycliste. La réalisation des contrôles et
entretiens, réglages et lubrifications périodi-
ques permet de garantir le meilleur rende-
ment possible et contribue hautement à la
sécurité de conduite. Les points de contrôle,
réglage et lubrification principaux sont expli-
qués aux pages suivantes.
Les fréquences données dans le tableau
des entretiens et graissages périodiques
s’entendent pour la conduite dans des con-
ditions normales. Le propriétaire devra
donc ADAPTER LES FRÉQUENCES PRÉ-
CONISÉES ET ÉVENTUELLEMENT LES
RACCOURCIR en fonction du climat, du
terrain, de la situation géographique et de
l’usage qu’il fait de son véhicule.
AVERTISSEMENT
FWA10320
Si l’on ne maîtrise pas les techniques
d’entretien, ce travail doit être confié àun concessionnaire Yamaha.
FAU17520
Trousse de réparation La trousse de réparation se trouve dans le
compartiment de rangement, sous la selle.
(Voir page 3-14.)
Les informations données dans ce manuel
et les outils de la trousse de réparation sont
destinés à fournir au propriétaire les
moyens nécessaires pour effectuer l’entre-
tien préventif et les petites réparations. Ce-
pendant d’autres outils, comme une clé dy-
namométrique, peuvent être nécessaires
pour effectuer correctement certains entre-
tiens.N.B.:Si l’on ne dispose pas des outils ou de l’ex-
périence nécessaires pour mener un travail
à bien, il faut le confier à un concession-naire Yamaha.
AVERTISSEMENT
FWA10350
Toute modification non approuvée par
Yamaha risque d’entraîner une perte de
rendement et de rendre la conduite de ce
véhicule dangereuse. Consulter un con-
cessionnaire Yamaha avant de procéderà la moindre modification.
1. Trousse de réparation
5VXF1.book Page 1 Thursday, February 12, 2004 11:27 AM
