YAMAHA FZ6 S 2005 Manuale duso (in Italian)

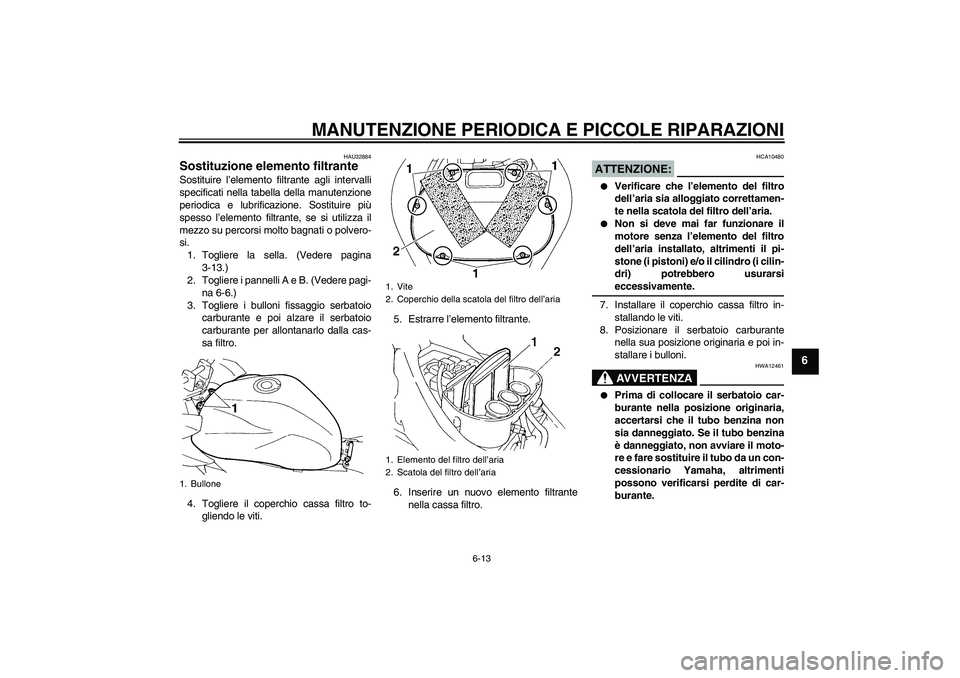

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-13
6
HAU32884
Sostituzione elemento filtrante Sostituire l’elemento filtrante agli intervalli
specificati nella tabella della manutenzione
periodica e lubrificazione. Sostituire più
spesso l’elemento filtrante, se si utilizza il
mezzo su percorsi molto bagnati o polvero-
si.
1. Togliere la sella. (Vedere pagina
3-13.)
2. Togliere i pannelli A e B. (Vedere pagi-
na 6-6.)
3. Togliere i bulloni fissaggio serbatoio
carburante e poi alzare il serbatoio
carburante per allontanarlo dalla cas-
sa filtro.
4. Togliere il coperchio cassa filtro to-
gliendo le viti.5. Estrarre l’elemento filtrante.
6. Inserire un nuovo elemento filtrante
nella cassa filtro.
ATTENZIONE:
HCA10480


Verificare che l’elemento del filtro
dell’aria sia alloggiato correttamen-
te nella scatola del filtro dell’aria.


Non si deve mai far funzionare il
motore senza l’elemento del filtro
dell’aria installato, altrimenti il pi-
stone (i pistoni) e/o il cilindro (i cilin-
dri) potrebbero usurarsieccessivamente.
7. Installare il coperchio cassa filtro in-
stallando le viti.
8. Posizionare il serbatoio carburante
nella sua posizione originaria e poi in-
stallare i bulloni.AVVERTENZA
HWA12461


Prima di collocare il serbatoio car-
burante nella posizione originaria,
accertarsi che il tubo benzina non
sia danneggiato. Se il tubo benzina
è danneggiato, non avviare il moto-
re e fare sostituire il tubo da un con-
cessionario Yamaha, altrimenti
possono verificarsi perdite di car-
burante.
1. Bullone
1. Vite
2. Coperchio della scatola del filtro dell’aria
1. Elemento del filtro dell’aria
2. Scatola del filtro dell’aria
U5VXH2H0.book Page 13 Friday, July 9, 2004 9:30 AM

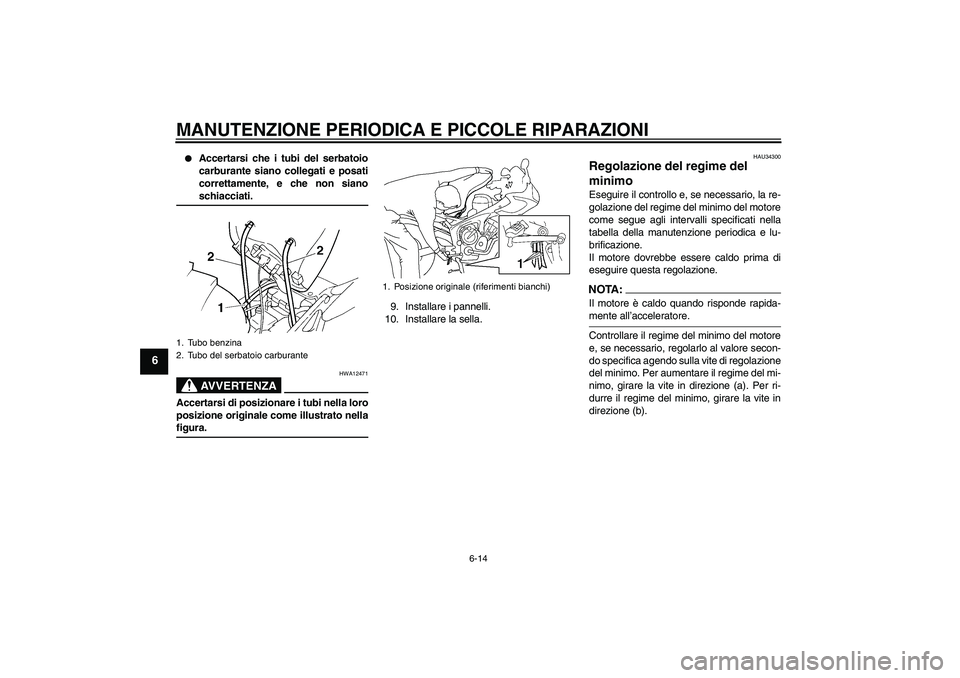

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-14
6


Accertarsi che i tubi del serbatoio
carburante siano collegati e posati
correttamente, e che non sianoschiacciati.AVVERTENZA
HWA12471
Accertarsi di posizionare i tubi nella loro
posizione originale come illustrato nellafigura.9. Installare i pannelli.
10. Installare la sella.
HAU34300
Regolazione del regime del
minimo Eseguire il controllo e, se necessario, la re-
golazione del regime del minimo del motore
come segue agli intervalli specificati nella
tabella della manutenzione periodica e lu-
brificazione.
Il motore dovrebbe essere caldo prima di
eseguire questa regolazione.NOTA :
Il motore è caldo quando risponde rapida-mente all’acceleratore.
Controllare il regime del minimo del motore
e, se necessario, regolarlo al valore secon-
do specifica agendo sulla vite di regolazione
del minimo. Per aumentare il regime del mi-
nimo, girare la vite in direzione (a). Per ri-
durre il regime del minimo, girare la vite in
direzione (b).
1. Tubo benzina
2. Tubo del serbatoio carburante
1. Posizione originale (riferimenti bianchi)
U5VXH2H0.book Page 14 Friday, July 9, 2004 9:30 AM

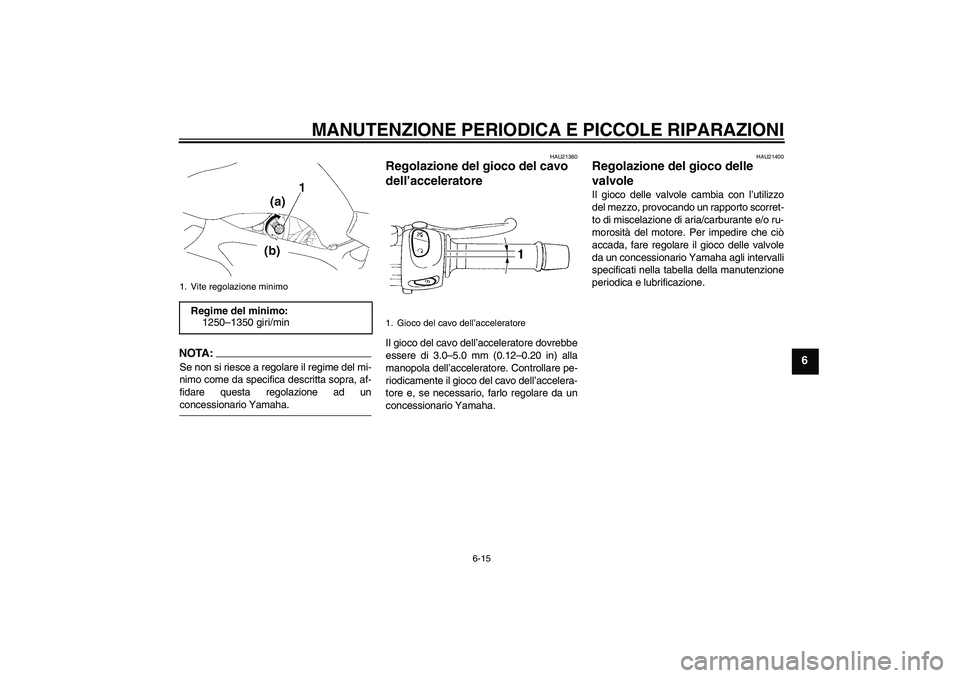

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-15
6
NOTA:Se non si riesce a regolare il regime del mi-
nimo come da specifica descritta sopra, af-
fidare questa regolazione ad unconcessionario Yamaha.
HAU21380
Regolazione del gioco del cavo
dell’acceleratore Il gioco del cavo dell’acceleratore dovrebbe
essere di 3.0–5.0 mm (0.12–0.20 in) alla
manopola dell’acceleratore. Controllare pe-
riodicamente il gioco del cavo dell’accelera-
tore e, se necessario, farlo regolare da un
concessionario Yamaha.
HAU21400
Regolazione del gioco delle
valvole Il gioco delle valvole cambia con l’utilizzo
del mezzo, provocando un rapporto scorret-
to di miscelazione di aria/carburante e/o ru-
morosità del motore. Per impedire che ciò
accada, fare regolare il gioco delle valvole
da un concessionario Yamaha agli intervalli
specificati nella tabella della manutenzione
periodica e lubrificazione.
1. Vite regolazione minimoRegime del minimo:
1250–1350 giri/min
1. Gioco del cavo dell’acceleratore
U5VXH2H0.book Page 15 Friday, July 9, 2004 9:30 AM

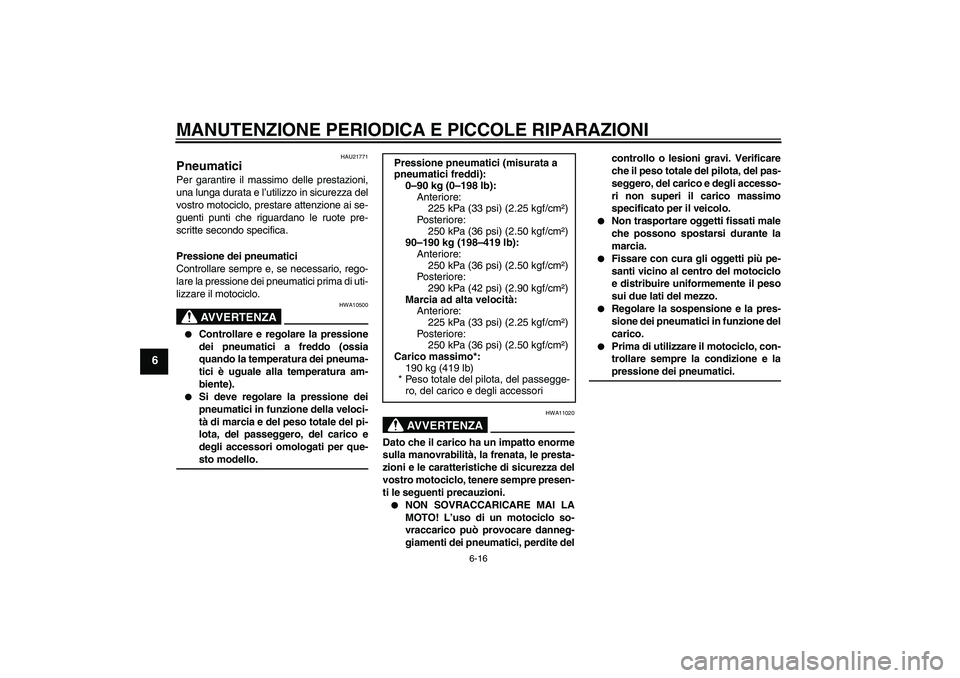

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-16
6
HAU21771
Pneumatici Per garantire il massimo delle prestazioni,
una lunga durata e l’utilizzo in sicurezza del
vostro motociclo, prestare attenzione ai se-
guenti punti che riguardano le ruote pre-
scritte secondo specifica.
Pressione dei pneumatici
Controllare sempre e, se necessario, rego-
lare la pressione dei pneumatici prima di uti-
lizzare il motociclo.
AVVERTENZA
HWA10500


Controllare e regolare la pressione
dei pneumatici a freddo (ossia
quando la temperatura dei pneuma-
tici è uguale alla temperatura am-
biente).


Si deve regolare la pressione dei
pneumatici in funzione della veloci-
tà di marcia e del peso totale del pi-
lota, del passeggero, del carico e
degli accessori omologati per que-sto modello.
AVVERTENZA
HWA11020
Dato che il carico ha un impatto enorme
sulla manovrabilità, la frenata, le presta-
zioni e le caratteristiche di sicurezza del
vostro motociclo, tenere sempre presen-
ti le seguenti precauzioni.

NON SOVRACCARICARE MAI LA
MOTO! L’uso di un motociclo so-
vraccarico può provocare danneg-
giamenti dei pneumatici, perdite delcontrollo o lesioni gravi. Verificare
che il peso totale del pilota, del pas-
seggero, del carico e degli accesso-
ri non superi il carico massimo
specificato per il veicolo.


Non trasportare oggetti fissati male
che possono spostarsi durante la
marcia.


Fissare con cura gli oggetti più pe-
santi vicino al centro del motociclo
e distribuire uniformemente il peso
sui due lati del mezzo.


Regolare la sospensione e la pres-
sione dei pneumatici in funzione del
carico.


Prima di utilizzare il motociclo, con-
trollare sempre la condizione e lapressione dei pneumatici. Pressione pneumatici (misurata a
pneumatici freddi):
0–90 kg (0–198 lb):
Anteriore:
225 kPa (33 psi) (2.25 kgf/cm²)
Poster iore:
250 kPa (36 psi) (2.50 kgf/cm²)
90–190 kg (198–419 lb):
Anteriore:
250 kPa (36 psi) (2.50 kgf/cm²)
Poster iore:
290 kPa (42 psi) (2.90 kgf/cm²)
Marcia ad alta velocità:
Anteriore:
225 kPa (33 psi) (2.25 kgf/cm²)
Poster iore:
250 kPa (36 psi) (2.50 kgf/cm²)
Carico massimo*:
190 kg (419 lb)
* Peso totale del pilota, del passegge-
ro, del carico e degli accessori
U5VXH2H0.book Page 16 Friday, July 9, 2004 9:30 AM

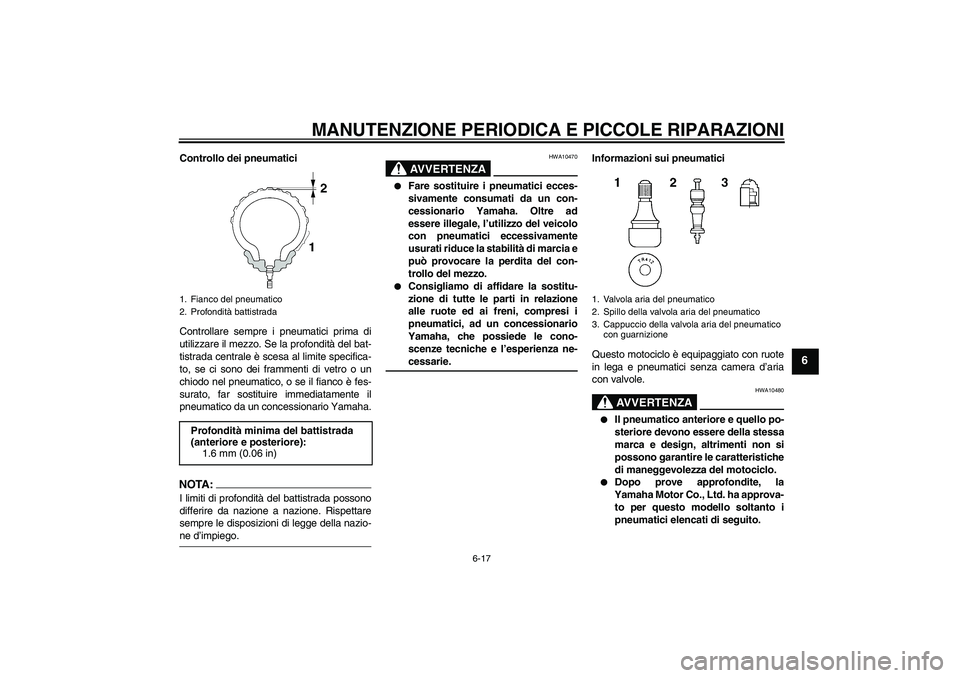

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-17
6
Controllo dei pneumatici
Controllare sempre i pneumatici prima di
utilizzare il mezzo. Se la profondità del bat-
tistrada centrale è scesa al limite specifica-
to, se ci sono dei frammenti di vetro o un
chiodo nel pneumatico, o se il fianco è fes-
surato, far sostituire immediatamente il
pneumatico da un concessionario Yamaha.NOTA:I limiti di profondità del battistrada possono
differire da nazione a nazione. Rispettare
sempre le disposizioni di legge della nazio-ne d’impiego.
AVVERTENZA
HWA10470


Fare sostituire i pneumatici ecces-
sivamente consumati da un con-
cessionario Yamaha. Oltre ad
essere illegale, l’utilizzo del veicolo
con pneumatici eccessivamente
usurati riduce la stabilità di marcia e
può provocare la perdita del con-
trollo del mezzo.


Consigliamo di affidare la sostitu-
zione di tutte le parti in relazione
alle ruote ed ai freni, compresi i
pneumatici, ad un concessionario
Yamaha, che possiede le cono-
scenze tecniche e l’esperienza ne-cessarie.Informazioni sui pneumatici
Questo motociclo è equipaggiato con ruote
in lega e pneumatici senza camera d’aria
con valvole.
AVVERTENZA
HWA10480


Il pneumatico anteriore e quello po-
steriore devono essere della stessa
marca e design, altrimenti non si
possono garantire le caratteristiche
di maneggevolezza del motociclo.


Dopo prove approfondite, la
Yamaha Motor Co., Ltd. ha approva-
to per questo modello soltanto i
pneumatici elencati di seguito.
1. Fianco del pneumatico
2. Profondità battistradaProfondità minima del battistrada
(anteriore e posteriore):
1.6 mm (0.06 in)
1. Valvola aria del pneumatico
2. Spillo della valvola aria del pneumatico
3. Cappuccio della valvola aria del pneumatico
con guarnizione
U5VXH2H0.book Page 17 Friday, July 9, 2004 9:30 AM

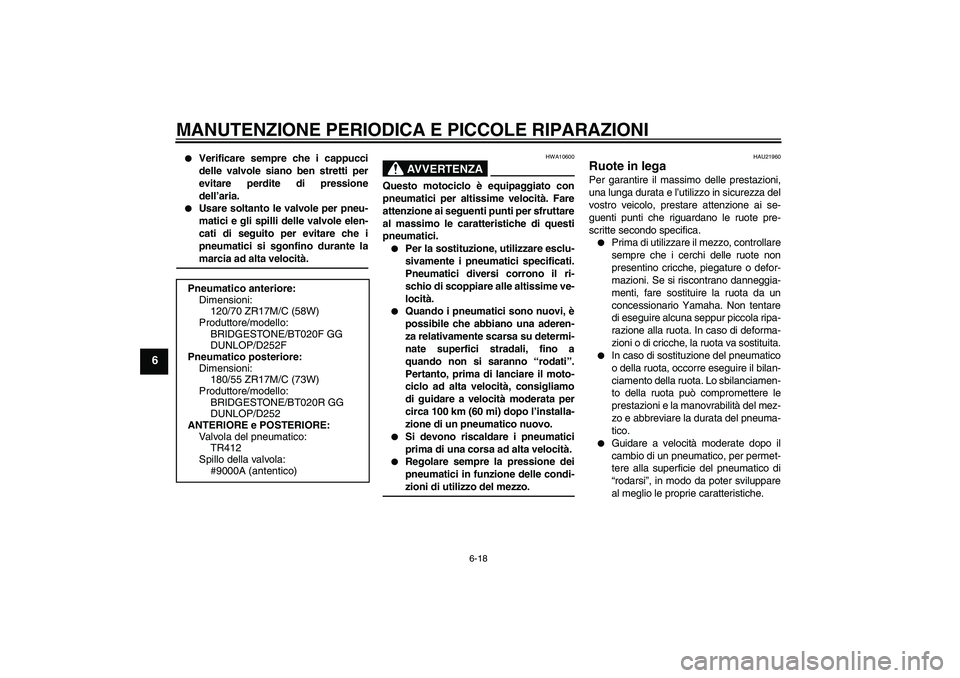

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-18
6


Verificare sempre che i cappucci
delle valvole siano ben stretti per
evitare perdite di pressione
dell’aria.


Usare soltanto le valvole per pneu-
matici e gli spilli delle valvole elen-
cati di seguito per evitare che i
pneumatici si sgonfino durante lamarcia ad alta velocità.
AVVERTENZA
HWA10600
Questo motociclo è equipaggiato con
pneumatici per altissime velocità. Fare
attenzione ai seguenti punti per sfruttare
al massimo le caratteristiche di questi
pneumatici.

Per la sostituzione, utilizzare esclu-
sivamente i pneumatici specificati.
Pneumatici diversi corrono il ri-
schio di scoppiare alle altissime ve-
locità.


Quando i pneumatici sono nuovi, è
possibile che abbiano una aderen-
za relativamente scarsa su determi-
nate superfici stradali, fino a
quando non si saranno “rodati”.
Pertanto, prima di lanciare il moto-
ciclo ad alta velocità, consigliamo
di guidare a velocità moderata per
circa 100 km (60 mi) dopo l’installa-
zione di un pneumatico nuovo.


Si devono riscaldare i pneumatici
prima di una corsa ad alta velocità.


Regolare sempre la pressione dei
pneumatici in funzione delle condi-zioni di utilizzo del mezzo.
HAU21960
Ruote in lega Per garantire il massimo delle prestazioni,
una lunga durata e l’utilizzo in sicurezza del
vostro veicolo, prestare attenzione ai se-
guenti punti che riguardano le ruote pre-
scritte secondo specifica.

Prima di utilizzare il mezzo, controllare
sempre che i cerchi delle ruote non
presentino cricche, piegature o defor-
mazioni. Se si riscontrano danneggia-
menti, fare sostituire la ruota da un
concessionario Yamaha. Non tentare
di eseguire alcuna seppur piccola ripa-
razione alla ruota. In caso di deforma-
zioni o di cricche, la ruota va sostituita.


In caso di sostituzione del pneumatico
o della ruota, occorre eseguire il bilan-
ciamento della ruota. Lo sbilanciamen-
to della ruota può compromettere le
prestazioni e la manovrabilità del mez-
zo e abbreviare la durata del pneuma-
tico.


Guidare a velocità moderate dopo il
cambio di un pneumatico, per permet-
tere alla superficie del pneumatico di
“rodarsi”, in modo da poter sviluppare
al meglio le proprie caratteristiche. Pneumatico anteriore:
Dimensioni:
120/70 ZR17M/C (58W)
Produttore/modello:
BRIDGESTONE/BT020F GG
DUNLOP/D252F
Pneumatico posteriore:
Dimensioni:
180/55 ZR17M/C (73W)
Produttore/modello:
BRIDGESTONE/BT020R GG
DUNLOP/D252
ANTERIORE e POSTERIORE:
Valvola del pneumatico:
TR412
Spillo della valvola:
#9000A (antentico)
U5VXH2H0.book Page 18 Friday, July 9, 2004 9:30 AM

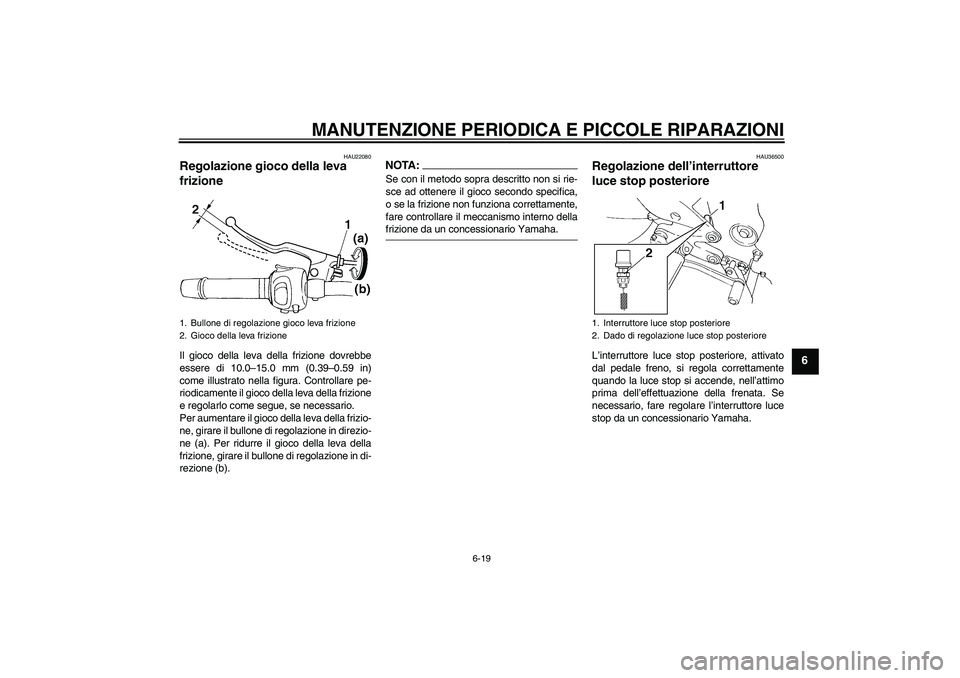

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-19
6
HAU22080
Regolazione gioco della leva
frizione Il gioco della leva della frizione dovrebbe
essere di 10.0–15.0 mm (0.39–0.59 in)
come illustrato nella figura. Controllare pe-
riodicamente il gioco della leva della frizione
e regolarlo come segue, se necessario.
Per aumentare il gioco della leva della frizio-
ne, girare il bullone di regolazione in direzio-
ne (a). Per ridurre il gioco della leva della
frizione, girare il bullone di regolazione in di-
rezione (b).
NOTA:Se con il metodo sopra descritto non si rie-
sce ad ottenere il gioco secondo specifica,
o se la frizione non funziona correttamente,
fare controllare il meccanismo interno dellafrizione da un concessionario Yamaha.
HAU36500
Regolazione dell’interruttore
luce stop posteriore L’interruttore luce stop posteriore, attivato
dal pedale freno, si regola correttamente
quando la luce stop si accende, nell’attimo
prima dell’effettuazione della frenata. Se
necessario, fare regolare l’interruttore luce
stop da un concessionario Yamaha.
1. Bullone di regolazione gioco leva frizione
2. Gioco della leva frizione
1. Interruttore luce stop posteriore
2. Dado di regolazione luce stop posteriore
U5VXH2H0.book Page 19 Friday, July 9, 2004 9:30 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-20
6
HAU22390

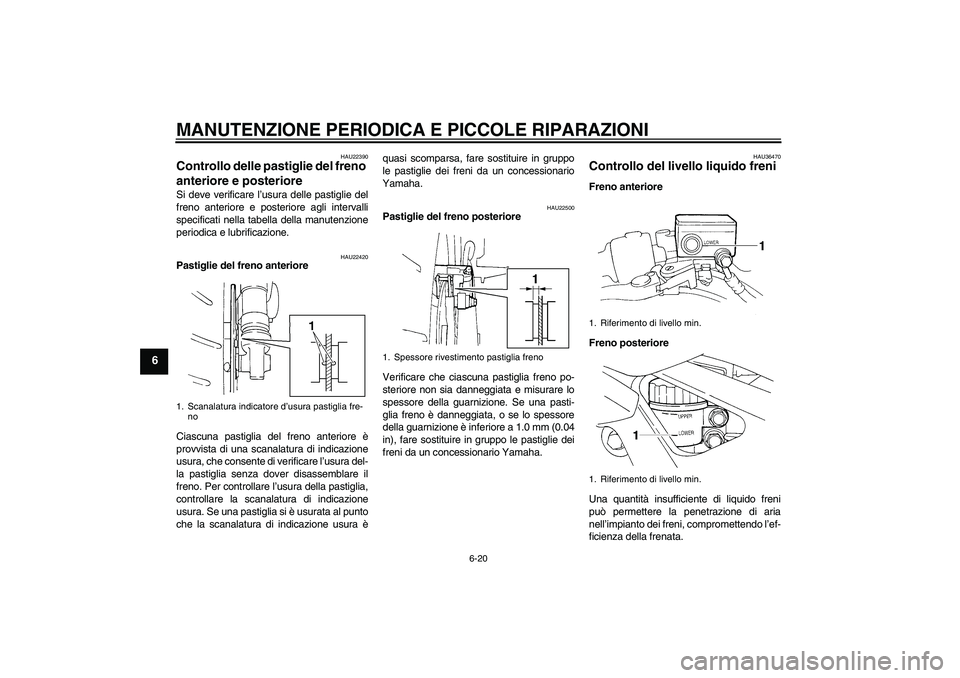

Controllo delle pastiglie del freno
anteriore e posteriore Si deve verificare l’usura delle pastiglie del
freno anteriore e posteriore agli intervalli
specificati nella tabella della manutenzione
periodica e lubrificazione.
HAU22420
Pastiglie del freno anteriore
Ciascuna pastiglia del freno anteriore è
provvista di una scanalatura di indicazione
usura, che consente di verificare l’usura del-
la pastiglia senza dover disassemblare il
freno. Per controllare l’usura della pastiglia,
controllare la scanalatura di indicazione
usura. Se una pastiglia si è usurata al punto
che la scanalatura di indicazione usura èquasi scomparsa, fare sostituire in gruppo
le pastiglie dei freni da un concessionario
Yamaha.
HAU22500
Pastiglie del freno posteriore
Verificare che ciascuna pastiglia freno po-
steriore non sia danneggiata e misurare lo
spessore della guarnizione. Se una pasti-
glia freno è danneggiata, o se lo spessore
della guarnizione è inferiore a 1.0 mm (0.04
in), fare sostituire in gruppo le pastiglie dei
freni da un concessionario Yamaha.
HAU36470
Controllo del livello liquido freni Freno anteriore
Freno posteriore
Una quantità insufficiente di liquido freni
può permettere la penetrazione di aria
nell’impianto dei freni, compromettendo l’ef-
ficienza della frenata.
1. Scanalatura indicatore d’usura pastiglia fre-
no
1. Spessore rivestimento pastiglia freno
1. Riferimento di livello min.
1. Riferimento di livello min.
U5VXH2H0.book Page 20 Friday, July 9, 2004 9:30 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-21
6

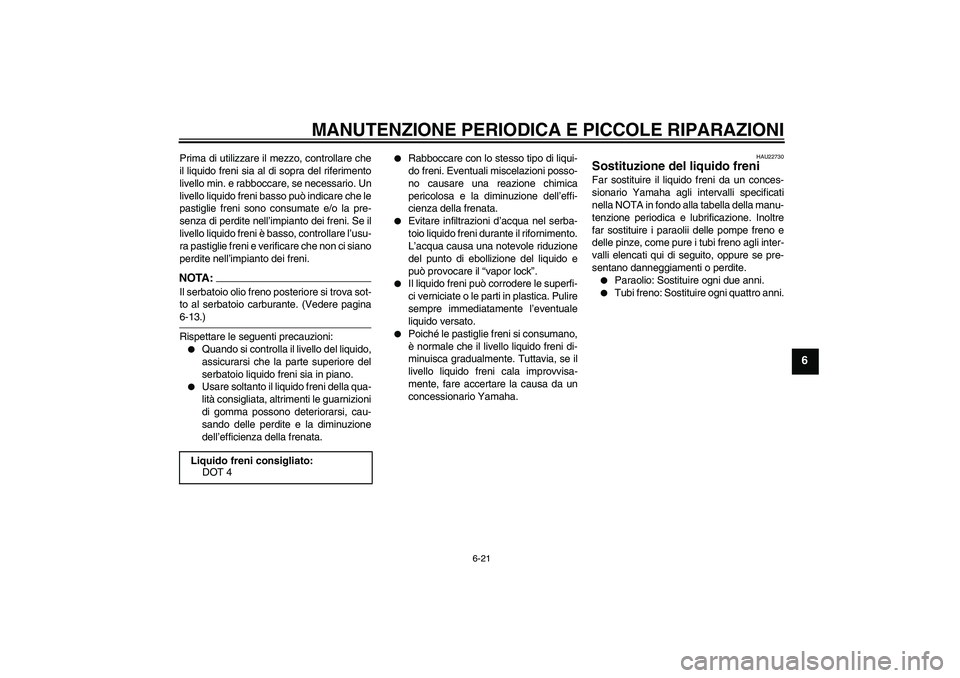

Prima di utilizzare il mezzo, controllare che
il liquido freni sia al di sopra del riferimento
livello min. e rabboccare, se necessario. Un
livello liquido freni basso può indicare che le
pastiglie freni sono consumate e/o la pre-
senza di perdite nell’impianto dei freni. Se il
livello liquido freni è basso, controllare l’usu-
ra pastiglie freni e verificare che non ci siano
perdite nell’impianto dei freni.NOTA:Il serbatoio olio freno posteriore si trova sot-
to al serbatoio carburante. (Vedere pagina6-13.)
Rispettare le seguenti precauzioni:

Quando si controlla il livello del liquido,
assicurarsi che la parte superiore del
serbatoio liquido freni sia in piano.


Usare soltanto il liquido freni della qua-
lità consigliata, altrimenti le guarnizioni
di gomma possono deteriorarsi, cau-
sando delle perdite e la diminuzione
dell’efficienza della frenata.


Rabboccare con lo stesso tipo di liqui-
do freni. Eventuali miscelazioni posso-
no causare una reazione chimica
pericolosa e la diminuzione dell’effi-
cienza della frenata.


Evitare infiltrazioni d’acqua nel serba-
toio liquido freni durante il rifornimento.
L’acqua causa una notevole riduzione
del punto di ebollizione del liquido e
può provocare il “vapor lock”.


Il liquido freni può corrodere le superfi-
ci verniciate o le parti in plastica. Pulire
sempre immediatamente l’eventuale
liquido versato.


Poiché le pastiglie freni si consumano,
è normale che il livello liquido freni di-
minuisca gradualmente. Tuttavia, se il
livello liquido freni cala improvvisa-
mente, fare accertare la causa da un
concessionario Yamaha.
HAU22730
Sostituzione del liquido freni Far sostituire il liquido freni da un conces-
sionario Yamaha agli intervalli specificati
nella NOTA in fondo alla tabella della manu-
tenzione periodica e lubrificazione. Inoltre
far sostituire i paraolii delle pompe freno e
delle pinze, come pure i tubi freno agli inter-
valli elencati qui di seguito, oppure se pre-
sentano danneggiamenti o perdite.

Paraolio: Sostituire ogni due anni.


Tubi freno: Sostituire ogni quattro anni.
Liquido freni consigliato:
DOT 4
U5VXH2H0.book Page 21 Friday, July 9, 2004 9:30 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-22
6
HAU22760

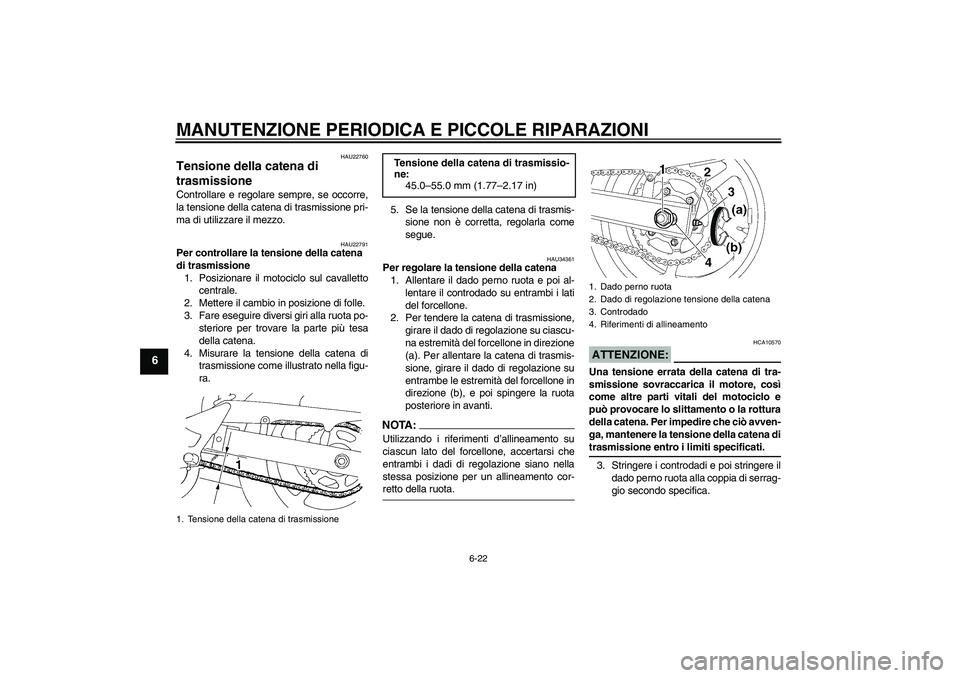

Tensione della catena di
trasmissione Controllare e regolare sempre, se occorre,
la tensione della catena di trasmissione pri-
ma di utilizzare il mezzo.
HAU22791
Per controllare la tensione della catena
di trasmissione
1. Posizionare il motociclo sul cavalletto
centrale.
2. Mettere il cambio in posizione di folle.
3. Fare eseguire diversi giri alla ruota po-
steriore per trovare la parte più tesa
della catena.
4. Misurare la tensione della catena di
trasmissione come illustrato nella figu-
ra.5. Se la tensione della catena di trasmis-
sione non è corretta, regolarla come
segue.
HAU34361
Per regolare la tensione della catena
1. Allentare il dado perno ruota e poi al-
lentare il controdado su entrambi i lati
del forcellone.
2. Per tendere la catena di trasmissione,
girare il dado di regolazione su ciascu-
na estremità del forcellone in direzione
(a). Per allentare la catena di trasmis-
sione, girare il dado di regolazione su
entrambe le estremità del forcellone in
direzione (b), e poi spingere la ruota
posteriore in avanti.NOTA:Utilizzando i riferimenti d’allineamento su
ciascun lato del forcellone, accertarsi che
entrambi i dadi di regolazione siano nella
stessa posizione per un allineamento cor-retto della ruota.
ATTENZIONE:
HCA10570
Una tensione errata della catena di tra-
smissione sovraccarica il motore, così
come altre parti vitali del motociclo e
può provocare lo slittamento o la rottura
della catena. Per impedire che ciò avven-
ga, mantenere la tensione della catena ditrasmissione entro i limiti specificati.
3. Stringere i controdadi e poi stringere il
dado perno ruota alla coppia di serrag-
gio secondo specifica.
1. Tensione della catena di trasmissione
Tensione della catena di trasmissio-
ne:
45.0–55.0 mm (1.77–2.17 in)
1. Dado perno ruota
2. Dado di regolazione tensione della catena
3. Controdado
4. Riferimenti di allineamento
U5VXH2H0.book Page 22 Friday, July 9, 2004 9:30 AM
