Page 71 of 88

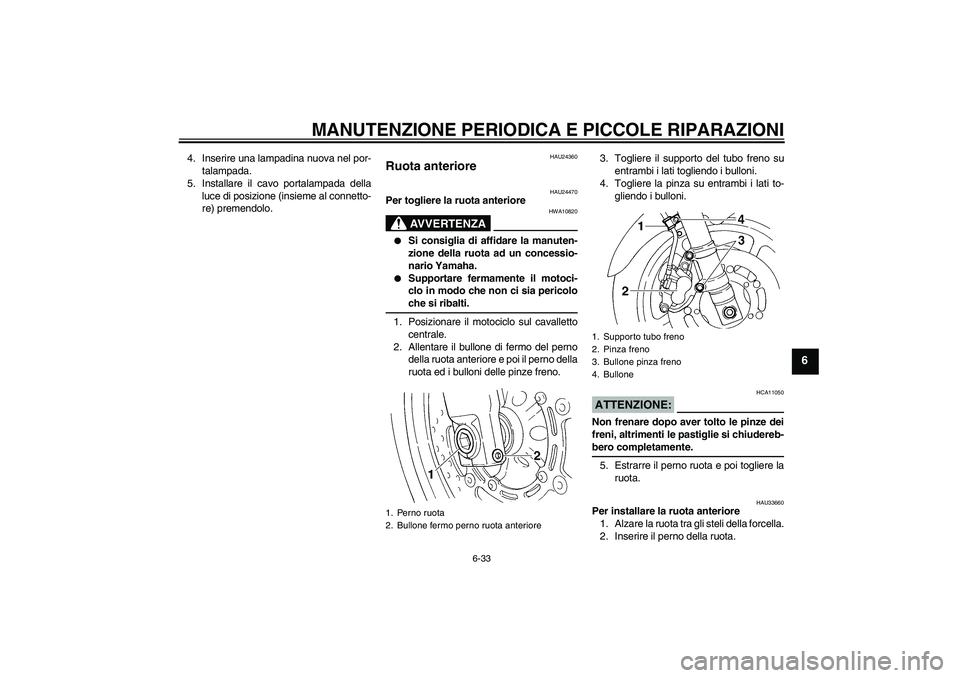

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-33
6
4. Inserire una lampadina nuova nel por-
talampada.
5. Installare il cavo portalampada della
luce di posizione (insieme al connetto-
re) premendolo.
HAU24360
Ruota anteriore
HAU24470
Per togliere la ruota anteriore
AVVERTENZA
HWA10820
Si consiglia di affidare la manuten-
zione della ruota ad un concessio-
nario Yamaha.
Supportare fermamente il motoci-
clo in modo che non ci sia pericoloche si ribalti.
1. Posizionare il motociclo sul cavalletto
centrale.
2. Allentare il bullone di fermo del perno
della ruota anteriore e poi il perno della
ruota ed i bulloni delle pinze freno.3. Togliere il supporto del tubo freno su
entrambi i lati togliendo i bulloni.
4. Togliere la pinza su entrambi i lati to-
gliendo i bulloni.
ATTENZIONE:
HCA11050
Non frenare dopo aver tolto le pinze dei
freni, altrimenti le pastiglie si chiudereb-bero completamente.
5. Estrarre il perno ruota e poi togliere la
ruota.
HAU33660
Per installare la ruota anteriore
1. Alzare la ruota tra gli steli della forcella.
2. Inserire il perno della ruota.
1. Perno ruota
2. Bullone fermo perno ruota anteriore
1. Supporto tubo freno
2. Pinza freno
3. Bullone pinza freno
4. Bullone
U5VXH2H0.book Page 33 Friday, July 9, 2004 9:30 AM
Page 72 of 88
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-34
6
3. Installare le pinze installando i bulloni.NOTA:Verificare che ci sia spazio sufficiente tra le
pastiglie prima di installare le pinze sui di-schi freno.
4. Installare i supporti del tubo freno in-
stallando i bulloni.
5. Togliere il motociclo dal cavalletto cen-
trale in modo che la ruota anteriore
tocchi il terreno.
6. Stringere il perno ruota, il bullone di
fermo del perno della ruota anteriore
ed i bulloni della pinza alle coppie di
serraggio secondo specifica.
7. Premere con forza il manubrio diverse
volte verso il basso per verificare il cor-
retto funzionamento della forcella.
HAU25080
Ruota posteriore
HAU32872
Per togliere la ruota posteriore
AVVERTENZA
HWA10820
Si consiglia di affidare la manuten-
zione della ruota ad un concessio-
nario Yamaha.
Supportare fermamente il motoci-
clo in modo che non ci sia pericoloche si ribalti.
1. Allentare il dado del perno ruota.
2. Posizionare il motociclo sul cavalletto
centrale.
3. Togliere il dado del perno ruota.
4. Allentare il controdado ed il dado di re-
golazione della catena di trasmissione
su entrambi i lati del forcellone.5. Spingere la ruota in avanti e poi toglie-
re la catena di trasmissione dalla coro-
na.
Coppie di serraggio:
Perno ruota:
72 Nm (7.2 m·kgf, 52 ft·lbf)
Bullone di fermo del perno ruota an-
teriore:
19 Nm (1.9 m·kgf, 14 ft·lbf)
Bullone della pinza freno:
40 Nm (4.0 m·kgf, 29 ft·lbf)
1. Dado perno ruota
2. Dado di regolazione tensione della catena
3. Controdado
U5VXH2H0.book Page 34 Friday, July 9, 2004 9:30 AM
Page 73 of 88
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-35
6

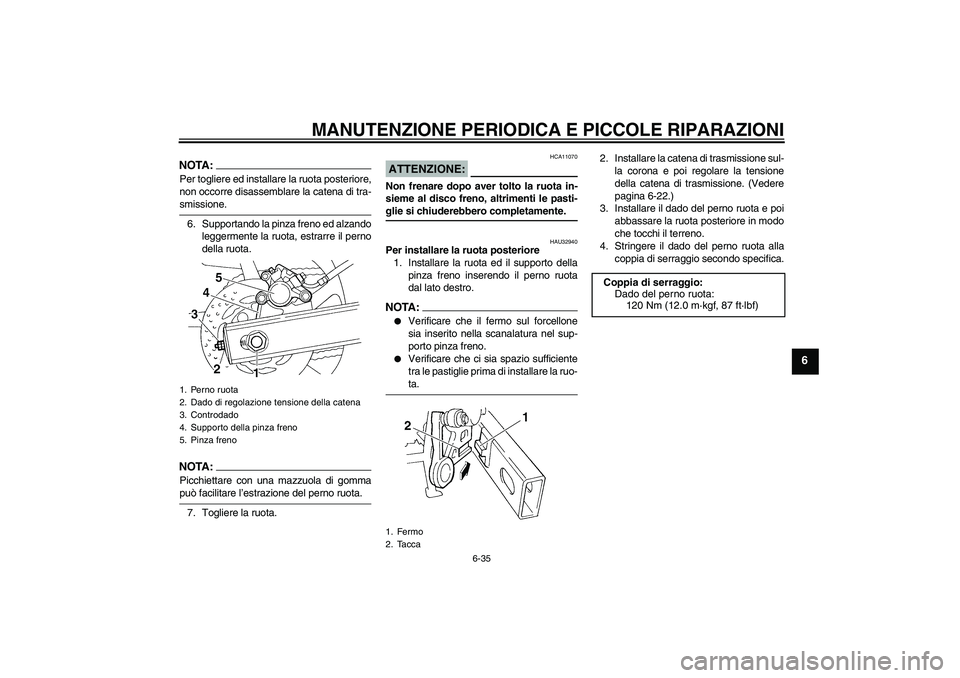

NOTA:Per togliere ed installare la ruota posteriore,
non occorre disassemblare la catena di tra-smissione.
6. Supportando la pinza freno ed alzando
leggermente la ruota, estrarre il perno
della ruota.NOTA:Picchiettare con una mazzuola di gommapuò facilitare l’estrazione del perno ruota.
7. Togliere la ruota.
ATTENZIONE:
HCA11070
Non frenare dopo aver tolto la ruota in-
sieme al disco freno, altrimenti le pasti-glie si chiuderebbero completamente.
HAU32940
Per installare la ruota posteriore
1. Installare la ruota ed il supporto della
pinza freno inserendo il perno ruota
dal lato destro.NOTA:
Verificare che il fermo sul forcellone
sia inserito nella scanalatura nel sup-
porto pinza freno.
Verificare che ci sia spazio sufficiente
tra le pastiglie prima di installare la ruo-ta.2. Installare la catena di trasmissione sul-
la corona e poi regolare la tensione
della catena di trasmissione. (Vedere
pagina 6-22.)
3. Installare il dado del perno ruota e poi
abbassare la ruota posteriore in modo
che tocchi il terreno.
4. Stringere il dado del perno ruota alla
coppia di serraggio secondo specifica.
1. Perno ruota
2. Dado di regolazione tensione della catena
3. Controdado
4. Supporto della pinza freno
5. Pinza freno
1. Fermo
2. Tacca
Coppia di serraggio:
Dado del perno ruota:
120 Nm (12.0 m·kgf, 87 ft·lbf)
U5VXH2H0.book Page 35 Friday, July 9, 2004 9:30 AM
Page 74 of 88
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-36
6
HAU25870

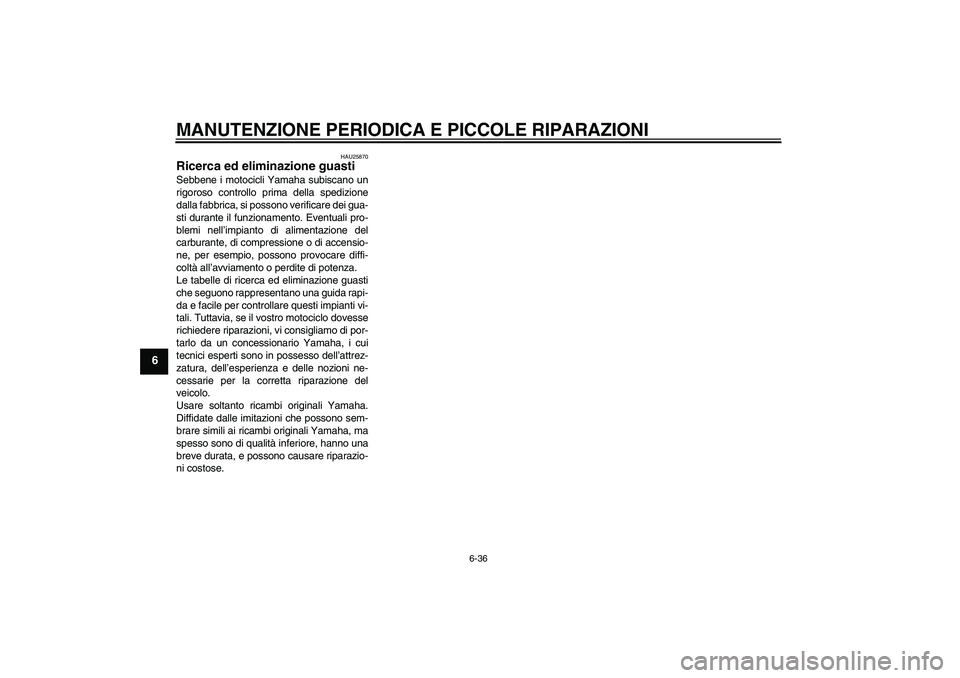

Ricerca ed eliminazione guasti Sebbene i motocicli Yamaha subiscano un
rigoroso controllo prima della spedizione
dalla fabbrica, si possono verificare dei gua-
sti durante il funzionamento. Eventuali pro-
blemi nell’impianto di alimentazione del
carburante, di compressione o di accensio-
ne, per esempio, possono provocare diffi-
coltà all’avviamento o perdite di potenza.
Le tabelle di ricerca ed eliminazione guasti
che seguono rappresentano una guida rapi-
da e facile per controllare questi impianti vi-
tali. Tuttavia, se il vostro motociclo dovesse
richiedere riparazioni, vi consigliamo di por-
tarlo da un concessionario Yamaha, i cui
tecnici esperti sono in possesso dell’attrez-
zatura, dell’esperienza e delle nozioni ne-
cessarie per la corretta riparazione del
veicolo.
Usare soltanto ricambi originali Yamaha.
Diffidate dalle imitazioni che possono sem-
brare simili ai ricambi originali Yamaha, ma
spesso sono di qualità inferiore, hanno una
breve durata, e possono causare riparazio-
ni costose.U5VXH2H0.book Page 36 Friday, July 9, 2004 9:30 AM
Page 75 of 88
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-37
6
HAU25911

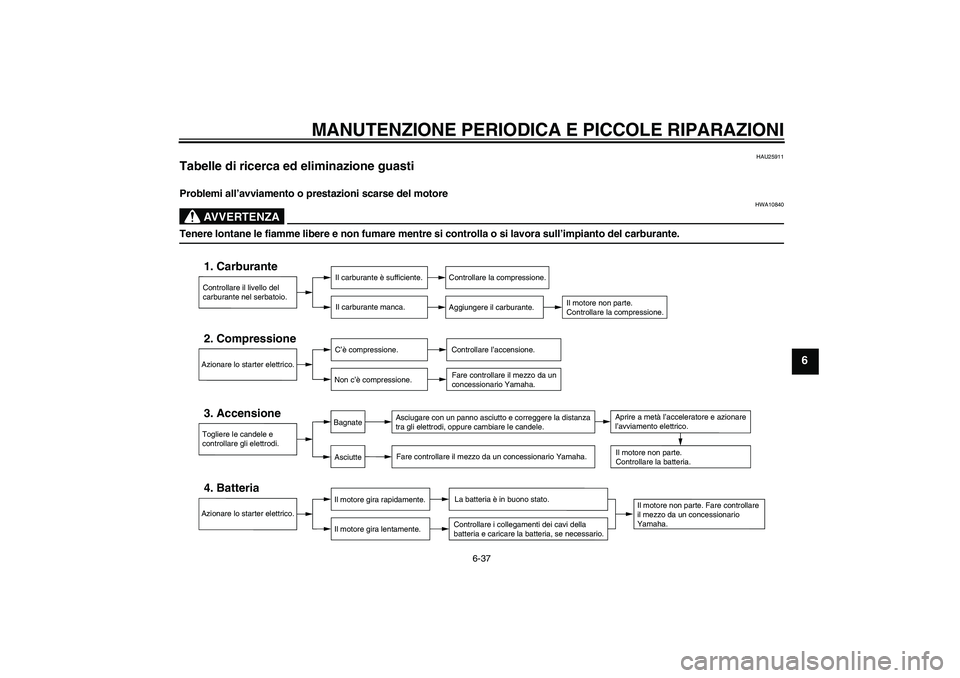

Tabelle di ricerca ed eliminazione guasti Problemi all’avviamento o prestazioni scarse del motore
AVVERTENZA
HWA10840
Tenere lontane le fiamme libere e non fumare mentre si controlla o si lavora sull’impianto del carburante.
Controllare il livello del
carburante nel serbatoio.1. Carburante
Il carburante è sufficiente.
Il carburante manca.
Controllare la compressione.
Aggiungere il carburante.
Il motore non parte.
Controllare la compressione.
Azionare lo starter elettrico.2. Compressione
C’è compressione.
Non c’è compressione.
Controllare l’accensione.
Fare controllare il mezzo da un
concessionario Yamaha.
Togliere le candele e
controllare gli elettrodi.3. Accensione
Asciugare con un panno asciutto e correggere la distanza
tra gli elettrodi, oppure cambiare le candele.
Fare controllare il mezzo da un concessionario Yamaha.
Il motore non parte. Fare controllare
il mezzo da un concessionario
Yamaha.
Il motore non parte.
Controllare la batteria.
Azionare lo starter elettrico.4. Batteria
Il motore gira rapidamente.
Il motore gira lentamente.
La batteria è in buono stato.Controllare i collegamenti dei cavi della
batteria e caricare la batteria, se necessario.
AsciutteBagnate
Aprire a metà l’acceleratore e azionare
l’avviamento elettrico.
U5VXH2H0.book Page 37 Friday, July 9, 2004 9:30 AM
Page 76 of 88
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-38
6
Surriscaldamento del motore
AVVERTENZA
HWA10400
Non togliere il tappo del radiatore quando il motore e il radiatore sono caldi. Liquido bollente e vapore possono fuoriuscire
sotto pressione e provocare lesioni gravi. Ricordarsi di aspettare fino a quando il motore si è raffreddato.
Dopo aver tolto il bullone di fermo del tappo del radiatore, mettere un panno spesso, come un asciugamano, sul tappo del
radiatore, e poi girarlo lentamente in senso antiorario fino al fermo, per permettere alla pressione residua di fuoriuscire.Quando cessa il sibilo, premere il tappo mentre lo si gira in senso antiorario, e poi toglierlo.
NOTA:Se non si dispone di liquido refrigerante, in sua vece si può usare provvisoriamente dell’acqua del rubinetto, a patto che la si sostituisca alpiù presto possibile con il liquido refrigerante consigliato.
Attendere fino a
quando il motore
si è raffreddato.
Controllare il livello del liquido
refrigerante nel serbatoio e nel
radiatore.
Il livello del liquido
refrigerante è corretto.Il livello del liquido refrigerante
è basso. Verificare che non
ci siano perdite nell’impianto
di raffreddamento.
Fare controllare e riparare
l’impianto di raffreddamento da
un concessionario Yamaha.Aggiungere liquido refrigerante
(vedere NOTA).
Accendere il motore. Se il motore si surriscalda ancora, fare
controllare e riparare l’impianto di raffreddamento da un
concessionario Yamaha.
Ci sono
delle perdite.
Non ci sono
perdite.
U5VXH2H0.book Page 38 Friday, July 9, 2004 9:30 AM
Page 77 of 88

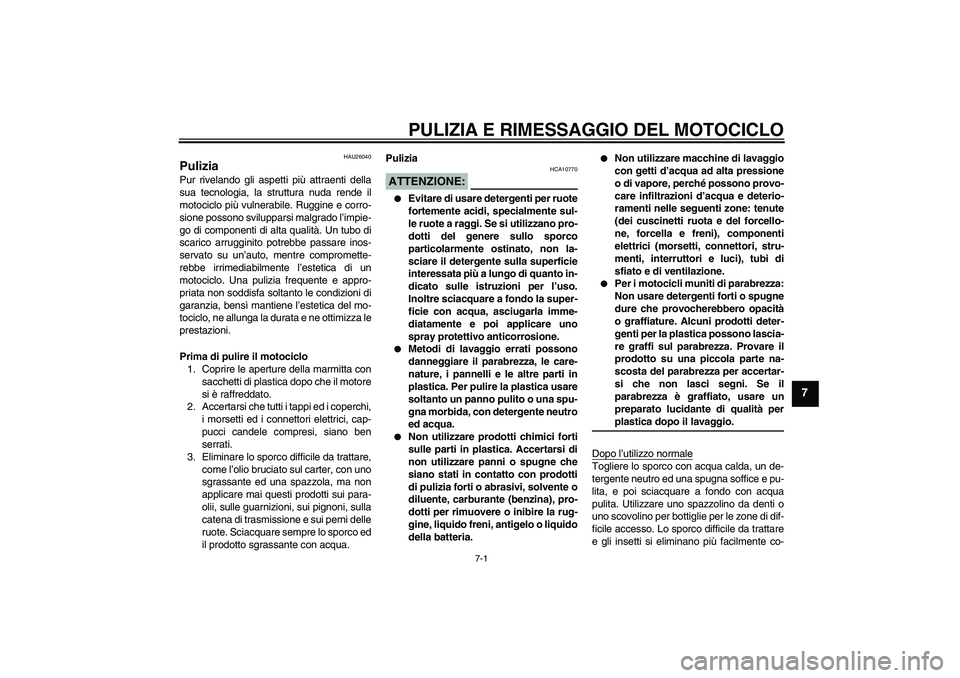

PULIZIA E RIMESSAGGIO DEL MOTOCICLO
7-1
7
HAU26040
Pulizia Pur rivelando gli aspetti più attraenti della
sua tecnologia, la struttura nuda rende il
motociclo più vulnerabile. Ruggine e corro-
sione possono svilupparsi malgrado l’impie-
go di componenti di alta qualità. Un tubo di
scarico arrugginito potrebbe passare inos-
servato su un’auto, mentre compromette-
rebbe irrimediabilmente l’estetica di un
motociclo. Una pulizia frequente e appro-
priata non soddisfa soltanto le condizioni di
garanzia, bensì mantiene l’estetica del mo-
tociclo, ne allunga la durata e ne ottimizza le
prestazioni.
Prima di pulire il motociclo
1. Coprire le aperture della marmitta con
sacchetti di plastica dopo che il motore
si è raffreddato.
2. Accertarsi che tutti i tappi ed i coperchi,
i morsetti ed i connettori elettrici, cap-
pucci candele compresi, siano ben
serrati.
3. Eliminare lo sporco difficile da trattare,
come l’olio bruciato sul carter, con uno
sgrassante ed una spazzola, ma non
applicare mai questi prodotti sui para-
olii, sulle guarnizioni, sui pignoni, sulla
catena di trasmissione e sui perni delle
ruote. Sciacquare sempre lo sporco ed
il prodotto sgrassante con acqua.Pulizia
ATTENZIONE:
HCA10770
Evitare di usare detergenti per ruote
fortemente acidi, specialmente sul-
le ruote a raggi. Se si utilizzano pro-
dotti del genere sullo sporco
particolarmente ostinato, non la-
sciare il detergente sulla superficie
interessata più a lungo di quanto in-
dicato sulle istruzioni per l’uso.
Inoltre sciacquare a fondo la super-
ficie con acqua, asciugarla imme-
diatamente e poi applicare uno
spray protettivo anticorrosione.
Metodi di lavaggio errati possono
danneggiare il parabrezza, le care-
nature, i pannelli e le altre parti in
plastica. Per pulire la plastica usare
soltanto un panno pulito o una spu-
gna morbida, con detergente neutro
ed acqua.
Non utilizzare prodotti chimici forti
sulle parti in plastica. Accertarsi di
non utilizzare panni o spugne che
siano stati in contatto con prodotti
di pulizia forti o abrasivi, solvente o
diluente, carburante (benzina), pro-
dotti per rimuovere o inibire la rug-
gine, liquido freni, antigelo o liquido
della batteria.
Non utilizzare macchine di lavaggio
con getti d’acqua ad alta pressione
o di vapore, perché possono provo-
care infiltrazioni d’acqua e deterio-
ramenti nelle seguenti zone: tenute
(dei cuscinetti ruota e del forcello-
ne, forcella e freni), componenti
elettrici (morsetti, connettori, stru-
menti, interruttori e luci), tubi di
sfiato e di ventilazione.
Per i motocicli muniti di parabrezza:
Non usare detergenti forti o spugne
dure che provocherebbero opacità
o graffiature. Alcuni prodotti deter-
genti per la plastica possono lascia-
re graffi sul parabrezza. Provare il
prodotto su una piccola parte na-
scosta del parabrezza per accertar-
si che non lasci segni. Se il
parabrezza è graffiato, usare un
preparato lucidante di qualità perplastica dopo il lavaggio.
Dopo l’utilizzo normale
Togliere lo sporco con acqua calda, un de-
tergente neutro ed una spugna soffice e pu-
lita, e poi sciacquare a fondo con acqua
pulita. Utilizzare uno spazzolino da denti o
uno scovolino per bottiglie per le zone di dif-
ficile accesso. Lo sporco difficile da trattare
e gli insetti si eliminano più facilmente co-
U5VXH2H0.book Page 1 Friday, July 9, 2004 9:30 AM
Page 78 of 88

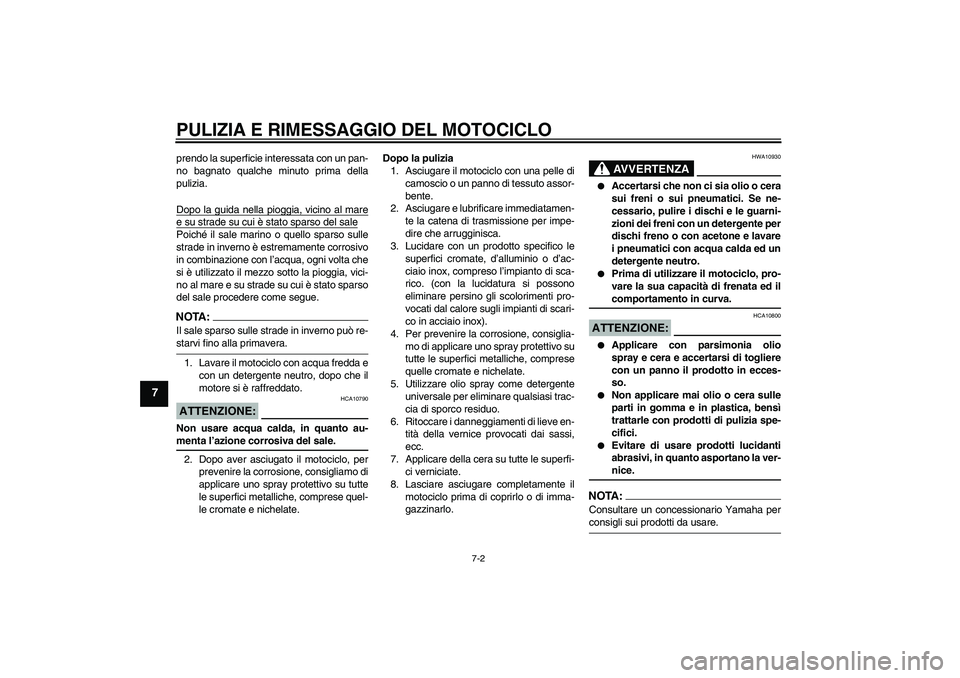

PULIZIA E RIMESSAGGIO DEL MOTOCICLO
7-2
7
prendo la superficie interessata con un pan-
no bagnato qualche minuto prima della
pulizia.
Dopo la guida nella pioggia, vicino al maree su strade su cui è stato sparso del salePoiché il sale marino o quello sparso sulle
strade in inverno è estremamente corrosivo
in combinazione con l’acqua, ogni volta che
si è utilizzato il mezzo sotto la pioggia, vici-
no al mare e su strade su cui è stato sparso
del sale procedere come segue.NOTA :
Il sale sparso sulle strade in inverno può re-starvi fino alla primavera.
1. Lavare il motociclo con acqua fredda e
con un detergente neutro, dopo che il
motore si è raffreddato.ATTENZIONE:
HCA10790
Non usare acqua calda, in quanto au-menta l’azione corrosiva del sale.
2. Dopo aver asciugato il motociclo, per
prevenire la corrosione, consigliamo di
applicare uno spray protettivo su tutte
le superfici metalliche, comprese quel-
le cromate e nichelate.Dopo la pulizia
1. Asciugare il motociclo con una pelle di
camoscio o un panno di tessuto assor-
bente.
2. Asciugare e lubrificare immediatamen-
te la catena di trasmissione per impe-
dire che arrugginisca.
3. Lucidare con un prodotto specifico le
superfici cromate, d’alluminio o d’ac-
ciaio inox, compreso l’impianto di sca-
rico. (con la lucidatura si possono
eliminare persino gli scolorimenti pro-
vocati dal calore sugli impianti di scari-
co in acciaio inox).
4. Per prevenire la corrosione, consiglia-
mo di applicare uno spray protettivo su
tutte le superfici metalliche, comprese
quelle cromate e nichelate.
5. Utilizzare olio spray come detergente
universale per eliminare qualsiasi trac-
cia di sporco residuo.
6. Ritoccare i danneggiamenti di lieve en-
tità della vernice provocati dai sassi,
ecc.
7. Applicare della cera su tutte le superfi-
ci verniciate.
8. Lasciare asciugare completamente il
motociclo prima di coprirlo o di imma-
gazzinarlo.
AVVERTENZA
HWA10930
Accertarsi che non ci sia olio o cera
sui freni o sui pneumatici. Se ne-
cessario, pulire i dischi e le guarni-
zioni dei freni con un detergente per
dischi freno o con acetone e lavare
i pneumatici con acqua calda ed un
detergente neutro.
Prima di utilizzare il motociclo, pro-
vare la sua capacità di frenata ed ilcomportamento in curva.
ATTENZIONE:
HCA10800
Applicare con parsimonia olio
spray e cera e accertarsi di togliere
con un panno il prodotto in ecces-
so.
Non applicare mai olio o cera sulle
parti in gomma e in plastica, bensì
trattarle con prodotti di pulizia spe-
cifici.
Evitare di usare prodotti lucidanti
abrasivi, in quanto asportano la ver-nice.
NOTA:Consultare un concessionario Yamaha perconsigli sui prodotti da usare.
U5VXH2H0.book Page 2 Friday, July 9, 2004 9:30 AM
Page 79 of 88

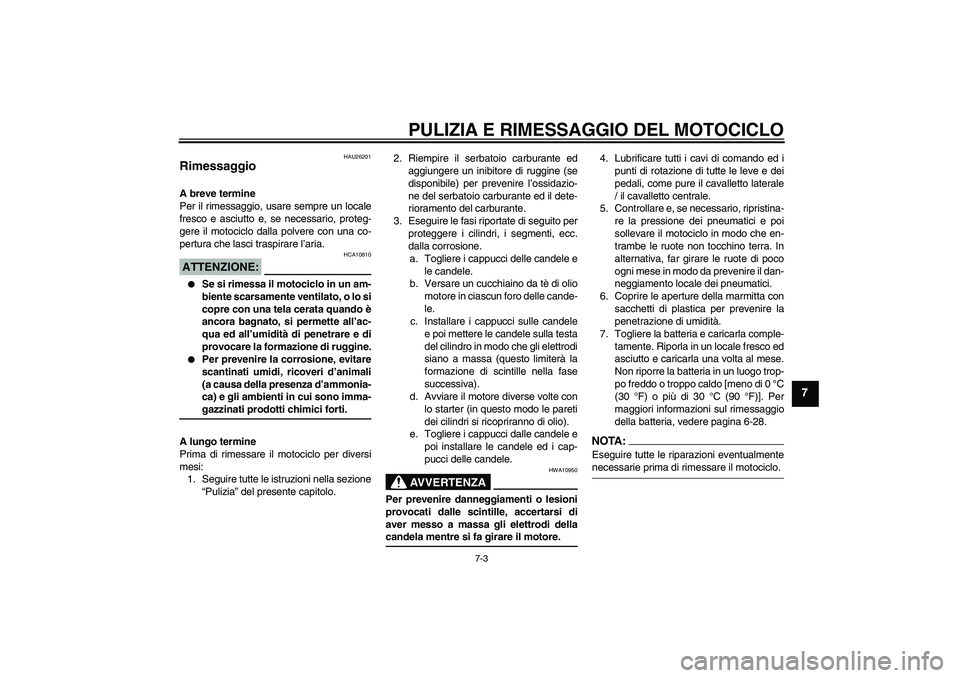

PULIZIA E RIMESSAGGIO DEL MOTOCICLO
7-3
7
HAU26201
Rimessaggio A breve termine
Per il rimessaggio, usare sempre un locale
fresco e asciutto e, se necessario, proteg-
gere il motociclo dalla polvere con una co-
pertura che lasci traspirare l’aria.ATTENZIONE:
HCA10810
Se si rimessa il motociclo in un am-
biente scarsamente ventilato, o lo si
copre con una tela cerata quando è
ancora bagnato, si permette all’ac-
qua ed all’umidità di penetrare e di
provocare la formazione di ruggine.
Per prevenire la corrosione, evitare
scantinati umidi, ricoveri d’animali
(a causa della presenza d’ammonia-
ca) e gli ambienti in cui sono imma-gazzinati prodotti chimici forti.
A lungo termine
Prima di rimessare il motociclo per diversi
mesi:
1. Seguire tutte le istruzioni nella sezione
“Pulizia” del presente capitolo.2. Riempire il serbatoio carburante ed
aggiungere un inibitore di ruggine (se
disponibile) per prevenire l’ossidazio-
ne del serbatoio carburante ed il dete-
rioramento del carburante.
3. Eseguire le fasi riportate di seguito per
proteggere i cilindri, i segmenti, ecc.
dalla corrosione.
a. Togliere i cappucci delle candele e
le candele.
b. Versare un cucchiaino da tè di olio
motore in ciascun foro delle cande-
le.
c. Installare i cappucci sulle candele
e poi mettere le candele sulla testa
del cilindro in modo che gli elettrodi
siano a massa (questo limiterà la
formazione di scintille nella fase
successiva).
d. Avviare il motore diverse volte con
lo starter (in questo modo le pareti
dei cilindri si ricopriranno di olio).
e. Togliere i cappucci dalle candele e
poi installare le candele ed i cap-
pucci delle candele.
AVVERTENZA
HWA10950
Per prevenire danneggiamenti o lesioni
provocati dalle scintille, accertarsi di
aver messo a massa gli elettrodi dellacandela mentre si fa girare il motore.4. Lubrificare tutti i cavi di comando ed i
punti di rotazione di tutte le leve e dei
pedali, come pure il cavalletto laterale
/ il cavalletto centrale.
5. Controllare e, se necessario, ripristina-
re la pressione dei pneumatici e poi
sollevare il motociclo in modo che en-
trambe le ruote non tocchino terra. In
alternativa, far girare le ruote di poco
ogni mese in modo da prevenire il dan-
neggiamento locale dei pneumatici.
6. Coprire le aperture della marmitta con
sacchetti di plastica per prevenire la
penetrazione di umidità.
7. Togliere la batteria e caricarla comple-
tamente. Riporla in un locale fresco ed
asciutto e caricarla una volta al mese.
Non riporre la batteria in un luogo trop-
po freddo o troppo caldo [meno di 0 °C
(30 °F) o più di 30 °C (90 °F)]. Per
maggiori informazioni sul rimessaggio
della batteria, vedere pagina 6-28.
NOTA:Eseguire tutte le riparazioni eventualmentenecessarie prima di rimessare il motociclo.
U5VXH2H0.book Page 3 Friday, July 9, 2004 9:30 AM
Page 80 of 88

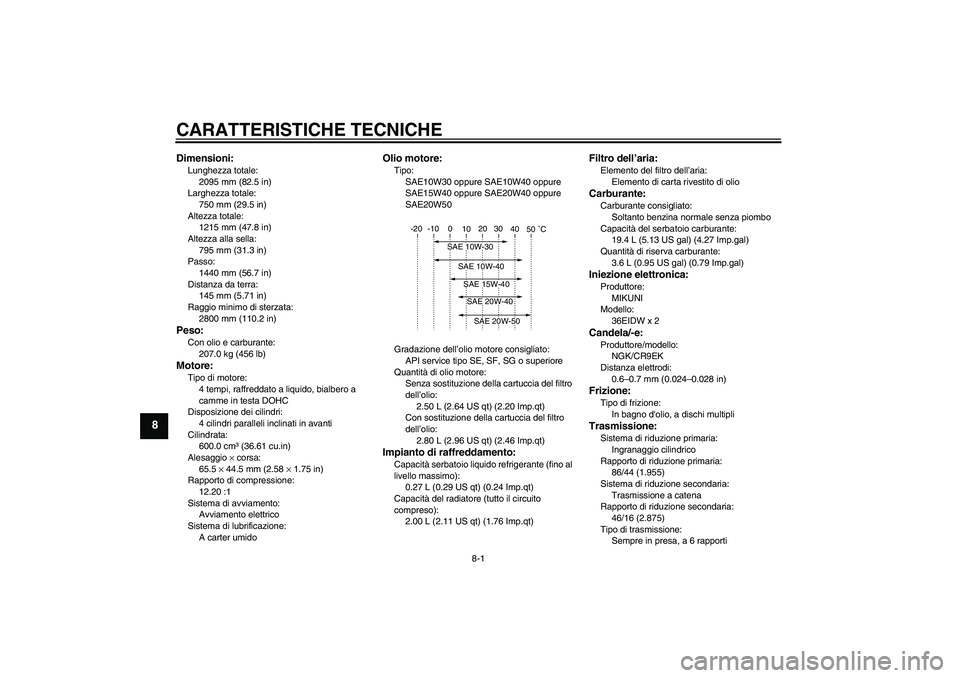

CARATTERISTICHE TECNICHE
8-1
8
Dimensioni:Lunghezza totale:
2095 mm (82.5 in)
Larghezza totale:
750 mm (29.5 in)
Altezza totale:
1215 mm (47.8 in)
Altezza alla sella:
795 mm (31.3 in)
Passo:
1440 mm (56.7 in)
Distanza da terra:
145 mm (5.71 in)
Raggio minimo di sterzata:
2800 mm (110.2 in)Peso:Con olio e carburante:
207.0 kg (456 lb)Motore:Tipo di motore:
4 tempi, raffreddato a liquido, bialbero a
camme in testa DOHC
Disposizione dei cilindri:
4 cilindri paralleli inclinati in avanti
Cilindrata:
600.0 cm³ (36.61 cu.in)
Alesaggio × corsa:
65.5 × 44.5 mm (2.58 × 1.75 in)
Rapporto di compressione:
12.20 :1
Sistema di avviamento:
Avviamento elettrico
Sistema di lubrificazione:
A carter umido
Olio motore:Tipo:
SAE10W30 oppure SAE10W40 oppure
SAE15W40 oppure SAE20W40 oppure
SAE20W50
Gradazione dell’olio motore consigliato:
API service tipo SE, SF, SG o superiore
Quantità di olio motore:
Senza sostituzione della cartuccia del filtro
dell’olio:
2.50 L (2.64 US qt) (2.20 Imp.qt)
Con sostituzione della cartuccia del filtro
dell’olio:
2.80 L (2.96 US qt) (2.46 Imp.qt)Impianto di raffreddamento:Capacità serbatoio liquido refrigerante (fino al
livello massimo):
0.27 L (0.29 US qt) (0.24 Imp.qt)
Capacità del radiatore (tutto il circuito
compreso):
2.00 L (2.11 US qt) (1.76 Imp.qt)
Filtro dell’aria:Elemento del filtro dell’aria:
Elemento di carta rivestito di olioCarburante:Carburante consigliato:
Soltanto benzina normale senza piombo
Capacità del serbatoio carburante:
19.4 L (5.13 US gal) (4.27 Imp.gal)
Quantità di riserva carburante:
3.6 L (0.95 US gal) (0.79 Imp.gal)Iniezione elettronica:Produttore:
MIKUNI
Modello:
36EIDW x 2Candela/-e:Produttore/modello:
NGK/CR9EK
Distanza elettrodi:
0.6–0.7 mm (0.024–0.028 in)Frizione:Tipo di frizione:
In bagno d'olio, a dischi multipliTrasmissione:Sistema di riduzione primaria:
Ingranaggio cilindrico
Rapporto di riduzione primaria:
86/44 (1.955)
Sistema di riduzione secondaria:
Trasmissione a catena
Rapporto di riduzione secondaria:
46/16 (2.875)
Tipo di trasmissione:
Sempre in presa, a 6 rapporti
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40
U5VXH2H0.book Page 1 Friday, July 9, 2004 9:30 AM
