YAMAHA FZ6 S 2005 Manuale duso (in Italian)
Manufacturer: YAMAHA, Model Year: 2005, Model line: FZ6 S, Model: YAMAHA FZ6 S 2005Pages: 88, PDF Dimensioni: 4.39 MB
Page 81 of 88

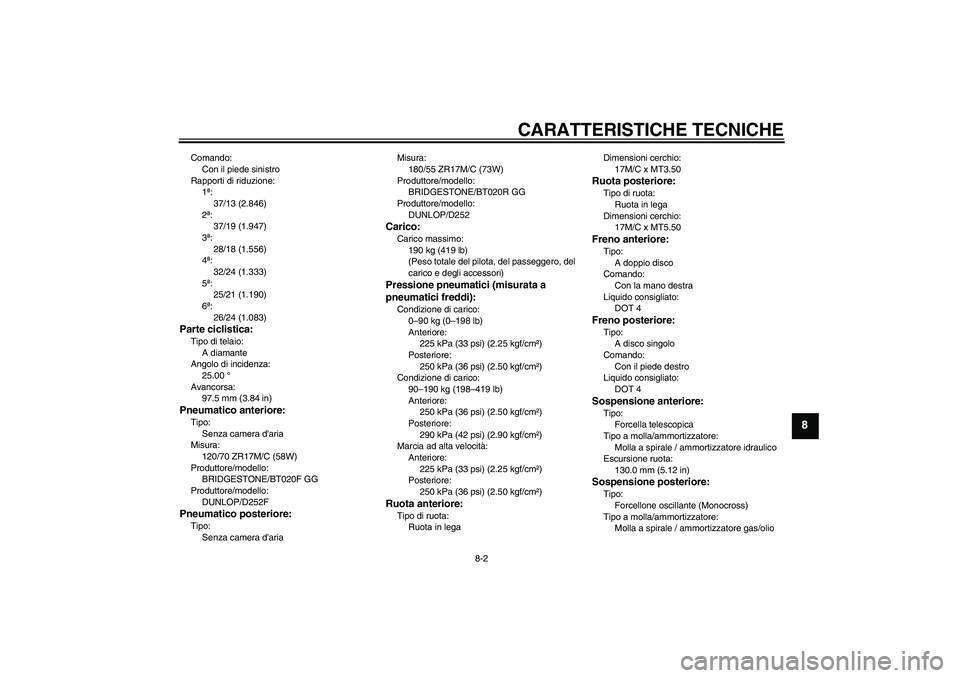

CARATTERISTICHE TECNICHE
8-2
8
Comando:
Con il piede sinistro
Rapporti di riduzione:
1ª:
37/13 (2.846)
2ª:
37/19 (1.947)
3ª:
28/18 (1.556)
4ª:
32/24 (1.333)
5ª:
25/21 (1.190)
6ª:
26/24 (1.083)Parte ciclistica:Tipo di telaio:
A diamante
Angolo di incidenza:
25.00 °
Avancorsa:
97.5 mm (3.84 in)Pneumatico anteriore:Tipo:
Senza camera d'aria
Misura:
120/70 ZR17M/C (58W)
Produttore/modello:
BRIDGESTONE/BT020F GG
Produttore/modello:
DUNLOP/D252FPneumatico posteriore:Tipo:
Senza camera d'ariaMisura:
180/55 ZR17M/C (73W)
Produttore/modello:
BRIDGESTONE/BT020R GG
Produttore/modello:
DUNLOP/D252
Carico:Carico massimo:
190 kg (419 lb)
(Peso totale del pilota, del passeggero, del
carico e degli accessori)Pressione pneumatici (misurata a
pneumatici freddi):Condizione di carico:
0–90 kg (0–198 lb)
Anteriore:
225 kPa (33 psi) (2.25 kgf/cm²)
Posteriore:
250 kPa (36 psi) (2.50 kgf/cm²)
Condizione di carico:
90–190 kg (198–419 lb)
Anteriore:
250 kPa (36 psi) (2.50 kgf/cm²)
Posteriore:
290 kPa (42 psi) (2.90 kgf/cm²)
Marcia ad alta velocità:
Anteriore:
225 kPa (33 psi) (2.25 kgf/cm²)
Posteriore:
250 kPa (36 psi) (2.50 kgf/cm²)Ruota anteriore:Tipo di ruota:
Ruota in legaDimensioni cerchio:
17M/C x MT3.50
Ruota posteriore:Tipo di ruota:
Ruota in lega
Dimensioni cerchio:
17M/C x MT5.50Freno anteriore:Tipo:
A doppio disco
Comando:
Con la mano destra
Liquido consigliato:
DOT 4Freno posteriore:Tipo:
A disco singolo
Comando:
Con il piede destro
Liquido consigliato:
DOT 4Sospensione anteriore:Tipo:
Forcella telescopica
Tipo a molla/ammortizzatore:
Molla a spirale / ammortizzatore idraulico
Escursione ruota:
130.0 mm (5.12 in)Sospensione posteriore:Tipo:
Forcellone oscillante (Monocross)
Tipo a molla/ammortizzatore:
Molla a spirale / ammortizzatore gas/olio
U5VXH2H0.book Page 2 Friday, July 9, 2004 9:30 AM

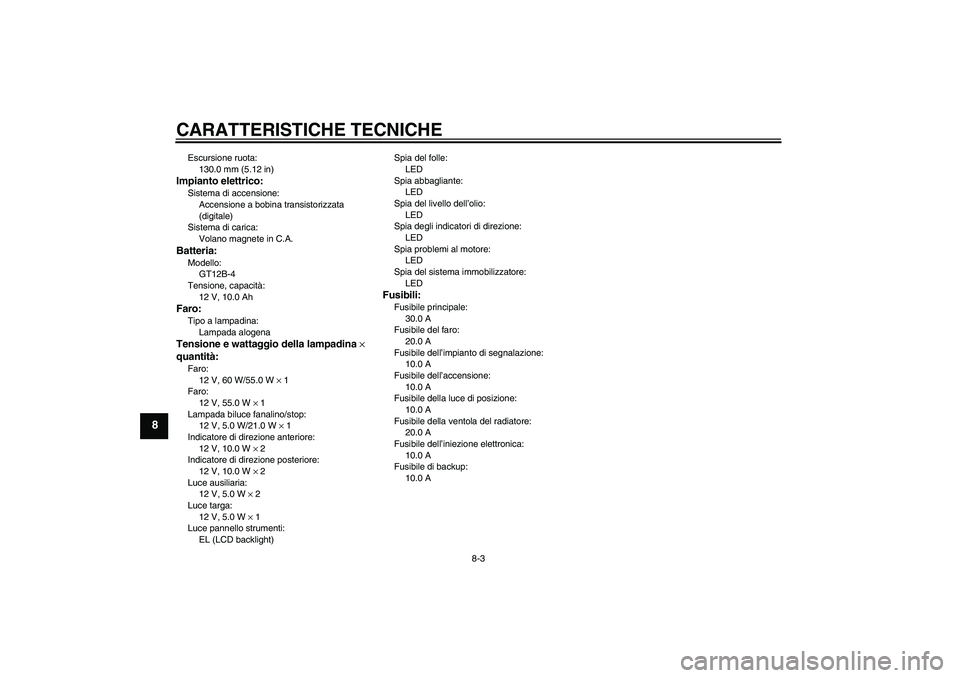

Page 82 of 88
CARATTERISTICHE TECNICHE
8-3
8
Escursione ruota:
130.0 mm (5.12 in)Impianto elettrico:Sistema di accensione:
Accensione a bobina transistorizzata
(digitale)
Sistema di carica:
Volano magnete in C.A.Batteria:Modello:
GT12B-4
Tensione, capacità:
12 V, 10.0 AhFaro:Tipo a lampadina:
Lampada alogenaTensione e wattaggio della lampadina ×
quantità:Faro:
12 V, 60 W/55.0 W × 1
Faro:
12 V, 55.0 W × 1
Lampada biluce fanalino/stop:
12 V, 5.0 W/21.0 W × 1
Indicatore di direzione anteriore:
12 V, 10.0 W × 2
Indicatore di direzione posteriore:
12 V, 10.0 W × 2
Luce ausiliaria:
12 V, 5.0 W × 2
Luce targa:
12 V, 5.0 W × 1
Luce pannello strumenti:
EL (LCD backlight)Spia del folle:
LED
Spia abbagliante:
LED
Spia del livello dell’olio:
LED
Spia degli indicatori di direzione:
LED
Spia problemi al motore:
LED
Spia del sistema immobilizzatore:
LED
Fusibili:Fusibile principale:
30.0 A
Fusibile del faro:
20.0 A
Fusibile dell’impianto di segnalazione:
10.0 A
Fusibile dell’accensione:
10.0 A
Fusibile della luce di posizione:
10.0 A
Fusibile della ventola del radiatore:
20.0 A
Fusibile dell’iniezione elettronica:
10.0 A
Fusibile di backup:
10.0 A
U5VXH2H0.book Page 3 Friday, July 9, 2004 9:30 AM
Page 83 of 88
INFORMAZIONI PER I CONSUMATORI
9-1
9
HAU26351

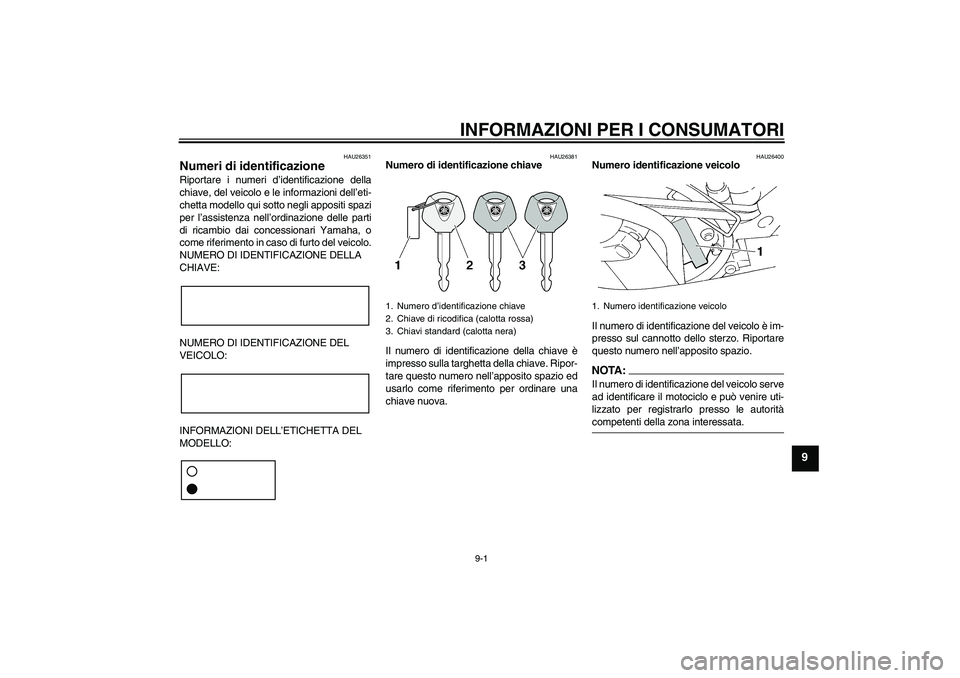

Numeri di identificazione Riportare i numeri d’identificazione della
chiave, del veicolo e le informazioni dell’eti-
chetta modello qui sotto negli appositi spazi
per l’assistenza nell’ordinazione delle parti
di ricambio dai concessionari Yamaha, o
come riferimento in caso di furto del veicolo.
NUMERO DI IDENTIFICAZIONE DELLA
CHIAVE:
NUMERO DI IDENTIFICAZIONE DEL
VEICOLO:
INFORMAZIONI DELL’ETICHETTA DEL
MODELLO:
HAU26381
Numero di identificazione chiave
Il numero di identificazione della chiave è
impresso sulla targhetta della chiave. Ripor-
tare questo numero nell’apposito spazio ed
usarlo come riferimento per ordinare una
chiave nuova.
HAU26400
Numero identificazione veicolo
Il numero di identificazione del veicolo è im-
presso sul cannotto dello sterzo. Riportare
questo numero nell’apposito spazio.NOTA:Il numero di identificazione del veicolo serve
ad identificare il motociclo e può venire uti-
lizzato per registrarlo presso le autoritàcompetenti della zona interessata.
1. Numero d’identificazione chiave
2. Chiave di ricodifica (calotta rossa)
3. Chiavi standard (calotta nera)
1. Numero identificazione veicolo
U5VXH2H0.book Page 1 Friday, July 9, 2004 9:30 AM
Page 84 of 88
INFORMAZIONI PER I CONSUMATORI
9-2
9
HAU26540

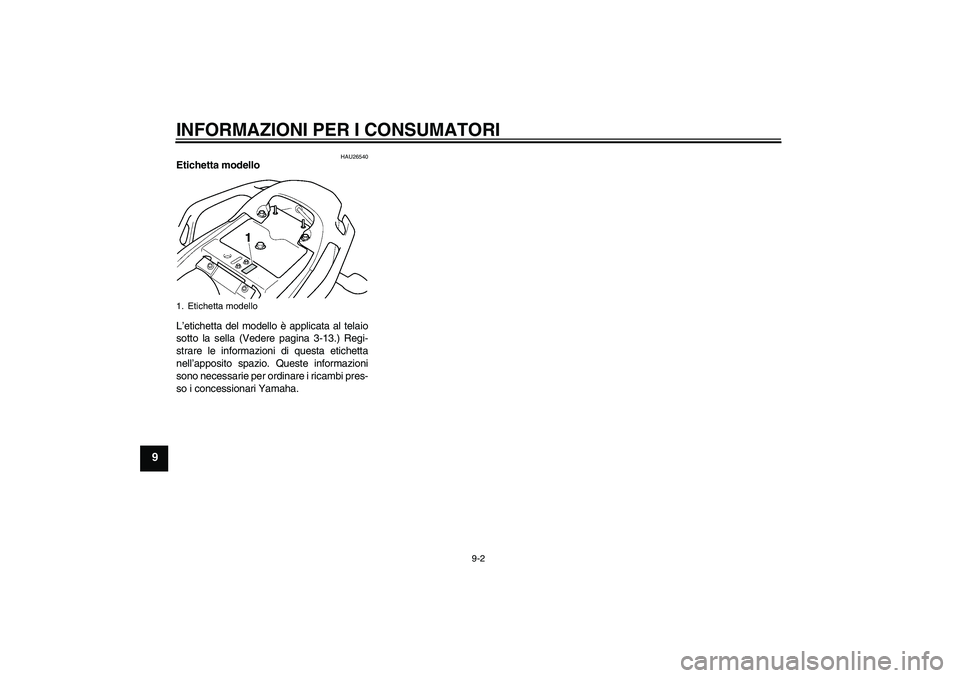

Etichetta modello
L’etichetta del modello è applicata al telaio
sotto la sella (Vedere pagina 3-13.) Regi-
strare le informazioni di questa etichetta
nell’apposito spazio. Queste informazioni
sono necessarie per ordinare i ricambi pres-
so i concessionari Yamaha.1. Etichetta modelloU5VXH2H0.book Page 2 Friday, July 9, 2004 9:30 AM
Page 85 of 88

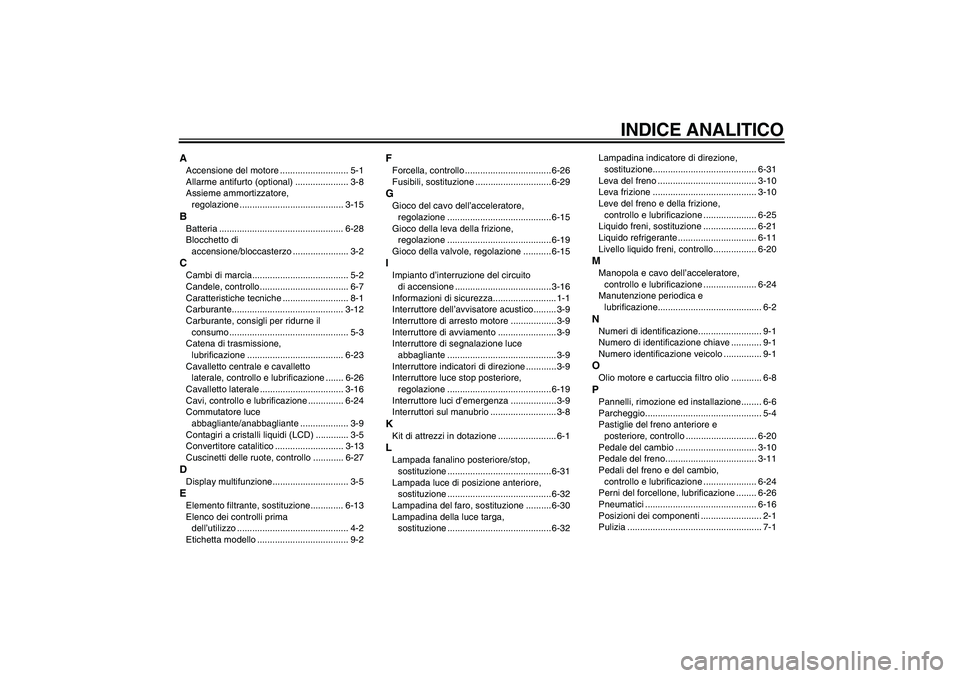

INDICE ANALITICO
AAccensione del motore ........................... 5-1
Allarme antifurto (optional) ..................... 3-8
Assieme ammortizzatore,
regolazione ......................................... 3-15BBatteria ................................................. 6-28
Blocchetto di
accensione/bloccasterzo ...................... 3-2CCambi di marcia...................................... 5-2
Candele, controllo................................... 6-7
Caratteristiche tecniche .......................... 8-1
Carburante............................................ 3-12
Carburante, consigli per ridurne il
consumo ............................................... 5-3
Catena di trasmissione,
lubrificazione ...................................... 6-23
Cavalletto centrale e cavalletto
laterale, controllo e lubrificazione ....... 6-26
Cavalletto laterale ................................. 3-16
Cavi, controllo e lubrificazione .............. 6-24
Commutatore luce
abbagliante/anabbagliante ................... 3-9
Contagiri a cristalli liquidi (LCD) ............. 3-5
Convertitore catalitico ........................... 3-13
Cuscinetti delle ruote, controllo ............ 6-27DDisplay multifunzione.............................. 3-5EElemento filtrante, sostituzione............. 6-13
Elenco dei controlli prima
dell’utilizzo ............................................ 4-2
Etichetta modello .................................... 9-2
FForcella, controllo .................................. 6-26
Fusibili, sostituzione .............................. 6-29GGioco del cavo dell’acceleratore,
regolazione ......................................... 6-15
Gioco della leva della frizione,
regolazione ......................................... 6-19
Gioco della valvole, regolazione ........... 6-15IImpianto d’interruzione del circuito
di accensione ...................................... 3-16
Informazioni di sicurezza......................... 1-1
Interruttore dell’avvisatore acustico......... 3-9
Interruttore di arresto motore ..................3-9
Interruttore di avviamento ....................... 3-9
Interruttore di segnalazione luce
abbagliante ........................................... 3-9
Interruttore indicatori di direzione ............ 3-9
Interruttore luce stop posteriore,
regolazione ......................................... 6-19
Interruttore luci d’emergenza .................. 3-9
Interruttori sul manubrio .......................... 3-8KKit di attrezzi in dotazione ....................... 6-1LLampada fanalino posteriore/stop,
sostituzione ......................................... 6-31
Lampada luce di posizione anteriore,
sostituzione ......................................... 6-32
Lampadina del faro, sostituzione .......... 6-30
Lampadina della luce targa,
sostituzione ......................................... 6-32Lampadina indicatore di direzione,
sostituzione......................................... 6-31
Leva del freno ....................................... 3-10
Leva frizione ......................................... 3-10
Leve del freno e della frizione,
controllo e lubrificazione ..................... 6-25
Liquido freni, sostituzione ..................... 6-21
Liquido refrigerante ............................... 6-11
Livello liquido freni, controllo................. 6-20
MManopola e cavo dell’acceleratore,
controllo e lubrificazione ..................... 6-24
Manutenzione periodica e
lubrificazione......................................... 6-2NNumeri di identificazione......................... 9-1
Numero di identificazione chiave ............ 9-1
Numero identificazione veicolo ............... 9-1OOlio motore e cartuccia filtro olio ............ 6-8PPannelli, rimozione ed installazione........ 6-6
Parcheggio.............................................. 5-4
Pastiglie del freno anteriore e
posteriore, controllo ............................ 6-20
Pedale del cambio ................................ 3-10
Pedale del freno.................................... 3-11
Pedali del freno e del cambio,
controllo e lubrificazione ..................... 6-24
Perni del forcellone, lubrificazione ........ 6-26
Pneumatici ............................................ 6-16
Posizioni dei componenti ........................ 2-1
Pulizia ..................................................... 7-1
U5VXH2H0.book Page 1 Friday, July 9, 2004 9:30 AM
Page 86 of 88

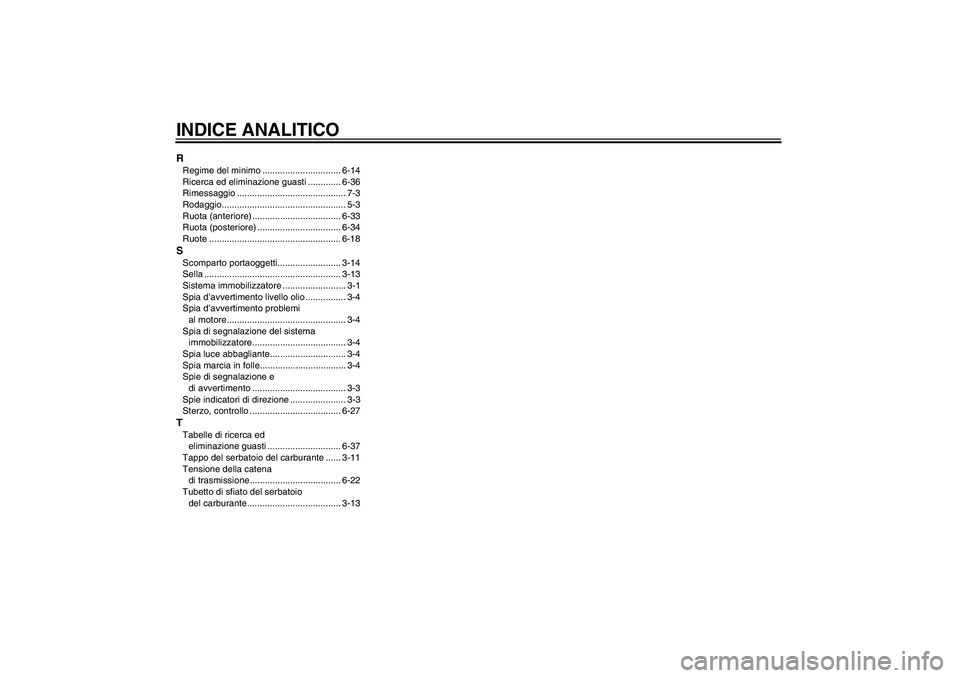

INDICE ANALITICORRegime del minimo ............................... 6-14
Ricerca ed eliminazione guasti ............. 6-36
Rimessaggio ........................................... 7-3
Rodaggio................................................. 5-3
Ruota (anteriore) ................................... 6-33
Ruota (posteriore) ................................. 6-34
Ruote .................................................... 6-18SScomparto portaoggetti......................... 3-14
Sella ...................................................... 3-13
Sistema immobilizzatore ......................... 3-1
Spia d’avvertimento livello olio ................ 3-4
Spia d’avvertimento problemi
al motore............................................... 3-4
Spia di segnalazione del sistema
immobilizzatore..................................... 3-4
Spia luce abbagliante.............................. 3-4
Spia marcia in folle.................................. 3-4
Spie di segnalazione e
di avvertimento ..................................... 3-3
Spie indicatori di direzione ...................... 3-3
Sterzo, controllo .................................... 6-27TTabelle di ricerca ed
eliminazione guasti ............................. 6-37
Tappo del serbatoio del carburante ...... 3-11
Tensione della catena
di trasmissione.................................... 6-22
Tubetto di sfiato del serbatoio
del carburante..................................... 3-13
U5VXH2H0.book Page 2 Friday, July 9, 2004 9:30 AM
Page 87 of 88
U5VXH2H0.book Page 3 Friday, July 9, 2004 9:30 AM
Page 88 of 88
STAMPATO SU CARTA RICICLATA
YAMAHA MOTOR CO., LTD.
PRINTED IN JAPAN
2004.07-2.3×1 CR
(H)5VX-28199-H2
FZ6-S
USO E MANUTENZIONE
