YAMAHA FZ8 S 2015 Manual de utilização (in Portuguese)

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-24
3
PAU15306
Descanso lateralO descanso lateral situa-se no lado esquer-
do do chassis. Suba ou desça o descanso
lateral com o pé enquanto segura o veículo
direito.NOTAO interruptor incorporado do descanso la-
teral faz parte do sistema de corte do cir-
cuito de ignição, que corta a ignição em
determinadas situações. (Consulte a sec-
ção seguinte para obter uma explicação
sobre o sistema de corte do circuito de ig-
nição.)
AVISO
PWA10242
O veículo não deve ser conduzi do com o
d escanso lateral para baixo, nem se o
d escanso lateral não pu der ser devi da-
mente recolhi do para cima (ou não fique
em cima), caso contrário o descanso la-
teral po de entrar em contacto com o
solo e d istrair o con dutor, resultan do
numa possível perd a de controlo. O sis-
tema de corte d o circuito de ignição da
Yamaha foi concebi do para lembrar ao
utiliza dor que lhe cabe levantar o des-
canso lateral antes de arrancar. Por
conseguinte, verifique este sistema re- gularmente e se não funcionar bem, so-
licite a sua reparação a um
concessionário Yamaha.
PAU44893
Sistema
de corte d o circuito de
igniçãoO sistema de corte do circuito de ignição
(composto pelo interruptor do descanso la-
teral, o interruptor da embraiagem e o inter-
ruptor de ponto morto) apresenta as
seguintes funções.
 Evita o arranque quando a transmis-
são está engrenada e o descanso la-
teral está para cima, mas a alavanca
da embraiagem não está a ser premi-
da.
 Evita o arranque quando a transmis-
são está engrenada e a alavanca da
embraiagem está a ser premida, mas
o descanso lateral ainda está para
baixo.
 Corta o funcionamento do motor
quando a transmissão está engrena-
da e o descanso lateral é colocado
para baixo.
Verifique periodicamente o funcionamento
do sistema de corte do circuito de ignição
em conformidade com o procedimento
que se segue.
U42PP4P0.book Page 24 Tuesday, August 5, 2014 8:58 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-25
3

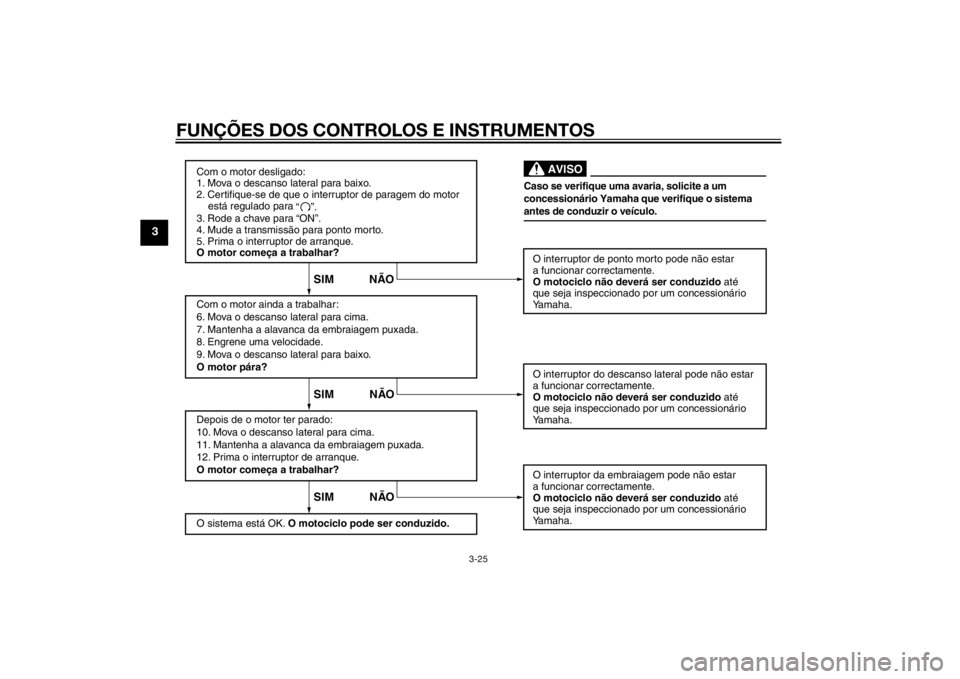

Com o motor desligado:
1. Mova o descanso lateral para baixo.
2. Certifique-se de que o interruptor de paragem do motor
está regulado para
3. Rode a chave para “ON”.
4. Mude a transmissão para ponto morto.
5. Prima o interruptor de arranque.
O motor começa a trabalhar?
Com o motor ainda a trabalhar:
6. Mova o descanso lateral para cima.
7. Mantenha a alavanca da embraiagem puxada.
8. Engrene uma velocidade.
9. Mova o descanso lateral para baixo.
O motor pára?
Depois de o motor ter parado:
10. Mova o descanso lateral para cima.
11. Mantenha a alavanca da embraiagem puxada.
12. Prima o interruptor de arranque.
O motor começa a trabalhar?
O sistema está OK. O motociclo pode ser conduzido. O interruptor de ponto morto pode não estar
a funcionar correctamente.
O motociclo não deverá ser conduzido
até
que seja inspeccionado por um concessionário
Yamaha.
O interruptor do descanso lateral pode não estar
a funcionar correctamente.
O motociclo não deverá ser conduzido até
que seja inspeccionado por um concessionário
Yamaha.
O interruptor da embraiagem pode não estar
a funcionar correctamente.
O motociclo não deverá ser conduzido até
que seja inspeccionado por um concessionário
Yamaha.
SIM NÃO SIM NÃO SIM NÃO
Caso se verifique uma avaria, solicite a um
concessionário Yamaha que verifique o sistema
antes de conduzir o veículo.
AVISO
“ ”.
U42PP4P0.book Page 25 Tuesday, August 5, 2014 8:58 AM

PARA SUA SEGURANÇA – VERIFICAÇÕES PRÉVIAS À UTILIZAÇÃO
4-1
4
PAU15598
Inspeccione o seu veículo sempre que o utilizar para garantir que se encontra em perfeitas condições de funcionamento. Cumpra s empre
os procedimentos e intervalos de inspecção e manutenção descritos no Manual do Utilizador.
AVISO
PWA11152
Se o veículo não for inspecciona do ou manti do em con dições, há mais possibili dad es de ocorrer um aci dente ou danos no equi-
pamento. Não utilize o veículo se detectar algum problema. Se não for possível corrigir um problema através dos proce dimentos
d este manual, solicite a um concessionário Yamaha que inspeccione o veículo.Antes de utilizar este veículo, verifique os pontos que se seguem.
ITEM VERIFICAÇÕES PÁGINA
Combustível • Verifique o nível de combustível no respectivo depósito.
• Se necessário, reabasteça.
• Verifique se o tubo de combustível apresenta fuga.
• Verifique se existem obstruções, fendas ou danos no tubo de respiração e no
tubo de descarga do depósito de combustível e verifique as ligações dos tubos. 3-15, 3-16
Óleo d o motor • Verifique o nível de óleo no motor.
• Se necessário, adicione óleo recomendado até ao nível especificado.
• Verifique se o veículo apresenta fugas de óleo. 6-12
Refrigerante • Verifique o nível de refrigerante no reservatório.
• Se necessário, adicione refrigerante recomendado até ao nível especificado.
• Verifique se o sistema de refrigeração tem fugas. 6-15
Travão dianteiro • Verifique o funcionamento.
• Se o travão estiver mole ou esponjoso, solicite a um concessionário Yamaha que
sangre o sistema hidráulico.
• Verifique se as pastilhas do travão apresentam desgaste.
• Se necessário, substitua-os.
• Verifique o nível de líquido no reservatório.
• Se necessário, adicione o líquido dos travões especificado até ao nível especifi- cado.
• Verifique se o sistema hidráulico apresenta fugas. 6-25, 6-26
U42PP4P0.book Page 1 Tuesday, August 5, 2014 8:58 AM

PARA SUA SEGURANÇA – VERIFICAÇÕES PRÉVIAS À UTILIZAÇÃO
4-2
4
Travão traseiro• Verifique o funcionamento.
• Se o travão estiver mole ou esponjoso, solicite a um concessionário Yamaha que
sangre o sistema hidráulico.
• Verifique se as pastilhas do travão apresentam desgaste.
• Se necessário, substitua-os.
• Verifique o nível de líquido no reservatório.
• Se necessário, adicione o líquido dos travões especificado até ao nível especifi- cado.
• Verifique se o sistema hidráulico apresenta fugas. 6-25, 6-26
Embraiagem • Verifique o funcionamento.
• Se necessário, lubrifique o cabo.
• Verifique a folga da alavanca.
• Se necessário, ajuste-a.
6-23
Punho do acelera dor • Certifique-se de que o funcionamento é suave.
• Verifique a folga do punho do acelerador.
• Se necessário, solicite a um concessionár
io Yamaha que ajuste a folga do punho
do acelerador e lubrifique o cabo e o compartimento do punho. 6-20, 6-30
Cabos de controlo • Certifique-se de que o funcionamento é suave.
• Se necessário, lubrifique-a. 6-30
Corrente de transmissão • Verifique a folga da corrente.
• Se necessário, ajuste-a.
• Verifique o estado da corrente.
• Se necessário, lubrifique-a.
6-27, 6-29
Ro das e pneus • Verifique se apresentam danos.
• Verifique o estado dos pneus e a profundidade da face de rolamento.
• Verifique a pressão do ar.
• Se necessário, corrija.
6-20, 6-23
Pe dais do travão e de mu-
d ança de veloci dad e • Certifique-se de que o funcionamento é suave.
• Se necessário, lubrifique os pontos de articulação dos pedais.
6-30
Alavancas do travão e da
embraiagem • Certifique-se de que o funcionamento é suave.
• Se necessário, lubrifique os pontos de articulação da alavanca.
6-31
ITEM VERIFICAÇÕES PÁGINA
U42PP4P0.book Page 2 Tuesday, August 5, 2014 8:58 AM

PARA SUA SEGURANÇA – VERIFICAÇÕES PRÉVIAS À UTILIZAÇÃO
4-3
4
Descanso lateral• Certifique-se de que o funcionamento é suave.
• Se necessário, lubrifique o pivô. 6-32
Fixa dores do chassis • Certifique-se de que todas as porcas,
cavilhas e parafusos estão devidamente
alinhados.
• Se necessário, aperte-os. —
Instrumentos, luzes, signais
e interruptores • Verifique o funcionamento.
• Se necessário, corrija.
—
Interruptor do descanso late-
ral • Verifique o funcionamento do sistema de corte do circuito de ignição.
• Se o sistema não estiver a funcionar correctamente, solicite a um concessioná-
rio Yamaha que verifique o veículo. 3-24
ITEM VERIFICAÇÕES PÁGINA
U42PP4P0.book Page 3 Tuesday, August 5, 2014 8:58 AM

UTILIZAÇÃO E QUESTÕES IMPORTANTES RELATIVAS À CONDUÇÃO
5-1
5
PAU15952
Leia atentamente o Manual do Utilizador
para se familiarizar com todos os controlos.
Se não compreender algum controlo ou
função, pergunte ao seu concessionário
Yamaha.
AVISO
PWA10272
Se não se familiarizar com os controlos,
pod erá per der o controlo d o veículo, o
que pod e causar um aci dente ou feri-
mentos.
PAU48712
NOTAEste modelo está equipado com:
 sensor de ângulo de inclinação para
desligar o motor no caso de capota-
gem. Neste caso, o visor indicará o
código de erro 30 mas isto não é uma
avaria. Rode a chave para “OFF” e de-
pois para “ON” para eliminar o código
de erro. Se não o fizer, o motor não li-
gará, apesar de este dar sinal quando
é premido o interruptor de arranque.
 um sistema de paragem automática
do motor. O motor desliga-se auto-
maticamente se for deixado em ralenti
durante 20 minutos. Se o motor deixar
de funcionar, basta premir o interrup-
tor de arranque para o voltar a ligar.
PAU51792
Colocar o motor em funciona-
mento Para que o sistema de corte do circuito de
ignição permita o arranque, tem de haver
conformidade com uma das seguintes
condições:
 A transmissão está em ponto morto.
 A transmissão está engrenada com a
alavanca da embraiagem accionada e
o descanso lateral para cima.
Consulte a página 3-24 para obter
mais informações.
1. Rode a chave para “ON” e certifique- se de que o interruptor de paragem do
motor está regulado para “ ”.
As seguintes luzes de advertência e
indicador luminoso deverão acender-
se durante alguns segundos e depois
apagar-se. Luz de advertência do nível de
óleo
 Luz de advertência da tempera-
tura do refrigerante
 Luz de advertência de problema
no motor
 Indicador luminoso do sistema
imobilizador
U42PP4P0.book Page 1 Tuesday, August 5, 2014 8:58 AM

UTILIZAÇÃO E QUESTÕES IMPORTANTES RELATIVAS À CONDUÇÃO
5-2
5
PRECAUÇÃO
PCA17671
Se, inicialmente, não se acender o in di-
ca dor luminoso ou as luzes de ad vertên-
cia referi dos acima quan do a chave é
ro dad a para “ON”, ou se um in dica dor
ou luz de ad vertência permanecer ace-
so, consulte a página 3-3 para obter in-
formações sobre a verificação do
circuito do in dica dor e luz d e advertên-
cia correspon dente.
Para modelos com sistema ABS:A luz de advertência do ABS deve
acender-se quando o interruptor prin-
cipal é rodado para “ON” e desligar-
se depois de ser atingida uma veloci-
dade de 10 km/h (6 mi/h) ou superior.
PRECAUÇÃO
PCA17682
Se a luz de ad vertência do ABS não se
acen der e d epois se apagar conforme
explica do acima, consulte a página 3-3
para obter informações sobre a verifica-
ção do circuito da luz d e advertência.2. Mude a transmissão para ponto mor-
to. O indicador luminoso de ponto
morto deve acender-se. Se não acen- der, solicite a um concessionário
Yamaha que verifique o circuito eléc- trico.
3. Coloque o motor em funcionamento, premindo o interruptor de arranque.
Se o motor não arrancar, solte o inter-
ruptor de arranque, aguarde alguns
segundos e tente novamente. Cada
tentativa de arranque deve ser o mais
pequena possível para preservar a ba-
teria. Não tente fazer o motor arrancar
durante mais de 10 segundos por ten-
tativa.
PRECAUÇÃO
PCA11043
Para uma maior duração do motor, nun-
ca acelere profun damente com o motor
frio!
PAU16673
Mu dança de veloci dad esA mudança de velocidades permite-lhe
controlar o nível de potência do motor dis-
ponível para o arranque, aceleração, subi-
da de encostas, etc.
As posições das velocidades estão ilustra-
das na imagem.NOTAPara colocar a transmissão em ponto mor-
to, pressione repetidamente o pedal de
mudança de velocidades até este atingir o
fim do percurso e, finalmente, suba-o ligei-
ramente.1. Pedal de mudança de velocidades
2. Ponto morto
1
N
2 3
4
5
6
1
2
U42PP4P0.book Page 2 Tuesday, August 5, 2014 8:58 AM

UTILIZAÇÃO E QUESTÕES IMPORTANTES RELATIVAS À CONDUÇÃO
5-3
5
PRECAUÇÃO
PCA10261
Mesmo com a transmissão em
ponto morto, não deslize o motoci-
clo durante longos perío dos de
tempo com o motor desliga do e
não o reboque durante gran des dis-
tâncias. A transmissão é d evida-
mente lubrifica da apenas quan do o
motor está a funcionar. Uma lubrifi-
cação ina dequad a poderá danificar
a transmissão.
 Utilize sempre a embraiagem para
mu dar de veloci dad e de mo do a
evitar danos no motor, na transmis-
são e no sistema de transmissão,
que não estão concebi dos para su-
portar o choque de uma mu dança
d e veloci dad e força da.
PAU16811
Sugestões para a re dução do
consumo de combustívelO consumo de combustível depende muito
do seu tipo de condução. Considere as se-
guintes sugestões para reduzir o consumo
de combustível:
 Mude rapidamente para uma veloci-
dade superior e evite velocidades ele-
vadas do motor durante a aceleração.
 Não embale o motor enquanto muda
para uma velocidade inferior e evite
velocidades elevadas do motor sem
carga no mesmo.
 Em vez de deixar o motor ao ralenti
durante um longo período de tempo
(ex., em engarrafamentos, em semá-
foros ou em passagens de nível), des-
ligue-o.
PAU16842
Rodagem do motorNunca existe um período tão importante na
vida útil do motor do seu veículo como o
período entre os 0 e os 1600 km (1000 mi).
Por esse motivo, deverá ler cuidadosamen-
te o seguinte material.
Uma vez que o motor é completamente no-
vo, não o sobrecarregue demasiado nos
primeiros 1600 km (1000 mi). As diferentes
peças do motor desgastam-se e obtêm um
polimento por si próprias até que atinjam
as folgas de funcionamento adequadas.
Durante este período, deve-se evitar o fun-
cionamento prolongado em aceleração
máxima ou qualquer condição que possa
resultar no sobreaquecimento do motor.
PAU17094
0–1000 km (0–600 mi)
Evite o funcionamento prolongado acima
de 5800 rpm. PRECAUÇÃO: Após ter
percorri do 1000 km (600 mi), o óleo do
motor deverá ser mu dad o e o cartucho
ou elemento do filtro de óleo substituí-
d o.
[PCA10303]
1000–1600 km (600–1000 mi)
Evite o funcionamento prolongado acima
de 6900 rpm.
U42PP4P0.book Page 3 Tuesday, August 5, 2014 8:58 AM

UTILIZAÇÃO E QUESTÕES IMPORTANTES RELATIVAS À CONDUÇÃO
5-4
5
1600 km (1000 mi) e mais
O veículo pode agora ser utilizado normal-
mente.PRECAUÇÃO
PCA10311
Não permita que a veloci dad e do
motor atinja a zona vermelha do ta-
químetro.
 Caso surja algum problema no mo-
tor durante o perío do de ro dagem
d o motor, solicite ime diatamente a
um concessionário Yamaha que ve-
rifique o veículo.
PAU17214
EstacionamentoPara estacionar, desligue o motor e retire a
chave do interruptor principal.
AVISO
PWA10312
 Dado que o motor e o sistema de
escape po dem ficar muito quentes,
estacione num local on de não haja
probabili dad e de peões ou crianças
lhes tocarem e queimarem-se.
 Não estacione num declive ou num
piso macio, pois o veículo po de
tombar, aumentan do o risco de
fuga de combustível e de incên dio.
 Não estacione perto de erva ou de
outros materiais inflamáveis que
possam incen diar-se.
U42PP4P0.book Page 4 Tuesday, August 5, 2014 8:58 AM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-1
6
PAU17245
A inspecção, ajuste e lubrificação periódi-
cos manterão o seu veículo no estado mais
seguro e eficiente possível. A segurança é
uma obrigação do proprietário/condutor
do veículo. Os pontos mais importantes de
inspecção, ajuste e lubrificação do veículo
são explicados nas páginas a seguir.
Os intervalos especificados na tabela de
manutenção periódica deverão ser apenas
considerados como um guia geral em con-
dições normais de condução. No entanto,
dependendo das condições climáticas, do
terreno, da localização geográfica e da uti-
lização individual, os intervalos de manu-
tenção poderão ter de ser reduzidos.
AVISO
PWA10322
Se o veículo não for mantido em con di-
ções ou se a manutenção for efectua da
incorrectamente, o risco d e ferimentos
ou morte po de ser maior d urante os pro-
ced imentos de assistência ou a utiliza-
ção do veículo. Se não estiver
familiariza do com a assistência ao veí-
culo, solicite este serviço a um conces-
sionário Yamaha.
AVISO
PWA15123
Salvo especificação em contrário, desli-
gue o motor d urante os proce dimentos
d e manutenção.
 Um motor em funcionamento tem
peças em movimento que po dem
pren der-se a partes d o corpo ou ao
vestuário e componentes eléctri-
cos que po dem provocar choques
ou incên dios.
 Se o motor estiver em funciona-
mento durante os proce dimentos
d e assistência po de provocar feri-
mentos oculares, queima duras, in-
cên dio ou intoxicação por
monóxi do de carbono – po den do
provocar a morte. Consulte a pági-
na 1-2 para obter mais informações
sobre o monóxi do d e carbono.
AVISO
PWA15461
Os discos, pinças, cilin dros e revesti-
mentos dos travões pod em ficar muito
quentes durante a utilização. Para evitar
eventuais queima duras, deixe os com-
ponentes dos travões arrefecer antes de
lhes tocar.
PAU17303
O controlo das emissões não funciona ape-
nas para garantir um ar mais limpo, como
também é vital para um funcionamento
adequado do motor e o máximo de desem-
penho. Nas tabelas de manutenção perió-
dica que se seguem, os serviços
relacionados com o controlo de emissões
são agrupados separadamente. Estes ser-
viços requerem dados, conhecimentos e
equipamentos especializados. A manuten-
ção, substituição ou reparação dos dispo-
sitivos e sistemas de controlo de emissões
podem ser realizadas por qualquer profis-
sional ou estabelecimento de reparação
devidamente certificado (caso aplicável).
Os concessionários Yamaha possuem a
formação e o equipamento necessários
para realizar estes serviços em particular.
U42PP4P0.book Page 1 Tuesday, August 5, 2014 8:58 AM
