YAMAHA FZ8 S 2015 Manual de utilização (in Portuguese)

MANUTENÇÃO PERIÓDICA E AJUSTES
6-12
6
PAU49793
Óleo do motor e cartucho do fil-
tro de óleoO nível de óleo do motor deve ser verifica-
do antes de cada viagem. Para além disso,
o óleo e o cartucho do filtro de óleo devem
ser substituídos nos intervalos especifica-
dos na tabela de lubrificação e manuten-
ção periódica.
Verificação do nível de óleo d o motor
1. Coloque o veículo numa superfície ni- velada e segure-o numa posição ver-
tical. Uma ligeira inclinação lateral
poderá resultar numa falsa leitura.
2. Coloque o motor em funcionamento, deixe-o aquecer durante alguns minu-
tos e depois desligue-o.
3. Aguarde alguns minutos até que o óleo assente e depois verifique o nível
do óleo através da janela de verifica-
ção situada no lado inferior direito do
cárter.NOTAO óleo do motor deverá situar-se entre as
marcas de nível máximo e mínimo.
FZ8-S FZ8-SA
4. Caso o óleo do motor se situe abaixo da marca do nível mínimo, adicione
óleo suficiente do tipo recomendado
para corrigir o nível.
Mu dança do óleo d o motor (com ou sem
substituição do cartucho d o filtro de
óleo)
1. Coloque o veículo numa superfície ni- velada.
2. Retire a carenagem A (para modelos
ABS apenas). (Consulte a página 6-9.)
3. Coloque o motor em funcionamento, deixe-o aquecer durante alguns minu-
tos e depois desligue-o.1. Tampa de enchimento de óleo do motor
2. Janela de verificação do nível de óleo do motor
3. Marca do nível máximo
4. Marca do nível mínimo
3
4 1
2
1. Tampa de enchimento de óleo do motor
2. Janela de verificação do nível de óleo do motor
3. Marca do nível máximo
4. Marca do nível mínimo
1
2
3
4
U42PP4P0.book Page 12 Tuesday, August 5, 2014 8:58 AM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-13
6
4. Coloque um tabuleiro de recolha doóleo por baixo do motor para recolher
o óleo usado.
5. Retire a tampa de enchimento de óleo, a cavilha de drenagem de óleo
do motor e a respetiva anilha, para
drenar o óleo do cárter.NOTAIgnore os passos 6–8 se não desejar subs-
tituir o cartucho do filtro de óleo.6. Retire o cartucho do filtro de óleo com
uma chave inglesa do filtro de óleo. FZ8-S
FZ8-SA
NOTAPoderá obter uma chave inglesa do filtro de
óleo num concessionário Yamaha.
7. Aplique uma camada pouco espessa
de óleo do motor limpo no anel de ve-
dação em O do novo cartucho do filtro
de óleo.NOTACertifique-se de que o anel de vedação em
O está bem encaixado.8. Instale o novo cartucho do filtro deóleo com uma chave inglesa do filtro
de óleo e aperte-o em conformidade
com o binário especificado, utilizando
uma chave de binário.
1. Cavilha de drenagem do óleo do motor
2. Anilha
12
1. Chave inglesa do filtro de óleo
2. Cartucho do filtro de óleo
1. Chave inglesa do filtro de óleo
2. Cartucho do filtro de óleo
1
2
1
2
1. Anel de vedação em O
U42PP4P0.book Page 13 Tuesday, August 5, 2014 8:58 AM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-14
6
FZ8-S
FZ8-SA9. Instale a cavilha de drenagem de óleo
do motor e a respetiva nova anilha e,
depois, aperte a cavilha em conformi-
dade com o binário especificado.
10. Reabasteça com a quantidade espe- cificada de óleo do motor recomenda-
do e, depois, instale e aperte a tampa
de enchimento de óleo.
NOTADepois do motor e do sistema de escape
terem arrefecido, certifique-se de que lim-
pa o óleo eventualmente derramado sobre
quaisquer componentes.
PRECAUÇÃO
PCA11621
Para evitar o patinar da embraia-
gem (uma vez que o óleo d o motor
também lubrifica a embraiagem),
não misture quaisquer a ditivos quí-
micos. Não utilize óleos com a es-
pecificação para diesel de “CD”
nem óleos d e qualidad e superior à
especifica da. Para além d isso, não
utilize óleos d enominados “ENER-
GY CONSERVING II” ou superiores.
 Certifique-se de que não entra ne-
nhum material estranho no cárter.11. Coloque o motor em funcionamento e deixe-o ao ralenti durante alguns mi-
nutos enquanto verifica se existem fu-
gas de óleo. Caso haja uma fuga de
óleo, desligue imediatamente o motor
e procure a causa.NOTADepois de ligar o motor, a luz de advertên-
cia do nível de óleo do motor deverá desli-
gar-se se o nível de óleo for suficiente.PRECAUÇÃO
PCA10402
Se a luz d e advertência do nível d e óleo
tremeluzir ou permanecer acesa, mes-
mo que o nível de óleo esteja correcto,
1. Chave de binário
1. Chave de binárioBinário de aperto:
Cartucho do filtro de óleo: 17 Nm (1.7 m·kgf, 12 ft·lbf)
11
Binário de aperto:
Cavilha de drenagem de óleo do
motor:
43 Nm (4.3 m·kgf, 31 ft·lbf)
Óleo do motor recomen dad o:
Consulte a página 8-1.
Quanti dad e de óleo:
Sem substituição do cartucho do
filtro de óleo: 2.90 L (3.07 US qt, 2.55 Imp.qt)
Com substituição do cartucho do
filtro de óleo: 3.10 L (3.28 US qt, 2.73 Imp.qt)
U42PP4P0.book Page 14 Tuesday, August 5, 2014 8:58 AM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-15
6
desligue imed iatamente o motor e soli-
cite a um concessionário Yamaha que
verifique o veículo.12. Desligue o motor, aguarde alguns mi- nutos até o óleo assentar e, depois,
verifique o nível do óleo e, se necessá-
rio, corrija-o.
13. Monte a carenagem (para modelos
ABS apenas).
PAU20071
RefrigeranteO nível do refrigerante deve ser verificado
antes de cada viagem. Para além disso, o
refrigerante deve ser substituído nos inter-
valos especificados na tabela de lubrifica-
ção e manutenção periódica.
PAU3908A
Verificação do nível de líqui do refrige-
rante 1. Coloque o veículo numa superfície ni- velada e segure-o numa posição ver-
tical.NOTAO nível de refrigerante deve ser verifi-
cado com o motor frio uma vez que
este varia consoante a temperatura
do motor.
 Durante a verificação do nível de refri-
gerante, certifique-se de que o veículo
está totalmente na vertical. Uma ligei-
ra inclinação lateral poderá resultar
numa falsa leitura.2. Verifique o nível de refrigerante no re-
servatório de refrigerante.NOTAO refrigerante deverá situar-se entre as
marcas de nível máximo e mínimo.
3. Se o líquido refrigerante se encontrarna marca de nível mínimo ou abaixo
desta, retire o painel C para aceder ao
reservatório de refrigerante. (Consulte
a página 6-9.)
4. Retire a tampa do reservatório de re- frigerante, adicione líquido refrigeran-
te até à marca de nível máximo e,
depois, instale a tampa do reservató-
rio. AVISO! Retire apenas a tampa
d o reservatório d e refrigerante.
Nunca tente retirar a tampa do ra-
d ia dor enquanto o motor estiver
quente.
[PWA15162]
PRECAUÇÃO: Caso
não tenha líqui do refrigerante, utili-
ze água d estilada ou água macia.
Não utilize água d ura nem água sal-
ga da pois d anificam o motor. Caso
1. Reservatório de refrigerante
2. Marca do nível máximo
3. Marca do nível mínimo
1
2
3
U42PP4P0.book Page 15 Tuesday, August 5, 2014 8:58 AM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-16
6
tenha utilizado água em vez d e lí-
qui do refrigerante, substitua-a por
líqui do refrigerante logo que possí-
vel, caso contrário o sistema d e re-
frigeração não ficará protegi do
contra congelação e corrosão. Se
tiver si do acrescenta da água ao lí-
qui do refrigerante, solicite a um
concessionário Yamaha que verifi-
que o teor de anticongelante do lí-
qui do refrigerante logo que
possível, caso contrário a eficácia
d o líqui do refrigerante será red uzi-
d a.
[PCA10473]
5. Instale o painel.
PAU33032
Mu dança do refrigerante
O refrigerante deve ser substituído nos in-
tervalos especificados na tabela de lubrifi-
cação e manutenção periódica. Solicite a
um concessionário Yamaha que mude o
refrigerante. AVISO! Nunca tente retirar a
tampa do ra dia dor enquanto o motor es-
tiver quente.
[PWA10382] PAU49852
Substituição
do elemento do fil-
tro de arO elemento do filtro de ar deve ser substi-
tuído nos intervalos especificados na tabe-
la de lubrificação e manutenção periódica.
Substitua o elemento do filtro de ar mais
frequentemente se a condução for feita em
áreas invulgarmente húmidas ou poeiren-
tas.
1. Retire o assento do condutor. (Con- sulte a página 3-17.)
2. Retire os painéis A e B. (Consulte a
página 6-9.)
3. Remova a cavilha da carenagem late- ral de ambos os lados.
1. Tampa do reservatório de refrigeranteCapaci dad e do reservatório de re-
frigerante (até à marca de nível má-
ximo):
0.25 L (0.26 US qt, 0.22 Imp.qt)
1
1. Cavilha da carenagem lateral
1
U42PP4P0.book Page 16 Tuesday, August 5, 2014 8:58 AM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-17
6
4. Remova as cavilhas da carenagem dodepósito de combustível de ambos os
lados após puxar ligeiramente para
fora pela borda das carenagens late-
rais para aceder às cavilhas.
5. Puxe a parte inferior da carenagem do depósito de combustível para fora
dos dois lados e, depois, retire a care-
nagem deslocando-a para a frente e
levantando-a para cima. 6. Remova a cavilha do depósito de
combustível de ambos os lados.
7. Levante a parte dianteira do depósito de combustível e incline-o cuidadosa-
mente para trás, afastando-o da caixa
do filtro de ar, mas sem desligar os tu-
bos de combustível. AVISO! Certifi-
que-se de que o d epósito de combustível está bem apoia
do. Não
incline nem puxe d emasiado o d e-
pósito de combustível, caso con-
trário os tubos d e combustível
pod em ficar soltos, o que po de pro-
vocar derrame de combustível e
risco de incên dio.
[PWA10412]

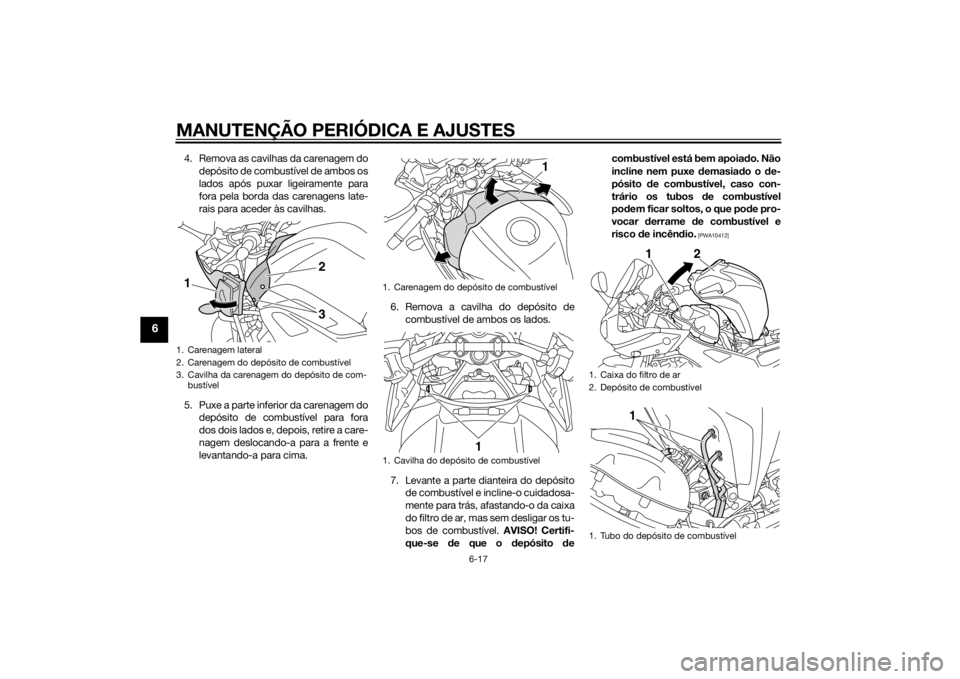

1. Carenagem lateral
2. Carenagem do depósito de combustível
3. Cavilha da carenagem do depósito de com-
bustível
32
1
1. Carenagem do depósito de combustível
1. Cavilha do depósito de combustível
1
1
1. Caixa do filtro de ar
2. Depósito de combustível
1. Tubo do depósito de combustível
2
1
1
U42PP4P0.book Page 17 Tuesday, August 5, 2014 8:58 AM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-18
6
8. Retire a tampa da caixa do filtro de ar,retirando os respetivos parafusos.
PRECAUÇÃO: Quando retirar a
tampa da caixa d o filtro de ar, certi-
fique-se de que não caem objectos
estranhos no tubo de entra da de ar.
[PCA12882]
9. Puxe o elemento do filtro de ar para
fora. 10. Introduza um elemento do filtro de ar
na respetiva caixa. PRECAUÇÃO:
Certifique-se de que o elemento do
filtro de ar está devi damente fixo na
caixa do filtro d e ar. O motor nunca
d eve ser coloca do em funciona-
mento sem o elemento d o filtro de
ar instala do, caso contrário o(s) pis-
tão(ões) e/ou cilin dro(s) po derão
d esgastar-se excessivamente.
[PCA10482]
11. Instale a tampa da caixa do filtro de ar,
colocando os respetivos parafusos.
12. Coloque o depósito de combustível
na posição original. Assegure-se de
que os tubos de combustível estão
devidamente ligados e dirigidos, e de
que não estão trilhados. Certifique-se
de que o tubo de respiração e o tubo de descarga do depósito de combus-
tível são colocados na posição origi-
nal.
AVISO! Antes d e colocar o
d epósito de combustível na posi-
ção original, certifique-se de que os
tubos de combustível não estão da-
nifica dos. Se algum tubo de com-
bustível estiver d anificado, não
coloque o motor em funcionamento
e solicite a um concessionário
Yamaha que o substitua, caso con-
trário po derá ocorrer derrame de
combustível, o que constitui um ris-
co de incên dio.
[PWA11362]

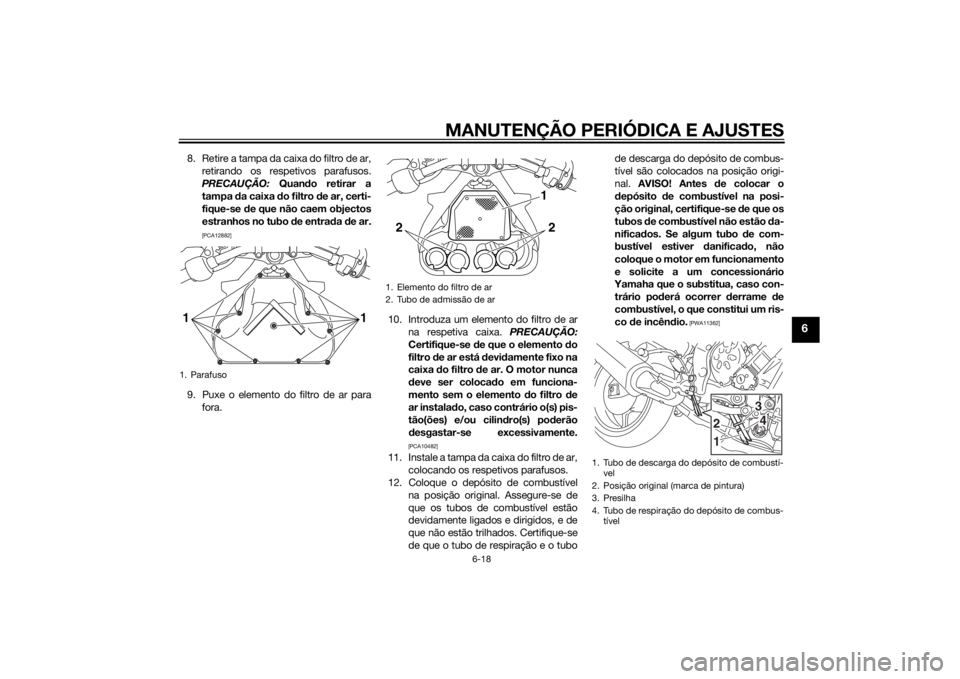

1. Parafuso
1
1
1. Elemento do filtro de ar
2. Tubo de admissão de ar
1
2
2
1. Tubo de descarga do depósito de combustí-
vel
2. Posição original (marca de pintura)
3. Presilha
4. Tubo de respiração do depósito de combus- tível
12
43
U42PP4P0.book Page 18 Tuesday, August 5, 2014 8:58 AM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-19
6
13. Instale a cavilha do depósito de com-bustível de ambos os lados.
14. Coloque a carenagem do depósito de combustível na posição original e, de-
pois, instale as cavilhas de ambos os
lados.
15. Instale a cavilha da carenagem lateral de ambos os lados.
16. Instale os painéis.
17. Instale o assento do condutor.
PAU34302
Ajuste da veloci dad e de ralenti
d o motorA velocidade de ralenti do motor deverá ser
verificada e, caso necessário, ajustada
como se segue, nos intervalos especifica-
dos na tabela de lubrificação e manuten-
ção periódica.
Para fazer este ajuste, o motor deve estar
quente.
Verifique a velocidade de ralenti do motor
e, se necessário, regule-a em conformida-
de com as especificações rodando o para-
fuso ajustador do ralenti. Para aumentar a
velocidade de ralenti do motor, rode o pa-
rafuso na direcção (a). Para reduzir a velo-
cidade de ralenti do motor, rode o parafuso
na direcção (b).
NOTASe a velocidade de ralenti do motor não pu-
der ser obtida tal como descrito anterior-
mente, solicite a um concessionário
Yamaha que faça o respectivo ajuste.

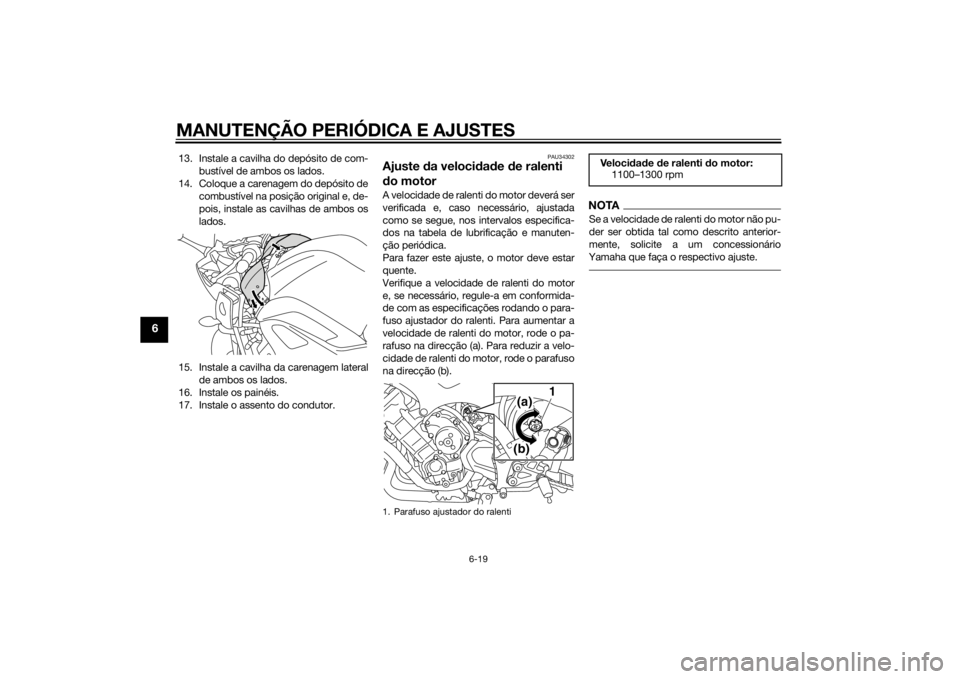

1. Parafuso ajustador do ralenti
(b) (a)
1
Ve l o c i
dad e de ralenti do motor:
1100–1300 rpm
U42PP4P0.book Page 19 Tuesday, August 5, 2014 8:58 AM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-20
6
PAU21385
Verificação da folga do punho do
acelera dorA folga do punho do acelerador deverá me-
dir 3.0–5.0 mm (0.12–0.20 in) na borda inte-
rior do punho do acelerador. Verifique
periodicamente a folga do punho do acele-
rador e, se necessário, solicite a um con-
cessionário Yamaha que a ajuste.
PAU21402
Folga das válvulasA folga das válvulas muda com a utilização,
resultando numa mistura inadequada de
ar/combustível e/ou ruído no motor. Para
evitar que isto ocorra, a folga das válvulas
deverá ser regulada por um concessionário
Yamaha nos intervalos especificados na
tabela de lubrificação e manutenção perió-
dica.
PAU2177A
Pneus Os pneus são o único contacto entre o ve-
ículo e a estrada. A segurança em todas as
condições de condução depende de uma
área relativamente pequena de contacto
com a estrada. Por conseguinte, é essen-
cial manter os pneus sempre em bom esta-
do e substituí-los na altura apropriada
pelos pneus especificados.
Pressão d e ar dos pneus
A pressão de ar dos pneus deverá ser veri-
ficada e, se necessário, ajustada antes de
cada viagem.
AVISO
PWA10504
A utilização deste veículo com a pressão
d os pneus incorrecta po de causar feri-
mentos graves ou morte d evido à per da
d e controlo.
 A pressão de ar d os pneus d eve ser
verifica da e ajusta da com os pneus
frios (isto é, quan do a temperatura
d os pneus é igual à temperatura
ambiente).
 A pressão de ar dos pneus tem de
ser ajusta da de acor do com a velo-
ci dad e de con dução e o peso total

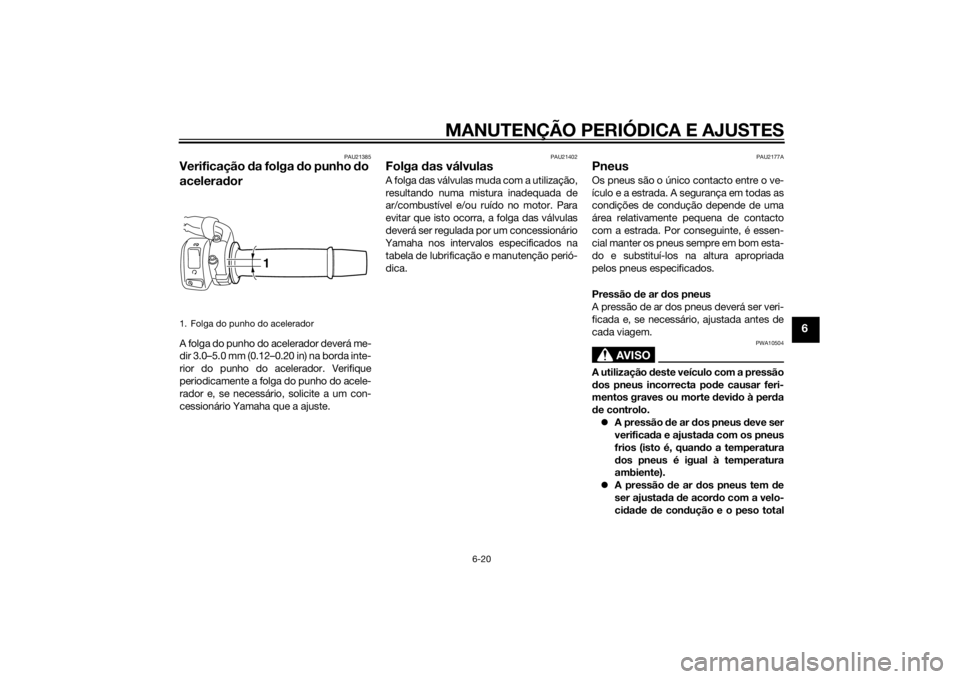

1. Folga do punho do acelerador
1
U42PP4P0.book Page 20 Tuesday, August 5, 2014 8:58 AM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-21
6
do con dutor, passageiro, carga e
acessórios aprova dos para este
mo delo.AVISO
PWA10512
Nunca sobrecarregue o seu veículo. A
utilização de um veículo sobrecarrega-
d o pod e provocar um aci dente.
Inspecção dos pneus
Os pneus devem ser verificados antes de
cada viagem. Se a profundidade da face de
rolamento central atingir o limite especifi-
cado, se o pneu tiver um prego ou frag-
mentos de vidro, ou se o flanco estiver
rachado, solicite a um concessionário
Yamaha que substitua o pneu imediata-
mente.
NOTAOs limites de profundidade do piso dos
pneus poderão diferir de país para país.
Cumpra sempre os regulamentos locais.
AVISO
PWA10472
 Solicite a um concessionário
Yamaha que substitua os pneus ex-
cessivamente gastos. Para além de
ser ilegal, utilizar o veículo com
pneus excessivamente gastos di-
minui a estabili dad e de con dução e
pod e levar a per da de controlo.
 A tarefa d e substituição de to das as
peças relaciona das com as ro das e
os travões, incluind o os pneus,
d eve ser executa da por um conces-
sionário Yamaha, que possui os co-
nhecimentos e experiência
profissional necessários para o fa-
zer.
 Após a substituição de um pneu,
con duza a veloci dad es mo dera das,
uma vez que a superfície do pneu
d everá primeiro ser “ro dad a” para
que desenvolva as respectivas ca-
racterísticas óptimas.
Pressão de ar d os pneus (me did a
com os pneus frios): Carga até 90 kg (198 lb):
Frente:250 kPa (2.50 kgf/cm2, 36 psi)
Tr á s :
290 kPa (2.90 kgf/cm2, 42 psi)
90 kg (198 lb) até carga máxima: Frente:
250 kPa (2.50 kgf/cm2, 36 psi)
Tr á s : 290 kPa (2.90 kgf/cm2, 42 psi)
Con dução a alta veloci dad e:
Frente: 250 kPa (2.50 kgf/cm2, 36 psi)
Tr á s : 290 kPa (2.90 kgf/cm2, 42 psi)
Carga máxima*:
FZ8-S 195 kg (430 lb)
FZ8-SA 190 kg (419 lb)
* Peso total com condutor, passagei-
ro, carga e acessórios
1. Flanco do pneu
2. Profundidade do piso do pneuProfun did ad e mínima do piso d o
pneu (frente e trás):
1.6 mm (0.06 in)
U42PP4P0.book Page 21 Tuesday, August 5, 2014 8:58 AM
