YAMAHA FZR 2013 Manuale de Empleo (in Spanish)

Funcionamiento de equipos
44

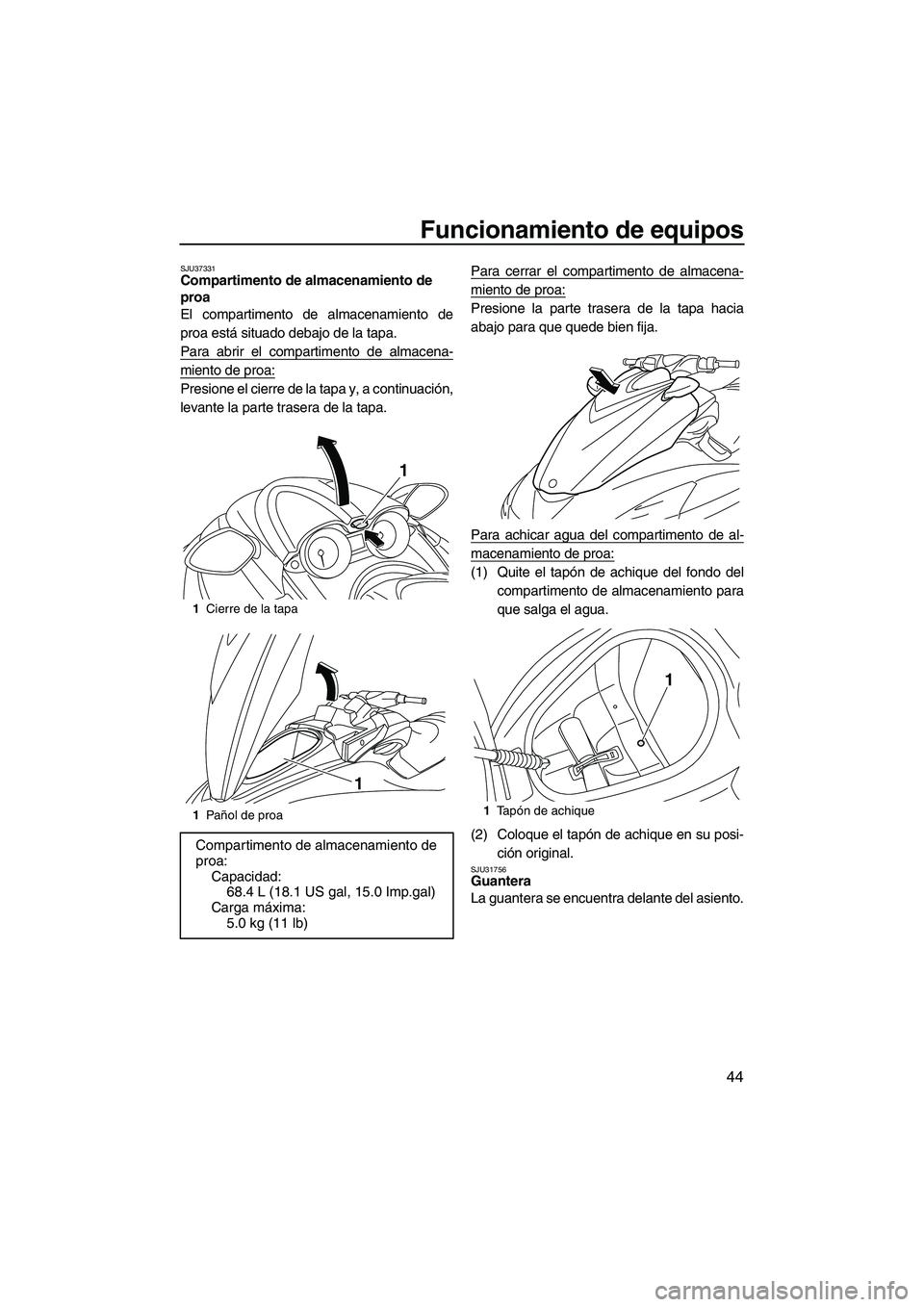

SJU37331Compartimento de almacenamiento de
proa
El compartimento de almacenamiento de
proa está situado debajo de la tapa.
Para abrir el compartimento de almacena-
miento de proa:
Presione el cierre de la tapa y, a continuación,
levante la parte trasera de la tapa.Para cerrar el compartimento de almacena-
miento de proa:
Presione la parte trasera de la tapa hacia
abajo para que quede bien fija.
Para achicar agua del compartimento de al-
macenamiento de proa:
(1) Quite el tapón de achique del fondo del
compartimento de almacenamiento para
que salga el agua.
(2) Coloque el tapón de achique en su posi- ción original.
SJU31756Guantera
La guantera se encuentra delante del asiento.
1Cierre de la tapa
1 Pañol de proa
Compartimento de almacenamiento de
proa:
Capacidad:68.4 L (18.1 US gal, 15.0 Imp.gal)
Carga máxima:
5.0 kg (11 lb)
1
1
1Tapón de achique
1
UF2R74S0.book Page 44 Friday, August 10, 2012 1:32 PM

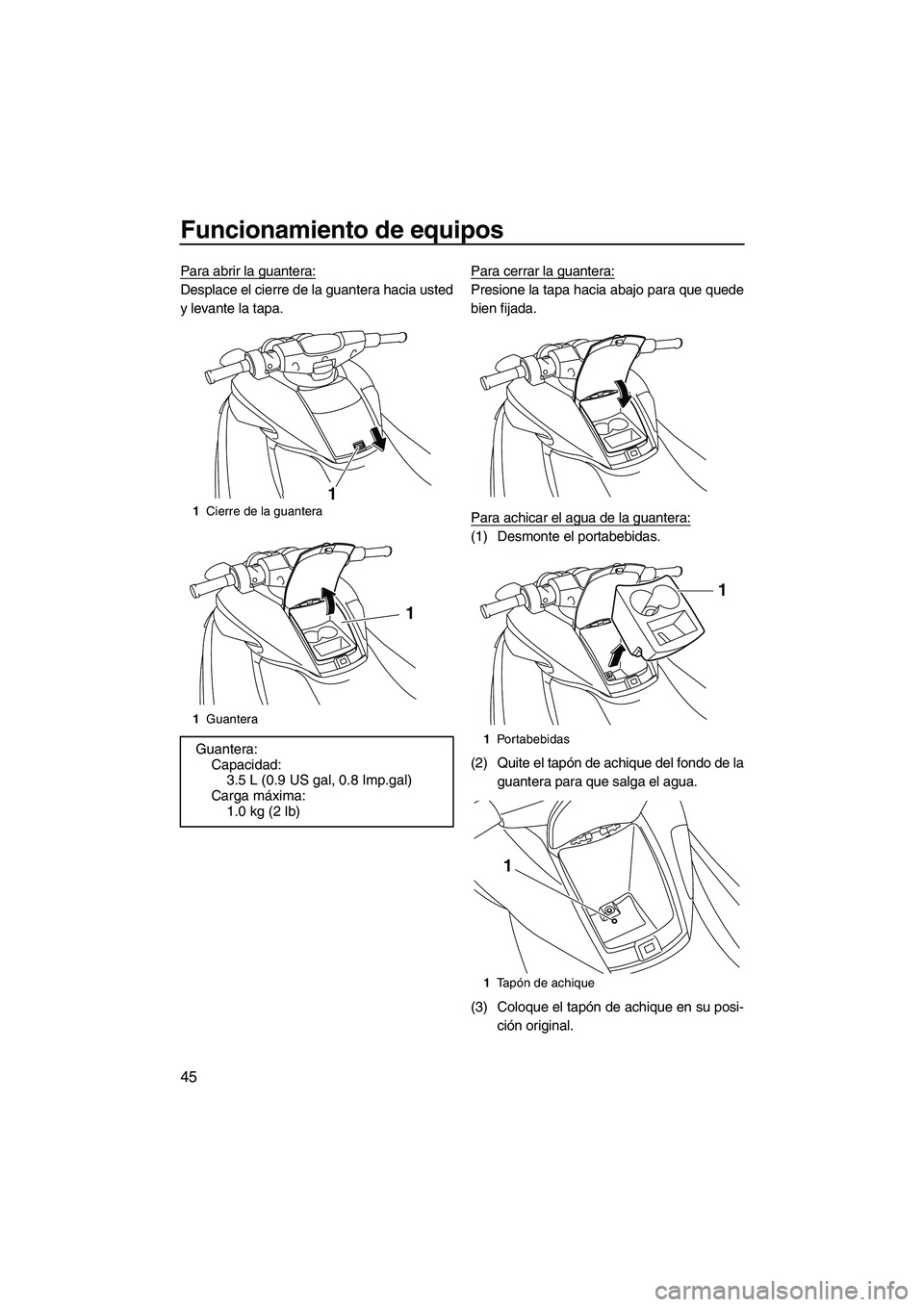

Funcionamiento de equipos
45
Para abrir la guantera:
Desplace el cierre de la guantera hacia usted
y levante la tapa.Para cerrar la guantera:Presione la tapa hacia abajo para que quede
bien fijada.
Para achicar el agua de la guantera:
(1) Desmonte el portabebidas.
(2) Quite el tapón de achique del fondo de la
guantera para que salga el agua.
(3) Coloque el tapón de achique en su posi- ción original.
1Cierre de la guantera
1 Guantera
Guantera:
Capacidad:3.5 L (0.9 US gal, 0.8 Imp.gal)
Carga máxima:
1.0 kg (2 lb)
1
1
1Portabebidas
1 Tapón de achique
1
1
UF2R74S0.book Page 45 Friday, August 10, 2012 1:32 PM

Funcionamiento de equipos
46
(4) Coloque el portabebidas en su posiciónoriginal.
SJU41420Portabebidas
El portabebidas está situado en la guantera.
(Consulte en la página 44 la información rela-
tiva a la guantera).
El portabebidas es extraíble.
No coloque ningún objeto en el portabebidas
durante la navegación. De lo contrario, los ob-
jetos que coloque pueden caerse del portabe-
bidas.
SJU37233Pañol estanco
El pañol estanco se encuentra debajo del
asiento trasero.
El compartimento es estanco cuando la tapa
está bien cerrada.
El pañol estanco es desmontable.
Para abrir el pañol estanco:
(1) Desmonte el asiento trasero. (Consulteen la página 41 las instrucciones de des-
montaje y montaje del asiento). (2) Afloje la tapa y extráigala.
Para cerrar el pañol estanco:(1) Coloque la tapa y apriétela hasta que
deje de girar.
(2) Sujete bien el asiento trasero en su posi- ción original.
SJU41282Sujeción y cubierta del extintor
La sujeción y la cubierta del extintor se en-
cuentran en el pañol de proa.
1Portabebidas
1
1Tapón del pañol estanco
1 Pañol estanco
Pañol estanco:
Capacidad: 8.7 L (2.3 US gal, 1.9 Imp.gal)
Carga máxima: 3.0 kg (7 lb)
1
1
UF2R74S0.book Page 46 Friday, August 10, 2012 1:32 PM

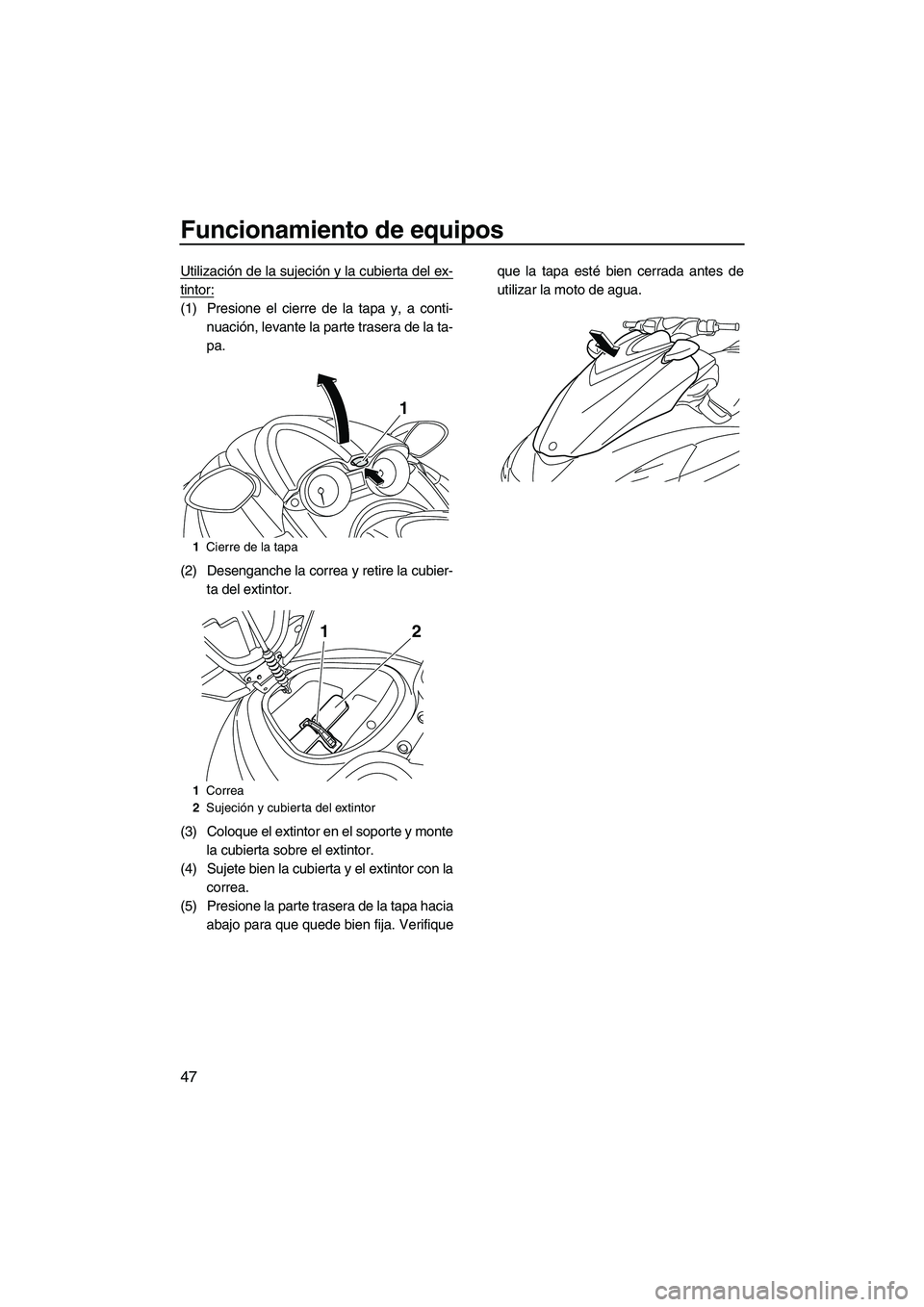

Funcionamiento de equipos
47
Utilización de la sujeción y la cubierta del ex-
tintor:
(1) Presione el cierre de la tapa y, a conti-nuación, levante la parte trasera de la ta-
pa.
(2) Desenganche la correa y retire la cubier- ta del extintor.
(3) Coloque el extintor en el soporte y monte la cubierta sobre el extintor.
(4) Sujete bien la cubierta y el extintor con la correa.
(5) Presione la parte trasera de la tapa hacia abajo para que quede bien fija. Verifique que la tapa esté bien cerrada antes de
utilizar la moto de agua.
1
Cierre de la tapa
1 Correa
2 Sujeción y cubierta del extintor
1
12
UF2R74S0.book Page 47 Friday, August 10, 2012 1:32 PM

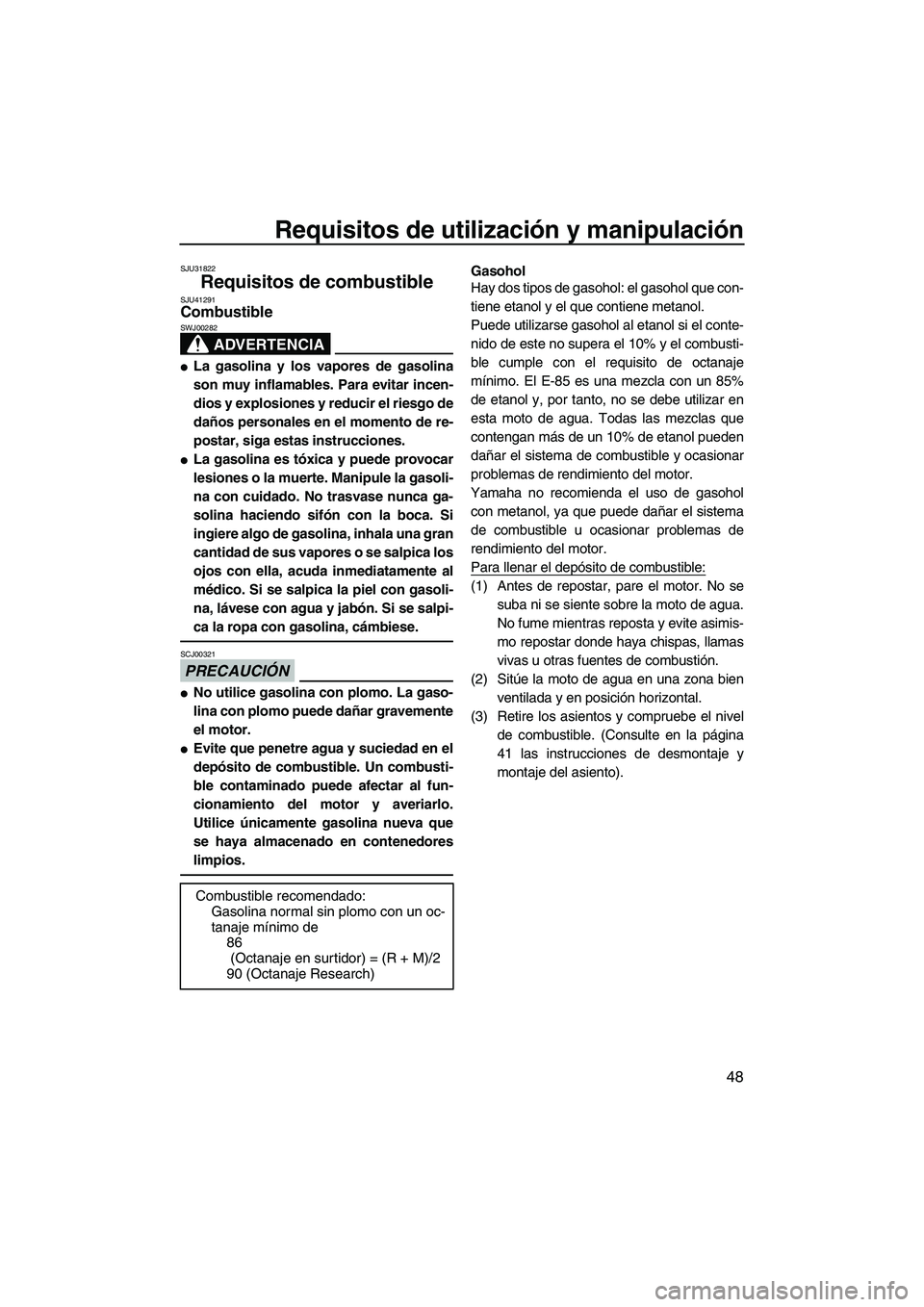

Requisitos de utilización y manipulación
48
SJU31822
Requisitos de combustible SJU41291Combustible
ADVERTENCIA
SWJ00282
●La gasolina y los vapores de gasolina
son muy inflamables. Para evitar incen-
dios y explosiones y reducir el riesgo de
daños personales en el momento de re-
postar, siga estas instrucciones.
●La gasolina es tóxica y puede provocar
lesiones o la muerte. Manipule la gasoli-
na con cuidado. No trasvase nunca ga-
solina haciendo sifón con la boca. Si
ingiere algo de gasolina, inhala una gran
cantidad de sus vapores o se salpica los
ojos con ella, acuda inmediatamente al
médico. Si se salpica la piel con gasoli-
na, lávese con agua y jabón. Si se salpi-
ca la ropa con gasolina, cámbiese.
PRECAUCIÓN
SCJ00321
●No utilice gasolina con plomo. La gaso-
lina con plomo puede dañar gravemente
el motor.
●Evite que penetre agua y suciedad en el
depósito de combustible. Un combusti-
ble contaminado puede afectar al fun-
cionamiento del motor y averiarlo.
Utilice únicamente gasolina nueva que
se haya almacenado en contenedores
limpios.
Gasohol
Hay dos tipos de gasohol: el gasohol que con-
tiene etanol y el que contiene metanol.
Puede utilizarse gasohol al etanol si el conte-
nido de este no supera el 10% y el combusti-
ble cumple con el requisito de octanaje
mínimo. El E-85 es una mezcla con un 85%
de etanol y, por tanto, no se debe utilizar en
esta moto de agua. Todas las mezclas que
contengan más de un 10% de etanol pueden
dañar el sistema de combustible y ocasionar
problemas de rendimiento del motor.
Yamaha no recomienda el uso de gasohol con metanol, ya que puede dañar el sistema
de combustible u ocasionar problemas de
rendimiento del motor.
Para llenar el depósito de combustible:
(1) Antes de repostar, pare el motor. No se suba ni se siente sobre la moto de agua.
No fume mientras reposta y evite asimis-
mo repostar donde haya chispas, llamas
vivas u otras fuentes de combustión.
(2) Sitúe la moto de agua en una zona bien ventilada y en posición horizontal.
(3) Retire los asientos y compruebe el nivel de combustible. (Consulte en la página
41 las instrucciones de desmontaje y
montaje del asiento).
Combustible recomendado: Gasolina normal sin plomo con un oc-
tanaje mínimo de86
(Octanaje en surtidor) = (R + M)/2
90 (Octanaje Research)
UF2R74S0.book Page 48 Friday, August 10, 2012 1:32 PM

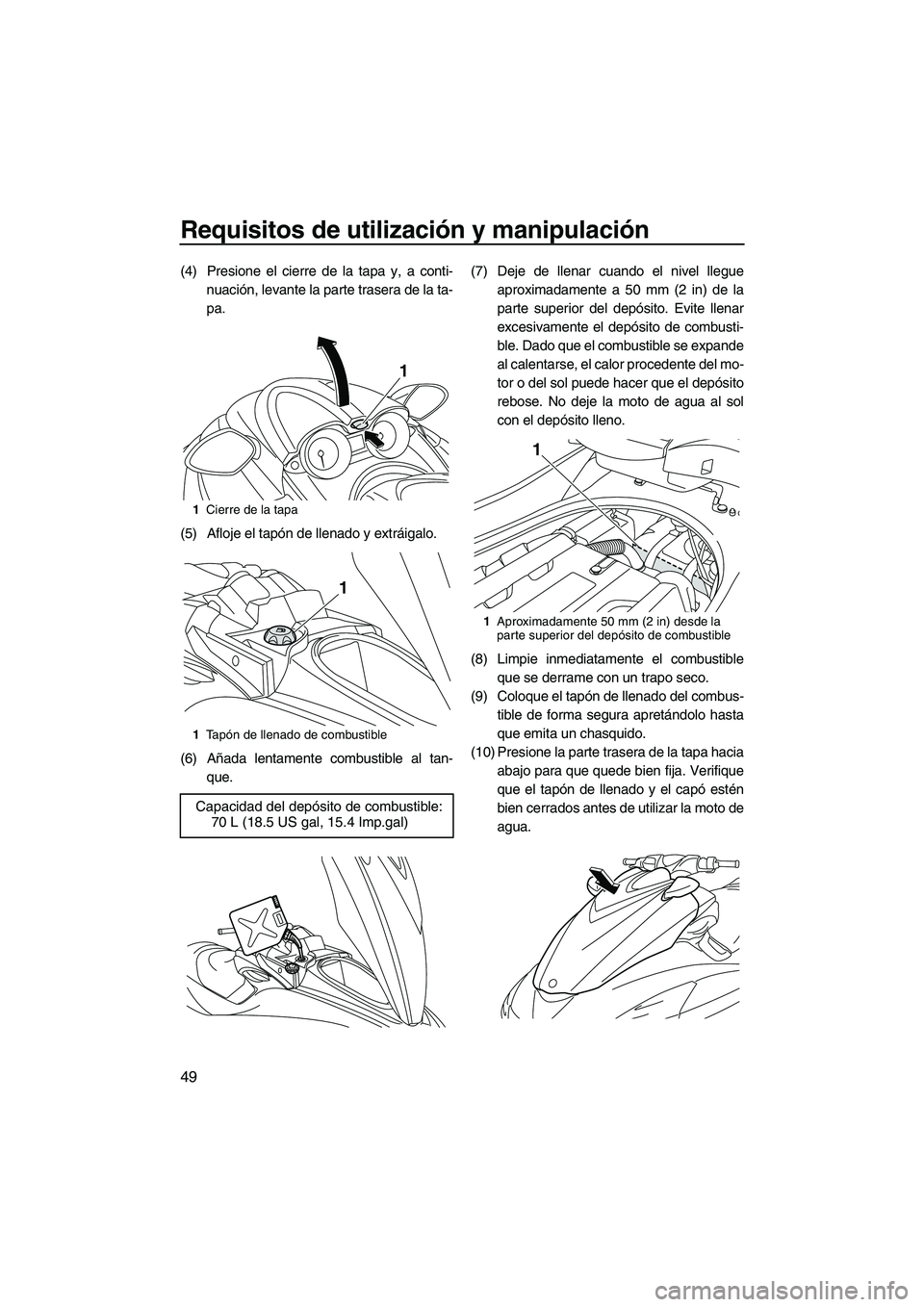

Requisitos de utilización y manipulación
49
(4) Presione el cierre de la tapa y, a conti-nuación, levante la parte trasera de la ta-
pa.
(5) Afloje el tapón de llenado y extráigalo.
(6) Añada lentamente combustible al tan- que. (7) Deje de llenar cuando el nivel llegue
aproximadamente a 50 mm (2 in) de la
parte superior del depósito. Evite llenar
excesivamente el depósito de combusti-
ble. Dado que el combustible se expande
al calentarse, el calor procedente del mo-
tor o del sol puede hacer que el depósito
rebose. No deje la moto de agua al sol
con el depósito lleno.
(8) Limpie inmediatamente el combustible que se derrame con un trapo seco.
(9) Coloque el tapón de llenado del combus- tible de forma segura apretándolo hasta
que emita un chasquido.
(10) Presione la parte trasera de la tapa hacia abajo para que quede bien fija. Verifique
que el tapón de llenado y el capó estén
bien cerrados antes de utilizar la moto de
agua.
1Cierre de la tapa
1 Tapón de llenado de combustible
Capacidad del depósito de combustible:
70 L (18.5 US gal, 15.4 Imp.gal)
1
1
1Aproximadamente 50 mm (2 in) desde la
parte superior del depósito de combustible
1
UF2R74S0.book Page 49 Friday, August 10, 2012 1:32 PM

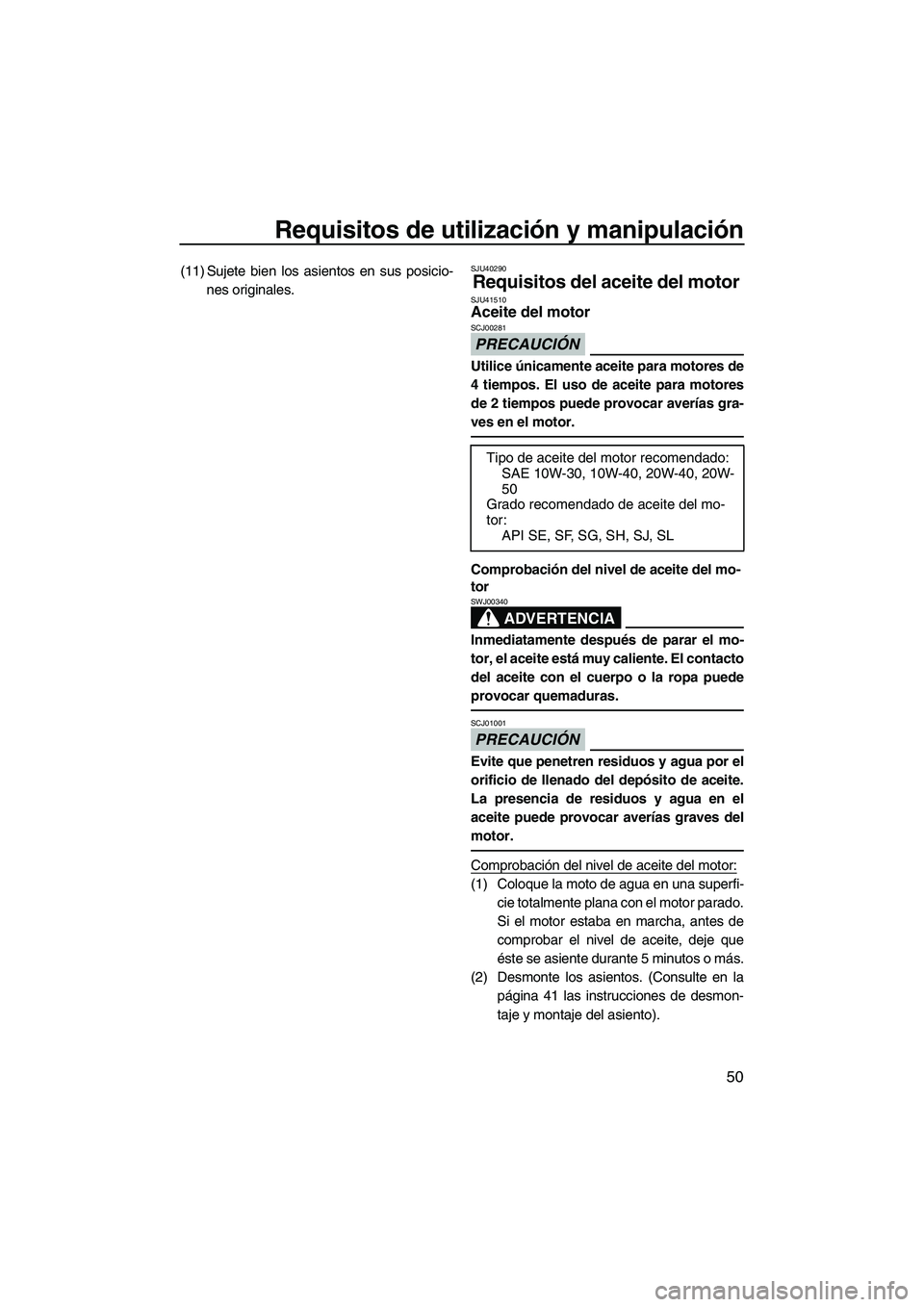

Requisitos de utilización y manipulación
50
(11) Sujete bien los asientos en sus posicio-nes originales.SJU40290
Requisitos del aceite del motor SJU41510Aceite del motor
PRECAUCIÓN
SCJ00281
Utilice únicamente aceite para motores de
4 tiempos. El uso de aceite para motores
de 2 tiempos puede provocar averías gra-
ves en el motor.
Comprobación del nivel de aceite del mo-
tor
ADVERTENCIA
SWJ00340
Inmediatamente después de parar el mo-
tor, el aceite está muy caliente. El contacto
del aceite con el cuerpo o la ropa puede
provocar quemaduras.
PRECAUCIÓN
SCJ01001
Evite que penetren residuos y agua por el
orificio de llenado del depósito de aceite.
La presencia de residuos y agua en el
aceite puede provocar averías graves del
motor.
Comprobación del nivel de aceite del motor:
(1) Coloque la moto de agua en una superfi-cie totalmente plana con el motor parado.
Si el motor estaba en marcha, antes de
comprobar el nivel de aceite, deje que
éste se asiente durante 5 minutos o más.
(2) Desmonte los asientos. (Consulte en la página 41 las instrucciones de desmon-
taje y montaje del asiento).
Tipo de aceite del motor recomendado:
SAE 10W-30, 10W-40, 20W-40, 20W-
50
Grado recomendado de aceite del mo-
tor:
API SE, SF, SG, SH, SJ, SL
UF2R74S0.book Page 50 Friday, August 10, 2012 1:32 PM

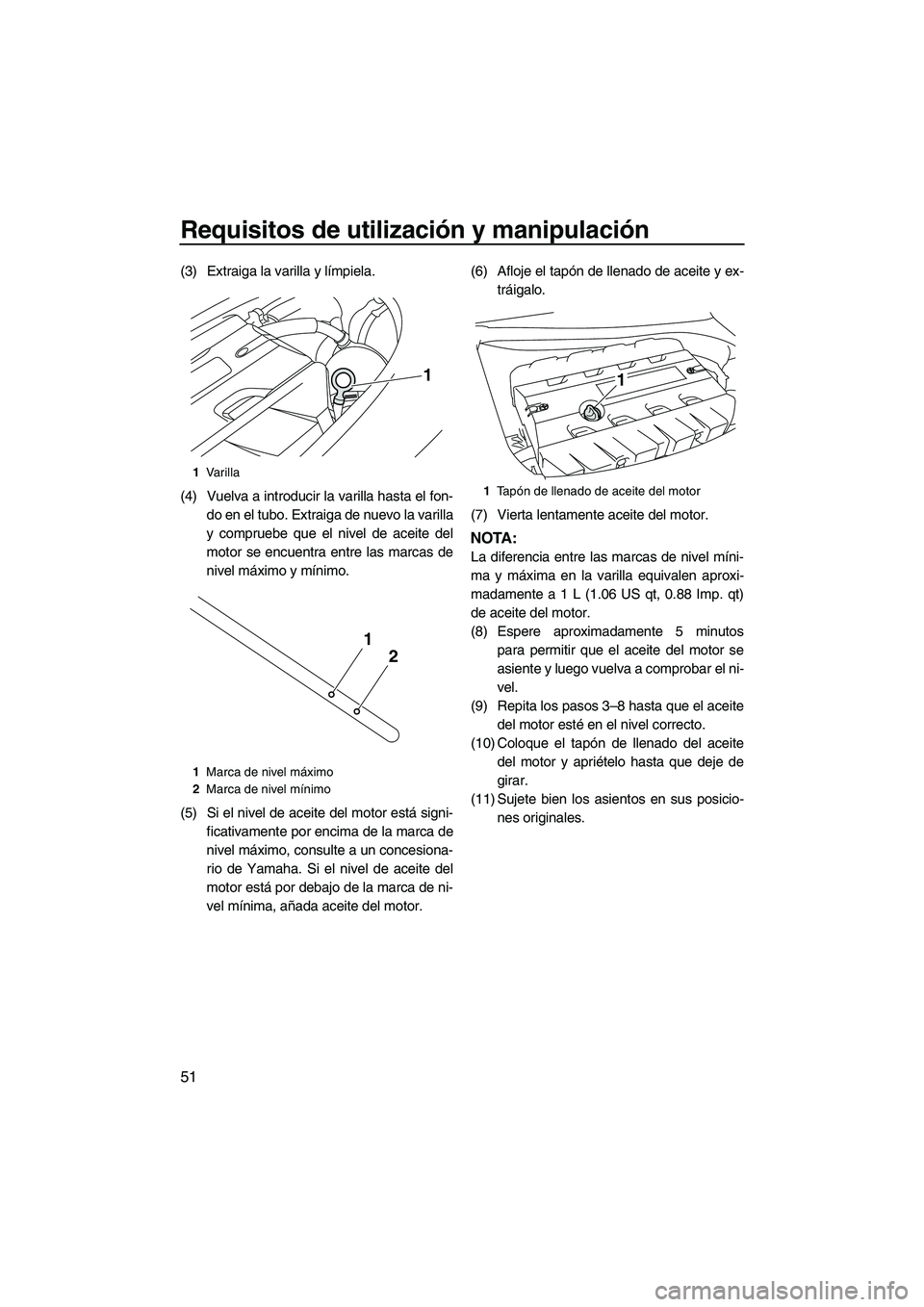

Requisitos de utilización y manipulación
51
(3) Extraiga la varilla y límpiela.
(4) Vuelva a introducir la varilla hasta el fon-do en el tubo. Extraiga de nuevo la varilla
y compruebe que el nivel de aceite del
motor se encuentra entre las marcas de
nivel máximo y mínimo.
(5) Si el nivel de aceite del motor está signi- ficativamente por encima de la marca de
nivel máximo, consulte a un concesiona-
rio de Yamaha. Si el nivel de aceite del
motor está por debajo de la marca de ni-
vel mínima, añada aceite del motor. (6) Afloje el tapón de llenado de aceite y ex-
tráigalo.
(7) Vierta lentamente aceite del motor.
NOTA:
La diferencia entre las marcas de nivel míni-
ma y máxima en la varilla equivalen aproxi-
madamente a 1 L (1.06 US qt, 0.88 Imp. qt)
de aceite del motor.
(8) Espere aproximadamente 5 minutos para permitir que el aceite del motor se
asiente y luego vuelva a comprobar el ni-
vel.
(9) Repita los pasos 3–8 hasta que el aceite del motor esté en el nivel correcto.
(10) Coloque el tapón de llenado del aceite del motor y apriételo hasta que deje de
girar.
(11) Sujete bien los asientos en sus posicio- nes originales.
1Varilla
1 Marca de nivel máximo
2 Marca de nivel mínimo
1
2
1
1Tapón de llenado de aceite del motor
1
UF2R74S0.book Page 51 Friday, August 10, 2012 1:32 PM

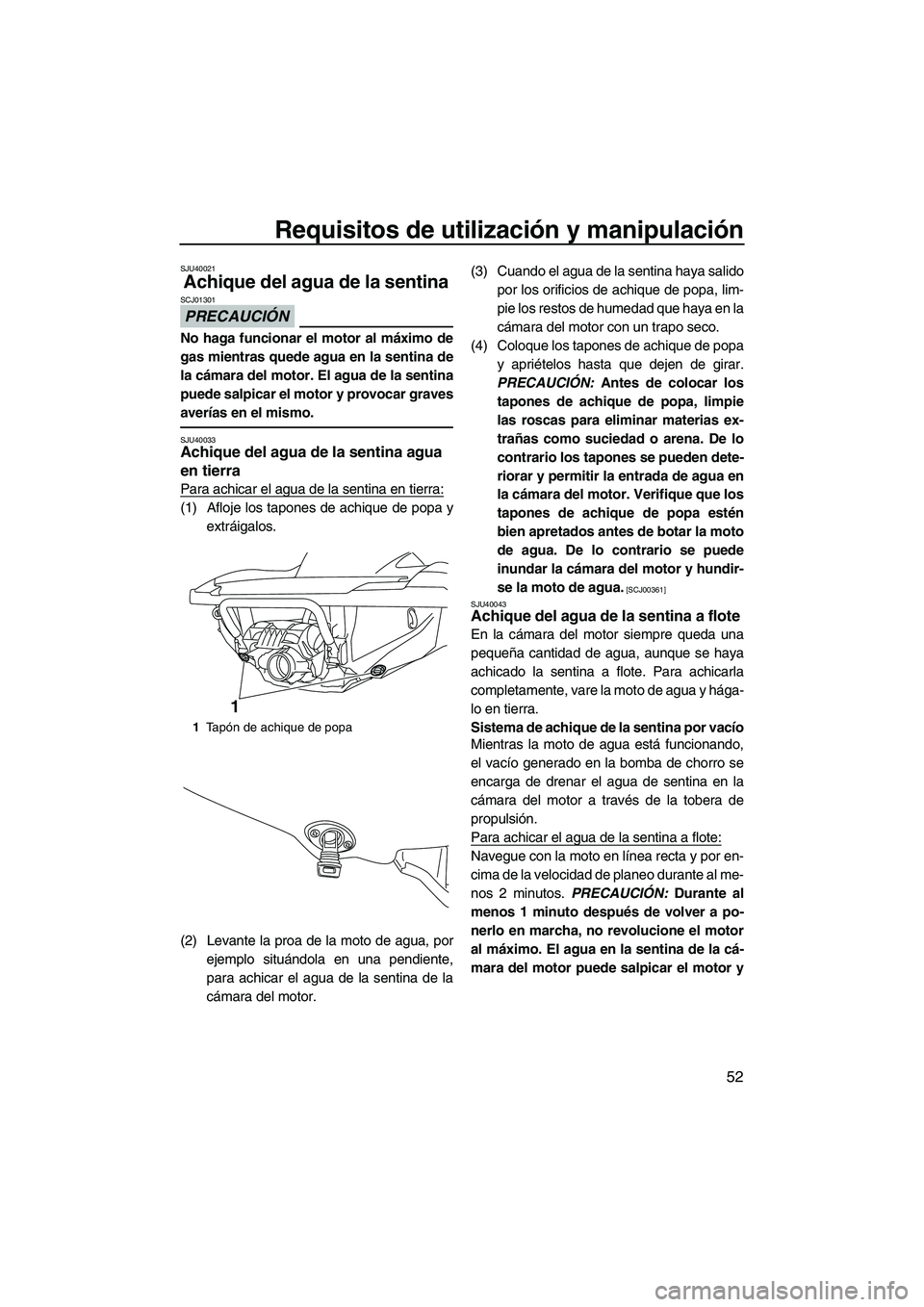

Requisitos de utilización y manipulación
52
SJU40021
Achique del agua de la sentina
PRECAUCIÓN
SCJ01301
No haga funcionar el motor al máximo de
gas mientras quede agua en la sentina de
la cámara del motor. El agua de la sentina
puede salpicar el motor y provocar graves
averías en el mismo.
SJU40033Achique del agua de la sentina agua
en tierra
Para achicar el agua de la sentina en tierra:
(1) Afloje los tapones de achique de popa yextráigalos.
(2) Levante la proa de la moto de agua, por ejemplo situándola en una pendiente,
para achicar el agua de la sentina de la
cámara del motor. (3) Cuando el agua de la sentina haya salido
por los orificios de achique de popa, lim-
pie los restos de humedad que haya en la
cámara del motor con un trapo seco.
(4) Coloque los tapones de achique de popa y apriételos hasta que dejen de girar.
PRECAUCIÓN: Antes de colocar los
tapones de achique de popa, limpie
las roscas para eliminar materias ex-
trañas como suciedad o arena. De lo
contrario los tapones se pueden dete-
riorar y permitir la entrada de agua en
la cámara del motor. Verifique que los
tapones de achique de popa estén
bien apretados antes de botar la moto
de agua. De lo contrario se puede
inundar la cámara del motor y hundir-
se la moto de agua.
[SCJ00361]
SJU40043
Achique del agua de la sentina a flote
En la cámara del motor siempre queda una
pequeña cantidad de agua, aunque se haya
achicado la sentina a flote. Para achicarla
completamente, vare la moto de agua y hága-
lo en tierra.
Sistema de achique de la sentina por vacío
Mientras la moto de agua está funcionando,
el vacío generado en la bomba de chorro se
encarga de drenar el agua de sentina en la
cámara del motor a través de la tobera de
propulsión.
Para achicar el agua de la sentina a flote:
Navegue con la moto en línea recta y por en-
cima de la velocidad de planeo durante al me-
nos 2 minutos. PRECAUCIÓN: Durante al
menos 1 minuto después de volver a po-
nerlo en marcha, no revolucione el motor
al máximo. El agua en la sentina de la cá-
mara del motor puede salpicar el motor y
1 Tapón de achique de popa
1
UF2R74S0.book Page 52 Friday, August 10, 2012 1:32 PM

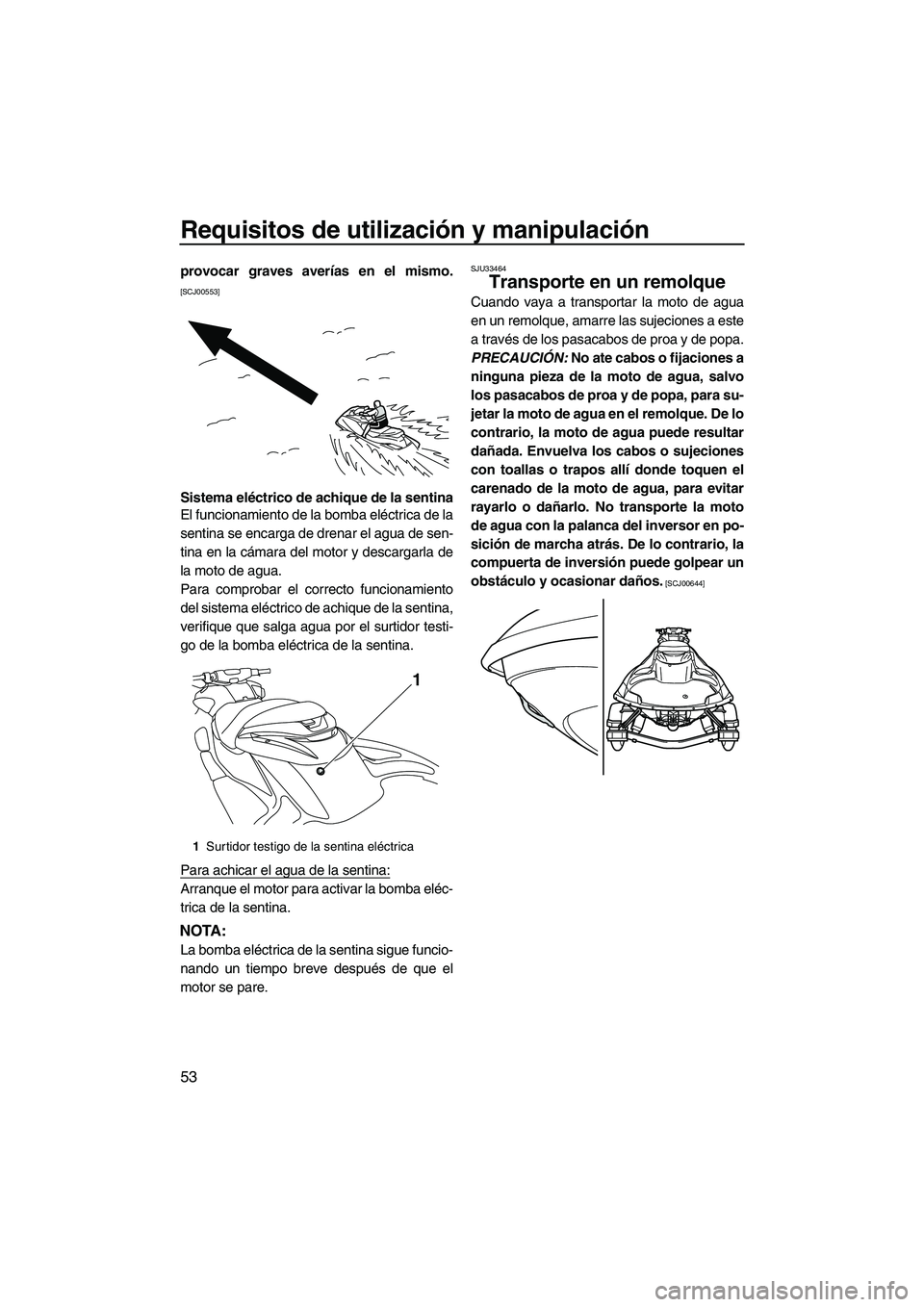

Requisitos de utilización y manipulación
53
provocar graves averías en el mismo.
[SCJ00553]
Sistema eléctrico de achique de la sentina
El funcionamiento de la bomba eléctrica de la
sentina se encarga de drenar el agua de sen-
tina en la cámara del motor y descargarla de
la moto de agua.
Para comprobar el correcto funcionamiento
del sistema eléctrico de achique de la sentina,
verifique que salga agua por el surtidor testi-
go de la bomba eléctrica de la sentina.
Para achicar el agua de la sentina:
Arranque el motor para activar la bomba eléc-
trica de la sentina.
NOTA:
La bomba eléctrica de la sentina sigue funcio-
nando un tiempo breve después de que el
motor se pare.
SJU33464
Transporte en un remolque
Cuando vaya a transportar la moto de agua
en un remolque, amarre las sujeciones a este
a través de los pasacabos de proa y de popa.
PRECAUCIÓN: No ate cabos o fijaciones a
ninguna pieza de la moto de agua, salvo
los pasacabos de proa y de popa, para su-
jetar la moto de agua en el remolque. De lo
contrario, la moto de agua puede resultar
dañada. Envuelva los cabos o sujeciones
con toallas o trapos allí donde toquen el
carenado de la moto de agua, para evitar
rayarlo o dañarlo. No transporte la moto
de agua con la palanca del inversor en po-
sición de marcha atrás. De lo contrario, la
compuerta de inversión puede golpear un
obstáculo y ocasionar daños.
[SCJ00644]
1 Surtidor testigo de la sentina eléctrica
1
UF2R74S0.book Page 53 Friday, August 10, 2012 1:32 PM
