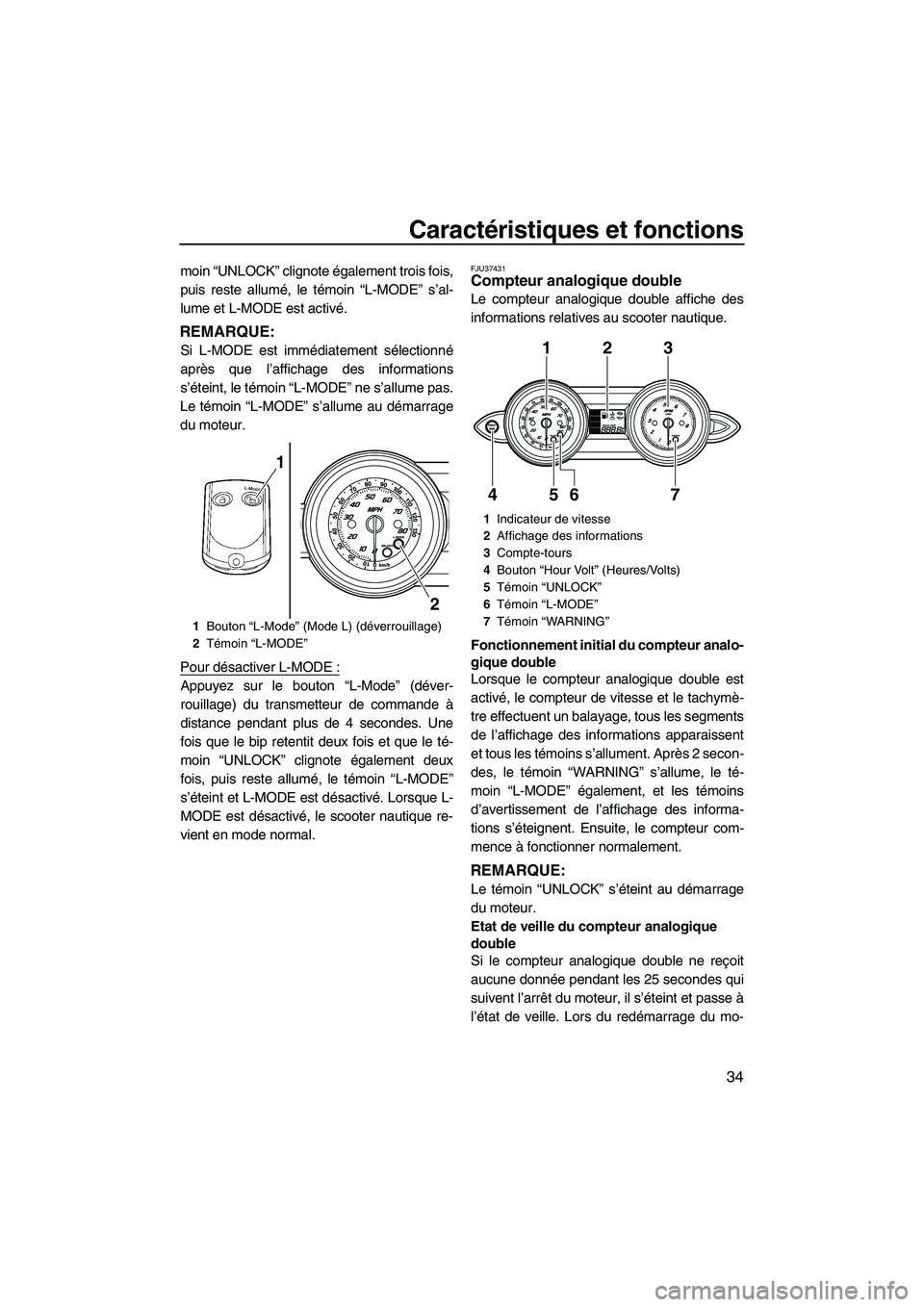

Caractéristiques et fonctions
34
moin “UNLOCK” clignote également trois fois,
puis reste allumé, le témoin “L-MODE” s’al-
lume et L-MODE est activé.
REMARQUE:
Si L-MODE est immédiatement sélectionné
après que l’affichage des informations
s’éteint, le témoin “L-MODE” ne s’allume pas.
Le témoin “L-MODE” s’allume au démarrage
du moteur.
Pour désactiver L-MODE :
Appuyez sur le bouton “L-Mode” (déver-
rouillage) du transmetteur de commande à
distance pendant plus de 4 secondes. Une
fois que le bip retentit deux fois et que le té-
moin “UNLOCK” clignote également deux
fois, puis reste allumé, le témoin “L-MODE”
s’éteint et L-MODE est désactivé. Lorsque L-
MODE est désactivé, le scooter nautique re-
vient en mode normal.
FJU37431Compteur analogique double
Le compteur analogique double affiche des
informations relatives au scooter nautique.
Fonctionnement initial du compteur analo-
gique double
Lorsque le compteur analogique double est
activé, le compteur de vitesse et le tachymè-
tre effectuent un balayage, tous les segments
de l’affichage des informations apparaissent
et tous les témoins s’allument. Après 2 secon-
des, le témoin “WARNING” s’allume, le té-
moin “L-MODE” également, et les témoins
d’avertissement de l’affichage des informa-
tions s’éteignent. Ensuite, le compteur com-
mence à fonctionner normalement.
REMARQUE:
Le témoin “UNLOCK” s’éteint au démarrage
du moteur.
Etat de veille du compteur analogique
double
Si le compteur analogique double ne reçoit
aucune donnée pendant les 25 secondes qui
suivent l’arrêt du moteur, il s’éteint et passe à
l’état de veille. Lors du redémarrage du mo-
1Bouton “L-Mode” (Mode L) (déverrouillage)
2Témoin “L-MODE”
2
1
1Indicateur de vitesse
2Affichage des informations
3Compte-tours
4Bouton “Hour Volt” (Heures/Volts)
5Témoin “UNLOCK”
6Témoin “L-MODE”
7Témoin “WARNING”
123
7 6 5 4
UF2R70F0.book Page 34 Friday, November 7, 2008 11:14 AM

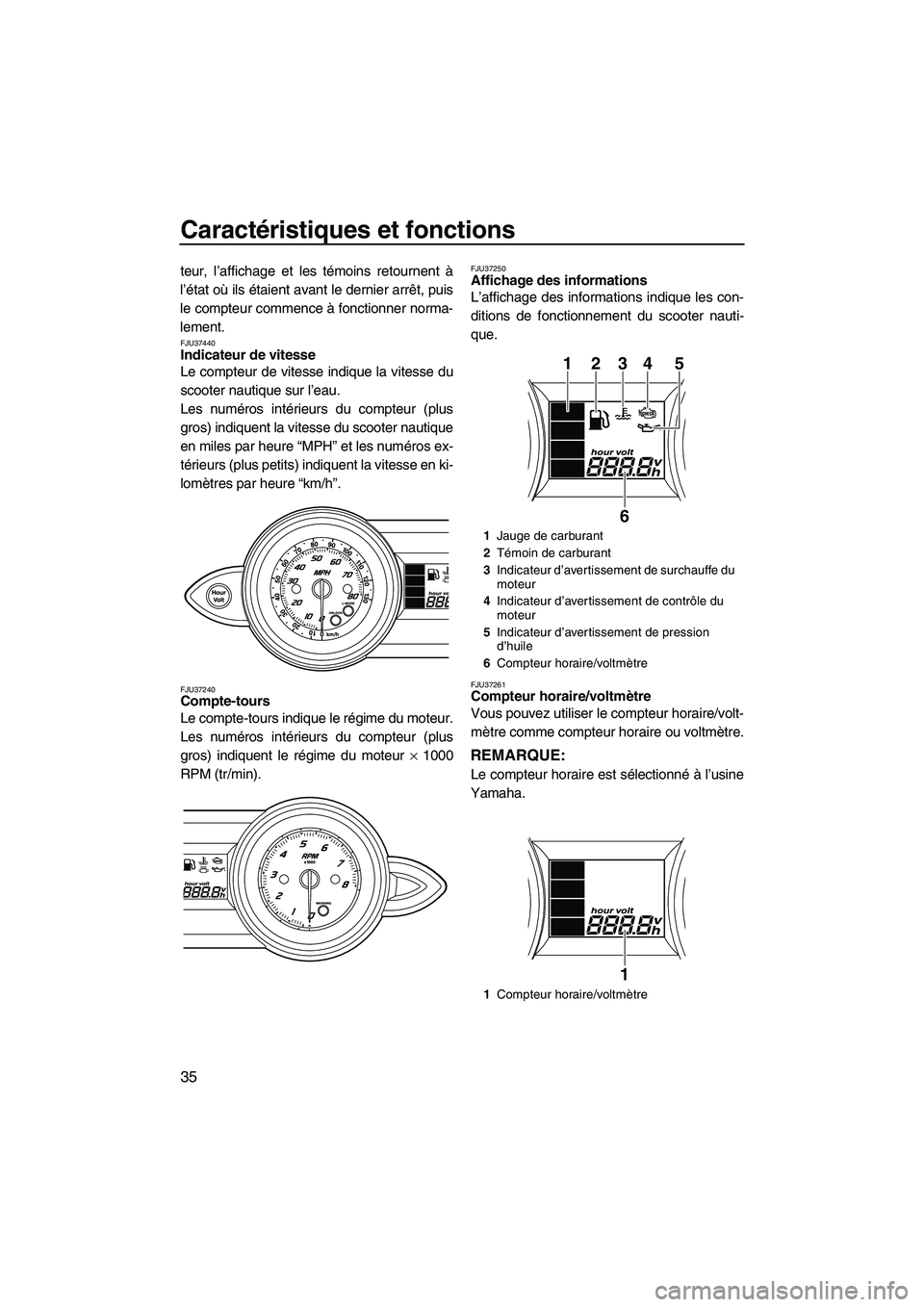

Caractéristiques et fonctions
35
teur, l’affichage et les témoins retournent à
l’état où ils étaient avant le dernier arrêt, puis
le compteur commence à fonctionner norma-
lement.
FJU37440Indicateur de vitesse
Le compteur de vitesse indique la vitesse du
scooter nautique sur l’eau.
Les numéros intérieurs du compteur (plus
gros) indiquent la vitesse du scooter nautique
en miles par heure “MPH” et les numéros ex-
térieurs (plus petits) indiquent la vitesse en ki-
lomètres par heure “km/h”.
FJU37240Compte-tours
Le compte-tours indique le régime du moteur.
Les numéros intérieurs du compteur (plus
gros) indiquent le régime du moteur × 1000
RPM (tr/min).
FJU37250Affichage des informations
L’affichage des informations indique les con-
ditions de fonctionnement du scooter nauti-
que.
FJU37261Compteur horaire/voltmètre
Vous pouvez utiliser le compteur horaire/volt-
mètre comme compteur horaire ou voltmètre.
REMARQUE:
Le compteur horaire est sélectionné à l’usine
Yamaha.
1Jauge de carburant
2Témoin de carburant
3Indicateur d’avertissement de surchauffe du
moteur
4Indicateur d’avertissement de contrôle du
moteur
5Indicateur d’avertissement de pression
d’huile
6Compteur horaire/voltmètre
1Compteur horaire/voltmètre
12345
6
1
UF2R70F0.book Page 35 Friday, November 7, 2008 11:14 AM

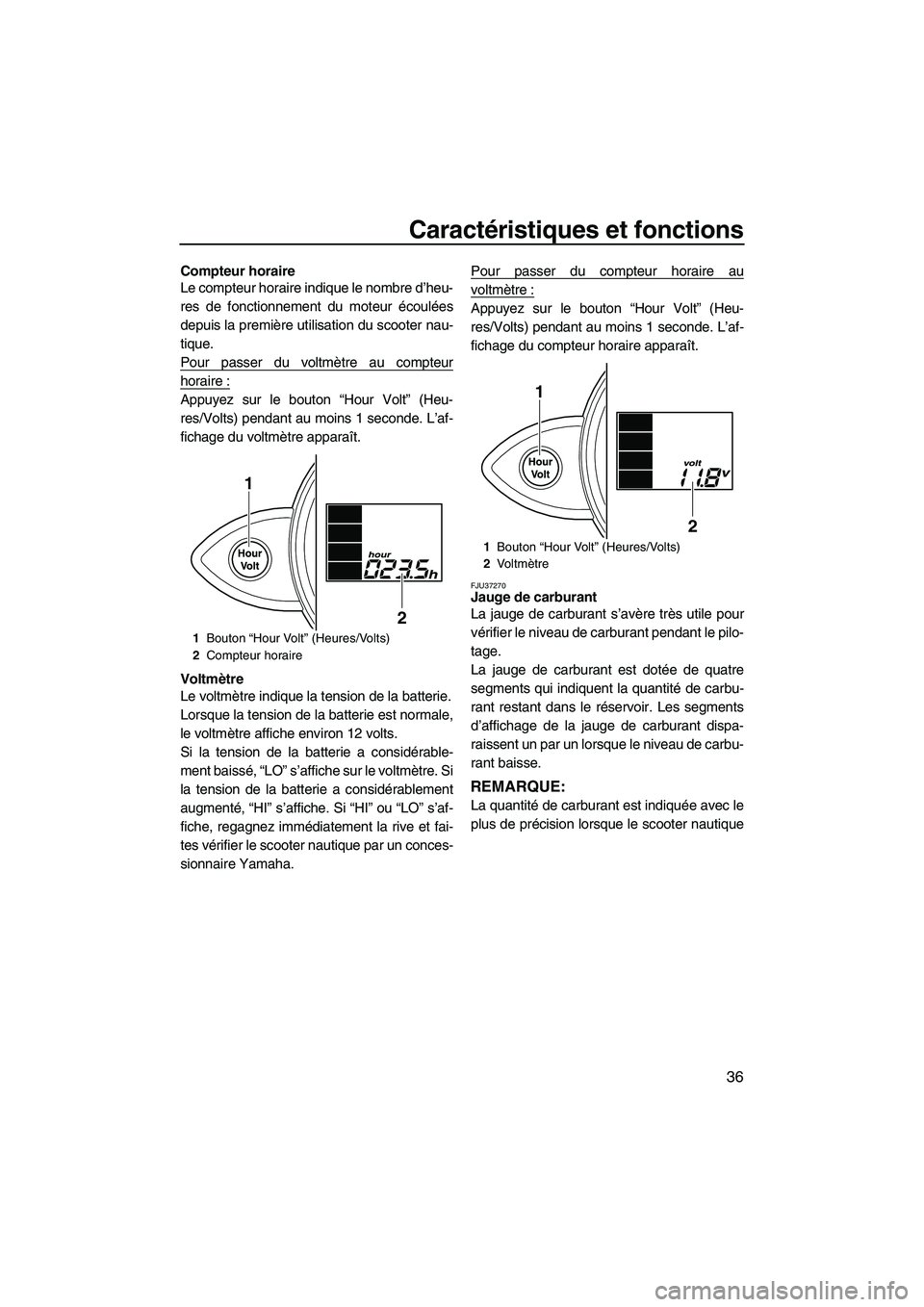

Caractéristiques et fonctions
36
Compteur horaire
Le compteur horaire indique le nombre d’heu-
res de fonctionnement du moteur écoulées
depuis la première utilisation du scooter nau-
tique.
Pour passer du voltmètre au compteur
horaire :
Appuyez sur le bouton “Hour Volt” (Heu-
res/Volts) pendant au moins 1 seconde. L’af-
fichage du voltmètre apparaît.
Voltmètre
Le voltmètre indique la tension de la batterie.
Lorsque la tension de la batterie est normale,
le voltmètre affiche environ 12 volts.
Si la tension de la batterie a considérable-
ment baissé, “LO” s’affiche sur le voltmètre. Si
la tension de la batterie a considérablement
augmenté, “HI” s’affiche. Si “HI” ou “LO” s’af-
fiche, regagnez immédiatement la rive et fai-
tes vérifier le scooter nautique par un conces-
sionnaire Yamaha.Pour passer du compteur horaire au
voltmètre :
Appuyez sur le bouton “Hour Volt” (Heu-
res/Volts) pendant au moins 1 seconde. L’af-
fichage du compteur horaire apparaît.
FJU37270Jauge de carburant
La jauge de carburant s’avère très utile pour
vérifier le niveau de carburant pendant le pilo-
tage.
La jauge de carburant est dotée de quatre
segments qui indiquent la quantité de carbu-
rant restant dans le réservoir. Les segments
d’affichage de la jauge de carburant dispa-
raissent un par un lorsque le niveau de carbu-
rant baisse.
REMARQUE:
La quantité de carburant est indiquée avec le
plus de précision lorsque le scooter nautique
1Bouton “Hour Volt” (Heures/Volts)
2Compteur horaire
1
2
1Bouton “Hour Volt” (Heures/Volts)
2Vo l t mètre
1
2
UF2R70F0.book Page 36 Friday, November 7, 2008 11:14 AM

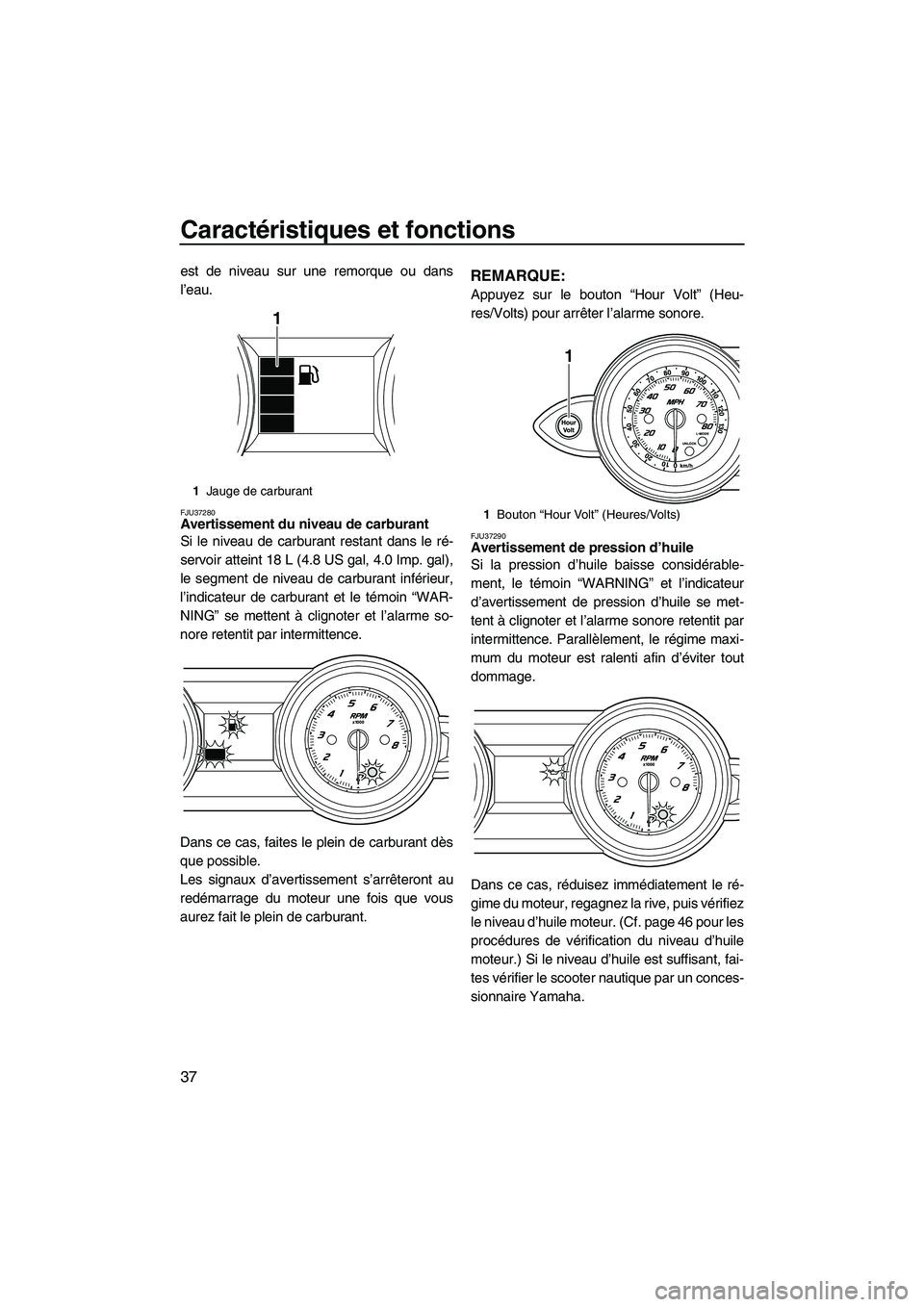

Caractéristiques et fonctions
37
est de niveau sur une remorque ou dans
l’eau.
FJU37280Avertissement du niveau de carburant
Si le niveau de carburant restant dans le ré-
servoir atteint 18 L (4.8 US gal, 4.0 Imp. gal),
le segment de niveau de carburant inférieur,
l’indicateur de carburant et le témoin “WAR-
NING” se mettent à clignoter et l’alarme so-
nore retentit par intermittence.
Dans ce cas, faites le plein de carburant dès
que possible.
Les signaux d’avertissement s’arrêteront au
redémarrage du moteur une fois que vous
aurez fait le plein de carburant.
REMARQUE:
Appuyez sur le bouton “Hour Volt” (Heu-
res/Volts) pour arrêter l’alarme sonore.
FJU37290Avertissement de pression d’huile
Si la pression d’huile baisse considérable-
ment, le témoin “WARNING” et l’indicateur
d’avertissement de pression d’huile se met-
tent à clignoter et l’alarme sonore retentit par
intermittence. Parallèlement, le régime maxi-
mum du moteur est ralenti afin d’éviter tout
dommage.
Dans ce cas, réduisez immédiatement le ré-
gime du moteur, regagnez la rive, puis vérifiez
le niveau d’huile moteur. (Cf. page 46 pour les
procédures de vérification du niveau d’huile
moteur.) Si le niveau d’huile est suffisant, fai-
tes vérifier le scooter nautique par un conces-
sionnaire Yamaha.
1Jauge de carburant
1
1Bouton “Hour Volt” (Heures/Volts)
1
UF2R70F0.book Page 37 Friday, November 7, 2008 11:14 AM

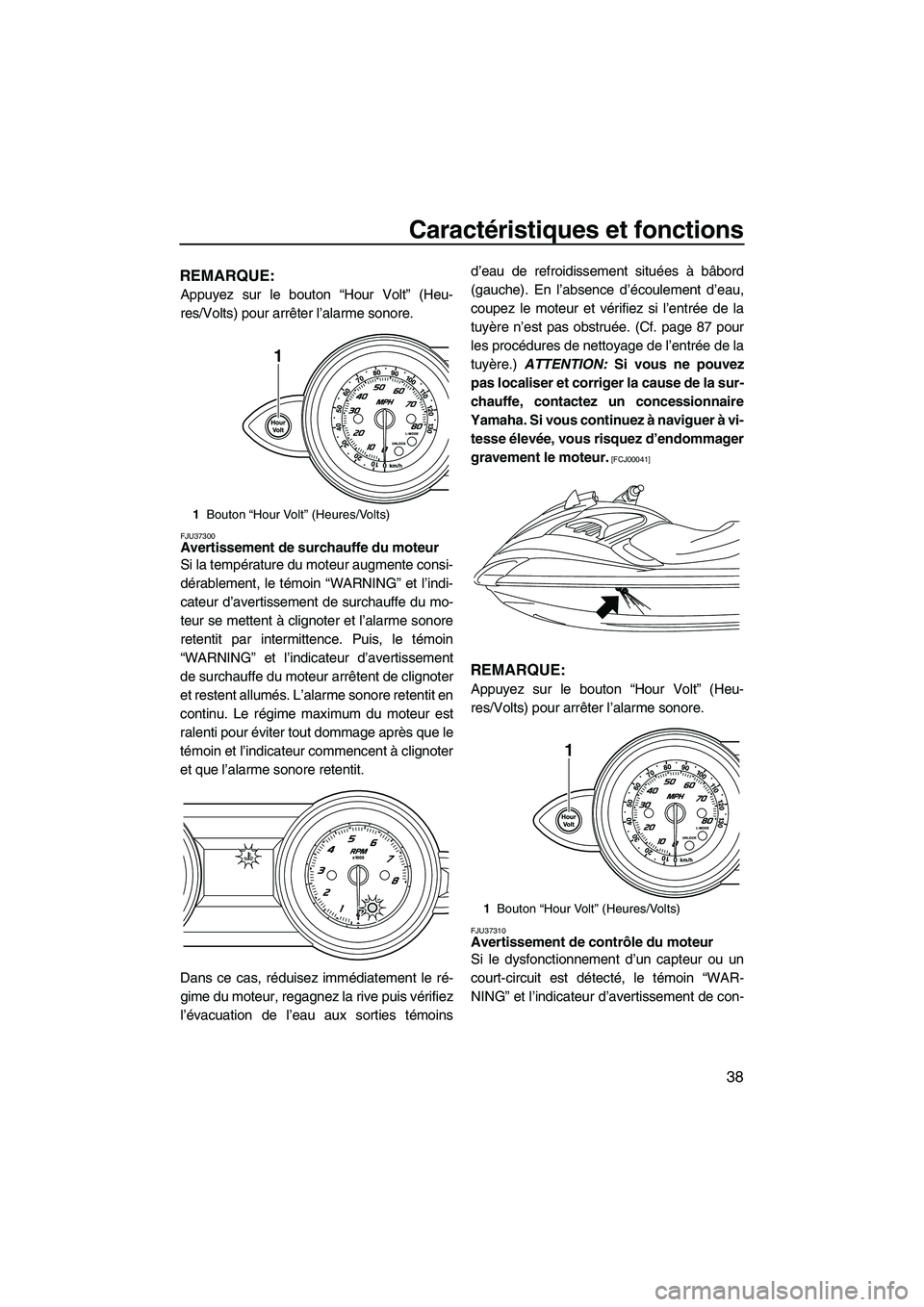

Caractéristiques et fonctions
38
REMARQUE:
Appuyez sur le bouton “Hour Volt” (Heu-
res/Volts) pour arrêter l’alarme sonore.
FJU37300Avertissement de surchauffe du moteur
Si la température du moteur augmente consi-
dérablement, le témoin “WARNING” et l’indi-
cateur d’avertissement de surchauffe du mo-
teur se mettent à clignoter et l’alarme sonore
retentit par intermittence. Puis, le témoin
“WARNING” et l’indicateur d’avertissement
de surchauffe du moteur arrêtent de clignoter
et restent allumés. L’alarme sonore retentit en
continu. Le régime maximum du moteur est
ralenti pour éviter tout dommage après que le
témoin et l’indicateur commencent à clignoter
et que l’alarme sonore retentit.
Dans ce cas, réduisez immédiatement le ré-
gime du moteur, regagnez la rive puis vérifiez
l’évacuation de l’eau aux sorties témoinsd’eau de refroidissement situées à bâbord
(gauche). En l’absence d’écoulement d’eau,
coupez le moteur et vérifiez si l’entrée de la
tuyère n’est pas obstruée. (Cf. page 87 pour
les procédures de nettoyage de l’entrée de la
tuyère.) ATTENTION: Si vous ne pouvez
pas localiser et corriger la cause de la sur-
chauffe, contactez un concessionnaire
Yamaha. Si vous continuez à naviguer à vi-
tesse élevée, vous risquez d’endommager
gravement le moteur.
[FCJ00041]
REMARQUE:
Appuyez sur le bouton “Hour Volt” (Heu-
res/Volts) pour arrêter l’alarme sonore.
FJU37310Avertissement de contrôle du moteur
Si le dysfonctionnement d’un capteur ou un
court-circuit est détecté, le témoin “WAR-
NING” et l’indicateur d’avertissement de con-
1Bouton “Hour Volt” (Heures/Volts)
1
1Bouton “Hour Volt” (Heures/Volts)
1
UF2R70F0.book Page 38 Friday, November 7, 2008 11:14 AM

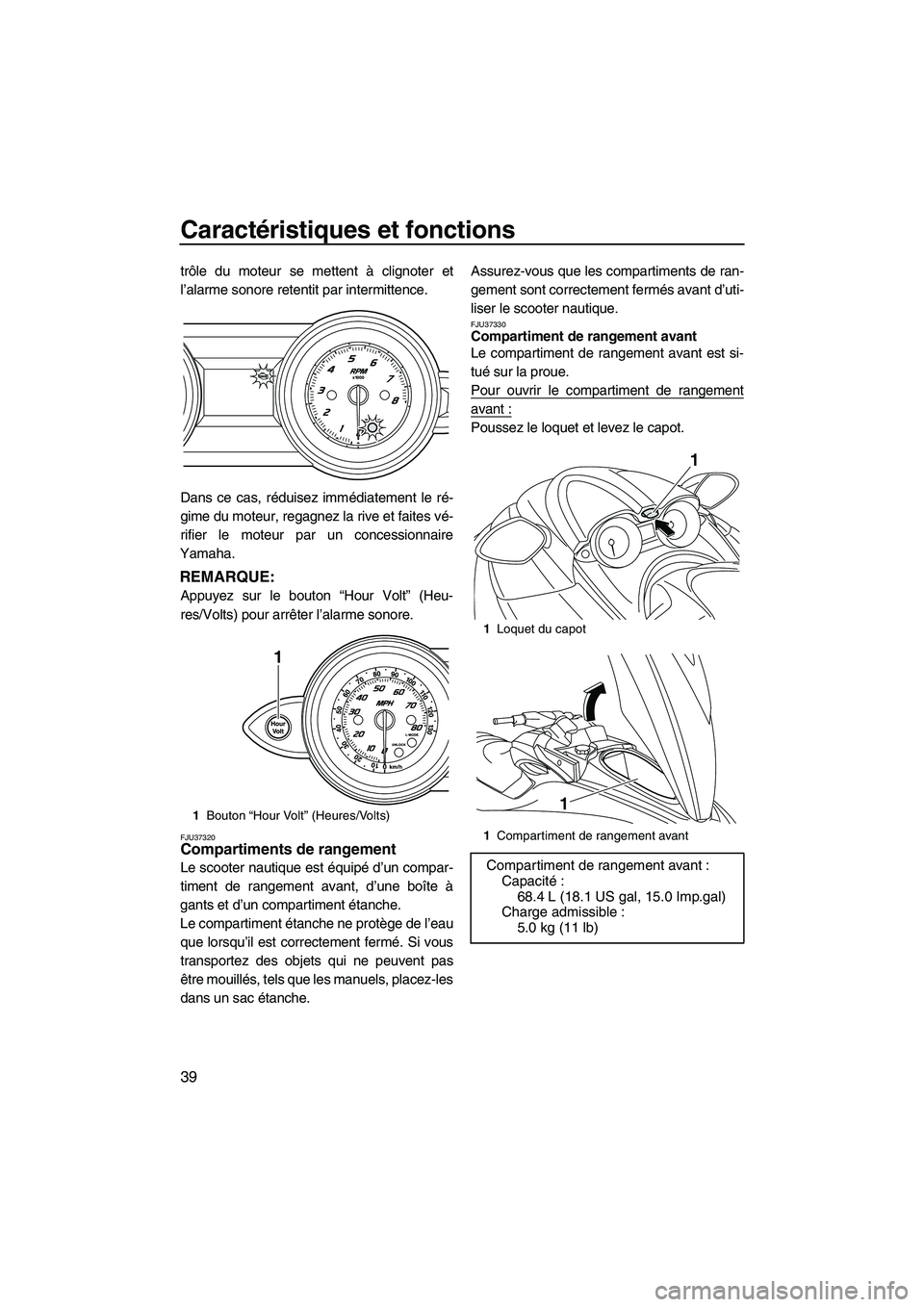

Caractéristiques et fonctions
39
trôle du moteur se mettent à clignoter et
l’alarme sonore retentit par intermittence.
Dans ce cas, réduisez immédiatement le ré-
gime du moteur, regagnez la rive et faites vé-
rifier le moteur par un concessionnaire
Yamaha.
REMARQUE:
Appuyez sur le bouton “Hour Volt” (Heu-
res/Volts) pour arrêter l’alarme sonore.
FJU37320Compartiments de rangement
Le scooter nautique est équipé d’un compar-
timent de rangement avant, d’une boîte à
gants et d’un compartiment étanche.
Le compartiment étanche ne protège de l’eau
que lorsqu’il est correctement fermé. Si vous
transportez des objets qui ne peuvent pas
être mouillés, tels que les manuels, placez-les
dans un sac étanche.Assurez-vous que les compartiments de ran-
gement sont correctement fermés avant d’uti-
liser le scooter nautique.
FJU37330Compartiment de rangement avant
Le compartiment de rangement avant est si-
tué sur la proue.
Pour ouvrir le compartiment de rangement
avant :
Poussez le loquet et levez le capot.
1Bouton “Hour Volt” (Heures/Volts)
1
1Loquet du capot
1Compartiment de rangement avant
Compartiment de rangement avant :
Capacité:
68.4 L (18.1 US gal, 15.0 Imp.gal)
Charge admissible :
5.0 kg (11 lb)
1
1
UF2R70F0.book Page 39 Friday, November 7, 2008 11:14 AM

Caractéristiques et fonctions

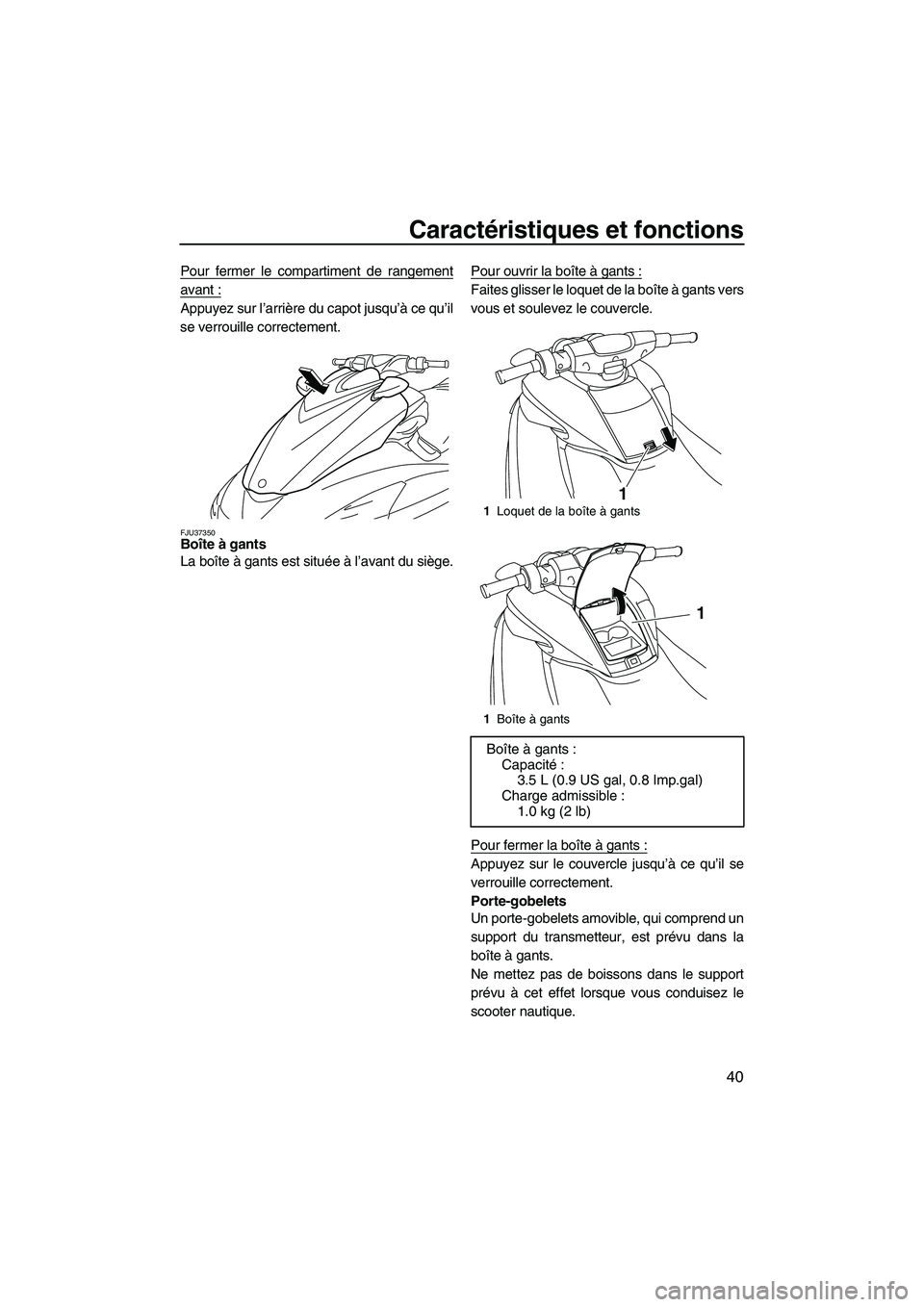

40
Pour fermer le compartiment de rangement
avant :
Appuyez sur l’arrière du capot jusqu’à ce qu’il
se verrouille correctement.
FJU37350Boîte à gants
La boîte à gants est située à l’avant du siège.Pour ouvrir la boîte à gants :
Faites glisser le loquet de la boîte à gants vers
vous et soulevez le couvercle.
Pour fermer la boîte à gants :
Appuyez sur le couvercle jusqu’à ce qu’il se
verrouille correctement.
Porte-gobelets
Un porte-gobelets amovible, qui comprend un
support du transmetteur, est prévu dans la
boîte à gants.
Ne mettez pas de boissons dans le support
prévu à cet effet lorsque vous conduisez le
scooter nautique.
1Loquet de la boîte à gants
1Boîte à gants
Boîte à gants :
Capacité:
3.5 L (0.9 US gal, 0.8 Imp.gal)
Charge admissible :
1.0 kg (2 lb)
1
1
UF2R70F0.book Page 40 Friday, November 7, 2008 11:14 AM

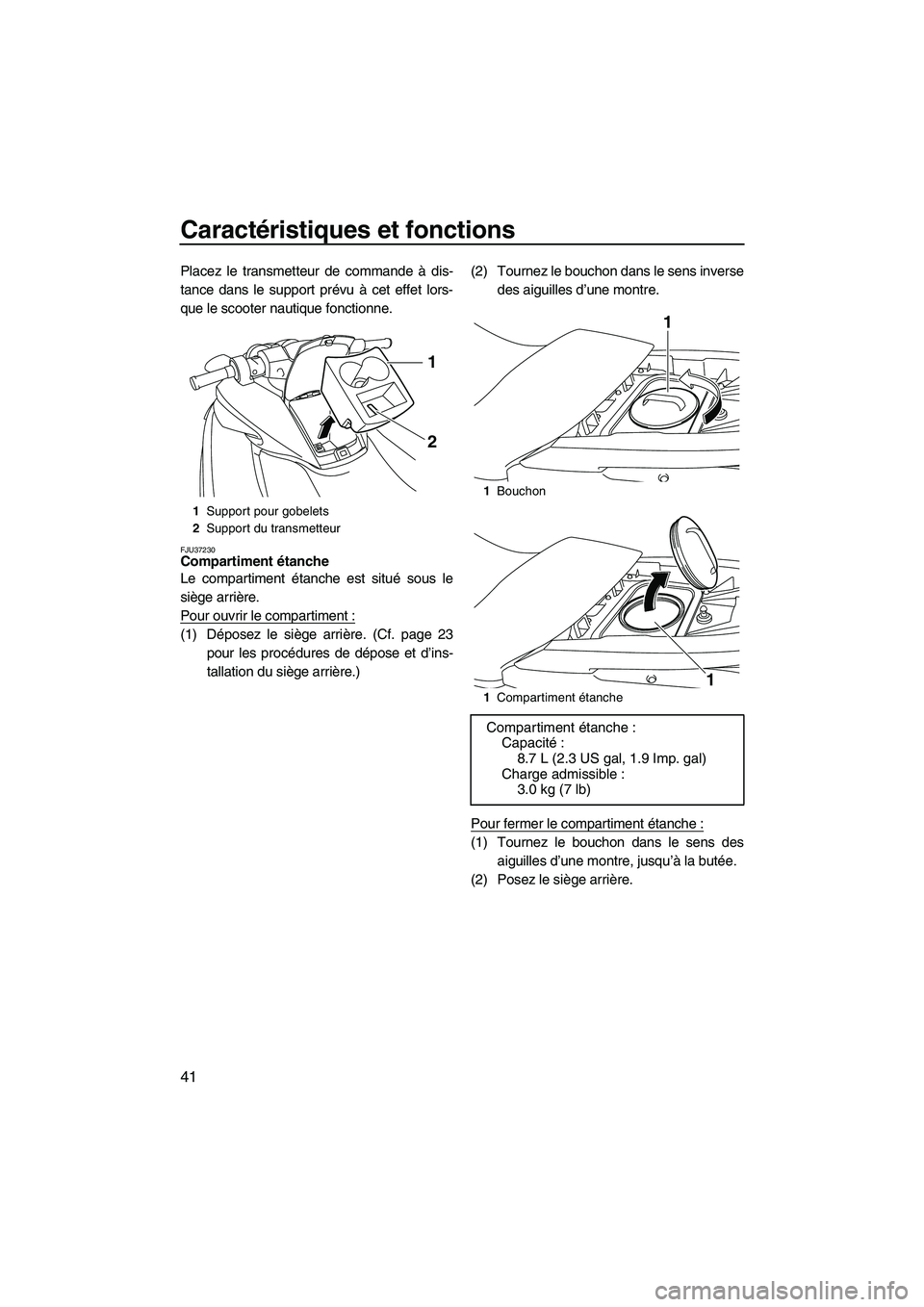

Caractéristiques et fonctions
41
Placez le transmetteur de commande à dis-
tance dans le support prévu à cet effet lors-
que le scooter nautique fonctionne.
FJU37230Compartiment étanche
Le compartiment étanche est situé sous le
siège arrière.
Pour ouvrir le compartiment :
(1) Déposez le siège arrière. (Cf. page 23
pour les procédures de dépose et d’ins-
tallation du siège arrière.)(2) Tournez le bouchon dans le sens inverse
des aiguilles d’une montre.
Pour fermer le compartiment étanche :
(1) Tournez le bouchon dans le sens des
aiguilles d’une montre, jusqu’à la butée.
(2) Posez le siège arrière.
1Support pour gobelets
2Support du transmetteur
1
2
1Bouchon
1Compartiment étanche
Compartiment étanche :
Capacité:
8.7 L (2.3 US gal, 1.9 Imp. gal)
Charge admissible :
3.0 kg (7 lb)
1
1
UF2R70F0.book Page 41 Friday, November 7, 2008 11:14 AM

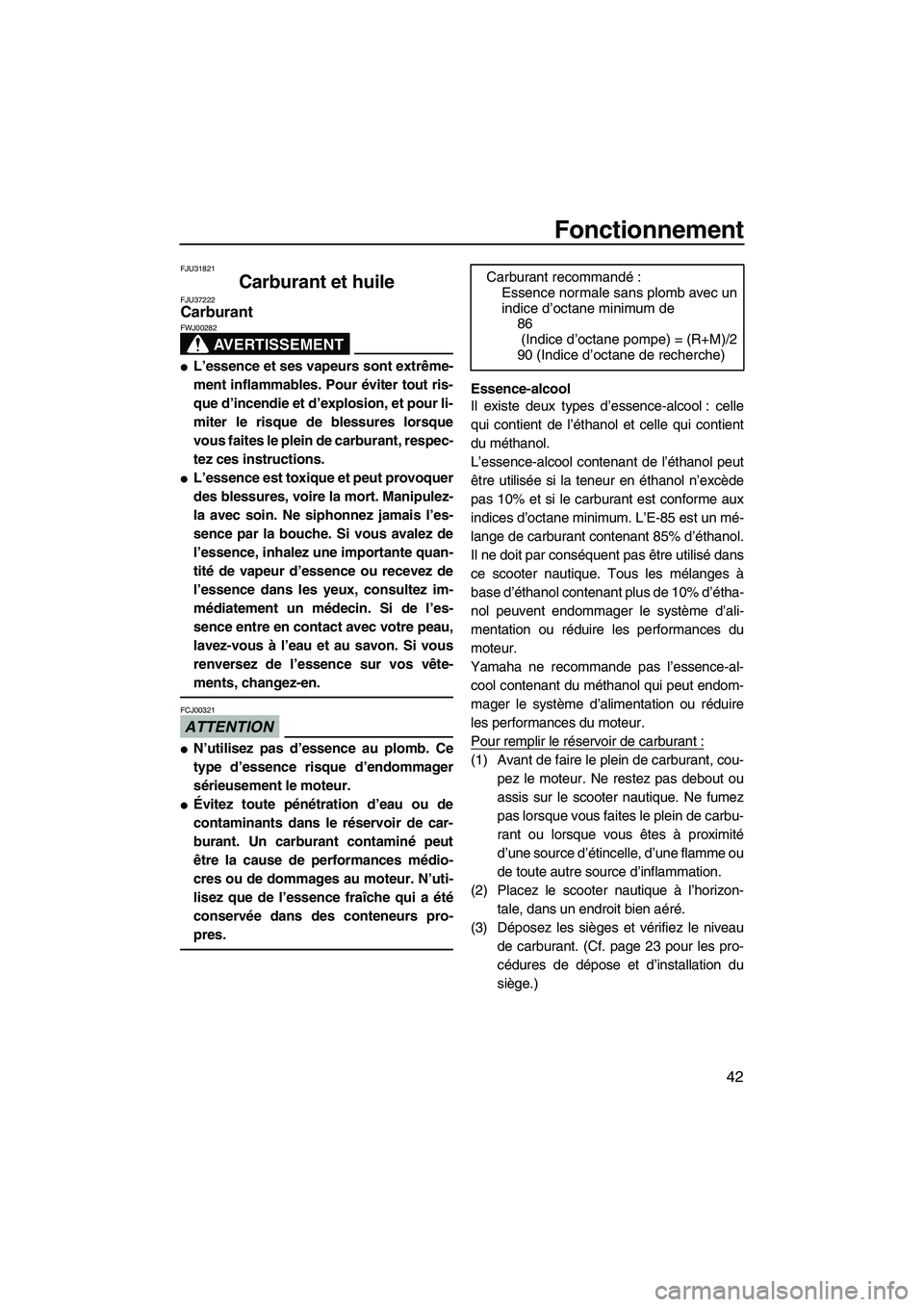

Fonctionnement
42
FJU31821
Carburant et huile FJU37222Carburant
AVERTISSEMENT
FWJ00282

L’essence et ses vapeurs sont extrême-
ment inflammables. Pour éviter tout ris-
que d’incendie et d’explosion, et pour li-
miter le risque de blessures lorsque
vous faites le plein de carburant, respec-
tez ces instructions.

L’essence est toxique et peut provoquer
des blessures, voire la mort. Manipulez-
la avec soin. Ne siphonnez jamais l’es-
sence par la bouche. Si vous avalez de
l’essence, inhalez une importante quan-
tité de vapeur d’essence ou recevez de
l’essence dans les yeux, consultez im-
médiatement un médecin. Si de l’es-
sence entre en contact avec votre peau,
lavez-vous à l’eau et au savon. Si vous
renversez de l’essence sur vos vête-
ments, changez-en.
ATTENTION
FCJ00321

N’utilisez pas d’essence au plomb. Ce
type d’essence risque d’endommager
sérieusement le moteur.

Évitez toute pénétration d’eau ou de
contaminants dans le réservoir de car-
burant. Un carburant contaminé peut
être la cause de performances médio-
cres ou de dommages au moteur. N’uti-
lisez que de l’essence fraîche qui a été
conservée dans des conteneurs pro-
pres.
Essence-alcool
Il existe deux types d’essence-alcool : celle
qui contient de l’éthanol et celle qui contient
du méthanol.
L’essence-alcool contenant de l’éthanol peut
être utilisée si la teneur en éthanol n’excède
pas 10% et si le carburant est conforme aux
indices d’octane minimum. L’E-85 est un mé-
lange de carburant contenant 85% d’éthanol.
Il ne doit par conséquent pas être utilisé dans
ce scooter nautique. Tous les mélanges à
base d’éthanol contenant plus de 10% d’étha-
nol peuvent endommager le système d’ali-
mentation ou réduire les performances du
moteur.
Yamaha ne recommande pas l’essence-al-
cool contenant du méthanol qui peut endom-
mager le système d’alimentation ou réduire
les performances du moteur.
Pour remplir le réservoir de carburant :
(1) Avant de faire le plein de carburant, cou-
pez le moteur. Ne restez pas debout ou
assis sur le scooter nautique. Ne fumez
pas lorsque vous faites le plein de carbu-
rant ou lorsque vous êtes à proximité
d’une source d’étincelle, d’une flamme ou
de toute autre source d’inflammation.
(2) Placez le scooter nautique à l’horizon-
tale, dans un endroit bien aéré.
(3) Déposez les sièges et vérifiez le niveau
de carburant. (Cf. page 23 pour les pro-
cédures de dépose et d’installation du
siège.) Carburant recommandé:
Essence normale sans plomb avec un
indice d’octane minimum de
86
(Indice d’octane pompe) = (R+M)/2
90 (Indice d’octane de recherche)
UF2R70F0.book Page 42 Friday, November 7, 2008 11:14 AM

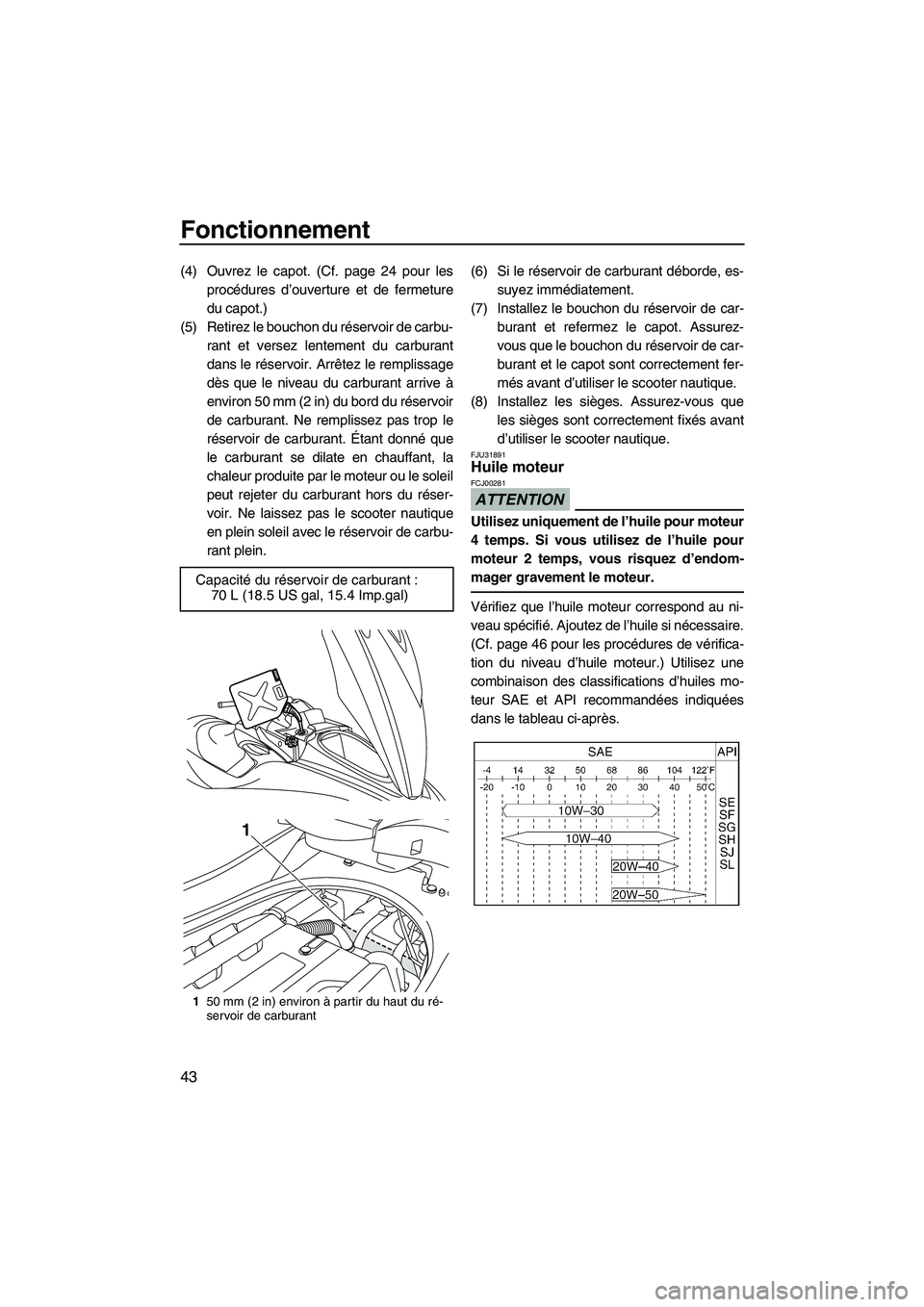

Fonctionnement
43
(4) Ouvrez le capot. (Cf. page 24 pour les
procédures d’ouverture et de fermeture
du capot.)
(5) Retirez le bouchon du réservoir de carbu-
rant et versez lentement du carburant
dans le réservoir. Arrêtez le remplissage
dès que le niveau du carburant arrive à
environ 50 mm (2 in) du bord du réservoir
de carburant. Ne remplissez pas trop le
réservoir de carburant. Étant donné que
le carburant se dilate en chauffant, la
chaleur produite par le moteur ou le soleil
peut rejeter du carburant hors du réser-
voir. Ne laissez pas le scooter nautique
en plein soleil avec le réservoir de carbu-
rant plein.(6) Si le réservoir de carburant déborde, es-
suyez immédiatement.
(7) Installez le bouchon du réservoir de car-
burant et refermez le capot. Assurez-
vous que le bouchon du réservoir de car-
burant et le capot sont correctement fer-
més avant d’utiliser le scooter nautique.
(8) Installez les sièges. Assurez-vous que
les sièges sont correctement fixés avant
d’utiliser le scooter nautique.
FJU31891Huile moteur
ATTENTION
FCJ00281
Utilisez uniquement de l’huile pour moteur
4 temps. Si vous utilisez de l’huile pour
moteur 2 temps, vous risquez d’endom-
mager gravement le moteur.
Vérifiez que l’huile moteur correspond au ni-
veau spécifié. Ajoutez de l’huile si nécessaire.
(Cf. page 46 pour les procédures de vérifica-
tion du niveau d’huile moteur.) Utilisez une
combinaison des classifications d’huiles mo-
teur SAE et API recommandées indiquées
dans le tableau ci-après. Capacité du réservoir de carburant :
70 L (18.5 US gal, 15.4 Imp.gal)
150 mm (2 in) environ à partir du haut du ré-
servoir de carburant
1
UF2R70F0.book Page 43 Friday, November 7, 2008 11:14 AM
