Erfordernisse bei der Bedienung und Handhabung

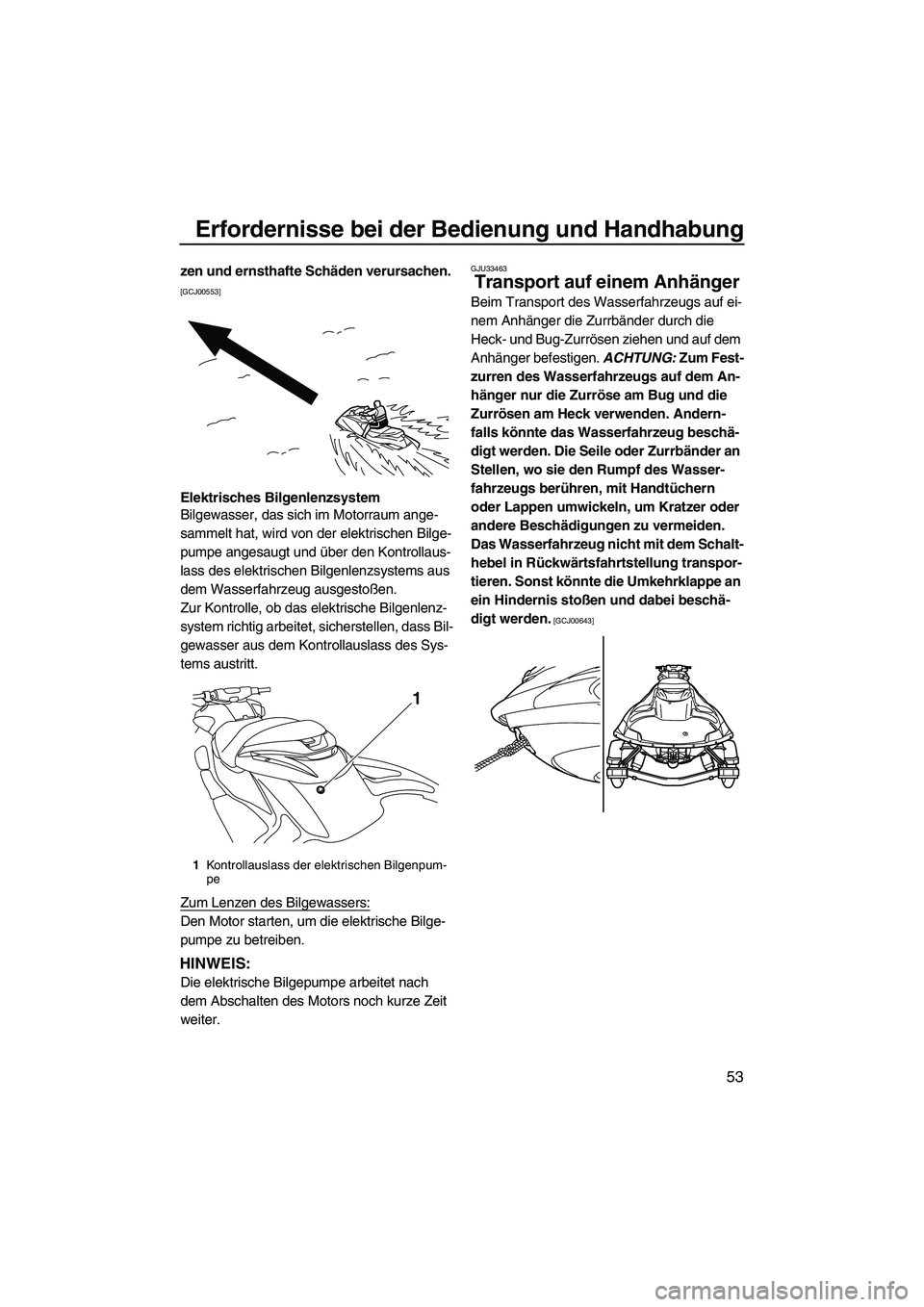

53
zen und ernsthafte Schäden verursachen.
[GCJ00553]
Elektrisches Bilgenlenzsystem
Bilgewasser, das sich im Motorraum ange-
sammelt hat, wird von der elektrischen Bilge-
pumpe angesaugt und über den Kontrollaus-
lass des elektrischen Bilgenlenzsystems aus
dem Wasserfahrzeug ausgestoßen.
Zur Kontrolle, ob das elektrische Bilgenlenz-
system richtig arbeitet, sicherstellen, dass Bil-
gewasser aus dem Kontrollauslass des Sys-
tems austritt.
Zum Lenzen des Bilgewassers:
Den Motor starten, um die elektrische Bilge-
pumpe zu betreiben.
HINWEIS:
Die elektrische Bilgepumpe arbeitet nach
dem Abschalten des Motors noch kurze Zeit
weiter.
GJU33463
Transport auf einem Anhänger
Beim Transport des Wasserfahrzeugs auf ei-
nem Anhänger die Zurrbänder durch die
Heck- und Bug-Zurrösen ziehen und auf dem
Anhänger befestigen. ACHTUNG: Zum Fest-
zurren des Wasserfahrzeugs auf dem An-
hänger nur die Zurröse am Bug und die
Zurrösen am Heck verwenden. Andern-
falls könnte das Wasserfahrzeug beschä-
digt werden. Die Seile oder Zurrbänder an
Stellen, wo sie den Rumpf des Wasser-
fahrzeugs berühren, mit Handtüchern
oder Lappen umwickeln, um Kratzer oder
andere Beschädigungen zu vermeiden.
Das Wasserfahrzeug nicht mit dem Schalt-
hebel in Rückwärtsfahrtstellung transpor-
tieren. Sonst könnte die Umkehrklappe an
ein Hindernis stoßen und dabei beschä-
digt werden.
[GCJ00643]
1Kontrollauslass der elektrischen Bilgenpum-
pe
1
UF2R71G0.book Page 53 Thursday, July 16, 2009 1:19 PM

Erstmaliger Betrieb

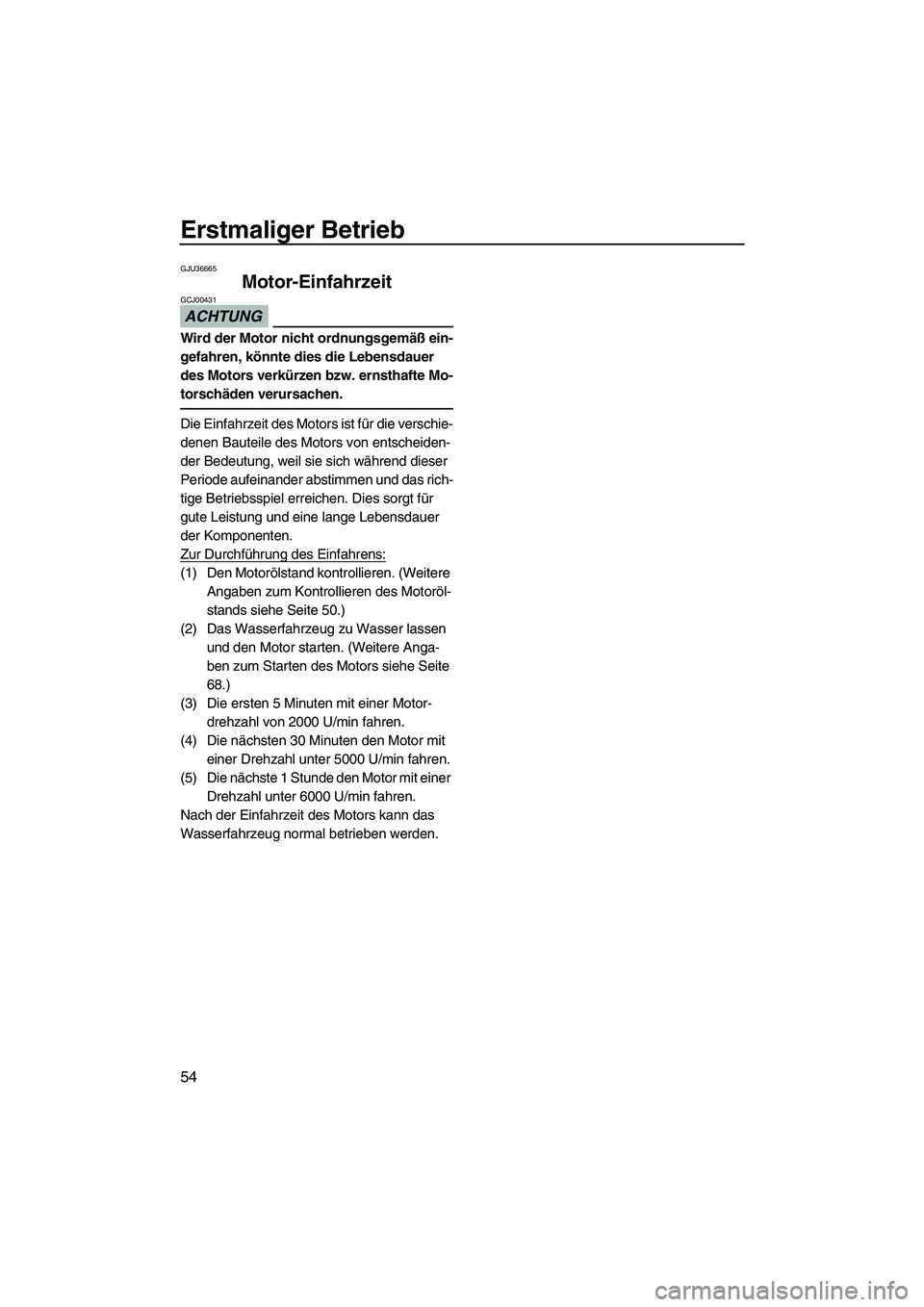

54
GJU36665
Motor-Einfahrzeit
ACHTUNG
GCJ00431
Wird der Motor nicht ordnungsgemäß ein-
gefahren, könnte dies die Lebensdauer
des Motors verkürzen bzw. ernsthafte Mo-
torschäden verursachen.
Die Einfahrzeit des Motors ist für die verschie-
denen Bauteile des Motors von entscheiden-
der Bedeutung, weil sie sich während dieser
Periode aufeinander abstimmen und das rich-
tige Betriebsspiel erreichen. Dies sorgt für
gute Leistung und eine lange Lebensdauer
der Komponenten.
Zur Durchführung des Einfahrens:
(1) Den Motorölstand kontrollieren. (Weitere
Angaben zum Kontrollieren des Motoröl-
stands siehe Seite 50.)
(2) Das Wasserfahrzeug zu Wasser lassen
und den Motor starten. (Weitere Anga-
ben zum Starten des Motors siehe Seite
68.)
(3) Die ersten 5 Minuten mit einer Motor-
drehzahl von 2000 U/min fahren.
(4) Die nächsten 30 Minuten den Motor mit
einer Drehzahl unter 5000 U/min fahren.
(5) Die nächste 1 Stunde den Motor mit einer
Drehzahl unter 6000 U/min fahren.
Nach der Einfahrzeit des Motors kann das
Wasserfahrzeug normal betrieben werden.
UF2R71G0.book Page 54 Thursday, July 16, 2009 1:19 PM

Routinekontrollen vor fahrtbeginn

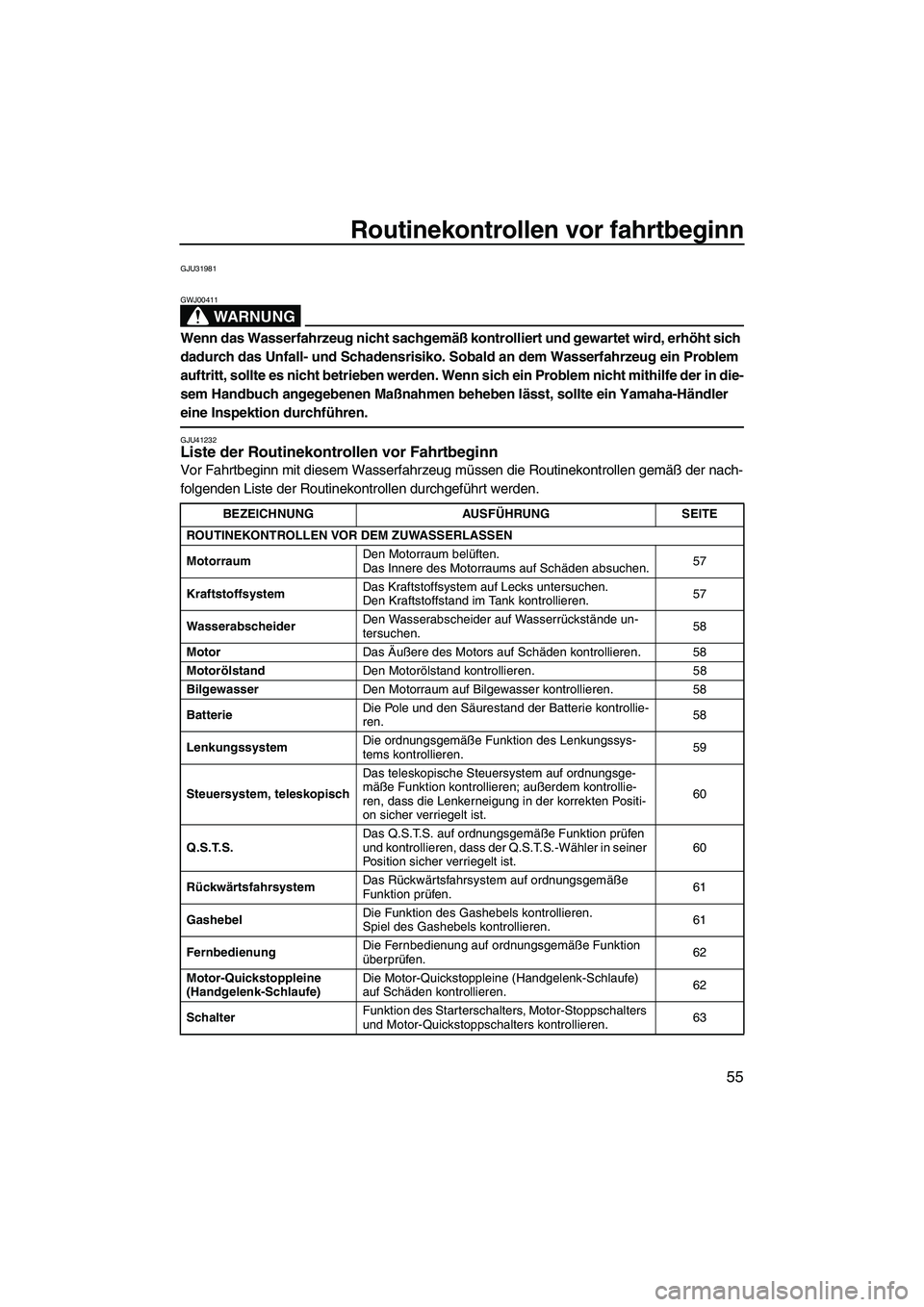

55
GJU31981
WARNUNG
GWJ00411
Wenn das Wasserfahrzeug nicht sachgemäß kontrolliert und gewartet wird, erhöht sich
dadurch das Unfall- und Schadensrisiko. Sobald an dem Wasserfahrzeug ein Problem
auftritt, sollte es nicht betrieben werden. Wenn sich ein Problem nicht mithilfe der in die-
sem Handbuch angegebenen Maßnahmen beheben lässt, sollte ein Yamaha-Händler
eine Inspektion durchführen.
GJU41232Liste der Routinekontrollen vor Fahrtbeginn
Vor Fahrtbeginn mit diesem Wasserfahrzeug müssen die Routinekontrollen gemäß der nach-
folgenden Liste der Routinekontrollen durchgeführt werden.
BEZEICHNUNG AUSFÜHRUNG SEITE
ROUTINEKONTROLLEN VOR DEM ZUWASSERLASSEN
MotorraumDen Motorraum belüften.
Das Innere des Motorraums auf Schäden absuchen.57
KraftstoffsystemDas Kraftstoffsystem auf Lecks untersuchen.
Den Kraftstoffstand im Tank kontrollieren.57
WasserabscheiderDen Wasserabscheider auf Wasserrückstände un-
tersuchen.58
MotorDas Äußere des Motors auf Schäden kontrollieren. 58
MotorölstandDen Motorölstand kontrollieren. 58
BilgewasserDen Motorraum auf Bilgewasser kontrollieren. 58
BatterieDie Pole und den Säurestand der Batterie kontrollie-
ren.58
LenkungssystemDie ordnungsgemäße Funktion des Lenkungssys-
tems kontrollieren.59
Steuersystem, teleskopischDas teleskopische Steuersystem auf ordnungsge-
mäße Funktion kontrollieren; außerdem kontrollie-
ren, dass die Lenkerneigung in der korrekten Positi-
on sicher verriegelt ist.60
Q.S.T.S.Das Q.S.T.S. auf ordnungsgemäße Funktion prüfen
und kontrollieren, dass der Q.S.T.S.-Wähler in seiner
Position sicher verriegelt ist.60
RückwärtsfahrsystemDas Rückwärtsfahrsystem auf ordnungsgemäße
Funktion prüfen.61
GashebelDie Funktion des Gashebels kontrollieren.
Spiel des Gashebels kontrollieren.61
FernbedienungDie Fernbedienung auf ordnungsgemäße Funktion
überprüfen.62
Motor-Quickstoppleine
(Handgelenk-Schlaufe)Die Motor-Quickstoppleine (Handgelenk-Schlaufe)
auf Schäden kontrollieren.62
SchalterFunktion des Starterschalters, Motor-Stoppschalters
und Motor-Quickstoppschalters kontrollieren.63
UF2R71G0.book Page 55 Thursday, July 16, 2009 1:19 PM

Routinekontrollen vor fahrtbeginn

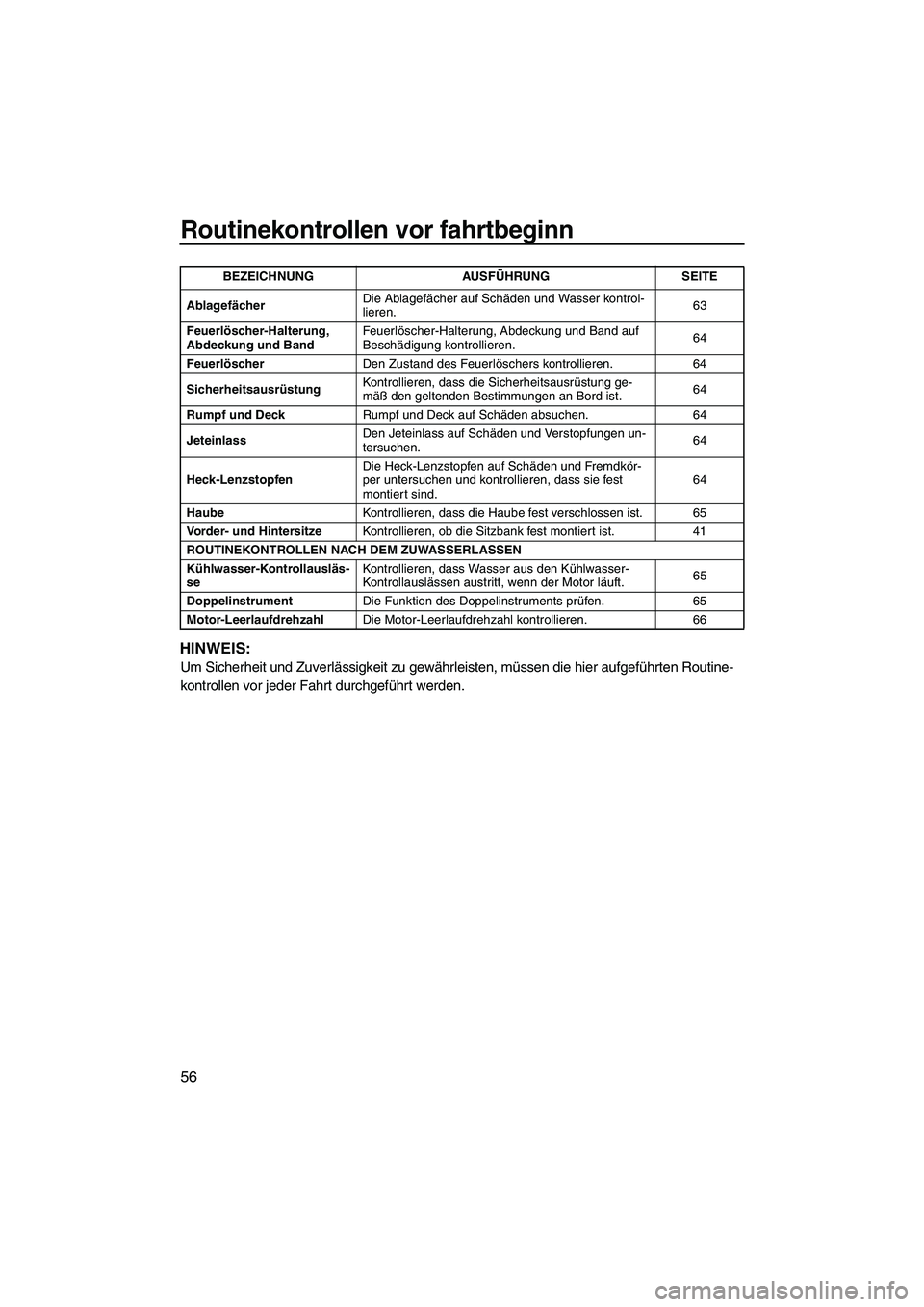

56
HINWEIS:
Um Sicherheit und Zuverlässigkeit zu gewährleisten, müssen die hier aufgeführten Routine-
kontrollen vor jeder Fahrt durchgeführt werden.
AblagefächerDie Ablagefächer auf Schäden und Wasser kontrol-
lieren.63
Feuerlöscher-Halterung,
Abdeckung und BandFeuerlöscher-Halterung, Abdeckung und Band auf
Beschädigung kontrollieren.64
FeuerlöscherDen Zustand des Feuerlöschers kontrollieren. 64
SicherheitsausrüstungKontrollieren, dass die Sicherheitsausrüstung ge-
mäß den geltenden Bestimmungen an Bord ist.64
Rumpf und DeckRumpf und Deck auf Schäden absuchen. 64
JeteinlassDen Jeteinlass auf Schäden und Verstopfungen un-
tersuchen.64
Heck-LenzstopfenDie Heck-Lenzstopfen auf Schäden und Fremdkör-
per untersuchen und kontrollieren, dass sie fest
montiert sind.64
HaubeKontrollieren, dass die Haube fest verschlossen ist. 65
Vorder- und HintersitzeKontrollieren, ob die Sitzbank fest montiert ist. 41
ROUTINEKONTROLLEN NACH DEM ZUWASSERLASSEN
Kühlwasser-Kontrollausläs-
seKontrollieren, dass Wasser aus den Kühlwasser-
Kontrollauslässen austritt, wenn der Motor läuft.65
DoppelinstrumentDie Funktion des Doppelinstruments prüfen. 65
Motor-LeerlaufdrehzahlDie Motor-Leerlaufdrehzahl kontrollieren. 66 BEZEICHNUNG AUSFÜHRUNG SEITE
UF2R71G0.book Page 56 Thursday, July 16, 2009 1:19 PM

Routinekontrollen vor fahrtbeginn

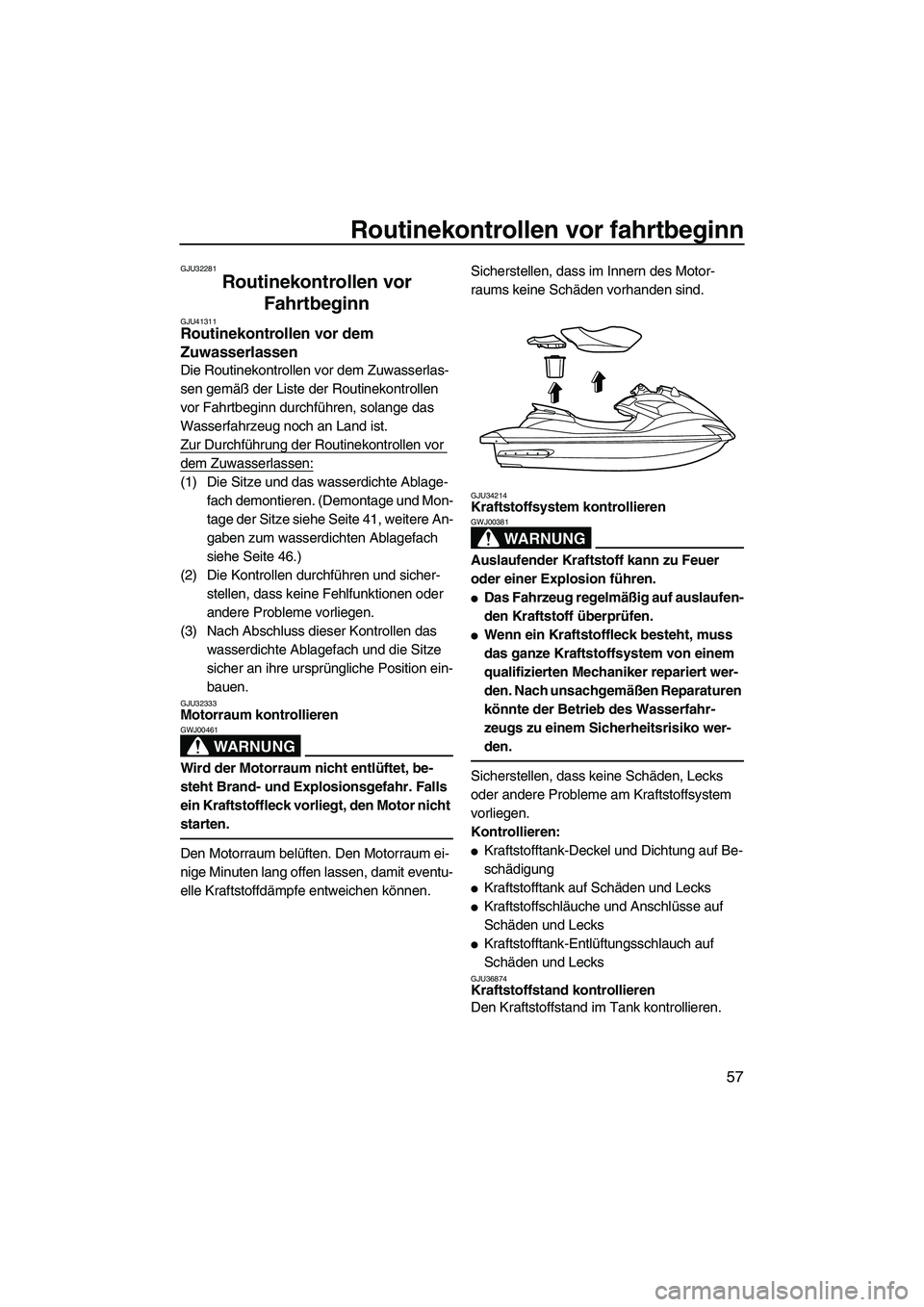

57
GJU32281
Routinekontrollen vor
Fahrtbeginn
GJU41311Routinekontrollen vor dem
Zuwasserlassen
Die Routinekontrollen vor dem Zuwasserlas-
sen gemäß der Liste der Routinekontrollen
vor Fahrtbeginn durchführen, solange das
Wasserfahrzeug noch an Land ist.
Zur Durchführung der Routinekontrollen vor
dem Zuwasserlassen:
(1) Die Sitze und das wasserdichte Ablage-
fach demontieren. (Demontage und Mon-
tage der Sitze siehe Seite 41, weitere An-
gaben zum wasserdichten Ablagefach
siehe Seite 46.)
(2) Die Kontrollen durchführen und sicher-
stellen, dass keine Fehlfunktionen oder
andere Probleme vorliegen.
(3) Nach Abschluss dieser Kontrollen das
wasserdichte Ablagefach und die Sitze
sicher an ihre ursprüngliche Position ein-
bauen.
GJU32333Motorraum kontrollieren
WARNUNG
GWJ00461
Wird der Motorraum nicht entlüftet, be-
steht Brand- und Explosionsgefahr. Falls
ein Kraftstoffleck vorliegt, den Motor nicht
starten.
Den Motorraum belüften. Den Motorraum ei-
nige Minuten lang offen lassen, damit eventu-
elle Kraftstoffdämpfe entweichen können.Sicherstellen, dass im Innern des Motor-
raums keine Schäden vorhanden sind.
GJU34214Kraftstoffsystem kontrollieren
WARNUNG
GWJ00381
Auslaufender Kraftstoff kann zu Feuer
oder einer Explosion führen.

Das Fahrzeug regelmäßig auf auslaufen-
den Kraftstoff überprüfen.

Wenn ein Kraftstoffleck besteht, muss
das ganze Kraftstoffsystem von einem
qualifizierten Mechaniker repariert wer-
den. Nach unsachgemäßen Reparaturen
könnte der Betrieb des Wasserfahr-
zeugs zu einem Sicherheitsrisiko wer-
den.
Sicherstellen, dass keine Schäden, Lecks
oder andere Probleme am Kraftstoffsystem
vorliegen.
Kontrollieren:

Kraftstofftank-Deckel und Dichtung auf Be-
schädigung

Kraftstofftank auf Schäden und Lecks

Kraftstoffschläuche und Anschlüsse auf
Schäden und Lecks

Kraftstofftank-Entlüftungsschlauch auf
Schäden und Lecks
GJU36874Kraftstoffstand kontrollieren
Den Kraftstoffstand im Tank kontrollieren.
UF2R71G0.book Page 57 Thursday, July 16, 2009 1:19 PM

Routinekontrollen vor fahrtbeginn

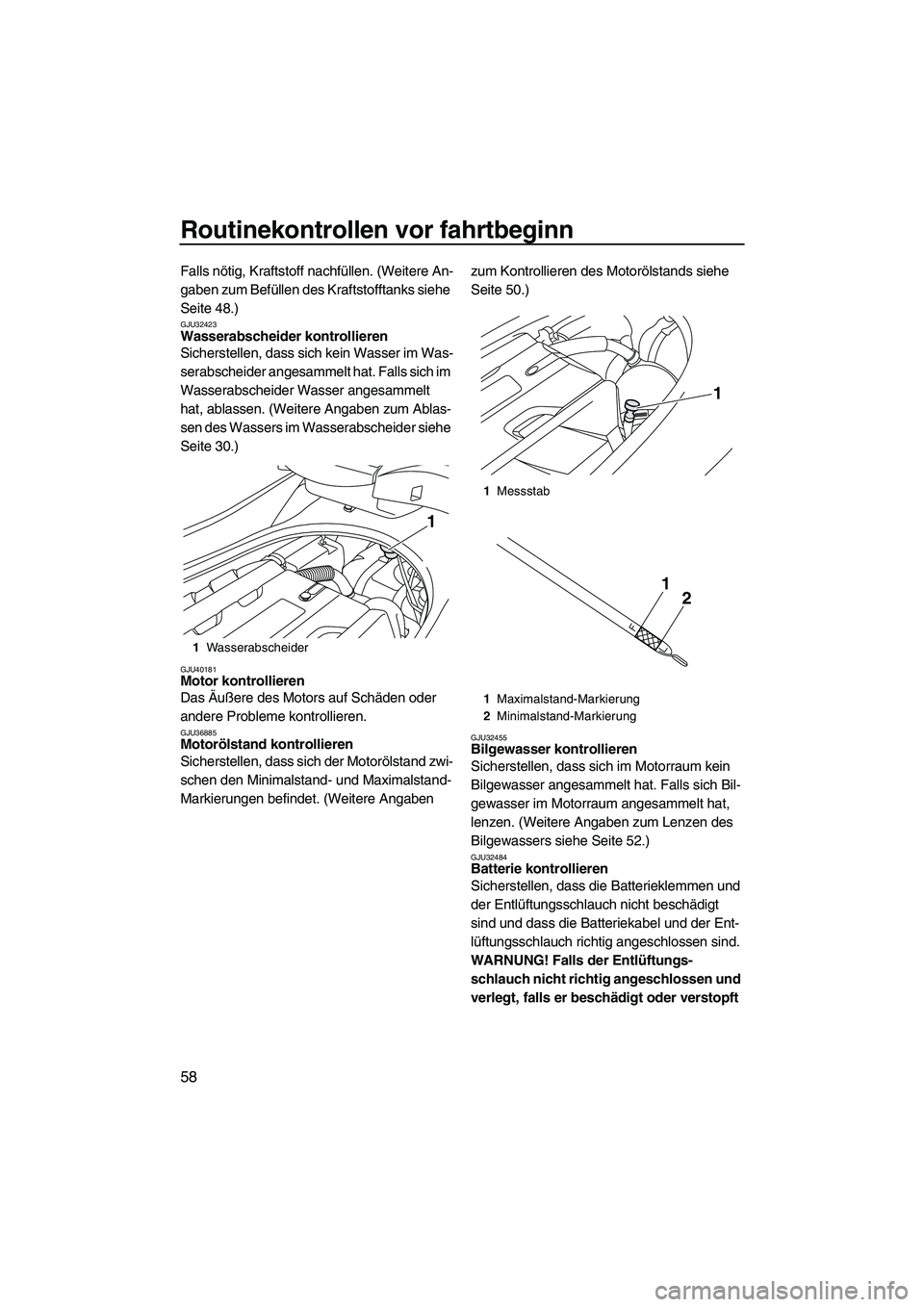

58
Falls nötig, Kraftstoff nachfüllen. (Weitere An-
gaben zum Befüllen des Kraftstofftanks siehe
Seite 48.)
GJU32423Wasserabscheider kontrollieren
Sicherstellen, dass sich kein Wasser im Was-
serabscheider angesammelt hat. Falls sich im
Wasserabscheider Wasser angesammelt
hat, ablassen. (Weitere Angaben zum Ablas-
sen des Wassers im Wasserabscheider siehe
Seite 30.)
GJU40181Motor kontrollieren
Das Äußere des Motors auf Schäden oder
andere Probleme kontrollieren.
GJU36885Motorölstand kontrollieren
Sicherstellen, dass sich der Motorölstand zwi-
schen den Minimalstand- und Maximalstand-
Markierungen befindet. (Weitere Angaben zum Kontrollieren des Motorölstands siehe
Seite 50.)GJU32455Bilgewasser kontrollieren
Sicherstellen, dass sich im Motorraum kein
Bilgewasser angesammelt hat. Falls sich Bil-
gewasser im Motorraum angesammelt hat,
lenzen. (Weitere Angaben zum Lenzen des
Bilgewassers siehe Seite 52.)
GJU32484Batterie kontrollieren
Sicherstellen, dass die Batterieklemmen und
der Entlüftungsschlauch nicht beschädigt
sind und dass die Batteriekabel und der Ent-
lüftungsschlauch richtig angeschlossen sind.
WARNUNG! Falls der Entlüftungs-
schlauch nicht richtig angeschlossen und
verlegt, falls er beschädigt oder verstopft
1Wasserabscheider
1
1Messstab
1Maximalstand-Markierung
2Minimalstand-Markierung
1
21
UF2R71G0.book Page 58 Thursday, July 16, 2009 1:19 PM

Routinekontrollen vor fahrtbeginn

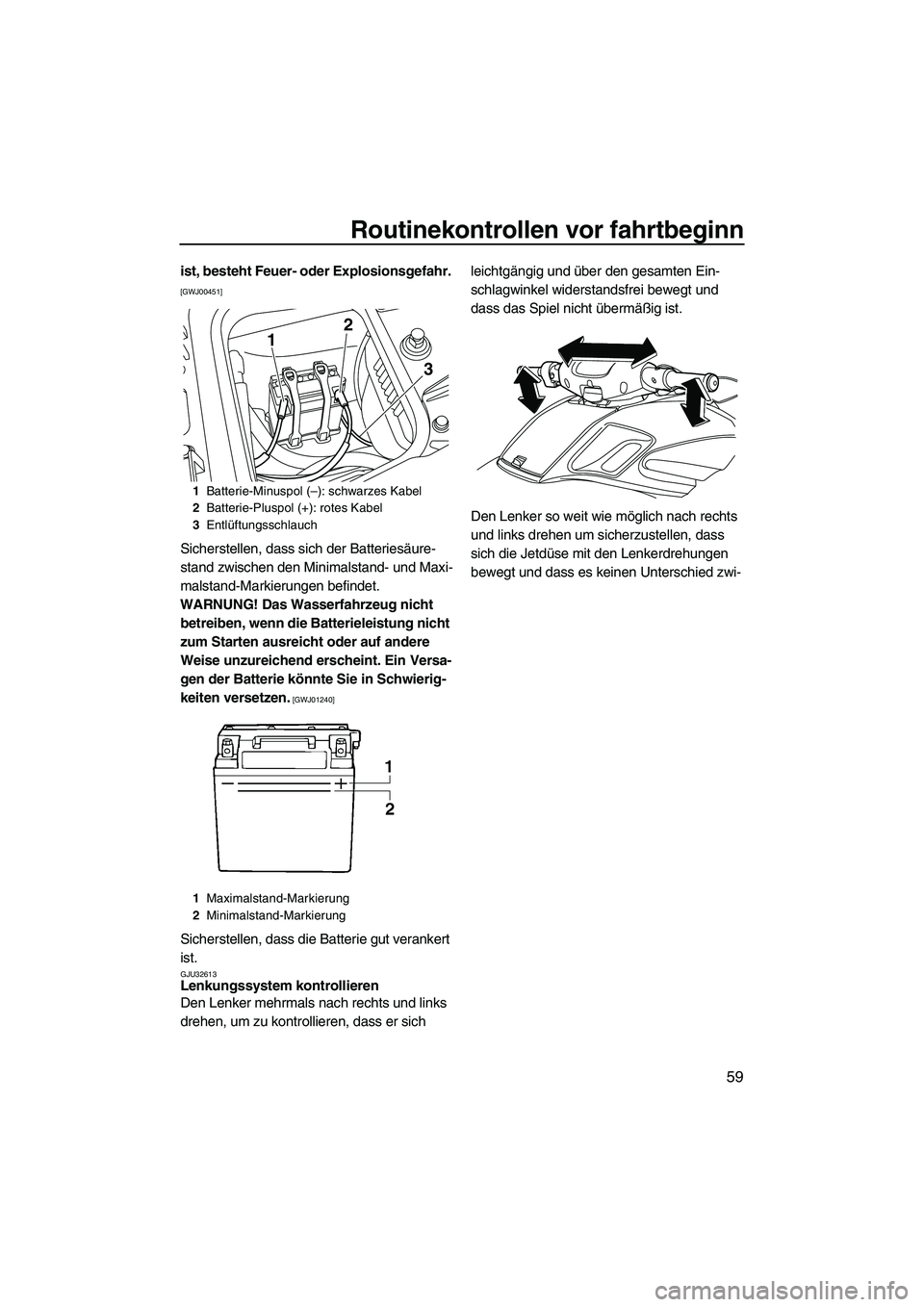

59
ist, besteht Feuer- oder Explosionsgefahr.
[GWJ00451]
Sicherstellen, dass sich der Batteriesäure-
stand zwischen den Minimalstand- und Maxi-
malstand-Markierungen befindet.
WARNUNG! Das Wasserfahrzeug nicht
betreiben, wenn die Batterieleistung nicht
zum Starten ausreicht oder auf andere
Weise unzureichend erscheint. Ein Versa-
gen der Batterie könnte Sie in Schwierig-
keiten versetzen.
[GWJ01240]
Sicherstellen, dass die Batterie gut verankert
ist.
GJU32613Lenkungssystem kontrollieren
Den Lenker mehrmals nach rechts und links
drehen, um zu kontrollieren, dass er sich leichtgängig und über den gesamten Ein-
schlagwinkel widerstandsfrei bewegt und
dass das Spiel nicht übermäßig ist.
Den Lenker so weit wie möglich nach rechts
und links drehen um sicherzustellen, dass
sich die Jetdüse mit den Lenkerdrehungen
bewegt und dass es keinen Unterschied zwi-
1Batterie-Minuspol (–): schwarzes Kabel
2Batterie-Pluspol (+): rotes Kabel
3Entlüftungsschlauch
1Maximalstand-Markierung
2Minimalstand-Markierung
12
3
UF2R71G0.book Page 59 Thursday, July 16, 2009 1:19 PM

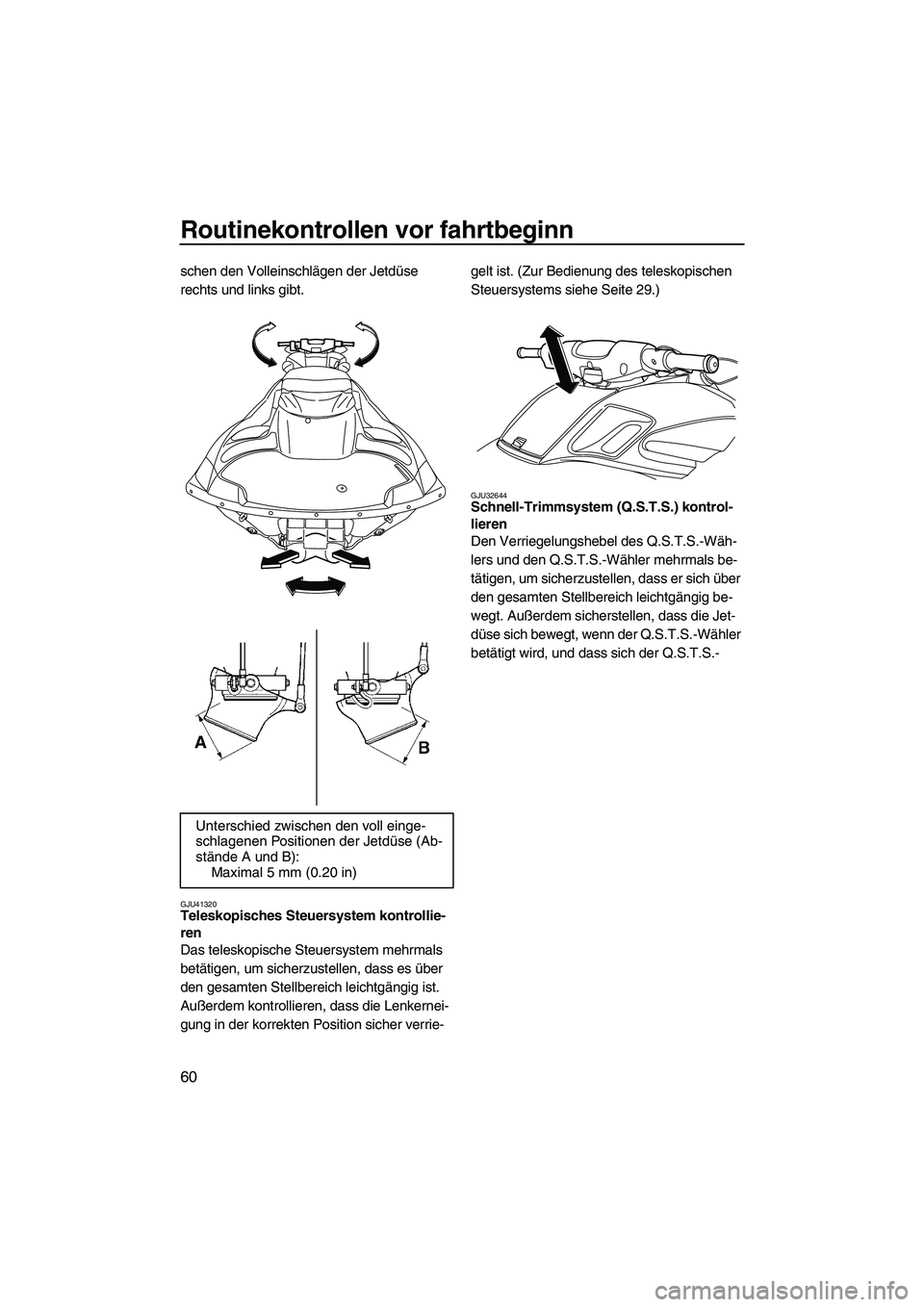

Routinekontrollen vor fahrtbeginn
60
schen den Volleinschlägen der Jetdüse
rechts und links gibt.
GJU41320Teleskopisches Steuersystem kontrollie-
ren
Das teleskopische Steuersystem mehrmals
betätigen, um sicherzustellen, dass es über
den gesamten Stellbereich leichtgängig ist.
Außerdem kontrollieren, dass die Lenkernei-
gung in der korrekten Position sicher verrie-gelt ist. (Zur Bedienung des teleskopischen
Steuersystems siehe Seite 29.)
GJU32644Schnell-Trimmsystem (Q.S.T.S.) kontrol-
lieren
Den Verriegelungshebel des Q.S.T.S.-Wäh-
lers und den Q.S.T.S.-Wähler mehrmals be-
tätigen, um sicherzustellen, dass er sich über
den gesamten Stellbereich leichtgängig be-
wegt. Außerdem sicherstellen, dass die Jet-
düse sich bewegt, wenn der Q.S.T.S.-Wähler
betätigt wird, und dass sich der Q.S.T.S.-
Unterschied zwischen den voll einge-
schlagenen Positionen der Jetdüse (Ab-
stände A und B):
Maximal 5 mm (0.20 in)
UF2R71G0.book Page 60 Thursday, July 16, 2009 1:19 PM

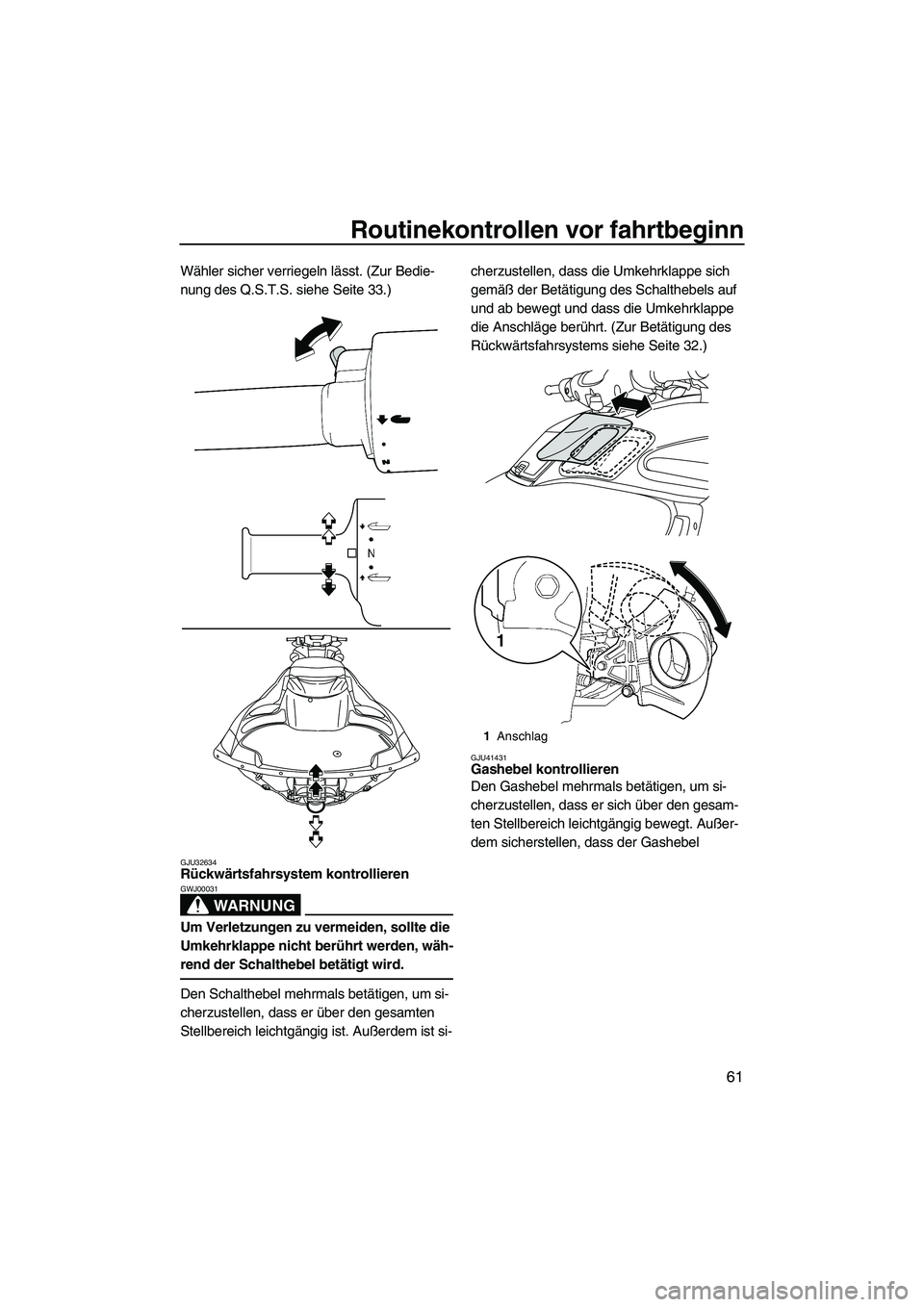

Routinekontrollen vor fahrtbeginn
61
Wähler sicher verriegeln lässt. (Zur Bedie-
nung des Q.S.T.S. siehe Seite 33.)
GJU32634Rückwärtsfahrsystem kontrollieren
WARNUNG
GWJ00031
Um Verletzungen zu vermeiden, sollte die
Umkehrklappe nicht berührt werden, wäh-
rend der Schalthebel betätigt wird.
Den Schalthebel mehrmals betätigen, um si-
cherzustellen, dass er über den gesamten
Stellbereich leichtgängig ist. Außerdem ist si-cherzustellen, dass die Umkehrklappe sich
gemäß der Betätigung des Schalthebels auf
und ab bewegt und dass die Umkehrklappe
die Anschläge berührt. (Zur Betätigung des
Rückwärtsfahrsystems siehe Seite 32.)
GJU41431Gashebel kontrollieren
Den Gashebel mehrmals betätigen, um si-
cherzustellen, dass er sich über den gesam-
ten Stellbereich leichtgängig bewegt. Außer-
dem sicherstellen, dass der Gashebel
1Anschlag
1
UF2R71G0.book Page 61 Thursday, July 16, 2009 1:19 PM

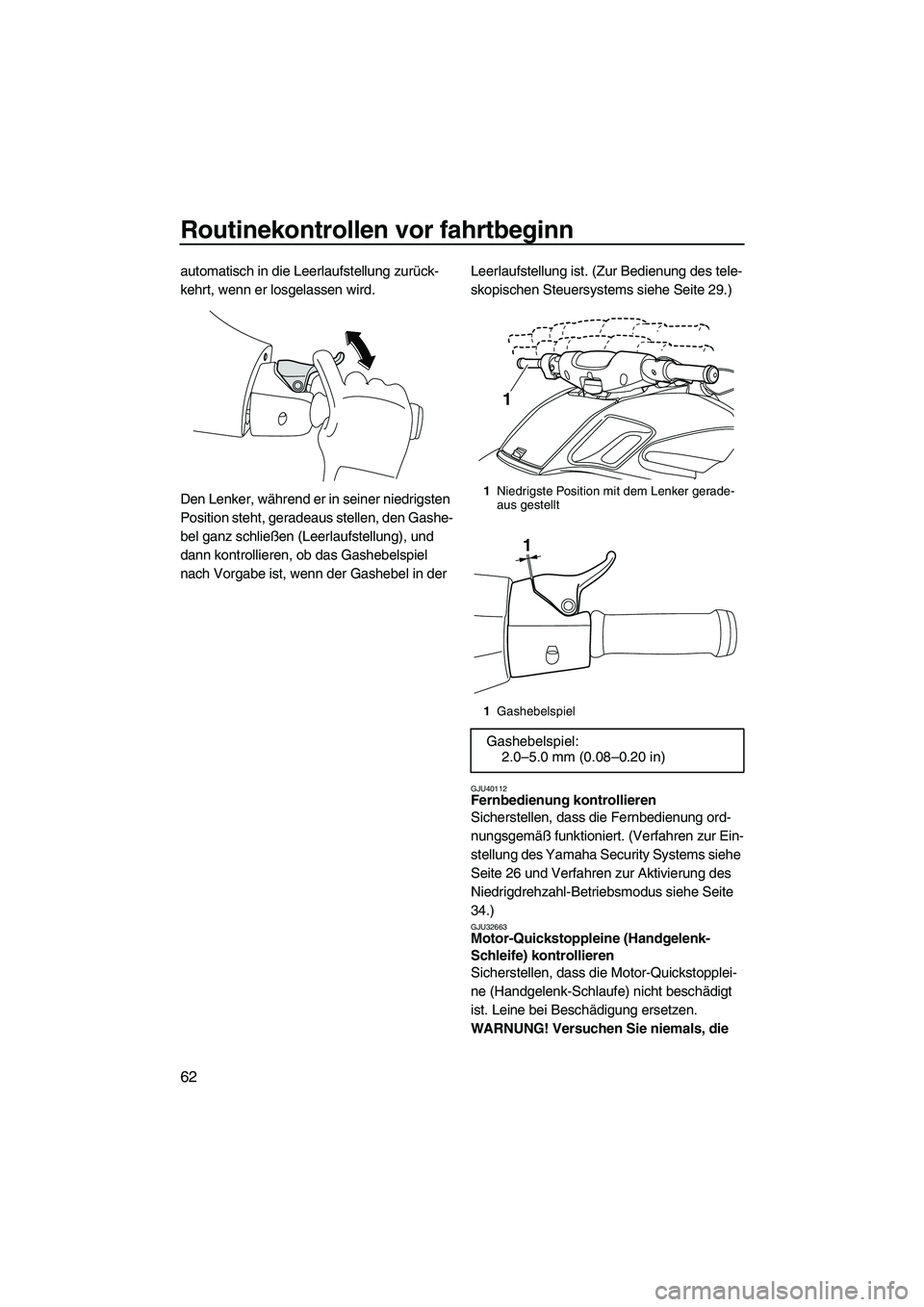

Routinekontrollen vor fahrtbeginn
62
automatisch in die Leerlaufstellung zurück-
kehrt, wenn er losgelassen wird.
Den Lenker, während er in seiner niedrigsten
Position steht, geradeaus stellen, den Gashe-
bel ganz schließen (Leerlaufstellung), und
dann kontrollieren, ob das Gashebelspiel
nach Vorgabe ist, wenn der Gashebel in der Leerlaufstellung ist. (Zur Bedienung des tele-
skopischen Steuersystems siehe Seite 29.)
GJU40112Fernbedienung kontrollieren
Sicherstellen, dass die Fernbedienung ord-
nungsgemäß funktioniert. (Verfahren zur Ein-
stellung des Yamaha Security Systems siehe
Seite 26 und Verfahren zur Aktivierung des
Niedrigdrehzahl-Betriebsmodus siehe Seite
34.)
GJU32663Motor-Quickstoppleine (Handgelenk-
Schleife) kontrollieren
Sicherstellen, dass die Motor-Quickstopplei-
ne (Handgelenk-Schlaufe) nicht beschädigt
ist. Leine bei Beschädigung ersetzen.
WARNUNG! Versuchen Sie niemals, die
1Niedrigste Position mit dem Lenker gerade-
aus gestellt
1Gashebelspiel
Gashebelspiel:
2.0–5.0 mm (0.08–0.20 in)
1
1
UF2R71G0.book Page 62 Thursday, July 16, 2009 1:19 PM
