YAMAHA FZR SVHO 2010 Manuale de Empleo (in Spanish)

Lea atentamente este manual
antes de utilizar la moto de agua.
MANUAL DEL PROPIETARIO/PILOTO
2010 WaveRunner
FZR
F2R-F8199-71-S0
UF2R71S0.book Page 1 Thursday, July 16, 2009 1:56 PM

Lea atentamente este manual antes de utilizar la moto de agua. Este manual
debe permanecer con la WaveRunner si esta se vende.
UF2R71S0.book Page 1 Thursday, July 16, 2009 1:56 PM

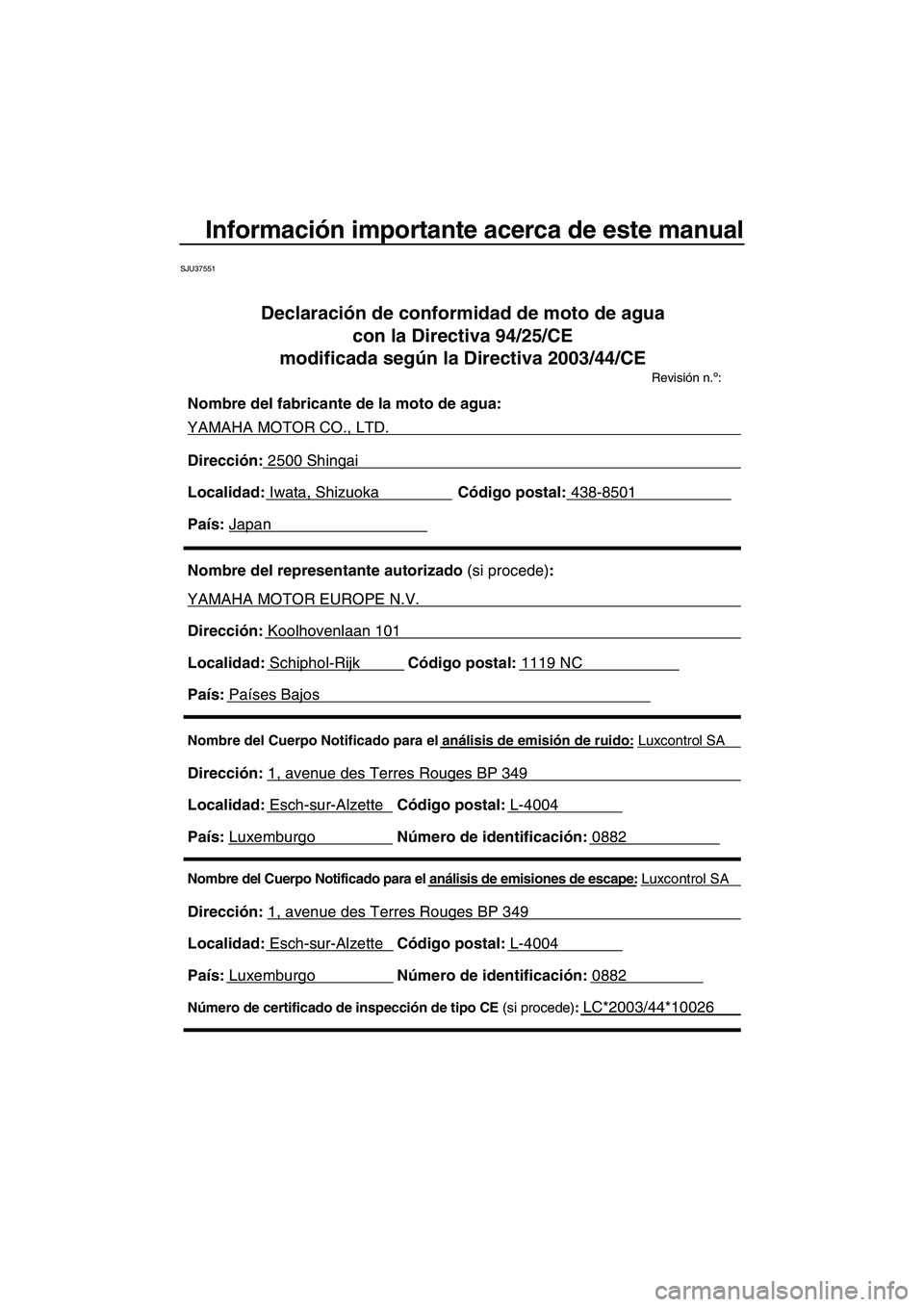

Información importante acerca de este manual
SJU37551
Nombre del Cuerpo Notificado para el análisis de emisiones de escape: Luxcontrol SA
Dirección: 1, avenue des Terres Rouges BP 349
Localidad: Esch-sur-Alzette Código postal: L-4004
País: LuxemburgoNúmero de identificación: 0882
Número de certificado de inspección de tipo CE (si procede): LC*2003/44*10026
Revisión n.º:
Nombre del fabricante de la moto de agua:
YAMAHA MOTOR CO., LTD.
Dirección: 2500 Shingai
Localidad: Iwata, ShizuokaCódigo postal: 438-8501
País: Japan
Nombre del representante autorizado (si procede):
YAMAHA MOTOR EUROPE N.V.
Dirección: Koolhovenlaan 101
Localidad: Schiphol-RijkCódigo postal: 1119 NC
País: Países Bajos
Nombre del Cuerpo Notificado para el análisis de emisión de ruido: Luxcontrol SA
Dirección: 1, avenue des Terres Rouges BP 349
Localidad: Esch-sur-AlzetteCódigo postal: L-4004
País: Luxemburgo Número de identificación: 0882
Declaración de conformidad de moto de agua
con la Directiva 94/25/CE
modificada según la Directiva 2003/44/CE
UF2R71S0.book Page 1 Thursday, July 16, 2009 1:56 PM

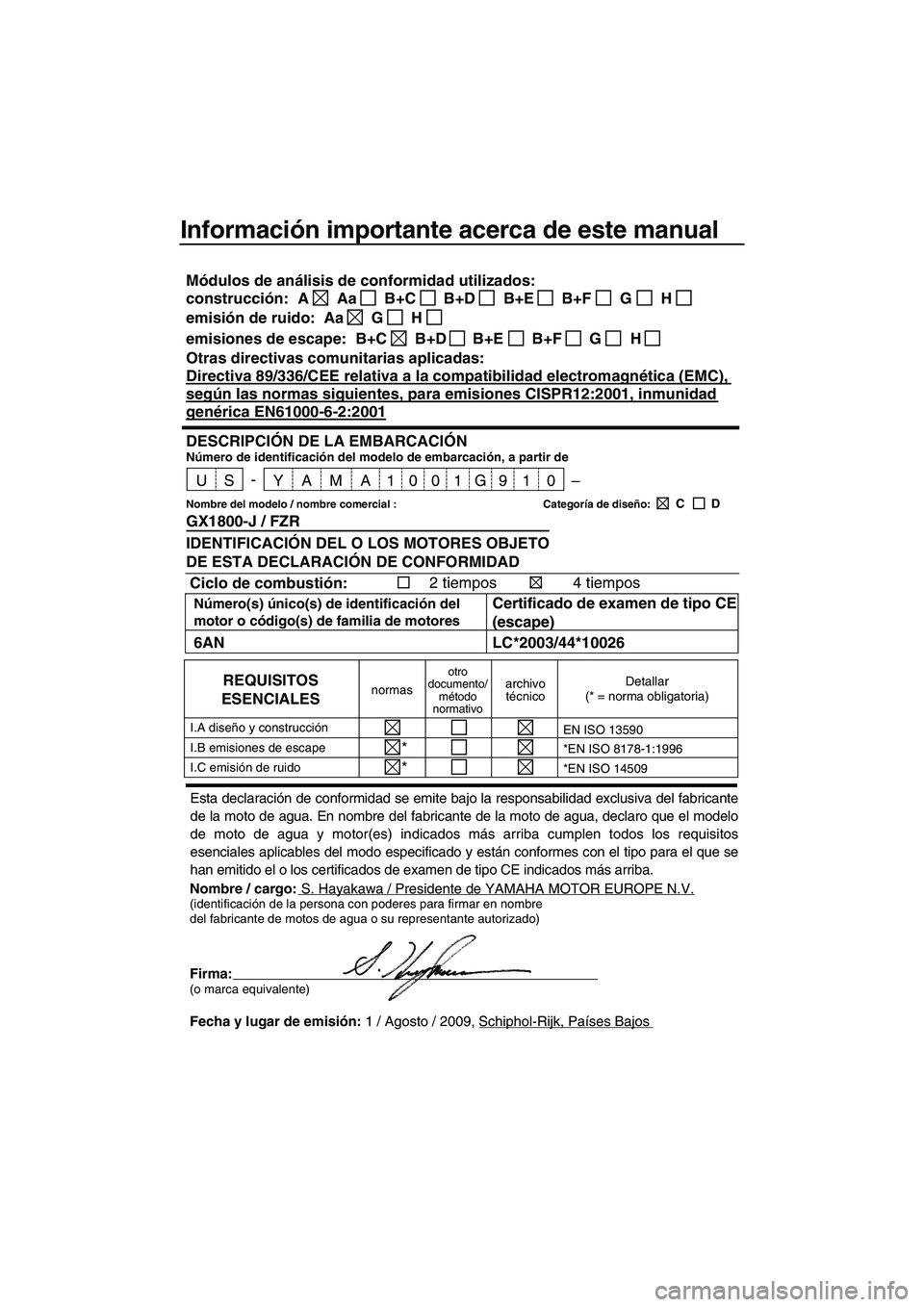

Información importante acerca de este manual
Nombre / cargo:S. Hayakawa / Presidente de YAMAHA MOTOR EUROPE N.V.(identificación de la persona con poderes para firmar en nombre
del fabricante de motos de agua o su representante autorizado)
Firma: (o marca equivalente)
Fecha y lugar de emisión: 1 / Agosto / 2009, Schiphol-Rijk, Países Bajos
IDENTIFICACIÓN DEL O LOS MOTORES OBJETO
DE ESTA DECLARACIÓN DE CONFORMIDAD
Ciclo de combustión: 2 tiempos 4 tiempos
Número(s) único(s) de identificación del
motor o código(s) de familia de motoresCertificado de examen de tipo CE
(escape)
6AN LC*2003/44*10026
REQUISITOS
ESENCIALESnormas
otro
documento/
método
normativoarchivo
técnicoDetallar
(* = norma obligatoria)
I.A diseño y construcciónEN ISO 13590
I.B emisiones de escape**EN ISO 8178-1:1996
I.C emisión de ruido**EN ISO 14509
Módulos de análisis de conformidad utilizados:
construcción: A
Aa B+C B+D B+E B+F G H
emisión de ruido: Aa G H
emisiones de escape: B+E B+D B+C B+F G H
Otras directivas comunitarias aplicadas:
Directiva 89/336/CEE relativa a la compatibilidad electromagnética (EMC),
según las normas siguientes, para emisiones CISPR12:2001, inmunidad
genérica EN61000-6-2:2001
DESCRIPCIÓN DE LA EMBARCACIÓNNúmero de identificación del modelo de embarcación, a partir de
Nombre del modelo / nombre comercial : Categoría de diseño: C D
U S Y A M 0 1G9A10 0– 1 -
Esta declaración de conformidad se emite bajo la responsabilidad exclusiva del fabricante
de la moto de agua. En nombre del fabricante de la moto de agua, declaro que el modelo
de moto de agua y motor(es) indicados más arriba cumplen todos los requisitos
esenciales aplicables del modo especificado y están conformes con el tipo para el que se
han emitido el o los certificados de examen de tipo CE indicados más arriba.
GX1800-J / FZR
UF2R71S0.book Page 2 Thursday, July 16, 2009 1:56 PM

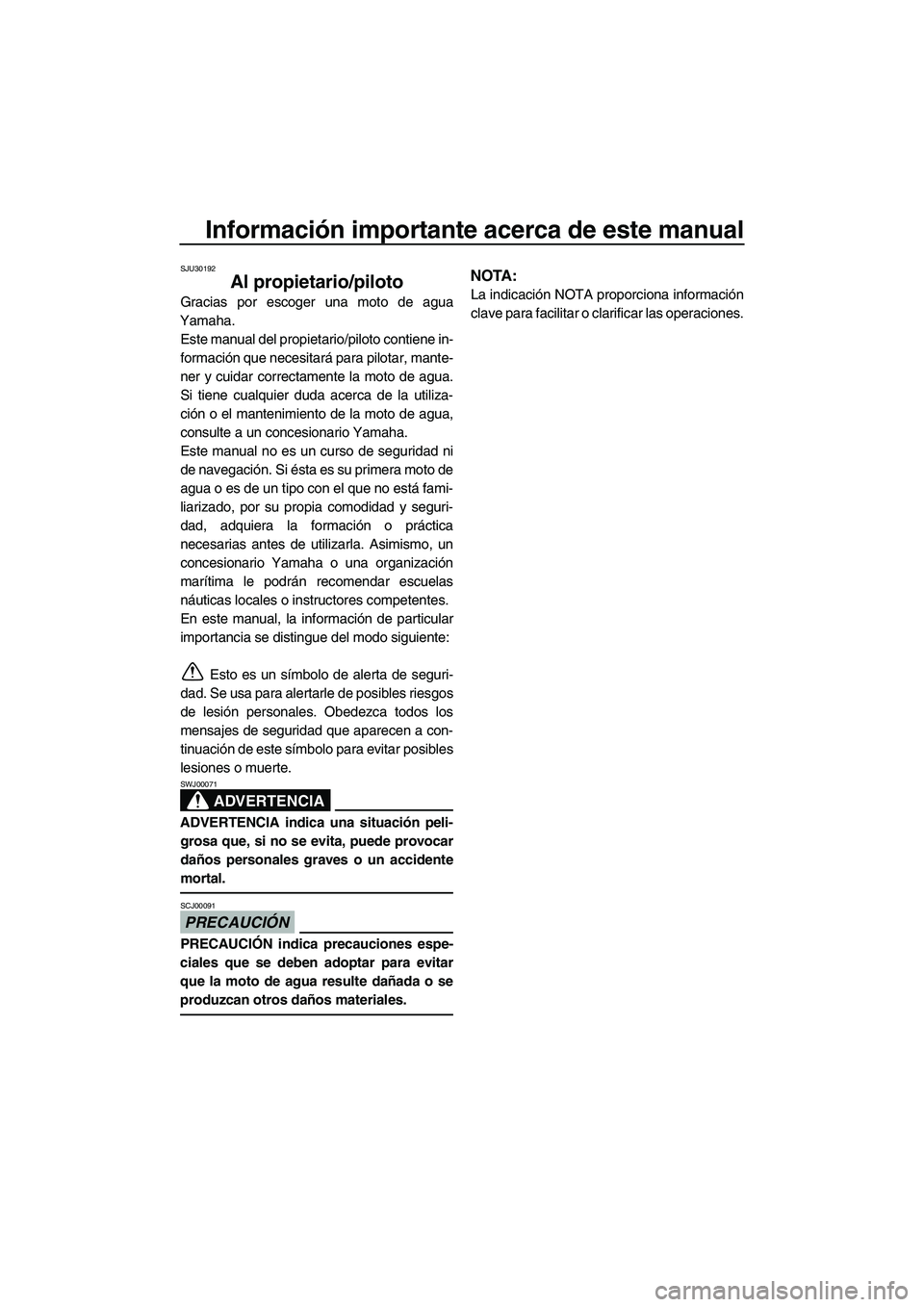

Información importante acerca de este manual
SJU30192
Al propietario/piloto
Gracias por escoger una moto de agua
Yamaha.
Este manual del propietario/piloto contiene in-
formación que necesitará para pilotar, mante-
ner y cuidar correctamente la moto de agua.
Si tiene cualquier duda acerca de la utiliza-
ción o el mantenimiento de la moto de agua,
consulte a un concesionario Yamaha.
Este manual no es un curso de seguridad ni
de navegación. Si ésta es su primera moto de
agua o es de un tipo con el que no está fami-
liarizado, por su propia comodidad y seguri-
dad, adquiera la formación o práctica
necesarias antes de utilizarla. Asimismo, un
concesionario Yamaha o una organización
marítima le podrán recomendar escuelas
náuticas locales o instructores competentes.
En este manual, la información de particular
importancia se distingue del modo siguiente:
Esto es un símbolo de alerta de seguri-
dad. Se usa para alertarle de posibles riesgos
de lesión personales. Obedezca todos los
mensajes de seguridad que aparecen a con-
tinuación de este símbolo para evitar posibles
lesiones o muerte.
ADVERTENCIA
SWJ00071
ADVERTENCIA indica una situación peli-
grosa que, si no se evita, puede provocar
daños personales graves o un accidente
mortal.
PRECAUCIÓN
SCJ00091
PRECAUCIÓN indica precauciones espe-
ciales que se deben adoptar para evitar
que la moto de agua resulte dañada o se
produzcan otros daños materiales.
NOTA:
La indicación NOTA proporciona información
clave para facilitar o clarificar las operaciones.
UF2R71S0.book Page 3 Thursday, July 16, 2009 1:56 PM

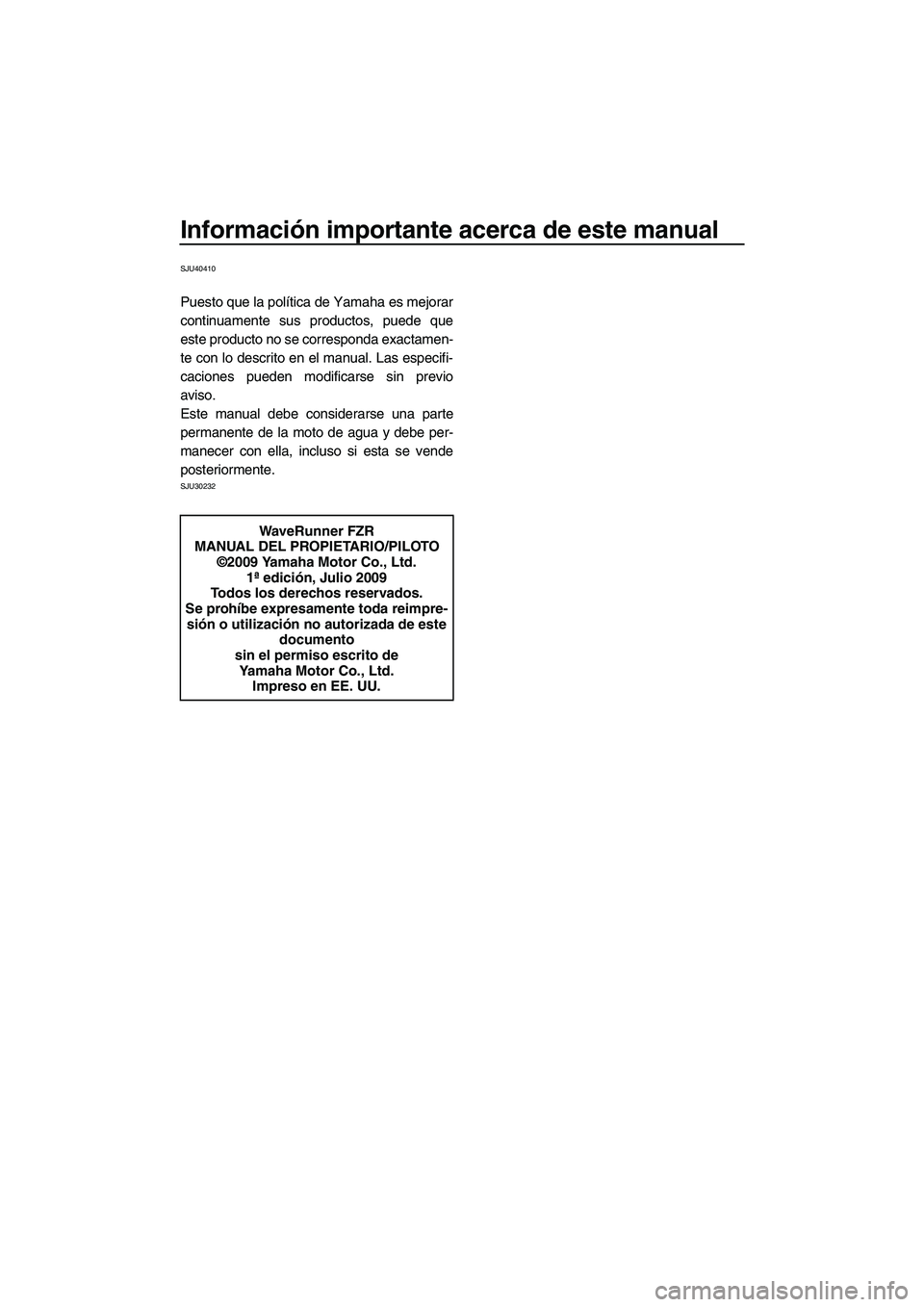

Información importante acerca de este manual
SJU40410
Puesto que la política de Yamaha es mejorar
continuamente sus productos, puede que
este producto no se corresponda exactamen-
te con lo descrito en el manual. Las especifi-
caciones pueden modificarse sin previo
aviso.
Este manual debe considerarse una parte
permanente de la moto de agua y debe per-
manecer con ella, incluso si esta se vende
posteriormente.
SJU30232
WaveRunner FZR
MANUAL DEL PROPIETARIO/PILOTO
©2009 Yamaha Motor Co., Ltd.
1ª edición, Julio 2009
Todos los derechos reservados.
Se prohíbe expresamente toda reimpre-
sión o utilización no autorizada de este
documento
sin el permiso escrito de
Yamaha Motor Co., Ltd.
Impreso en EE. UU.
UF2R71S0.book Page 4 Thursday, July 16, 2009 1:56 PM

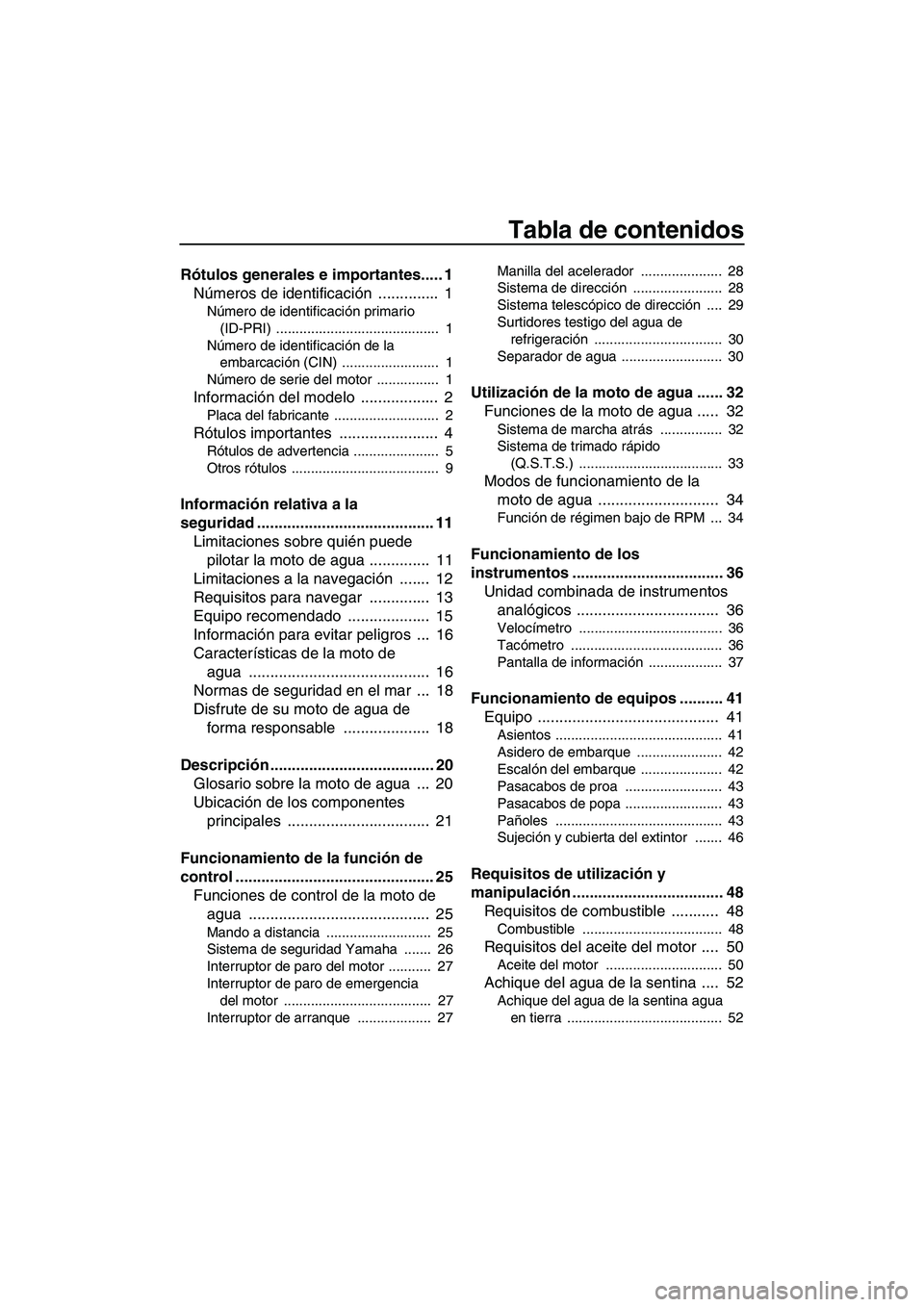

Tabla de contenidos
Rótulos generales e importantes..... 1
Números de identificación .............. 1
Número de identificación primario
(ID-PRI) .......................................... 1
Número de identificación de la
embarcación (CIN) ......................... 1
Número de serie del motor ................ 1
Información del modelo .................. 2
Placa del fabricante ........................... 2
Rótulos importantes ....................... 4
Rótulos de advertencia ...................... 5
Otros rótulos ...................................... 9
Información relativa a la
seguridad ......................................... 11
Limitaciones sobre quién puede
pilotar la moto de agua .............. 11
Limitaciones a la navegación ....... 12
Requisitos para navegar .............. 13
Equipo recomendado ................... 15
Información para evitar peligros ... 16
Características de la moto de
agua .......................................... 16
Normas de seguridad en el mar ... 18
Disfrute de su moto de agua de
forma responsable .................... 18
Descripción ...................................... 20
Glosario sobre la moto de agua ... 20
Ubicación de los componentes
principales ................................. 21
Funcionamiento de la función de
control .............................................. 25
Funciones de control de la moto de
agua .......................................... 25
Mando a distancia ........................... 25
Sistema de seguridad Yamaha ....... 26
Interruptor de paro del motor ........... 27
Interruptor de paro de emergencia
del motor ...................................... 27
Interruptor de arranque ................... 27Manilla del acelerador ..................... 28
Sistema de dirección ....................... 28
Sistema telescópico de dirección .... 29
Surtidores testigo del agua de
refrigeración ................................. 30
Separador de agua .......................... 30
Utilización de la moto de agua ...... 32
Funciones de la moto de agua ..... 32
Sistema de marcha atrás ................ 32
Sistema de trimado rápido
(Q.S.T.S.) ..................................... 33
Modos de funcionamiento de la
moto de agua ............................ 34
Función de régimen bajo de RPM ... 34
Funcionamiento de los
instrumentos ................................... 36
Unidad combinada de instrumentos
analógicos ................................. 36
Velocímetro ..................................... 36
Tacómetro ....................................... 36
Pantalla de información ................... 37
Funcionamiento de equipos .......... 41
Equipo .......................................... 41
Asientos ........................................... 41
Asidero de embarque ...................... 42
Escalón del embarque ..................... 42
Pasacabos de proa ......................... 43
Pasacabos de popa ......................... 43
Pañoles ........................................... 43
Sujeción y cubierta del extintor ....... 46
Requisitos de utilización y
manipulación ................................... 48
Requisitos de combustible ........... 48
Combustible .................................... 48
Requisitos del aceite del motor .... 50
Aceite del motor .............................. 50
Achique del agua de la sentina .... 52
Achique del agua de la sentina agua
en tierra ........................................ 52
UF2R71S0.book Page 1 Thursday, July 16, 2009 1:56 PM

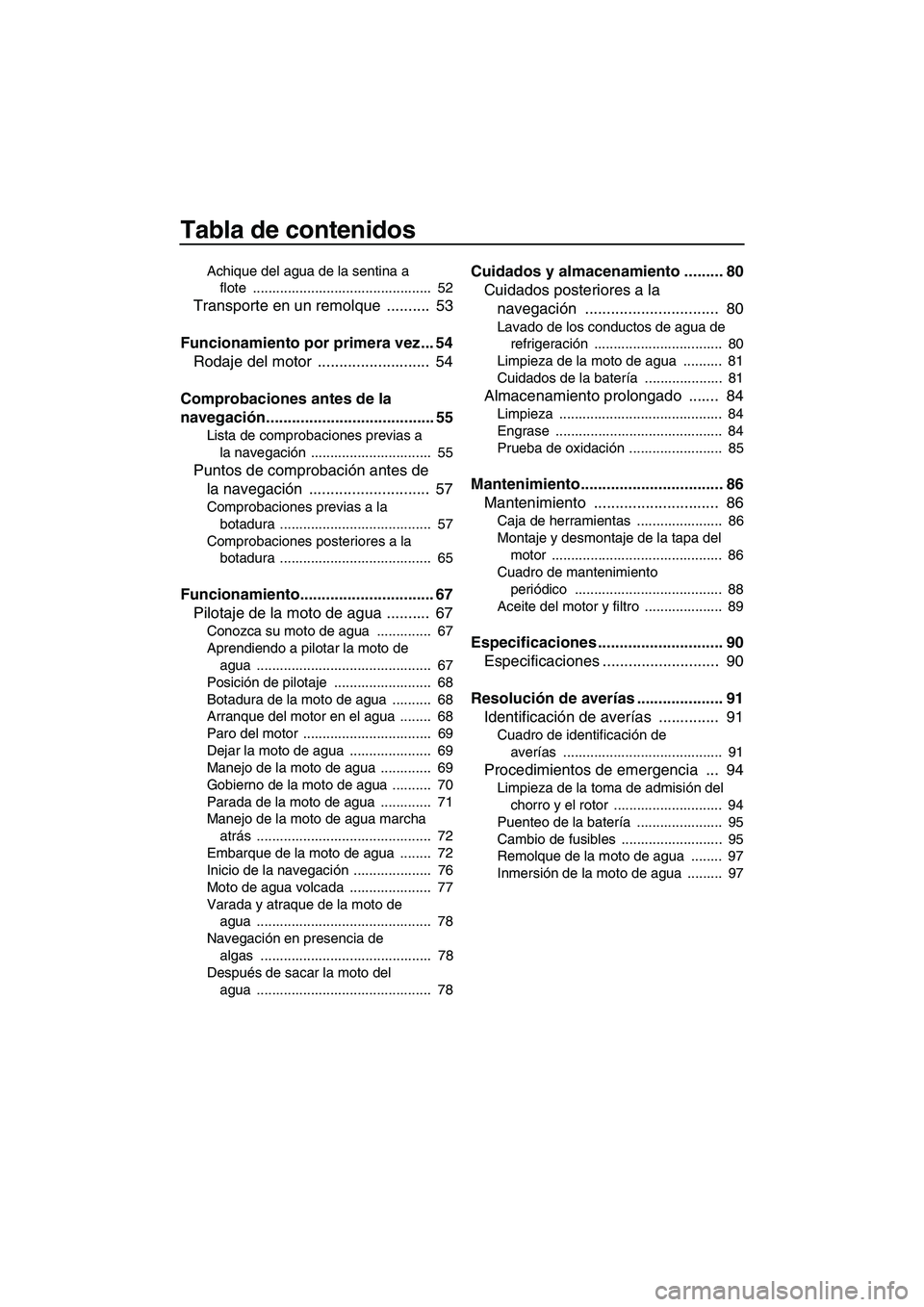

Tabla de contenidos
Achique del agua de la sentina a
flote .............................................. 52
Transporte en un remolque .......... 53
Funcionamiento por primera vez ... 54
Rodaje del motor .......................... 54
Comprobaciones antes de la
navegación....................................... 55
Lista de comprobaciones previas a
la navegación ............................... 55
Puntos de comprobación antes de
la navegación ............................ 57
Comprobaciones previas a la
botadura ....................................... 57
Comprobaciones posteriores a la
botadura ....................................... 65
Funcionamiento............................... 67
Pilotaje de la moto de agua .......... 67
Conozca su moto de agua .............. 67
Aprendiendo a pilotar la moto de
agua ............................................. 67
Posición de pilotaje ......................... 68
Botadura de la moto de agua .......... 68
Arranque del motor en el agua ........ 68
Paro del motor ................................. 69
Dejar la moto de agua ..................... 69
Manejo de la moto de agua ............. 69
Gobierno de la moto de agua .......... 70
Parada de la moto de agua ............. 71
Manejo de la moto de agua marcha
atrás ............................................. 72
Embarque de la moto de agua ........ 72
Inicio de la navegación .................... 76
Moto de agua volcada ..................... 77
Varada y atraque de la moto de
agua ............................................. 78
Navegación en presencia de
algas ............................................ 78
Después de sacar la moto del
agua ............................................. 78
Cuidados y almacenamiento ......... 80
Cuidados posteriores a la
navegación ............................... 80
Lavado de los conductos de agua de
refrigeración ................................. 80
Limpieza de la moto de agua .......... 81
Cuidados de la batería .................... 81
Almacenamiento prolongado ....... 84
Limpieza .......................................... 84
Engrase ........................................... 84
Prueba de oxidación ........................ 85
Mantenimiento................................. 86
Mantenimiento ............................. 86
Caja de herramientas ...................... 86
Montaje y desmontaje de la tapa del
motor ............................................ 86
Cuadro de mantenimiento
periódico ...................................... 88
Aceite del motor y filtro .................... 89
Especificaciones ............................. 90
Especificaciones ........................... 90
Resolución de averías .................... 91
Identificación de averías .............. 91
Cuadro de identificación de
averías ......................................... 91
Procedimientos de emergencia ... 94
Limpieza de la toma de admisión del
chorro y el rotor ............................ 94
Puenteo de la batería ...................... 95
Cambio de fusibles .......................... 95
Remolque de la moto de agua ........ 97
Inmersión de la moto de agua ......... 97
UF2R71S0.book Page 2 Thursday, July 16, 2009 1:56 PM

Rótulos generales e importantes
1
SJU36450
Números de identificación
Anote el número de identificación primario
(ID-PRI), el número de identificación de la
embarcación (CIN) y el número de serie del
motor en los espacios dispuestos a tal efecto
para utilizarlos cuando solicite repuestos a un
concesionario Yamaha. Asimismo, anote y
conserve estos números de identificación en
un lugar aparte por si le roban la moto de
agua.
SJU41350Número de identificación primario (ID-
PRI)
El número ID-PRI está grabado en una placa
fijada en el interior de la cámara del motor.
(Consulte en la página 41 las instrucciones de
desmontaje y montaje de los asientos y en la
página 46 la información relativa al pañol es-
tanco).
MODELO:
GX1800-J (FZR)
SJU36550Número de identificación de la
embarcación (CIN)
El ClN está grabado en una placa fijada a la
cubierta de popa.
SJU40470Número de serie del motor
El número de serie del motor está grabado en
una placa fijada al motor. (Consulte en la pá-
gina 41 las instrucciones de desmontaje y
montaje del asiento, y en la página 86 las ins-
1Ubicación del número de identificación pri-
mario (ID-PRI)
1
MODELYAMAHA MOTOR CO., LTD.
ASSEMBLED IN U.S.A. FROM AMERICAN AND JAPANESE
COMPONENTS.
ASSEMBLÉ AUX ÉTATS-UNIS DE PIÈCES AMÉRICANES ET
JAPONAISES.
PRI-I.D.F2R
F2R
1Situación del número de identificación de la
embarcación (CIN)
1
UF2R71S0.book Page 1 Thursday, July 16, 2009 1:56 PM

Rótulos generales e importantes
2
trucciones de desmontaje y montaje de la
tapa del motor).SJU30320
Información del modelo SJU30331Placa del fabricante
Una moto de agua con esta etiqueta cumple
ciertas partes de la directiva del Parlamento
Europeo relativa a maquinaria.
Una parte de la información figura en la placa
del fabricante que está fijada a la embarca-
ción. En los apartados correspondientes de
este manual se facilita una explicación com-
pleta de esta información.
Categoría de esta moto de agua: C
Categoría C:
Esta moto de agua está diseñada para nave-
gar con un viento máximo de fuerza 6 en la
escala Beaufort y las alturas de oleaje corres-
pondientes (alturas significativas de hasta 2
m (6.56 ft); ver la NOTA siguiente). Tales con-
diciones pueden darse con tiempo moderado
en aguas interiores expuestas, estuarios y
aguas costeras.
1Ubicación del número de serie del motor
1
1Ubicación de la placa del fabricante
1
UF2R71S0.book Page 2 Thursday, July 16, 2009 1:56 PM
