Entretien
85
FJU33768

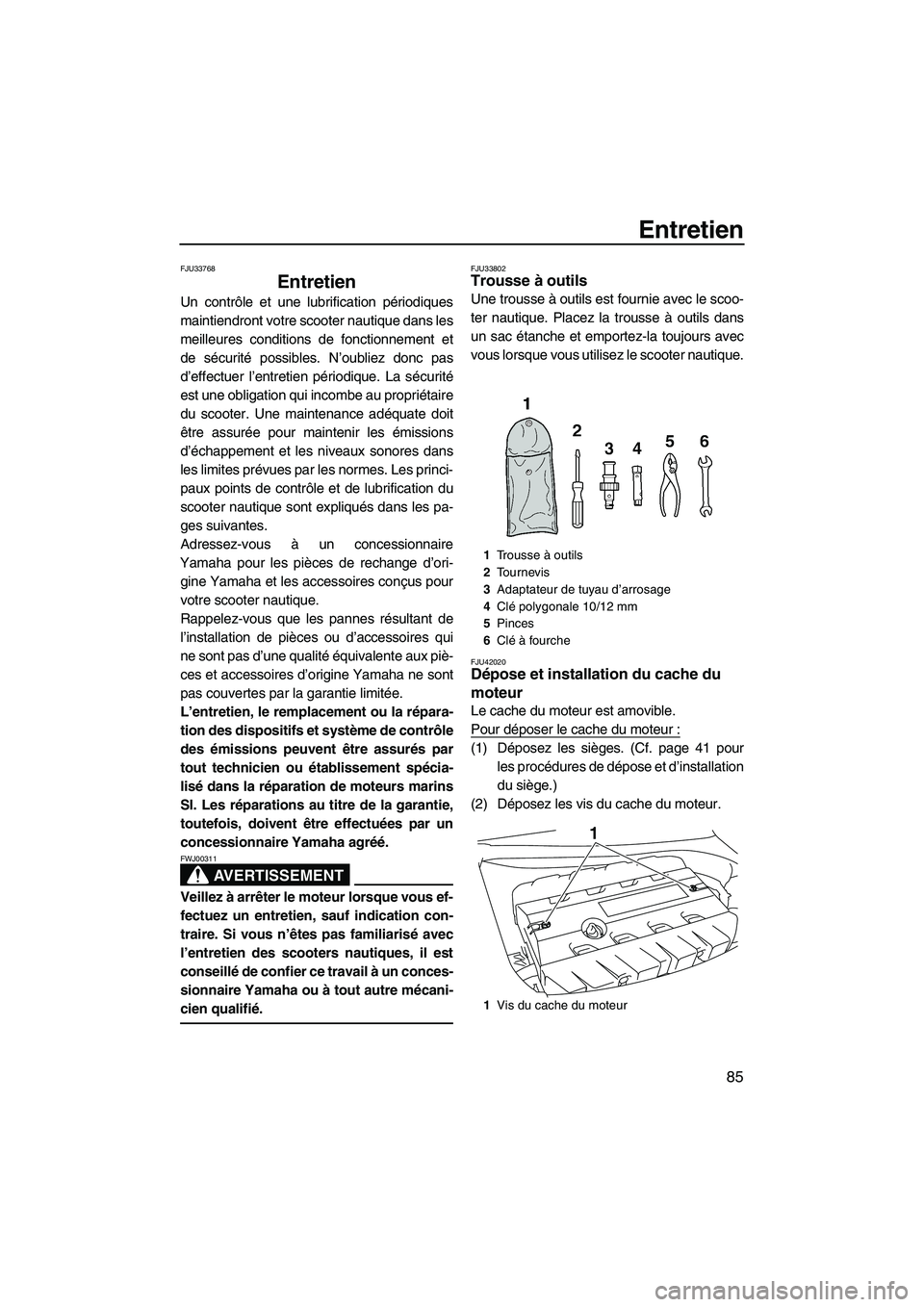

Entretien
Un contrôle et une lubrification périodiques
maintiendront votre scooter nautique dans les
meilleures conditions de fonctionnement et
de sécurité possibles. N’oubliez donc pas
d’effectuer l’entretien périodique. La sécurité
est une obligation qui incombe au propriétaire
du scooter. Une maintenance adéquate doit
être assurée pour maintenir les émissions
d’échappement et les niveaux sonores dans
les limites prévues par les normes. Les princi-
paux points de contrôle et de lubrification du
scooter nautique sont expliqués dans les pa-
ges suivantes.
Adressez-vous à un concessionnaire
Yamaha pour les pièces de rechange d’ori-
gine Yamaha et les accessoires conçus pour
votre scooter nautique.
Rappelez-vous que les pannes résultant de
l’installation de pièces ou d’accessoires qui
ne sont pas d’une qualité équivalente aux piè-
ces et accessoires d’origine Yamaha ne sont
pas couvertes par la garantie limitée.
L’entretien, le remplacement ou la répara-
tion des dispositifs et système de contrôle
des émissions peuvent être assurés par
tout technicien ou établissement spécia-
lisé dans la réparation de moteurs marins
SI. Les réparations au titre de la garantie,
toutefois, doivent être effectuées par un
concessionnaire Yamaha agréé.
AVERTISSEMENT
FWJ00311
Veillez à arrêter le moteur lorsque vous ef-
fectuez un entretien, sauf indication con-
traire. Si vous n’êtes pas familiarisé avec
l’entretien des scooters nautiques, il est
conseillé de confier ce travail à un conces-
sionnaire Yamaha ou à tout autre mécani-
cien qualifié.
FJU33802Trousse à outils
Une trousse à outils est fournie avec le scoo-
ter nautique. Placez la trousse à outils dans
un sac étanche et emportez-la toujours avec
vous lorsque vous utilisez le scooter nautique.
FJU42020Dépose et installation du cache du
moteur
Le cache du moteur est amovible.
Pour déposer le cache du moteur :
(1) Déposez les sièges. (Cf. page 41 pour
les procédures de dépose et d’installation
du siège.)
(2) Déposez les vis du cache du moteur.
1Trousse à outils
2To u r n e v i s
3Adaptateur de tuyau d’arrosage
4Clé polygonale 10/12 mm
5Pinces
6Clé à fourche
1Vis du cache du moteur
1
UF2R73F0.book Page 85 Wednesday, June 29, 2011 10:32 AM

Entretien
86

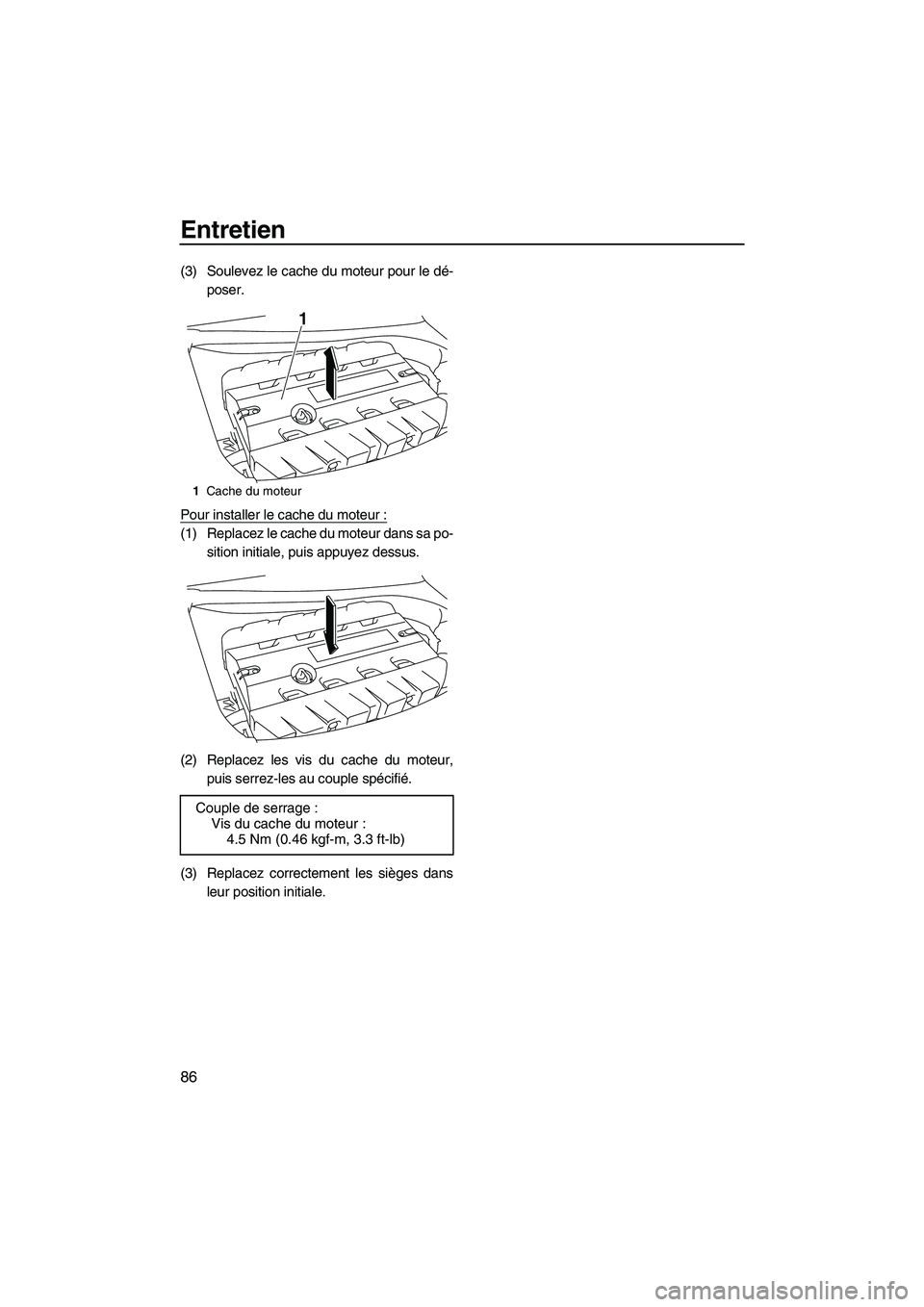

(3) Soulevez le cache du moteur pour le dé-
poser.
Pour installer le cache du moteur :
(1) Replacez le cache du moteur dans sa po-
sition initiale, puis appuyez dessus.
(2) Replacez les vis du cache du moteur,
puis serrez-les au couple spécifié.
(3) Replacez correctement les sièges dans
leur position initiale.
1Cache du moteur
Couple de serrage :
Vis du cache du moteur :
4.5 Nm (0.46 kgf-m, 3.3 ft-lb)
1
UF2R73F0.book Page 86 Wednesday, June 29, 2011 10:32 AM

Entretien
87

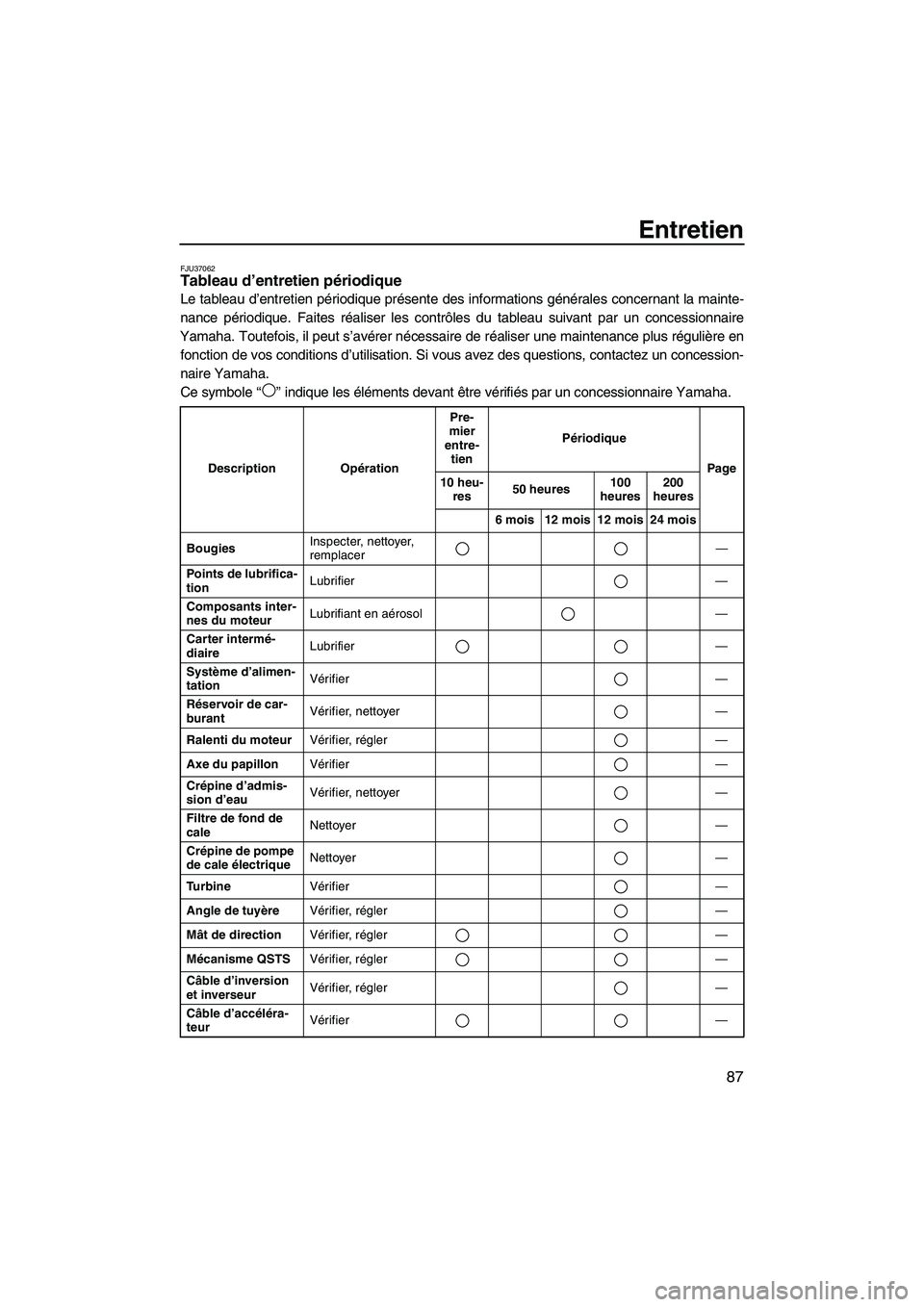

FJU37062Tableau d’entretien périodique
Le tableau d’entretien périodique présente des informations générales concernant la mainte-
nance périodique. Faites réaliser les contrôles du tableau suivant par un concessionnaire
Yamaha. Toutefois, il peut s’avérer nécessaire de réaliser une maintenance plus régulière en
fonction de vos conditions d’utilisation. Si vous avez des questions, contactez un concession-
naire Yamaha.
Ce symbole“” indique les éléments devant être vérifiés par un concessionnaire Yamaha.
Description OpérationPre-
mier
entre-
tienPériodique
Page
10 heu-
res50 heures100
heures200
heures
6 mois 12 mois 12 mois 24 mois
BougiesInspecter, nettoyer,
remplacer—
Points de lubrifica-
tionLubrifier—
Composants inter-
nes du moteurLubrifiant en aérosol—
Carter intermé-
diaireLubrifier—
Système d’alimen-
tationVérifier—
Réservoir de car-
burantVérifier, nettoyer—
Ralenti du moteurVérifier, régler—
Axe du papillonVérifier—
Crépine d’admis-
sion d’eauVérifier, nettoyer—
Filtre de fond de
caleNettoyer—
Crépine de pompe
de cale électriqueNettoyer—
Tu r b i n eVérifier—
Angle de tuyèreVérifier, régler—
Mât de directionVérifier, régler—
Mécanisme QSTSVérifier, régler—
Câble d’inversion
et inverseurVérifier, régler—
Câble d’accéléra-
teurVérifier—
UF2R73F0.book Page 87 Wednesday, June 29, 2011 10:32 AM

Entretien
88

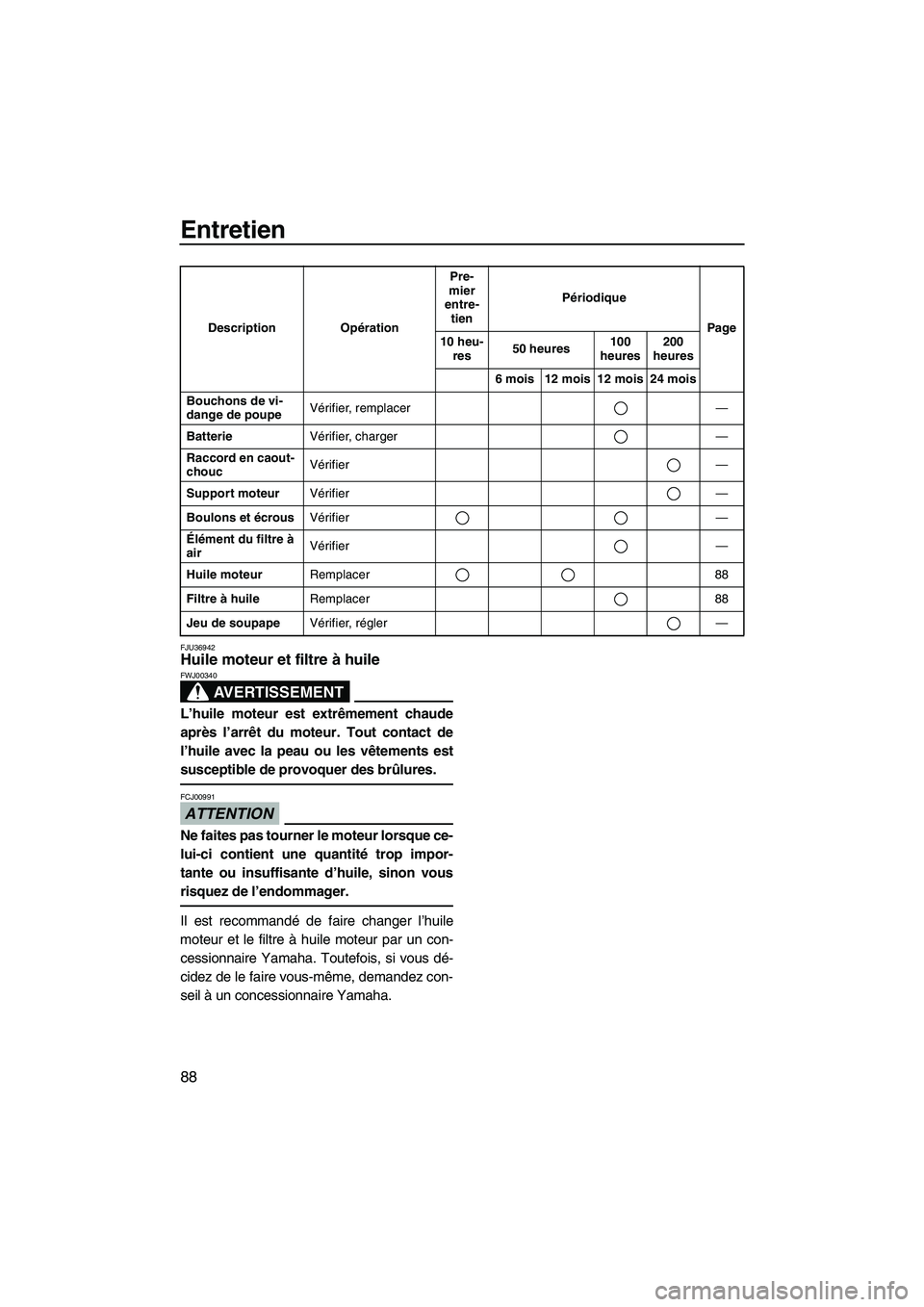

FJU36942Huile moteur et filtre à huile
AVERTISSEMENT
FWJ00340
L’huile moteur est extrêmement chaude
après l’arrêt du moteur. Tout contact de
l’huile avec la peau ou les vêtements est
susceptible de provoquer des brûlures.
ATTENTION
FCJ00991
Ne faites pas tourner le moteur lorsque ce-
lui-ci contient une quantité trop impor-
tante ou insuffisante d’huile, sinon vous
risquez de l’endommager.
Il est recommandé de faire changer l’huile
moteur et le filtre à huile moteur par un con-
cessionnaire Yamaha. Toutefois, si vous dé-
cidez de le faire vous-même, demandez con-
seil à un concessionnaire Yamaha.
Bouchons de vi-
dange de poupeVérifier, remplacer—
BatterieVérifier, charger—
Raccord en caout-
choucVérifier—
Support moteurVérifier—
Boulons et écrousVérifier—
Élément du filtre à
airVérifier—
Huile moteurRemplacer 88
Filtre à huileRemplacer 88
Jeu de soupapeVérifier, régler— Description OpérationPre-
mier
entre-
tienPériodique
Page
10 heu-
res50 heures100
heures200
heures
6 mois 12 mois 12 mois 24 mois
UF2R73F0.book Page 88 Wednesday, June 29, 2011 10:32 AM

Spécifications
89
FJU34542
Spécifications
Capacité du scooter nautique:
Nombre maximum de personnes à bord:
2 personne
Charge maximale:
160 kg (353 lb)
Dimensions:
Longueur:
3370 mm (132.7 in)
Largeur:
1230 mm (48.4 in)
Hauteur:
1160 mm (45.7 in)
Poids à sec:
367 kg (809 lb)
Performances:
Puissance maximale (conformément aux
normes ISO 8665/SAE J1228):
154.5 kWà7500 tr/min
Consommation maximale de carburant:
67.3 L/h (17.8 US gal/h, 14.8 Imp.gal/h)
Autonomie (Plein régime):
1.04 heure
Régime embrayé:
1250 ±100 tr/min
Moteur:
Type:
Refroidi par liquide, 4temps, DACT
Nombre de cylindres:
4
Cylindrée:
1812 cm³
Alésage × course:
86.0 × 78.0 mm (3.39 × 3.07 in)
Taux de compression:
8.6 : 1
Jeu des soupapes d’admission (à froid):
0.14–0.23 mm (0.0055–0.0091 in)
Jeu des soupapes d’échappement (à froid):
0.28–0.37 mm (0.0110–0.0146 in)
Système de lubrification:
Carter humide
Système de refroidissement:
Eau
Système de démarrage:
Electrique
Système d’allumage:
T.C.I.Modèle de bougie:
LFR6A
Ecartement des électrodes:
0.8–0.9 mm (0.031–0.035 in)
Capacité de la batterie:
12 V, 19 Ah
Système de charge:
Volant magnétique
Unité d’entraînement:
Système de propulsion:
Pompe de propulsion
Type de pompe de propulsion:
Axiale monoétagée
Rotation de la turbine:
Sens inverse des aiguilles d’une montre
Angle de tuyère:
24.0+24.0 °
Angle d’assiette de tuyère:
-10, -5, 0, 5, 10 °
Carburant et huile:
Carburant recommandé:
Essence ordinaire sans plomb
Indice d’octane minimum (IOP):
86
Indice d’octane minimum (IOR):
90
Huile moteur de type SAE recommandée:
SAE 10W-30, 10W-40, 20W-40, 20W-50
Huile moteur de type API recommandée:
API SE, SF, SG, SH, SJ, SL
Capacité totale du réservoir de carburant:
70 L (18.5 US gal, 15.4 Imp.gal)
Quantité d’huile moteur avec remplacement du
filtre à huile:
3.1 L (3.28 US qt, 2.73 Imp.qt)
Quantité d’huile moteur sans remplacement du
filtre à huile:
3.0 L (3.17 US qt, 2.64 Imp.qt)
Quantité totale d’huile moteur:
4.3 L (4.55 US qt, 3.78 Imp.qt)
UF2R73F0.book Page 89 Wednesday, June 29, 2011 10:32 AM

Dépannage
90
FJU34561
Recherche des pannes
En cas de problème avec votre scooter nautique, utilisez le tableau de recherche des pannes
pour en chercher la cause.
Si vous ne pouvez pas localiser la cause, contactez un concessionnaire Yamaha.
FJU36984Tableau de recherche des pannes
Vérifiez la cause possible et la solution, puis reportez-vous à la page concernée.
PANNE CAUSE POSSIBLE REMÈDE PAGE
Le moteur ne dé-
marre pas (le dé-
marreur ne tourne
pas)Système de
sécurité
YamahaMode verrouillé sé-
lectionnéSélectionner le mode
déverrouillé26
Coupe-cir-
cuit de sécu-
ritéAgrafe pas en place Installer l’agrafe
27
Fusible Fondu Remplacer le fusible
et vérifier le câblage94
Batterie Déchargée Recharger 80
Mauvaises con-
nexions des bornesResserrer si néces-
saire80
Borne corrodée Nettoyer ou rempla-
cer80
Démarreur Défectueux Faire réviser par un
concessionnaire
Yamaha—
Le moteur ne dé-
marre pas (le dé-
marreur tourne)Levier d’ac-
célérationEngagéRelâcher
27
Carburant Vide Faire le plein dès que
possible48
Altéré ou contaminéFair e réviser par un
concessionnaire
Yamaha—
Réservoir de
carburantPrésence d’eau ou
de saletésFair e réviser par un
concessionnaire
Yamaha—
Bougie Encrassée ou défec -
tueuseFair e réviser par un
concessionnaire
Yamaha—
Capuchon de
bougieNon installé ou des-
serréFair e réviser par un
concessionnaire
Yamaha—
Connecté au mauvais
cylindreFair e réviser par un
concessionnaire
Yamaha—
Système d’in-
jection de
carburantPompe de carburant
défectueuseFair e réviser par un
concessionnaire
Yamaha—
UF2R73F0.book Page 90 Wednesday, June 29, 2011 10:32 AM

Dépannage
91

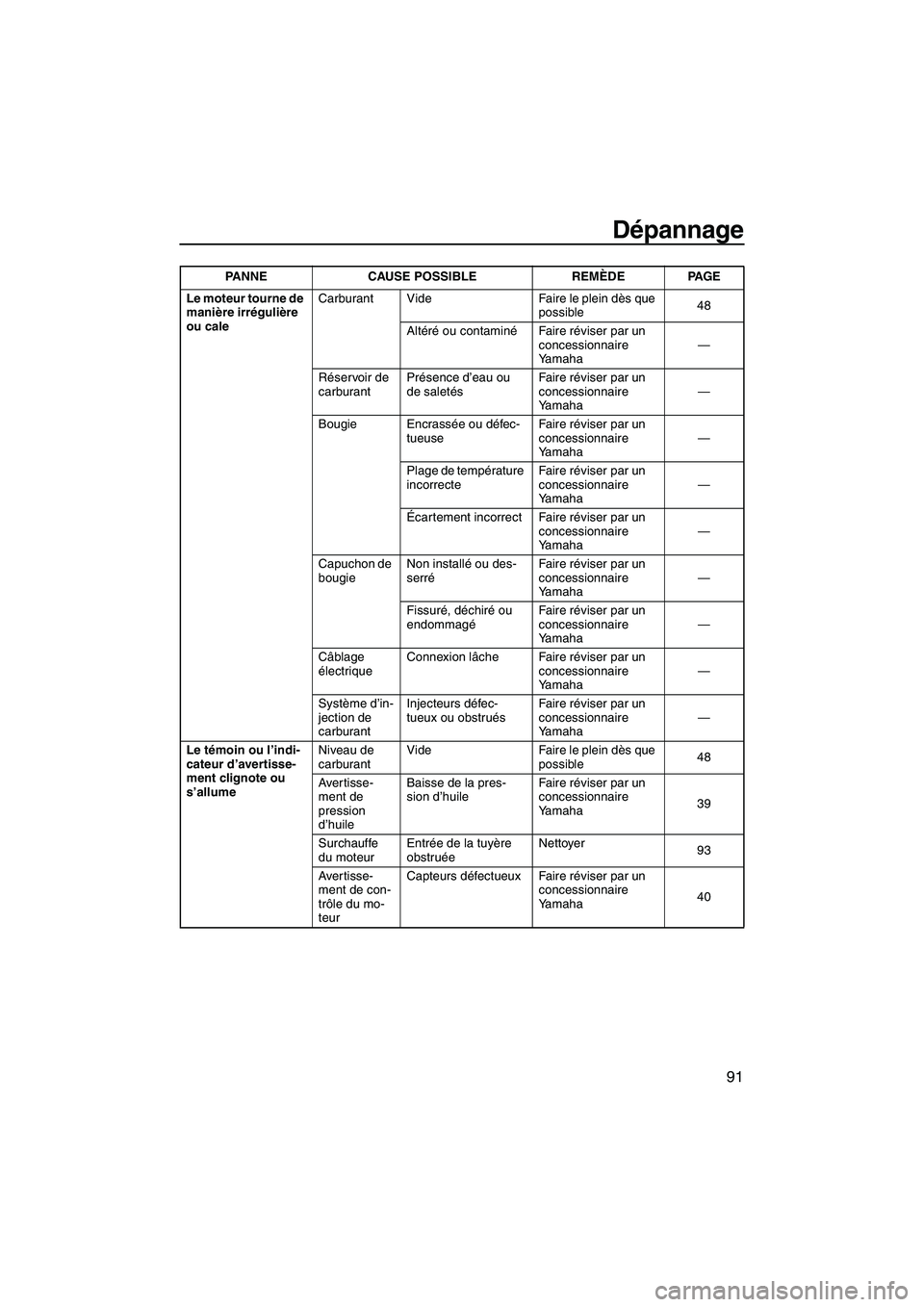

Le moteur tourne de
manière irrégulière
ou caleCarburant Vide Faire le plein dès que
possible48
Altéré ou contaminéFair e réviser par un
concessionnaire
Yamaha—
Réservoir de
carburantPrésence d’eau ou
de saletésFair e réviser par un
concessionnaire
Yamaha—
Bougie Encrassée ou défec -
tueuseFair e réviser par un
concessionnaire
Yamaha—
Plage de température
incorrecteFair e réviser par un
concessionnaire
Yamaha—
Écartement incorrect Faire réviser par un
concessionnaire
Yamaha—
Capuchon de
bougieNon installé ou des-
serréFair e réviser par un
concessionnaire
Yamaha—
Fissuré, déchiré ou
endommagéFair e réviser par un
concessionnaire
Yamaha—
Câblage
électriqueConnexion lâche Faire réviser par un
concessionnaire
Yamaha—
Système d’in-
jection de
carburantInjecteurs défe c-
tueux ou obstruésFair e réviser par un
concessionnaire
Yamaha—
Le témoin ou l’indi-
cateur d’avertisse-
ment clignote ou
s’allumeNiveau de
carburantVide Faire le plein dès que
possible48
Avertisse-
ment de
pression
d’huileBaisse de la pres-
sion d’huileFair e réviser par un
concessionnaire
Yamaha39
Surchauffe
du moteurEntrée de la tuyère
obstruéeNettoyer
93
Avertisse-
ment de con-
trôle du mo-
teurCapteurs défectueux Faire réviser par un
concessionnaire
Yamaha40 PANNE CAUSE POSSIBLE REMÈDE PAGE
UF2R73F0.book Page 91 Wednesday, June 29, 2011 10:32 AM

Dépannage
92

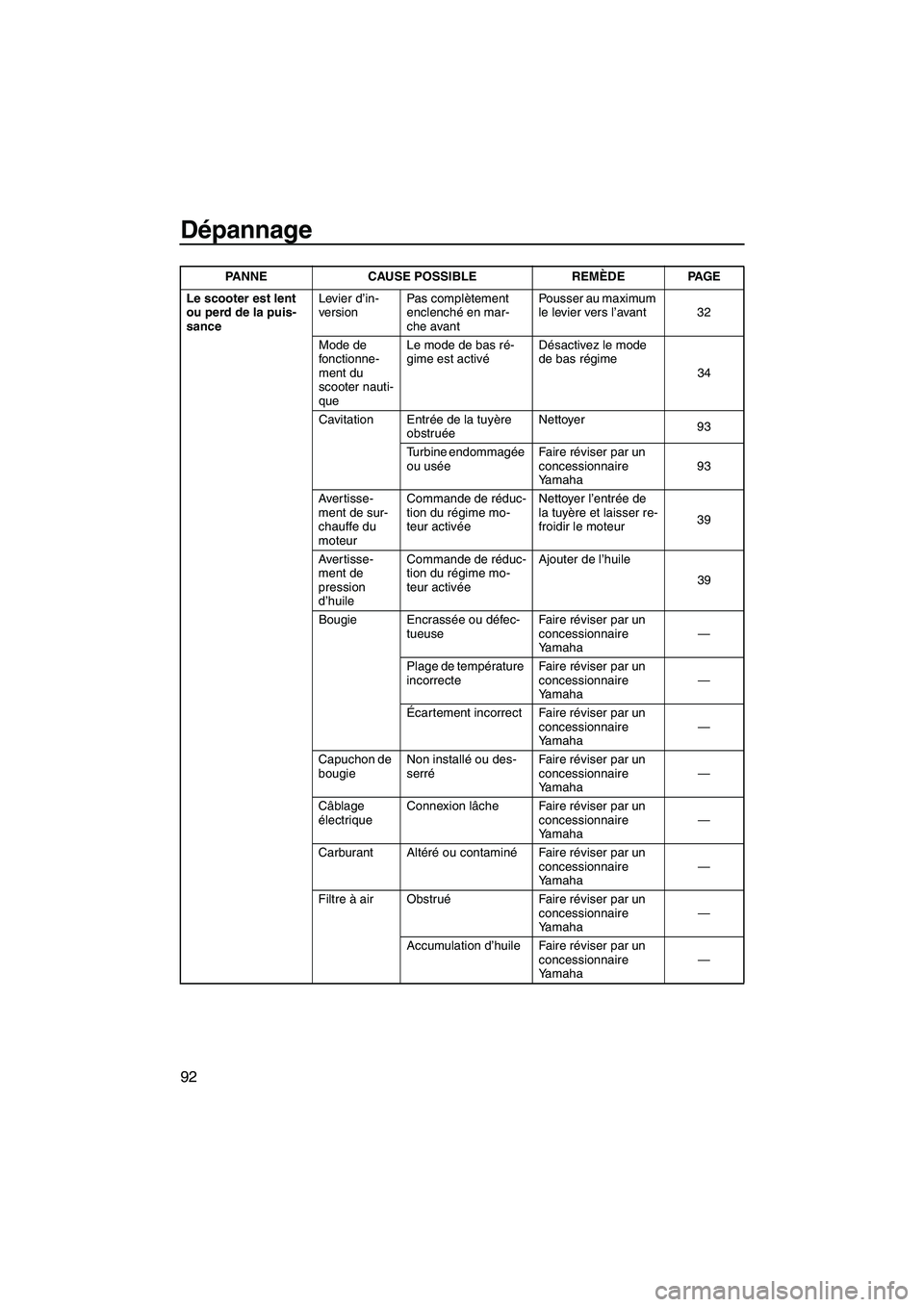

Le scooter est lent
ou perd de la puis-
sanceLevier d’in-
versionPas complètement
enclenché en mar-
che avantPousser au maximum
le levier vers l’avant 32
Mode de
fonctionne-
ment du
scooter nauti-
queLe mode de bas ré-
gime est activéDésactivez le mode
de bas régime
34
Cavitation Entrée de la tuyère
obstruéeNettoyer
93
Turbine endommagée
ou uséeFair e réviser par un
concessionnaire
Yamaha93
Avertisse-
ment de sur-
chauffe du
moteurCommande de réduc-
tion du régime mo-
teur activéeNettoyer l’entrée de
la tuyère et laisser re-
froidir le moteur39
Avertisse-
ment de
pression
d’huileCommande de réduc-
tion du régime mo-
teur activéeAjouter de l’huile
39
Bougie Encrassée ou défec -
tueuseFair e réviser par un
concessionnaire
Yamaha—
Plage de température
incorrecteFair e réviser par un
concessionnaire
Yamaha—
Écartement incorrect Faire réviser par un
concessionnaire
Yamaha—
Capuchon de
bougieNon installé ou des-
serréFair e réviser par un
concessionnaire
Yamaha—
Câblage
électriqueConnexion lâche Faire réviser par un
concessionnaire
Yamaha—
Carburant Altéré ou contaminéFair e réviser par un
concessionnaire
Yamaha—
Filtre à air ObstruéFair e réviser par un
concessionnaire
Yamaha—
Accumulation d’huile Faire réviser par un
concessionnaire
Yamaha— PANNE CAUSE POSSIBLE REMÈDE PAGE
UF2R73F0.book Page 92 Wednesday, June 29, 2011 10:32 AM

Dépannage
93
FJU34623

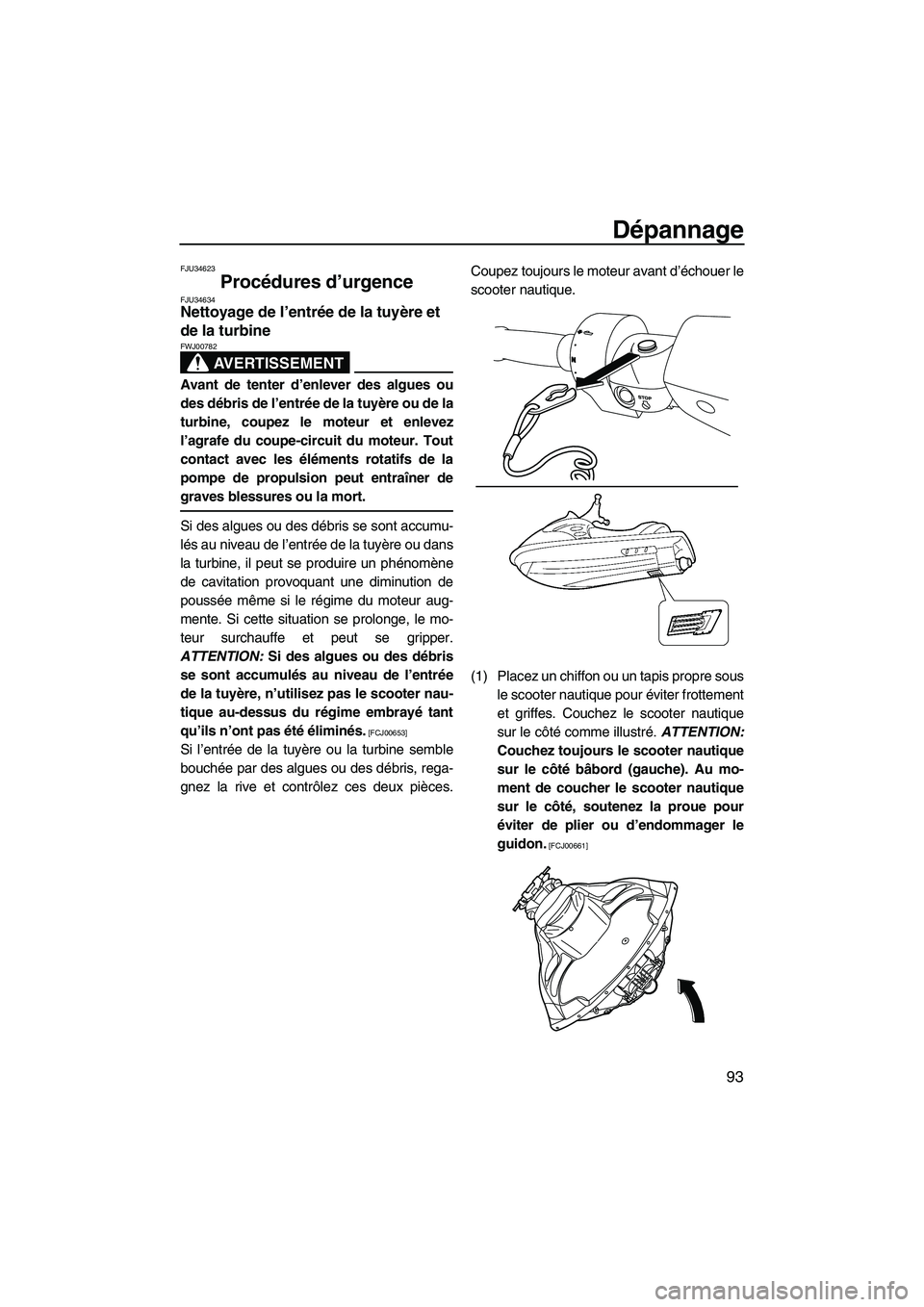

Procédures d’urgence FJU34634Nettoyage de l’entrée de la tuyère et
de la turbine
AVERTISSEMENT
FWJ00782
Avant de tenter d’enlever des algues ou
des débris de l’entrée de la tuyère ou de la
turbine, coupez le moteur et enlevez
l’agrafe du coupe-circuit du moteur. Tout
contact avec les éléments rotatifs de la
pompe de propulsion peut entraîner de
graves blessures ou la mort.
Si des algues ou des débris se sont accumu-
lés au niveau de l’entrée de la tuyère ou dans
la turbine, il peut se produire un phénomène
de cavitation provoquant une diminution de
poussée même si le régime du moteur aug-
mente. Si cette situation se prolonge, le mo-
teur surchauffe et peut se gripper.
ATTENTION: Si des algues ou des débris
se sont accumulés au niveau de l’entrée
de la tuyère, n’utilisez pas le scooter nau-
tique au-dessus du régime embrayé tant
qu’ils n’ont pas été éliminés.
[FCJ00653]
Si l’entrée de la tuyère ou la turbine semble
bouchée par des algues ou des débris, rega-
gnez la rive et contrôlez ces deux pièces.Coupez toujours le moteur avant d’échouer le
scooter nautique.
(1) Placez un chiffon ou un tapis propre sous
le scooter nautique pour éviter frottement
et griffes. Couchez le scooter nautique
sur le côté comme illustré. ATTENTION:
Couchez toujours le scooter nautique
sur le côté bâbord (gauche). Au mo-
ment de coucher le scooter nautique
sur le côté, soutenez la proue pour
éviter de plier ou d’endommager le
guidon.
[FCJ00661]
UF2R73F0.book Page 93 Wednesday, June 29, 2011 10:32 AM

Dépannage
94

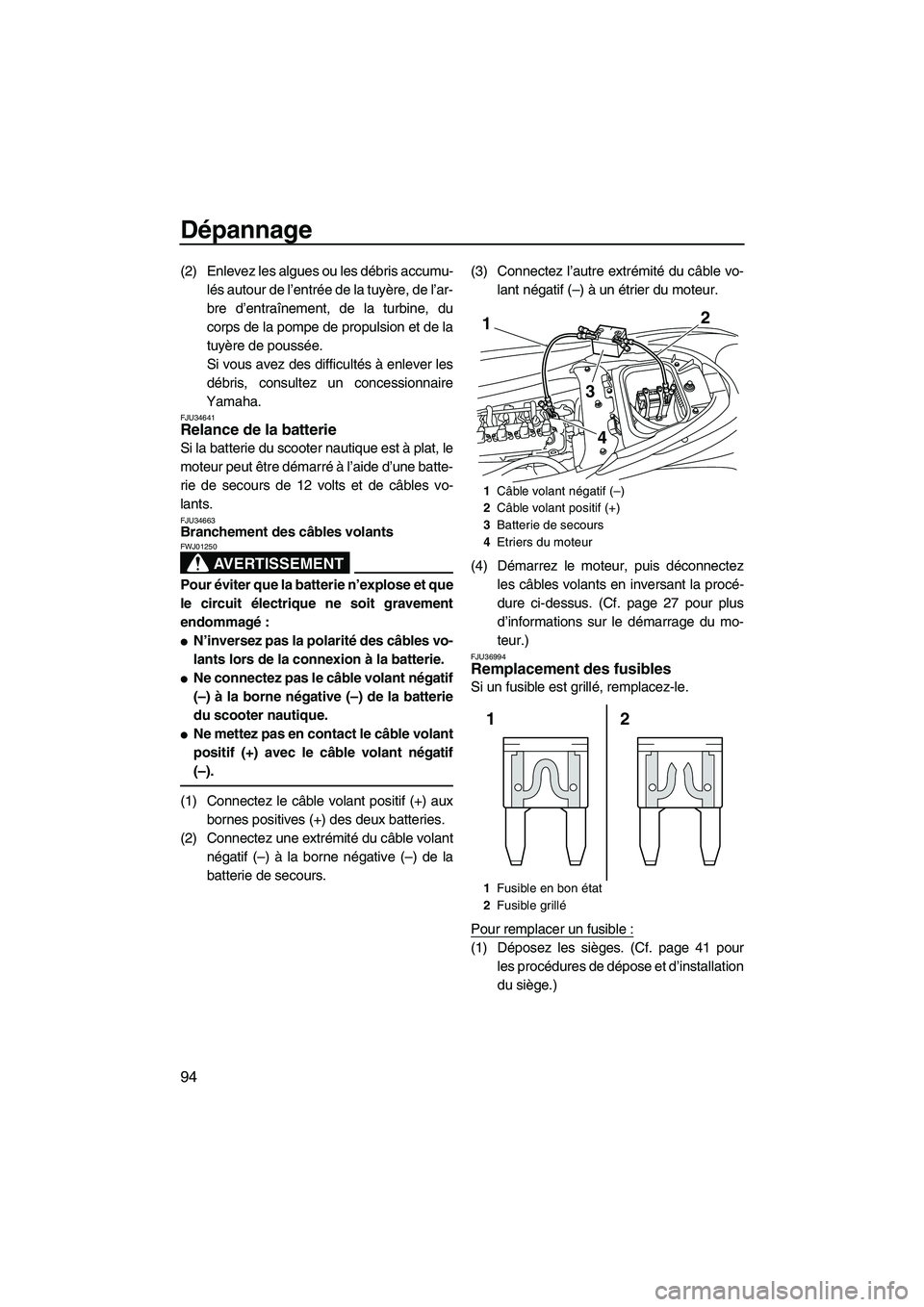

(2) Enlevez les algues ou les débris accumu-
lés autour de l’entrée de la tuyère, de l’ar-
bre d’entraînement, de la turbine, du
corps de la pompe de propulsion et de la
tuyère de poussée.
Si vous avez des difficultés à enlever les
débris, consultez un concessionnaire
Yamaha.
FJU34641Relance de la batterie
Si la batterie du scooter nautique est à plat, le
moteur peut être démarré à l’aide d’une batte-
rie de secours de 12 volts et de câbles vo-
lants.
FJU34663Branchement des câbles volants
AVERTISSEMENT
FWJ01250
Pour éviter que la batterie n’explose et que
le circuit électrique ne soit gravement
endommagé:

N’inversez pas la polarité des câbles vo-
lants lors de la connexion à la batterie.

Ne connectez pas le câble volant négatif
(–) à la borne négative (–) de la batterie
du scooter nautique.

Ne mettez pas en contact le câble volant
positif (+) avec le câble volant négatif
(–).
(1) Connectez le câble volant positif (+) aux
bornes positives (+) des deux batteries.
(2) Connectez une extrémité du câble volant
négatif (–) à la borne négative (–) de la
batterie de secours.(3) Connectez l’autre extrémité du câble vo-
lant négatif (–) à un étrier du moteur.
(4) Démarrez le moteur, puis déconnectez
les câbles volants en inversant la procé-
dure ci-dessus. (Cf. page 27 pour plus
d’informations sur le démarrage du mo-
teur.)
FJU36994Remplacement des fusibles
Si un fusible est grillé, remplacez-le.
Pour remplacer un fusible :
(1) Déposez les sièges. (Cf. page 41 pour
les procédures de dépose et d’installation
du siège.)
1Câble volant négatif (–)
2Câble volant positif (+)
3Batterie de secours
4Etriers du moteur
1Fusible en bon état
2Fusible grillé
2
3 1
4
2 1
UF2R73F0.book Page 94 Wednesday, June 29, 2011 10:32 AM
