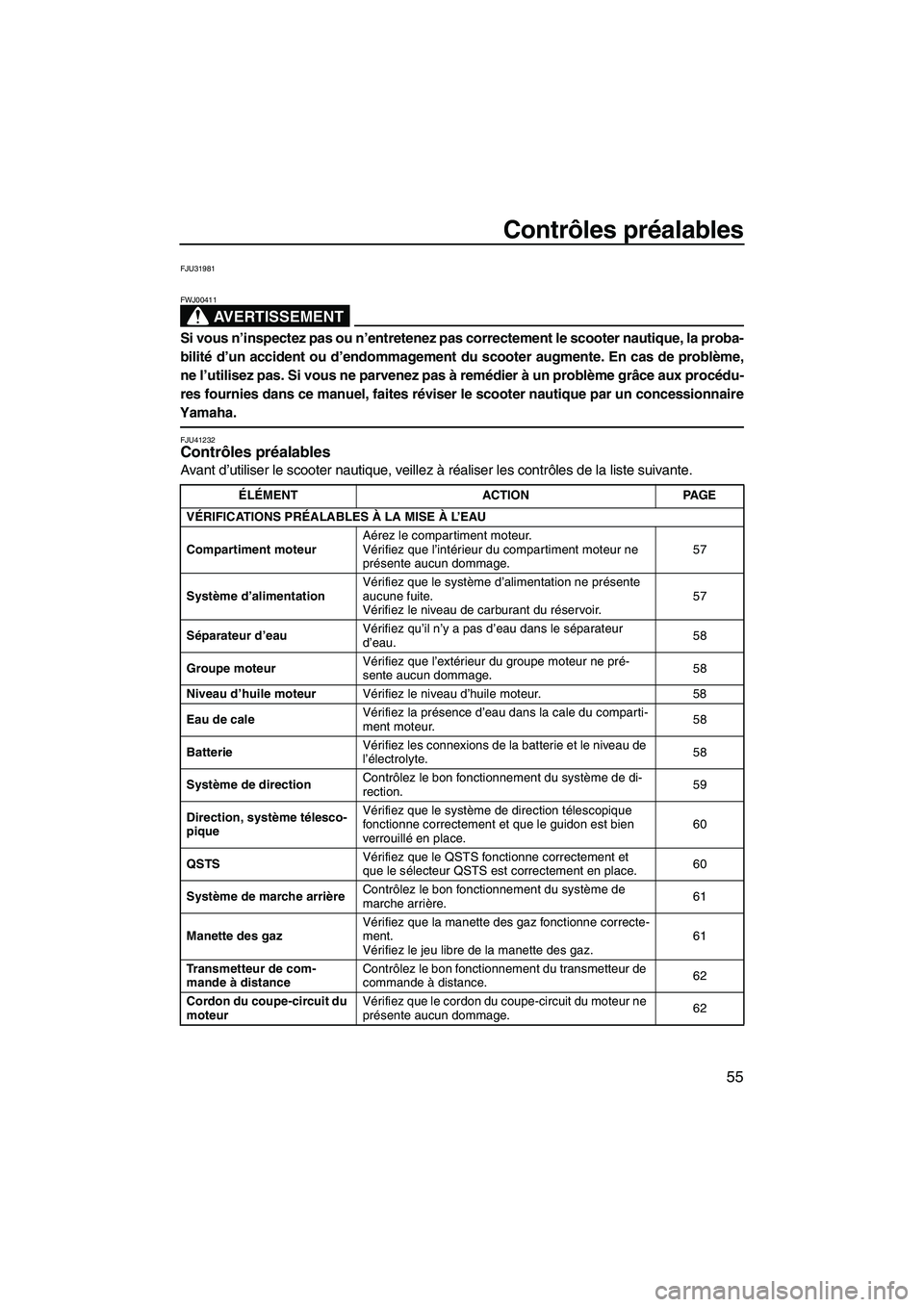

YAMAHA FZR SVHO 2012 Notices Demploi (in French)

Contrôles préalables
55
FJU31981
AVERTISSEMENT
FWJ00411
Si vous n’inspectez pas ou n’entretenez pas correctement le scooter nautique, la proba-
bilité d’un accident ou d’endommagement du scooter augmente. En cas de problème,
ne l’utilisez pas. Si vous ne parvenez pas à remédier à un problème grâce aux procédu-
res fournies dans ce manuel, faites réviser le scooter nautique par un concessionnaire
Yamaha.
FJU41232Contrôles préalables
Avant d’utiliser le scooter nautique, veillez à réaliser les contrôles de la liste suivante.
ÉLÉMENT ACTION PAGE
VÉRIFICATIONS PRÉALABLES À LA MISE À L’EAU
Compartiment moteurAérez le compartiment moteur.
Vérifiez que l’intérieur du compartiment moteur ne
présente aucun dommage.57
Système d’alimentationVérifiez que le système d’alimentation ne présente
aucune fuite.
Vérifiez le niveau de carburant du réservoir.57
Séparateur d’eauVérifiez qu’il n’y a pas d’eau dans le séparateur
d’eau.58
Groupe moteurVérifiez que l’extérieur du groupe moteur ne pré-
sente aucun dommage.58
Niveau d’huile moteurVérifiez le niveau d’huile moteur. 58
Eau de caleVérifiez la présence d’eau dans la cale du comparti-
ment moteur.58
BatterieVérifiez les connexions de la batterie et le niveau de
l’électrolyte.58
Système de directionContrôlez le bon fonctionnement du système de di-
rection.59
Direction, système télesco-
piqueVérifiez que le système de direction télescopique
fonctionne correctement et que le guidon est bien
verrouillé en place.60
QSTSVérifiez que le QSTS fonctionne correctement et
que le sélecteur QSTS est correctement en place.60
Système de marche arrièreContrôlez le bon fonctionnement du système de
marche arrière.61
Manette des gazVérifiez que la manette des gaz fonctionne correcte-
ment.
Vérifiez le jeu libre de la manette des gaz.61
Transmetteur de com-
mande à distanceContrôlez le bon fonctionnement du transmetteur de
commande à distance.62
Cordon du coupe-circuit du
moteurVérifiez que le cordon du coupe-circuit du moteur ne
présente aucun dommage.62
UF2R73F0.book Page 55 Wednesday, June 29, 2011 10:32 AM

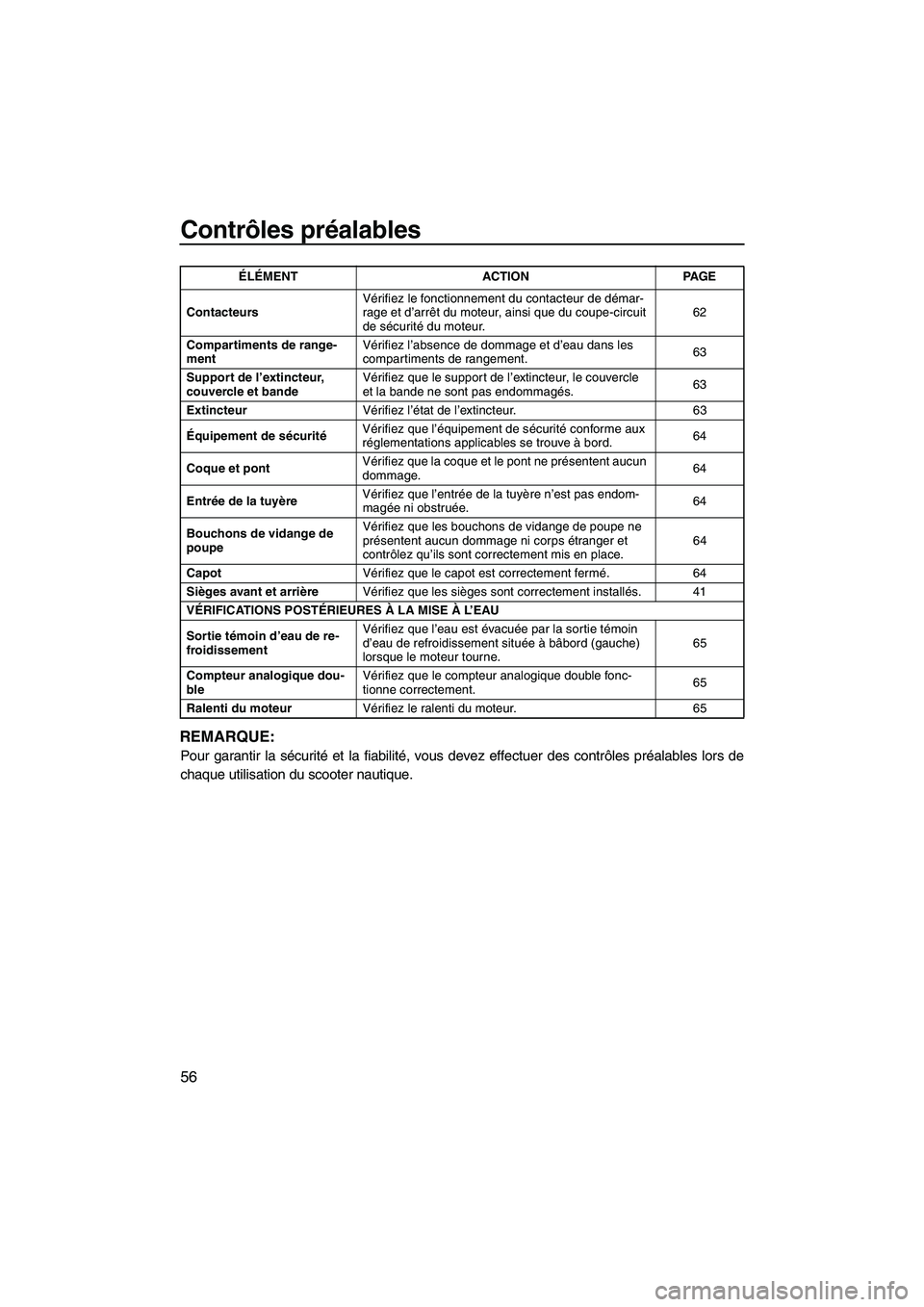

Contrôles préalables
56
REMARQUE:
Pour garantir la sécurité et la fiabilité, vous devez effectuer des contrôles préalables lors de
chaque utilisation du scooter nautique.
ContacteursVérifiez le fonctionnement du contacteur de démar-
rage et d’arrêt du moteur, ainsi que du coupe-circuit
de sécurité du moteur.62
Compartiments de range-
mentVérifiez l’absence de dommage et d’eau dans les
compartiments de rangement.63
Support de l’extincteur,
couvercle et bandeVérifiez que le support de l’extincteur, le couvercle
et la bande ne sont pas endommagés.63
ExtincteurVérifiez l’état de l’extincteur. 63
Équipement de sécuritéVérifiez que l’équipement de sécurité conforme aux
réglementations applicables se trouve à bord.64
Coque et pontVérifiez que la coque et le pont ne présentent aucun
dommage.64
Entrée de la tuyèreVérifiez que l’entrée de la tuyère n’est pas endom-
magée ni obstruée.64
Bouchons de vidange de
poupeVérifiez que les bouchons de vidange de poupe ne
présentent aucun dommage ni corps étranger et
contrôlez qu’ils sont correctement mis en place.64
CapotVérifiez que le capot est correctement fermé.64
Sièges avant et arrièreVérifiez que les sièges sont correctement installés. 41
VÉRIFICATIONS POSTÉRIEURES À LA MISE À L’EAU
Sortie témoin d’eau de re-
froidissementVérifiez que l’eau est évacuée par la sortie témoin
d’eau de refroidissement située à bâbord (gauche)
lorsque le moteur tourne.65
Compteur analogique dou-
bleVérifiez que le compteur analogique double fonc-
tionne correctement.65
Ralenti du moteurVérifiez le ralenti du moteur. 65 ÉLÉMENT ACTION PAGE
UF2R73F0.book Page 56 Wednesday, June 29, 2011 10:32 AM

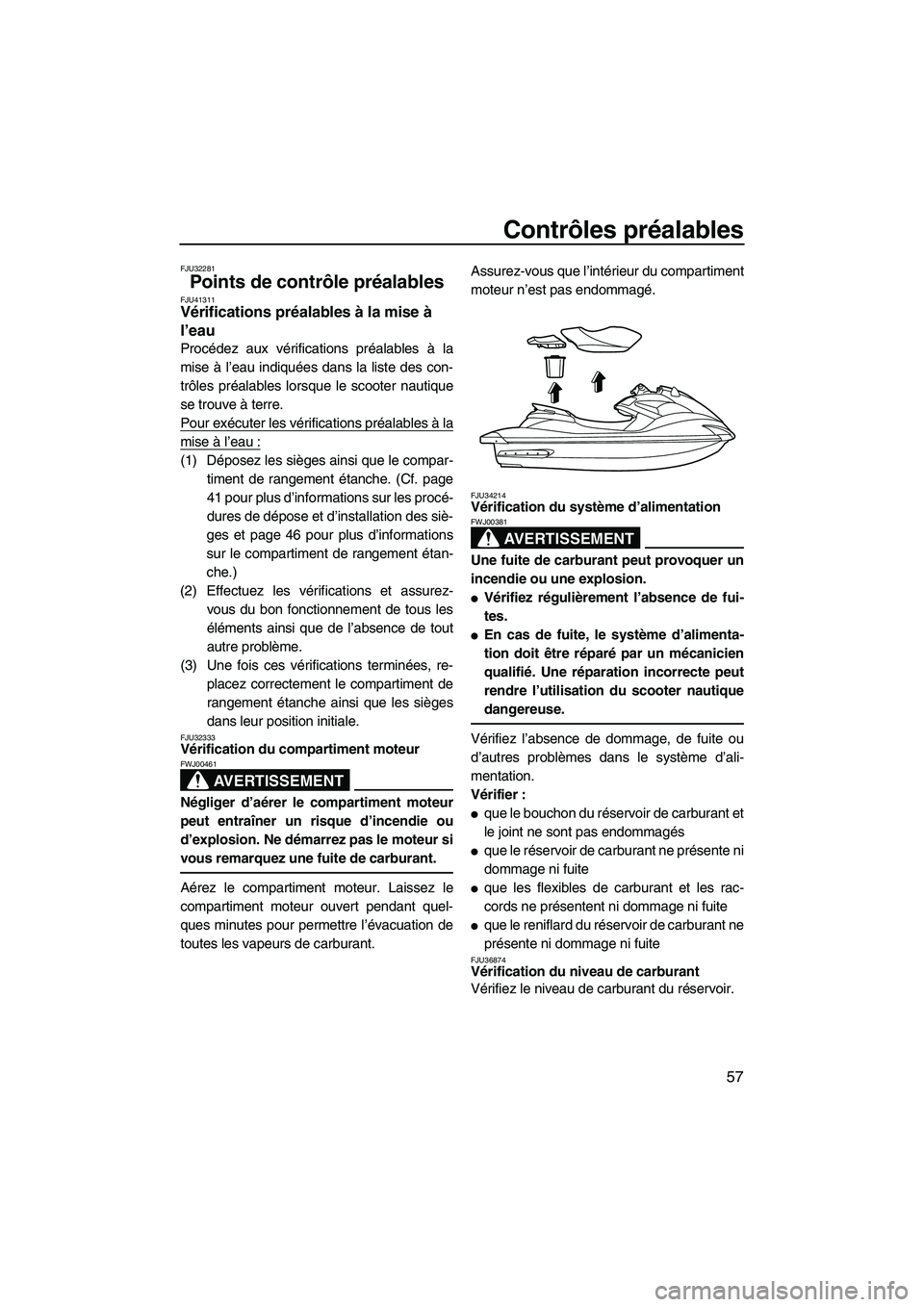

Contrôles préalables
57
FJU32281
Points de contrôle préalables FJU41311Vérifications préalables à la mise à
l’eau
Procédez aux vérifications préalables à la
mise à l’eau indiquées dans la liste des con-
trôles préalables lorsque le scooter nautique
se trouve à terre.
Pour exécuter les vérifications préalables à la
mise à l’eau :
(1) Déposez les sièges ainsi que le compar-
timent de rangement étanche. (Cf. page
41 pour plus d’informations sur les procé-
dures de dépose et d’installation des siè-
ges et page 46 pour plus d’informations
sur le compartiment de rangement étan-
che.)
(2) Effectuez les vérifications et assurez-
vous du bon fonctionnement de tous les
éléments ainsi que de l’absence de tout
autre problème.
(3) Une fois ces vérifications terminées, re-
placez correctement le compartiment de
rangement étanche ainsi que les sièges
dans leur position initiale.
FJU32333Vérification du compartiment moteur
AVERTISSEMENT
FWJ00461
Négliger d’aérer le compartiment moteur
peut entraîner un risque d’incendie ou
d’explosion. Ne démarrez pas le moteur si
vous remarquez une fuite de carburant.
Aérez le compartiment moteur. Laissez le
compartiment moteur ouvert pendant quel-
ques minutes pour permettre l’évacuation de
toutes les vapeurs de carburant.Assurez-vous que l’intérieur du compartiment
moteur n’est pas endommagé.
FJU34214Vérification du système d’alimentation
AVERTISSEMENT
FWJ00381
Une fuite de carburant peut provoquer un
incendie ou une explosion.

Vérifiez régulièrement l’absence de fui-
tes.

En cas de fuite, le système d’alimenta-
tion doit être réparé par un mécanicien
qualifié. Une réparation incorrecte peut
rendre l’utilisation du scooter nautique
dangereuse.
Vérifiez l’absence de dommage, de fuite ou
d’autres problèmes dans le système d’ali-
mentation.
Vérifier :

que le bouchon du réservoir de carburant et
le joint ne sont pas endommagés

que le réservoir de carburant ne présente ni
dommage ni fuite

que les flexibles de carburant et les rac-
cords ne présentent ni dommage ni fuite

que le reniflard du réservoir de carburant ne
présente ni dommage ni fuite
FJU36874Vérification du niveau de carburant
Vérifiez le niveau de carburant du réservoir.
UF2R73F0.book Page 57 Wednesday, June 29, 2011 10:32 AM

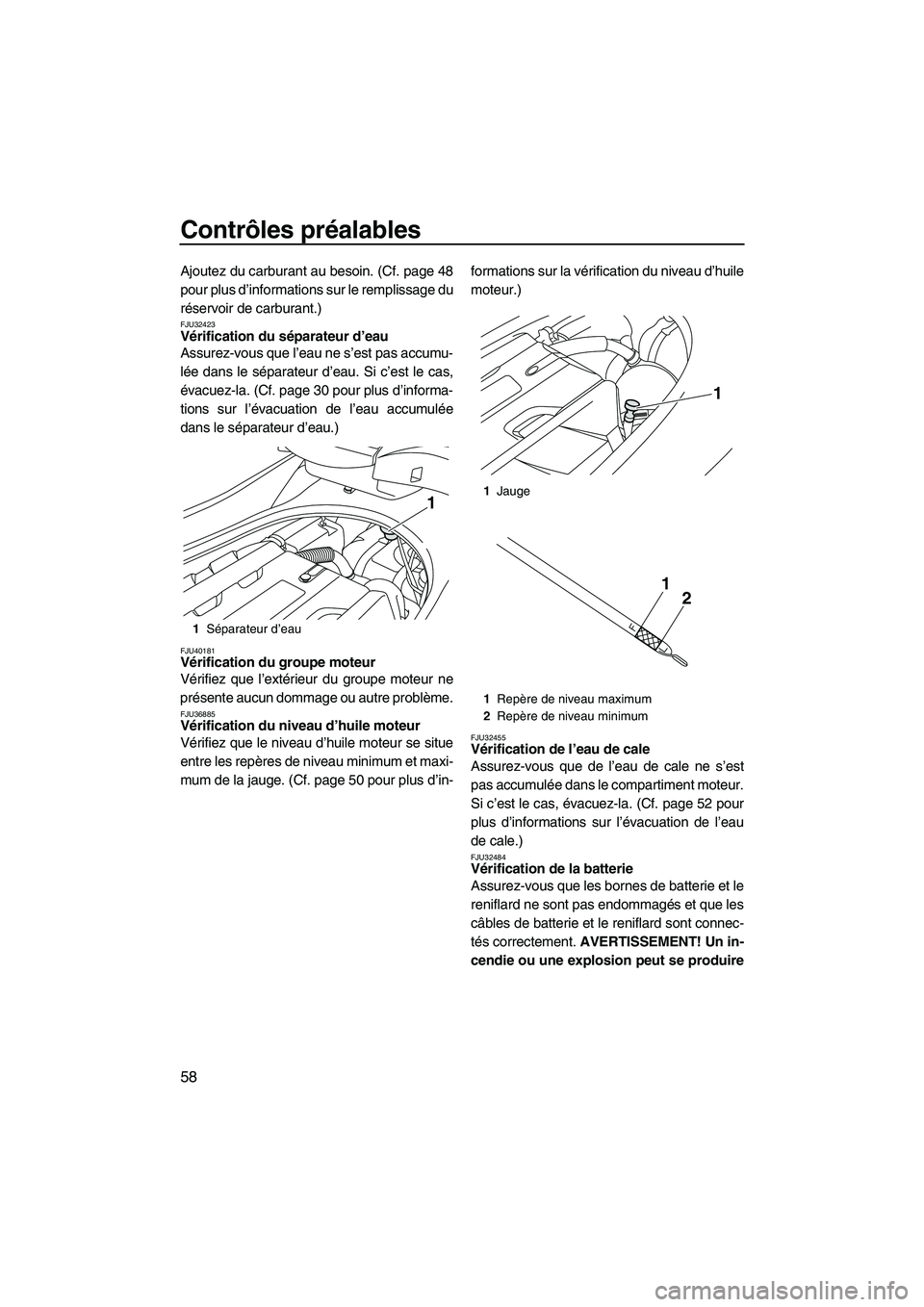

Contrôles préalables
58
Ajoutez du carburant au besoin. (Cf. page 48
pour plus d’informations sur le remplissage du
réservoir de carburant.)
FJU32423Vérification du séparateur d’eau
Assurez-vous que l’eau ne s’est pas accumu-
lée dans le séparateur d’eau. Si c’est le cas,
évacuez-la. (Cf. page 30 pour plus d’informa-
tions sur l’évacuation de l’eau accumulée
dans le séparateur d’eau.)
FJU40181Vérification du groupe moteur
Vérifiez que l’extérieur du groupe moteur ne
présente aucun dommage ou autre problème.
FJU36885Vérification du niveau d’huile moteur
Vérifiez que le niveau d’huile moteur se situe
entre les repères de niveau minimum et maxi-
mum de la jauge. (Cf. page 50 pour plus d’in-formations sur la vérification du niveau d’huile
moteur.)FJU32455Vérification de l’eau de cale
Assurez-vous que de l’eau de cale ne s’est
pas accumulée dans le compartiment moteur.
Si c’est le cas, évacuez-la. (Cf. page 52 pour
plus d’informations sur l’évacuation de l’eau
de cale.)
FJU32484Vérification de la batterie
Assurez-vous que les bornes de batterie et le
reniflard ne sont pas endommagés et que les
câbles de batterie et le reniflard sont connec-
tés correctement. AVERTISSEMENT! Un in-
cendie ou une explosion peut se produire
1Séparateur d’eau
11Jauge
1Repère de niveau maximum
2Repère de niveau minimum
1
21
UF2R73F0.book Page 58 Wednesday, June 29, 2011 10:32 AM

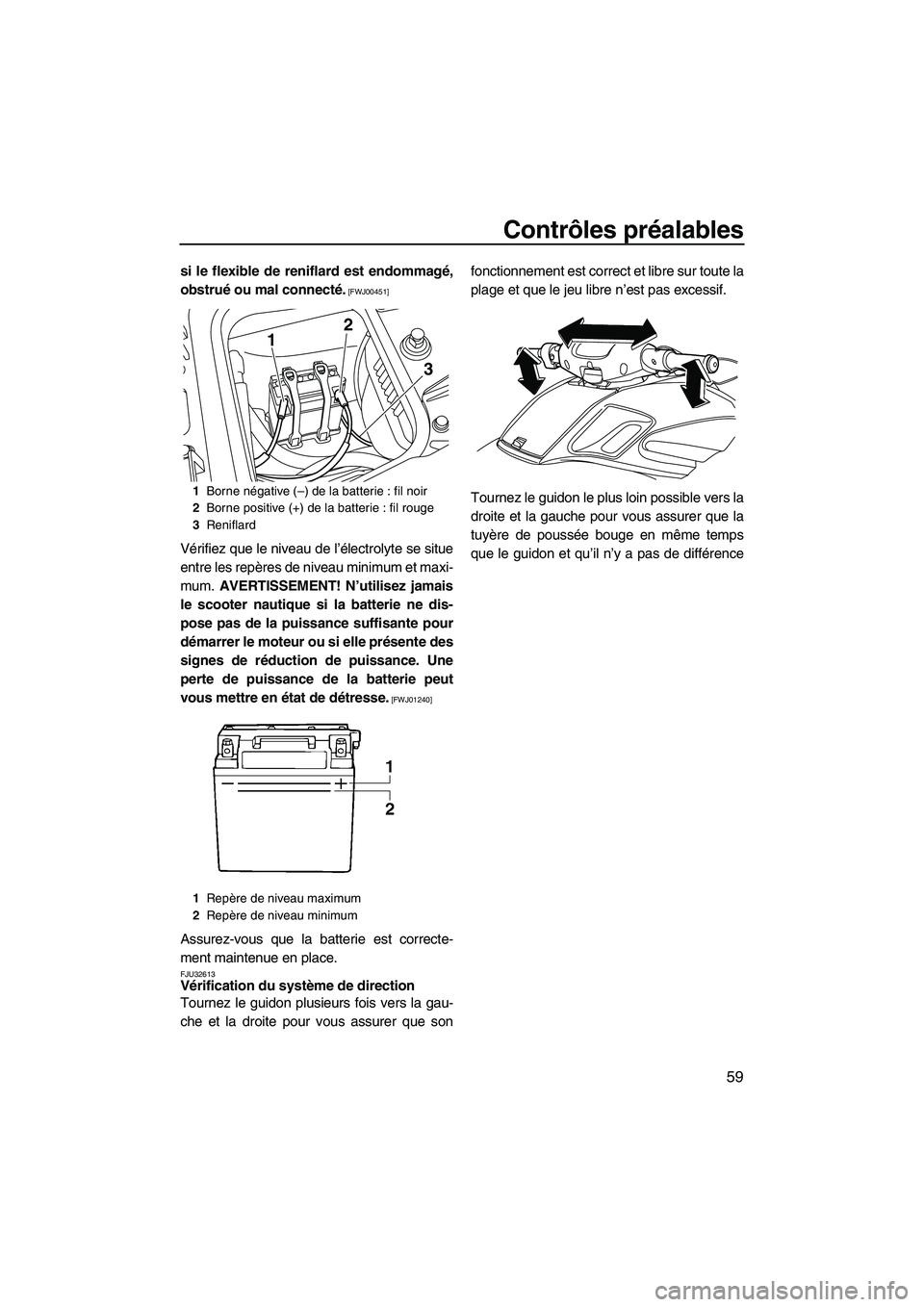

Contrôles préalables
59
si le flexible de reniflard est endommagé,
obstrué ou mal connecté.
[FWJ00451]
Vérifiez que le niveau de l’électrolyte se situe
entre les repères de niveau minimum et maxi-
mum. AVERTISSEMENT! N’utilisez jamais
le scooter nautique si la batterie ne dis-
pose pas de la puissance suffisante pour
démarrer le moteur ou si elle présente des
signes de réduction de puissance. Une
perte de puissance de la batterie peut
vous mettre en état de détresse.
[FWJ01240]
Assurez-vous que la batterie est correcte-
ment maintenue en place.
FJU32613Vérification du système de direction
Tournez le guidon plusieurs fois vers la gau-
che et la droite pour vous assurer que sonfonctionnement est correct et libre sur toute la
plage et que le jeu libre n’est pas excessif.
Tournez le guidon le plus loin possible vers la
droite et la gauche pour vous assurer que la
tuyère de poussée bouge en même temps
que le guidon et qu’il n’y a pas de différence
1Borne négative (–) de la batterie : fil noir
2Borne positive (+) de la batterie : fil rouge
3Reniflard
1Repère de niveau maximum
2Repère de niveau minimum
12
3
UF2R73F0.book Page 59 Wednesday, June 29, 2011 10:32 AM

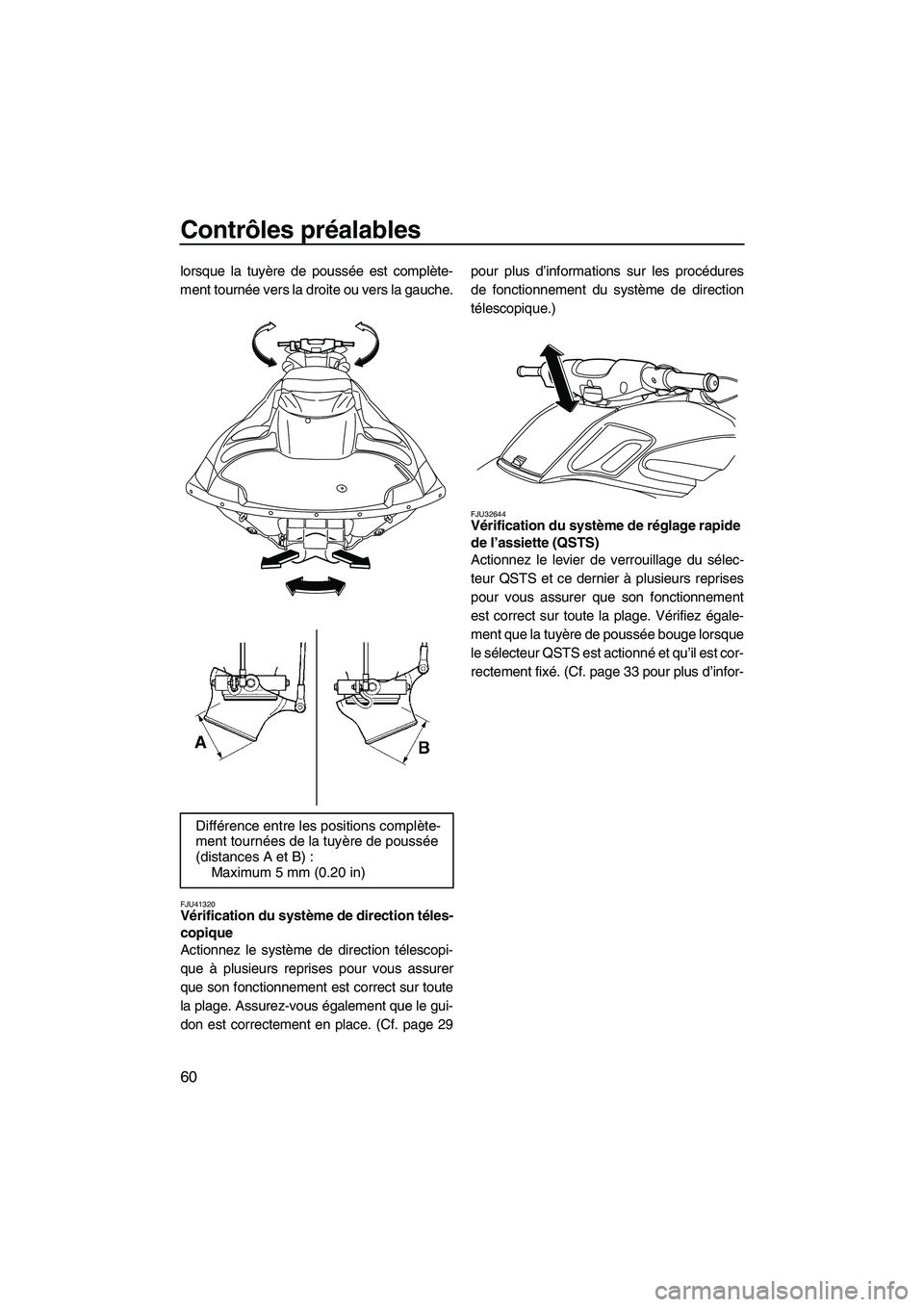

Contrôles préalables
60
lorsque la tuyère de poussée est complète-
ment tournée vers la droite ou vers la gauche.
FJU41320Vérification du système de direction téles-
copique
Actionnez le système de direction télescopi-
que à plusieurs reprises pour vous assurer
que son fonctionnement est correct sur toute
la plage. Assurez-vous également que le gui-
don est correctement en place. (Cf. page 29pour plus d’informations sur les procédures
de fonctionnement du système de direction
télescopique.)
FJU32644Vérification du système de réglage rapide
de l’assiette (QSTS)
Actionnez le levier de verrouillage du sélec-
teur QSTS et ce dernier à plusieurs reprises
pour vous assurer que son fonctionnement
est correct sur toute la plage. Vérifiez égale-
ment que la tuyère de poussée bouge lorsque
le sélecteur QSTS est actionné et qu’il est cor-
rectement fixé. (Cf. page 33 pour plus d’infor-
Différence entre les positions complète-
ment tournées de la tuyère de poussée
(distances A et B) :
Maximum 5 mm (0.20 in)
UF2R73F0.book Page 60 Wednesday, June 29, 2011 10:32 AM

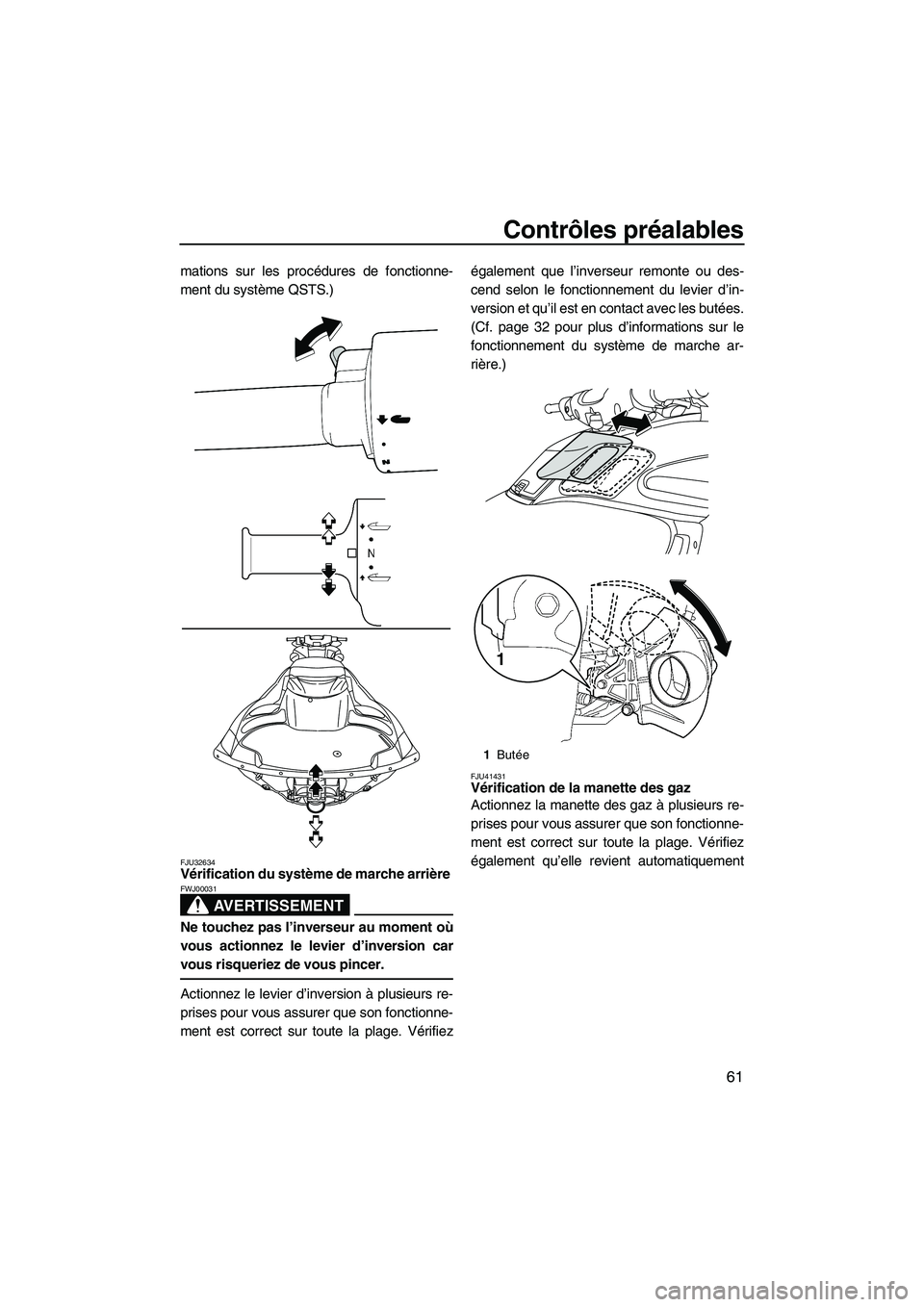

Contrôles préalables
61
mations sur les procédures de fonctionne-
ment du système QSTS.)
FJU32634Vérification du système de marche arrière
AVERTISSEMENT
FWJ00031
Ne touchez pas l’inverseur au moment où
vous actionnez le levier d’inversion car
vous risqueriez de vous pincer.
Actionnez le levier d’inversion à plusieurs re-
prises pour vous assurer que son fonctionne-
ment est correct sur toute la plage. Vérifiezégalement que l’inverseur remonte ou des-
cend selon le fonctionnement du levier d’in-
version et qu’il est en contact avec les butées.
(Cf. page 32 pour plus d’informations sur le
fonctionnement du système de marche ar-
rière.)
FJU41431Vérification de la manette des gaz
Actionnez la manette des gaz à plusieurs re-
prises pour vous assurer que son fonctionne-
ment est correct sur toute la plage. Vérifiez
également qu’elle revient automatiquement
1Butée
1
UF2R73F0.book Page 61 Wednesday, June 29, 2011 10:32 AM

Contrôles préalables
62
en position complètement fermée (ralenti)
lorsqu’elle est relâchée.
Faites face au guidon, ce dernier en position
inférieure et la manette des gaz en position
complètement fermée (ralenti), puis assurez-
vous que le jeu libre de la manette des gaz est
suffisant. (Cf. page 29 pour plus d’informa-
tions sur les procédures de fonctionnement
du système de direction télescopique.)
FJU40112Vérification du transmetteur de com-
mande à distance
Assurez-vous que le transmetteur de com-
mande à distance fonctionne correctement.
(Cf. page 26 pour plus d’informations sur les
procédures de réglage du système de sécu-
rité Yamaha et page 34 pour plus d’informa-
tions sur les procédures d’activation du mode
de bas régime.)
FJU32663Vérification du cordon du coupe-circuit du
moteur
Assurez-vous que le cordon du coupe-circuit
du moteur n’est pas endommagé. Si tel est le
cas, remplacez-le. AVERTISSEMENT! N’es-
sayez jamais de réparer le cordon du
coupe-circuit de sécurité ou de le nouer à
quoi que ce soit. Le cordon du coupe-cir-
cuit risquerait de ne pas se libérer si le pi-
lote tombe à l’eau, laissant le scooter nau-
tique évoluer, risquant de provoquer un
accident.
[FWJ01220]
FJU32675
Vérification des contacteurs
ATTENTION
FCJ01310
Ne faites pas tourner le moteur à plus de
4000 tr/min lorsque le scooter est sur la
terre ferme. Ne laissez pas non plus tour-
1Position la plus basse avec le guidon droit
1Jeu de levier d’accélération
1
1
Jeu libre du levier d’accélération :
2.0–5.0 mm (0.08–0.20 in)
UF2R73F0.book Page 62 Wednesday, June 29, 2011 10:32 AM

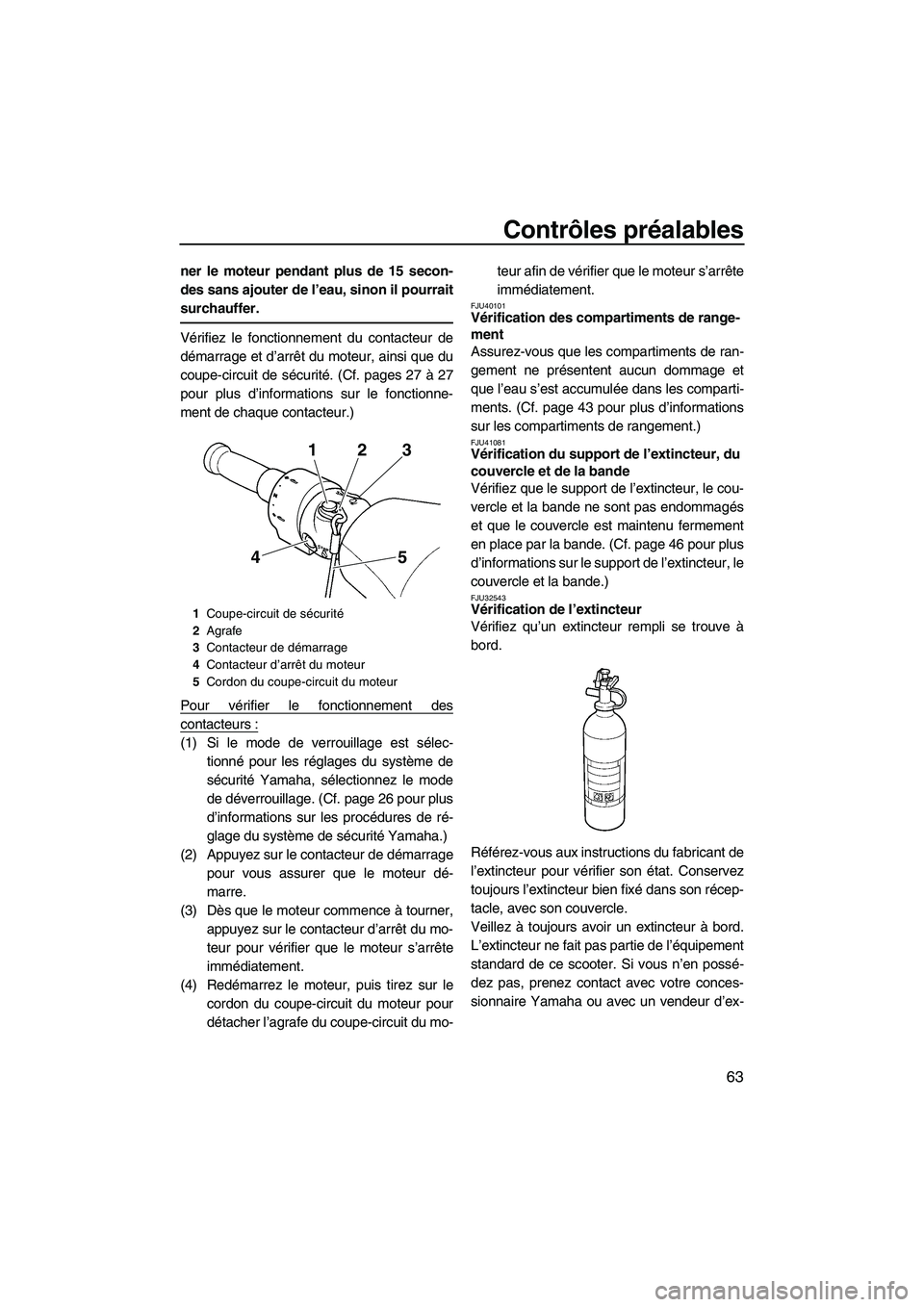

Contrôles préalables
63
ner le moteur pendant plus de 15 secon-
des sans ajouter de l’eau, sinon il pourrait
surchauffer.
Vérifiez le fonctionnement du contacteur de
démarrage et d’arrêt du moteur, ainsi que du
coupe-circuit de sécurité. (Cf. pages 27 à 27
pour plus d’informations sur le fonctionne-
ment de chaque contacteur.)
Pour vérifier le fonctionnement des
contacteurs :
(1) Si le mode de verrouillage est sélec-
tionné pour les réglages du système de
sécurité Yamaha, sélectionnez le mode
de déverrouillage. (Cf. page 26 pour plus
d’informations sur les procédures de ré-
glage du système de sécurité Yamaha.)
(2) Appuyez sur le contacteur de démarrage
pour vous assurer que le moteur dé-
marre.
(3) Dès que le moteur commence à tourner,
appuyez sur le contacteur d’arrêt du mo-
teur pour vérifier que le moteur s’arrête
immédiatement.
(4) Redémarrez le moteur, puis tirez sur le
cordon du coupe-circuit du moteur pour
détacher l’agrafe du coupe-circuit du mo-teur afin de vérifier que le moteur s’arrête
immédiatement.
FJU40101Vérification des compartiments de range-
ment
Assurez-vous que les compartiments de ran-
gement ne présentent aucun dommage et
que l’eau s’est accumulée dans les comparti-
ments. (Cf. page 43 pour plus d’informations
sur les compartiments de rangement.)
FJU41081Vérification du support de l’extincteur, du
couvercle et de la bande
Vérifiez que le support de l’extincteur, le cou-
vercle et la bande ne sont pas endommagés
et que le couvercle est maintenu fermement
en place par la bande. (Cf. page 46 pour plus
d’informations sur le support de l’extincteur, le
couvercle et la bande.)
FJU32543Vérification de l’extincteur
Vérifiez qu’un extincteur rempli se trouve à
bord.
Référez-vous aux instructions du fabricant de
l’extincteur pour vérifier son état. Conservez
toujours l’extincteur bien fixé dans son récep-
tacle, avec son couvercle.
Veillez à toujours avoir un extincteur à bord.
L’extincteur ne fait pas partie de l’équipement
standard de ce scooter. Si vous n’en possé-
dez pas, prenez contact avec votre conces-
sionnaire Yamaha ou avec un vendeur d’ex-1Coupe-circuit de sécurité
2Agrafe
3Contacteur de démarrage
4Contacteur d’arrêt du moteur
5Cordon du coupe-circuit du moteur
23 1
5 4
UF2R73F0.book Page 63 Wednesday, June 29, 2011 10:32 AM

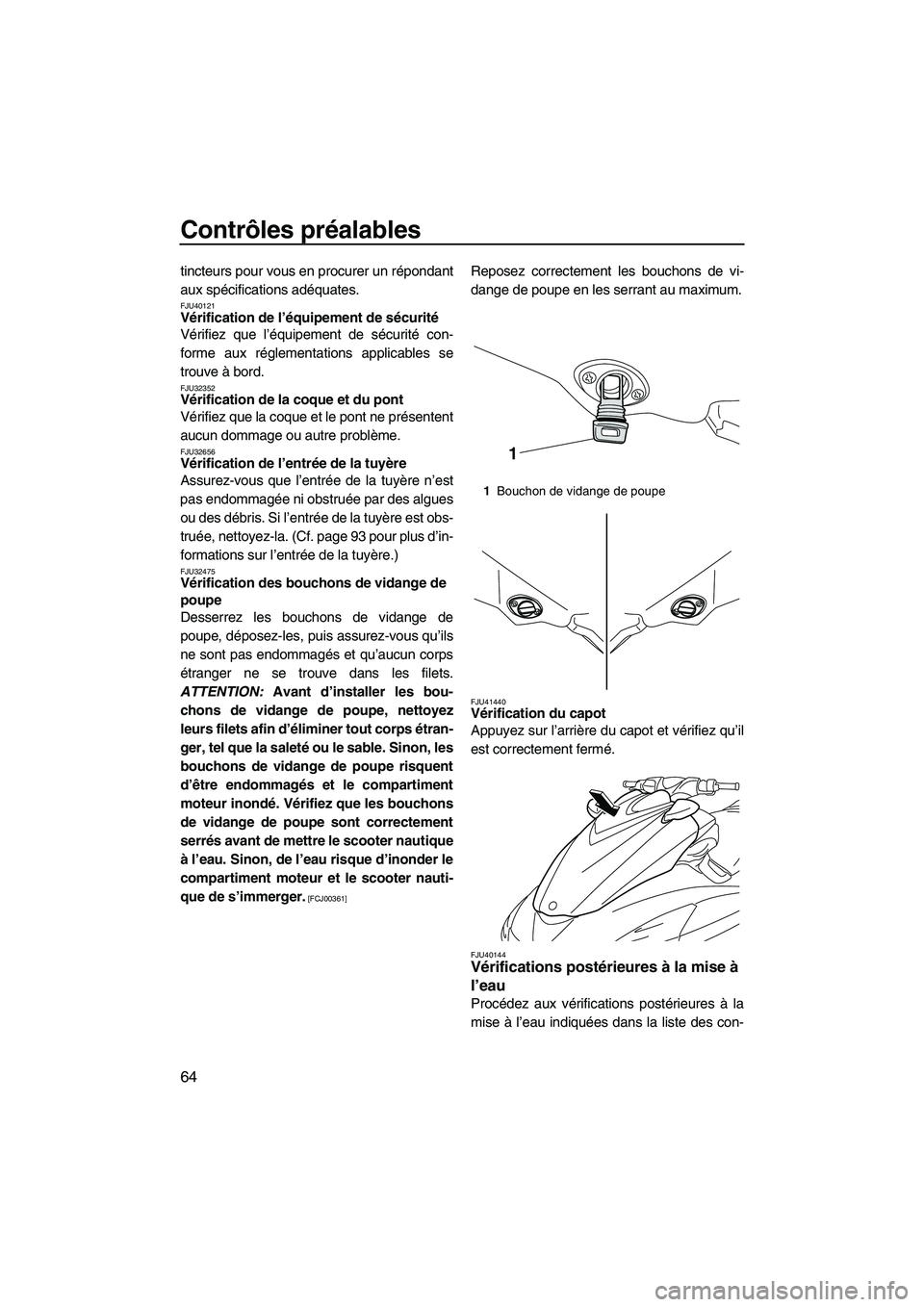

Contrôles préalables
64
tincteurs pour vous en procurer un répondant
aux spécifications adéquates.
FJU40121Vérification de l’équipement de sécurité
Vérifiez que l’équipement de sécurité con-
forme aux réglementations applicables se
trouve à bord.
FJU32352Vérification de la coque et du pont
Vérifiez que la coque et le pont ne présentent
aucun dommage ou autre problème.
FJU32656Vérification de l’entrée de la tuyère
Assurez-vous que l’entrée de la tuyère n’est
pas endommagée ni obstruée par des algues
ou des débris. Si l’entrée de la tuyère est obs-
truée, nettoyez-la. (Cf. page 93 pour plus d’in-
formations sur l’entrée de la tuyère.)
FJU32475Vérification des bouchons de vidange de
poupe
Desserrez les bouchons de vidange de
poupe, déposez-les, puis assurez-vous qu’ils
ne sont pas endommagés et qu’aucun corps
étranger ne se trouve dans les filets.
ATTENTION: Avant d’installer les bou-
chons de vidange de poupe, nettoyez
leurs filets afin d’éliminer tout corps étran-
ger, tel que la saleté ou le sable. Sinon, les
bouchons de vidange de poupe risquent
d’être endommagés et le compartiment
moteur inondé. Vérifiez que les bouchons
de vidange de poupe sont correctement
serrés avant de mettre le scooter nautique
à l’eau. Sinon, de l’eau risque d’inonder le
compartiment moteur et le scooter nauti-
que de s’immerger.
[FCJ00361]
Reposez correctement les bouchons de vi-
dange de poupe en les serrant au maximum.
FJU41440Vérification du capot
Appuyez sur l’arrière du capot et vérifiez qu’il
est correctement fermé.
FJU40144Vérifications postérieures à la mise à
l’eau
Procédez aux vérifications postérieures à la
mise à l’eau indiquées dans la liste des con-
1Bouchon de vidange de poupe
1
UF2R73F0.book Page 64 Wednesday, June 29, 2011 10:32 AM
