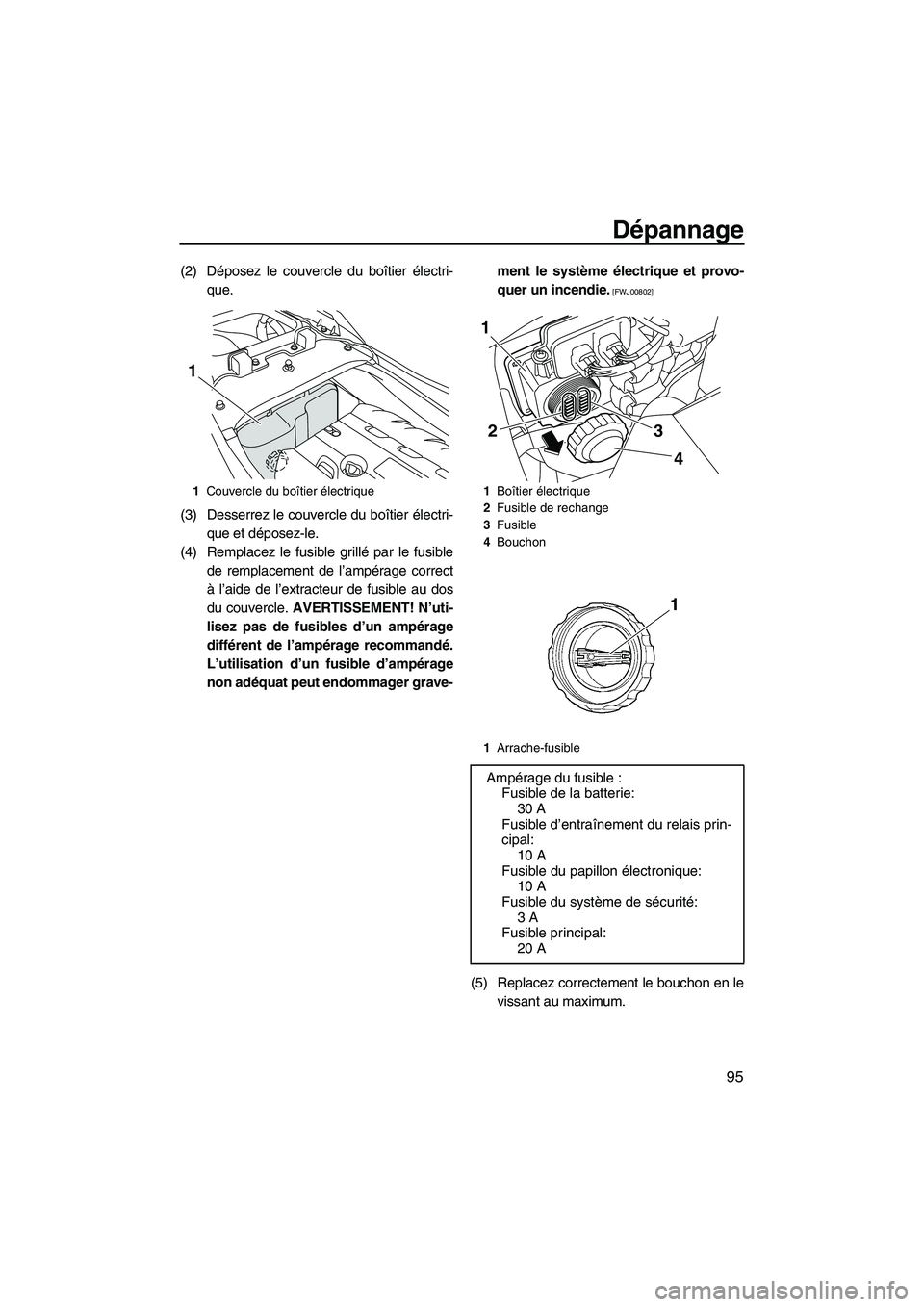

YAMAHA FZR SVHO 2012 Notices Demploi (in French)

Dépannage
95
(2) Déposez le couvercle du boîtier électri-
que.
(3) Desserrez le couvercle du boîtier électri-
que et déposez-le.
(4) Remplacez le fusible grillé par le fusible
de remplacement de l’ampérage correct
à l’aide de l’extracteur de fusible au dos
du couvercle. AVERTISSEMENT! N’uti-
lisez pas de fusibles d’un ampérage
différent de l’ampérage recommandé.
L’utilisation d’un fusible d’ampérage
non adéquat peut endommager grave-ment le système électrique et provo-
quer un incendie.
[FWJ00802]
(5) Replacez correctement le bouchon en le
vissant au maximum.
1Couvercle du boîtier électrique
1
1Boîtier électrique
2Fusible de rechange
3Fusible
4Bouchon
1Arrache-fusible
Ampérage du fusible :
Fusible de la batterie:
30 A
Fusible d’entraînement du relais prin-
cipal:
10 A
Fusible du papillon électronique:
10 A
Fusible du système de sécurité:
3 A
Fusible principal:
20 A
3 2
4
1
UF2R73F0.book Page 95 Wednesday, June 29, 2011 10:32 AM

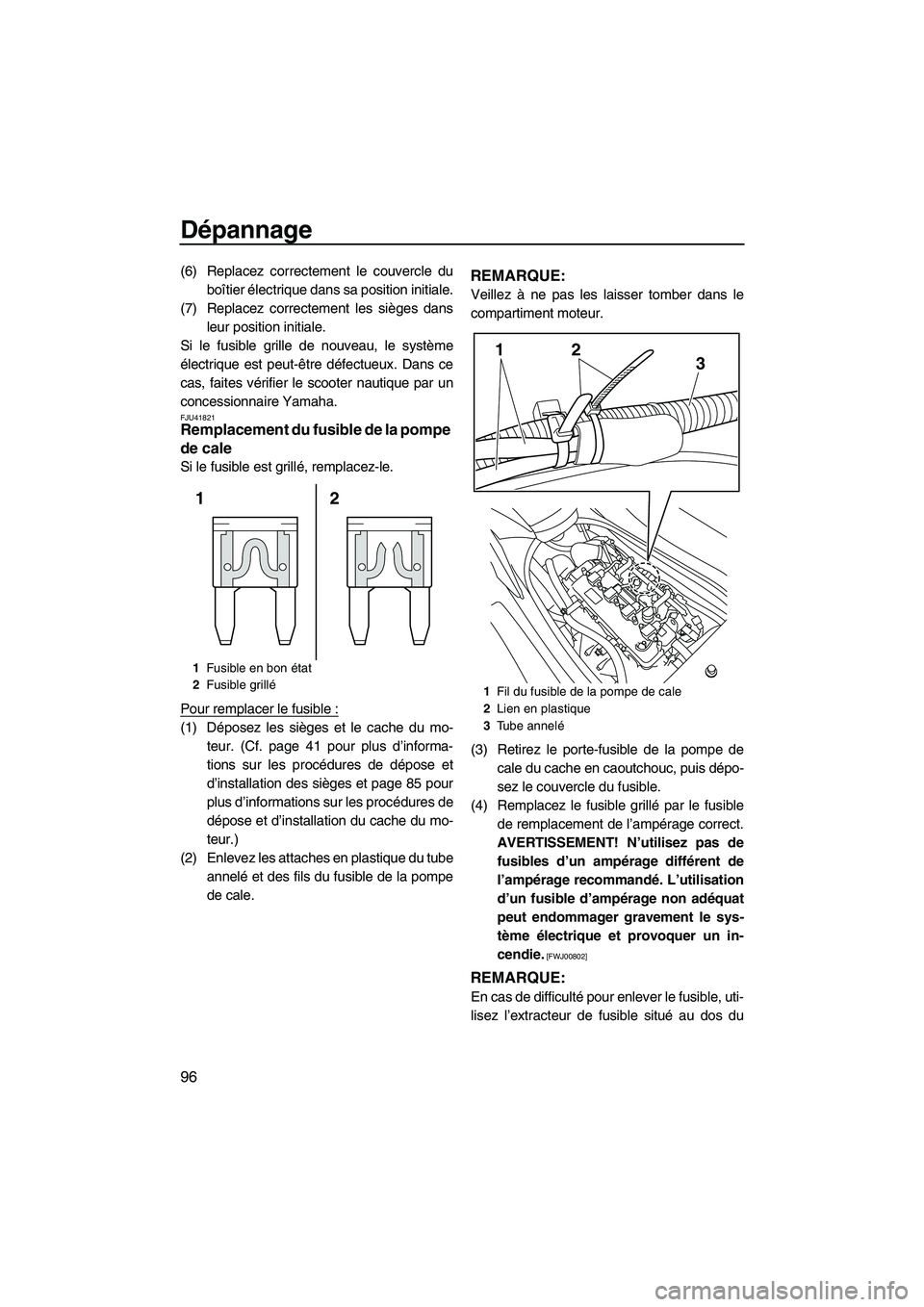

Dépannage
96
(6) Replacez correctement le couvercle du
boîtier électrique dans sa position initiale.
(7) Replacez correctement les sièges dans
leur position initiale.
Si le fusible grille de nouveau, le système
électrique est peut-être défectueux. Dans ce
cas, faites vérifier le scooter nautique par un
concessionnaire Yamaha.
FJU41821Remplacement du fusible de la pompe
de cale
Si le fusible est grillé, remplacez-le.
Pour remplacer le fusible :
(1) Déposez les sièges et le cache du mo-
teur. (Cf. page 41 pour plus d’informa-
tions sur les procédures de dépose et
d’installation des sièges et page 85 pour
plus d’informations sur les procédures de
dépose et d’installation du cache du mo-
teur.)
(2) Enlevez les attaches en plastique du tube
annelé et des fils du fusible de la pompe
de cale.
REMARQUE:
Veillez à ne pas les laisser tomber dans le
compartiment moteur.
(3) Retirez le porte-fusible de la pompe de
cale du cache en caoutchouc, puis dépo-
sez le couvercle du fusible.
(4) Remplacez le fusible grillé par le fusible
de remplacement de l’ampérage correct.
AVERTISSEMENT! N’utilisez pas de
fusibles d’un ampérage différent de
l’ampérage recommandé. L’utilisation
d’un fusible d’ampérage non adéquat
peut endommager gravement le sys-
tème électrique et provoquer un in-
cendie.
[FWJ00802]
REMARQUE:
En cas de difficulté pour enlever le fusible, uti-
lisez l’extracteur de fusible situé au dos du
1Fusible en bon état
2Fusible grillé
2 1
1Fil du fusible de la pompe de cale
2Lien en plastique
3Tube annelé
213
UF2R73F0.book Page 96 Wednesday, June 29, 2011 10:32 AM

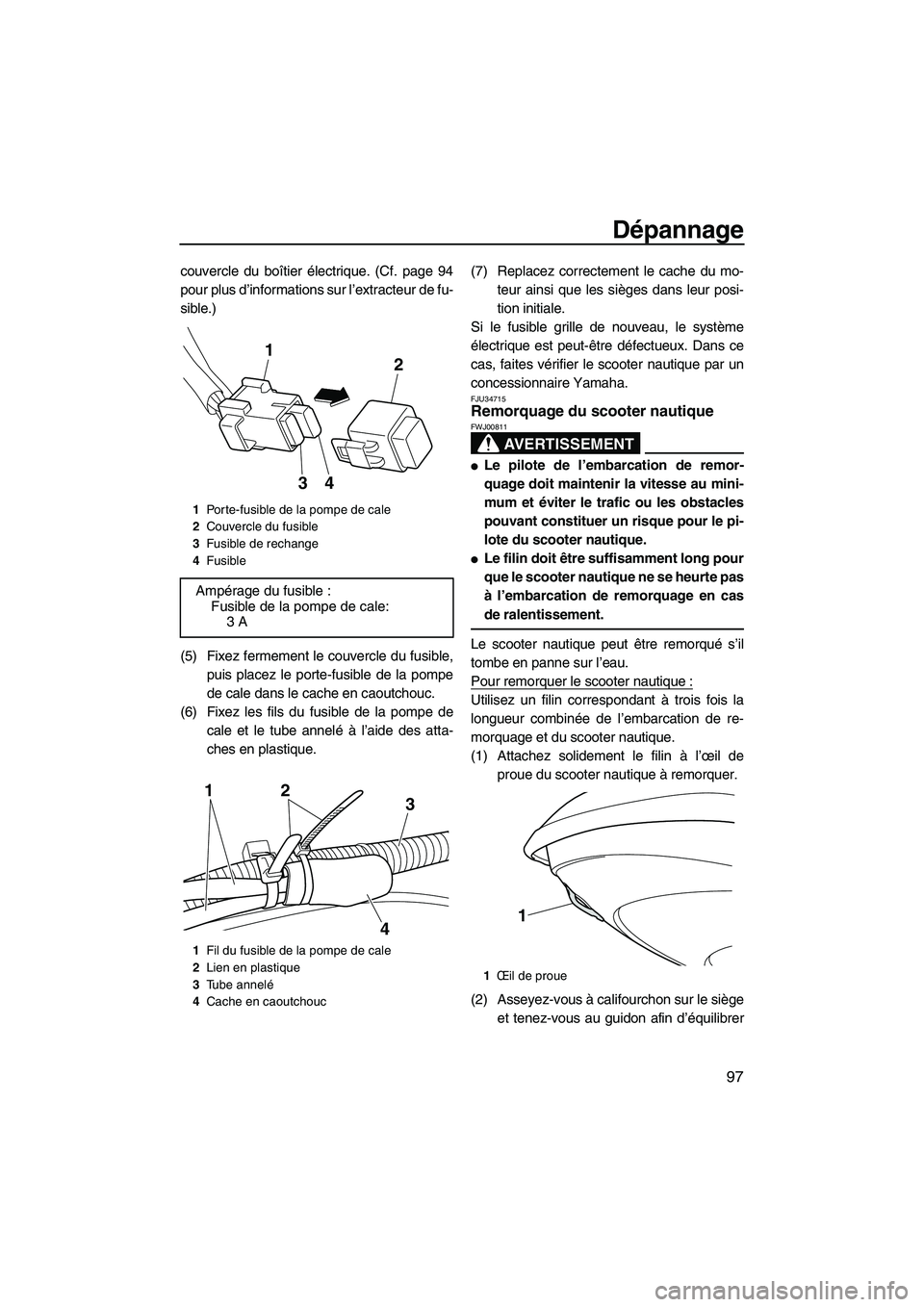

Dépannage
97
couvercle du boîtier électrique. (Cf. page 94
pour plus d’informations sur l’extracteur de fu-
sible.)
(5) Fixez fermement le couvercle du fusible,
puis placez le porte-fusible de la pompe
de cale dans le cache en caoutchouc.
(6) Fixez les fils du fusible de la pompe de
cale et le tube annelé à l’aide des atta-
ches en plastique.(7) Replacez correctement le cache du mo-
teur ainsi que les sièges dans leur posi-
tion initiale.
Si le fusible grille de nouveau, le système
électrique est peut-être défectueux. Dans ce
cas, faites vérifier le scooter nautique par un
concessionnaire Yamaha.
FJU34715Remorquage du scooter nautique
AVERTISSEMENT
FWJ00811

Le pilote de l’embarcation de remor-
quage doit maintenir la vitesse au mini-
mum et éviter le trafic ou les obstacles
pouvant constituer un risque pour le pi-
lote du scooter nautique.

Le filin doit être suffisamment long pour
que le scooter nautique ne se heurte pas
à l’embarcation de remorquage en cas
de ralentissement.
Le scooter nautique peut être remorqué s’il
tombe en panne sur l’eau.
Pour remorquer le scooter nautique :
Utilisez un filin correspondant à trois fois la
longueur combinée de l’embarcation de re-
morquage et du scooter nautique.
(1) Attachez solidement le filin à l’œil de
proue du scooter nautique à remorquer.
(2) Asseyez-vous à califourchon sur le siège
et tenez-vous au guidon afin d’équilibrer
1Porte-fusible de la pompe de cale
2Couvercle du fusible
3Fusible de rechange
4Fusible
Ampérage du fusible :
Fusible de la pompe de cale:
3 A
1Fil du fusible de la pompe de cale
2Lien en plastique
3Tube annelé
4Cache en caoutchouc
21
43
213
4
1Œil de proue
1
UF2R73F0.book Page 97 Wednesday, June 29, 2011 10:32 AM

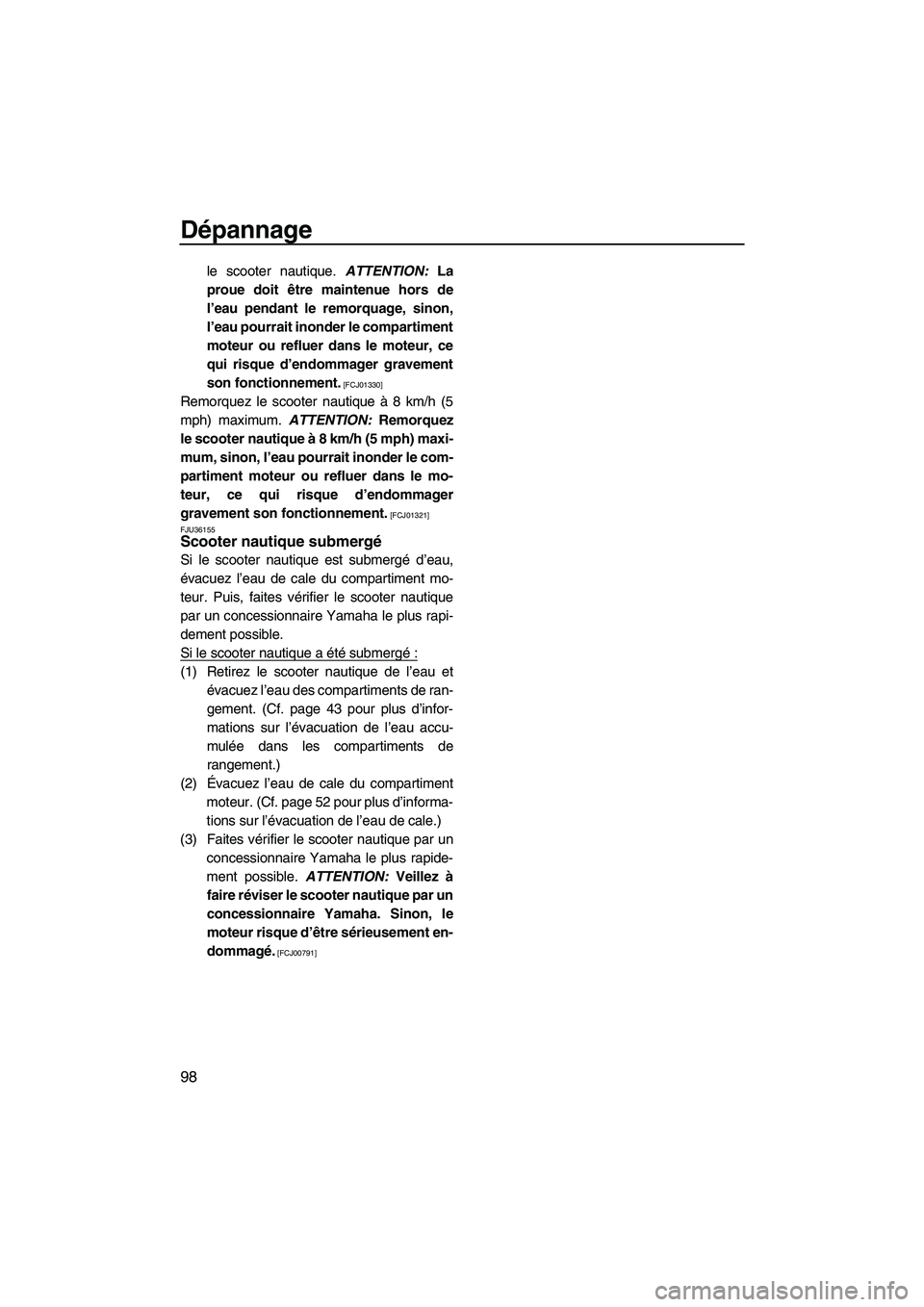

Dépannage
98
le scooter nautique. ATTENTION: La
proue doit être maintenue hors de
l’eau pendant le remorquage, sinon,
l’eau pourrait inonder le compartiment
moteur ou refluer dans le moteur, ce
qui risque d’endommager gravement
son fonctionnement.
[FCJ01330]
Remorquez le scooter nautique à 8 km/h (5
mph) maximum. ATTENTION: Remorquez
le scooter nautique à 8 km/h (5 mph) maxi-
mum, sinon, l’eau pourrait inonder le com-
partiment moteur ou refluer dans le mo-
teur, ce qui risque d’endommager
gravement son fonctionnement.
[FCJ01321]
FJU36155
Scooter nautique submergé
Si le scooter nautique est submergé d’eau,
évacuez l’eau de cale du compartiment mo-
teur. Puis, faites vérifier le scooter nautique
par un concessionnaire Yamaha le plus rapi-
dement possible.
Si le scooter nautique a été submergé:
(1) Retirez le scooter nautique de l’eau et
évacuez l’eau des compartiments de ran-
gement. (Cf. page 43 pour plus d’infor-
mations sur l’évacuation de l’eau accu-
mulée dans les compartiments de
rangement.)
(2)Évacuez l’eau de cale du compartiment
moteur. (Cf. page 52 pour plus d’informa-
tions sur l’évacuation de l’eau de cale.)
(3) Faites vérifier le scooter nautique par un
concessionnaire Yamaha le plus rapide-
ment possible. ATTENTION: Veillez à
faire réviser le scooter nautique par un
concessionnaire Yamaha. Sinon, le
moteur risque d’être sérieusement en-
dommagé.
[FCJ00791]
UF2R73F0.book Page 98 Wednesday, June 29, 2011 10:32 AM

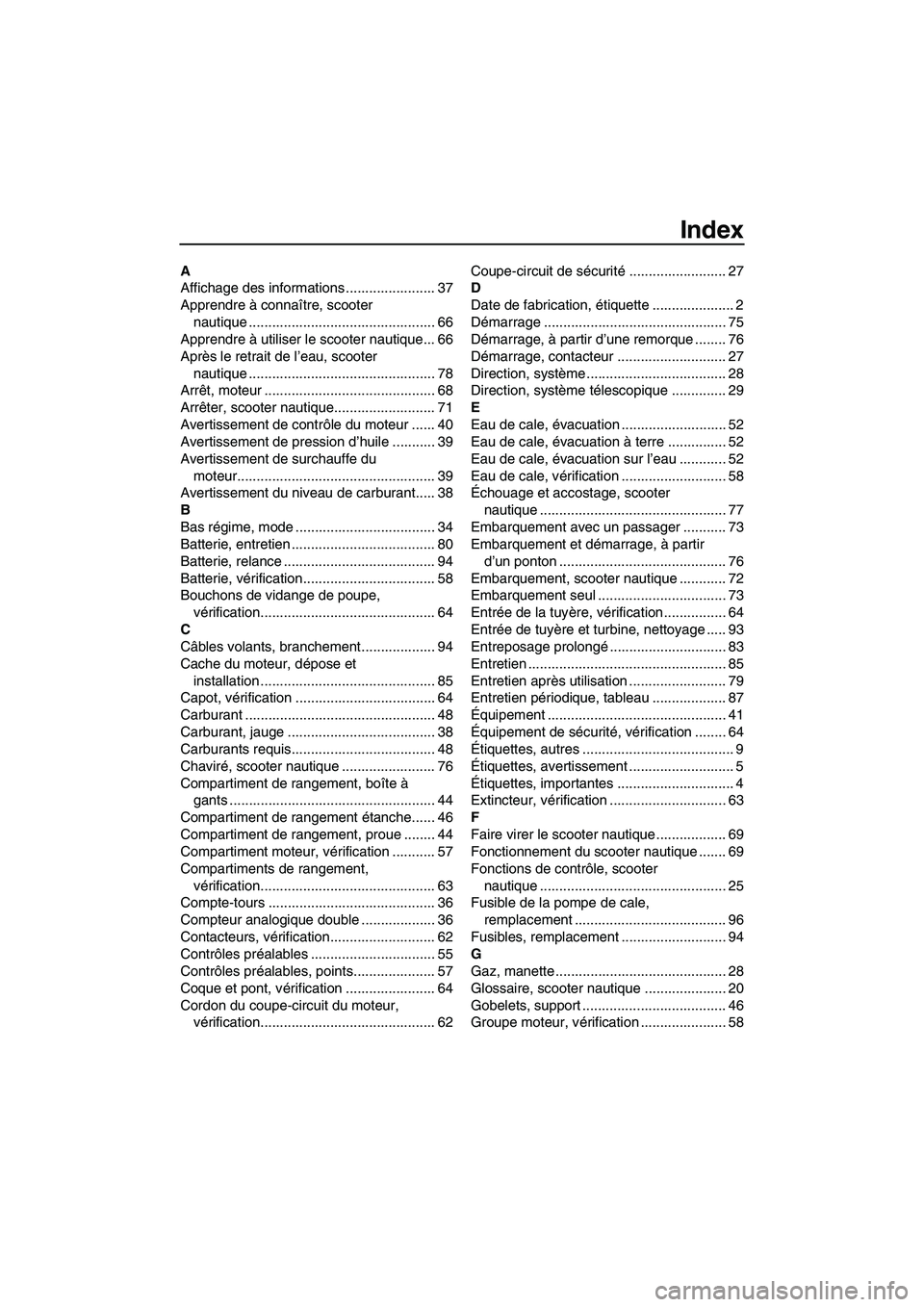

Index
A
Affichage des informations ....................... 37
Apprendre à connaître, scooter
nautique ................................................ 66
Apprendre à utiliser le scooter nautique... 66
Après le retrait de l’eau, scooter
nautique ................................................ 78
Arrêt, moteur ............................................ 68
Arrêter, scooter nautique.......................... 71
Avertissement de contrôle du moteur ...... 40
Avertissement de pression d’huile ........... 39
Avertissement de surchauffe du
moteur................................................... 39
Avertissement du niveau de carburant..... 38
B
Bas régime, mode .................................... 34
Batterie, entretien ..................................... 80
Batterie, relance ....................................... 94
Batterie, vérification.................................. 58
Bouchons de vidange de poupe,
vérification............................................. 64
C
Câbles volants, branchement................... 94
Cache du moteur, dépose et
installation ............................................. 85
Capot, vérification .................................... 64
Carburant ................................................. 48
Carburant, jauge ...................................... 38
Carburants requis..................................... 48
Chaviré, scooter nautique ........................ 76
Compartiment de rangement, boîte à
gants ..................................................... 44
Compartiment de rangement étanche...... 46
Compartiment de rangement, proue ........ 44
Compartiment moteur, vérification ........... 57
Compartiments de rangement,
vérification............................................. 63
Compte-tours ........................................... 36
Compteur analogique double ................... 36
Contacteurs, vérification........................... 62
Contrôles préalables ................................ 55
Contrôles préalables, points..................... 57
Coque et pont, vérification ....................... 64
Cordon du coupe-circuit du moteur,
vérification............................................. 62Coupe-circuit de sécurité......................... 27
D
Date de fabrication, étiquette ..................... 2
Démarrage ............................................... 75
Démarrage, à partir d’une remorque ........ 76
Démarrage, contacteur ............................ 27
Direction, système .................................... 28
Direction, système télescopique .............. 29
E
Eau de cale, évacuation ........................... 52
Eau de cale, évacuation à terre ............... 52
Eau de cale, évacuation sur l’eau ............ 52
Eau de cale, vérification ........................... 58
Échouage et accostage, scooter
nautique ................................................ 77
Embarquement avec un passager ........... 73
Embarquement et démarrage, à partir
d’un ponton ........................................... 76
Embarquement, scooter nautique ............ 72
Embarquement seul ................................. 73
Entrée de la tuyère, vérification ................ 64
Entrée de tuyère et turbine, nettoyage ..... 93
Entreposage prolongé.............................. 83
Entretien ................................................... 85
Entretien après utilisation ......................... 79
Entretien périodique, tableau ................... 87
Équipement .............................................. 41
Équipement de sécurité, vérification ........ 64
Étiquettes, autres ....................................... 9
Étiquettes, avertissement ........................... 5
Étiquettes, importantes .............................. 4
Extincteur, vérification .............................. 63
F
Faire virer le scooter nautique .................. 69
Fonctionnement du scooter nautique ....... 69
Fonctions de contrôle, scooter
nautique ................................................ 25
Fusible de la pompe de cale,
remplacement ....................................... 96
Fusibles, remplacement ........................... 94
G
Gaz, manette ............................................ 28
Glossaire, scooter nautique ..................... 20
Gobelets, support ..................................... 46
Groupe moteur, vérification ...................... 58
UF2R73F0.book Page 1 Wednesday, June 29, 2011 10:32 AM

Index
H
Horaire, compteur/voltmètre..................... 37
Huile moteur ............................................. 50
Huile moteur et filtre à huile ..................... 88
Huile moteur requise ................................ 50
L
Lubrification .............................................. 83
M
Manette des gaz, vérification ................... 61
Marche de rembarquement ...................... 42
Marche-arrière, manœuvre ...................... 72
Mise à l’eau, scooter nautique ................. 67
Mise à l’eau, vérifications postérieures .... 64
Mise à l’eau, vérifications préalables ....... 57
Modèle, informations .................................. 3
Modes de fonctionnement, scooter
nautique ................................................ 34
Moteur, contacteur d’arrêt ........................ 27
Moteur, démarrage sur l’eau .................... 67
Moteur, numéro de série ............................ 1
Moteur, rodage ......................................... 54
N
Navigation, position .................................. 67
Navigation, règles .................................... 12
Nettoyage ................................................. 83
Nettoyage du scooter nautique ................ 80
Niveau de carburant, vérification.............. 57
Niveau d’huile moteur, vérification ........... 58
Numéro d’identification du scooter (CIN) ... 1
Numéros d’identification ............................. 1
O
Outils, trousse .......................................... 85
P
Passages d’eau de refroidissement,
rinçage .................................................. 79
Plaque du constructeur .............................. 3
Poignée de rembarquement..................... 42
Poupe, yeux ............................................. 43
Primaire, numéro d’identification
(PRI-ID)................................................... 1
Principaux composants, emplacement .... 21
Profitez de votre scooter nautique en
toute responsabilité............................... 19
Proue, œil................................................. 43Q
QSTS, système de réglage rapide de
l’assiette ................................................ 33
Quitter, scooter nautique .......................... 68
R
Ralenti du moteur, vérification .................. 65
Rangement, compartiments ..................... 43
Recherche de pannes .............................. 90
Recherche des pannes, tableau .............. 90
Recommandé, équipement ...................... 16
Réglages du système de sécurité
Yamaha ................................................ 26
Règles d’utilisation ................................... 13
Remorquage, scooter nautique ................ 97
Restrictions concernant les personnes
habilitées à utiliser le scooter
nautique ................................................ 11
S
Scooter nautique, caractéristiques ........... 17
Scooter nautique, fonctions ...................... 32
Scooter nautique submergé..................... 98
Sécurité, informations .............................. 16
Sécurité nautique, règles ......................... 18
Séparateur d’eau ...................................... 30
Séparateur d’eau, vérification .................. 58
Sièges ...................................................... 41
Sortie témoin d’eau de refroidissement,
vérification ............................................. 65
Sorties témoin d’eau de refroidissement .. 30
Support de l’extincteur, du couvercle et
de la bande, vérification ........................ 63
Support de l’extincteur et couvercle ......... 46
Système d’alimentation, vérification ......... 57
Système de direction, vérification ............ 59
Système de marche arrière ...................... 32
Système de marche arrière, vérification ... 61
Système de réglage rapide de
l’assiette (QSTS), vérification ............... 60
Système de sécurité Yamaha .................. 26
T
Traitement antirouille ................................ 84
Transmetteur de commande à distance ... 25
Transmetteur de commande à distance,
vérification ............................................. 62
Transport, remorque ................................ 53
UF2R73F0.book Page 2 Wednesday, June 29, 2011 10:32 AM

Index
U
Urgence, procédure ................................. 93
Utilisation dans des zones pleines
d’algues ................................................ 78
Utilisation, scooter nautique ..................... 66
V
Vérification du compteur analogique
double ................................................... 65
Vérification du système de direction
télescopique.......................................... 60
Vitesse, indicateur .................................... 36
UF2R73F0.book Page 3 Wednesday, June 29, 2011 10:32 AM

Imprimé aux États-Unis
Septembre 2011–0.1 × 1 CR
UF2R73F0.book Page 1 Wednesday, June 29, 2011 10:32 AM
