Utilisation des fonctions de contrôle
25
FJU31024

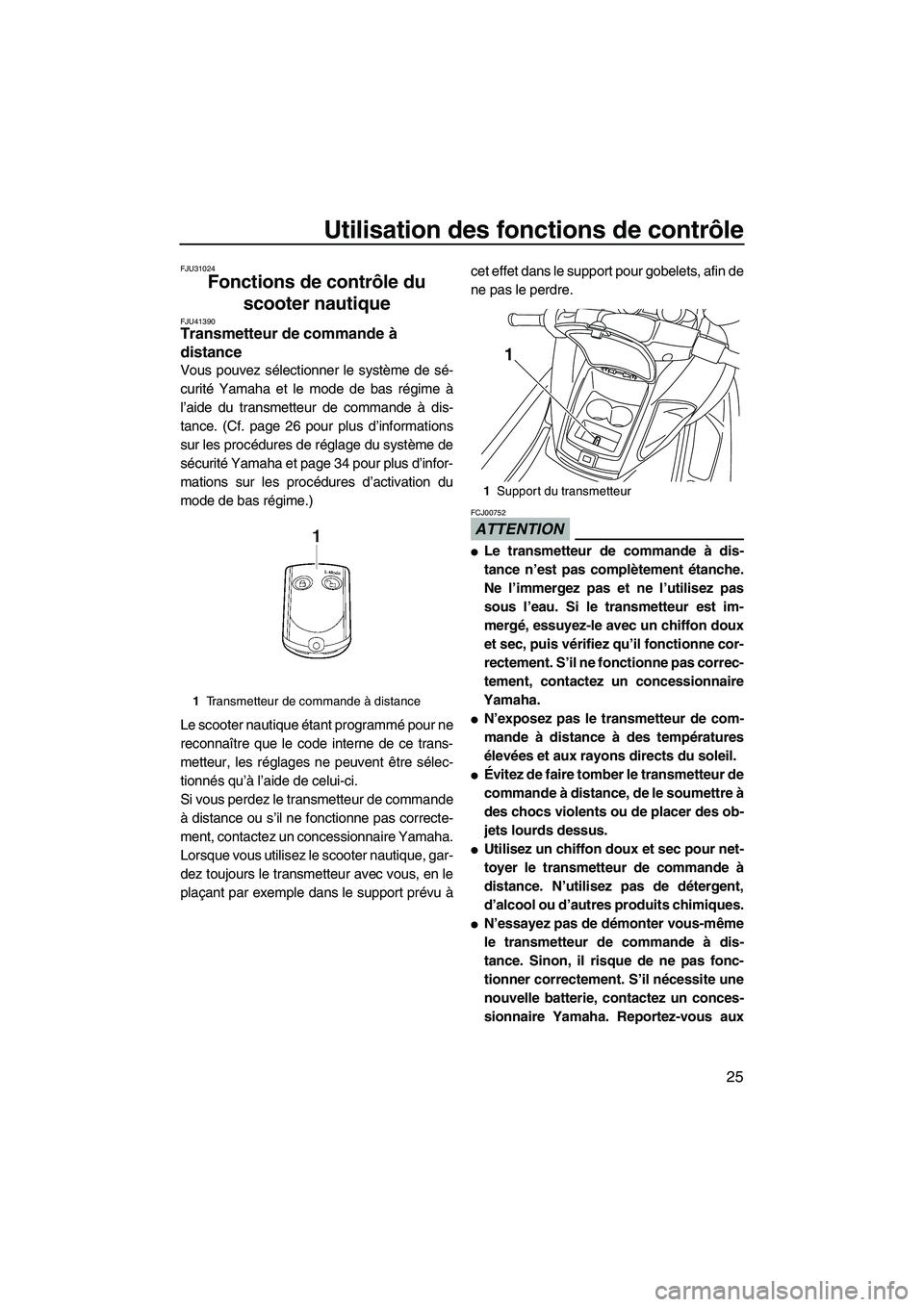

Fonctions de contrôle du
scooter nautique
FJU41390Transmetteur de commande à
distance
Vous pouvez sélectionner le système de sé-
curité Yamaha et le mode de bas régime à
l’aide du transmetteur de commande à dis-
tance. (Cf. page 26 pour plus d’informations
sur les procédures de réglage du système de
sécurité Yamaha et page 34 pour plus d’infor-
mations sur les procédures d’activation du
mode de bas régime.)
Le scooter nautique étant programmé pour ne
reconnaître que le code interne de ce trans-
metteur, les réglages ne peuvent être sélec-
tionnés qu’à l’aide de celui-ci.
Si vous perdez le transmetteur de commande
à distance ou s’il ne fonctionne pas correcte-
ment, contactez un concessionnaire Yamaha.
Lorsque vous utilisez le scooter nautique, gar-
dez toujours le transmetteur avec vous, en le
plaçant par exemple dans le support prévu àcet effet dans le support pour gobelets, afin de
ne pas le perdre.
ATTENTION
FCJ00752

Le transmetteur de commande à dis-
tance n’est pas complètement étanche.
Ne l’immergez pas et ne l’utilisez pas
sous l’eau. Si le transmetteur est im-
mergé, essuyez-le avec un chiffon doux
et sec, puis vérifiez qu’il fonctionne cor-
rectement. S’il ne fonctionne pas correc-
tement, contactez un concessionnaire
Yamaha.

N’exposez pas le transmetteur de com-
mande à distance à des températures
élevées et aux rayons directs du soleil.

Évitez de faire tomber le transmetteur de
commande à distance, de le soumettre à
des chocs violents ou de placer des ob-
jets lourds dessus.

Utilisez un chiffon doux et sec pour net-
toyer le transmetteur de commande à
distance. N’utilisez pas de détergent,
d’alcool ou d’autres produits chimiques.

N’essayez pas de démonter vous-même
le transmetteur de commande à dis-
tance. Sinon, il risque de ne pas fonc-
tionner correctement. S’il nécessite une
nouvelle batterie, contactez un conces-
sionnaire Yamaha. Reportez-vous aux
1Transmetteur de commande à distance
1Support du transmetteur
1
UF2R73F0.book Page 25 Wednesday, June 29, 2011 10:32 AM

Utilisation des fonctions de contrôle
26
règlements locaux sur les déchets dan-
gereux lors de l’élimination des batte-
ries du transmetteur.
FJU31384Système de sécurité Yamaha
Le système de sécurité Yamaha est destiné à
prévenir une utilisation non autorisée ou un
vol du scooter nautique. Les modes verrouillé
et déverrouillé du système de sécurité peu-
vent être sélectionnés à l’aide du transmet-
teur de commande à distance fourni avec ce
scooter nautique. Il est impossible de démar-
rer le moteur si le système de sécurité est en
mode verrouillé. Vous ne pouvez démarrer le
moteur qu’en mode déverrouillé. (Cf. page 25
pour plus d’informations sur le transmetteur
de commande à distance.)
REMARQUE:
Les réglages du système de sécurité Yamaha
ne peuvent être sélectionnés que si le moteur
est arrêté.
FJU37412Réglages du système de sécurité Yamaha
Les réglages du système de sécurité Yamaha
sont confirmés par le nombre de bips lorsque
le transmetteur de commande à distance est
activé, et par le témoin “UNLOCK” du comp-
teur analogique double. (Cf. page 36 pour
plus d’informations sur le compteur analogi-
que double.)
REMARQUE:

L’avertisseur sonore émet deux bips pour le
mode normal et trois bips pour le mode debas régime. (Cf. page 34 pour plus d’infor-
mations sur les procédures d’activation du
mode de bas régime.)

Si le transmetteur de commande à distance
fonctionne alors que le compteur analogi-
que double est à l’état de veille, le compteur
effectue le fonctionnement initial, et le ré-
glage est sélectionné.

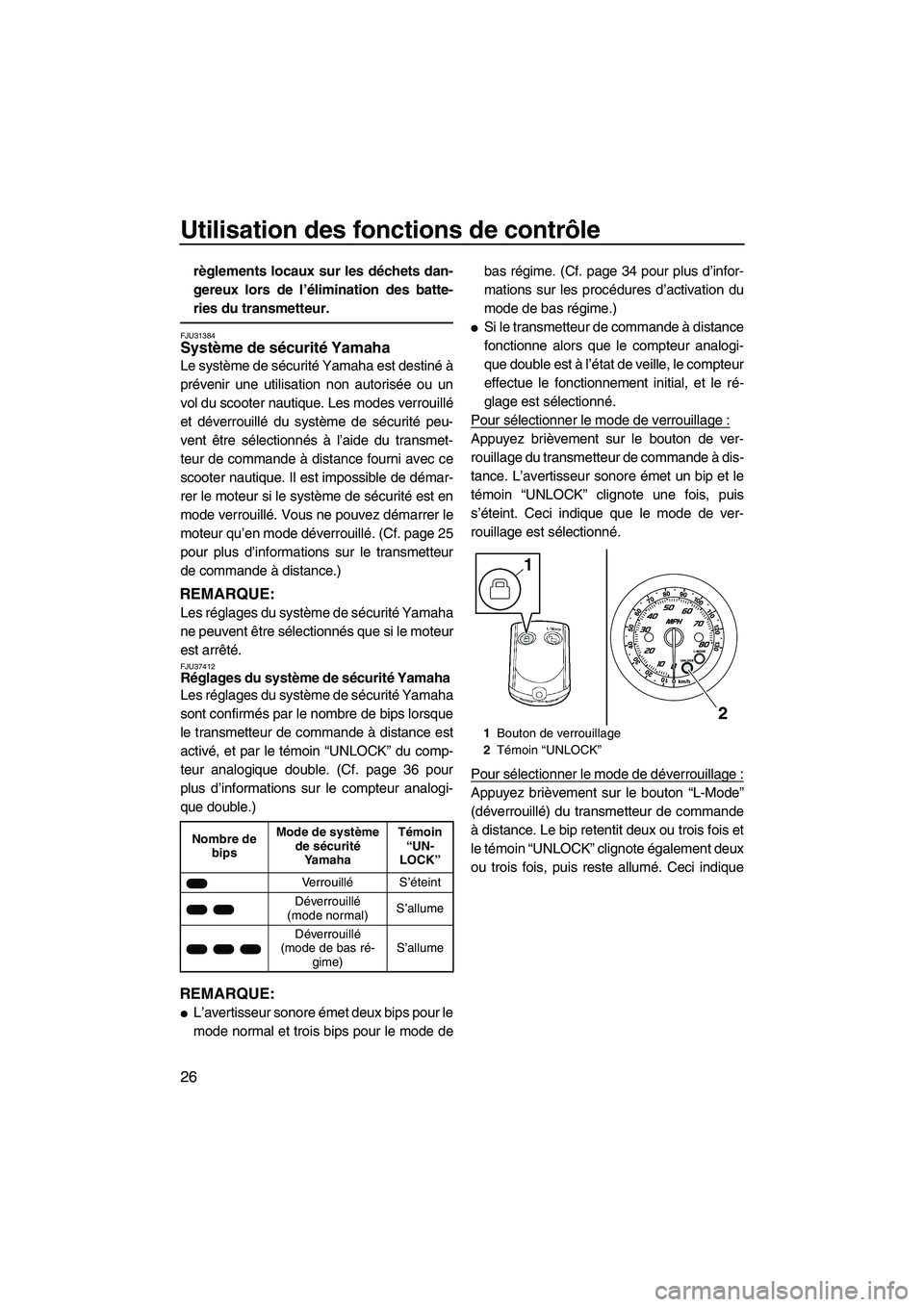

Pour sélectionner le mode de verrouillage :
Appuyez brièvement sur le bouton de ver-
rouillage du transmetteur de commande à dis-
tance. L’avertisseur sonore émet un bip et le
témoin “UNLOCK” clignote une fois, puis
s’éteint. Ceci indique que le mode de ver-
rouillage est sélectionné.
Pour sélectionner le mode de déverrouillage :
Appuyez brièvement sur le bouton “L-Mode”
(déverrouillé) du transmetteur de commande
à distance. Le bip retentit deux ou trois fois et
le témoin “UNLOCK” clignote également deux
ou trois fois, puis reste allumé. Ceci indique
Nombre de
bipsMode de système
de sécurité
Ya m a h aTémoin
“UN-
LOCK”
VerrouilléS’éteint
Déverrouillé
(mode normal)S’allume
Déverrouillé
(mode de bas ré-
gime)S’allume
1Bouton de verrouillage
2Témoin “UNLOCK”
1
2
UF2R73F0.book Page 26 Wednesday, June 29, 2011 10:32 AM

Utilisation des fonctions de contrôle
27
que le mode de déverrouillage est sélec-
tionné.

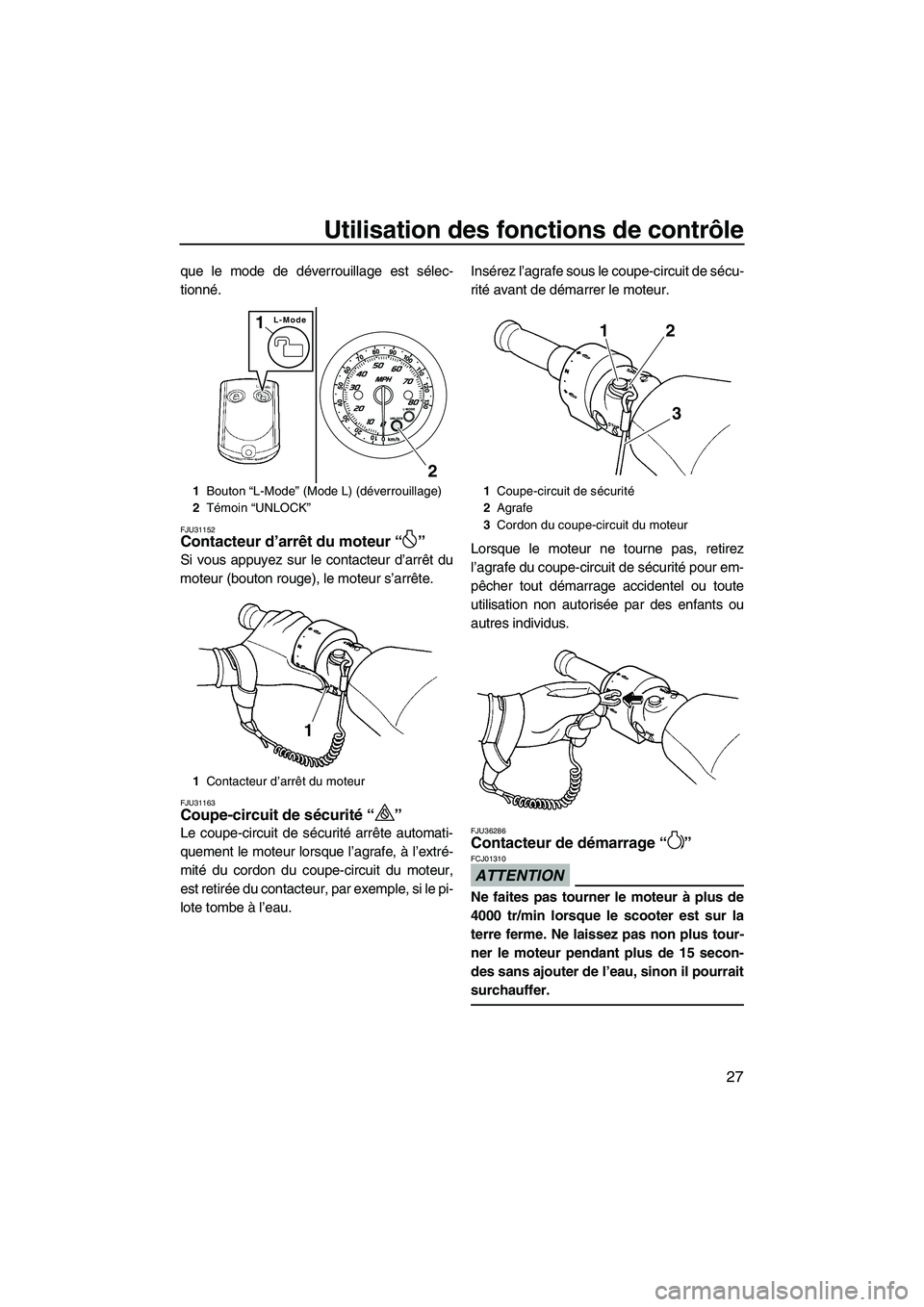

FJU31152Contacteur d’arrêt du moteur“”
Si vous appuyez sur le contacteur d’arrêt du
moteur (bouton rouge), le moteur s’arrête.
FJU31163Coupe-circuit de sécurité“ ”
Le coupe-circuit de sécurité arrête automati-
quement le moteur lorsque l’agrafe, à l’extré-
mité du cordon du coupe-circuit du moteur,
est retirée du contacteur, par exemple, si le pi-
lote tombe à l’eau.Insérez l’agrafe sous le coupe-circuit de sécu-
rité avant de démarrer le moteur.
Lorsque le moteur ne tourne pas, retirez
l’agrafe du coupe-circuit de sécurité pour em-
pêcher tout démarrage accidentel ou toute
utilisation non autorisée par des enfants ou
autres individus.FJU36286Contacteur de démarrage“”
ATTENTION
FCJ01310
Ne faites pas tourner le moteur à plus de
4000 tr/min lorsque le scooter est sur la
terre ferme. Ne laissez pas non plus tour-
ner le moteur pendant plus de 15 secon-
des sans ajouter de l’eau, sinon il pourrait
surchauffer.
1Bouton “L-Mode” (Mode L) (déverrouillage)
2Témoin “UNLOCK”
1Contacteur d’arrêt du moteur
L-Mode1
2
1
1Coupe-circuit de sécurité
2Agrafe
3Cordon du coupe-circuit du moteur
2
1
3
UF2R73F0.book Page 27 Wednesday, June 29, 2011 10:32 AM

Utilisation des fonctions de contrôle
28

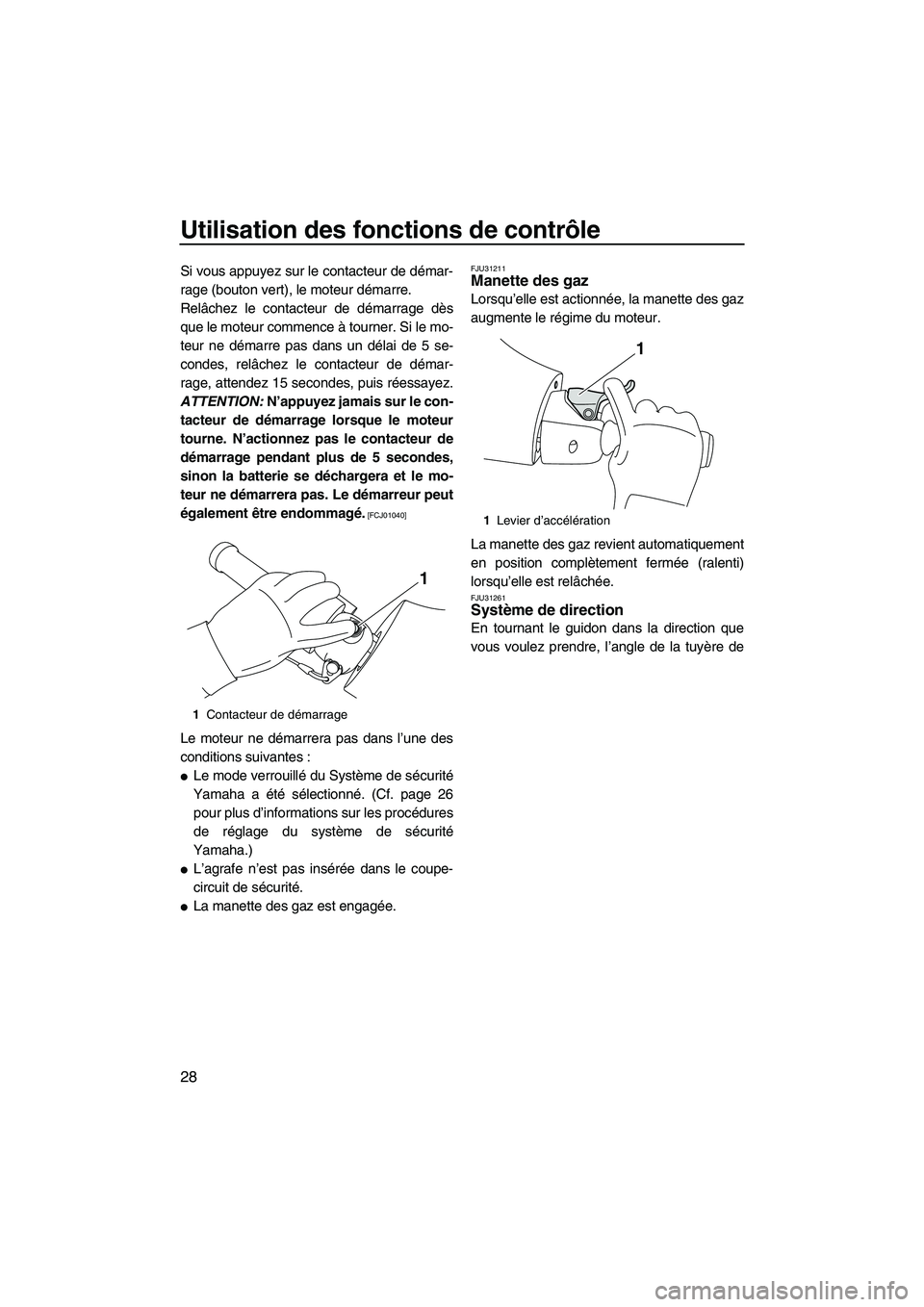

Si vous appuyez sur le contacteur de démar-
rage (bouton vert), le moteur démarre.
Relâchez le contacteur de démarrage dès
que le moteur commence à tourner. Si le mo-
teur ne démarre pas dans un délai de 5 se-
condes, relâchez le contacteur de démar-
rage, attendez 15 secondes, puis réessayez.
ATTENTION: N’appuyez jamais sur le con-
tacteur de démarrage lorsque le moteur
tourne. N’actionnez pas le contacteur de
démarrage pendant plus de 5 secondes,
sinon la batterie se déchargera et le mo-
teur ne démarrera pas. Le démarreur peut
également être endommagé.
[FCJ01040]
Le moteur ne démarrera pas dans l’une des
conditions suivantes :

Le mode verrouillé du Système de sécurité
Yamaha a été sélectionné. (Cf. page 26
pour plus d’informations sur les procédures
de réglage du système de sécurité
Yamaha.)

L’agrafe n’est pas insérée dans le coupe-
circuit de sécurité.

La manette des gaz est engagée.
FJU31211Manette des gaz
Lorsqu’elle est actionnée, la manette des gaz
augmente le régime du moteur.
La manette des gaz revient automatiquement
en position complètement fermée (ralenti)
lorsqu’elle est relâchée.
FJU31261Système de direction
En tournant le guidon dans la direction que
vous voulez prendre, l’angle de la tuyère de
1Contacteur de démarrage
1
1Levier d’accélération
1
UF2R73F0.book Page 28 Wednesday, June 29, 2011 10:32 AM

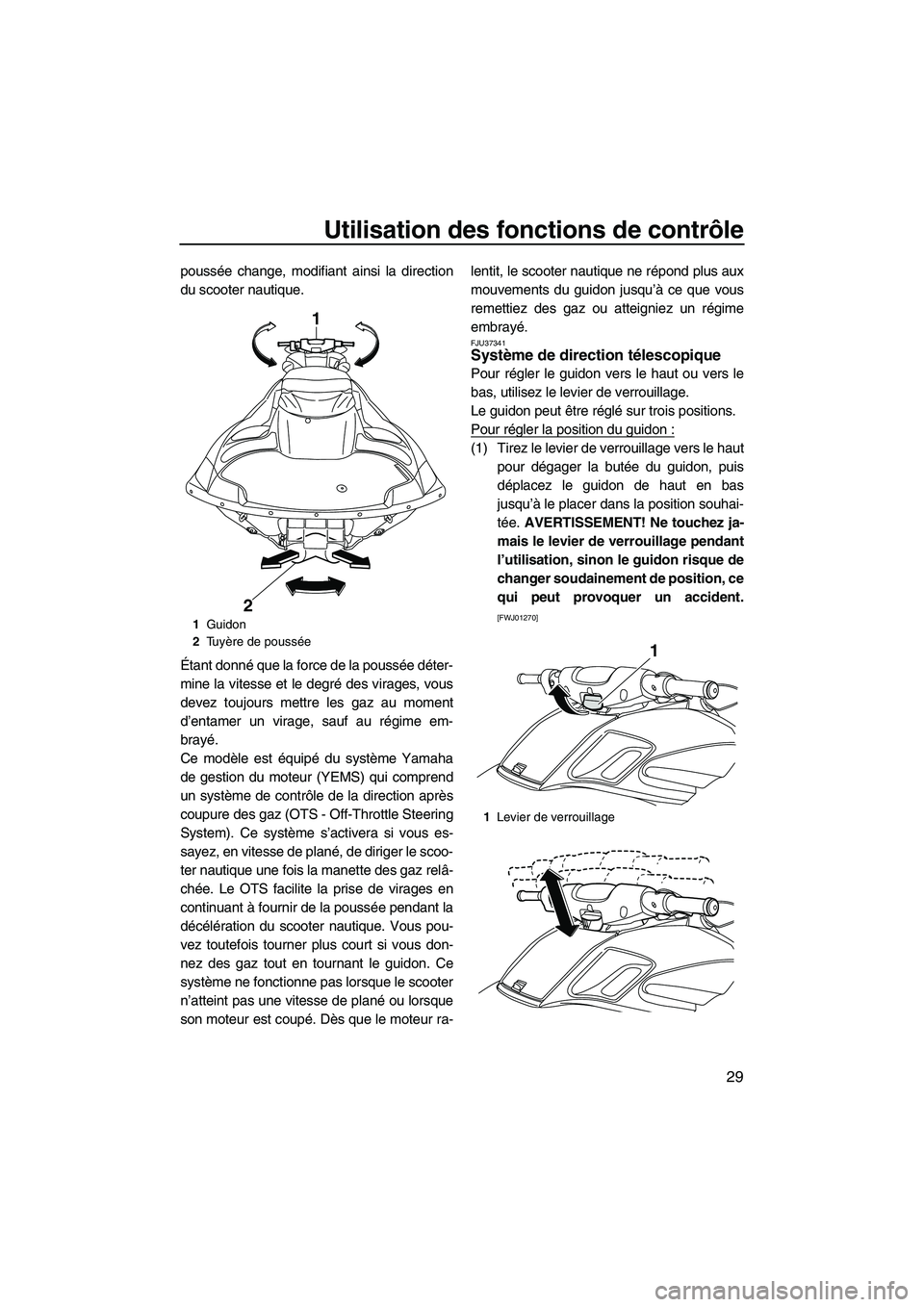

Utilisation des fonctions de contrôle
29
poussée change, modifiant ainsi la direction
du scooter nautique.
Étant donné que la force de la poussée déter-
mine la vitesse et le degré des virages, vous
devez toujours mettre les gaz au moment
d’entamer un virage, sauf au régime em-
brayé.
Ce modèle est équipé du système Yamaha
de gestion du moteur (YEMS) qui comprend
un système de contrôle de la direction après
coupure des gaz (OTS - Off-Throttle Steering
System). Ce système s’activera si vous es-
sayez, en vitesse de plané, de diriger le scoo-
ter nautique une fois la manette des gaz relâ-
chée. Le OTS facilite la prise de virages en
continuant à fournir de la poussée pendant la
décélération du scooter nautique. Vous pou-
vez toutefois tourner plus court si vous don-
nez des gaz tout en tournant le guidon. Ce
système ne fonctionne pas lorsque le scooter
n’atteint pas une vitesse de plané ou lorsque
son moteur est coupé. Dès que le moteur ra-lentit, le scooter nautique ne répond plus aux
mouvements du guidon jusqu’à ce que vous
remettiez des gaz ou atteigniez un régime
embrayé.
FJU37341Système de direction télescopique
Pour régler le guidon vers le haut ou vers le
bas, utilisez le levier de verrouillage.
Le guidon peut être réglé sur trois positions.
Pour régler la position du guidon :
(1) Tirez le levier de verrouillage vers le haut
pour dégager la butée du guidon, puis
déplacez le guidon de haut en bas
jusqu’à le placer dans la position souhai-
tée. AVERTISSEMENT! Ne touchez ja-
mais le levier de verrouillage pendant
l’utilisation, sinon le guidon risque de
changer soudainement de position, ce
qui peut provoquer un accident.
[FWJ01270]1Guidon
2Tu yère de poussée
1
2
1Levier de verrouillage
1
UF2R73F0.book Page 29 Wednesday, June 29, 2011 10:32 AM

Utilisation des fonctions de contrôle
30
(2) Assurez-vous que le levier de ver-
rouillage reprend sa position initiale et
que le guidon est correctement en place.

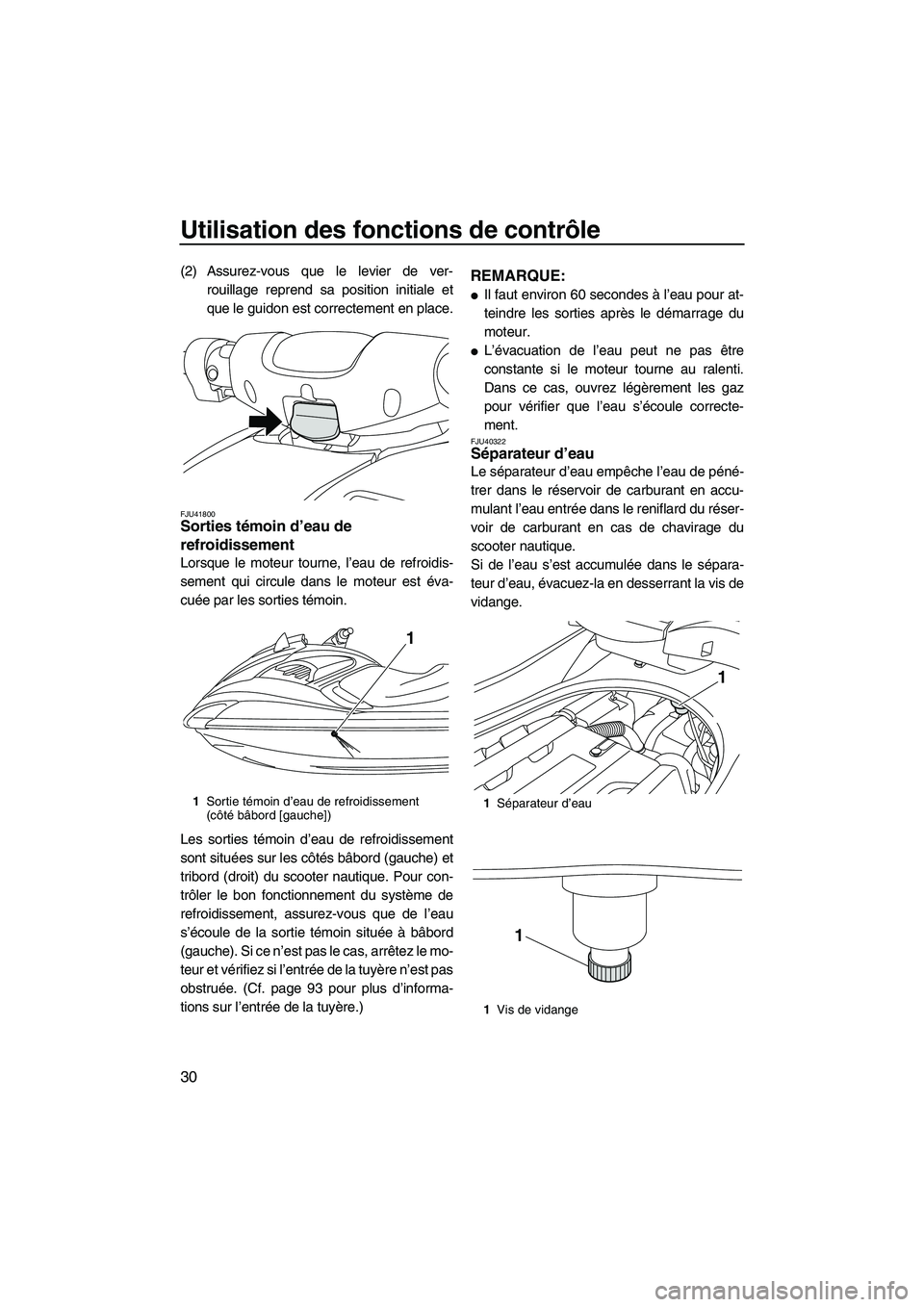

FJU41800Sorties témoin d’eau de
refroidissement
Lorsque le moteur tourne, l’eau de refroidis-
sement qui circule dans le moteur est éva-
cuée par les sorties témoin.
Les sorties témoin d’eau de refroidissement
sont situées sur les côtés bâbord (gauche) et
tribord (droit) du scooter nautique. Pour con-
trôler le bon fonctionnement du système de
refroidissement, assurez-vous que de l’eau
s’écoule de la sortie témoin située à bâbord
(gauche). Si ce n’est pas le cas, arrêtez le mo-
teur et vérifiez si l’entrée de la tuyère n’est pas
obstruée. (Cf. page 93 pour plus d’informa-
tions sur l’entrée de la tuyère.)
REMARQUE:

Il faut environ 60 secondes à l’eau pour at-
teindre les sorties après le démarrage du
moteur.

L’évacuation de l’eau peut ne pas être
constante si le moteur tourne au ralenti.
Dans ce cas, ouvrez légèrement les gaz
pour vérifier que l’eau s’écoule correcte-
ment.
FJU40322Séparateur d’eau
Le séparateur d’eau empêche l’eau de péné-
trer dans le réservoir de carburant en accu-
mulant l’eau entrée dans le reniflard du réser-
voir de carburant en cas de chavirage du
scooter nautique.
Si de l’eau s’est accumulée dans le sépara-
teur d’eau, évacuez-la en desserrant la vis de
vidange.
1Sortie témoin d’eau de refroidissement
(côté bâbord [gauche])
1
1Séparateur d’eau
1Vis de vidange
1
1
UF2R73F0.book Page 30 Wednesday, June 29, 2011 10:32 AM

Utilisation des fonctions de contrôle
31

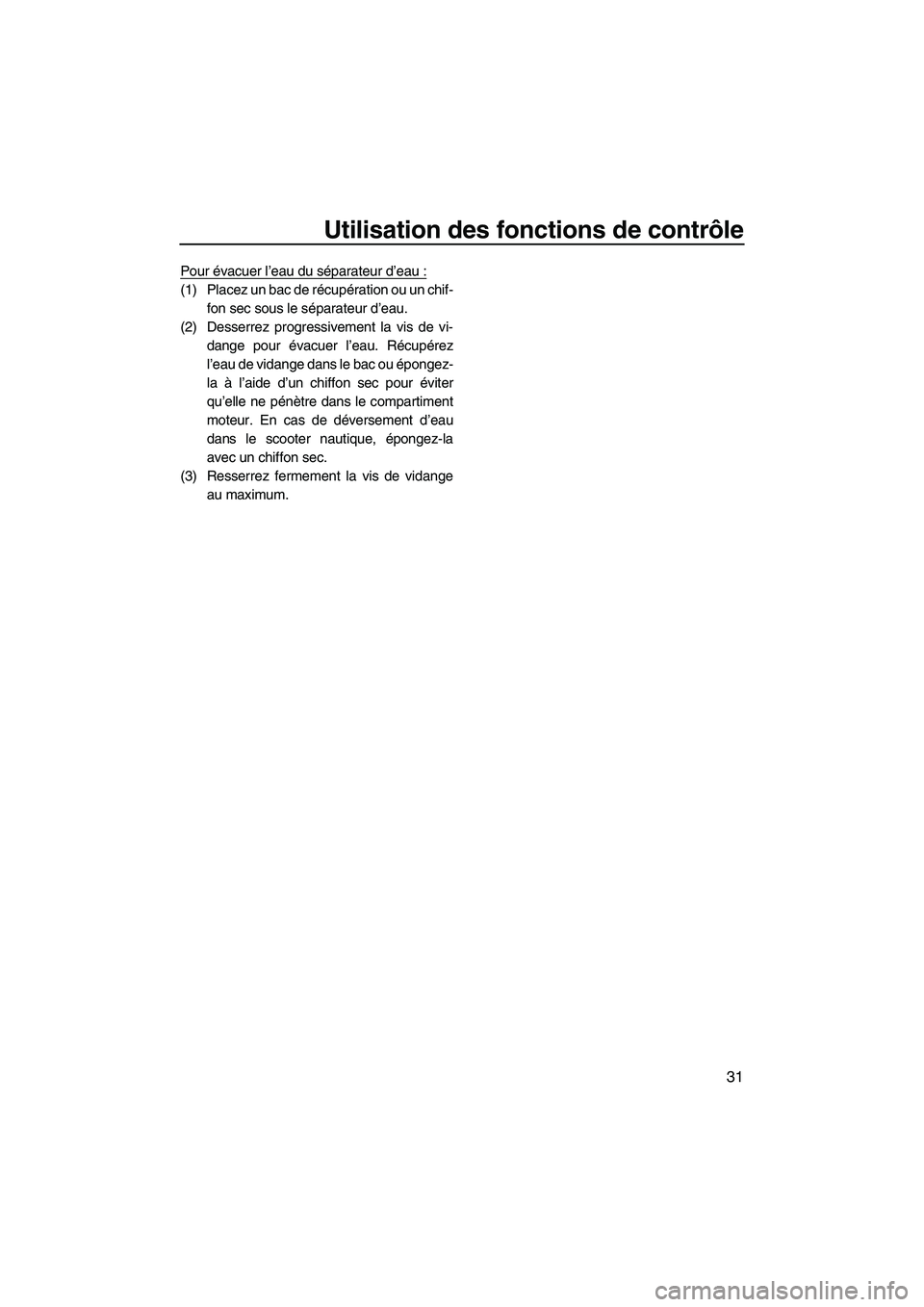

Pour évacuer l’eau du séparateur d’eau :
(1) Placez un bac de récupération ou un chif-
fon sec sous le séparateur d’eau.
(2) Desserrez progressivement la vis de vi-
dange pour évacuer l’eau. Récupérez
l’eau de vidange dans le bac ou épongez-
la à l’aide d’un chiffon sec pour éviter
qu’elle ne pénètre dans le compartiment
moteur. En cas de déversement d’eau
dans le scooter nautique, épongez-la
avec un chiffon sec.
(3) Resserrez fermement la vis de vidange
au maximum.
UF2R73F0.book Page 31 Wednesday, June 29, 2011 10:32 AM

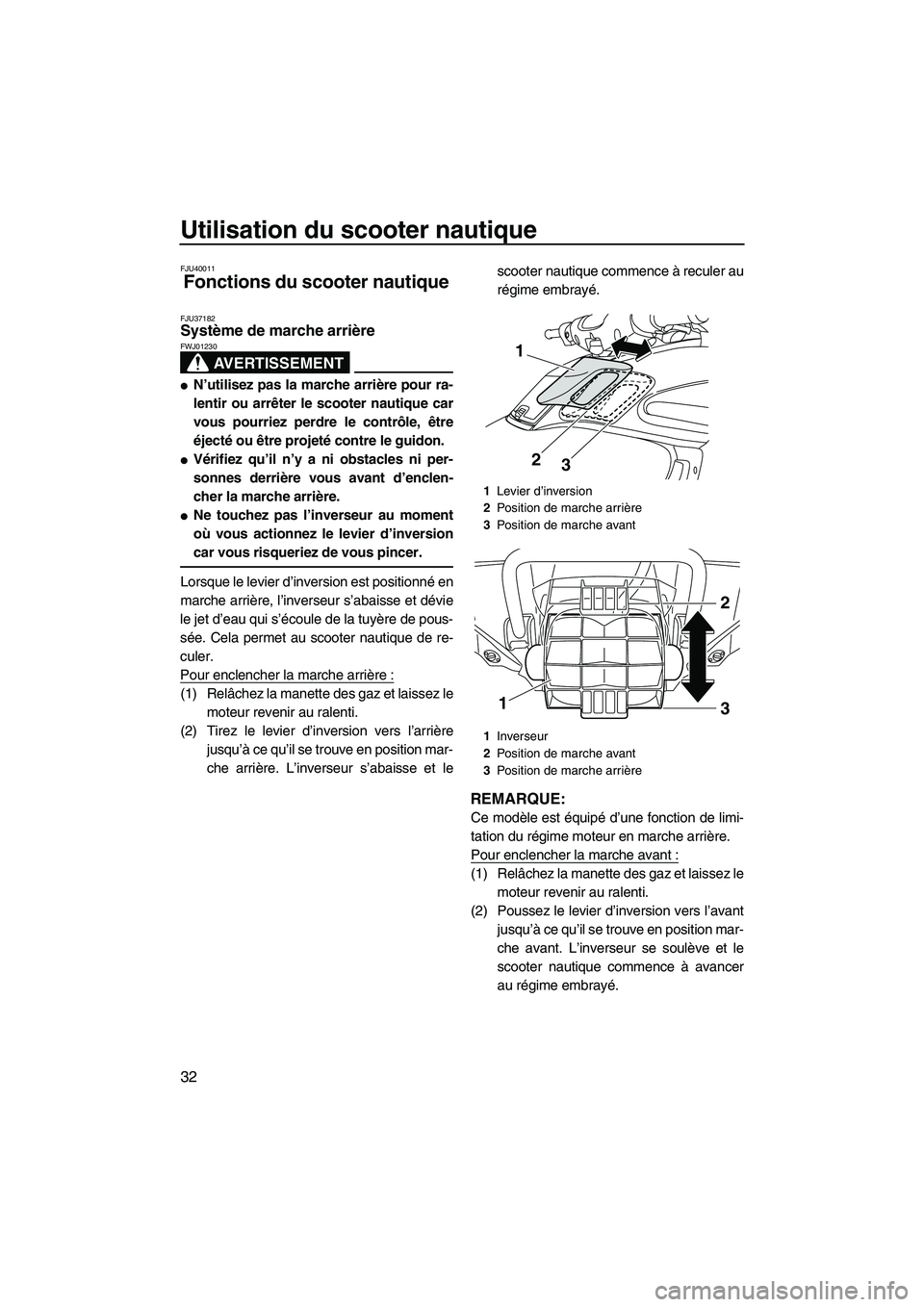

Utilisation du scooter nautique
32
FJU40011
Fonctions du scooter nautique
FJU37182Système de marche arrière
AVERTISSEMENT
FWJ01230

N’utilisez pas la marche arrière pour ra-
lentir ou arrêter le scooter nautique car
vous pourriez perdre le contrôle, être
éjecté ou être projeté contre le guidon.

Vérifiez qu’il n’y a ni obstacles ni per-
sonnes derrière vous avant d’enclen-
cher la marche arrière.

Ne touchez pas l’inverseur au moment
où vous actionnez le levier d’inversion
car vous risqueriez de vous pincer.
Lorsque le levier d’inversion est positionné en
marche arrière, l’inverseur s’abaisse et dévie
le jet d’eau qui s’écoule de la tuyère de pous-
sée. Cela permet au scooter nautique de re-
culer.
Pour enclencher la marche arrière :
(1) Relâchez la manette des gaz et laissez le
moteur revenir au ralenti.
(2) Tirez le levier d’inversion vers l’arrière
jusqu’à ce qu’il se trouve en position mar-
che arrière. L’inverseur s’abaisse et lescooter nautique commence à reculer au
régime embrayé.
REMARQUE:
Ce modèle est équipé d’une fonction de limi-
tation du régime moteur en marche arrière.
Pour enclencher la marche avant :
(1) Relâchez la manette des gaz et laissez le
moteur revenir au ralenti.
(2) Poussez le levier d’inversion vers l’avant
jusqu’à ce qu’il se trouve en position mar-
che avant. L’inverseur se soulève et le
scooter nautique commence à avancer
au régime embrayé.
1Levier d’inversion
2Position de marche arrière
3Position de marche avant
1Inverseur
2Position de marche avant
3Position de marche arrière
3 2 1
12
3
UF2R73F0.book Page 32 Wednesday, June 29, 2011 10:32 AM

Utilisation du scooter nautique
33
FJU31317Système de réglage rapide de
l’assiette (QSTS)
Le sélecteur QSTS est intégré à la poignée
gauche du guidon et permet de modifier l’an-
gle vertical de la tuyère de poussée, qui règle
l’angle d’assiette du scooter nautique.
Il existe 5 positions : une neutre, 2 positions
proue abaissée (a) et (b) et 2 positions proue
relevée (c) et (d).
Positions proue abaissée (a) et (b)
La proue s’abaisse, entraînant la diminution
de l’angle d’assiette.
Le mouvement vertical de la proue est réduit
et le scooter nautique se relève plus rapide-
ment en vitesse de plané lors de l’accéléra-
tion.
Positions proue relevée (c) et (d)
La proue se relève, entraînant l’augmentation
de l’angle d’assiette.La résistance de l’eau est moins forte, ce qui
améliore les accélérations en ligne droite.REMARQUE:
Les caractéristiques de navigation du scooter
nautique dépendent de l’angle d’assiette et
varient en fonction des conditions d’utilisation.
Pour changer l’angle d’assiette :
(1) Réduisez le régime du moteur à moins de
3000 tr/min.
(2) Actionnez le levier de verrouillage du sé-
lecteur QSTS, puis tournez le sélecteur
QSTS dans la position désirée.
ATTENTION: Ne tournez pas le sélec-
teur QSTS pendant l’utilisation du
scooter nautique à un régime supé-
1Sélecteur QSTS
(c)
(d)(a)
(b)
(b)
(a) (d)
(c)
1(d)
(c)
(b)N
(a)
UF2R73F0.book Page 33 Wednesday, June 29, 2011 10:32 AM

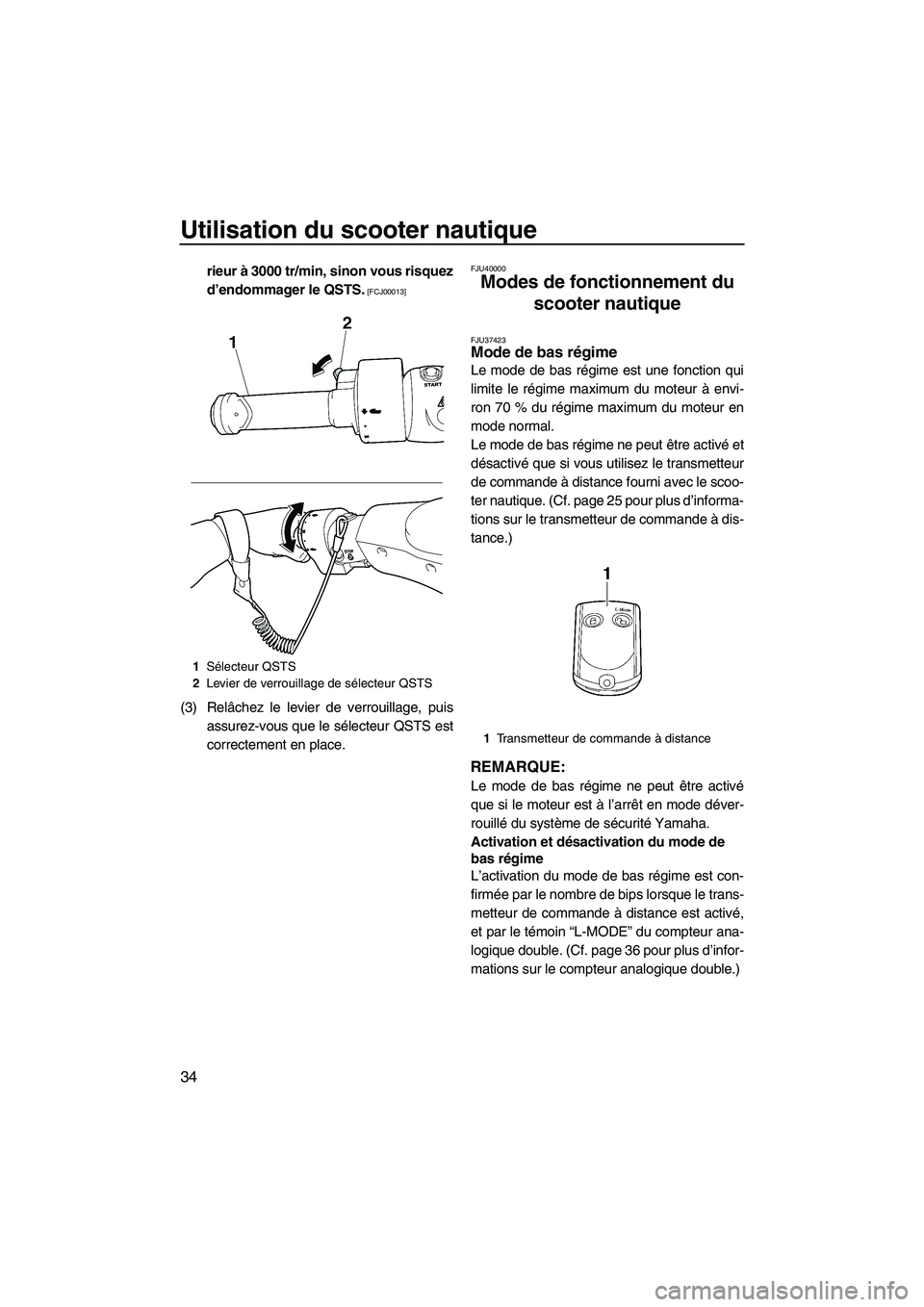

Utilisation du scooter nautique
34
rieur à 3000 tr/min, sinon vous risquez
d’endommager le QSTS.
[FCJ00013]
(3) Relâchez le levier de verrouillage, puis
assurez-vous que le sélecteur QSTS est
correctement en place.
FJU40000
Modes de fonctionnement du
scooter nautique
FJU37423Mode de bas régime
Le mode de bas régime est une fonction qui
limite le régime maximum du moteur à envi-
ron 70 % du régime maximum du moteur en
mode normal.
Le mode de bas régime ne peut être activé et
désactivé que si vous utilisez le transmetteur
de commande à distance fourni avec le scoo-
ter nautique. (Cf. page 25 pour plus d’informa-
tions sur le transmetteur de commande à dis-
tance.)
REMARQUE:
Le mode de bas régime ne peut être activé
que si le moteur est à l’arrêt en mode déver-
rouillé du système de sécurité Yamaha.
Activation et désactivation du mode de
bas régime
L’activation du mode de bas régime est con-
firmée par le nombre de bips lorsque le trans-
metteur de commande à distance est activé,
et par le témoin “L-MODE” du compteur ana-
logique double. (Cf. page 36 pour plus d’infor-
mations sur le compteur analogique double.)
1Sélecteur QSTS
2Levier de verrouillage de sélecteur QSTS
1Transmetteur de commande à distance
UF2R73F0.book Page 34 Wednesday, June 29, 2011 10:32 AM
