YAMAHA FZR SVHO 2013 Manuale duso (in Italian)

Utilizzo delle dotazioni
44

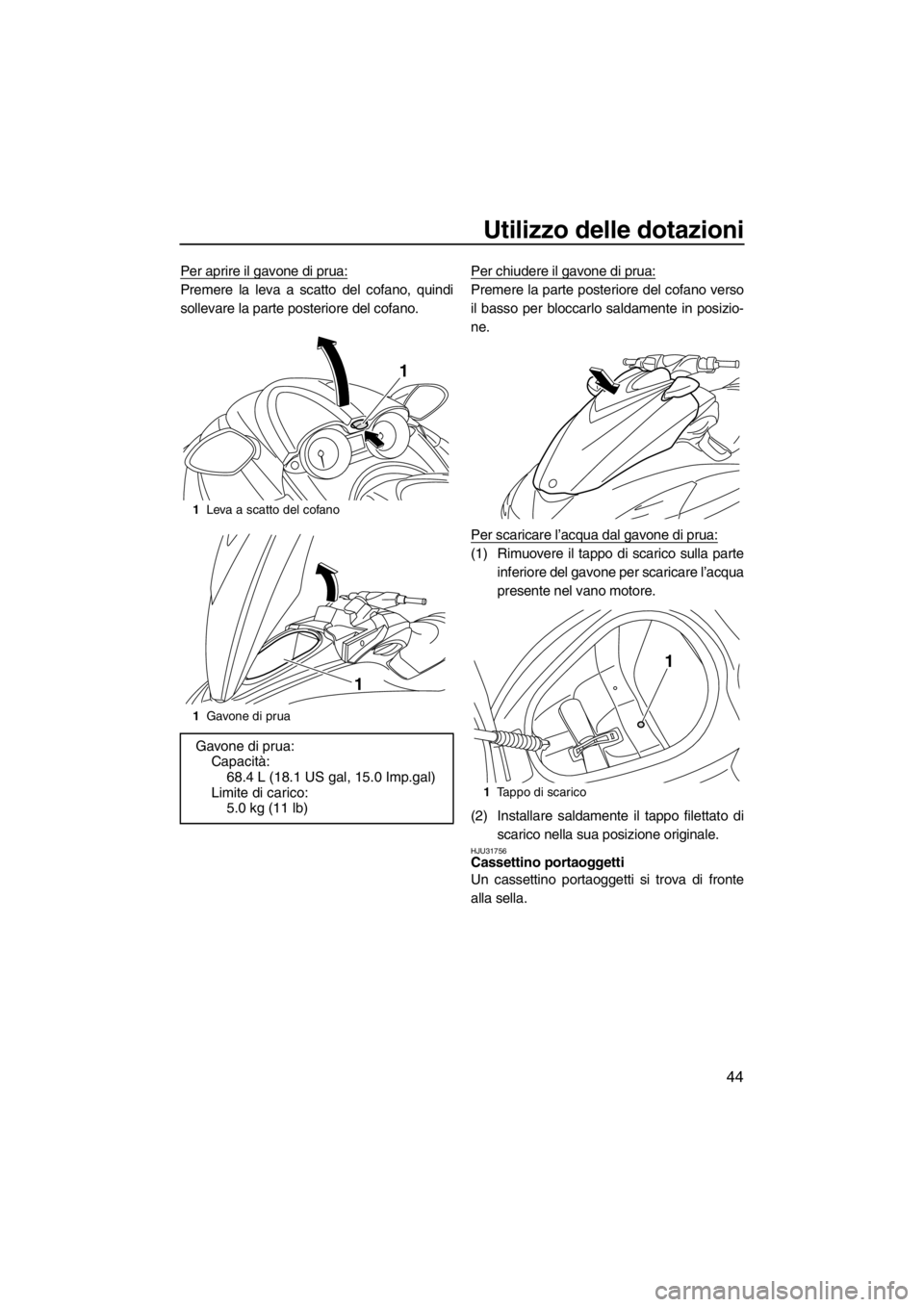

Per aprire il gavone di prua:
Premere la leva a scatto del cofano, quindi
sollevare la parte posteriore del cofano.Per chiudere il gavone di prua:Premere la parte posteriore del cofano verso
il basso per bloccarlo saldamente in posizio-
ne.
Per scaricare l’acqua dal gavone di prua:
(1) Rimuovere il tappo di scarico sulla parte
inferiore del gavone per scaricare l’acqua
presente nel vano motore.
(2) Installare saldamente il tappo filettato di
scarico nella sua posizione originale.
HJU31756Cassettino portaoggetti
Un cassettino portaoggetti si trova di fronte
alla sella.
1Leva a scatto del cofano
1Gavone di prua
Gavone di prua:
Capacità:
68.4 L (18.1 US gal, 15.0 Imp.gal)
Limite di carico:
5.0 kg (11 lb)
1
1
1Tappo di scarico
1
UF2R74H0.book Page 44 Friday, August 10, 2012 2:16 PM

Utilizzo delle dotazioni
45

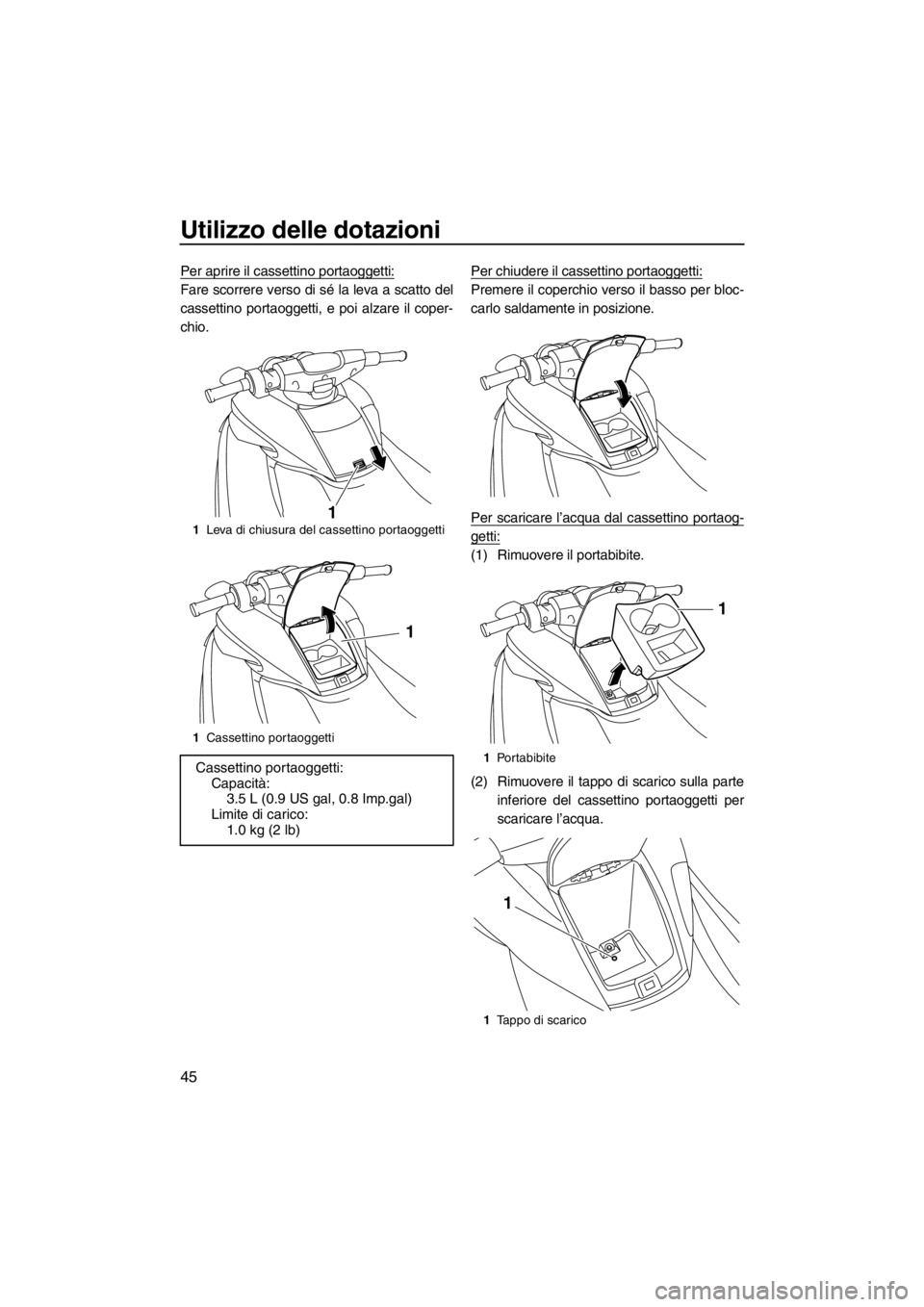

Per aprire il cassettino portaoggetti:
Fare scorrere verso di sé la leva a scatto del
cassettino portaoggetti, e poi alzare il coper-
chio.Per chiudere il cassettino portaoggetti:Premere il coperchio verso il basso per bloc-
carlo saldamente in posizione.
Per scaricare l’acqua dal cassettino portaog-
getti:
(1) Rimuovere il portabibite.
(2) Rimuovere il tappo di scarico sulla parte
inferiore del cassettino portaoggetti per
scaricare l’acqua.
1Leva di chiusura del cassettino portaoggetti
1Cassettino portaoggetti
Cassettino portaoggetti:
Capacità:
3.5 L (0.9 US gal, 0.8 Imp.gal)
Limite di carico:
1.0 kg (2 lb)
1
1
1Portabibite
1Tappo di scarico
1
1
UF2R74H0.book Page 45 Friday, August 10, 2012 2:16 PM

Utilizzo delle dotazioni
46
(3) Installare saldamente il tappo filettato di
scarico nella sua posizione originale.
(4) Installare saldamente il portabibite nella
sua posizione originale.

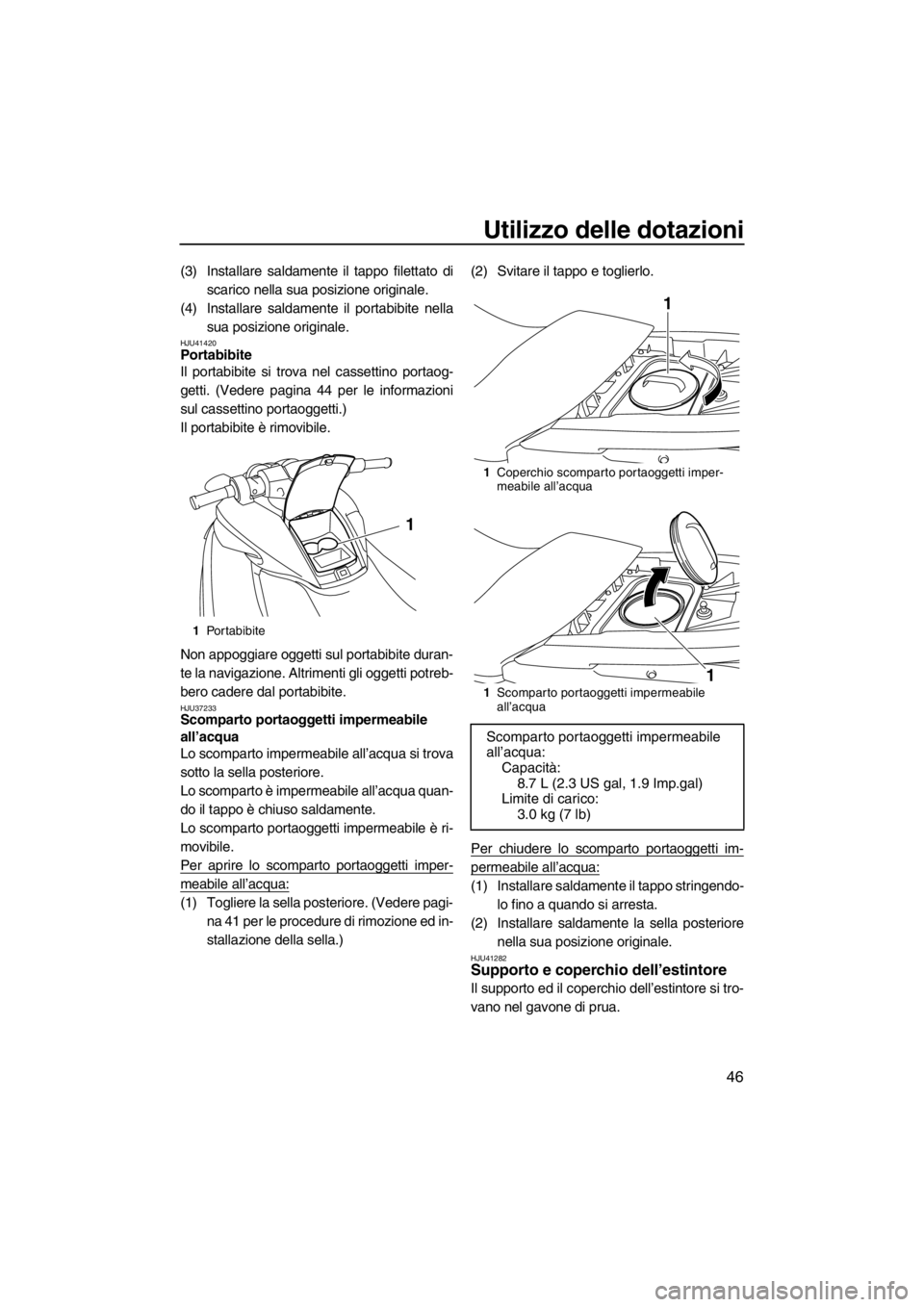

HJU41420Portabibite
Il portabibite si trova nel cassettino portaog-
getti. (Vedere pagina 44 per le informazioni
sul cassettino portaoggetti.)
Il portabibite è rimovibile.
Non appoggiare oggetti sul portabibite duran-
te la navigazione. Altrimenti gli oggetti potreb-
bero cadere dal portabibite.
HJU37233Scomparto portaoggetti impermeabile
all’acqua
Lo scomparto impermeabile all’acqua si trova
sotto la sella posteriore.
Lo scomparto è impermeabile all’acqua quan-
do il tappo è chiuso saldamente.
Lo scomparto portaoggetti impermeabile è ri-
movibile.
Per aprire lo scomparto portaoggetti imper-
meabile all’acqua:
(1) Togliere la sella posteriore. (Vedere pagi-
na 41 per le procedure di rimozione ed in-
stallazione della sella.)(2) Svitare il tappo e toglierlo.
Per chiudere lo scomparto portaoggetti im-
permeabile all’acqua:
(1) Installare saldamente il tappo stringendo-
lo fino a quando si arresta.
(2) Installare saldamente la sella posteriore
nella sua posizione originale.
HJU41282Supporto e coperchio dell’estintore
Il supporto ed il coperchio dell’estintore si tro-
vano nel gavone di prua.
1Portabibite
1
1Coperchio scomparto portaoggetti imper-
meabile all’acqua
1Scomparto portaoggetti impermeabile
all’acqua
Scomparto portaoggetti impermeabile
all’acqua:
Capacità:
8.7 L (2.3 US gal, 1.9 Imp.gal)
Limite di carico:
3.0 kg (7 lb)
1
1
UF2R74H0.book Page 46 Friday, August 10, 2012 2:16 PM

Utilizzo delle dotazioni
47

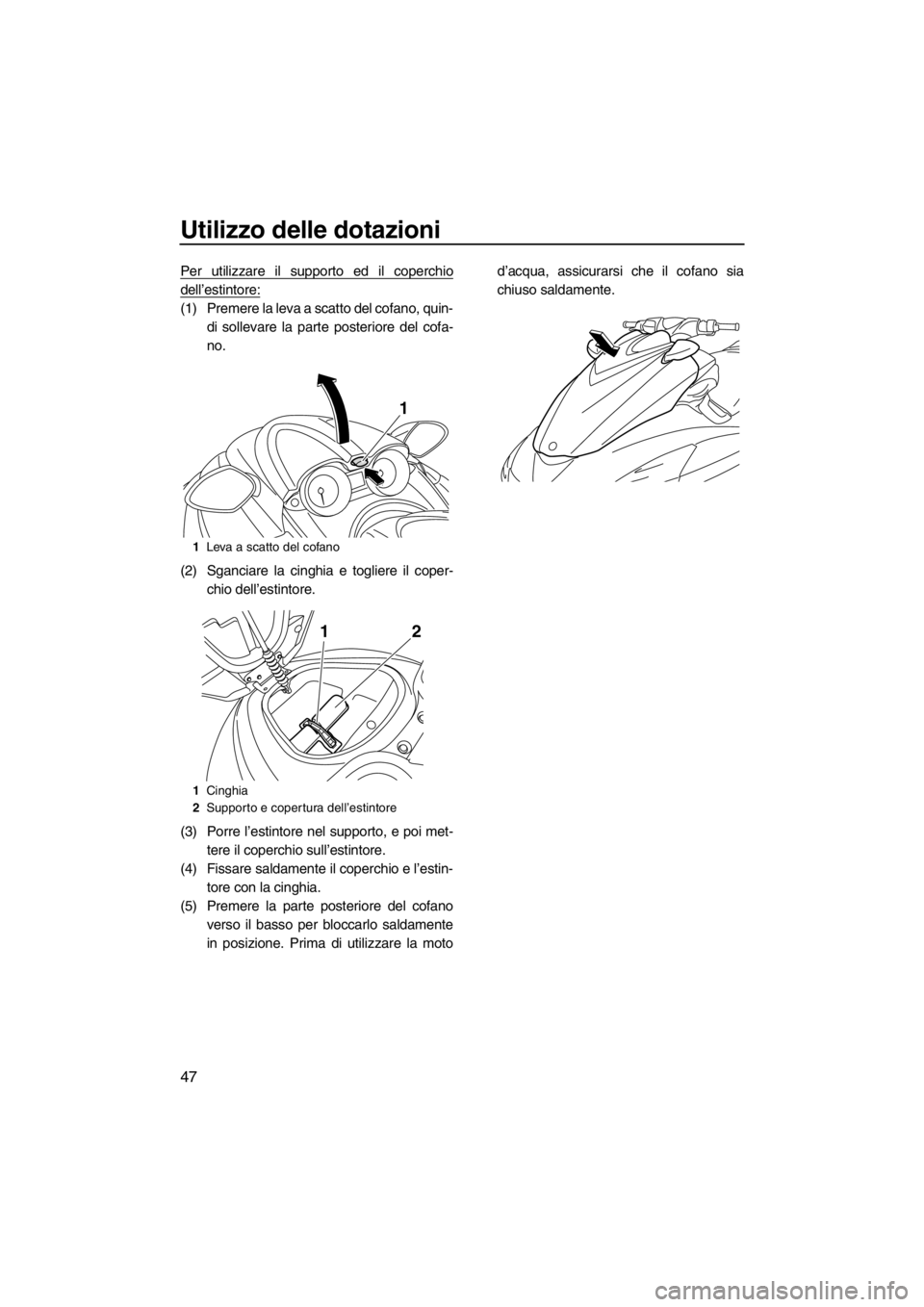

Per utilizzare il supporto ed il coperchio
dell’estintore:
(1) Premere la leva a scatto del cofano, quin-
di sollevare la parte posteriore del cofa-
no.
(2) Sganciare la cinghia e togliere il coper-
chio dell’estintore.
(3) Porre l’estintore nel supporto, e poi met-
tere il coperchio sull’estintore.
(4) Fissare saldamente il coperchio e l’estin-
tore con la cinghia.
(5) Premere la parte posteriore del cofano
verso il basso per bloccarlo saldamente
in posizione. Prima di utilizzare la motod’acqua, assicurarsi che il cofano sia
chiuso saldamente.
1Leva a scatto del cofano
1Cinghia
2Supporto e copertura dell’estintore
1
12
UF2R74H0.book Page 47 Friday, August 10, 2012 2:16 PM

Requisiti per il funzionamento ed il comando
48
HJU31822
Requisiti relativi al carburante HJU41291Carburante
AVVERTENZA
HWJ00282
●La benzina ed i vapori di benzina sono
estremamente infiammabili. Per evitare
incendi e esplosioni e per ridurre il ri-
schio di infortuni durante il rifornimento,
rispettare queste istruzioni.
●La benzina è velenosa e può provocare
infortuni o la morte. Maneggiare la ben-
zina con cautela. Non aspirare mai la
benzina con la bocca. In caso di inge-
stione di benzina, di aspirazione di una
forte quantità di vapori di benzina, o se
la benzina entra negli occhi, farsi vedere
immediatamente dal proprio medico. Se
si sparge benzina sulla pelle, lavarsi con
acqua e sapone. Se si sparge benzina
sugli abiti, cambiarli.
ATTENZIONE
HCJ00321
●Non utilizzare benzina con piombo. La
benzina con piombo può danneggiare
seriamente il motore.
●Evitare la penetrazione di acqua o di cor-
pi estranei nel serbatoio del carburante.
Se contaminato, il carburante può pro-
vocare prestazioni scarse e danneggia-
menti del motore. Usare soltanto
benzina nuova che sia stata conservata
in contenitori puliti.
Carburante a base di alcool
Vi sono due tipi di carburante a base di alcool:
quello contenente etanolo e quello contenen-
te metanolo.
Si può usare il carburante contenente etanolo
se il contenuto di etanolo non supera il 10%
ed il carburante è conforme al numero di otta-
no minimo. L’E-85 è una miscela di carburan-
te contenente l’85% di etanolo e pertanto non
deve venire usato in questa moto d’acqua.
Tutte le miscele all’etanolo che contengono
più del 10% di etanolo possono provocare il
danneggiamento del circuito del carburante o
problemi nelle prestazioni del motore.
La Yamaha sconsiglia il carburante a base di
alcool contenente metanolo perchè può pro-
vocare il danneggiamento del circuito del car-
burante e problemi nelle prestazioni del
motore.
Per riempire il serbatoio carburante:
(1) Prima del rifornimento, spegnere il moto-
re. Non stare in piedi o seduti sulla moto
d’acqua. Non effettuare mai il rifornimen-
to mentre si fuma, o in vicinanza di scin-
tille, fiamme libere, o altre fonti di
accensione.
(2) Posizionare la moto d’acqua in una zona
ben ventilata ed in posizione orizzontale.
(3) Rimuovere le selle, e poi controllare il li-
vello del carburante. (Vedere pagina 41
per le procedure di rimozione ed installa-
zione della sella.)
Carburante consigliato:
Benzina normale senza piombo con
un minimo numero di ottano pari a
86
(numero di ottano alla pompa) = (R
+ M)/2
90 (numero di ottano controllato)
UF2R74H0.book Page 48 Friday, August 10, 2012 2:16 PM

Requisiti per il funzionamento ed il comando
49

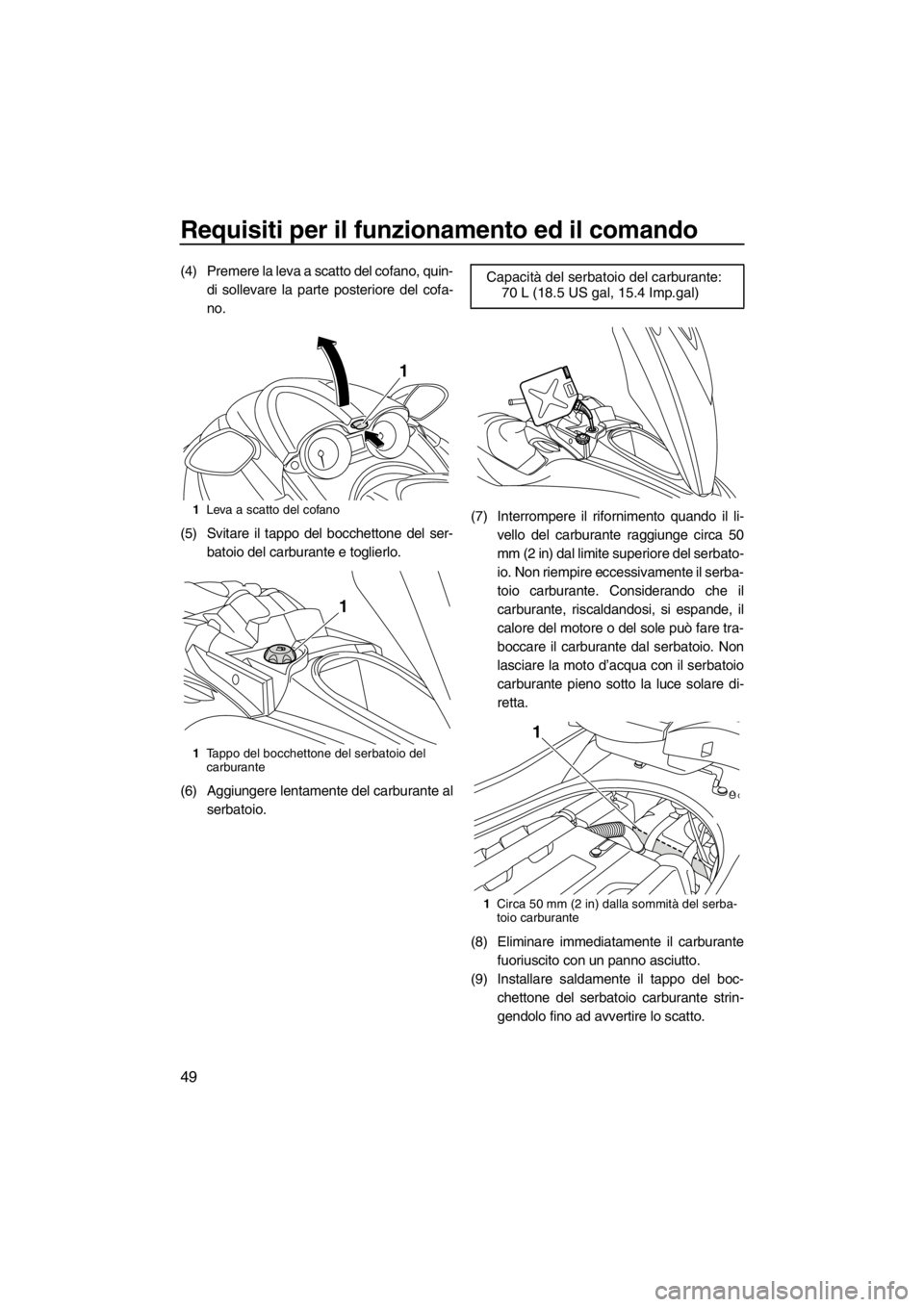

(4) Premere la leva a scatto del cofano, quin-
di sollevare la parte posteriore del cofa-
no.
(5) Svitare il tappo del bocchettone del ser-
batoio del carburante e toglierlo.
(6) Aggiungere lentamente del carburante al
serbatoio.(7) Interrompere il rifornimento quando il li-
vello del carburante raggiunge circa 50
mm (2 in) dal limite superiore del serbato-
io. Non riempire eccessivamente il serba-
toio carburante. Considerando che il
carburante, riscaldandosi, si espande, il
calore del motore o del sole può fare tra-
boccare il carburante dal serbatoio. Non
lasciare la moto d’acqua con il serbatoio
carburante pieno sotto la luce solare di-
retta.
(8) Eliminare immediatamente il carburante
fuoriuscito con un panno asciutto.
(9) Installare saldamente il tappo del boc-
chettone del serbatoio carburante strin-
gendolo fino ad avvertire lo scatto.
1Leva a scatto del cofano
1Tappo del bocchettone del serbatoio del
carburante
1
1
Capacità del serbatoio del carburante:
70 L (18.5 US gal, 15.4 Imp.gal)
1Circa 50 mm (2 in) dalla sommità del serba-
toio carburante
1
UF2R74H0.book Page 49 Friday, August 10, 2012 2:16 PM

Requisiti per il funzionamento ed il comando
50

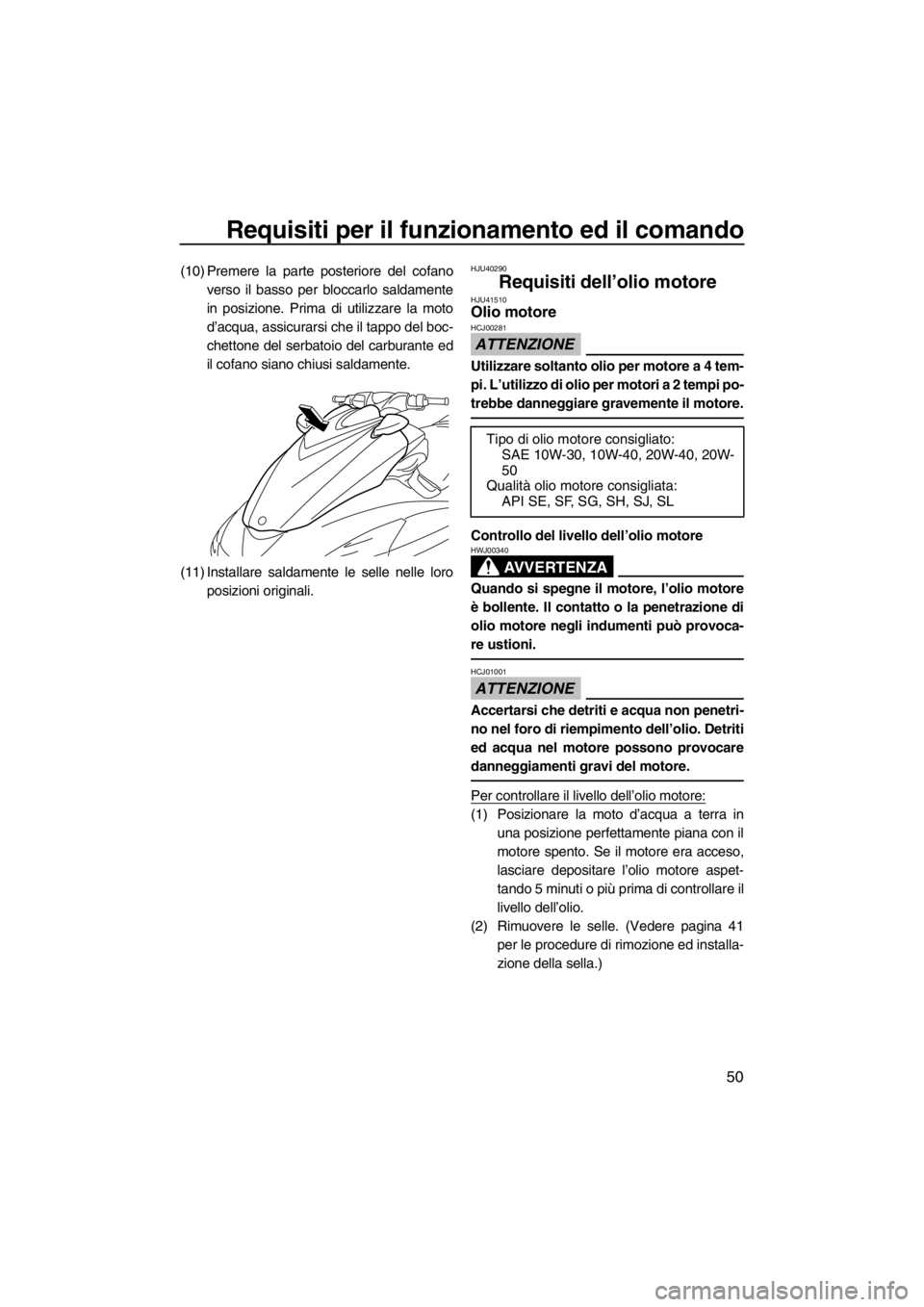

(10) Premere la parte posteriore del cofano
verso il basso per bloccarlo saldamente
in posizione. Prima di utilizzare la moto
d’acqua, assicurarsi che il tappo del boc-
chettone del serbatoio del carburante ed
il cofano siano chiusi saldamente.
(11) Installare saldamente le selle nelle loro
posizioni originali.HJU40290
Requisiti dell’olio motore HJU41510Olio motore
ATTENZIONE
HCJ00281
Utilizzare soltanto olio per motore a 4 tem-
pi. L’utilizzo di olio per motori a 2 tempi po-
trebbe danneggiare gravemente il motore.
Controllo del livello dell’olio motore
AVVERTENZA
HWJ00340
Quando si spegne il motore, l’olio motore
è bollente. Il contatto o la penetrazione di
olio motore negli indumenti può provoca-
re ustioni.
ATTENZIONE
HCJ01001
Accertarsi che detriti e acqua non penetri-
no nel foro di riempimento dell’olio. Detriti
ed acqua nel motore possono provocare
danneggiamenti gravi del motore.
Per controllare il livello dell’olio motore:
(1) Posizionare la moto d’acqua a terra in
una posizione perfettamente piana con il
motore spento. Se il motore era acceso,
lasciare depositare l’olio motore aspet-
tando 5 minuti o più prima di controllare il
livello dell’olio.
(2) Rimuovere le selle. (Vedere pagina 41
per le procedure di rimozione ed installa-
zione della sella.)
Tipo di olio motore consigliato:
SAE 10W-30, 10W-40, 20W-40, 20W-
50
Qualità olio motore consigliata:
API SE, SF, SG, SH, SJ, SL
UF2R74H0.book Page 50 Friday, August 10, 2012 2:16 PM

Requisiti per il funzionamento ed il comando
51

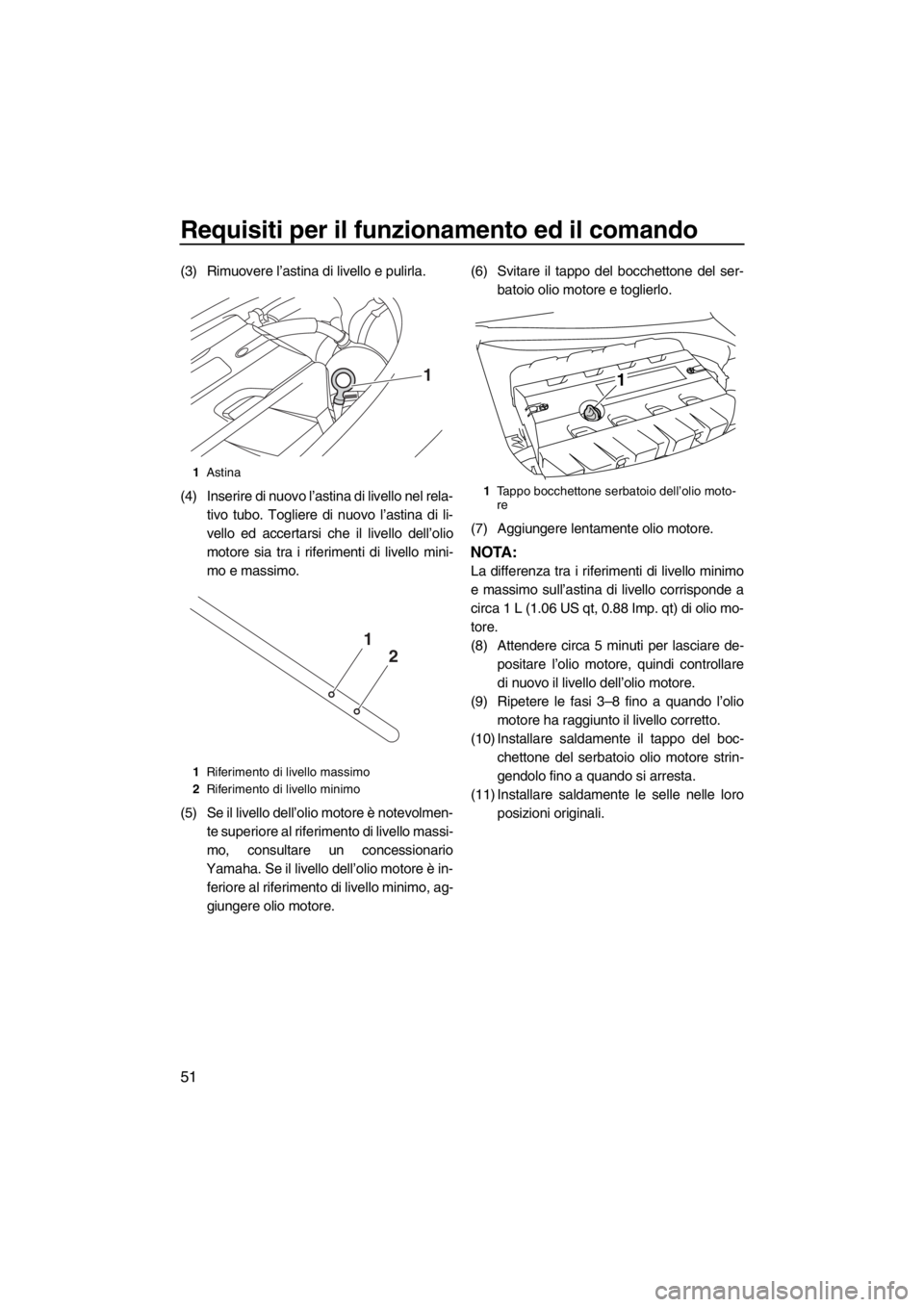

(3) Rimuovere l’astina di livello e pulirla.
(4) Inserire di nuovo l’astina di livello nel rela-
tivo tubo. Togliere di nuovo l’astina di li-
vello ed accertarsi che il livello dell’olio
motore sia tra i riferimenti di livello mini-
mo e massimo.
(5) Se il livello dell’olio motore è notevolmen-
te superiore al riferimento di livello massi-
mo, consultare un concessionario
Yamaha. Se il livello dell’olio motore è in-
feriore al riferimento di livello minimo, ag-
giungere olio motore.(6) Svitare il tappo del bocchettone del ser-
batoio olio motore e toglierlo.
(7) Aggiungere lentamente olio motore.
NOTA:
La differenza tra i riferimenti di livello minimo
e massimo sull’astina di livello corrisponde a
circa 1 L (1.06 US qt, 0.88 Imp. qt) di olio mo-
tore.
(8) Attendere circa 5 minuti per lasciare de-
positare l’olio motore, quindi controllare
di nuovo il livello dell’olio motore.
(9) Ripetere le fasi 3–8 fino a quando l’olio
motore ha raggiunto il livello corretto.
(10) Installare saldamente il tappo del boc-
chettone del serbatoio olio motore strin-
gendolo fino a quando si arresta.
(11) Installare saldamente le selle nelle loro
posizioni originali.
1Astina
1Riferimento di livello massimo
2Riferimento di livello minimo
1
2
1
1Tappo bocchettone serbatoio dell’olio moto-
re
1
UF2R74H0.book Page 51 Friday, August 10, 2012 2:16 PM

Requisiti per il funzionamento ed il comando
52
HJU40021

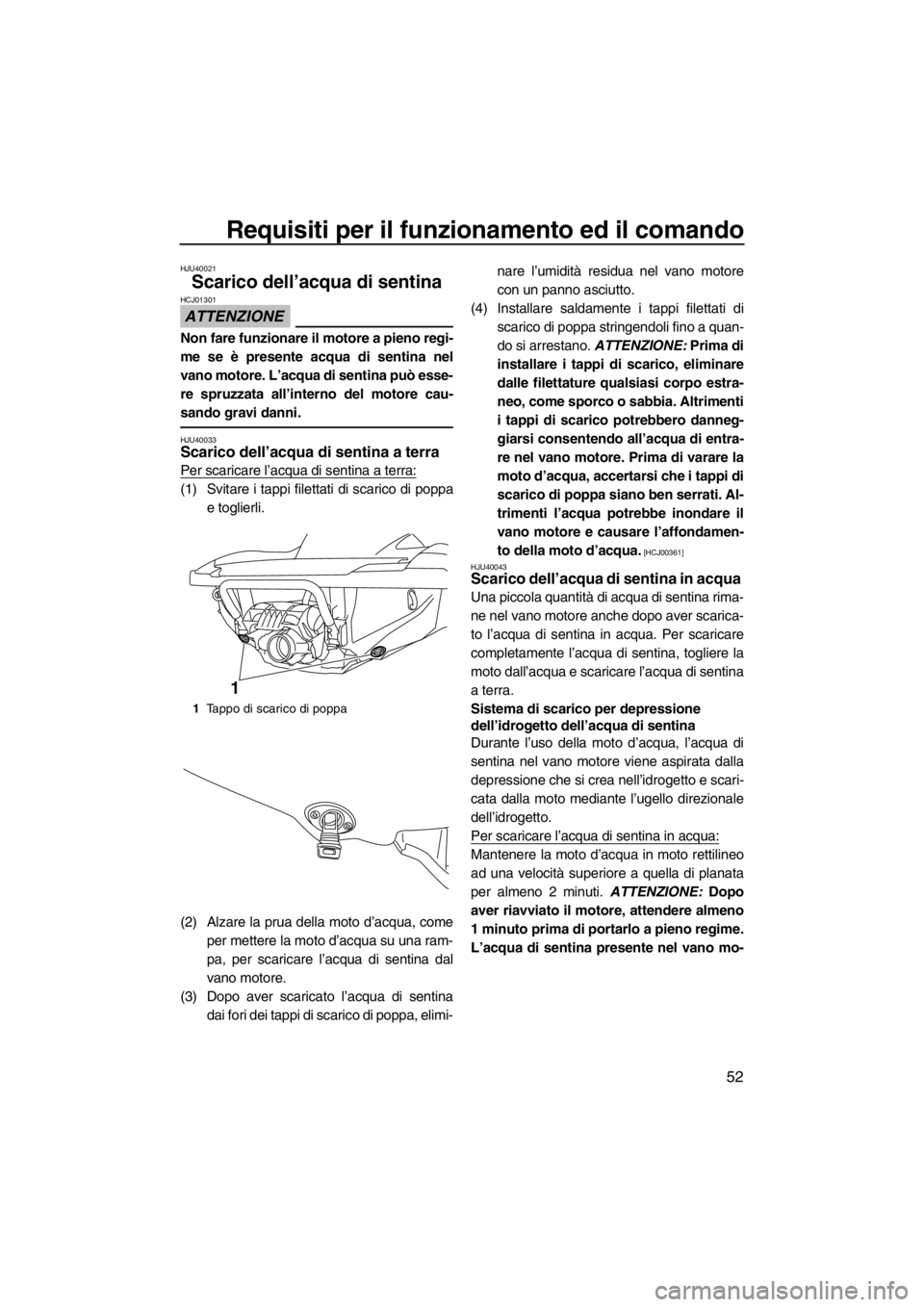

Scarico dell’acqua di sentina
ATTENZIONE
HCJ01301
Non fare funzionare il motore a pieno regi-
me se è presente acqua di sentina nel
vano motore. L’acqua di sentina può esse-
re spruzzata all’interno del motore cau-
sando gravi danni.
HJU40033Scarico dell’acqua di sentina a terra
Per scaricare l’acqua di sentina a terra:
(1) Svitare i tappi filettati di scarico di poppa
e toglierli.
(2) Alzare la prua della moto d’acqua, come
per mettere la moto d’acqua su una ram-
pa, per scaricare l’acqua di sentina dal
vano motore.
(3) Dopo aver scaricato l’acqua di sentina
dai fori dei tappi di scarico di poppa, elimi-nare l’umidità residua nel vano motore
con un panno asciutto.
(4) Installare saldamente i tappi filettati di
scarico di poppa stringendoli fino a quan-
do si arrestano. ATTENZIONE: Prima di
installare i tappi di scarico, eliminare
dalle filettature qualsiasi corpo estra-
neo, come sporco o sabbia. Altrimenti
i tappi di scarico potrebbero danneg-
giarsi consentendo all’acqua di entra-
re nel vano motore. Prima di varare la
moto d’acqua, accertarsi che i tappi di
scarico di poppa siano ben serrati. Al-
trimenti l’acqua potrebbe inondare il
vano motore e causare l’affondamen-
to della moto d’acqua.
[HCJ00361]
HJU40043
Scarico dell’acqua di sentina in acqua
Una piccola quantità di acqua di sentina rima-
ne nel vano motore anche dopo aver scarica-
to l’acqua di sentina in acqua. Per scaricare
completamente l’acqua di sentina, togliere la
moto dall’acqua e scaricare l’acqua di sentina
a terra.
Sistema di scarico per depressione
dell’idrogetto dell’acqua di sentina
Durante l’uso della moto d’acqua, l’acqua di
sentina nel vano motore viene aspirata dalla
depressione che si crea nell’idrogetto e scari-
cata dalla moto mediante l’ugello direzionale
dell’idrogetto.

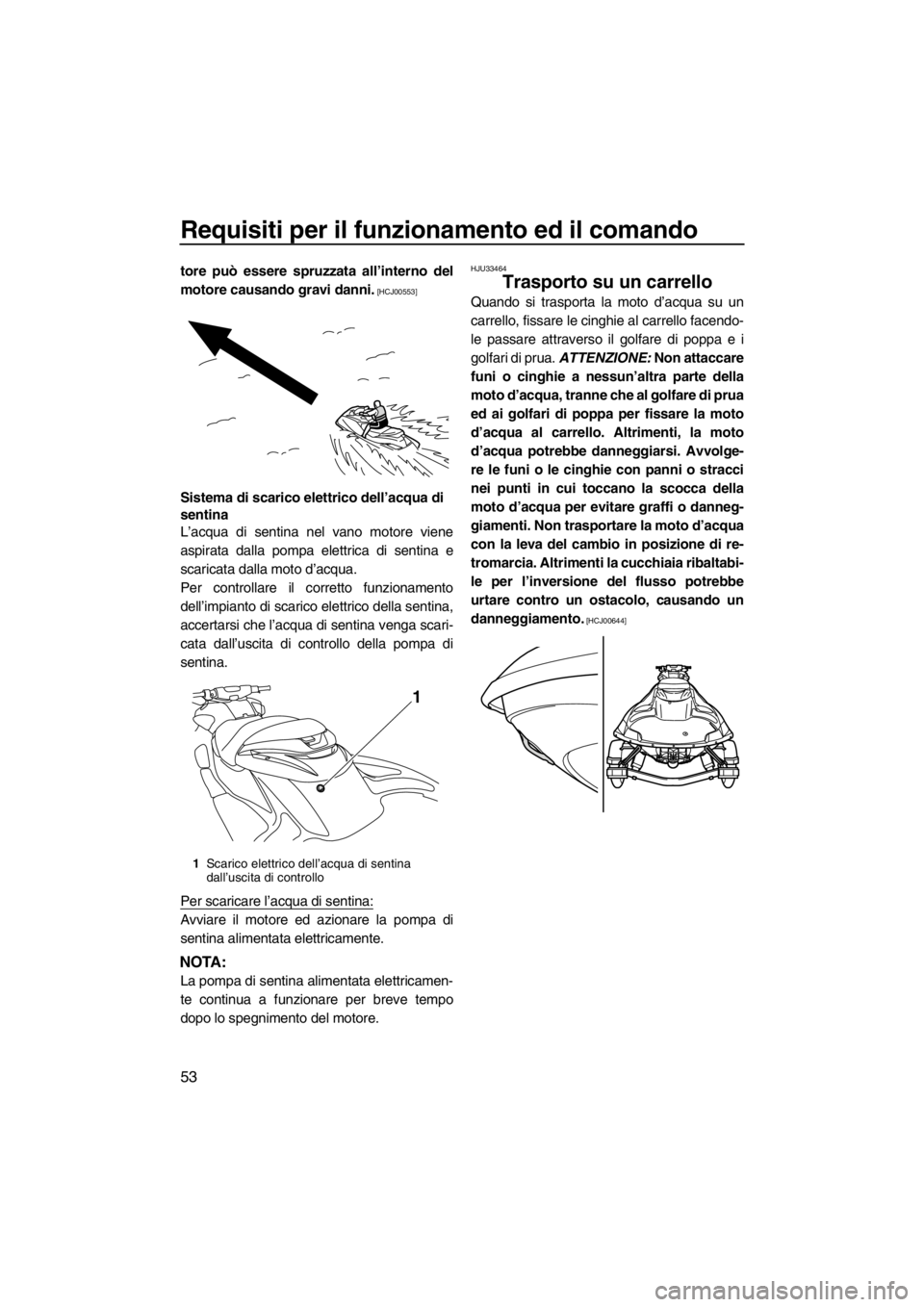

Per scaricare l’acqua di sentina in acqua:
Mantenere la moto d’acqua in moto rettilineo
ad una velocità superiore a quella di planata
per almeno 2 minuti. ATTENZIONE: Dopo
aver riavviato il motore, attendere almeno
1 minuto prima di portarlo a pieno regime.
L’acqua di sentina presente nel vano mo-
1Tappo di scarico di poppa
1
UF2R74H0.book Page 52 Friday, August 10, 2012 2:16 PM

Requisiti per il funzionamento ed il comando
53
tore può essere spruzzata all’interno del
motore causando gravi danni.
[HCJ00553]
Sistema di scarico elettrico dell’acqua di
sentina
L’acqua di sentina nel vano motore viene
aspirata dalla pompa elettrica di sentina e
scaricata dalla moto d’acqua.
Per controllare il corretto funzionamento
dell’impianto di scarico elettrico della sentina,
accertarsi che l’acqua di sentina venga scari-
cata dall’uscita di controllo della pompa di
sentina.
Per scaricare l’acqua di sentina:
Avviare il motore ed azionare la pompa di
sentina alimentata elettricamente.
NOTA:
La pompa di sentina alimentata elettricamen-
te continua a funzionare per breve tempo
dopo lo spegnimento del motore.
HJU33464
Trasporto su un carrello
Quando si trasporta la moto d’acqua su un
carrello, fissare le cinghie al carrello facendo-
le passare attraverso il golfare di poppa e i
golfari di prua. ATTENZIONE: Non attaccare
funi o cinghie a nessun’altra parte della
moto d’acqua, tranne che al golfare di prua
ed ai golfari di poppa per fissare la moto
d’acqua al carrello. Altrimenti, la moto
d’acqua potrebbe danneggiarsi. Avvolge-
re le funi o le cinghie con panni o stracci
nei punti in cui toccano la scocca della
moto d’acqua per evitare graffi o danneg-
giamenti. Non trasportare la moto d’acqua
con la leva del cambio in posizione di re-
tromarcia. Altrimenti la cucchiaia ribaltabi-
le per l’inversione del flusso potrebbe
urtare contro un ostacolo, causando un
danneggiamento.
[HCJ00644]
1Scarico elettrico dell’acqua di sentina
dall’uscita di controllo
1
UF2R74H0.book Page 53 Friday, August 10, 2012 2:16 PM
