YAMAHA FZS 2010 Manuale de Empleo (in Spanish)

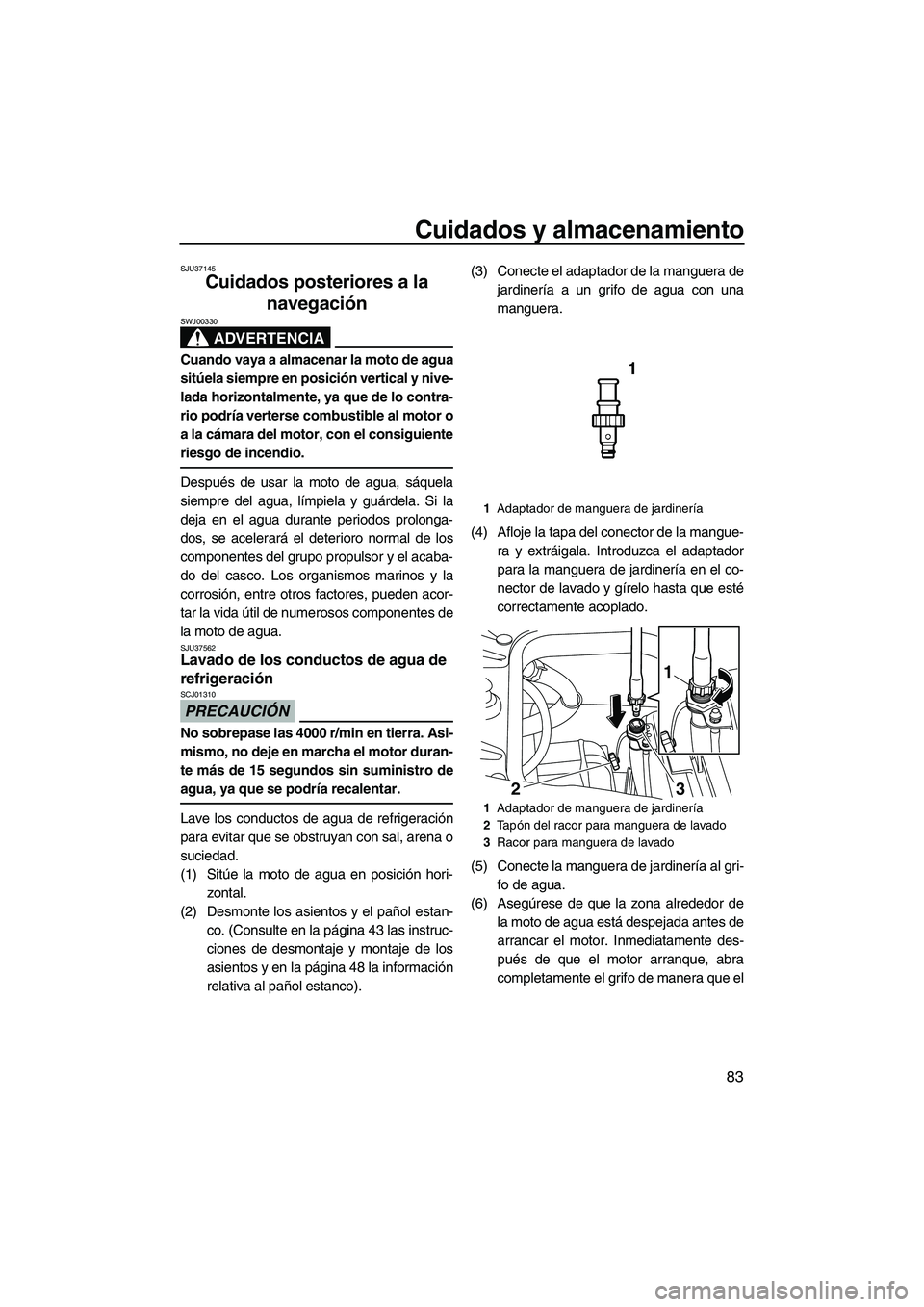

Cuidados y almacenamiento
83
SJU37145
Cuidados posteriores a la
navegación
ADVERTENCIA
SWJ00330
Cuando vaya a almacenar la moto de agua
sitúela siempre en posición vertical y nive-
lada horizontalmente, ya que de lo contra-
rio podría verterse combustible al motor o
a la cámara del motor, con el consiguiente
riesgo de incendio.
Después de usar la moto de agua, sáquela
siempre del agua, límpiela y guárdela. Si la
deja en el agua durante periodos prolonga-
dos, se acelerará el deterioro normal de los
componentes del grupo propulsor y el acaba-
do del casco. Los organismos marinos y la
corrosión, entre otros factores, pueden acor-
tar la vida útil de numerosos componentes de
la moto de agua.
SJU37562Lavado de los conductos de agua de
refrigeración
PRECAUCIÓN
SCJ01310
No sobrepase las 4000 r/min en tierra. Asi-
mismo, no deje en marcha el motor duran-
te más de 15 segundos sin suministro de
agua, ya que se podría recalentar.
Lave los conductos de agua de refrigeración
para evitar que se obstruyan con sal, arena o
suciedad.
(1) Sitúe la moto de agua en posición hori-
zontal.
(2) Desmonte los asientos y el pañol estan-
co. (Consulte en la página 43 las instruc-
ciones de desmontaje y montaje de los
asientos y en la página 48 la información
relativa al pañol estanco).(3) Conecte el adaptador de la manguera de
jardinería a un grifo de agua con una
manguera.
(4) Afloje la tapa del conector de la mangue-
ra y extráigala. Introduzca el adaptador
para la manguera de jardinería en el co-
nector de lavado y gírelo hasta que esté
correctamente acoplado.
(5) Conecte la manguera de jardinería al gri-
fo de agua.
(6) Asegúrese de que la zona alrededor de
la moto de agua está despejada antes de
arrancar el motor. Inmediatamente des-
pués de que el motor arranque, abra
completamente el grifo de manera que el
1Adaptador de manguera de jardinería
1Adaptador de manguera de jardinería
2Ta pón del racor para manguera de lavado
3Racor para manguera de lavado
231
UF2C71S0.book Page 83 Tuesday, July 14, 2009 11:41 AM

Cuidados y almacenamiento
84

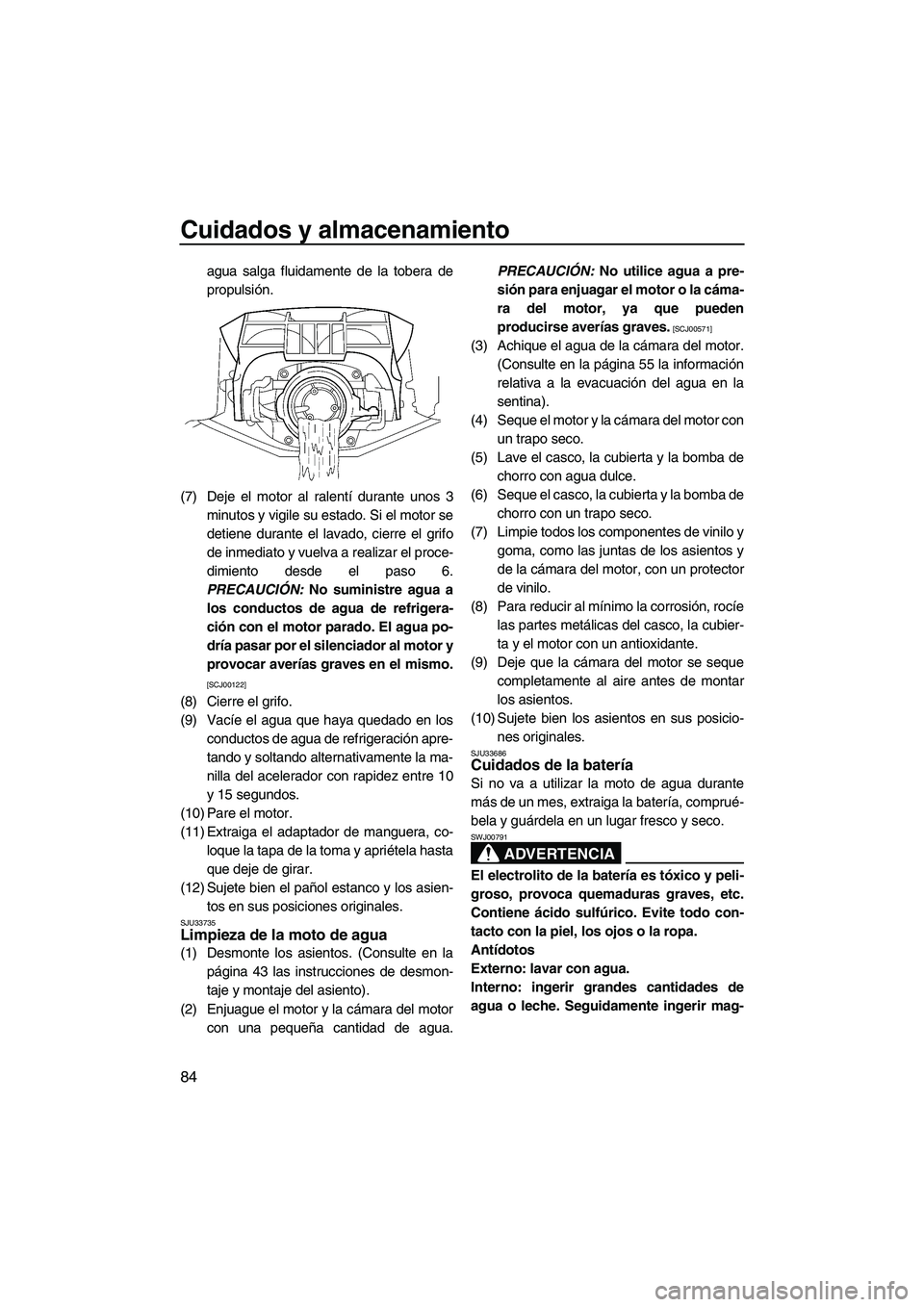

agua salga fluidamente de la tobera de
propulsión.
(7) Deje el motor al ralentí durante unos 3
minutos y vigile su estado. Si el motor se
detiene durante el lavado, cierre el grifo
de inmediato y vuelva a realizar el proce-
dimiento desde el paso 6.
PRECAUCIÓN: No suministre agua a
los conductos de agua de refrigera-
ción con el motor parado. El agua po-
dría pasar por el silenciador al motor y
provocar averías graves en el mismo.
[SCJ00122]
(8) Cierre el grifo.
(9) Vacíe el agua que haya quedado en los
conductos de agua de refrigeración apre-
tando y soltando alternativamente la ma-
nilla del acelerador con rapidez entre 10
y 15 segundos.
(10) Pare el motor.
(11) Extraiga el adaptador de manguera, co-
loque la tapa de la toma y apriétela hasta
que deje de girar.
(12) Sujete bien el pañol estanco y los asien-
tos en sus posiciones originales.
SJU33735Limpieza de la moto de agua
(1) Desmonte los asientos. (Consulte en la
página 43 las instrucciones de desmon-
taje y montaje del asiento).
(2) Enjuague el motor y la cámara del motor
con una pequeña cantidad de agua.PRECAUCIÓN: No utilice agua a pre-
sión para enjuagar el motor o la cáma-
ra del motor, ya que pueden
producirse averías graves.
[SCJ00571]
(3) Achique el agua de la cámara del motor.
(Consulte en la página 55 la información
relativa a la evacuación del agua en la
sentina).
(4) Seque el motor y la cámara del motor con
un trapo seco.
(5) Lave el casco, la cubierta y la bomba de
chorro con agua dulce.
(6) Seque el casco, la cubierta y la bomba de
chorro con un trapo seco.
(7) Limpie todos los componentes de vinilo y
goma, como las juntas de los asientos y
de la cámara del motor, con un protector
de vinilo.
(8) Para reducir al mínimo la corrosión, rocíe
las partes metálicas del casco, la cubier-
ta y el motor con un antioxidante.
(9) Deje que la cámara del motor se seque
completamente al aire antes de montar
los asientos.
(10) Sujete bien los asientos en sus posicio-
nes originales.
SJU33686Cuidados de la batería
Si no va a utilizar la moto de agua durante
más de un mes, extraiga la batería, comprué-
bela y guárdela en un lugar fresco y seco.
ADVERTENCIA
SWJ00791
El electrolito de la batería es tóxico y peli-
groso, provoca quemaduras graves, etc.
Contiene ácido sulfúrico. Evite todo con-
tacto con la piel, los ojos o la ropa.
Antídotos
Externo: lavar con agua.
Interno: ingerir grandes cantidades de
agua o leche. Seguidamente ingerir mag-
UF2C71S0.book Page 84 Tuesday, July 14, 2009 11:41 AM

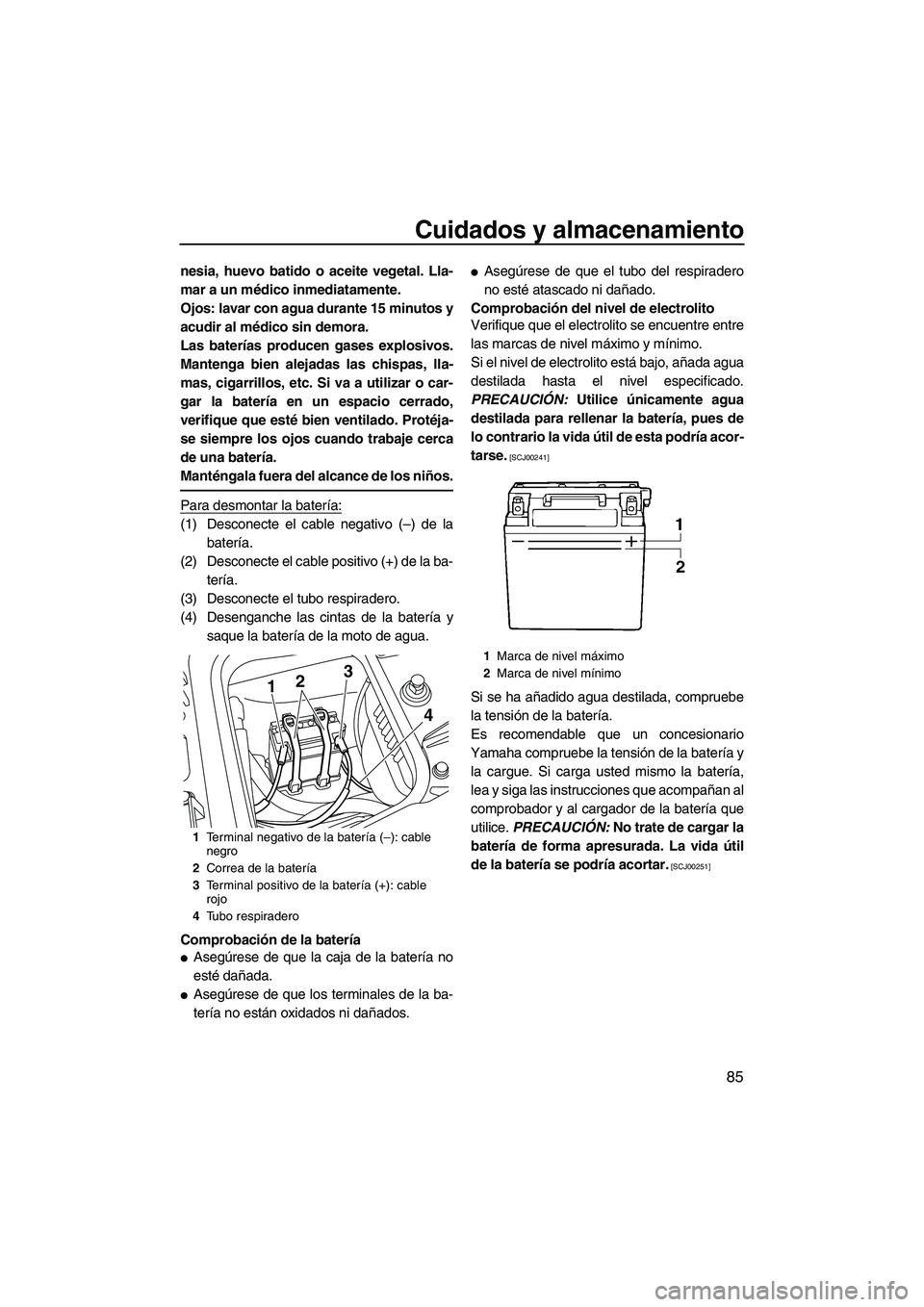

Cuidados y almacenamiento
85
nesia, huevo batido o aceite vegetal. Lla-
mar a un médico inmediatamente.
Ojos: lavar con agua durante 15 minutos y
acudir al médico sin demora.
Las baterías producen gases explosivos.
Mantenga bien alejadas las chispas, lla-
mas, cigarrillos, etc. Si va a utilizar o car-
gar la batería en un espacio cerrado,
verifique que esté bien ventilado. Protéja-
se siempre los ojos cuando trabaje cerca
de una batería.
Manténgala fuera del alcance de los niños.
Para desmontar la batería:
(1) Desconecte el cable negativo (–) de la
batería.
(2) Desconecte el cable positivo (+) de la ba-
tería.
(3) Desconecte el tubo respiradero.
(4) Desenganche las cintas de la batería y
saque la batería de la moto de agua.
Comprobación de la batería

Asegúrese de que la caja de la batería no
esté dañada.

Asegúrese de que los terminales de la ba-
tería no están oxidados ni dañados.

Asegúrese de que el tubo del respiradero
no esté atascado ni dañado.
Comprobación del nivel de electrolito
Verifique que el electrolito se encuentre entre
las marcas de nivel máximo y mínimo.
Si el nivel de electrolito está bajo, añada agua
destilada hasta el nivel especificado.
PRECAUCIÓN: Utilice únicamente agua
destilada para rellenar la batería, pues de
lo contrario la vida útil de esta podría acor-
tarse.
[SCJ00241]
Si se ha añadido agua destilada, compruebe
la tensión de la batería.
Es recomendable que un concesionario
Yamaha compruebe la tensión de la batería y
la cargue. Si carga usted mismo la batería,
lea y siga las instrucciones que acompañan al
comprobador y al cargador de la batería que
utilice. PRECAUCIÓN: No trate de cargar la
batería de forma apresurada. La vida útil
de la batería se podría acortar.
[SCJ00251]
1Terminal negativo de la batería (–): cable
negro
2Correa de la batería
3Terminal positivo de la batería (+): cable
rojo
4Tubo respiradero
132
4
1Marca de nivel máximo
2Marca de nivel mínimo
UF2C71S0.book Page 85 Tuesday, July 14, 2009 11:41 AM

Cuidados y almacenamiento
86

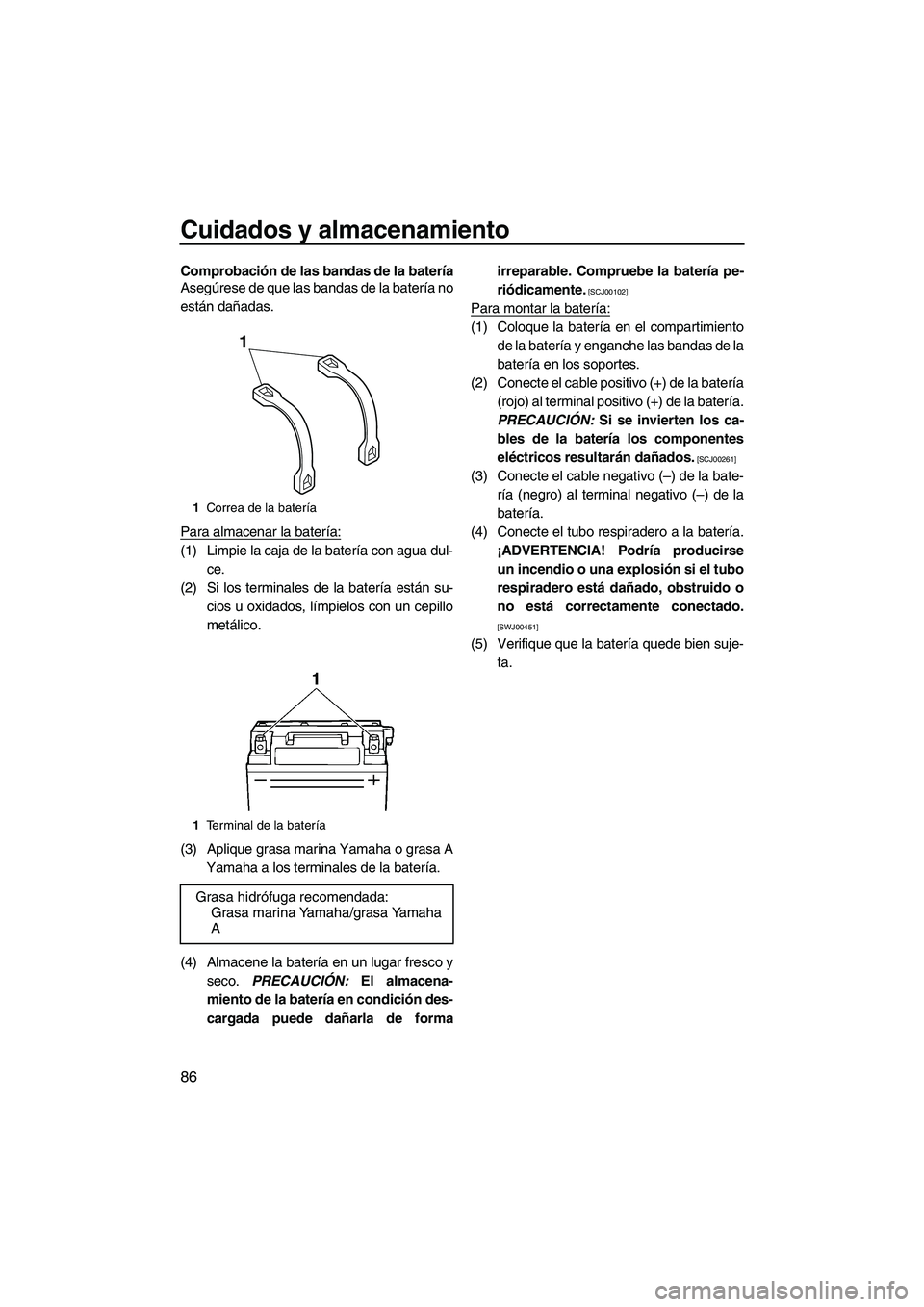

Comprobación de las bandas de la batería
Asegúrese de que las bandas de la batería no
están dañadas.
Para almacenar la batería:
(1) Limpie la caja de la batería con agua dul-
ce.
(2) Si los terminales de la batería están su-
cios u oxidados, límpielos con un cepillo
metálico.
(3) Aplique grasa marina Yamaha o grasa A
Yamaha a los terminales de la batería.
(4) Almacene la batería en un lugar fresco y
seco. PRECAUCIÓN: El almacena-
miento de la batería en condición des-
cargada puede dañarla de formairreparable. Compruebe la batería pe-
riódicamente.
[SCJ00102]
Para montar la batería:
(1) Coloque la batería en el compartimiento
de la batería y enganche las bandas de la
batería en los soportes.
(2) Conecte el cable positivo (+) de la batería
(rojo) al terminal positivo (+) de la batería.
PRECAUCIÓN: Si se invierten los ca-
bles de la batería los componentes
eléctricos resultarán dañados.
[SCJ00261]
(3) Conecte el cable negativo (–) de la bate-
ría (negro) al terminal negativo (–) de la
batería.
(4) Conecte el tubo respiradero a la batería.
¡ADVERTENCIA! Podría producirse
un incendio o una explosión si el tubo
respiradero está dañado, obstruido o
no está correctamente conectado.
[SWJ00451]
(5) Verifique que la batería quede bien suje-
ta.
1Correa de la batería
1Terminal de la batería
Grasa hidrófuga recomendada:
Grasa marina Yamaha/grasa Yamaha
A
1
UF2C71S0.book Page 86 Tuesday, July 14, 2009 11:41 AM

Cuidados y almacenamiento
87
SJU33492

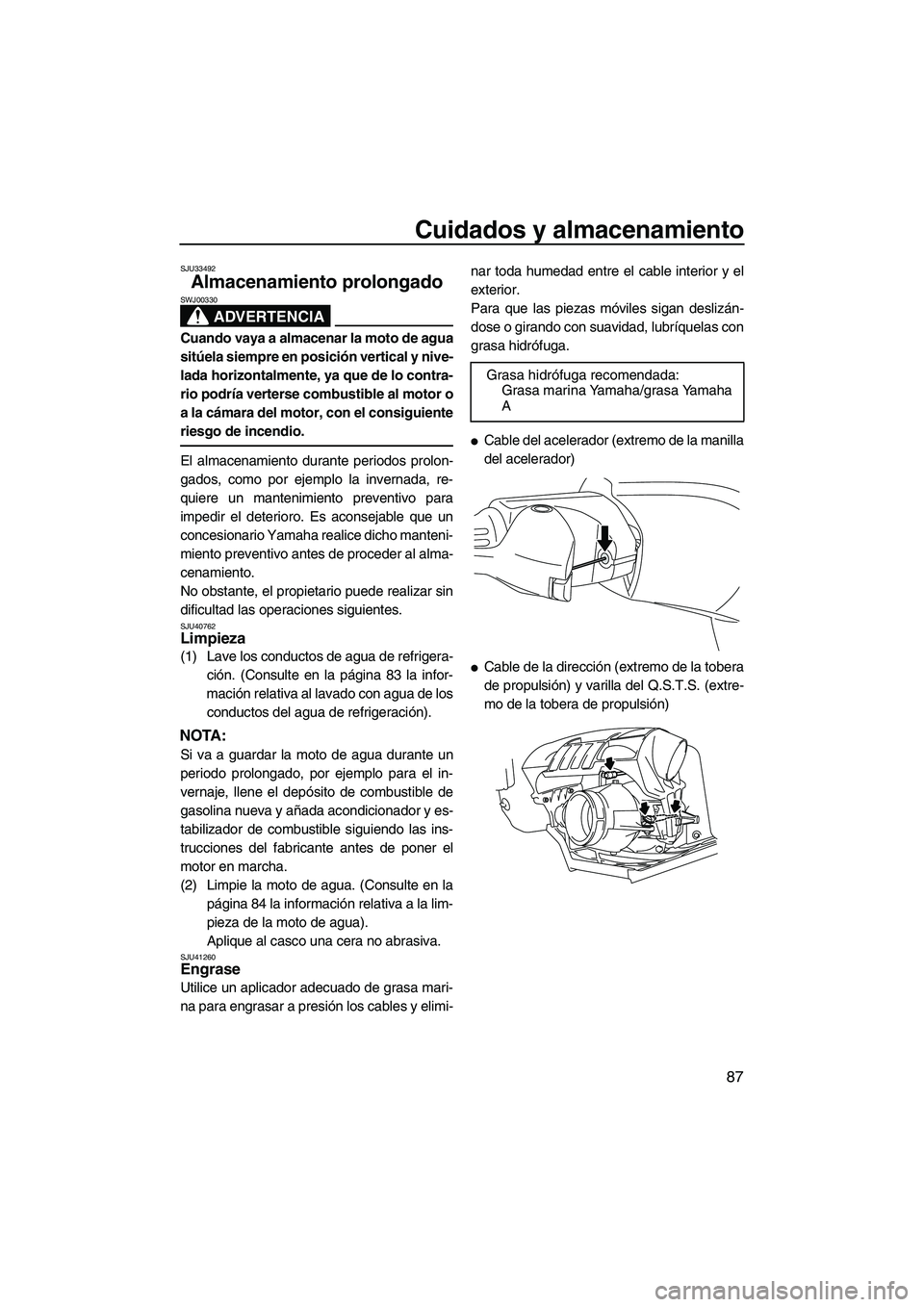

Almacenamiento prolongado
ADVERTENCIA
SWJ00330
Cuando vaya a almacenar la moto de agua
sitúela siempre en posición vertical y nive-
lada horizontalmente, ya que de lo contra-
rio podría verterse combustible al motor o
a la cámara del motor, con el consiguiente
riesgo de incendio.
El almacenamiento durante periodos prolon-
gados, como por ejemplo la invernada, re-
quiere un mantenimiento preventivo para
impedir el deterioro. Es aconsejable que un
concesionario Yamaha realice dicho manteni-
miento preventivo antes de proceder al alma-
cenamiento.
No obstante, el propietario puede realizar sin
dificultad las operaciones siguientes.
SJU40762Limpieza
(1) Lave los conductos de agua de refrigera-
ción. (Consulte en la página 83 la infor-
mación relativa al lavado con agua de los
conductos del agua de refrigeración).
NOTA:
Si va a guardar la moto de agua durante un
periodo prolongado, por ejemplo para el in-
vernaje, llene el depósito de combustible de
gasolina nueva y añada acondicionador y es-
tabilizador de combustible siguiendo las ins-
trucciones del fabricante antes de poner el
motor en marcha.
(2) Limpie la moto de agua. (Consulte en la
página 84 la información relativa a la lim-
pieza de la moto de agua).
Aplique al casco una cera no abrasiva.
SJU41260Engrase
Utilice un aplicador adecuado de grasa mari-
na para engrasar a presión los cables y elimi-nar toda humedad entre el cable interior y el
exterior.
Para que las piezas móviles sigan deslizán-
dose o girando con suavidad, lubríquelas con
grasa hidrófuga.

Cable del acelerador (extremo de la manilla
del acelerador)

Cable de la dirección (extremo de la tobera
de propulsión) y varilla del Q.S.T.S. (extre-
mo de la tobera de propulsión) Grasa hidrófuga recomendada:
Grasa marina Yamaha/grasa Yamaha
A
UF2C71S0.book Page 87 Tuesday, July 14, 2009 11:41 AM

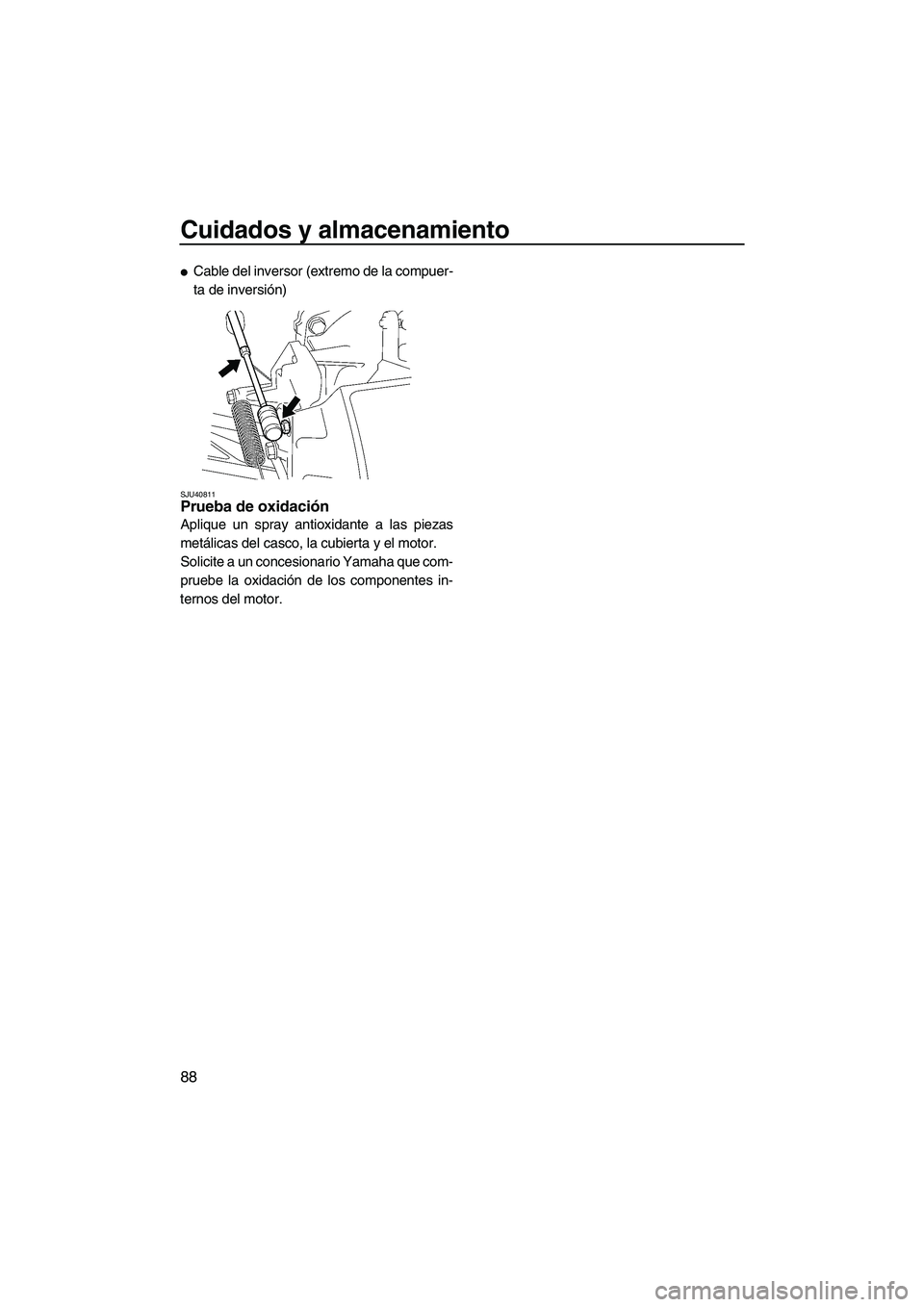

Cuidados y almacenamiento
88

Cable del inversor (extremo de la compuer-
ta de inversión)
SJU40811Prueba de oxidación
Aplique un spray antioxidante a las piezas
metálicas del casco, la cubierta y el motor.
Solicite a un concesionario Yamaha que com-
pruebe la oxidación de los componentes in-
ternos del motor.
UF2C71S0.book Page 88 Tuesday, July 14, 2009 11:41 AM

Mantenimiento
89
SJU33768

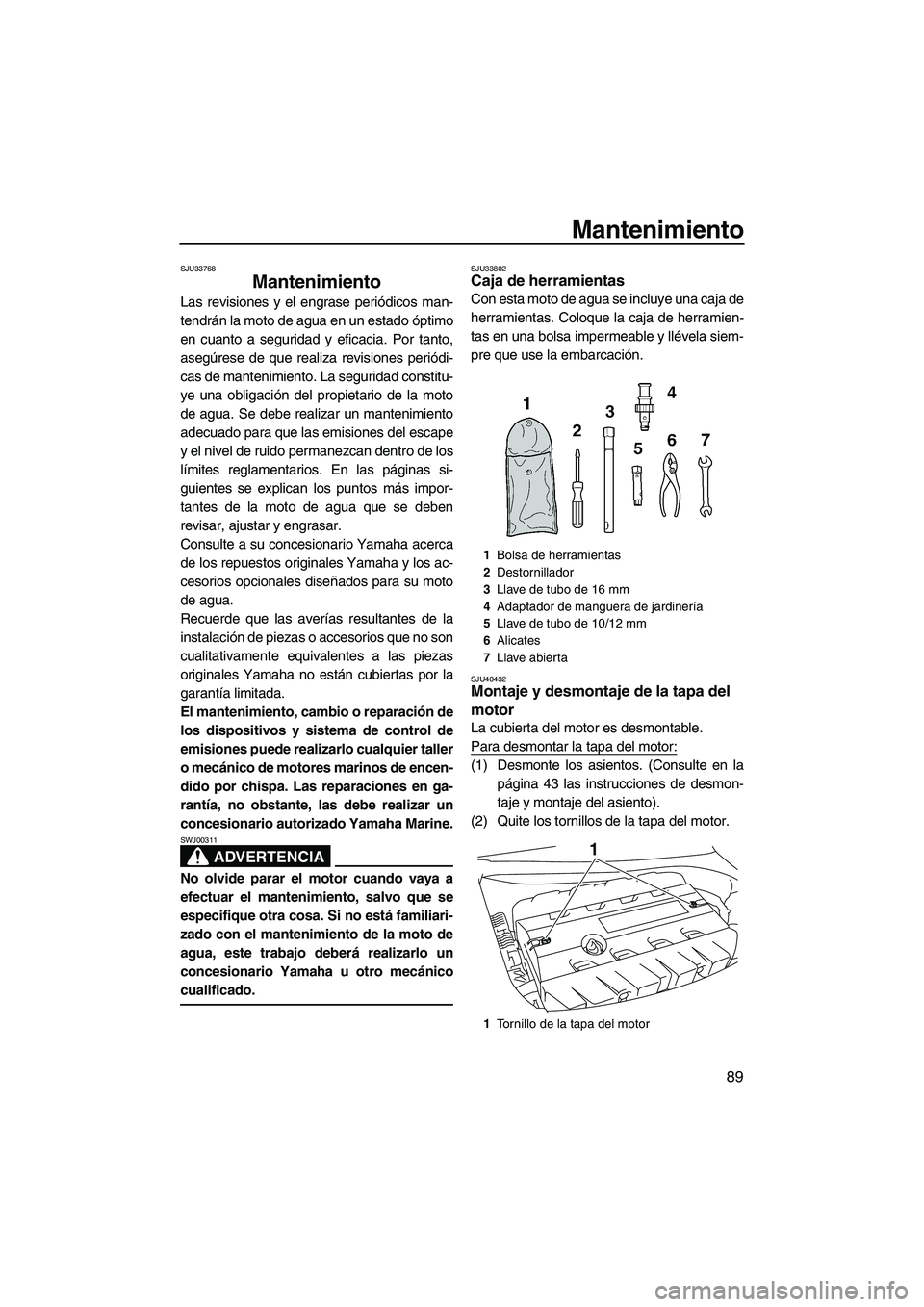

Mantenimiento
Las revisiones y el engrase periódicos man-
tendrán la moto de agua en un estado óptimo
en cuanto a seguridad y eficacia. Por tanto,
asegúrese de que realiza revisiones periódi-
cas de mantenimiento. La seguridad constitu-
ye una obligación del propietario de la moto
de agua. Se debe realizar un mantenimiento
adecuado para que las emisiones del escape
y el nivel de ruido permanezcan dentro de los
límites reglamentarios. En las páginas si-
guientes se explican los puntos más impor-
tantes de la moto de agua que se deben
revisar, ajustar y engrasar.
Consulte a su concesionario Yamaha acerca
de los repuestos originales Yamaha y los ac-
cesorios opcionales diseñados para su moto
de agua.
Recuerde que las averías resultantes de la
instalación de piezas o accesorios que no son
cualitativamente equivalentes a las piezas
originales Yamaha no están cubiertas por la
garantía limitada.
El mantenimiento, cambio o reparación de
los dispositivos y sistema de control de
emisiones puede realizarlo cualquier taller
o mecánico de motores marinos de encen-
dido por chispa. Las reparaciones en ga-
rantía, no obstante, las debe realizar un
concesionario autorizado Yamaha Marine.
ADVERTENCIA
SWJ00311
No olvide parar el motor cuando vaya a
efectuar el mantenimiento, salvo que se
especifique otra cosa. Si no está familiari-
zado con el mantenimiento de la moto de
agua, este trabajo deberá realizarlo un
concesionario Yamaha u otro mecánico
cualificado.
SJU33802Caja de herramientas
Con esta moto de agua se incluye una caja de
herramientas. Coloque la caja de herramien-
tas en una bolsa impermeable y llévela siem-
pre que use la embarcación.
SJU40432Montaje y desmontaje de la tapa del
motor
La cubierta del motor es desmontable.
Para desmontar la tapa del motor:
(1) Desmonte los asientos. (Consulte en la
página 43 las instrucciones de desmon-
taje y montaje del asiento).
(2) Quite los tornillos de la tapa del motor.
1Bolsa de herramientas
2Destornillador
3Llave de tubo de 16 mm
4Adaptador de manguera de jardinería
5Llave de tubo de 10/12 mm
6Alicates
7Llave abierta
1Tornillo de la tapa del motor
1
UF2C71S0.book Page 89 Tuesday, July 14, 2009 11:41 AM

Mantenimiento
90

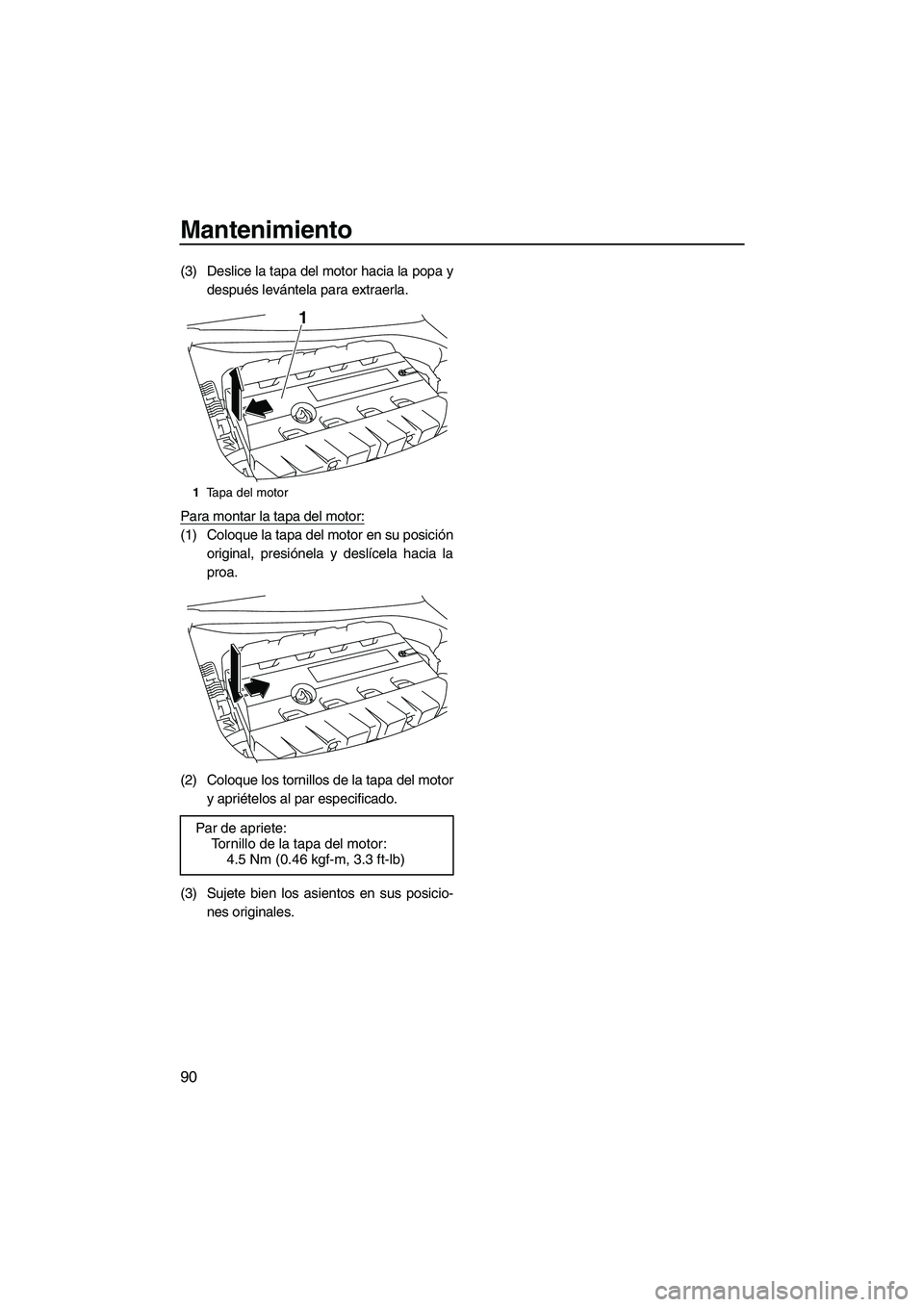

(3) Deslice la tapa del motor hacia la popa y
después levántela para extraerla.
Para montar la tapa del motor:
(1) Coloque la tapa del motor en su posición
original, presiónela y deslícela hacia la
proa.
(2) Coloque los tornillos de la tapa del motor
y apriételos al par especificado.
(3) Sujete bien los asientos en sus posicio-
nes originales.
1Tapa del motor
Par de apriete:
Tornillo de la tapa del motor:
4.5 Nm (0.46 kgf-m, 3.3 ft-lb)
1
UF2C71S0.book Page 90 Tuesday, July 14, 2009 11:41 AM

Mantenimiento
91

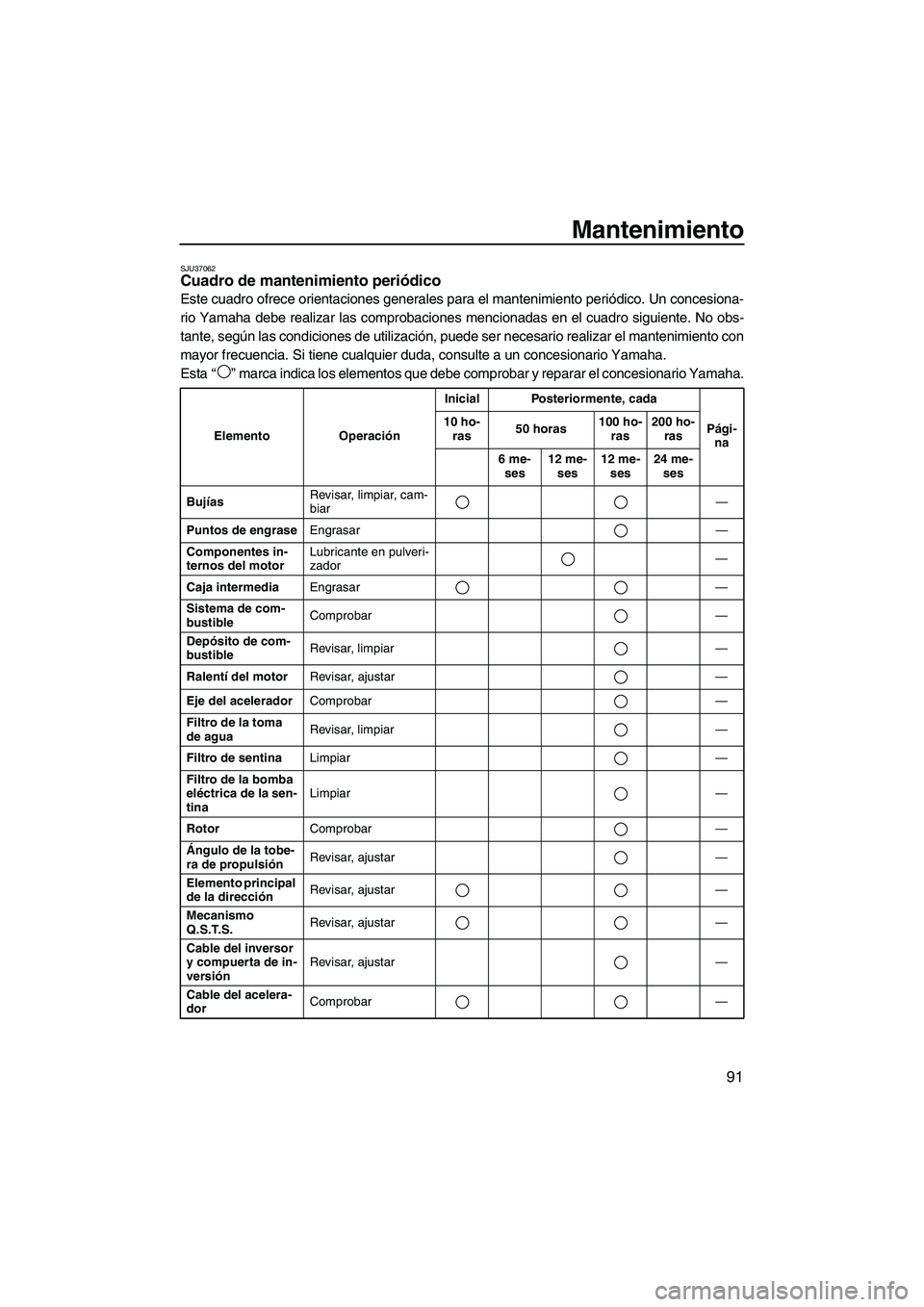

SJU37062Cuadro de mantenimiento periódico
Este cuadro ofrece orientaciones generales para el mantenimiento periódico. Un concesiona-
rio Yamaha debe realizar las comprobaciones mencionadas en el cuadro siguiente. No obs-
tante, según las condiciones de utilización, puede ser necesario realizar el mantenimiento con
mayor frecuencia. Si tiene cualquier duda, consulte a un concesionario Yamaha.
Esta“” marca indica los elementos que debe comprobar y reparar el concesionario Yamaha.
Elemento OperaciónInicial Posteriormente, cada
Pági-
na 10 ho-
ras50 horas100 ho-
ras200 ho-
ras
6 me-
ses12 me-
ses12 me-
ses24 me-
ses
BujíasRevisar, limpiar, cam-
biar—
Puntos de engraseEngrasar—
Componentes in-
ternos del motorLubricante en pulveri-
zador—
Caja intermediaEngrasar—
Sistema de com-
bustibleComprobar—
Depósito de com-
bustibleRevisar, limpiar—
Ralentí del motorRevisar, ajustar—
Eje del aceleradorComprobar—
Filtro de la toma
de aguaRevisar, limpiar—
Filtro de sentinaLimpiar—
Filtro de la bomba
eléctrica de la sen-
tinaLimpiar—
RotorComprobar—
Ángulo de la tobe-
ra de propulsiónRevisar, ajustar—
Elemento principal
de la direcciónRevisar, ajustar—
Mecanismo
Q.S.T.S.Revisar, ajustar—
Cable del inversor
y compuerta de in-
versiónRevisar, ajustar—
Cable del acelera-
dorComprobar—
UF2C71S0.book Page 91 Tuesday, July 14, 2009 11:41 AM

Mantenimiento
92

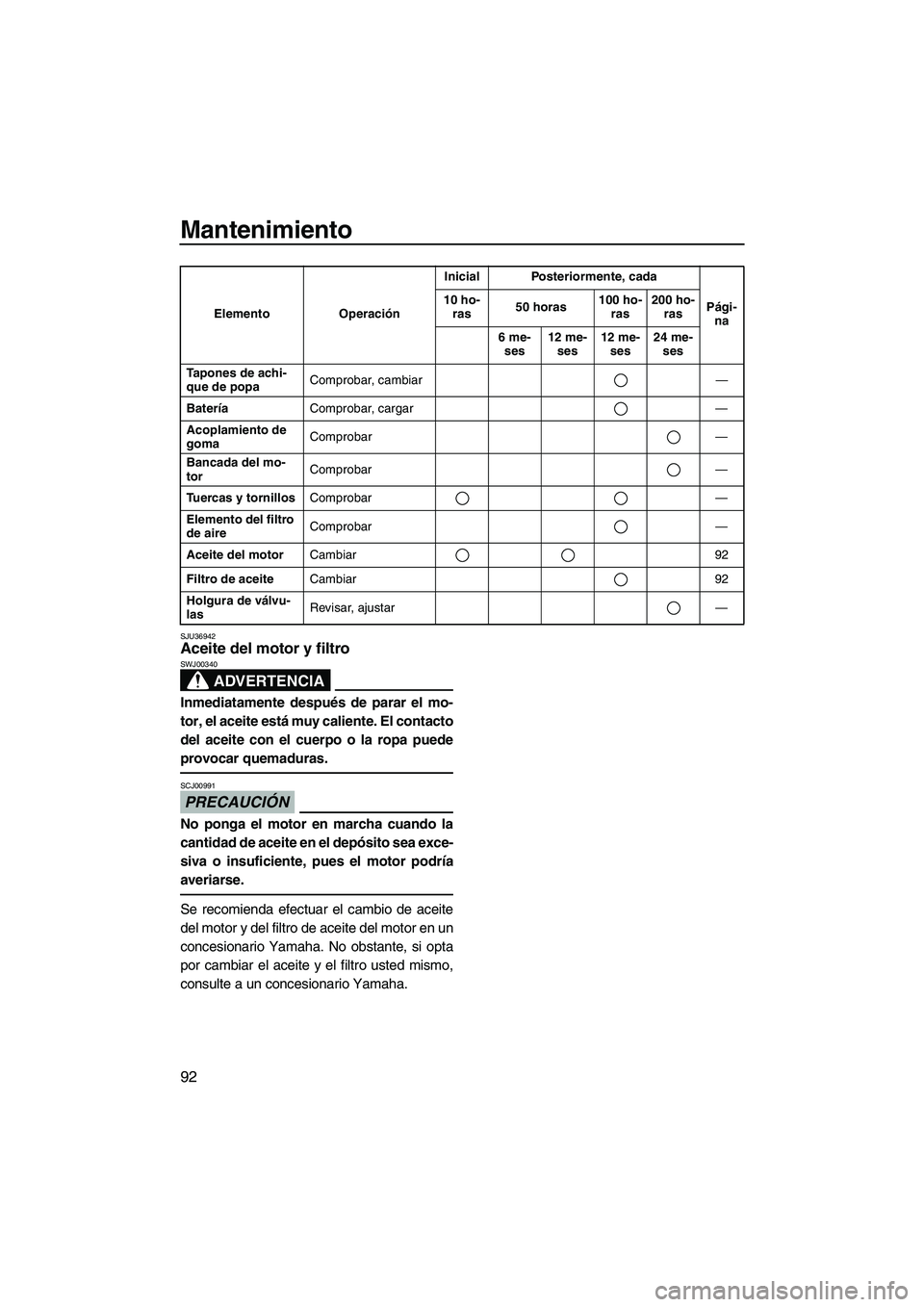

SJU36942Aceite del motor y filtro
ADVERTENCIA
SWJ00340
Inmediatamente después de parar el mo-
tor, el aceite está muy caliente. El contacto
del aceite con el cuerpo o la ropa puede
provocar quemaduras.
PRECAUCIÓN
SCJ00991
No ponga el motor en marcha cuando la
cantidad de aceite en el depósito sea exce-
siva o insuficiente, pues el motor podría
averiarse.
Se recomienda efectuar el cambio de aceite
del motor y del filtro de aceite del motor en un
concesionario Yamaha. No obstante, si opta
por cambiar el aceite y el filtro usted mismo,
consulte a un concesionario Yamaha.
Tapones de achi-
que de popaComprobar, cambiar—
BateríaComprobar, cargar—
Acoplamiento de
gomaComprobar—
Bancada del mo-
torComprobar—
Tuercas y tornillosComprobar—
Elemento del filtro
de aireComprobar—
Aceite del motorCambiar 92
Filtro de aceiteCambiar 92
Holgura de válvu-
lasRevisar, ajustar— Elemento OperaciónInicial Posteriormente, cada
Pági-
na 10 ho-
ras50 horas100 ho-
ras200 ho-
ras
6 me-
ses12 me-
ses12 me-
ses24 me-
ses
UF2C71S0.book Page 92 Tuesday, July 14, 2009 11:41 AM
