Funcionamiento
73

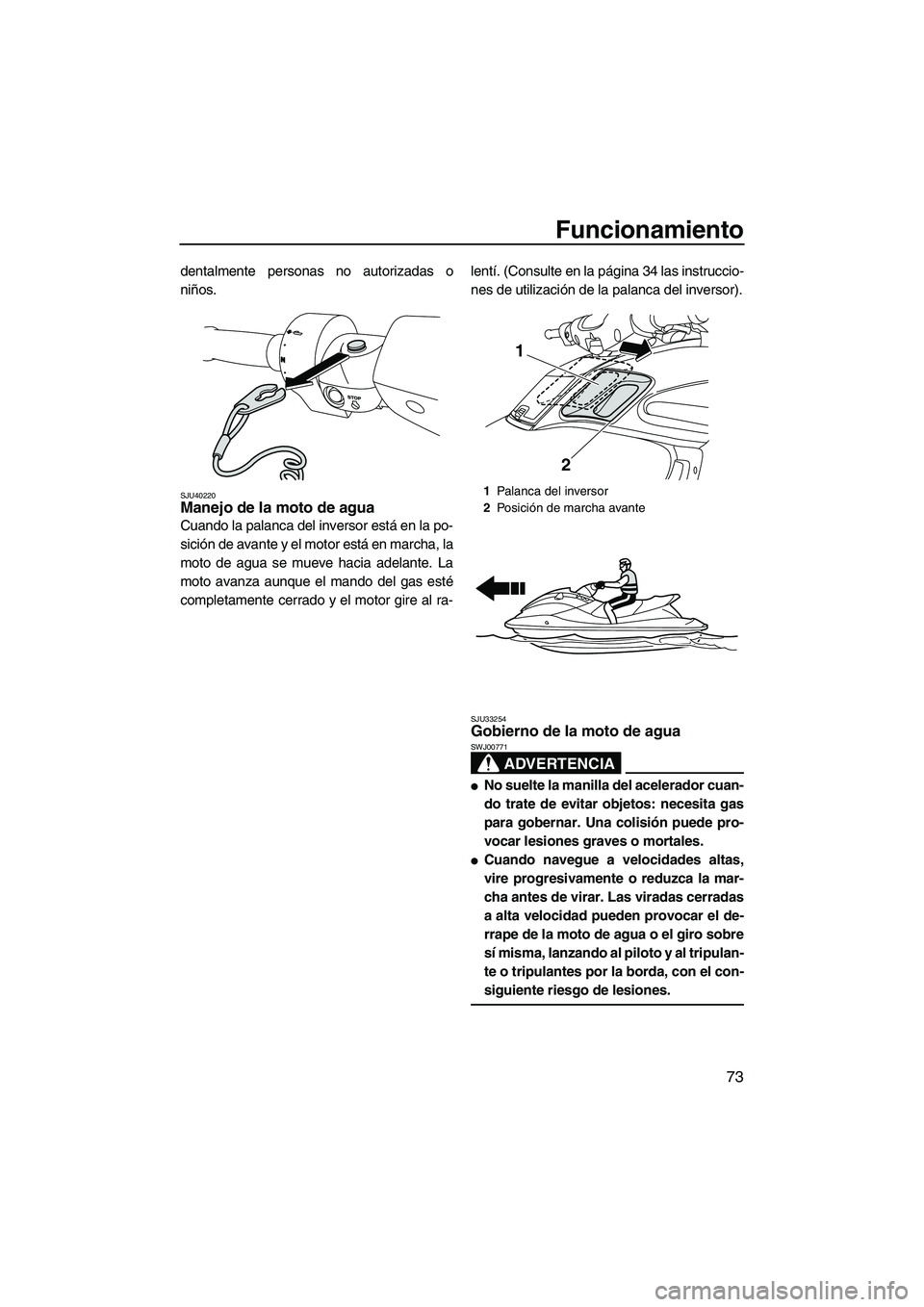

dentalmente personas no autorizadas o
niños.
SJU40220Manejo de la moto de agua
Cuando la palanca del inversor está en la po-
sición de avante y el motor está en marcha, la
moto de agua se mueve hacia adelante. La
moto avanza aunque el mando del gas esté
completamente cerrado y el motor gire al ra-lentí. (Consulte en la página 34 las instruccio-
nes de utilización de la palanca del inversor).
SJU33254Gobierno de la moto de agua
ADVERTENCIA
SWJ00771
No suelte la manilla del acelerador cuan-
do trate de evitar objetos: necesita gas
para gobernar. Una colisión puede pro-
vocar lesiones graves o mortales.
Cuando navegue a velocidades altas,
vire progresivamente o reduzca la mar-
cha antes de virar. Las viradas cerradas
a alta velocidad pueden provocar el de-
rrape de la moto de agua o el giro sobre
sí misma, lanzando al piloto y al tripulan-
te o tripulantes por la borda, con el con-
siguiente riesgo de lesiones.
1Palanca del inversor
2Posición de marcha avante
2 1
UF2C71S0.book Page 73 Tuesday, July 14, 2009 11:41 AM
Page 82 of 114
Funcionamiento
74

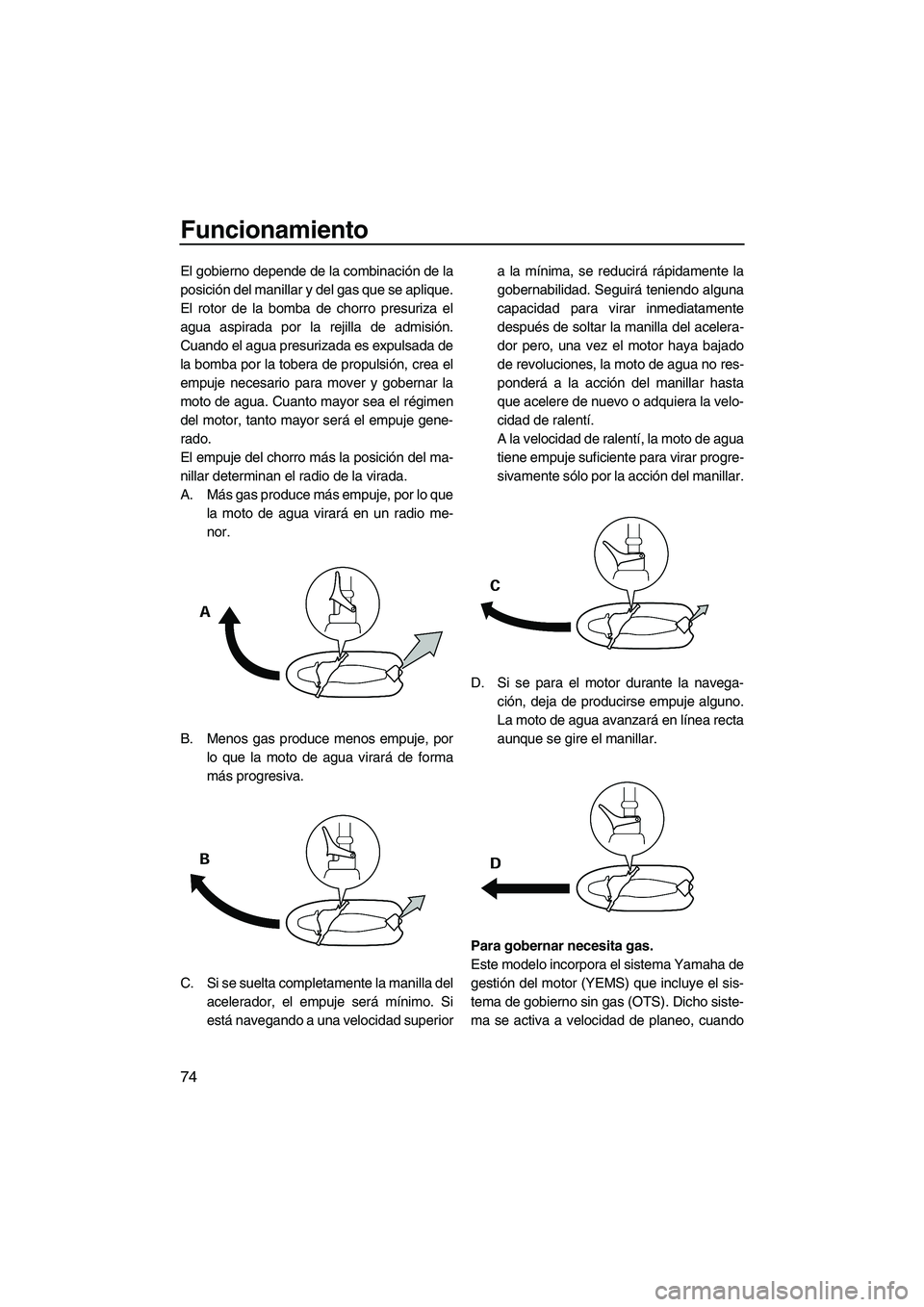

El gobierno depende de la combinación de la
posición del manillar y del gas que se aplique.
El rotor de la bomba de chorro presuriza el
agua aspirada por la rejilla de admisión.
Cuando el agua presurizada es expulsada de
la bomba por la tobera de propulsión, crea el
empuje necesario para mover y gobernar la
moto de agua. Cuanto mayor sea el régimen
del motor, tanto mayor será el empuje gene-
rado.
El empuje del chorro más la posición del ma-
nillar determinan el radio de la virada.
A. Más gas produce más empuje, por lo que
la moto de agua virará en un radio me-
nor.
B. Menos gas produce menos empuje, por
lo que la moto de agua virará de forma
más progresiva.
C. Si se suelta completamente la manilla del
acelerador, el empuje será mínimo. Si
está navegando a una velocidad superiora la mínima, se reducirá rápidamente la
gobernabilidad. Seguirá teniendo alguna
capacidad para virar inmediatamente
después de soltar la manilla del acelera-
dor pero, una vez el motor haya bajado
de revoluciones, la moto de agua no res-
ponderá a la acción del manillar hasta
que acelere de nuevo o adquiera la velo-
cidad de ralentí.
A la velocidad de ralentí, la moto de agua
tiene empuje suficiente para virar progre-
sivamente sólo por la acción del manillar.
D. Si se para el motor durante la navega-
ción, deja de producirse empuje alguno.
La moto de agua avanzará en línea recta
aunque se gire el manillar.
Para gobernar necesita gas.
Este modelo incorpora el sistema Yamaha de
gestión del motor (YEMS) que incluye el sis-
tema de gobierno sin gas (OTS). Dicho siste-
ma se activa a velocidad de planeo, cuando
UF2C71S0.book Page 74 Tuesday, July 14, 2009 11:41 AM
Page 83 of 114
Funcionamiento
75
se intenta virar después de soltar la manilla
del acelerador (consultar condición C más
arriba).
El sistema OTS sigue suministrando algo de
empuje que permitirá virar mientras la moto
de agua desacelera; no obstante, podrá efec-
tuar una virada más cerrada si da gas al girar
el manillar. El sistema OTS no funciona a ve-
locidades inferiores a la de planeo o cuando
el motor está parado. Cuando el motor reduz-
ca la marcha, la moto de agua dejará de res-
ponder al manillar hasta que acelere de
nuevo o alcance la velocidad de ralentí.
SJU37511Parada de la moto de agua
La moto de agua no dispone de un sistema in-
dependiente de frenos. Se detiene por la re-
sistencia del agua cuando se suelta la manilla
del acelerador. Desde la velocidad máxima,
la moto de agua se detiene por completo en
aproximadamente 130 m (430 ft) una vez se
ha soltado la manilla del acelerador o se ha
parado el motor, aunque esta distancia puede
variar en función de numerosos factores
como son el peso bruto, el estado de la super-
ficie del agua y la dirección del viento. La ve-
locidad se reducirá tan pronto se suelte la
manilla del acelerador, pero la moto de agua
seguirá avanzando cierta distancia antes de
detenerse por completo. Si no está seguro de
poder parar a tiempo antes de golpear unobstáculo, aplique gas y vire en otra direc-
ción.
ADVERTENCIA
SWJ00742
Prevea la distancia adecuada para dete-
nerse.
Actúe con tiempo para evitar colisiones.
Recuerde que las motos de agua y de-
más embarcaciones no tienen frenos.
Pilote siempre alerta, a velocidades se-
guras y manténgase a una distancia pru-
dente de personas, objetos y otras
motos de agua de forma que tenga tiem-
po para parar.
No pare el motor cuando reduzca la ve-
locidad, por si necesita la fuerza del mo-
tor para evitar a una embarcación o un
obstáculo que se encuentre en su derro-
ta.
No dé marcha atrás para reducir la velo-
cidad o para detener la moto de agua;
podría perder el control, salir despedido
o golpearse contra el manillar.
SJU40371Manejo de la moto de agua marcha
atrás
Tire de la manilla del inversor hacia atrás y
colóquela en la posición de marcha atrás. La
moto de agua se desplazará hacia atrás.
UF2C71S0.book Page 75 Tuesday, July 14, 2009 11:41 AM
Page 84 of 114
Funcionamiento
76

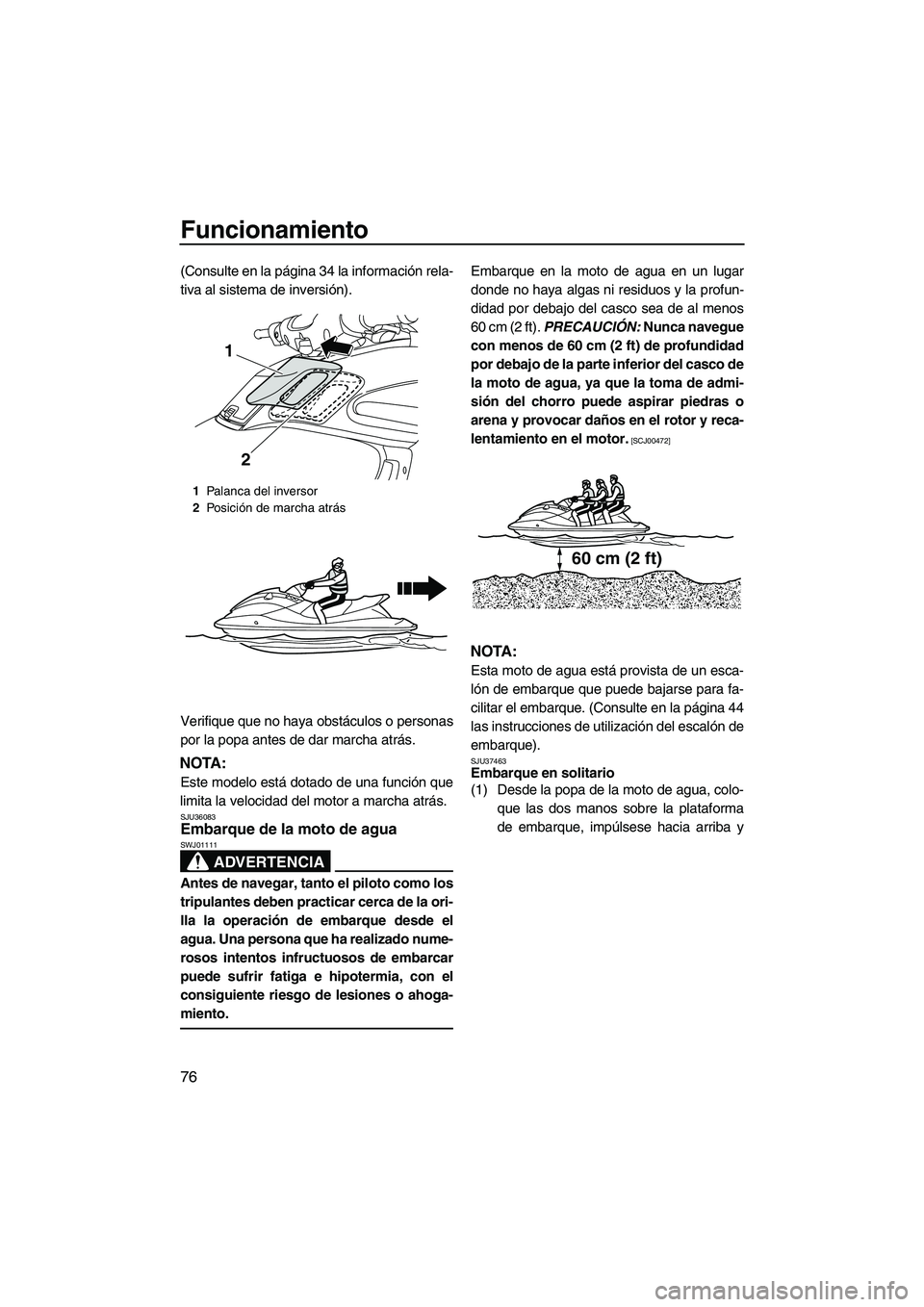

(Consulte en la página 34 la información rela-
tiva al sistema de inversión).
Verifique que no haya obstáculos o personas
por la popa antes de dar marcha atrás.
NOTA:
Este modelo está dotado de una función que
limita la velocidad del motor a marcha atrás.
SJU36083Embarque de la moto de agua
ADVERTENCIA
SWJ01111
Antes de navegar, tanto el piloto como los
tripulantes deben practicar cerca de la ori-
lla la operación de embarque desde el
agua. Una persona que ha realizado nume-
rosos intentos infructuosos de embarcar
puede sufrir fatiga e hipotermia, con el
consiguiente riesgo de lesiones o ahoga-
miento.
Embarque en la moto de agua en un lugar
donde no haya algas ni residuos y la profun-
didad por debajo del casco sea de al menos
60 cm (2 ft). PRECAUCIÓN: Nunca navegue
con menos de 60 cm (2 ft) de profundidad
por debajo de la parte inferior del casco de
la moto de agua, ya que la toma de admi-
sión del chorro puede aspirar piedras o
arena y provocar daños en el rotor y reca-
lentamiento en el motor.
[SCJ00472]
NOTA:
Esta moto de agua está provista de un esca-
lón de embarque que puede bajarse para fa-
cilitar el embarque. (Consulte en la página 44
las instrucciones de utilización del escalón de
embarque).
SJU37463Embarque en solitario
(1) Desde la popa de la moto de agua, colo-
que las dos manos sobre la plataforma
de embarque, impúlsese hacia arriba y
1Palanca del inversor
2Posición de marcha atrás
1
2
60 cm (2 ft)
UF2C71S0.book Page 76 Tuesday, July 14, 2009 11:41 AM
Page 85 of 114
Funcionamiento
77

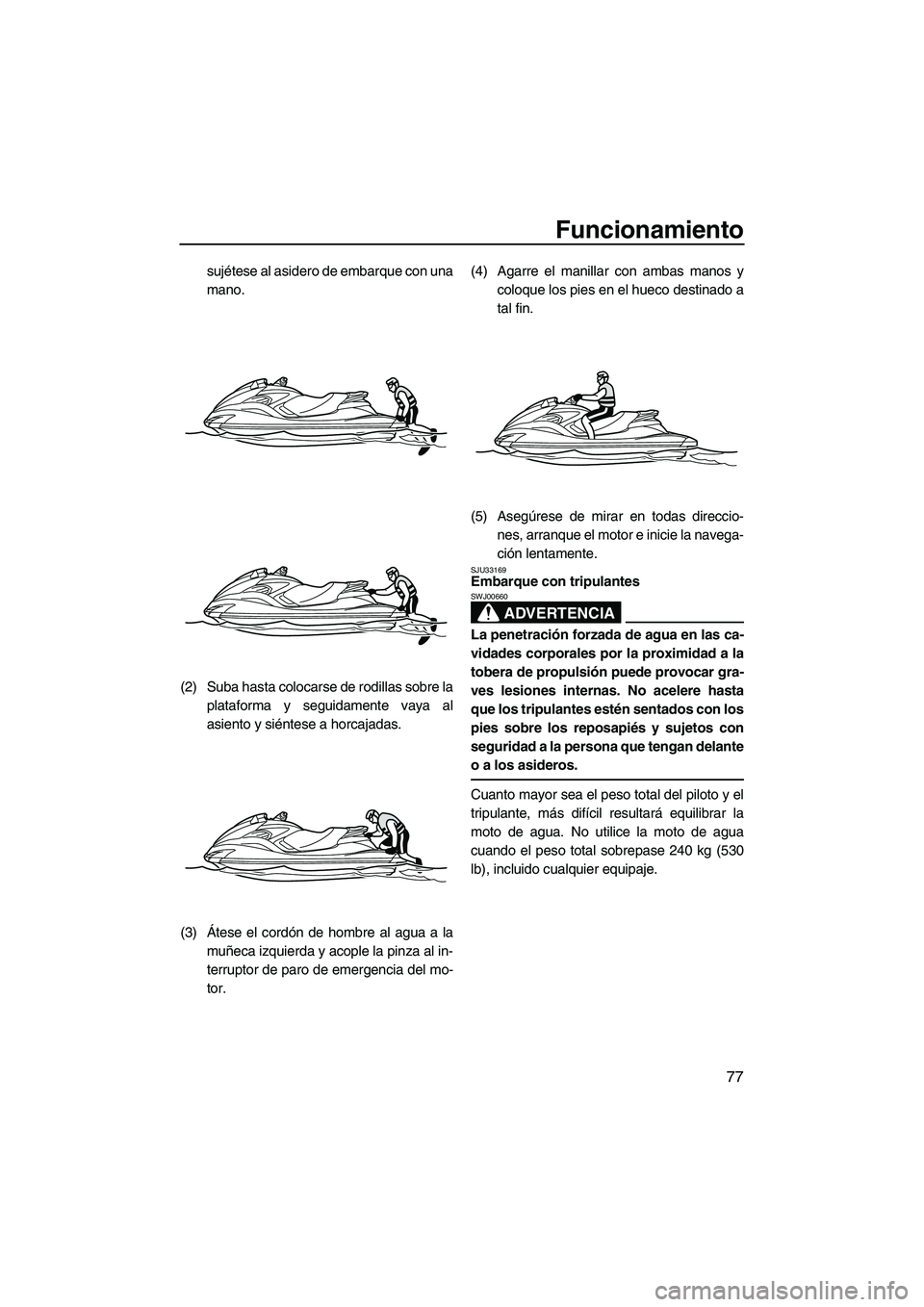

sujétese al asidero de embarque con una
mano.
(2) Suba hasta colocarse de rodillas sobre la
plataforma y seguidamente vaya al
asiento y siéntese a horcajadas.
(3)Átese el cordón de hombre al agua a la
muñeca izquierda y acople la pinza al in-
terruptor de paro de emergencia del mo-
tor.(4) Agarre el manillar con ambas manos y
coloque los pies en el hueco destinado a
tal fin.
(5) Asegúrese de mirar en todas direccio-
nes, arranque el motor e inicie la navega-
ción lentamente.
SJU33169Embarque con tripulantes
ADVERTENCIA
SWJ00660
La penetración forzada de agua en las ca-
vidades corporales por la proximidad a la
tobera de propulsión puede provocar gra-
ves lesiones internas. No acelere hasta
que los tripulantes estén sentados con los
pies sobre los reposapiés y sujetos con
seguridad a la persona que tengan delante
o a los asideros.
Cuanto mayor sea el peso total del piloto y el
tripulante, más difícil resultará equilibrar la
moto de agua. No utilice la moto de agua
cuando el peso total sobrepase 240 kg (530
lb), incluido cualquier equipaje.
UF2C71S0.book Page 77 Tuesday, July 14, 2009 11:41 AM
Page 86 of 114
Funcionamiento
78

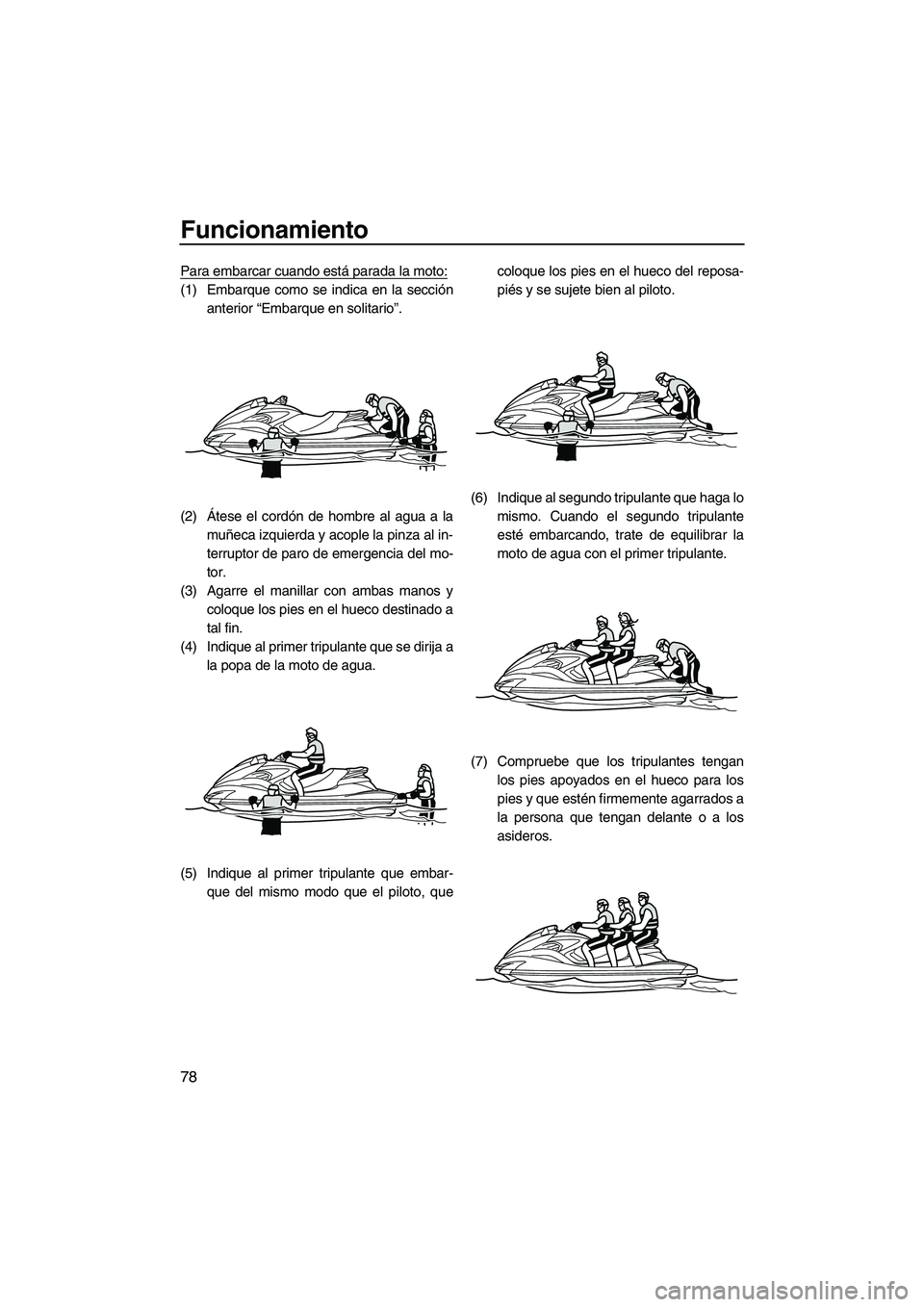

Para embarcar cuando está parada la moto:
(1) Embarque como se indica en la sección
anterior “Embarque en solitario”.
(2)Átese el cordón de hombre al agua a la
muñeca izquierda y acople la pinza al in-
terruptor de paro de emergencia del mo-
tor.
(3) Agarre el manillar con ambas manos y
coloque los pies en el hueco destinado a
tal fin.
(4) Indique al primer tripulante que se dirija a
la popa de la moto de agua.
(5) Indique al primer tripulante que embar-
que del mismo modo que el piloto, quecoloque los pies en el hueco del reposa-
piés y se sujete bien al piloto.
(6) Indique al segundo tripulante que haga lo
mismo. Cuando el segundo tripulante
esté embarcando, trate de equilibrar la
moto de agua con el primer tripulante.
(7) Compruebe que los tripulantes tengan
los pies apoyados en el hueco para los
pies y que estén firmemente agarrados a
la persona que tengan delante o a los
asideros.
UF2C71S0.book Page 78 Tuesday, July 14, 2009 11:41 AM
Page 87 of 114
Funcionamiento
79

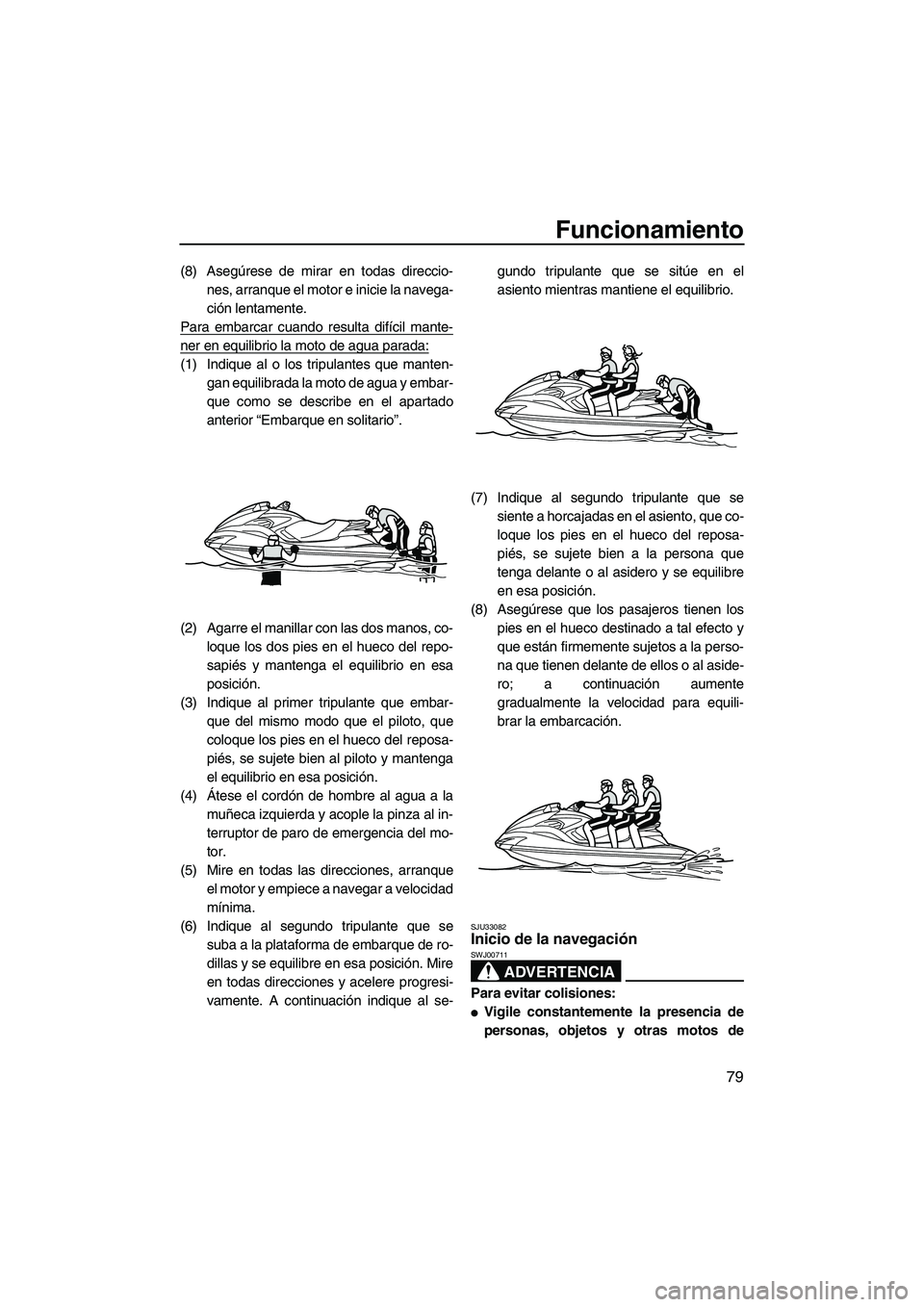

(8) Asegúrese de mirar en todas direccio-
nes, arranque el motor e inicie la navega-
ción lentamente.
Para embarcar cuando resulta difícil mante-
ner en equilibrio la moto de agua parada:
(1) Indique al o los tripulantes que manten-
gan equilibrada la moto de agua y embar-
que como se describe en el apartado
anterior “Embarque en solitario”.
(2) Agarre el manillar con las dos manos, co-
loque los dos pies en el hueco del repo-
sapiés y mantenga el equilibrio en esa
posición.
(3) Indique al primer tripulante que embar-
que del mismo modo que el piloto, que
coloque los pies en el hueco del reposa-
piés, se sujete bien al piloto y mantenga
el equilibrio en esa posición.
(4)Átese el cordón de hombre al agua a la
muñeca izquierda y acople la pinza al in-
terruptor de paro de emergencia del mo-
tor.
(5) Mire en todas las direcciones, arranque
el motor y empiece a navegar a velocidad
mínima.
(6) Indique al segundo tripulante que se
suba a la plataforma de embarque de ro-
dillas y se equilibre en esa posición. Mire
en todas direcciones y acelere progresi-
vamente. A continuación indique al se-gundo tripulante que se sitúe en el
asiento mientras mantiene el equilibrio.
(7) Indique al segundo tripulante que se
siente a horcajadas en el asiento, que co-
loque los pies en el hueco del reposa-
piés, se sujete bien a la persona que
tenga delante o al asidero y se equilibre
en esa posición.
(8) Asegúrese que los pasajeros tienen los
pies en el hueco destinado a tal efecto y
que están firmemente sujetos a la perso-
na que tienen delante de ellos o al aside-
ro; a continuación aumente
gradualmente la velocidad para equili-
brar la embarcación.
SJU33082Inicio de la navegación
ADVERTENCIA
SWJ00711
Para evitar colisiones:
Vigile constantemente la presencia de
personas, objetos y otras motos de
UF2C71S0.book Page 79 Tuesday, July 14, 2009 11:41 AM
Page 88 of 114
Funcionamiento
80

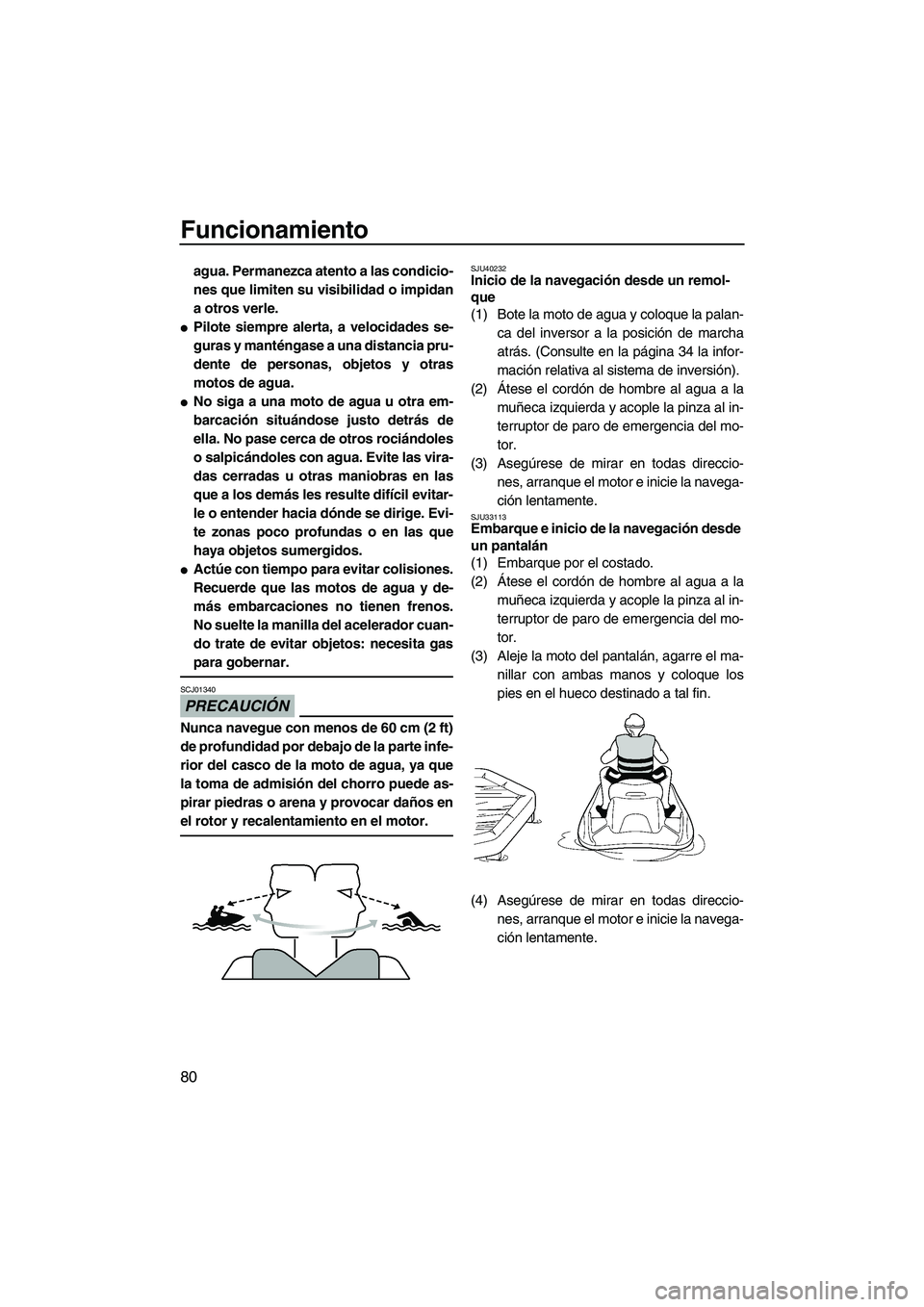

agua. Permanezca atento a las condicio-
nes que limiten su visibilidad o impidan
a otros verle.
Pilote siempre alerta, a velocidades se-
guras y manténgase a una distancia pru-
dente de personas, objetos y otras
motos de agua.
No siga a una moto de agua u otra em-
barcación situándose justo detrás de
ella. No pase cerca de otros rociándoles
o salpicándoles con agua. Evite las vira-
das cerradas u otras maniobras en las
que a los demás les resulte difícil evitar-
le o entender hacia dónde se dirige. Evi-
te zonas poco profundas o en las que
haya objetos sumergidos.
Actúe con tiempo para evitar colisiones.
Recuerde que las motos de agua y de-
más embarcaciones no tienen frenos.
No suelte la manilla del acelerador cuan-
do trate de evitar objetos: necesita gas
para gobernar.
PRECAUCIÓN
SCJ01340
Nunca navegue con menos de 60 cm (2 ft)
de profundidad por debajo de la parte infe-
rior del casco de la moto de agua, ya que
la toma de admisión del chorro puede as-
pirar piedras o arena y provocar daños en
el rotor y recalentamiento en el motor.
SJU40232Inicio de la navegación desde un remol-
que
(1) Bote la moto de agua y coloque la palan-
ca del inversor a la posición de marcha
atrás. (Consulte en la página 34 la infor-
mación relativa al sistema de inversión).
(2)Átese el cordón de hombre al agua a la
muñeca izquierda y acople la pinza al in-
terruptor de paro de emergencia del mo-
tor.
(3) Asegúrese de mirar en todas direccio-
nes, arranque el motor e inicie la navega-
ción lentamente.
SJU33113Embarque e inicio de la navegación desde
un pantalán
(1) Embarque por el costado.
(2)Átese el cordón de hombre al agua a la
muñeca izquierda y acople la pinza al in-
terruptor de paro de emergencia del mo-
tor.
(3) Aleje la moto del pantalán, agarre el ma-
nillar con ambas manos y coloque los
pies en el hueco destinado a tal fin.
(4) Asegúrese de mirar en todas direccio-
nes, arranque el motor e inicie la navega-
ción lentamente.
UF2C71S0.book Page 80 Tuesday, July 14, 2009 11:41 AM

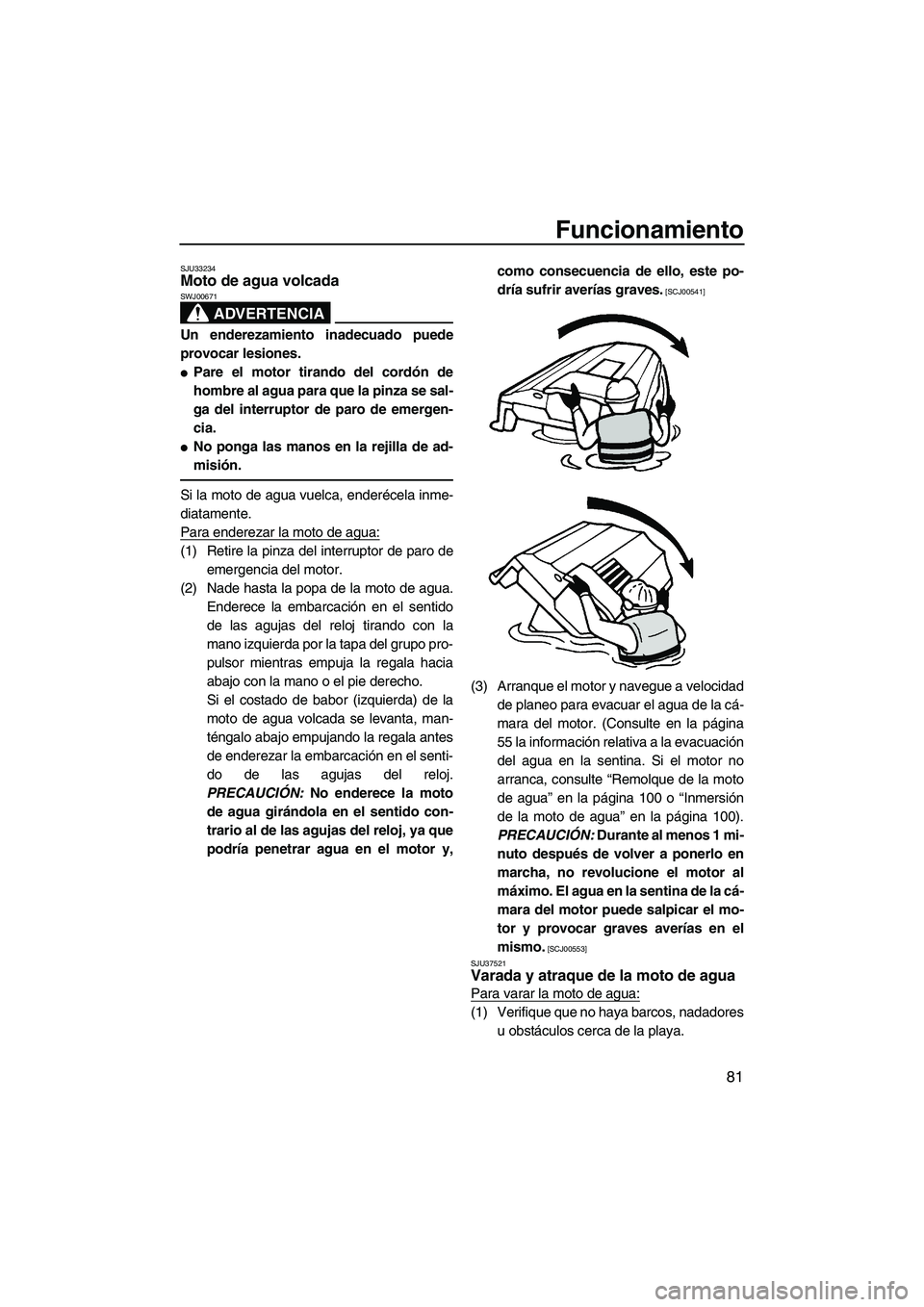

Page 89 of 114
Funcionamiento
81
SJU33234Moto de agua volcada
ADVERTENCIA
SWJ00671
Un enderezamiento inadecuado puede
provocar lesiones.
Pare el motor tirando del cordón de
hombre al agua para que la pinza se sal-
ga del interruptor de paro de emergen-
cia.
No ponga las manos en la rejilla de ad-
misión.
Si la moto de agua vuelca, enderécela inme-
diatamente.
Para enderezar la moto de agua:
(1) Retire la pinza del interruptor de paro de
emergencia del motor.
(2) Nade hasta la popa de la moto de agua.
Enderece la embarcación en el sentido
de las agujas del reloj tirando con la
mano izquierda por la tapa del grupo pro-
pulsor mientras empuja la regala hacia
abajo con la mano o el pie derecho.
Si el costado de babor (izquierda) de la
moto de agua volcada se levanta, man-
téngalo abajo empujando la regala antes
de enderezar la embarcación en el senti-
do de las agujas del reloj.
PRECAUCIÓN: No enderece la moto
de agua girándola en el sentido con-
trario al de las agujas del reloj, ya que
podría penetrar agua en el motor y,como consecuencia de ello, este po-
dría sufrir averías graves.
[SCJ00541]
(3) Arranque el motor y navegue a velocidad
de planeo para evacuar el agua de la cá-
mara del motor. (Consulte en la página
55 la información relativa a la evacuación
del agua en la sentina. Si el motor no
arranca, consulte “Remolque de la moto
de agua” en la página 100 o “Inmersión
de la moto de agua” en la página 100).
PRECAUCIÓN: Durante al menos 1 mi-
nuto después de volver a ponerlo en
marcha, no revolucione el motor al
máximo. El agua en la sentina de la cá-
mara del motor puede salpicar el mo-
tor y provocar graves averías en el
mismo.
[SCJ00553]
SJU37521
Varada y atraque de la moto de agua
Para varar la moto de agua:
(1) Verifique que no haya barcos, nadadores
u obstáculos cerca de la playa.
UF2C71S0.book Page 81 Tuesday, July 14, 2009 11:41 AM

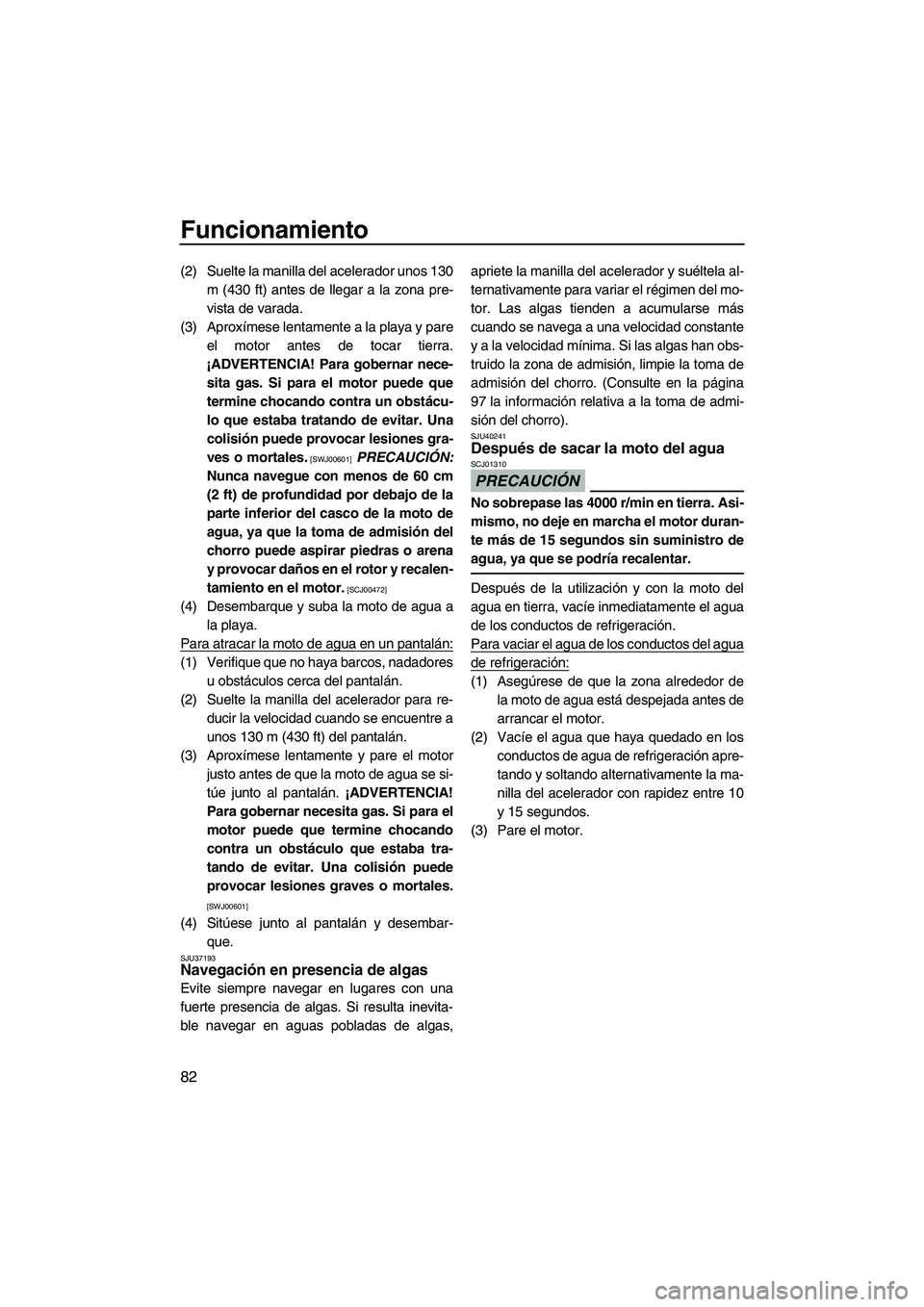

Page 90 of 114
Funcionamiento
82
(2) Suelte la manilla del acelerador unos 130
m (430 ft) antes de llegar a la zona pre-
vista de varada.
(3) Aproxímese lentamente a la playa y pare
el motor antes de tocar tierra.
¡ADVERTENCIA! Para gobernar nece-
sita gas. Si para el motor puede que
termine chocando contra un obstácu-
lo que estaba tratando de evitar. Una
colisión puede provocar lesiones gra-
ves o mortales.
[SWJ00601] PRECAUCIÓN:
Nunca navegue con menos de 60 cm
(2 ft) de profundidad por debajo de la
parte inferior del casco de la moto de
agua, ya que la toma de admisión del
chorro puede aspirar piedras o arena
y provocar daños en el rotor y recalen-
tamiento en el motor.
[SCJ00472]
(4) Desembarque y suba la moto de agua a
la playa.
Para atracar la moto de agua en un pantalán:
(1) Verifique que no haya barcos, nadadores
u obstáculos cerca del pantalán.
(2) Suelte la manilla del acelerador para re-
ducir la velocidad cuando se encuentre a
unos 130 m (430 ft) del pantalán.
(3) Aproxímese lentamente y pare el motor
justo antes de que la moto de agua se si-
túe junto al pantalán. ¡ADVERTENCIA!
Para gobernar necesita gas. Si para el
motor puede que termine chocando
contra un obstáculo que estaba tra-
tando de evitar. Una colisión puede
provocar lesiones graves o mortales.
[SWJ00601]
(4) Sitúese junto al pantalán y desembar-
que.
SJU37193Navegación en presencia de algas
Evite siempre navegar en lugares con una
fuerte presencia de algas. Si resulta inevita-
ble navegar en aguas pobladas de algas,apriete la manilla del acelerador y suéltela al-
ternativamente para variar el régimen del mo-
tor. Las algas tienden a acumularse más
cuando se navega a una velocidad constante
y a la velocidad mínima. Si las algas han obs-
truido la zona de admisión, limpie la toma de
admisión del chorro. (Consulte en la página
97 la información relativa a la toma de admi-
sión del chorro).
SJU40241Después de sacar la moto del agua
PRECAUCIÓN
SCJ01310
No sobrepase las 4000 r/min en tierra. Asi-
mismo, no deje en marcha el motor duran-
te más de 15 segundos sin suministro de
agua, ya que se podría recalentar.
Después de la utilización y con la moto del
agua en tierra, vacíe inmediatamente el agua
de los conductos de refrigeración.
Para vaciar el agua de los conductos del agua
de refrigeración:
(1) Asegúrese de que la zona alrededor de
la moto de agua está despejada antes de
arrancar el motor.
(2) Vacíe el agua que haya quedado en los
conductos de agua de refrigeración apre-
tando y soltando alternativamente la ma-
nilla del acelerador con rapidez entre 10
y 15 segundos.
(3) Pare el motor.
UF2C71S0.book Page 82 Tuesday, July 14, 2009 11:41 AM
