Assistenza e rimessaggio
84

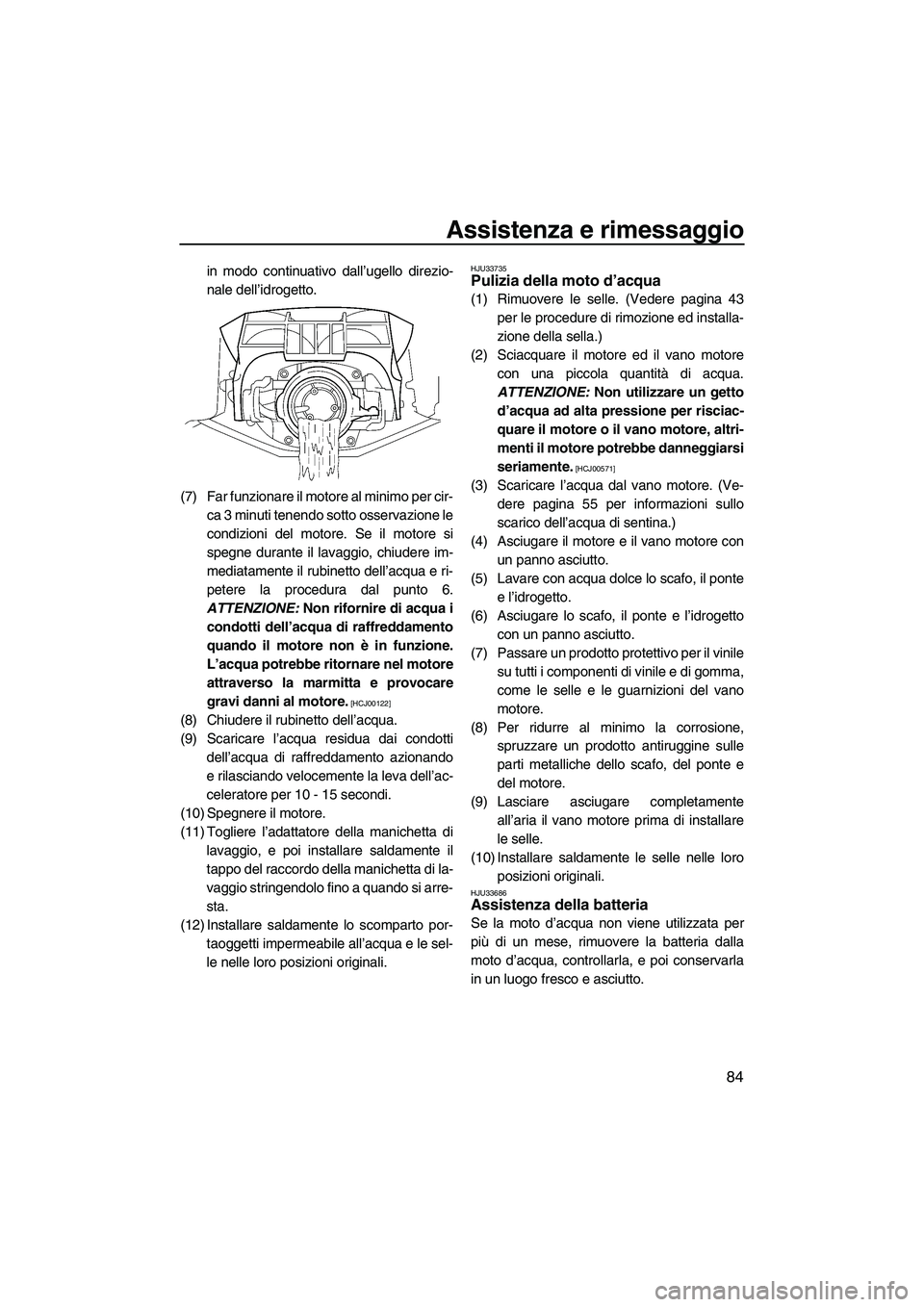

in modo continuativo dall’ugello direzio-
nale dell’idrogetto.
(7) Far funzionare il motore al minimo per cir- ca 3 minuti tenendo sotto osservazione le
condizioni del motore. Se il motore si
spegne durante il lavaggio, chiudere im-
mediatamente il rubinetto dell’acqua e ri-
petere la procedura dal punto 6.
ATTENZIONE: Non rifornire di acqua i
condotti dell’acqua di raffreddamento
quando il motore non è in funzione.
L’acqua potrebbe ritornare nel motore
attraverso la marmitta e provocare
gravi danni al motore.
[HCJ00122]
(8) Chiudere il rubinetto dell’acqua.
(9) Scaricare l’acqua residua dai condotti dell’acqua di raffreddamento azionando
e rilasciando velocemente la leva dell’ac-
celeratore per 10 - 15 secondi.
(10) Spegnere il motore.
(11) Togliere l’adattatore della manichetta di lavaggio, e poi installare saldamente il
tappo del raccordo della manichetta di la-
vaggio stringendolo fino a quando si arre-
sta.
(12) Installare saldamente lo scomparto por- taoggetti impermeabile all’acqua e le sel-
le nelle loro posizioni originali.
HJU33735Pulizia della moto d’acqua
(1) Rimuovere le selle. (Vedere pagina 43per le procedure di rimozione ed installa-
zione della sella.)
(2) Sciacquare il motore ed il vano motore con una piccola quantità di acqua.
ATTENZIONE: Non utilizzare un getto
d’acqua ad alta pressione per risciac-
quare il motore o il vano motore, altri-
menti il motore potrebbe danneggiarsi
seriamente.
[HCJ00571]
(3) Scaricare l’acqua dal vano motore. (Ve- dere pagina 55 per informazioni sullo
scarico dell’acqua di sentina.)
(4) Asciugare il motore e il vano motore con un panno asciutto.
(5) Lavare con acqua dolce lo scafo, il ponte e l’idrogetto.
(6) Asciugare lo scafo, il ponte e l’idrogetto con un panno asciutto.
(7) Passare un prodotto protettivo per il vinile su tutti i componenti di vinile e di gomma,
come le selle e le guarnizioni del vano
motore.
(8) Per ridurre al minimo la corrosione, spruzzare un prodotto antiruggine sulle
parti metalliche dello scafo, del ponte e
del motore.
(9) Lasciare asciugare completamente all’aria il vano motore prima di installare
le selle.
(10) Installare saldamente le selle nelle loro posizioni originali.
HJU33686Assistenza della batteria
Se la moto d’acqua non viene utilizzata per
più di un mese, rimuovere la batteria dalla
moto d’acqua, controllarla, e poi conservarla
in un luogo fresco e asciutto.
UF2C74H0.book Page 84 Tuesday, July 31, 2012 1:44 PM

Assistenza e rimessaggio
85
AVVERTENZA
HWJ00791
Il liquido della batteria è velenoso e perico-
loso, in quanto provoca ustioni gravi, ecc.
Contiene acido solforico. Evitare il contat-
to con la pelle, gli occhi o il vestiario.
Antidoti
Contatto esterno: Sciacquare con acqua.
Ingestione: Bere grandi quantità d’acqua o
di latte. Seguite da latte di magnesia, uovo
sbattuto o olio vegetale. Fare intervenire
immediatamente un medico.
Occhi: Sciacquare con acqua per 15 minu-
ti e far intervenire immediatamente un me-
dico.
Le batterie generano gas esplosivi. Tenere
lontane scintille, fiamme, sigarette ecc. Se
si utilizza o si carica la batteria in ambienti
chiusi, accertarsi che siano ben ventilati.
Portare sempre occhiali protettivi quando
si lavora nelle vicinanze di batterie.
Tenere fuori dalla portata dei bambini.

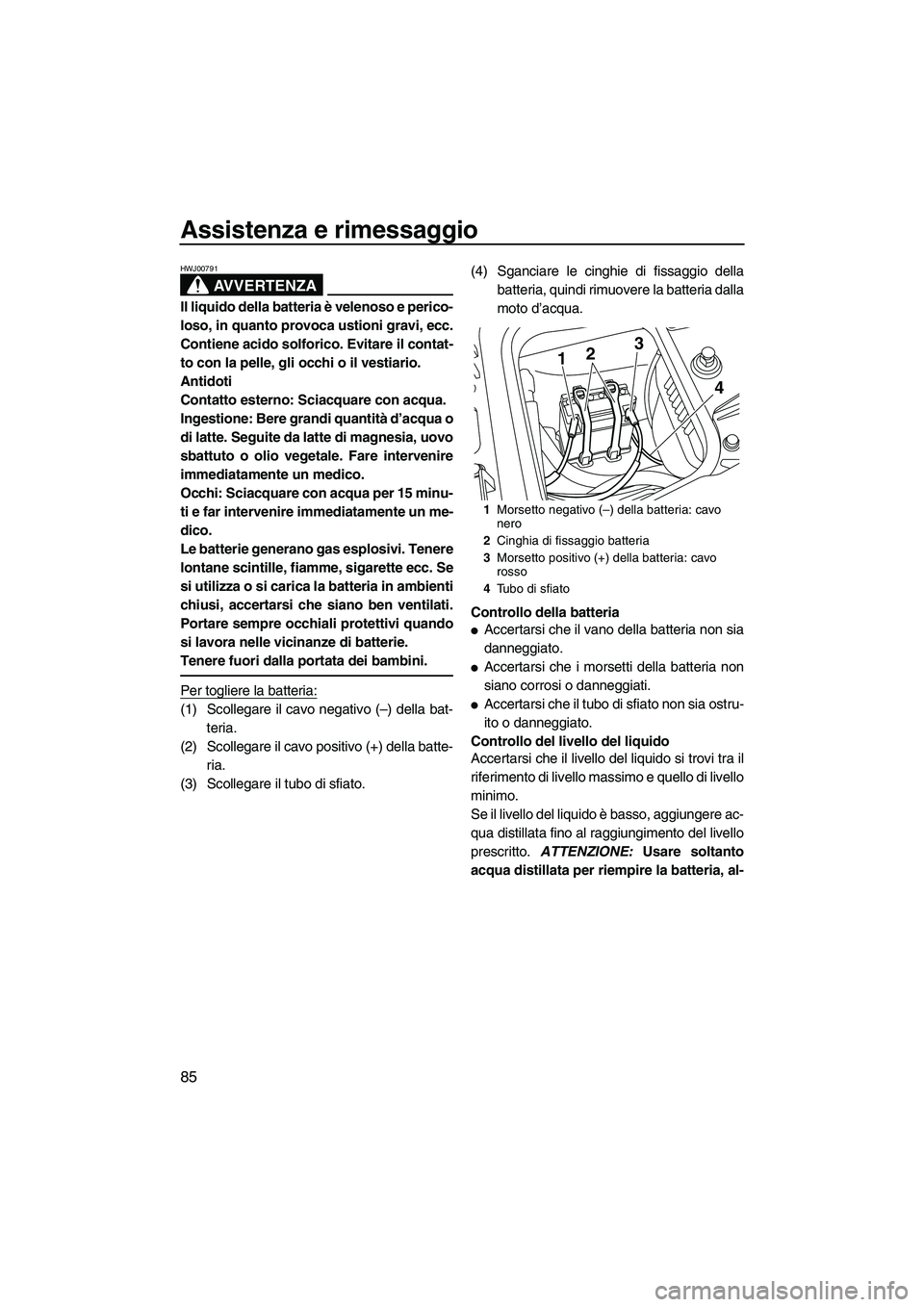

Per togliere la batteria:
(1) Scollegare il cavo negativo (–) della bat-teria.
(2) Scollegare il cavo positivo (+) della batte- ria.
(3) Scollegare il tubo di sfiato. (4) Sganciare le cinghie di fissaggio della
batteria, quindi rimuovere la batteria dalla
moto d’acqua.
Controllo della batteria
●Accertarsi che il vano della batteria non sia
danneggiato.
●Accertarsi che i morsetti della batteria non
siano corrosi o danneggiati.
●Accertarsi che il tubo di sfiato non sia ostru-
ito o danneggiato.
Controllo del livello del liquido
Accertarsi che il livello del liquido si trovi tra il
riferimento di livello massimo e quello di livello
minimo.
Se il livello del liquido è basso, aggiungere ac-
qua distillata fino al raggiungimento del livello
prescritto. ATTENZIONE: Usare soltanto
acqua distillata per riempire la batteria, al-
1 Morsetto negativo (–) della batteria: cavo
nero
2 Cinghia di fissaggio batteria
3 Morsetto positivo (+) della batteria: cavo
rosso
4 Tu b o d i s f i a t o
132
4
UF2C74H0.book Page 85 Tuesday, July 31, 2012 1:44 PM

Assistenza e rimessaggio
86
trimenti la durata della batteria potrebbe
accorciarsi.
[HCJ00241]

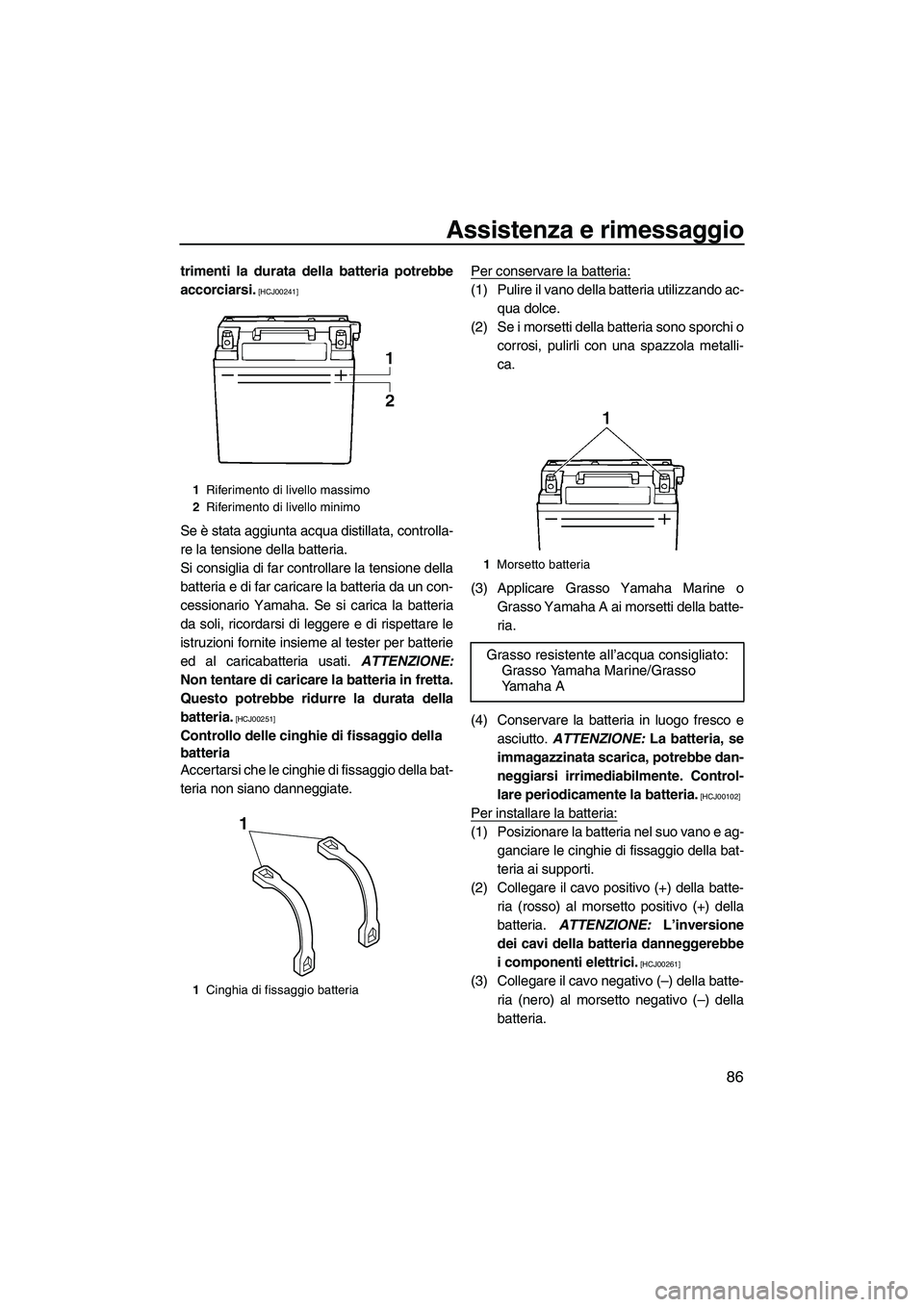

Se è stata aggiunta acqua distillata, controlla-
re la tensione della batteria.
Si consiglia di far controllare la tensione della
batteria e di far caricare la batteria da un con-
cessionario Yamaha. Se si carica la batteria
da soli, ricordarsi di leggere e di rispettare le
istruzioni fornite insieme al tester per batterie
ed al caricabatteria usati. ATTENZIONE:
Non tentare di caricare la batteria in fretta.
Questo potrebbe ridurre la durata della
batteria.
[HCJ00251]
Controllo delle cinghie di fissaggio della
batteria
Accertarsi che le cinghie di fissaggio della bat-
teria non siano danneggiate. Per conservare la batteria:
(1) Pulire il vano della batteria utilizzando ac-
qua dolce.
(2) Se i morsetti della batteria sono sporchi o corrosi, pulirli con una spazzola metalli-
ca.
(3) Applicare Grasso Yamaha Marine o Grasso Yamaha A ai morsetti della batte-
ria.
(4) Conservare la batteria in luogo fresco e asciutto. ATTENZIONE: La batteria, se
immagazzinata scarica, potrebbe dan-
neggiarsi irrimediabilmente. Control-
lare periodicamente la batteria.
[HCJ00102]
Per installare la batteria:
(1) Posizionare la batteria nel suo vano e ag- ganciare le cinghie di fissaggio della bat-
teria ai supporti.
(2) Collegare il cavo positivo (+) della batte- ria (rosso) al morsetto positivo (+) della
batteria. ATTENZIONE: L’inversione
dei cavi della batteria danneggerebbe
i componenti elettrici.
[HCJ00261]
(3) Collegare il cavo negativo (–) della batte-
ria (nero) al morsetto negativo (–) della
batteria.
1Riferimento di livello massimo
2 Riferimento di livello minimo
1 Cinghia di fissaggio batteria
1
1Morsetto batteria
Grasso resistente all’acqua consigliato:
Grasso Yamaha Marine/Grasso
Yamaha A
UF2C74H0.book Page 86 Tuesday, July 31, 2012 1:44 PM

Assistenza e rimessaggio
87
(4) Collegare il tubo di sfiato della batteria.AVVERTENZA! Potrebbero verificarsiincendi o esplosioni se il tubo di sfiato
è danneggiato, ostruito o non connes-
so correttamente.
[HWJ00451]
(5) Accertarsi che la batteria sia fissata sal- damente in posizione.
HJU33492

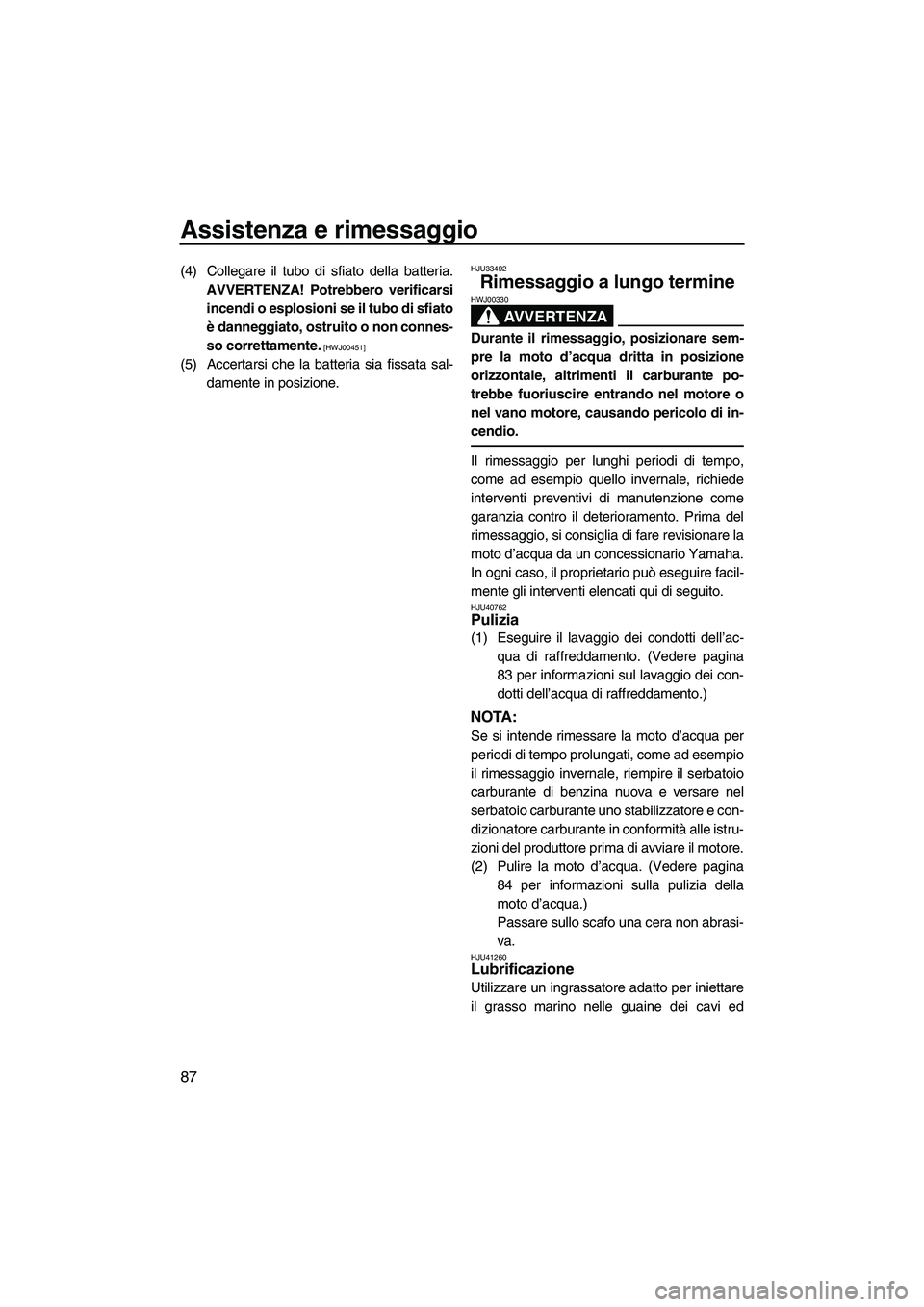

Rimessaggio a lungo termine
AVVERTENZA
HWJ00330
Durante il rimessaggio, posizionare sem-
pre la moto d’acqua dritta in posizione
orizzontale, altrimenti il carburante po-
trebbe fuoriuscire entrando nel motore o
nel vano motore, causando pericolo di in-
cendio.
Il rimessaggio per lunghi periodi di tempo,
come ad esempio quello invernale, richiede
interventi preventivi di manutenzione come
garanzia contro il deterioramento. Prima del
rimessaggio, si consiglia di fare revisionare la
moto d’acqua da un concessionario Yamaha.
In ogni caso, il proprietario può eseguire facil-
mente gli interventi elencati qui di seguito.
HJU40762Pulizia
(1) Eseguire il lavaggio dei condotti dell’ac-
qua di raffreddamento. (Vedere pagina
83 per informazioni sul lavaggio dei con-
dotti dell’acqua di raffreddamento.)
NOTA:
Se si intende rimessare la moto d’acqua per
periodi di tempo prolungati, come ad esempio
il rimessaggio invernale, riempire il serbatoio
carburante di benzina nuova e versare nel
serbatoio carburante uno stabilizzatore e con-
dizionatore carburante in conformità alle istru-
zioni del produttore prima di avviare il motore.
(2) Pulire la moto d’acqua. (Vedere pagina84 per informazioni sulla pulizia della
moto d’acqua.)
Passare sullo scafo una cera non abrasi-
va.
HJU41260Lubrificazione

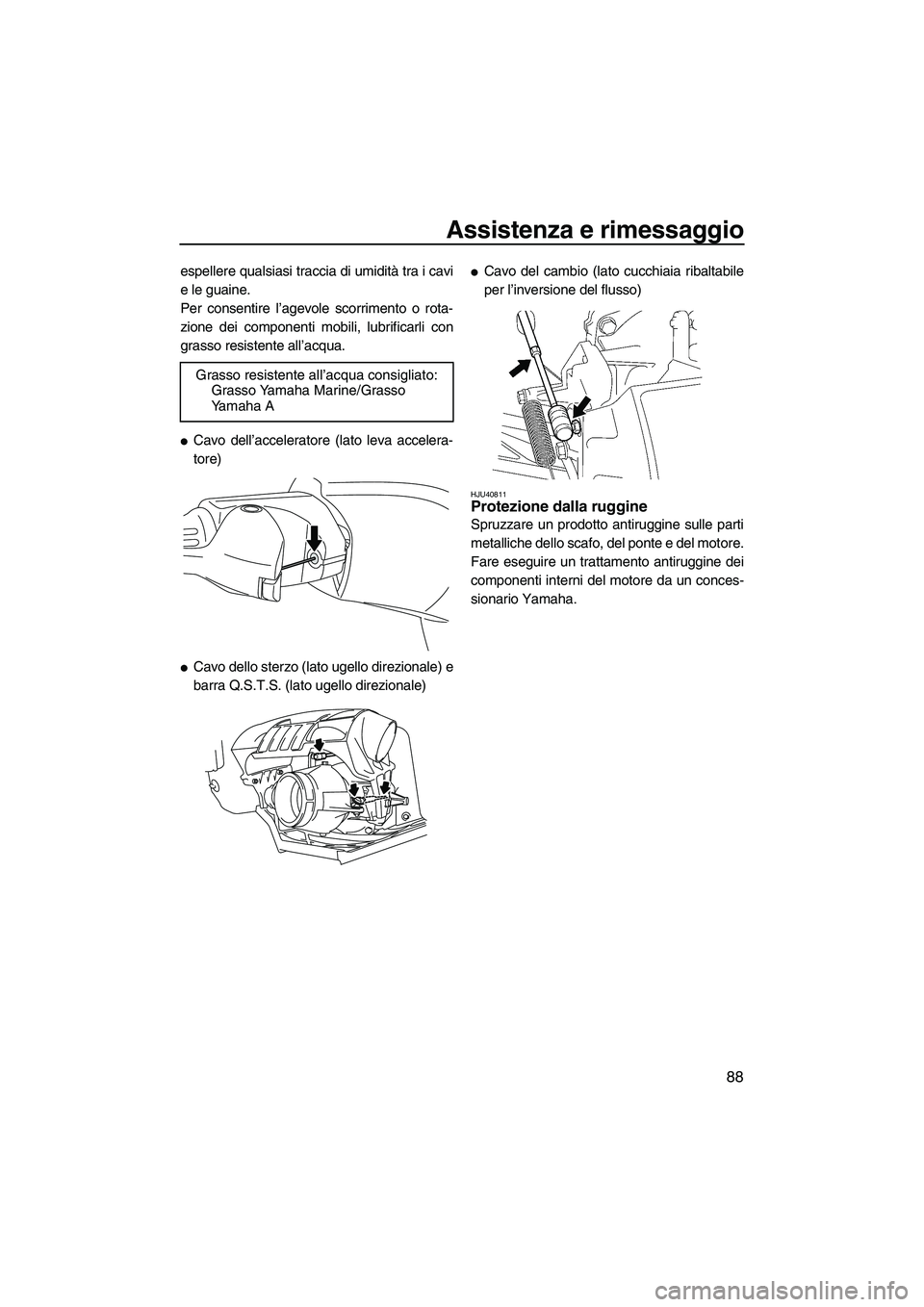

Utilizzare un ingrassatore adatto per iniettare
il grasso marino nelle guaine dei cavi ed
UF2C74H0.book Page 87 Tuesday, July 31, 2012 1:44 PM

Assistenza e rimessaggio
88
espellere qualsiasi traccia di umidità tra i cavi
e le guaine.
Per consentire l’agevole scorrimento o rota-
zione dei componenti mobili, lubrificarli con
grasso resistente all’acqua.
●Cavo dell’acceleratore (lato leva accelera-
tore)
●Cavo dello sterzo (lato ugello direzionale) e
barra Q.S.T.S. (lato ugello direzionale)
●Cavo del cambio (lato cucchiaia ribaltabile
per l’inversione del flusso)
HJU40811Protezione dalla ruggine
Spruzzare un prodotto antiruggine sulle parti
metalliche dello scafo, del ponte e del motore.
Fare eseguire un trattamento antiruggine dei
componenti interni del motore da un conces-
sionario Yamaha.
Grasso resistente all’acqua consigliato:
Grasso Yamaha Marine/Grasso
Ya m a h a A
UF2C74H0.book Page 88 Tuesday, July 31, 2012 1:44 PM

Manutenzione
89
HJU33768
Manutenzione
I controlli e le lubrificazioni periodiche manter-
ranno la vostra moto d’acqua nelle condizioni
più sicure ed efficienti possibili. Accertarsi
quindi di eseguire la manutenzione periodica.
La sicurezza è un obbligo per il proprietario
della moto d’acqua. Si deve eseguire una ma-
nutenzione corretta per mantenere le emis-
sioni dello scarico ed i livelli di rumorosità
entro i limiti di legge. I punti più importanti di
ispezione e ingrassaggio della moto d’acqua
sono illustrati nelle pagine che seguono.
Rivolgersi ad un concessionario Yamaha per
parti di ricambio originali Yamaha ed acces-
sori opzionali progettati per la vostra moto
d’acqua.
Ricordarsi che la garanzia limitata non copre i
guasti derivati dall’installazione di parti o ac-
cessori non equivalenti alle parti originali
Yamaha dal punto di vista qualitativo. La manutenzione, sostituzione o riparazio-
ne dei dispositivi e del sistema di controllo
delle emissioni possono venire eseguite
da qualsiasi officina o meccanico esperti
di motori marini con accensione a scintil-
la. Tuttavia, le riparazioni in garanzia devo-
no venire eseguite da un rivenditore
autorizzato Yamaha marine.
AVVERTENZA
HWJ00311
Ricordarsi di spegnere il motore quando si
esegue la manutenzione, salvo istruzioni
contrarie. Se non si ha dimestichezza
nell’effettuare operazioni di manutenzione
del mezzo, rivolgersi a un concessionario
Yamaha o a un altro meccanico qualifica- to.

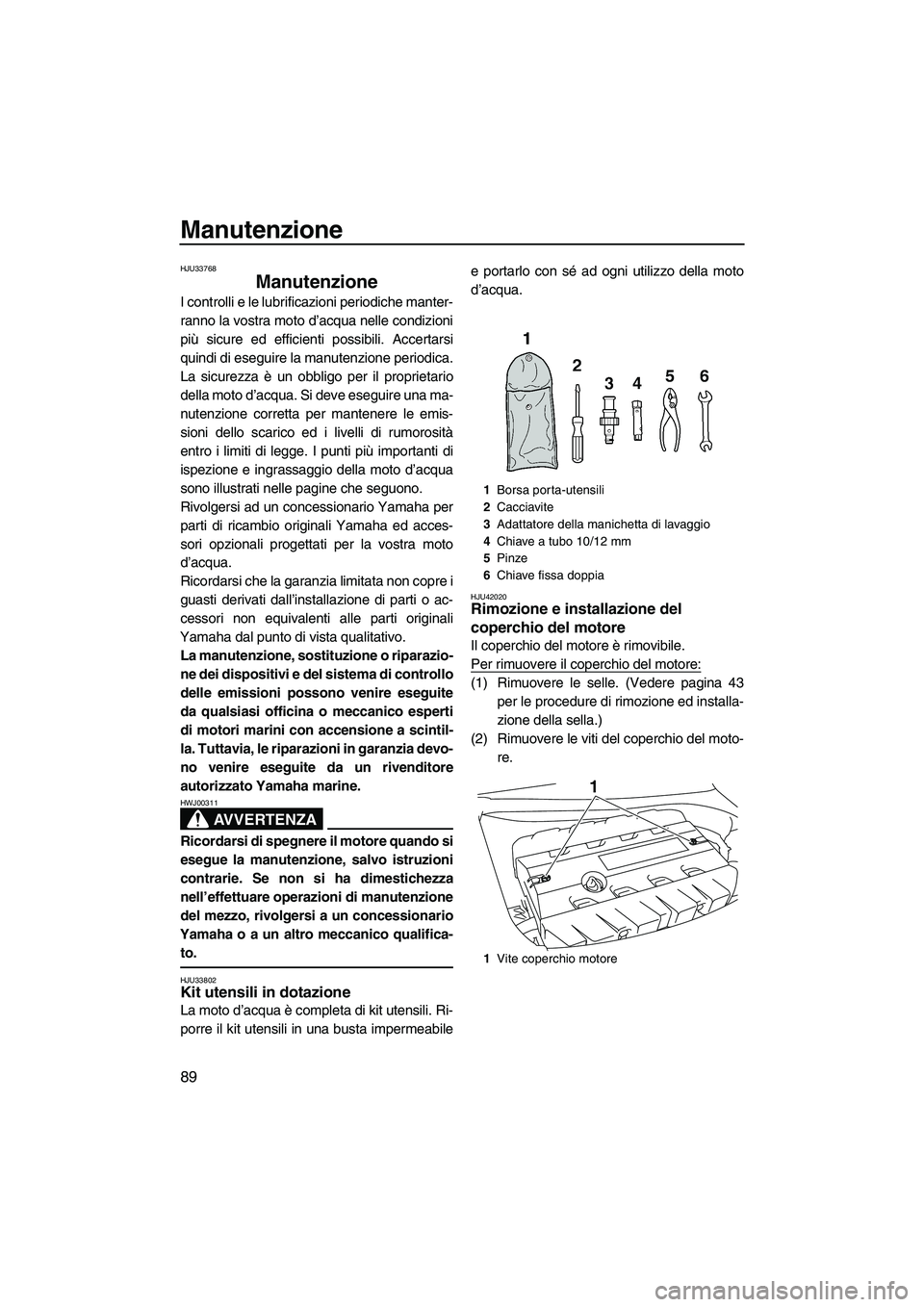

HJU33802Kit utensili in dotazione
La moto d’acqua è completa di kit utensili. Ri-
porre il kit utensili in una busta impermeabile e portarlo con sé ad ogni utilizzo della moto
d’acqua.
HJU42020Rimozione e installazione del
coperchio del motore
Il coperchio del motore è rimovibile.
Per rimuovere il coperchio del motore:
(1) Rimuovere le selle. (Vedere pagina 43
per le procedure di rimozione ed installa-
zione della sella.)
(2) Rimuovere le viti del coperchio del moto- re.
1Borsa porta-utensili
2 Cacciavite
3 Adattatore della manichetta di lavaggio
4 Chiave a tubo 10/12 mm
5 Pinze
6 Chiave fissa doppia
1 Vite coperchio motore
1
UF2C74H0.book Page 89 Tuesday, July 31, 2012 1:44 PM

Manutenzione
90

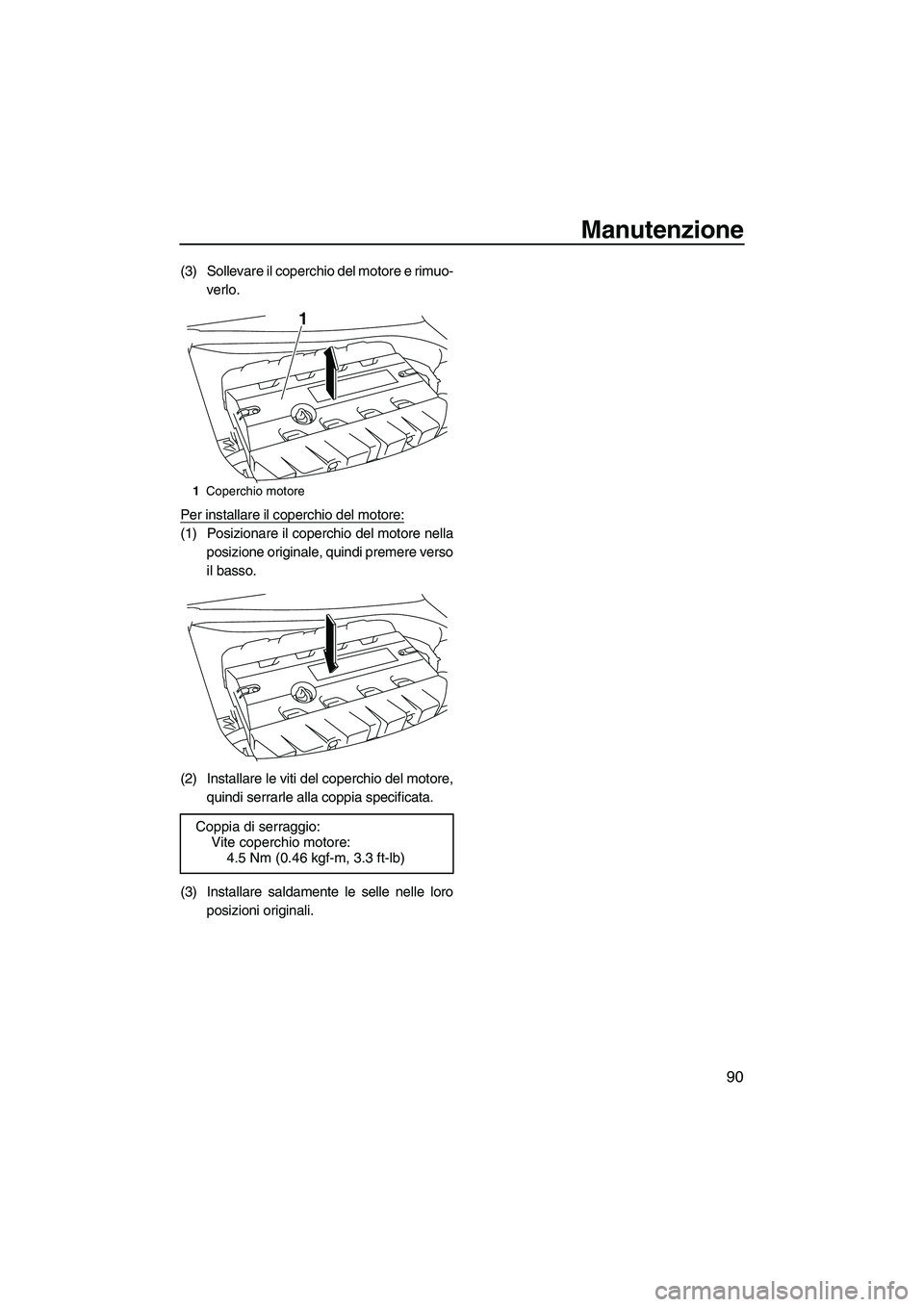

(3) Sollevare il coperchio del motore e rimuo-verlo.
Per installare il coperchio del motore:
(1) Posizionare il coperchio del motore nella posizione originale, quindi premere verso
il basso.
(2) Installare le viti del coperchio del motore, quindi serrarle alla coppia specificata.
(3) Installare saldamente le selle nelle loro posizioni originali.
1Coperchio motore
Coppia di serraggio:
Vite coperchio motore:
4.5 Nm (0.46 kgf-m, 3.3 ft-lb)
1
UF2C74H0.book Page 90 Tuesday, July 31, 2012 1:44 PM

Manutenzione
91

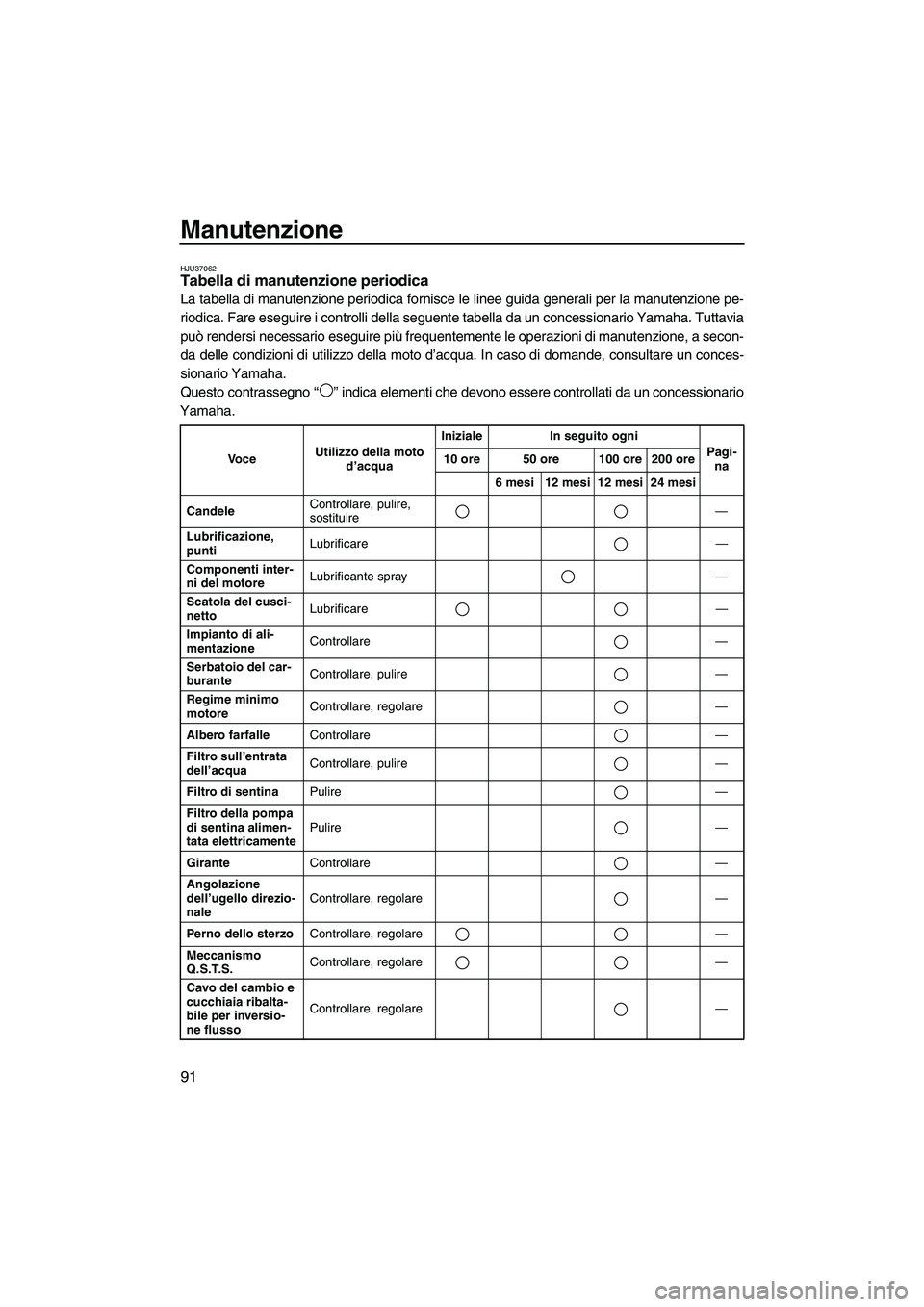

HJU37062Tabella di manutenzione periodica
La tabella di manutenzione periodica fornisce le linee guida generali per la manutenzione pe-
riodica. Fare eseguire i controlli della seguente tabella da un concessionario Yamaha. Tuttavia
può rendersi necessario eseguire più frequentemente le operazioni di manutenzione, a secon-
da delle condizioni di utilizzo della moto d’acqua. In caso di domande, consultare un conces-
sionario Yamaha.
Questo contrassegno “ ” indica elementi che devono essere controllati da un concessionario
Yamaha.
Vo c e Utilizzo della moto
d’acqua Iniziale In seguito ogni
Pagi-na
10 ore 50 ore 100 ore 200 ore
6 mesi 12 mesi 12 mesi 24 mesi
Candele Controllare, pulire,
sostituire
—
Lubrificazione,
punti Lubrificare —
Componenti inter-
ni del motore Lubrificante spray —
Scatola del cusci-
netto Lubrificare —
Impianto di ali-
mentazione Controllare —
Serbatoio del car-
burante Controllare, pulire —
Regime minimo
motore Controllare, regolare —
Albero farfalle Controllare —
Filtro sull’entrata
dell’acqua Controllare, pulire —
Filtro di sentina Pulire —
Filtro della pompa
di sentina alimen-
tata elettricamente Pulire —
Girante Controllare —
Angolazione
dell’ugello direzio-
nale Controllare, regolare —
Perno dello sterzo Controllare, regolare —
Meccanismo
Q.S.T.S. Controllare, regolare —
Cavo del cambio e
cucchiaia ribalta-
bile per inversio-
ne flusso Controllare, regolare —
UF2C74H0.book Page 91 Tuesday, July 31, 2012 1:44 PM

Manutenzione
92

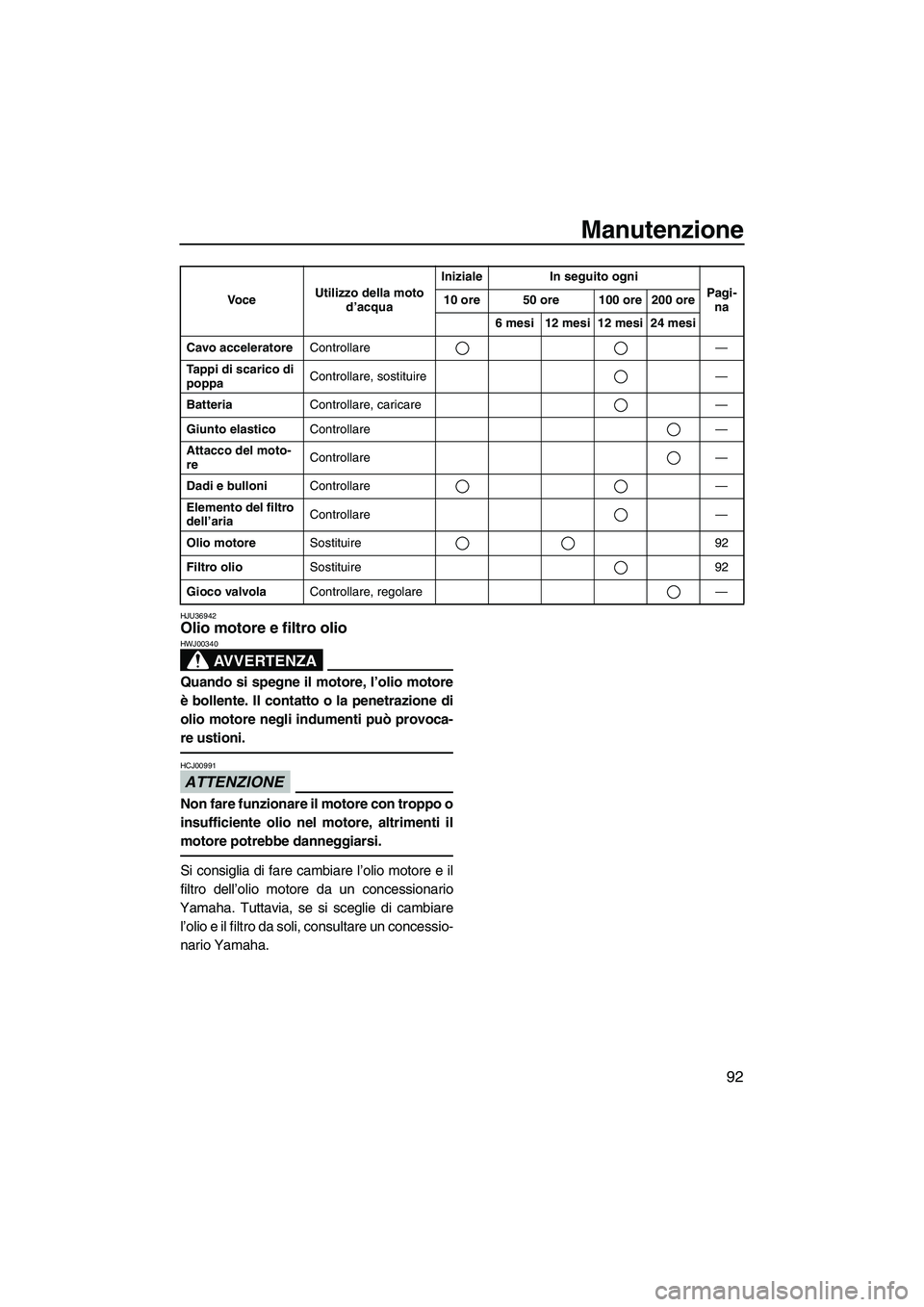

HJU36942Olio motore e filtro olio
AVVERTENZA
HWJ00340
Quando si spegne il motore, l’olio motore
è bollente. Il contatto o la penetrazione di
olio motore negli indumenti può provoca-
re ustioni.
ATTENZIONE
HCJ00991
Non fare funzionare il motore con troppo o
insufficiente olio nel motore, altrimenti il
motore potrebbe danneggiarsi.
Si consiglia di fare cambiare l’olio motore e il
filtro dell’olio motore da un concessionario
Yamaha. Tuttavia, se si sceglie di cambiare l’olio e il filtro da soli, consultare un concessio-
nario Yamaha.
Cavo acceleratore Controllare —
Tappi di scarico di
poppa Controllare, sostituire —
Batteria Controllare, caricare —
Giunto elastico Controllare —
Attacco del moto-
re Controllare —
Dadi e bulloni Controllare —
Elemento del filtro
dell’aria Controllare —
Olio motore Sostituire 92
Filtro olio Sostituire 92
Gioco valvola Controllare, regolare —
Vo c e
Utilizzo della moto
d’acqua Iniziale In seguito ogni
Pagi-na
10 ore 50 ore 100 ore 200 ore
6 mesi 12 mesi 12 mesi 24 mesi
UF2C74H0.book Page 92 Tuesday, July 31, 2012 1:44 PM

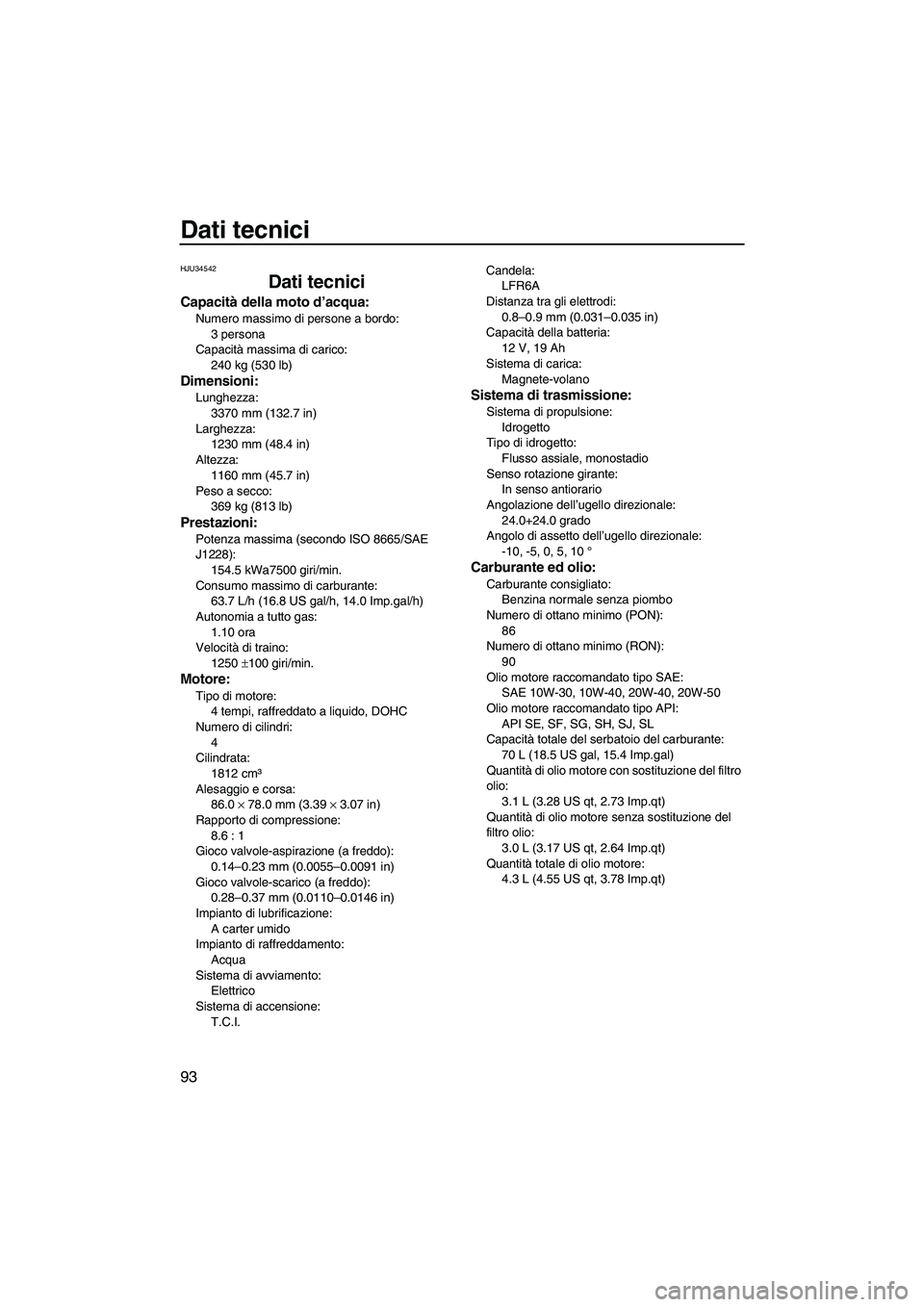

Dati tecnici
93
HJU34542
Dati tecnici
Capacità della moto d’acqua:
Numero massimo di persone a bordo:3 persona
Capacità massima di carico: 240 kg (530 lb)
Dimensioni:
Lunghezza:
3370 mm (132.7 in)
Larghezza: 1230 mm (48.4 in)
Altezza: 1160 mm (45.7 in)
Peso a secco: 369 kg (813 lb)
Prestazioni:
Potenza massima (secondo ISO 8665/SAE
J1228):
154.5 kWa7500 giri/min.
Consumo massimo di carburante: 63.7 L/h (16.8 US gal/h, 14.0 Imp.gal/h)
Autonomia a tutto gas: 1.10 ora
Velocità di traino:
1250 ±100 giri/min.
Motore:
Tipo di motore:
4 tempi, raffreddato a liquido, DOHC
Numero di cilindri:
4
Cilindrata: 1812 cm³
Alesaggio e corsa: 86.0 × 78.0 mm (3.39 × 3.07 in)
Rapporto di compressione:
8.6 : 1
Gioco valvole-aspirazione (a freddo): 0.14–0.23 mm (0.0055–0.0091 in)
Gioco valvole-scarico (a freddo): 0.28–0.37 mm (0.0110–0.0146 in)
Impianto di lubrificazione:
A carter umido
Impianto di raffreddamento: Acqua
Sistema di avviamento: Elettrico
Sistema di accensione:
T.C.I. Candela:
LFR6A
Distanza tra gli elettrodi: 0.8–0.9 mm (0.031–0.035 in)
Capacità della batteria:
12 V, 19 Ah
Sistema di carica: Magnete-volano
Sistema di trasmissione:
Sistema di propulsione:
Idrogetto
Tipo di idrogetto: Flusso assiale, monostadio
Senso rotazione girante: In senso antiorario
Angolazione dell’ugello direzionale: 24.0+24.0 grado
Angolo di assetto dell’ugello direzionale:
-10, -5, 0, 5, 10 °
Carburante ed olio:
Carburante consigliato:Benzina normale senza piombo
Numero di ottano minimo (PON):
86
Numero di ottano minimo (RON): 90
Olio motore raccomandato tipo SAE: SAE 10W-30, 10W-40, 20W-40, 20W-50
Olio motore raccomandato tipo API:
API SE, SF, SG, SH, SJ, SL
Capacità totale del serbatoio del carburante: 70 L (18.5 US gal, 15.4 Imp.gal)
Quantità di olio motore con sostituzione del filtro
olio: 3.1 L (3.28 US qt, 2.73 Imp.qt)
Quantità di olio motore senza sostituzione del
filtro olio: 3.0 L (3.17 US qt, 2.64 Imp.qt)
Quantità totale di olio motore: 4.3 L (4.55 US qt, 3.78 Imp.qt)
UF2C74H0.book Page 93 Tuesday, July 31, 2012 1:44 PM
