YAMAHA FZS SVHO 2013 Manual de utilização (in Portuguese)

Operação do veículo aquático
34
PJU40011
Funções de operação do
veículo aquático

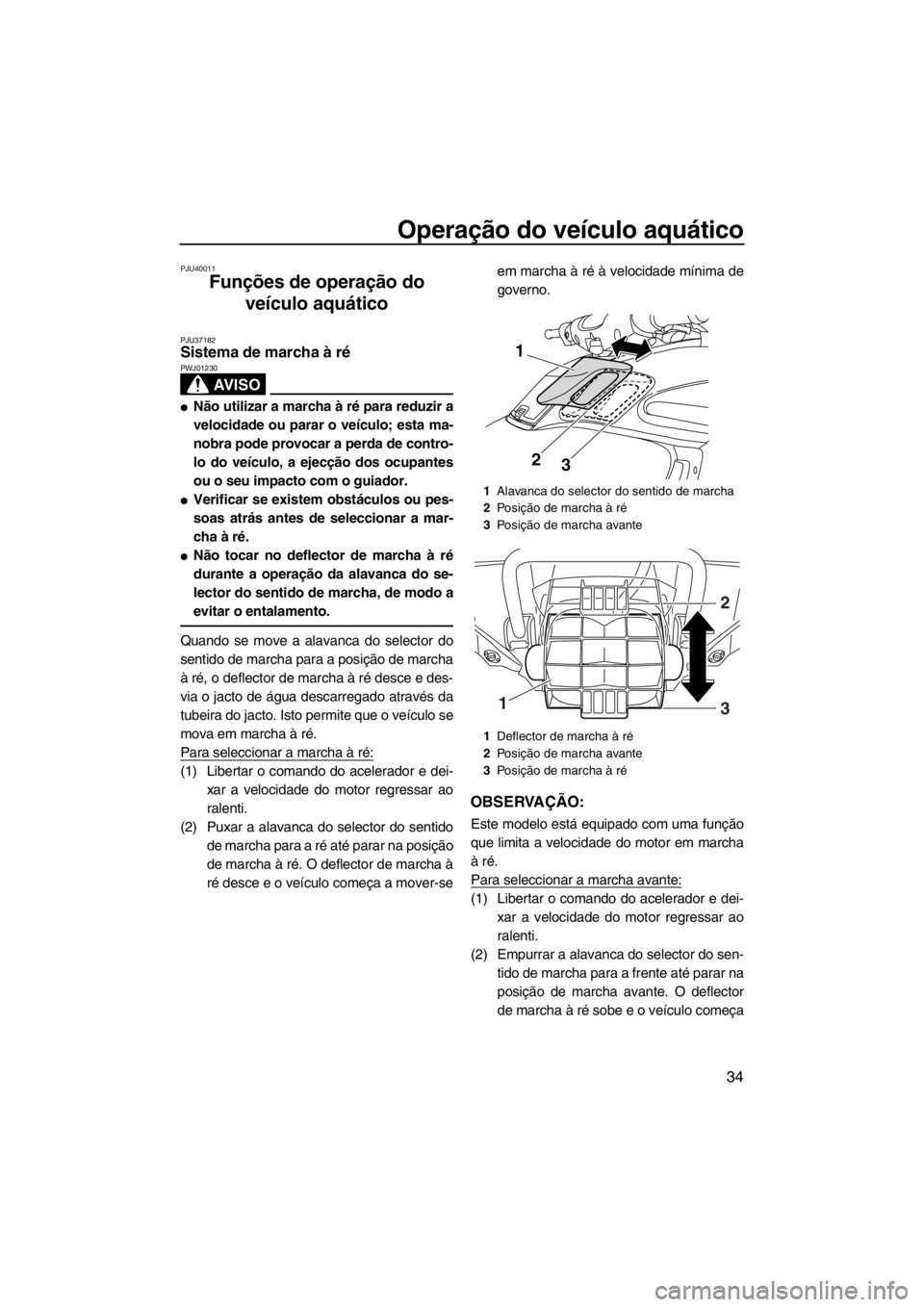

PJU37182Sistema de marcha à ré
AV I S O
PWJ01230
●Não utilizar a marcha à ré para reduzir a
velocidade ou parar o veículo; esta ma-
nobra pode provocar a perda de contro-
lo do veículo, a ejecção dos ocupantes
ou o seu impacto com o guiador.
●Verificar se existem obstáculos ou pes-
soas atrás antes de seleccionar a mar-
cha à ré.
●Não tocar no deflector de marcha à ré
durante a operação da alavanca do se-
lector do sentido de marcha, de modo a
evitar o entalamento.
Quando se move a alavanca do selector do
sentido de marcha para a posição de marcha
à ré, o deflector de marcha à ré desce e des-
via o jacto de água descarregado através da
tubeira do jacto. Isto permite que o veículo se
mova em marcha à ré.
Para seleccionar a marcha à ré:
(1) Libertar o comando do acelerador e dei-
xar a velocidade do motor regressar ao
ralenti.
(2) Puxar a alavanca do selector do sentido
de marcha para a ré até parar na posição
de marcha à ré. O deflector de marcha à
ré desce e o veículo começa a mover-seem marcha à ré à velocidade mínima de
governo.
OBSERVAÇÃO:
Este modelo está equipado com uma função
que limita a velocidade do motor em marcha
à ré.
Para seleccionar a marcha avante:
(1) Libertar o comando do acelerador e dei-
xar a velocidade do motor regressar ao
ralenti.
(2) Empurrar a alavanca do selector do sen-
tido de marcha para a frente até parar na
posição de marcha avante. O deflector
de marcha à ré sobe e o veículo começa
1Alavanca do selector do sentido de marcha
2Posição de marcha à ré
3Posição de marcha avante
1Deflector de marcha à ré
2Posição de marcha avante
3Posição de marcha à ré
3 2 1
12
3
UF2C74P0.book Page 34 Wednesday, August 1, 2012 2:18 PM

Operação do veículo aquático
35
a mover-se para a frente à velocidade
mínima de governo.

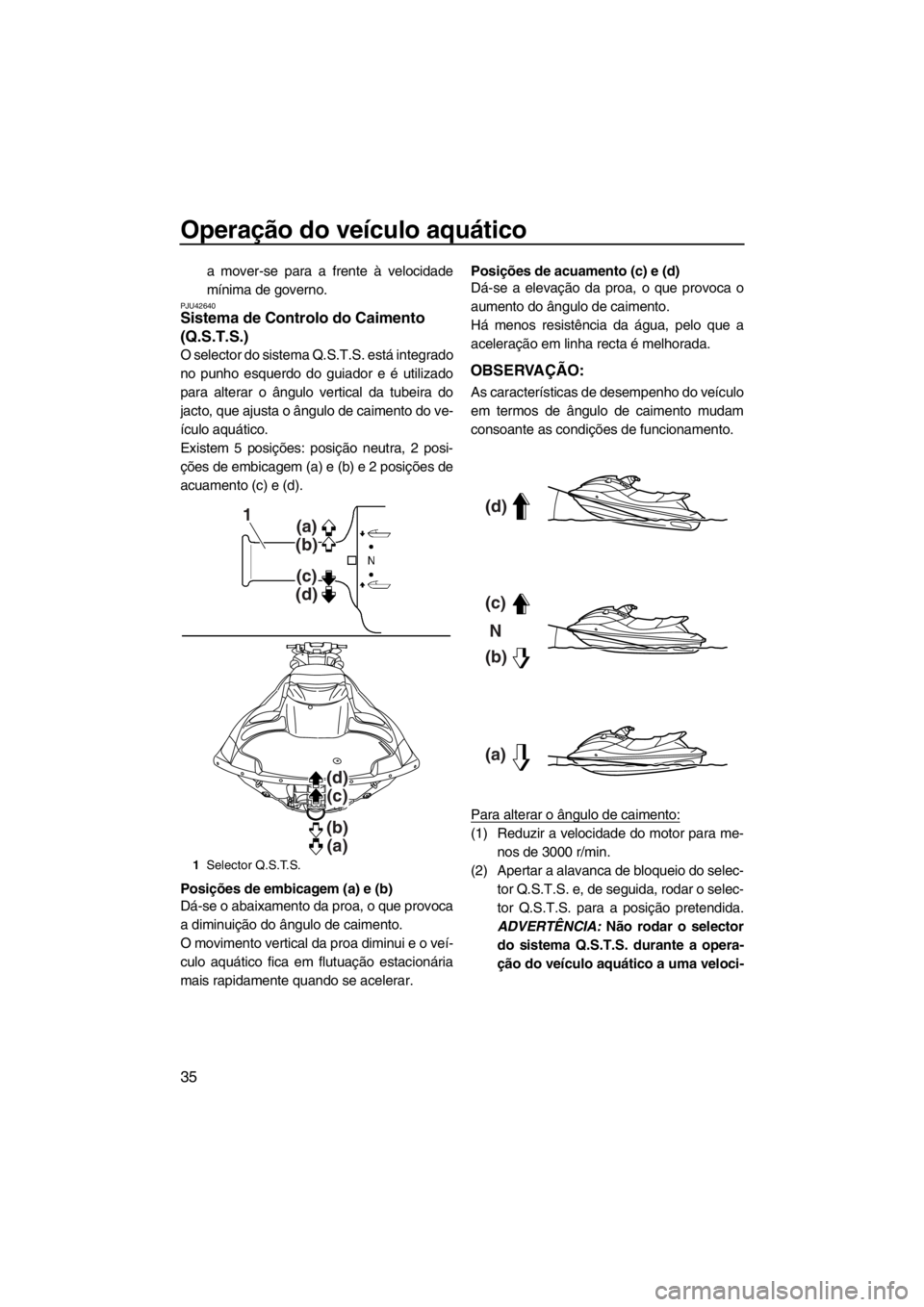

PJU42640Sistema de Controlo do Caimento
(Q.S.T.S.)
O selector do sistema Q.S.T.S. está integrado
no punho esquerdo do guiador e é utilizado
para alterar o ângulo vertical da tubeira do
jacto, que ajusta o ângulo de caimento do ve-
ículo aquático.
Existem 5 posições: posição neutra, 2 posi-
ções de embicagem (a) e (b) e 2 posições de
acuamento (c) e (d).
Posições de embicagem (a) e (b)
Dá-se o abaixamento da proa, o que provoca
a diminuição do ângulo de caimento.
O movimento vertical da proa diminui e o veí-
culo aquático fica em flutuação estacionária
mais rapidamente quando se acelerar.Posições de acuamento (c) e (d)
Dá-se a elevação da proa, o que provoca o
aumento do ângulo de caimento.
Há menos resistência da água, pelo que a
aceleração em linha recta é melhorada.
OBSERVAÇÃO:
As características de desempenho do veículo
em termos de ângulo de caimento mudam
consoante as condições de funcionamento.
Para alterar o ângulo de caimento:
(1) Reduzir a velocidade do motor para me-
nos de 3000 r/min.
(2) Apertar a alavanca de bloqueio do selec-
tor Q.S.T.S. e, de seguida, rodar o selec-
tor Q.S.T.S. para a posição pretendida.
ADVERTÊNCIA: Não rodar o selector
do sistema Q.S.T.S. durante a opera-
ção do veículo aquático a uma veloci-
1Selector Q.S.T.S.
(c)
(d)(a)
(b)
(b)
(a) (d)
(c)
1(d)
(c)
(b)N
(a)
UF2C74P0.book Page 35 Wednesday, August 1, 2012 2:18 PM

Operação do veículo aquático
36
dade de 3000 r/min ou superior, pois o
Q.S.T.S. poderá sofrer danos.
[PCJ00013]
(3) Libertar a alavanca de bloqueio e verifi-
car se o selector do sistema Q.S.T.S.
está encaixado firmemente.
PJU40000
Modos de funcionamento do
veículo
PJU37423Modo de baixas rotações
O modo de baixas rotações é uma função que
limita a velocidade máxima do motor a apro-
ximadamente 70% da velocidade máxima no
modo normal.
O modo de baixas rotações só pode ser acti-
vado e desactivado utilizando o transmissor
do controlo remoto que é incluído com este
veículo aquático. (Ver as informações relati-
vas ao transmissor do controlo remoto na pá-
gina 27.)
OBSERVAÇÃO:
O modo de baixas rotações só pode ser acti-
vado quando o motor é desligado no modo de
desbloqueio do Sistema de Segurança
Yamaha.
Activação e desactivação do modo de bai-
xas rotações
A activação do modo de baixas rotações será
confirmada pelo número de bips quando o
transmissor do controlo remoto for accionado
e pela luz indicadora “L-MODE” da unidade
de indicadores analógicos duplos. (Ver infor-
mações sobre a unidade de indicadores ana-
lógicos duplos na página 38.)
1Selector Q.S.T.S.
2Alavanca de bloqueio do selector do siste-
ma Q.S.T.S.
1Transmissor do controlo remoto
UF2C74P0.book Page 36 Wednesday, August 1, 2012 2:18 PM

Operação do veículo aquático
37
OBSERVAÇÃO:
Se o transmissor do controlo remoto for acci-
onado enquanto a unidade de indicadores
analógicos duplos estiver em estado de espe-
ra, a unidade irá efectuar a operação inicial e,
em seguida, a definição fica seleccionada.

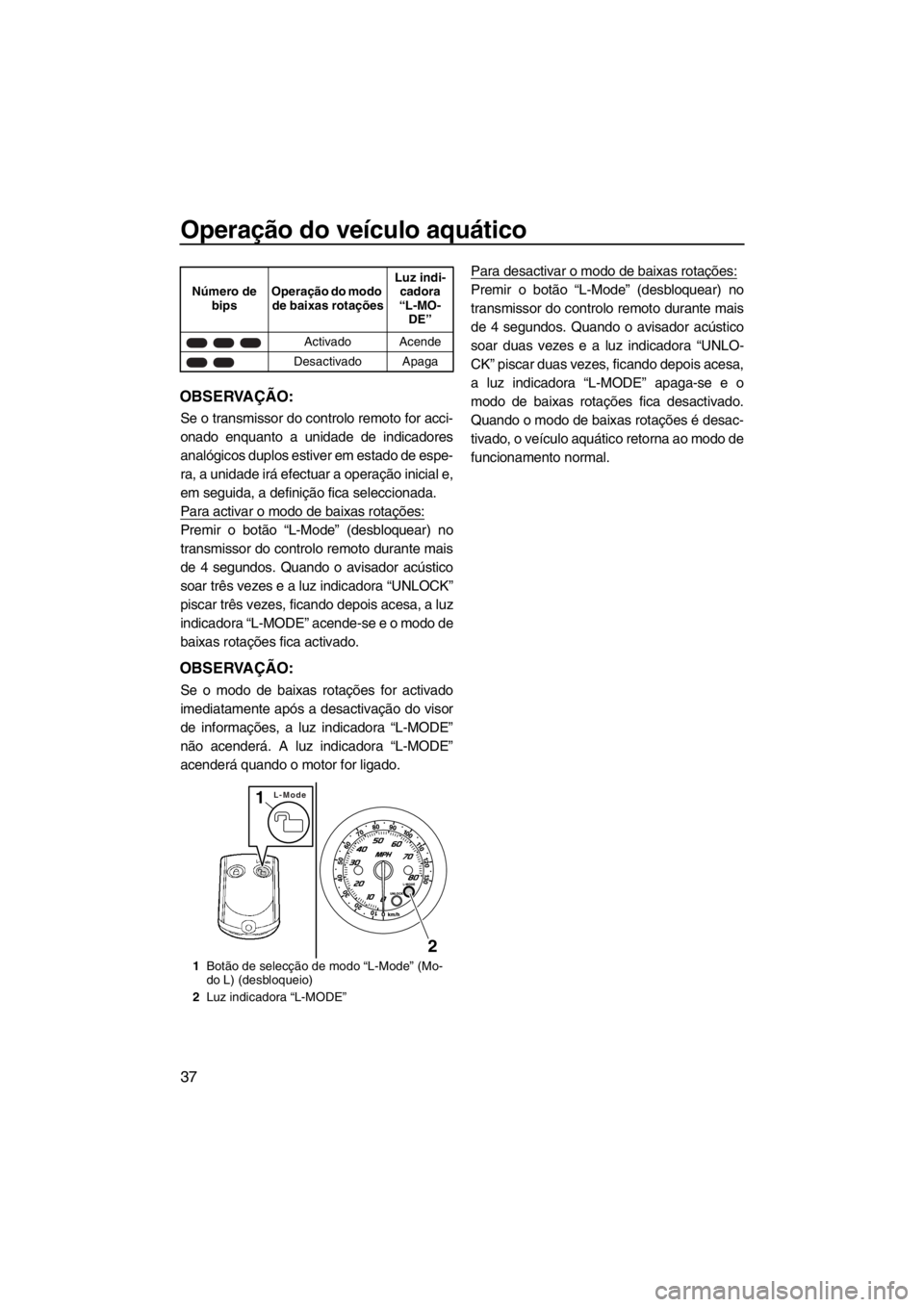

Para activar o modo de baixas rotações:
Premir o botão “L-Mode” (desbloquear) no
transmissor do controlo remoto durante mais
de 4 segundos. Quando o avisador acústico
soar três vezes e a luz indicadora “UNLOCK”
piscar três vezes, ficando depois acesa, a luz
indicadora “L-MODE” acende-se e o modo de
baixas rotações fica activado.
OBSERVAÇÃO:
Se o modo de baixas rotações for activado
imediatamente após a desactivação do visor
de informações, a luz indicadora “L-MODE”
não acenderá. A luz indicadora “L-MODE”
acenderá quando o motor for ligado.Para desactivar o modo de baixas rotações:
Premir o botão “L-Mode” (desbloquear) no
transmissor do controlo remoto durante mais
de 4 segundos. Quando o avisador acústico
soar duas vezes e a luz indicadora “UNLO-
CK” piscar duas vezes, ficando depois acesa,
a luz indicadora “L-MODE” apaga-se e o
modo de baixas rotações fica desactivado.
Quando o modo de baixas rotações é desac-
tivado, o veículo aquático retorna ao modo de
funcionamento normal.Número de
bipsOperação do modo
de baixas rotaçõesLuz indi-
cadora
“L-MO-
DE”
Activado Acende
Desactivado Apaga
1Botão de selecção de modo “L-Mode” (Mo-
do L) (desbloqueio)
2Luz indicadora “L-MODE”
L-Mode1
2
UF2C74P0.book Page 37 Wednesday, August 1, 2012 2:18 PM

Funcionamento dos instrumentos
38
PJU37432

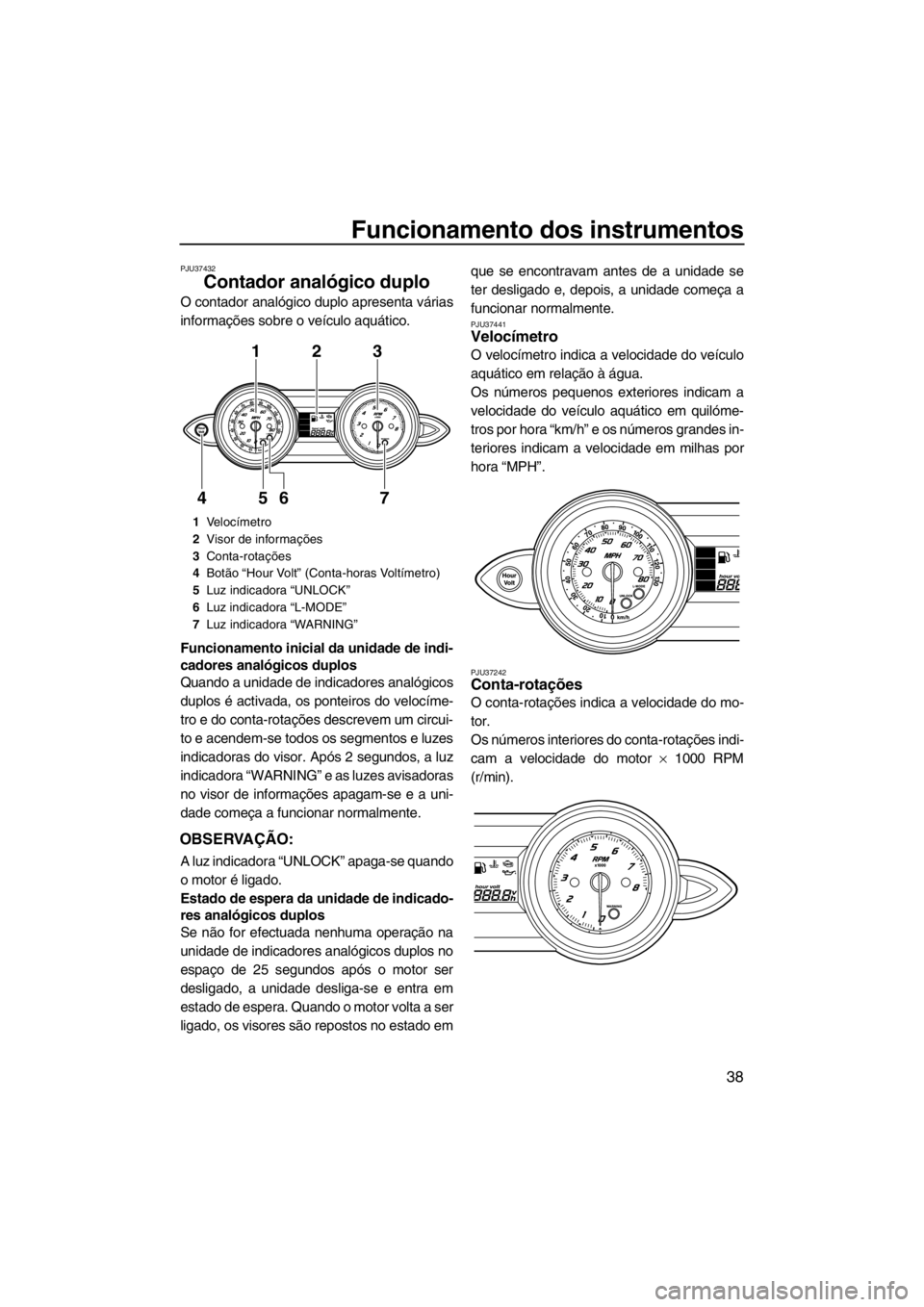

Contador analógico duplo
O contador analógico duplo apresenta várias
informações sobre o veículo aquático.
Funcionamento inicial da unidade de indi-
cadores analógicos duplos
Quando a unidade de indicadores analógicos
duplos é activada, os ponteiros do velocíme-
tro e do conta-rotações descrevem um circui-
to e acendem-se todos os segmentos e luzes
indicadoras do visor. Após 2 segundos, a luz
indicadora “WARNING” e as luzes avisadoras
no visor de informações apagam-se e a uni-
dade começa a funcionar normalmente.
OBSERVAÇÃO:
A luz indicadora “UNLOCK” apaga-se quando
o motor é ligado.
Estado de espera da unidade de indicado-
res analógicos duplos
Se não for efectuada nenhuma operação na
unidade de indicadores analógicos duplos no
espaço de 25 segundos após o motor ser
desligado, a unidade desliga-se e entra em
estado de espera. Quando o motor volta a ser
ligado, os visores são repostos no estado emque se encontravam antes de a unidade se
ter desligado e, depois, a unidade começa a
funcionar normalmente.
PJU37441Velocímetro
O velocímetro indica a velocidade do veículo
aquático em relação à água.
Os números pequenos exteriores indicam a
velocidade do veículo aquático em quilóme-
tros por hora “km/h” e os números grandes in-
teriores indicam a velocidade em milhas por
hora “MPH”.
PJU37242Conta-rotações
O conta-rotações indica a velocidade do mo-
tor.
Os números interiores do conta-rotações indi-
cam a velocidade do motor × 1000 RPM
(r/min).
1Velocímetro
2Visor de informações
3Conta-rotações
4Botão “Hour Volt” (Conta-horas Voltímetro)
5Luz indicadora “UNLOCK”
6Luz indicadora “L-MODE”
7Luz indicadora “WARNING”
123
7 6 5 4
UF2C74P0.book Page 38 Wednesday, August 1, 2012 2:18 PM

Funcionamento dos instrumentos
39

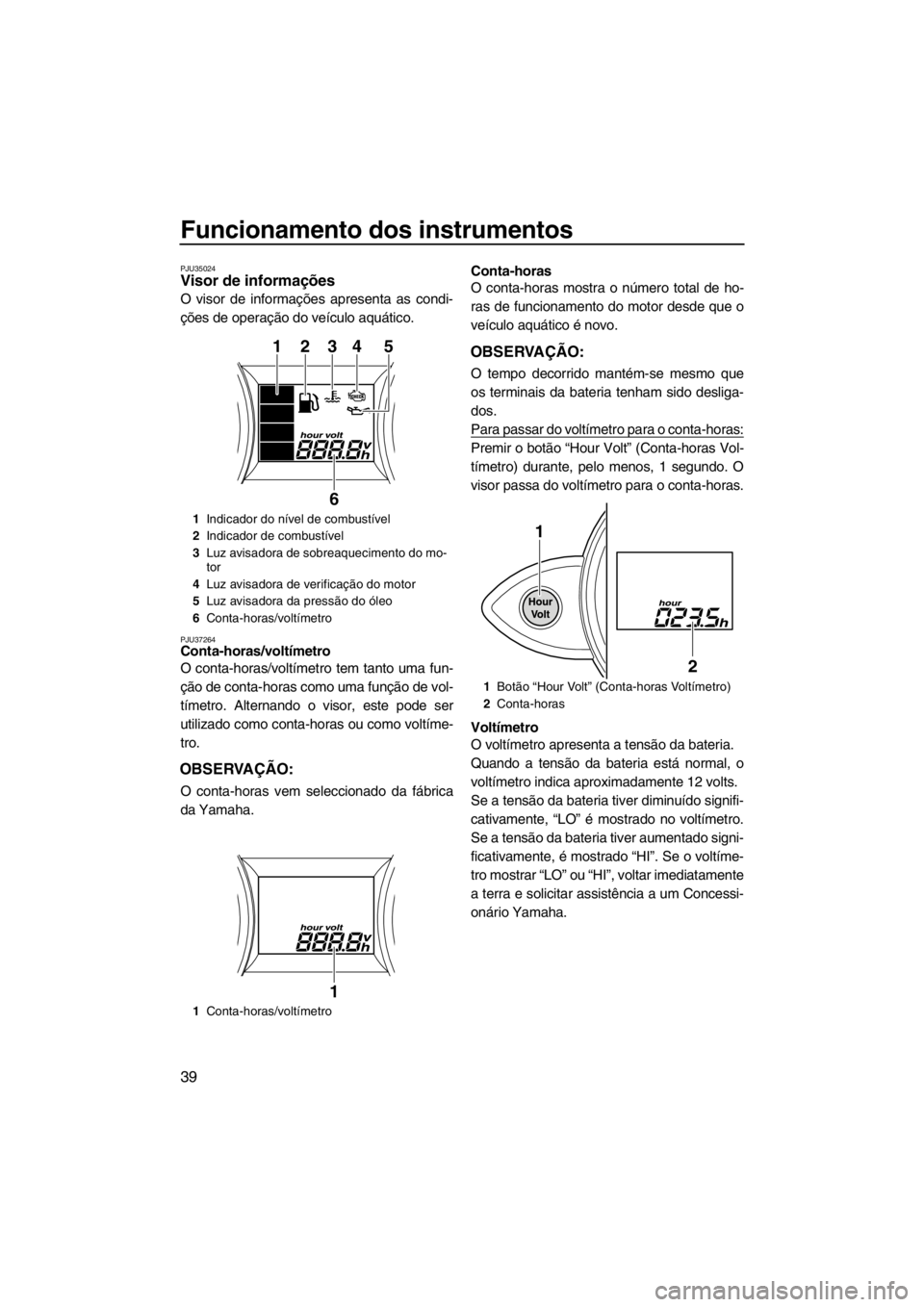

PJU35024Visor de informações
O visor de informações apresenta as condi-
ções de operação do veículo aquático.
PJU37264Conta-horas/voltímetro
O conta-horas/voltímetro tem tanto uma fun-
ção de conta-horas como uma função de vol-
tímetro. Alternando o visor, este pode ser
utilizado como conta-horas ou como voltíme-
tro.
OBSERVAÇÃO:
O conta-horas vem seleccionado da fábrica
da Yamaha.Conta-horas
O conta-horas mostra o número total de ho-
ras de funcionamento do motor desde que o
veículo aquático é novo.
OBSERVAÇÃO:
O tempo decorrido mantém-se mesmo que
os terminais da bateria tenham sido desliga-
dos.
Para passar do voltímetro para o conta-horas:
Premir o botão “Hour Volt” (Conta-horas Vol-
tímetro) durante, pelo menos, 1 segundo. O
visor passa do voltímetro para o conta-horas.
Voltímetro
O voltímetro apresenta a tensão da bateria.
Quando a tensão da bateria está normal, o
voltímetro indica aproximadamente 12 volts.
Se a tensão da bateria tiver diminuído signifi-
cativamente, “LO” é mostrado no voltímetro.
Se a tensão da bateria tiver aumentado signi-
ficativamente, é mostrado “HI”. Se o voltíme-
tro mostrar “LO” ou “HI”, voltar imediatamente
a terra e solicitar assistência a um Concessi-
onário Yamaha.
1Indicador do nível de combustível
2Indicador de combustível
3Luz avisadora de sobreaquecimento do mo-
tor
4Luz avisadora de verificação do motor
5Luz avisadora da pressão do óleo
6Conta-horas/voltímetro
1Conta-horas/voltímetro
12345
6
1
1Botão “Hour Volt” (Conta-horas Voltímetro)
2Conta-horas
1
2
UF2C74P0.book Page 39 Wednesday, August 1, 2012 2:18 PM

Funcionamento dos instrumentos
40

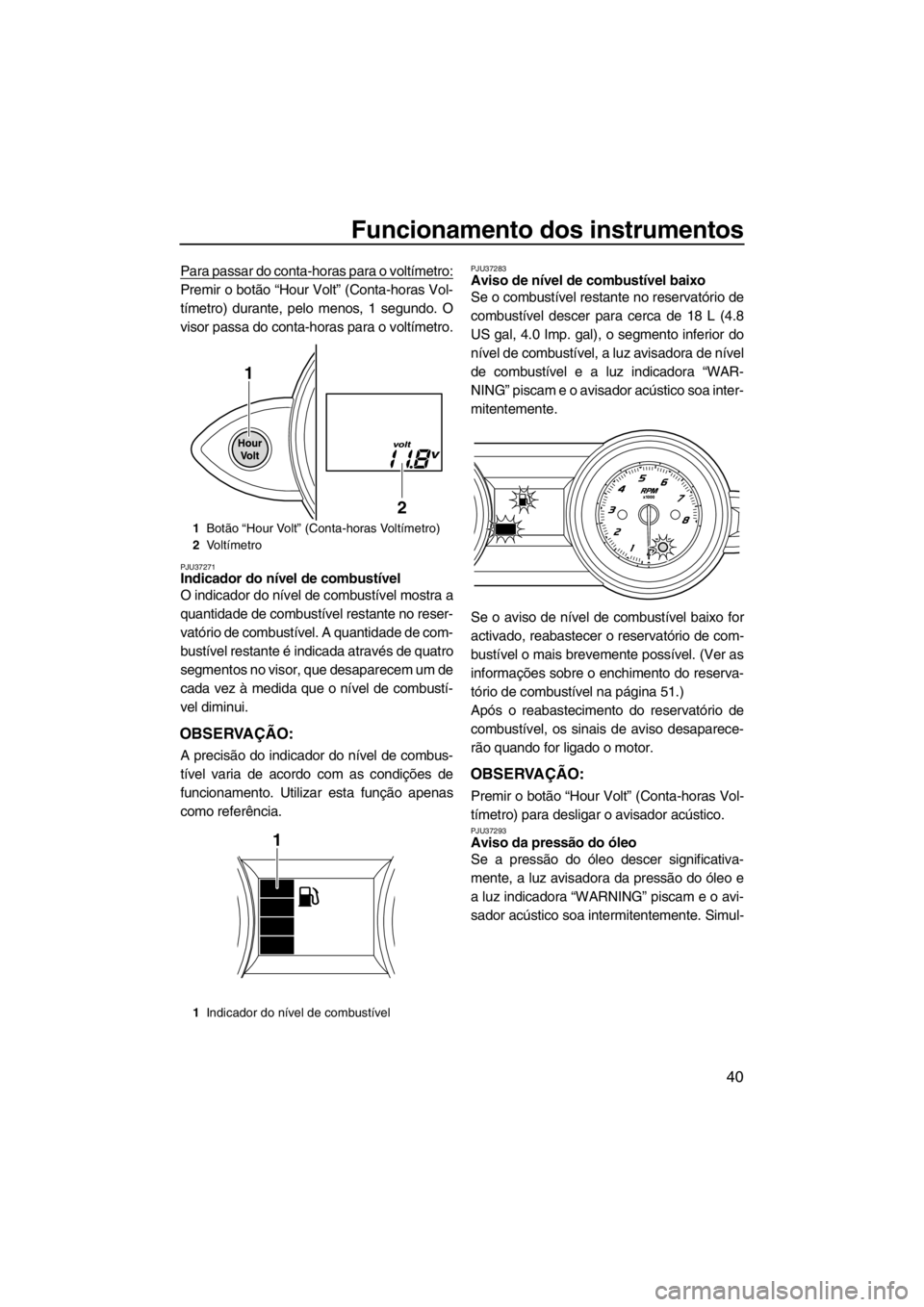

Para passar do conta-horas para o voltímetro:
Premir o botão “Hour Volt” (Conta-horas Vol-
tímetro) durante, pelo menos, 1 segundo. O
visor passa do conta-horas para o voltímetro.
PJU37271Indicador do nível de combustível
O indicador do nível de combustível mostra a
quantidade de combustível restante no reser-
vatório de combustível. A quantidade de com-
bustível restante é indicada através de quatro
segmentos no visor, que desaparecem um de
cada vez à medida que o nível de combustí-
vel diminui.
OBSERVAÇÃO:
A precisão do indicador do nível de combus-
tível varia de acordo com as condições de
funcionamento. Utilizar esta função apenas
como referência.
PJU37283Aviso de nível de combustível baixo
Se o combustível restante no reservatório de
combustível descer para cerca de 18 L (4.8
US gal, 4.0 Imp. gal), o segmento inferior do
nível de combustível, a luz avisadora de nível
de combustível e a luz indicadora “WAR-
NING” piscam e o avisador acústico soa inter-
mitentemente.
Se o aviso de nível de combustível baixo for
activado, reabastecer o reservatório de com-
bustível o mais brevemente possível. (Ver as
informações sobre o enchimento do reserva-
tório de combustível na página 51.)
Após o reabastecimento do reservatório de
combustível, os sinais de aviso desaparece-
rão quando for ligado o motor.
OBSERVAÇÃO:
Premir o botão “Hour Volt” (Conta-horas Vol-
tímetro) para desligar o avisador acústico.
PJU37293Aviso da pressão do óleo
Se a pressão do óleo descer significativa-
mente, a luz avisadora da pressão do óleo e
a luz indicadora “WARNING” piscam e o avi-
sador acústico soa intermitentemente. Simul-
1Botão “Hour Volt” (Conta-horas Voltímetro)
2Vo l t í m e t r o
1Indicador do nível de combustível
1
2
1
UF2C74P0.book Page 40 Wednesday, August 1, 2012 2:18 PM

Funcionamento dos instrumentos
41
taneamente, a velocidade máxima do motor é
limitada.
Se a luz avisadora da pressão do óleo for ac-
tivada, reduzir imediatamente a velocidade
do motor, voltar a terra e verificar o nível do
óleo do motor. (Ver as informações sobre a
verificação do nível do óleo do motor na pági-
na 53.) Se o nível do óleo for suficiente, soli-
citar a um Concessionário Yamaha a
verificação do veículo aquático.
OBSERVAÇÃO:
Premir o botão “Hour Volt” (Conta-horas Vol-
tímetro) para desligar o avisador acústico.

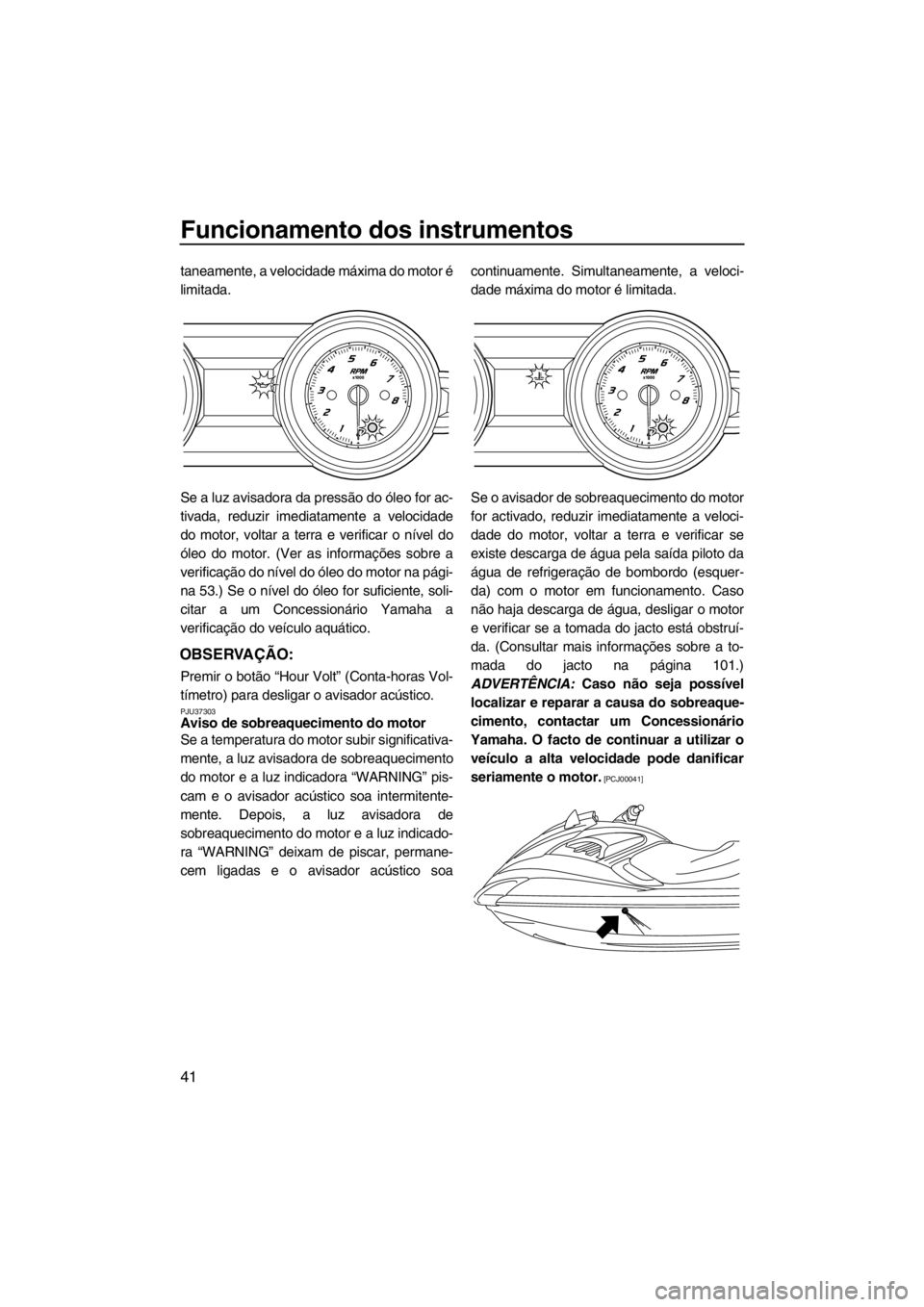

PJU37303Aviso de sobreaquecimento do motor
Se a temperatura do motor subir significativa-
mente, a luz avisadora de sobreaquecimento
do motor e a luz indicadora “WARNING” pis-
cam e o avisador acústico soa intermitente-
mente. Depois, a luz avisadora de
sobreaquecimento do motor e a luz indicado-
ra “WARNING” deixam de piscar, permane-
cem ligadas e o avisador acústico soacontinuamente. Simultaneamente, a veloci-
dade máxima do motor é limitada.
Se o avisador de sobreaquecimento do motor
for activado, reduzir imediatamente a veloci-
dade do motor, voltar a terra e verificar se
existe descarga de água pela saída piloto da
água de refrigeração de bombordo (esquer-
da) com o motor em funcionamento. Caso
não haja descarga de água, desligar o motor
e verificar se a tomada do jacto está obstruí-
da. (Consultar mais informações sobre a to-
mada do jacto na página 101.)
ADVERTÊNCIA: Caso não seja possível
localizar e reparar a causa do sobreaque-
cimento, contactar um Concessionário
Yamaha. O facto de continuar a utilizar o
veículo a alta velocidade pode danificar
seriamente o motor.
[PCJ00041]
UF2C74P0.book Page 41 Wednesday, August 1, 2012 2:18 PM

Funcionamento dos instrumentos
42
OBSERVAÇÃO:
Premir o botão “Hour Volt” (Conta-horas Vol-
tímetro) para desligar o avisador acústico.

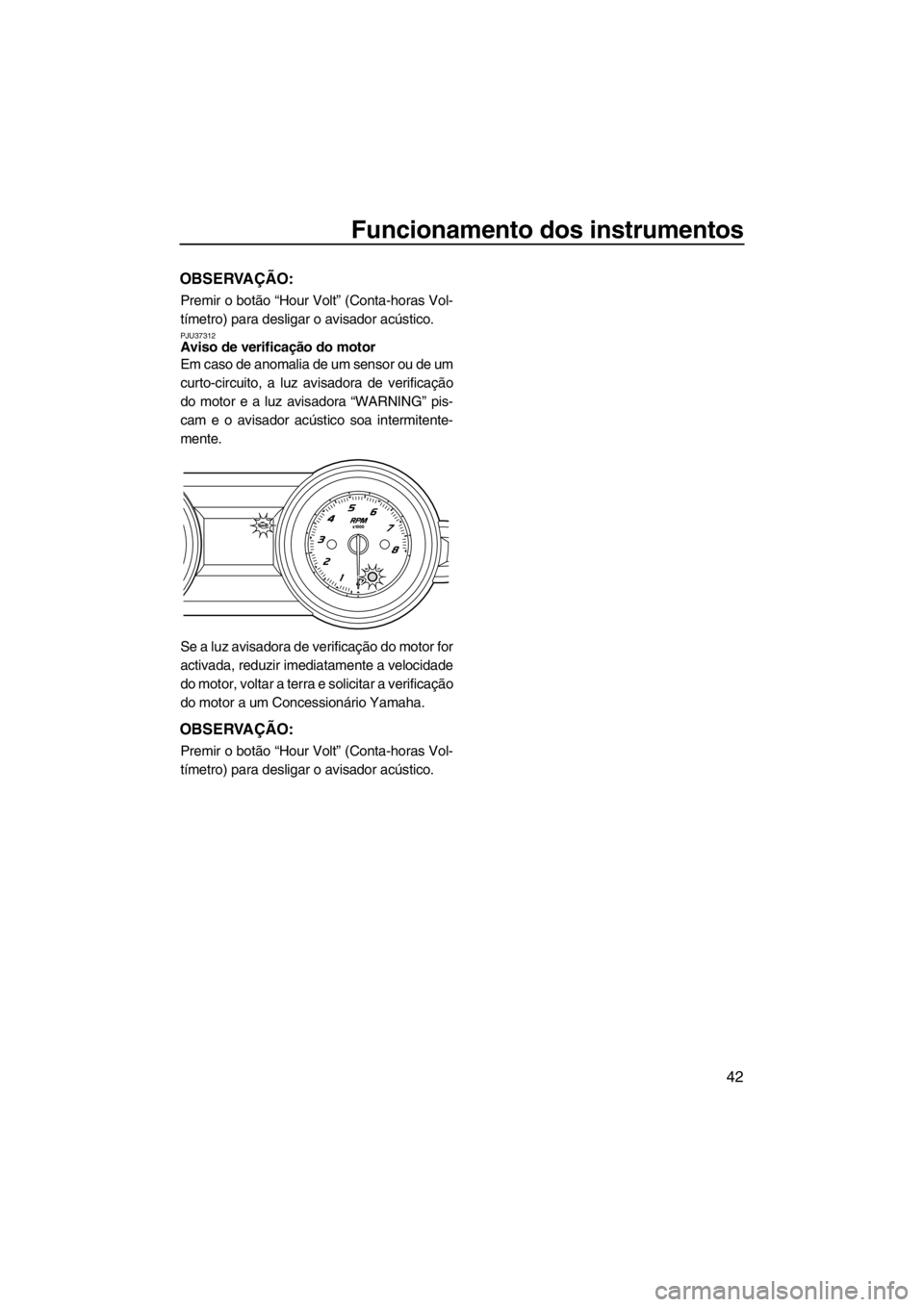

PJU37312Aviso de verificação do motor
Em caso de anomalia de um sensor ou de um
curto-circuito, a luz avisadora de verificação
do motor e a luz avisadora “WARNING” pis-
cam e o avisador acústico soa intermitente-
mente.
Se a luz avisadora de verificação do motor for
activada, reduzir imediatamente a velocidade
do motor, voltar a terra e solicitar a verificação
do motor a um Concessionário Yamaha.
OBSERVAÇÃO:
Premir o botão “Hour Volt” (Conta-horas Vol-
tímetro) para desligar o avisador acústico.
UF2C74P0.book Page 42 Wednesday, August 1, 2012 2:18 PM

Funcionamento do equipamento
43
PJU40333

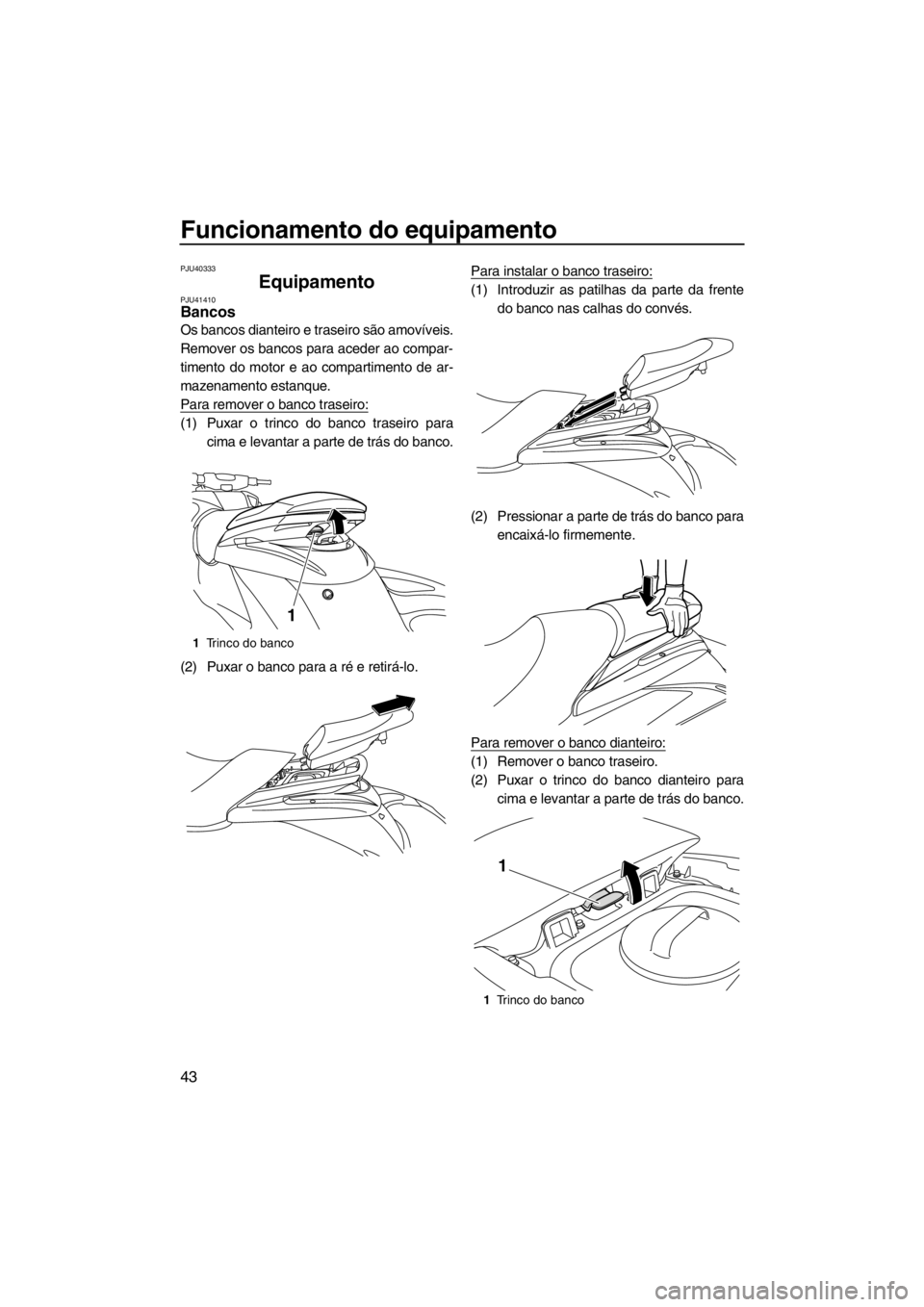

Equipamento PJU41410Bancos
Os bancos dianteiro e traseiro são amovíveis.
Remover os bancos para aceder ao compar-
timento do motor e ao compartimento de ar-
mazenamento estanque.
Para remover o banco traseiro:
(1) Puxar o trinco do banco traseiro para
cima e levantar a parte de trás do banco.
(2) Puxar o banco para a ré e retirá-lo.Para instalar o banco traseiro:
(1) Introduzir as patilhas da parte da frente
do banco nas calhas do convés.
(2) Pressionar a parte de trás do banco para
encaixá-lo firmemente.
Para remover o banco dianteiro:
(1) Remover o banco traseiro.
(2) Puxar o trinco do banco dianteiro para
cima e levantar a parte de trás do banco.
1Trinco do banco
1
1Trinco do banco
1
UF2C74P0.book Page 43 Wednesday, August 1, 2012 2:18 PM
