Manutenção
94

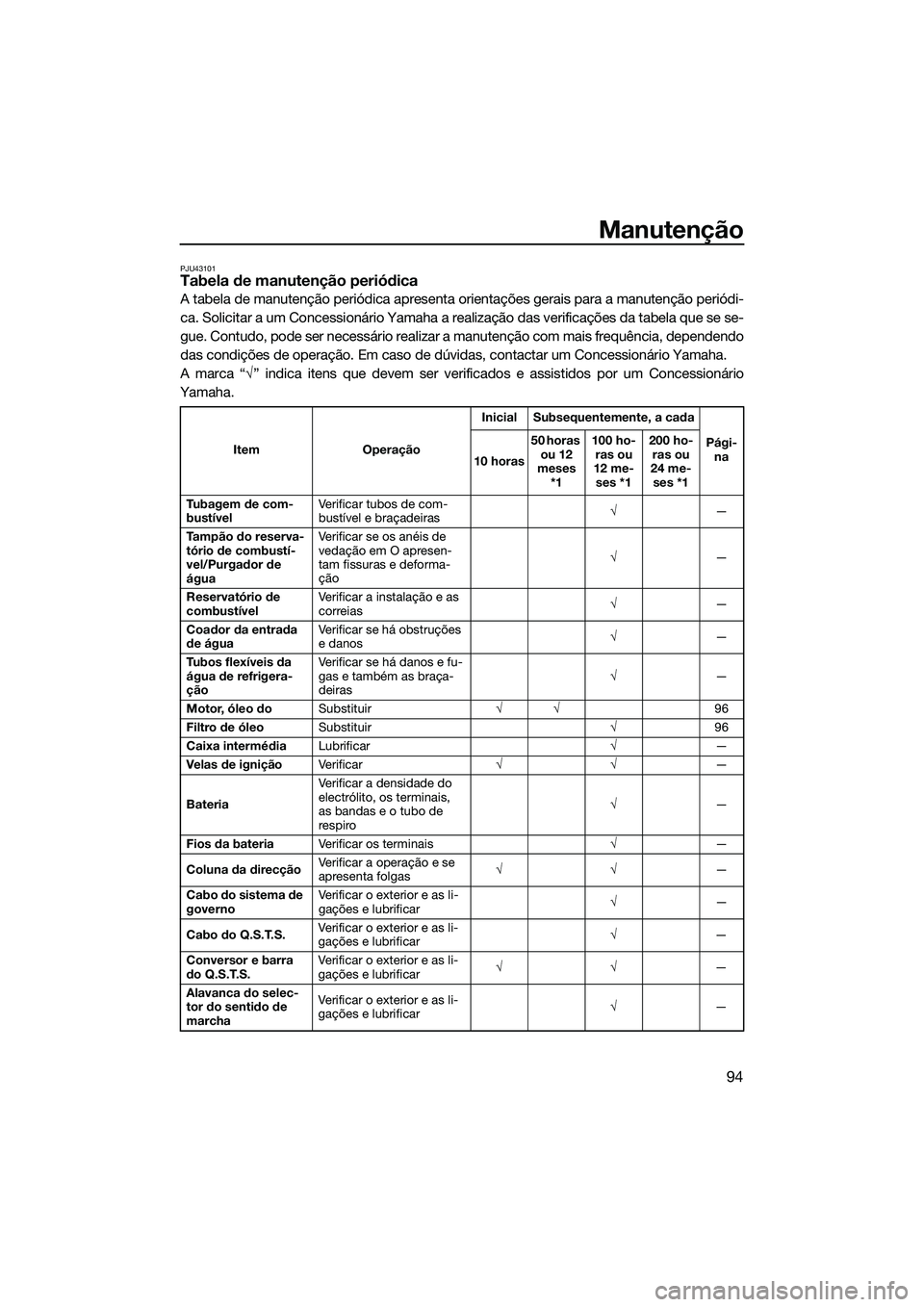

PJU43101Tabela de manutenção periódica
A tabela de manutenção periódica apresenta orientações gerais para a manutenção periódi-
ca. Solicitar a um Concessionário Yamaha a realização das verificações da tabela que se se-
gue. Contudo, pode ser necessário realizar a manutenção com mais frequência, dependendo
das condições de operação. Em caso de dúvidas, contactar um Concessionário Yamaha.
A marca “√” indica itens que devem ser verificados e assistidos por um Concessionário
Yamaha.
Item OperaçãoInicial Subsequentemente, a cada
Pági-na
10 horas 50 horas
ou 12
meses *1 100 ho-
ras ou
12 me- ses *1 200 ho-
ras ou
24 me- ses *1
Tubagem de com-
bustível Verificar tubos de com-
bustível e braçadeiras
√
—
Tampão do reserva-
tório de combustí-
vel/Purgador de
água Verificar se os anéis de
vedação em O apresen-
tam fissuras e deforma-
ção
√
—
Reservatório de
combustível Verificar a instalação e as
correias
√
—
Coador da entrada
de água Verificar se há obstruções
e danos
√
—
Tubos flexíveis da
água de refrigera-
ção Verificar se há danos e fu-
gas e também as braça-
deiras
√
—
Motor, óleo do Substituir √√ 96
Filtro de óleo Substituir √96
Caixa intermédia Lubrificar √—
Velas de ignição Verificar √√ —
Bateria Verificar a densidade do
electrólito, os terminais,
as bandas e o tubo de
respiro
√
—
Fios da bateria Verificar os terminais √—
Coluna da direcção Verificar a operação e se
apresenta folgas
√√
—
Cabo do sistema de
governo Verificar o exterior e as li-
gações e lubrificar
√
—
Cabo do Q.S.T.S. Verificar o exterior e as li-
gações e lubrificar
√
—
Conversor e barra
do Q.S.T.S. Verificar o exterior e as li-
gações e lubrificar
√√
—
Alavanca do selec-
tor do sentido de
marcha Verificar o exterior e as li-
gações e lubrificar
√
—
UF3K71P0.book Page 94 Thursday, August 14, 2014 1:33 PM

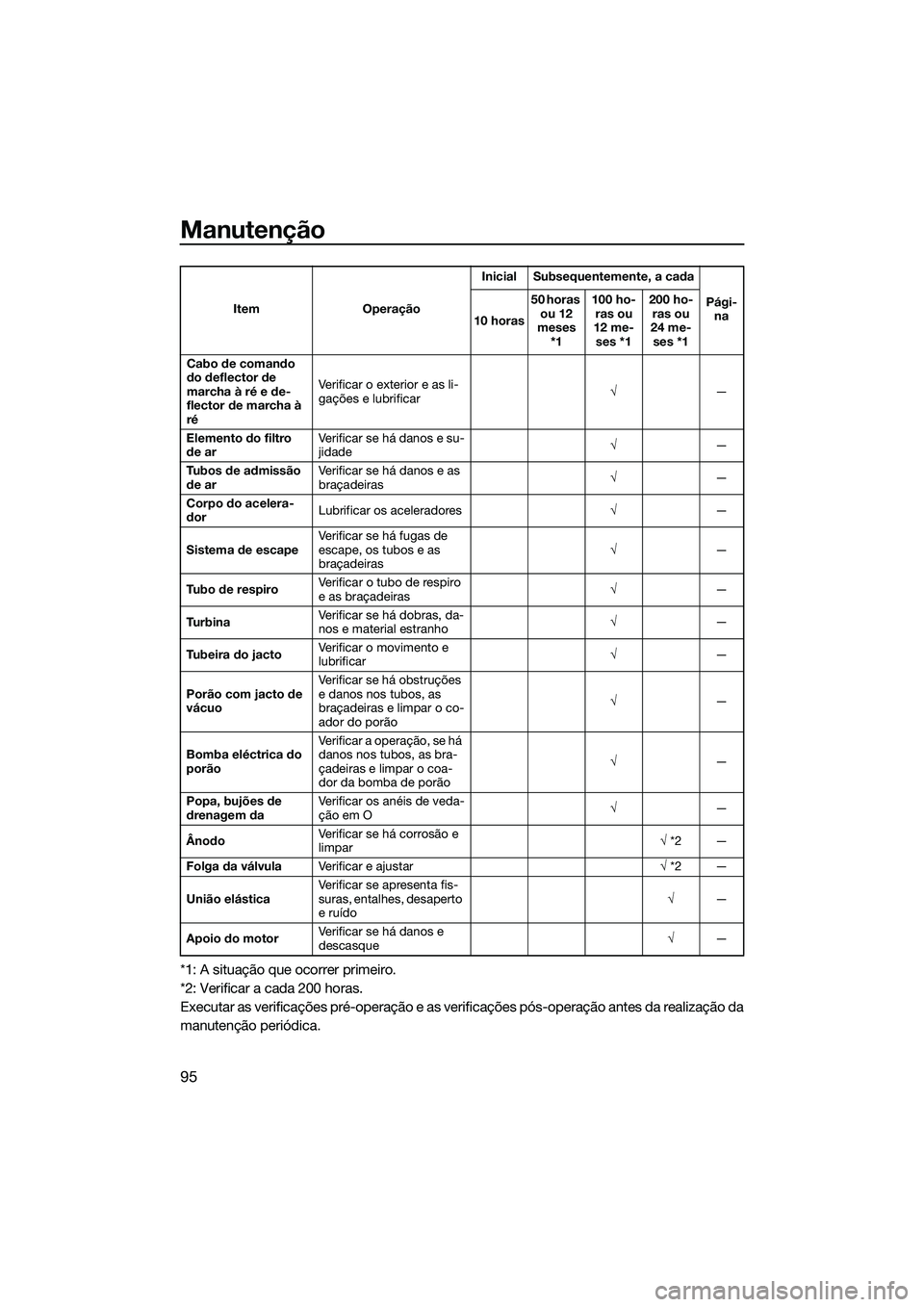

Manutenção
95
*1: A situação que ocorrer primeiro.
*2: Verificar a cada 200 horas.
Executar as verificações pré-operação e as verificações pós-operação antes da realização da
manutenção periódica.
Cabo de comando
do deflector de
marcha à ré e de-
flector de marcha à
réVerificar o exterior e as li-
gações e lubrificar
√
—
Elemento do filtro
de ar Verificar se há danos e su-
jidade
√
—
Tubos de admissão
de ar Verificar se há danos e as
braçadeiras
√
—
Corpo do acelera-
dor Lubrificar os aceleradores
√—
Sistema de escape Verificar se há fugas de
escape, os tubos e as
braçadeiras √
—
Tubo de respiro Verificar o tubo de respiro
e as braçadeiras
√
—
Tu r b i n a Verificar se há dobras, da-
nos e material estranho
√
—
Tubeira do jacto Verificar o movimento e
lubrificar
√
—
Porão com jacto de
vácuo Verificar se há obstruções
e danos nos tubos, as
braçadeiras e limpar o co-
ador do porão
√
—
Bomba eléctrica do
porão Verificar a operação, se há
danos nos tubos, as bra-
çadeiras e limpar o coa-
dor da bomba de porão
√
—
Popa, bujões de
drenagem da Verificar os anéis de veda-
ção em O
√
—
Ânodo Verificar se há corrosão e
limpar
√
*2 —
Folga da válvula Verificar e ajustar √ *2 —
União elástica Verificar se apresenta fis-
suras, entalhes, desaperto
e ruído √
—
Apoio do motor Verificar se há danos e
descasque
√
—
Item Operação
Inicial Subsequentemente, a cada
Pági-na
10 horas 50 horas
ou 12
meses *1 100 ho-
ras ou
12 me- ses *1 200 ho-
ras ou
24 me- ses *1
UF3K71P0.book Page 95 Thursday, August 14, 2014 1:33 PM

Manutenção
96

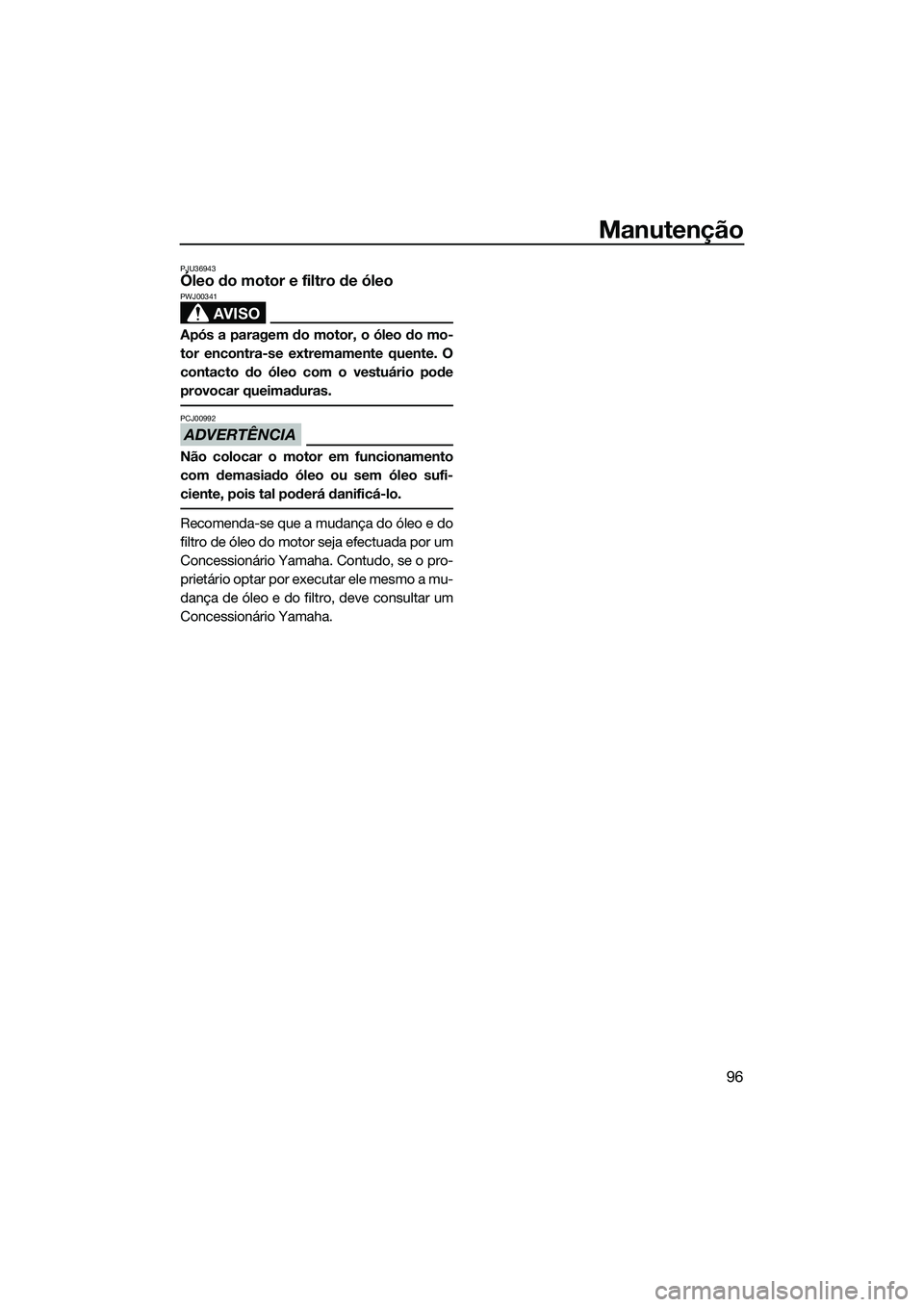

PJU36943Óleo do motor e filtro de óleo
AVISO
PWJ00341
Após a paragem do motor, o óleo do mo-
tor encontra-se extremamente quente. O
contacto do óleo com o vestuário pode
provocar queimaduras.
ADVERTÊNCIA
PCJ00992
Não colocar o motor em funcionamento
com demasiado óleo ou sem óleo sufi-
ciente, pois tal poderá danificá-lo.
Recomenda-se que a mudança do óleo e do
filtro de óleo do motor seja efectuada por um
Concessionário Yamaha. Contudo, se o pro-
prietário optar por executar ele mesmo a mu-
dança de óleo e do filtro, deve consultar um
Concessionário Yamaha.
UF3K71P0.book Page 96 Thursday, August 14, 2014 1:33 PM

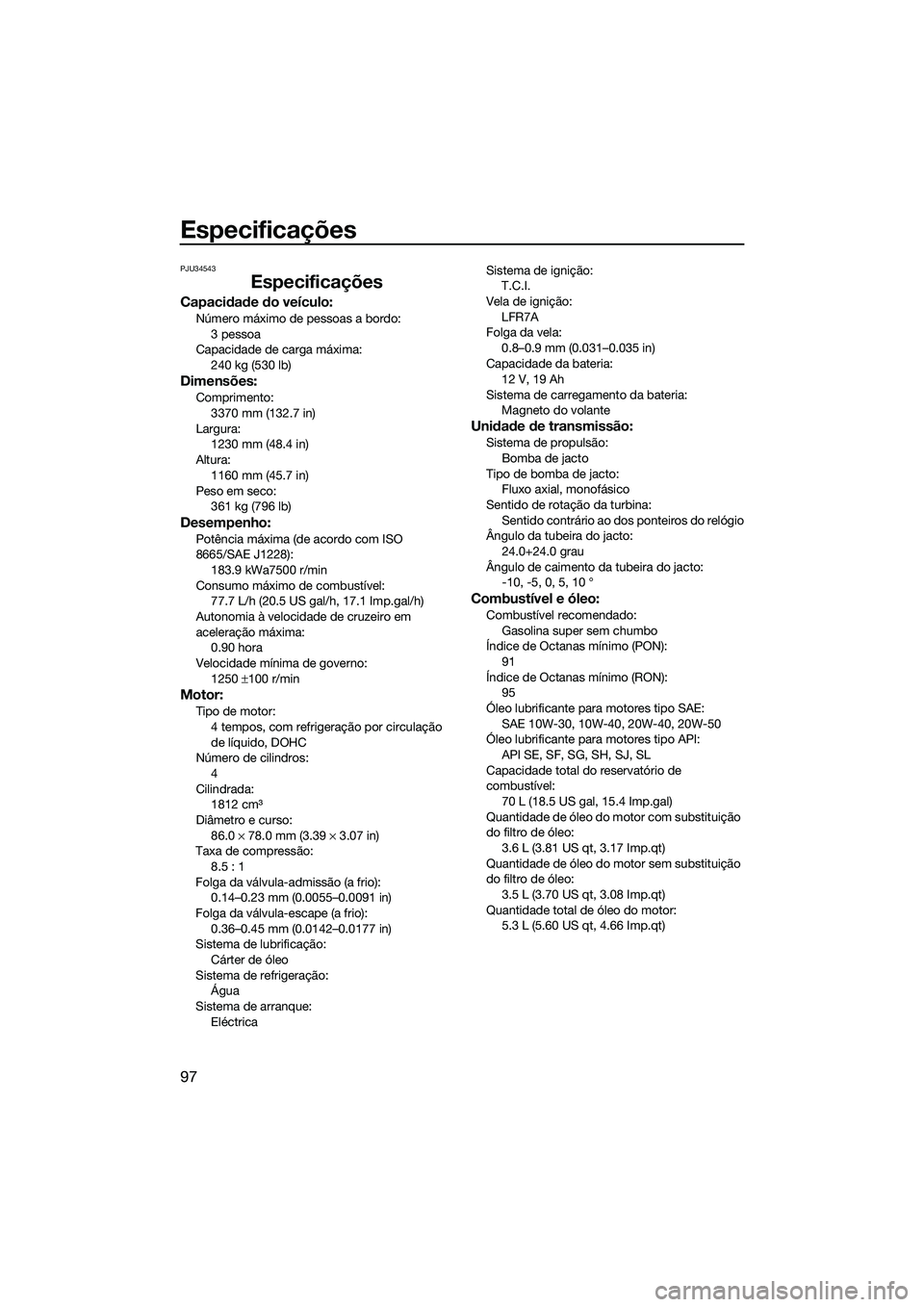

Especificações
97
PJU34543
Especificações
Capacidade do veículo:
Número máximo de pessoas a bordo:3 pessoa
Capacidade de carga máxima: 240 kg (530 lb)
Dimensões:
Comprimento:
3370 mm (132.7 in)
Largura: 1230 mm (48.4 in)
Altura: 1160 mm (45.7 in)
Peso em seco: 361 kg (796 lb)
Desempenho:
Potência máxima (de acordo com ISO
8665/SAE J1228):
183.9 kWa7500 r/min
Consumo máximo de combustível: 77.7 L/h (20.5 US gal/h, 17.1 Imp.gal/h)
Autonomia à velocidade de cruzeiro em
aceleração máxima: 0.90 hora
Velocidade mínima de governo: 1250 ±100 r/min
Motor:
Tipo de motor:
4 tempos, com refrigeração por circulação
de líquido, DOHC
Número de cilindros: 4
Cilindrada: 1812 cm3
Diâmetro e curso:
86.0 × 78.0 mm (3.39 × 3.07 in)
Taxa de compressão: 8.5 : 1
Folga da válvula-admissão (a frio): 0.14–0.23 mm (0.0055–0.0091 in)
Folga da válvula-escape (a frio):
0.36–0.45 mm (0.0142–0.0177 in)
Sistema de lubrificação: Cárter de óleo
Sistema de refrigeração: Água
Sistema de arranque:
Eléctrica Sistema de ignição:
T.C.I.
Vela de ignição: LFR7A
Folga da vela:
0.8–0.9 mm (0.031–0.035 in)
Capacidade da bateria: 12 V, 19 Ah
Sistema de carregamento da bateria: Magneto do volante
Unidade de transmissão:
Sistema de propulsão:Bomba de jacto
Tipo de bomba de jacto: Fluxo axial, monofásico
Sentido de rotação da turbina: Sentido contrário ao dos ponteiros do relógio
Ângulo da tubeira do jacto:
24.0+24.0 grau
Ângulo de caimento da tubeira do jacto: -10, -5, 0, 5, 10 °
Combustível e óleo:
Combustível recomendado:
Gasolina super sem chumbo
Índice de Octanas mínimo (PON): 91
Índice de Octanas mínimo (RON): 95
Óleo lubrificante para motores tipo SAE:
SAE 10W-30, 10W-40, 20W-40, 20W-50
Óleo lubrificante para motores tipo API: API SE, SF, SG, SH, SJ, SL
Capacidade total do reservatório de
combustível: 70 L (18.5 US gal, 15.4 Imp.gal)
Quantidade de óleo do motor com substituição
do filtro de óleo: 3.6 L (3.81 US qt, 3.17 Imp.qt)
Quantidade de óleo do motor sem substituição
do filtro de óleo: 3.5 L (3.70 US qt, 3.08 Imp.qt)
Quantidade total de óleo do motor: 5.3 L (5.60 US qt, 4.66 Imp.qt)
UF3K71P0.book Page 97 Thursday, August 14, 2014 1:33 PM

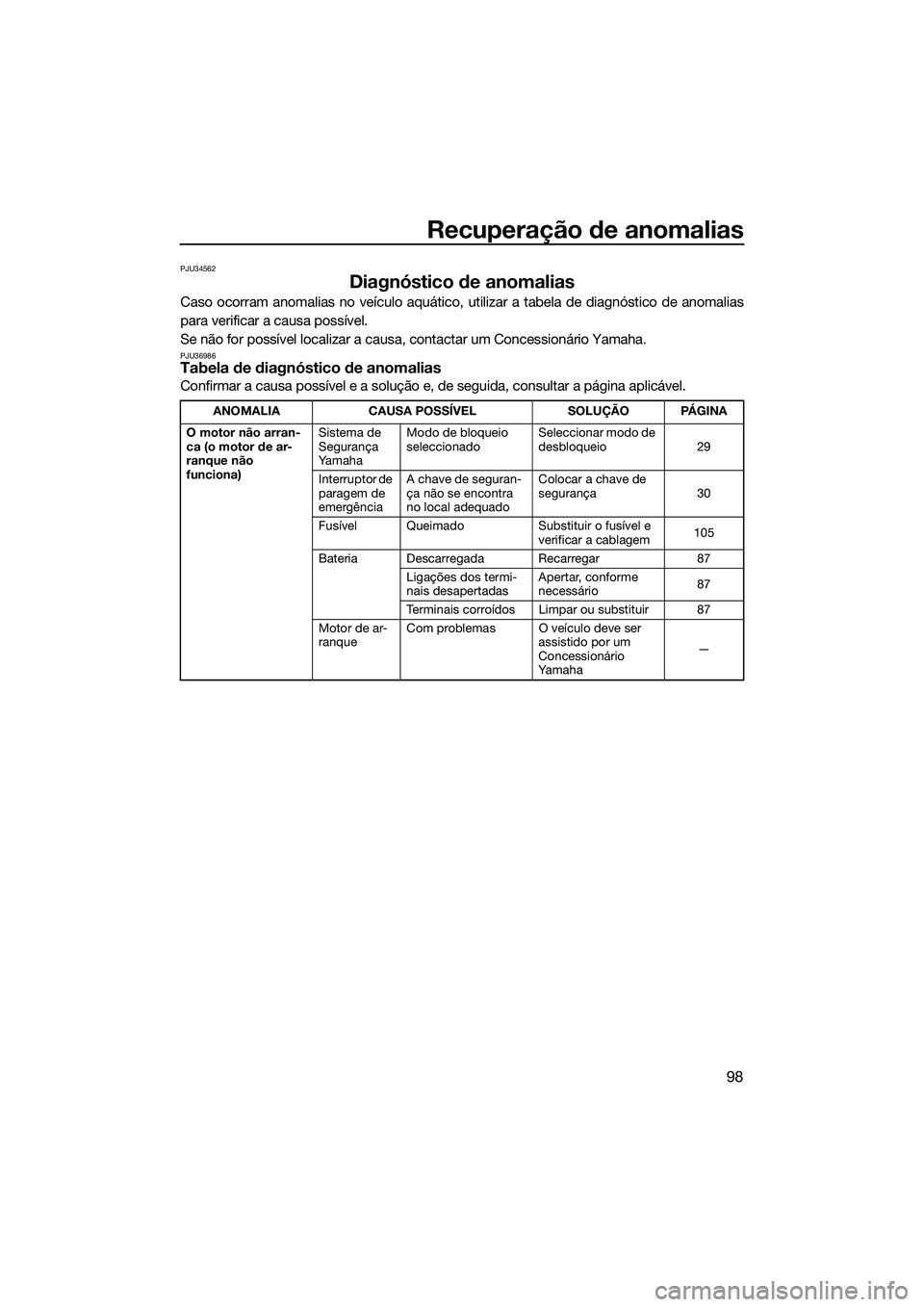

Recuperação de anomalias
98
PJU34562
Diagnóstico de anomalias
Caso ocorram anomalias no veículo aquático, utilizar a tabela de diagnóstico de anomalias
para verificar a causa possível.
Se não for possível localizar a causa, contactar um Concessionário Yamaha.
PJU36986Tabela de diagnóstico de anomalias
Confirmar a causa possível e a solução e, de seguida, consultar a página aplicável.
ANOMALIACAUSA POSSÍVEL SOLUÇÃO PÁGINA
O motor não arran-
ca (o motor de ar-
ranque não
funciona) Sistema de
Segurança
Ya m a h a
Modo de bloqueio
seleccionado
Seleccionar modo de
desbloqueio
29
Interruptor de
paragem de
emergência A chave de seguran-
ça não se encontra
no local adequado Colocar a chave de
segurança
30
Fusível Queimado Substituir o fusível e
verificar a cablagem 105
Bateria Descarregada Recarregar 87
Ligações dos termi-
nais desapertadas Apertar, conforme
necessário
87
Terminais corroídos Limpar ou substituir 87
Motor de ar-
ranque Com problemas O veículo deve ser
assistido por um
Concessionário
Ya m a h a —
UF3K71P0.book Page 98 Thursday, August 14, 2014 1:33 PM

Recuperação de anomalias
99

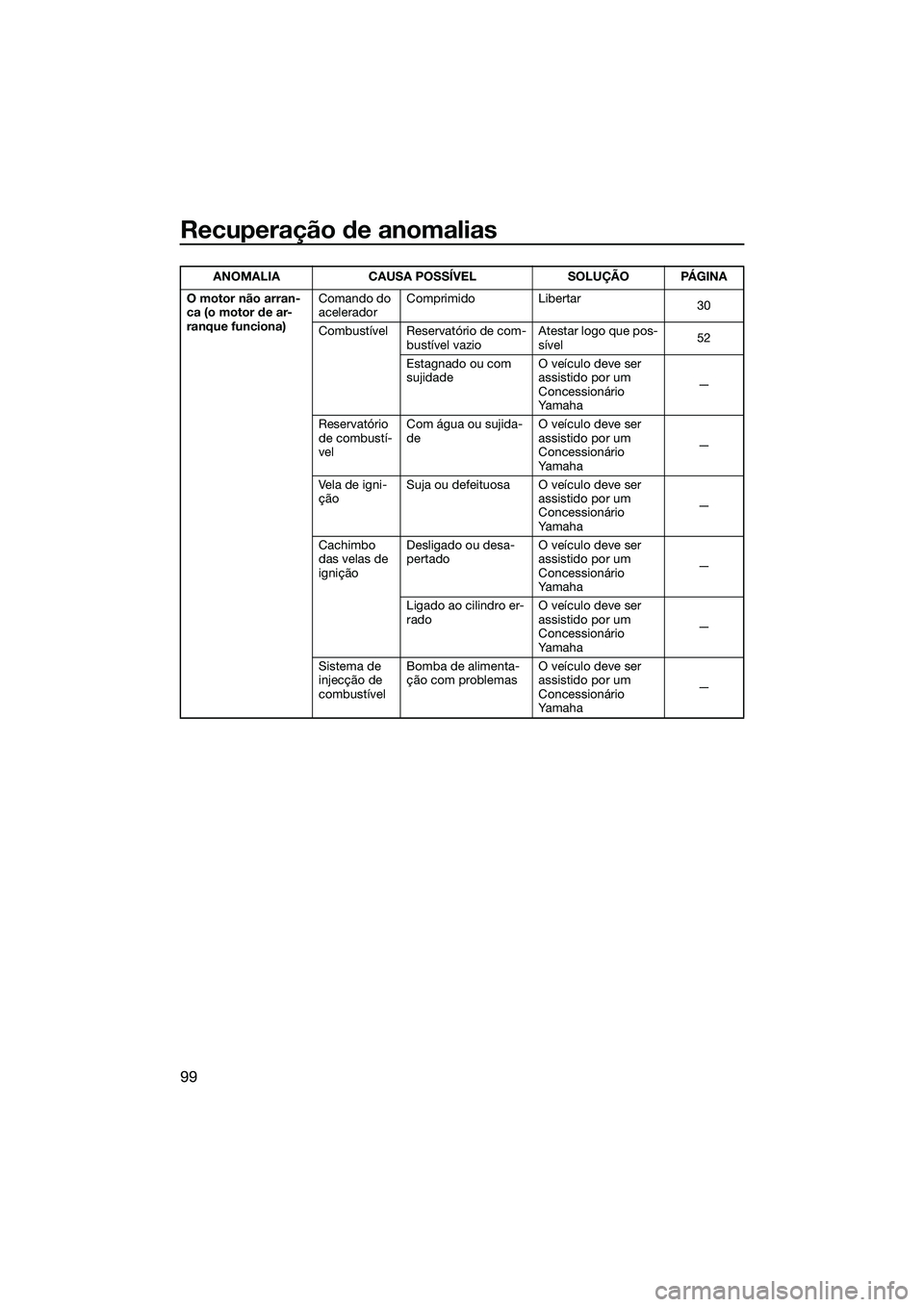

O motor não arran-
ca (o motor de ar-
ranque funciona)Comando do
acelerador
Comprimido Libertar
30
Combustível Reservatório de com- bustível vazio Atestar logo que pos-
sível
52
Estagnado ou com
sujidade O veículo deve ser
assistido por um
Concessionário
Ya m a h a —
Reservatório
de combustí-
vel Com água ou sujida-
de
O veículo deve ser
assistido por um
Concessionário
Ya m a h a —
Vela de igni-
ção Suja ou defeituosa O veículo deve ser
assistido por um
Concessionário
Ya m a h a —
Cachimbo
das velas de
ignição Desligado ou desa-
pertado
O veículo deve ser
assistido por um
Concessionário
Ya m a h a —
Ligado ao cilindro er-
rado O veículo deve ser
assistido por um
Concessionário
Ya m a h a —
Sistema de
injecção de
combustível Bomba de alimenta-
ção com problemas
O veículo deve ser
assistido por um
Concessionário
Ya m a h a —
ANOMALIA CAUSA POSSÍVEL SOLUÇÃO PÁGINA
UF3K71P0.book Page 99 Thursday, August 14, 2014 1:33 PM

Recuperação de anomalias
100

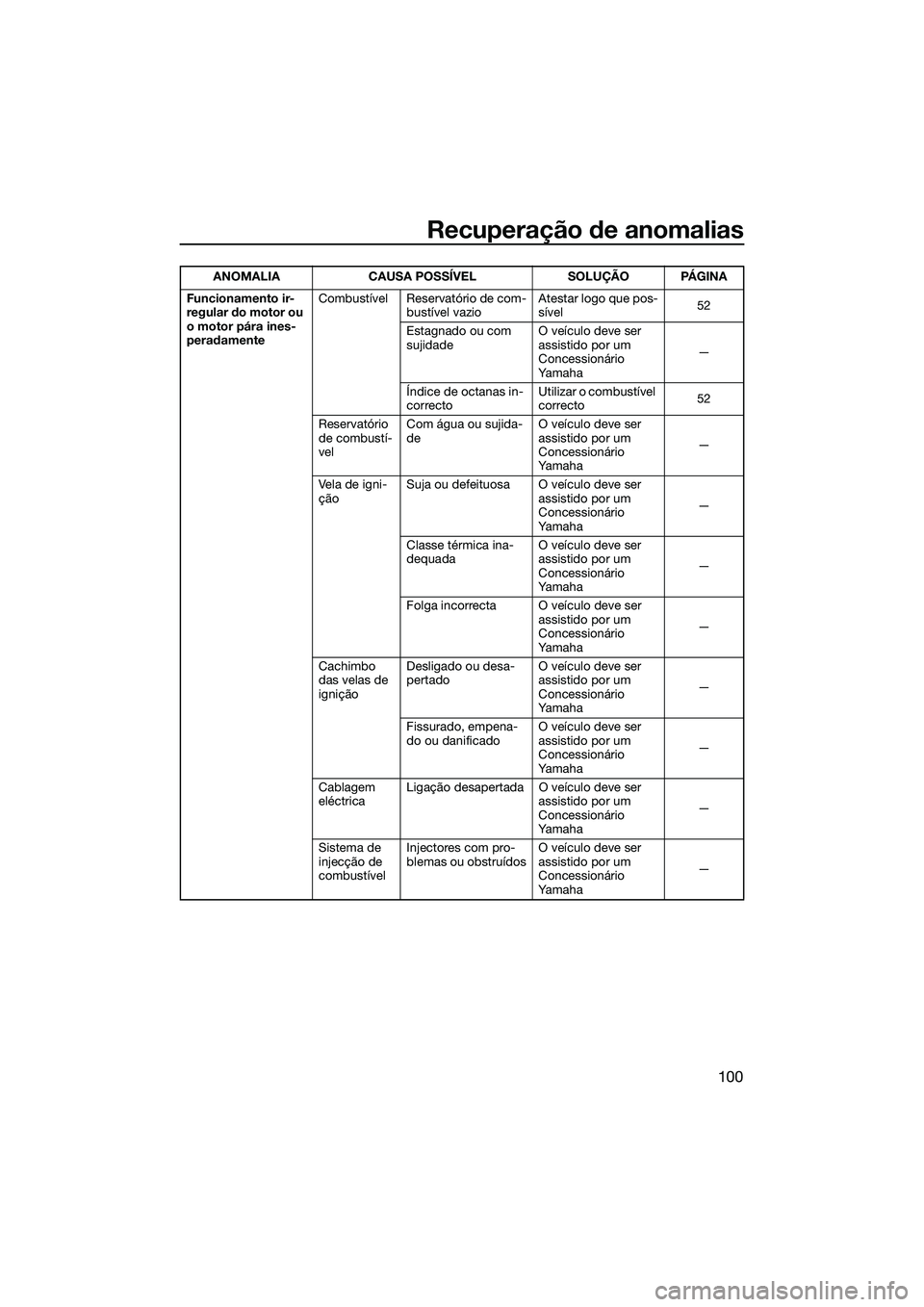

Funcionamento ir-
regular do motor ou
o motor pára ines-
peradamenteCombustível Reservatório de com-
bustível vazio Atestar logo que pos-
sível
52
Estagnado ou com
sujidade O veículo deve ser
assistido por um
Concessionário
Ya m a h a —
Índice de octanas in-
correcto Utilizar o combustível
correcto
52
Reservatório
de combustí-
vel Com água ou sujida-
de
O veículo deve ser
assistido por um
Concessionário
Ya m a h a —
Vela de igni-
ção Suja ou defeituosa O veículo deve ser
assistido por um
Concessionário
Ya m a h a —
Classe térmica ina-
dequada O veículo deve ser
assistido por um
Concessionário
Ya m a h a —
Folga incorrecta O veículo deve ser assistido por um
Concessionário
Ya m a h a —
Cachimbo
das velas de
ignição Desligado ou desa-
pertado
O veículo deve ser
assistido por um
Concessionário
Ya m a h a —
Fissurado, empena-
do ou danificado O veículo deve ser
assistido por um
Concessionário
Ya m a h a —
Cablagem
eléctrica Ligação desapertada O veículo deve ser
assistido por um
Concessionário
Ya m a h a —
Sistema de
injecção de
combustível Injectores com pro-
blemas ou obstruídos
O veículo deve ser
assistido por um
Concessionário
Ya m a h a —
ANOMALIA CAUSA POSSÍVEL SOLUÇÃO PÁGINA
UF3K71P0.book Page 100 Thursday, August 14, 2014 1:33 PM

Recuperação de anomalias
101
Luz avisadora ou in-
dicador pisca ou
acende-seAviso de ní-
vel de com-
bustível
baixoReservatório de com-
bustível vazio
Atestar logo que pos-
sível
52
Aviso da
pressão do
óleo A pressão do óleo di-
minuiu
O veículo deve ser
assistido por um
Concessionário
Ya m a h a 42
Aviso de so-
breaqueci-
mento do
motor Tomada do jacto en-
tupida
Limpar
104
Aviso de veri-
ficação do
motor Sensores com pro-
blemas
O veículo deve ser
assistido por um
Concessionário
Ya m a h a 43
ANOMALIA CAUSA POSSÍVEL SOLUÇÃO PÁGINA
UF3K71P0.book Page 101 Thursday, August 14, 2014 1:33 PM

Recuperação de anomalias
102

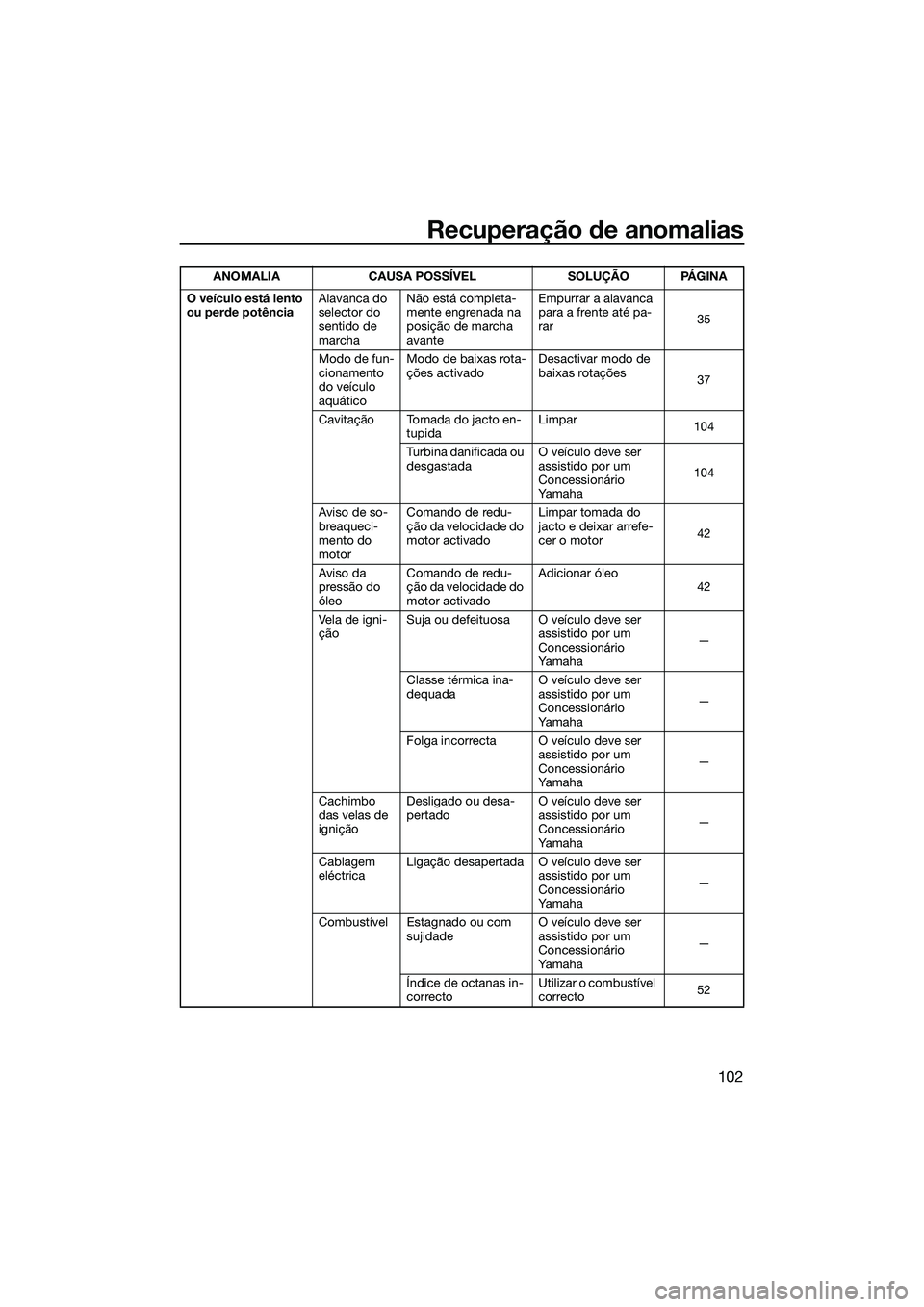

O veículo está lento
ou perde potênciaAlavanca do
selector do
sentido de
marchaNão está completa-
mente engrenada na
posição de marcha
avante Empurrar a alavanca
para a frente até pa-
rar
35
Modo de fun-
cionamento
do veículo
aquático Modo de baixas rota-
ções activado
Desactivar modo de
baixas rotações
37
Cavitação Tomada do jacto en- tupida Limpar
104
Turbina danificada ou
desgastada O veículo deve ser
assistido por um
Concessionário
Ya m a h a 104
Aviso de so-
breaqueci-
mento do
motor Comando de redu-
ção da velocidade do
motor activado
Limpar tomada do
jacto e deixar arrefe-
cer o motor
42
Aviso da
pressão do
óleo Comando de redu-
ção da velocidade do
motor activado Adicionar óleo
42
Vela de igni-
ção Suja ou defeituosa O veículo deve ser
assistido por um
Concessionário
Ya m a h a —
Classe térmica ina-
dequada O veículo deve ser
assistido por um
Concessionário
Ya m a h a —
Folga incorrecta O veículo deve ser assistido por um
Concessionário
Ya m a h a —
Cachimbo
das velas de
ignição Desligado ou desa-
pertado
O veículo deve ser
assistido por um
Concessionário
Ya m a h a —
Cablagem
eléctrica Ligação desapertada O veículo deve ser
assistido por um
Concessionário
Ya m a h a —
Combustível Estagnado ou com sujidade O veículo deve ser
assistido por um
Concessionário
Ya m a h a —
Índice de octanas in-
correcto Utilizar o combustível
correcto
52
ANOMALIA CAUSA POSSÍVEL SOLUÇÃO PÁGINA
UF3K71P0.book Page 102 Thursday, August 14, 2014 1:33 PM

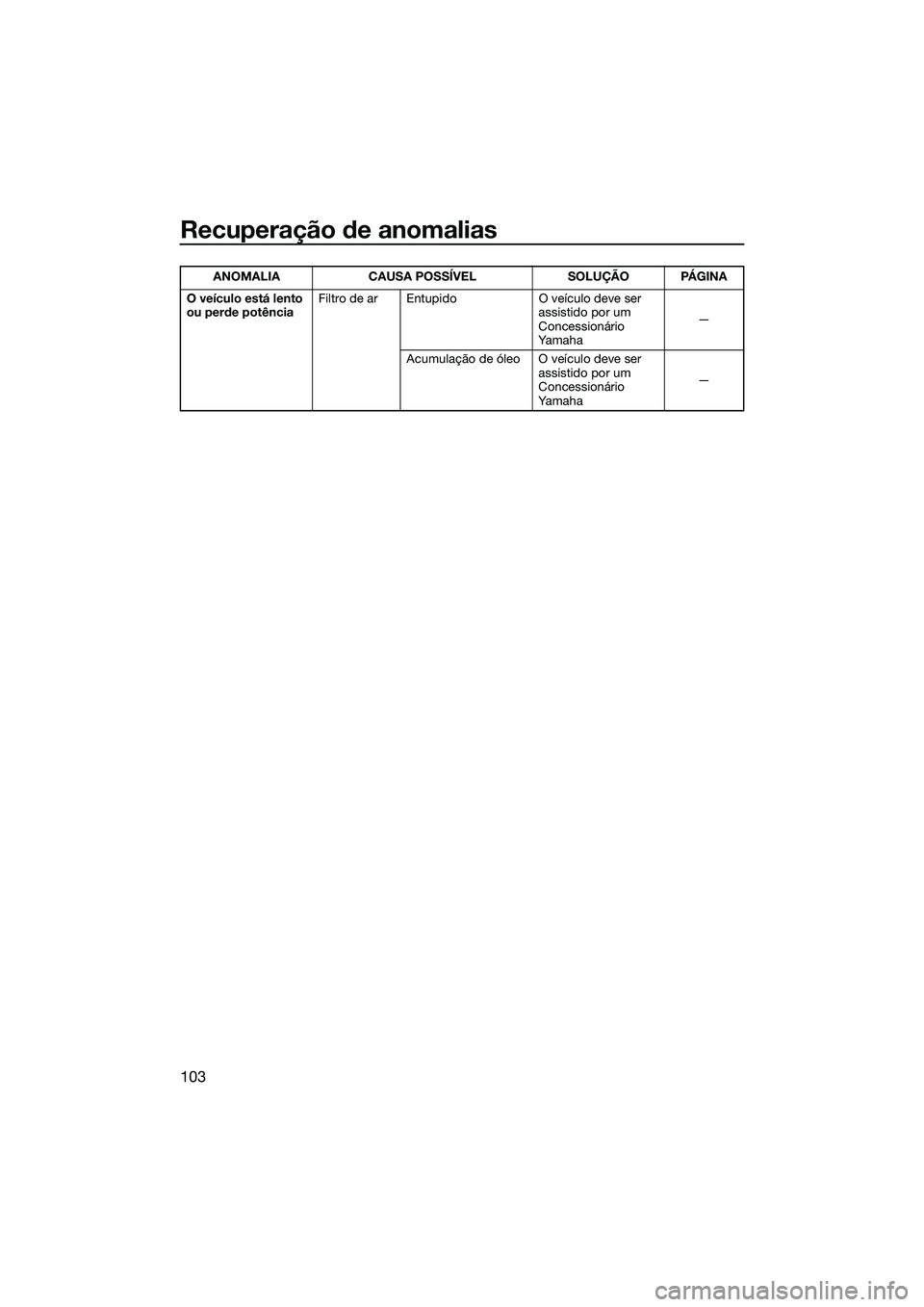

Recuperação de anomalias
103
O veículo está lento
ou perde potênciaFiltro de ar Entupido O veículo deve ser
assistido por um
Concessionário
Ya m a h a—
Acumulação de óleo O veículo deve ser assistido por um
Concessionário
Ya m a h a —
ANOMALIA CAUSA POSSÍVEL SOLUÇÃO PÁGINA
UF3K71P0.book Page 103 Thursday, August 14, 2014 1:33 PM
