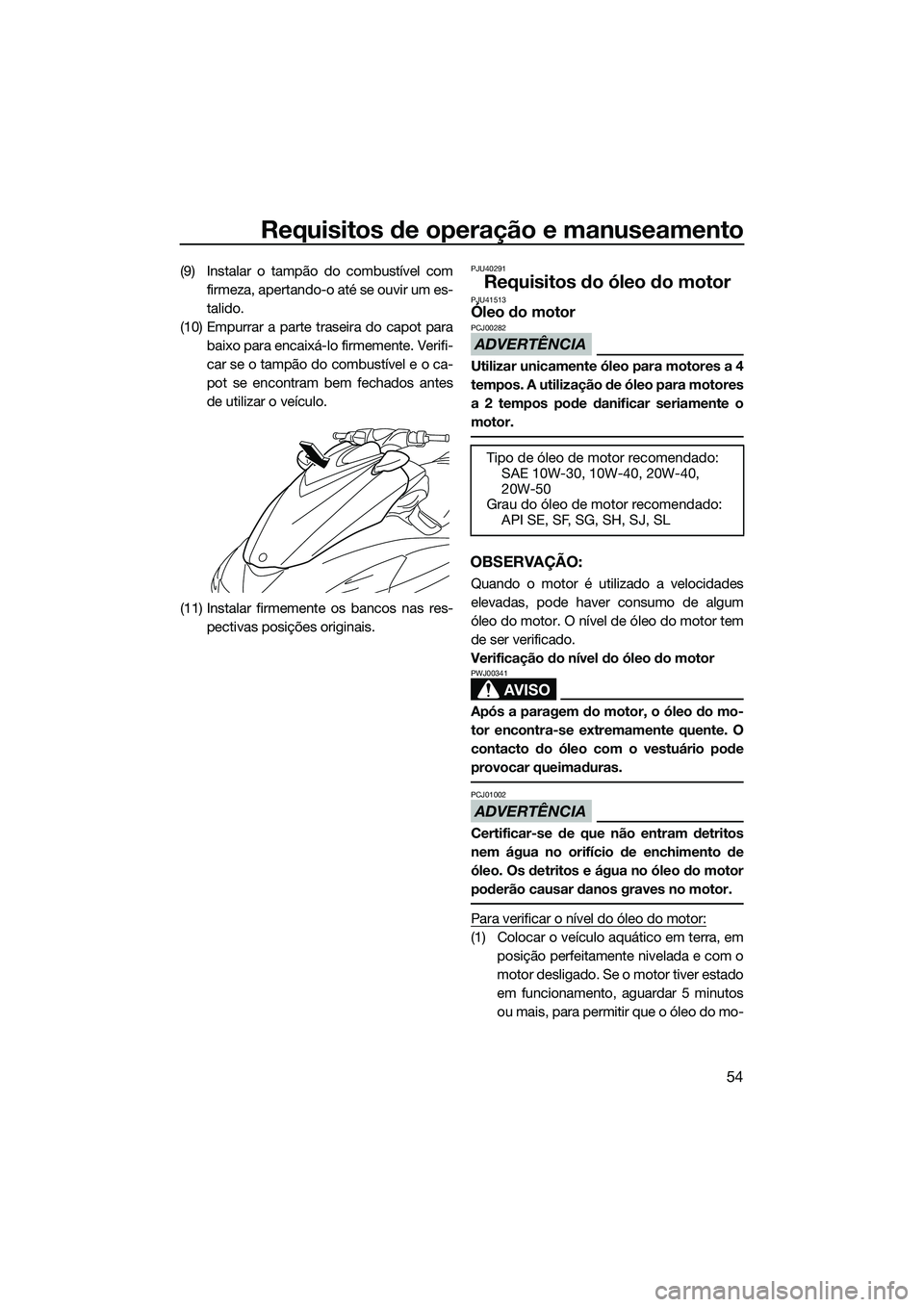

YAMAHA FZS SVHO 2015 Manual de utilização (in Portuguese)

Requisitos de operação e manuseamento
54
(9) Instalar o tampão do combustível comfirmeza, apertando-o até se ouvir um es-
talido.
(10) Empurrar a parte traseira do capot para baixo para encaixá-lo firmemente. Verifi-
car se o tampão do combustível e o ca-
pot se encontram bem fechados antes
de utilizar o veículo.
(11) Instalar firmemente os bancos nas res- pectivas posições originais.PJU40291
Requisitos do óleo do motorPJU41513Óleo do motor
ADVERTÊNCIA
PCJ00282
Utilizar unicamente óleo para motores a 4
tempos. A utilização de óleo para motores
a 2 tempos pode danificar seriamente o
motor.
OBSERVAÇÃO:
Quando o motor é utilizado a velocidades
elevadas, pode haver consumo de algum
óleo do motor. O nível de óleo do motor tem
de ser verificado.
Verificação do nível do óleo do motor
AVISO
PWJ00341
Após a paragem do motor, o óleo do mo-
tor encontra-se extremamente quente. O
contacto do óleo com o vestuário pode
provocar queimaduras.
ADVERTÊNCIA
PCJ01002
Certificar-se de que não entram detritos
nem água no orifício de enchimento de
óleo. Os detritos e água no óleo do motor
poderão causar danos graves no motor.
Para verificar o nível do óleo do motor:
(1) Colocar o veículo aquático em terra, emposição perfeitamente nivelada e com o
motor desligado. Se o motor tiver estado
em funcionamento, aguardar 5 minutos
ou mais, para permitir que o óleo do mo-
Tipo de óleo de motor recomendado:SAE 10W-30, 10W-40, 20W-40,
20W-50
Grau do óleo de motor recomendado: API SE, SF, SG, SH, SJ, SL
UF3K71P0.book Page 54 Thursday, August 14, 2014 1:33 PM

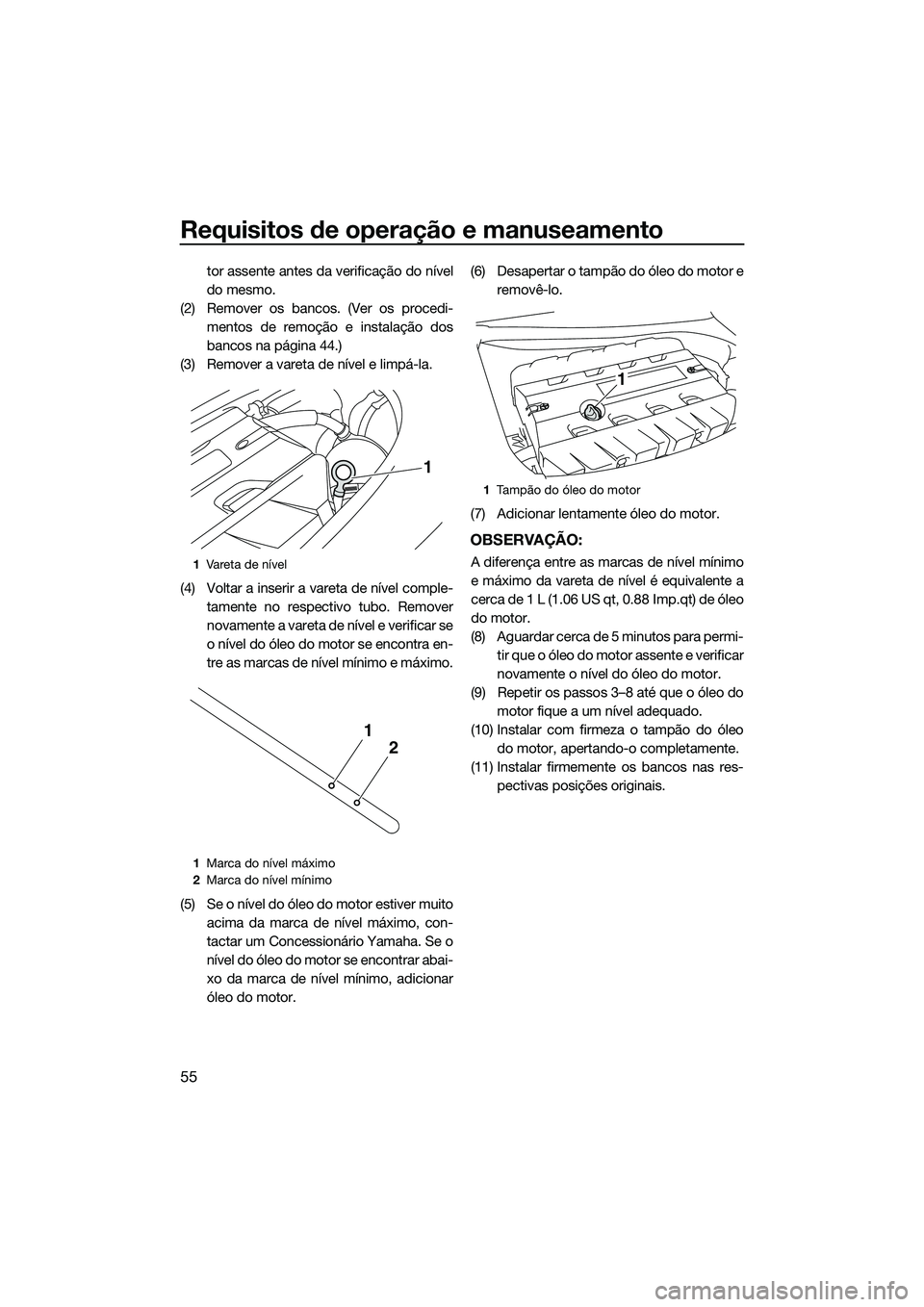

Requisitos de operação e manuseamento
55
tor assente antes da verificação do nível
do mesmo.
(2) Remover os bancos. (Ver os procedi- mentos de remoção e instalação dos
bancos na página 44.)
(3) Remover a vareta de nível e limpá-la.
(4) Voltar a inserir a vareta de nível comple- tamente no respectivo tubo. Remover
novamente a vareta de nível e verificar se
o nível do óleo do motor se encontra en-
tre as marcas de nível mínimo e máximo.
(5) Se o nível do óleo do motor estiver muito acima da marca de nível máximo, con-
tactar um Concessionário Yamaha. Se o
nível do óleo do motor se encontrar abai-
xo da marca de nível mínimo, adicionar
óleo do motor. (6) Desapertar o tampão do óleo do motor e
removê-lo.
(7) Adicionar lentamente óleo do motor.
OBSERVAÇÃO:
A diferença entre as marcas de nível mínimo
e máximo da vareta de nível é equivalente a
cerca de 1 L (1.06 US qt, 0.88 Imp.qt) de óleo
do motor.
(8) Aguardar cerca de 5 minutos para permi- tir que o óleo do motor assente e verificar
novamente o nível do óleo do motor.
(9) Repetir os passos 3–8 até que o óleo do motor fique a um nível adequado.
(10) Instalar com firmeza o tampão do óleo do motor, apertando-o completamente.
(11) Instalar firmemente os bancos nas res- pectivas posições originais.1Vareta de nível
1 Marca do nível máximo
2 Marca do nível mínimo
1
2
1
1Tampão do óleo do motor
1
UF3K71P0.book Page 55 Thursday, August 14, 2014 1:33 PM

Requisitos de operação e manuseamento
56
PJU40022
Drenagem da água do porão
ADVERTÊNCIA
PCJ01302
Não deixar o motor trabalhar à aceleração
máxima se houver bojo no compartimento
do motor. A água do porão pode saltar
para o motor, o que poderá resultar em
danos graves.
PJU40035Drenagem da água do porão em terra
Para drenar a água do porão em terra:
(1) Desapertar e remover os bujões de dre-nagem da popa.
(2) Para a drenagem da água do porão do compartimento do motor, elevar a proa
do veículo aquático, por exemplo, colo-
cando-o numa inclinação.
(3) Após a água do porão ter saído pelos orifícios dos bujões de drenagem da po- pa, limpar a humidade restante do com-
partimento do motor com um pano seco.
(4) Instalar firmemente os bujões de drena- gem da popa, apertando-os completa-
mente. ADVERTÊNCIA: Antes da
instalação dos bujões de drenagem
da popa, limpar as roscas e os anéis
de vedação em O dos bujões de modo
a remover quaisquer materiais estra-
nhos, tais como sujidade ou areia.
Caso contrário, os bujões de drena-
gem da popa podem ficar danificados
e permitir a entrada de água no com-
partimento do motor. Verificar os
anéis de vedação em O dos bujões de
drenagem da popa e verificar se os
bujões se encontram bem apertados,
antes de colocar o veículo aquático na
água. Caso contrário, pode entrar
água no compartimento do motor e
causar a submersão do veículo aquá-
tico.
[PCJ00363]
PJU40044
Drenagem da água do porão na água
Uma pequena quantidade de água do porão
permanecerá no compartimento do motor
mesmo após a água do porão ser drenada na
água. Para uma drenagem completa da água
do porão, remover o veículo da água e drenar
a água do porão em terra.
Sistema de drenagem do porão por jacto
de vácuo
Durante a operação do veículo aquático, a
água do porão no compartimento do motor é
introduzida pelo vácuo que é gerado na bom-
ba de jacto e é descarregada do veículo atra-
vés da tubeira do jacto.
Para drenar a água do porão na água:
Conduzir o veículo o mais possível em linha
recta e acima da velocidade de passo duran-
te pelo menos 2 minutos. ADVERTÊNCIA:
Depois de se voltar a ligar o motor, não
1 Bujão de drenagem da popa
1
UF3K71P0.book Page 56 Thursday, August 14, 2014 1:33 PM

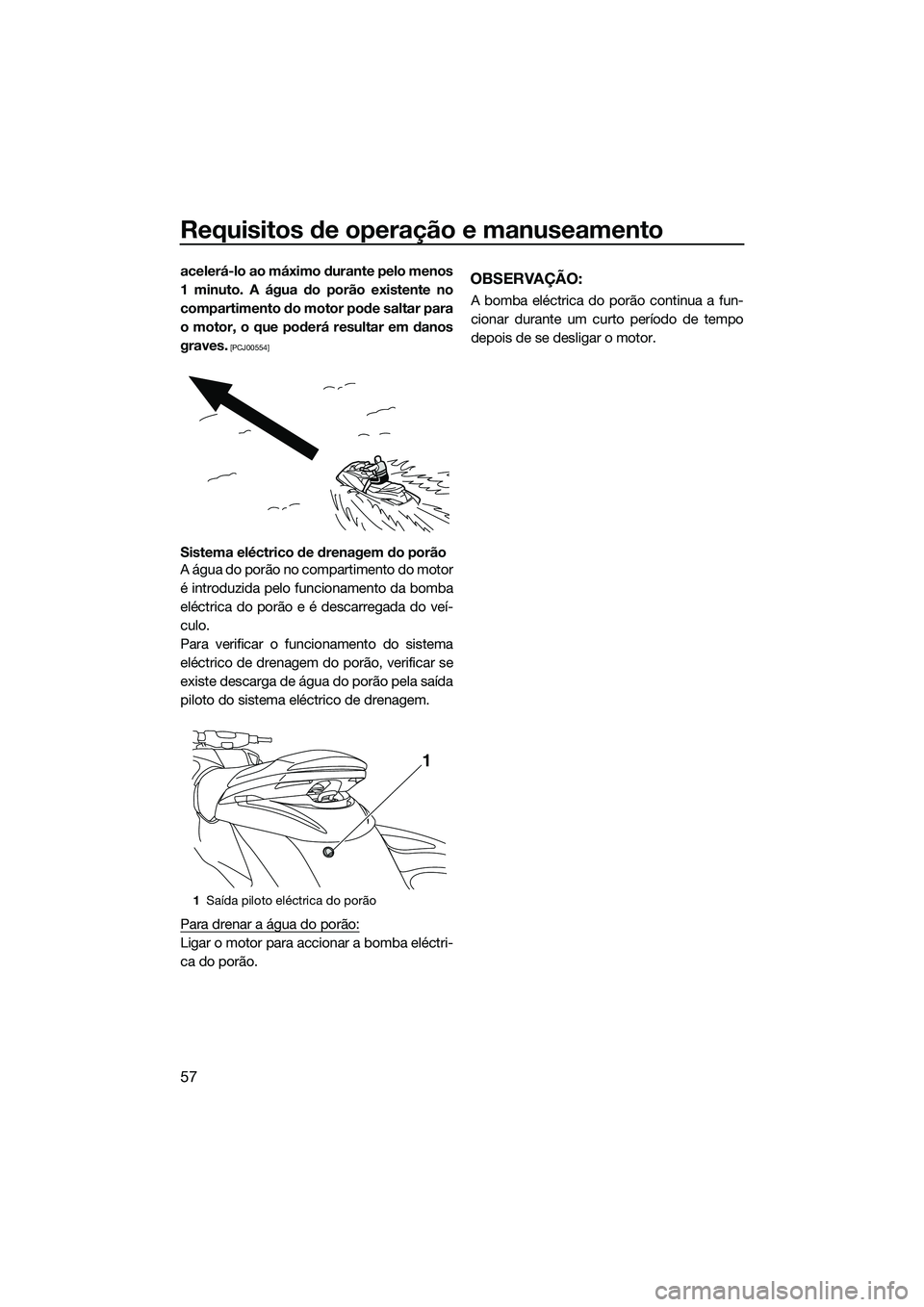

Requisitos de operação e manuseamento
57
acelerá-lo ao máximo durante pelo menos
1 minuto. A água do porão existente no
compartimento do motor pode saltar para
o motor, o que poderá resultar em danos
graves.
[PCJ00554]
Sistema eléctrico de drenagem do porão
A água do porão no compartimento do motor
é introduzida pelo funcionamento da bomba
eléctrica do porão e é descarregada do veí-
culo.
Para verificar o funcionamento do sistema
eléctrico de drenagem do porão, verificar se
existe descarga de água do porão pela saída
piloto do sistema eléctrico de drenagem.
Para drenar a água do porão:
Ligar o motor para accionar a bomba eléctri-
ca do porão.
OBSERVAÇÃO:
A bomba eléctrica do porão continua a fun-
cionar durante um curto período de tempo
depois de se desligar o motor.
1Saída piloto eléctrica do porão
1
UF3K71P0.book Page 57 Thursday, August 14, 2014 1:33 PM

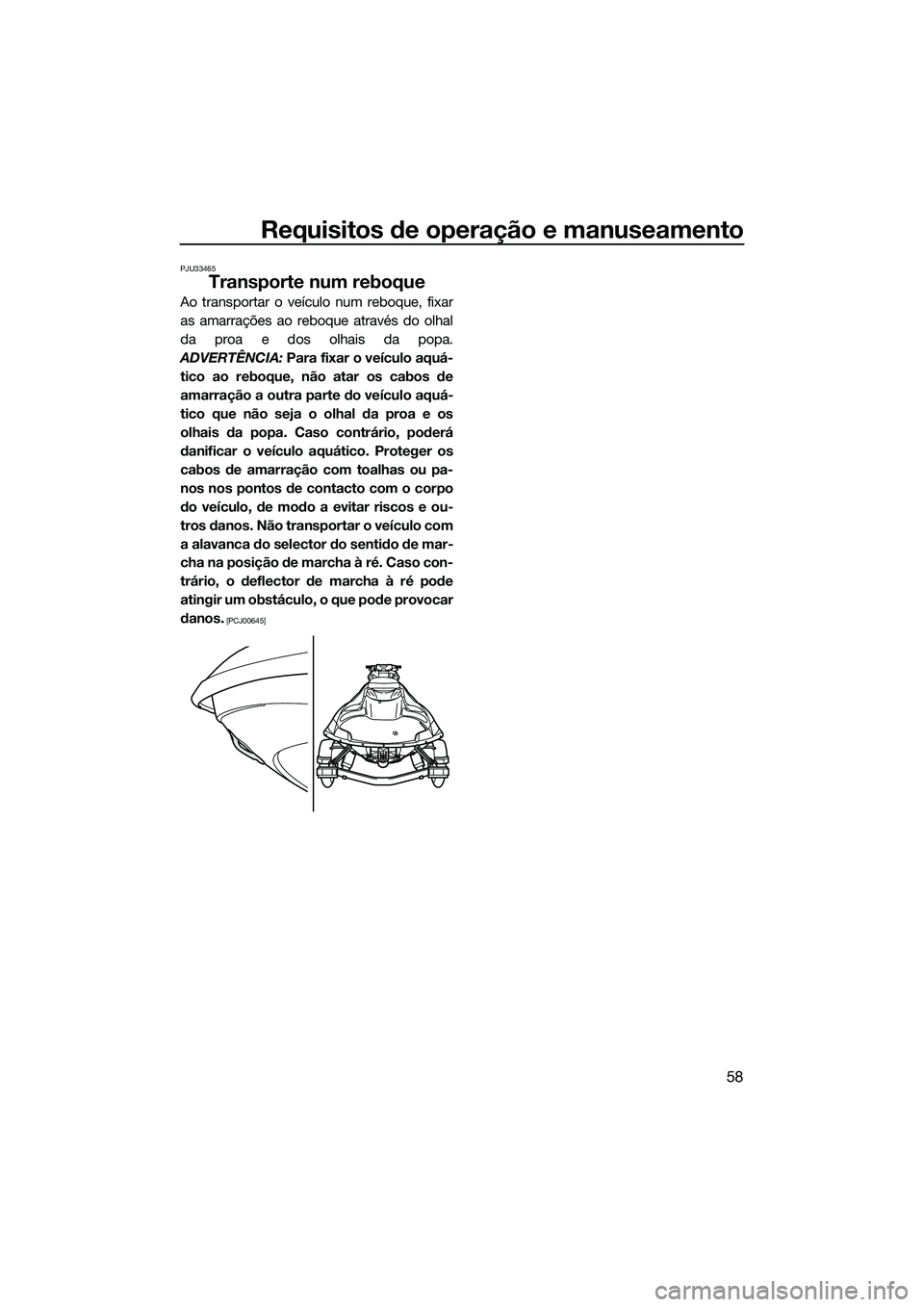

Requisitos de operação e manuseamento
58
PJU33465
Transporte num reboque
Ao transportar o veículo num reboque, fixar
as amarrações ao reboque através do olhal
da proa e dos olhais da popa.
ADVERTÊNCIA: Para fixar o veículo aquá-
tico ao reboque, não atar os cabos de
amarração a outra parte do veículo aquá-
tico que não seja o olhal da proa e os
olhais da popa. Caso contrário, poderá
danificar o veículo aquático. Proteger os
cabos de amarração com toalhas ou pa-
nos nos pontos de contacto com o corpo
do veículo, de modo a evitar riscos e ou-
tros danos. Não transportar o veículo com
a alavanca do selector do sentido de mar-
cha na posição de marcha à ré. Caso con-
trário, o deflector de marcha à ré pode
atingir um obstáculo, o que pode provocar
danos.
[PCJ00645]
UF3K71P0.book Page 58 Thursday, August 14, 2014 1:33 PM

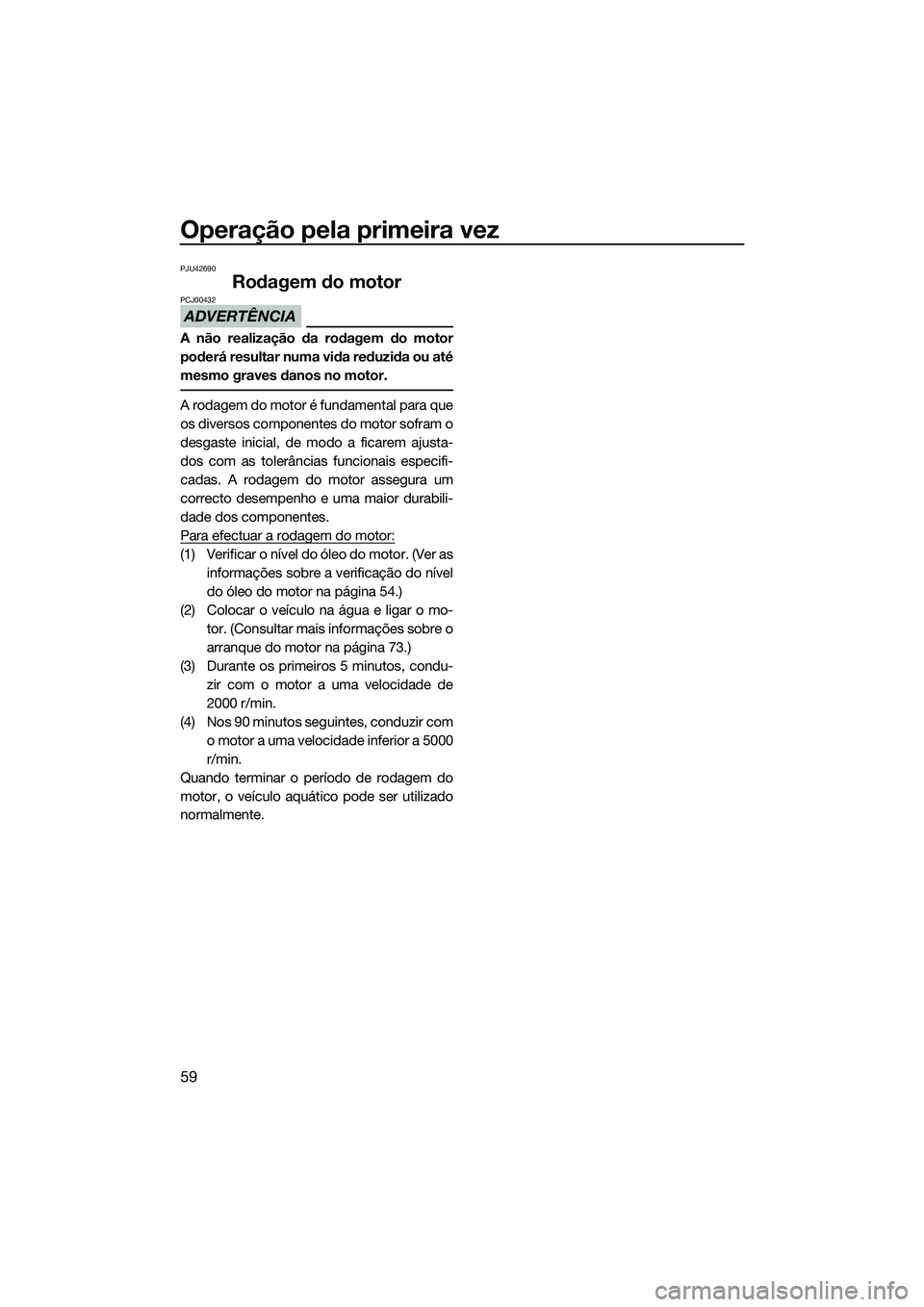

Operação pela primeira vez
59
PJU42690
Rodagem do motor
ADVERTÊNCIA
PCJ00432
A não realização da rodagem do motor
poderá resultar numa vida reduzida ou até
mesmo graves danos no motor.
A rodagem do motor é fundamental para que
os diversos componentes do motor sofram o
desgaste inicial, de modo a ficarem ajusta-
dos com as tolerâncias funcionais especifi-
cadas. A rodagem do motor assegura um
correcto desempenho e uma maior durabili-
dade dos componentes.
Para efectuar a rodagem do motor:
(1) Verificar o nível do óleo do motor. (Ver asinformações sobre a verificação do nível
do óleo do motor na página 54.)
(2) Colocar o veículo na água e ligar o mo- tor. (Consultar mais informações sobre o
arranque do motor na página 73.)
(3) Durante os primeiros 5 minutos, condu- zir com o motor a uma velocidade de
2000 r/min.
(4) Nos 90 minutos seguintes, conduzir com o motor a uma velocidade inferior a 5000
r/min.
Quando terminar o período de rodagem do
motor, o veículo aquático pode ser utilizado
normalmente.
UF3K71P0.book Page 59 Thursday, August 14, 2014 1:33 PM

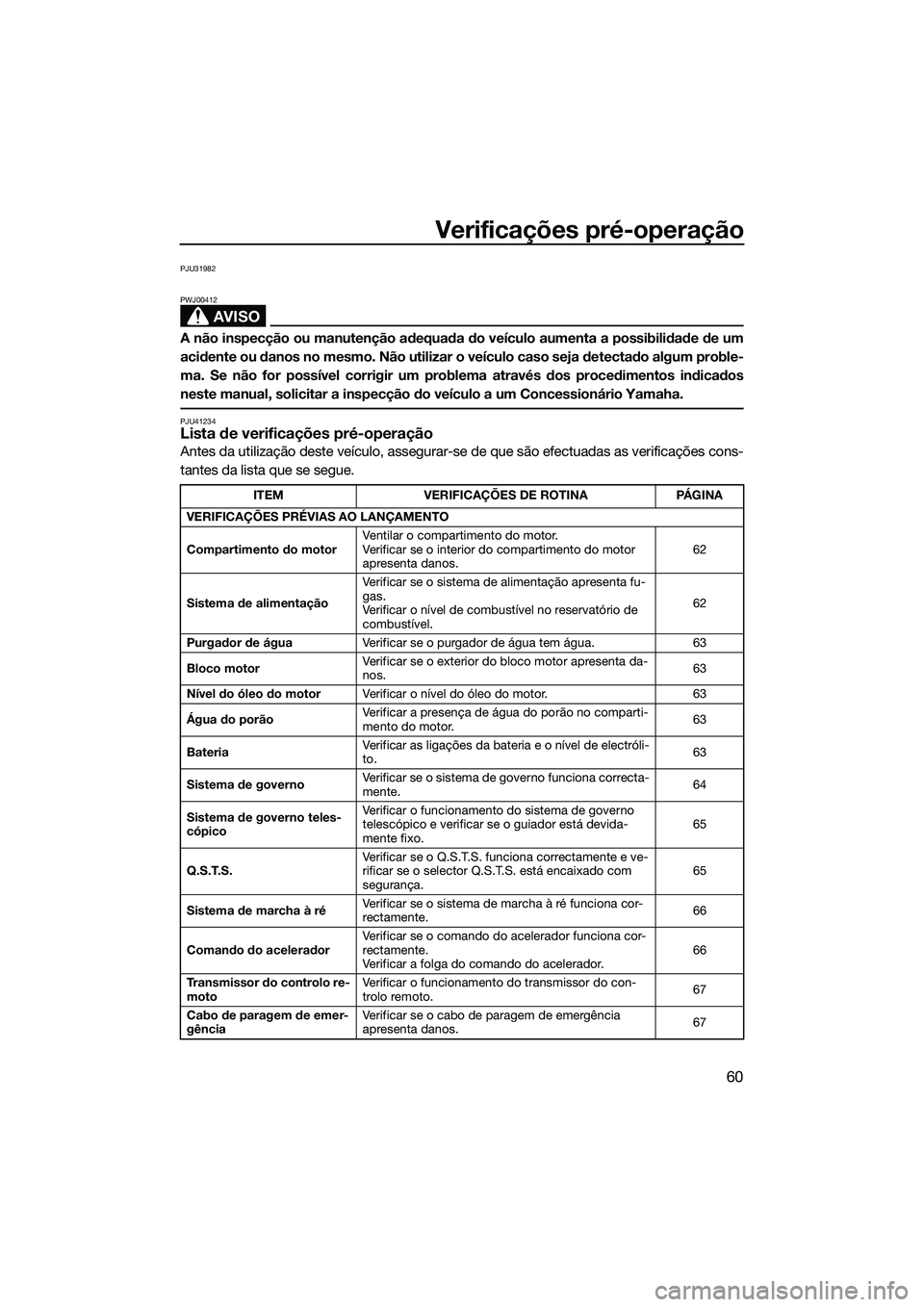

Verificações pré-operação
60
PJU31982
AVISO
PWJ00412
A não inspecção ou manutenção adequada do veículo aumenta a possibilidade de um
acidente ou danos no mesmo. Não utilizar o veículo caso seja detectado algum proble-
ma. Se não for possível corrigir um problema através dos procedimentos indicados
neste manual, solicitar a inspecção do veículo a um Concessionário Yamaha.
PJU41234Lista de verificações pré-operação
Antes da utilização deste veículo, assegurar-se de que são efectuadas as verificações cons-
tantes da lista que se segue.
ITEMVERIFICAÇÕES DE ROTINA PÁGINA
VERIFICAÇÕES PRÉVIAS AO LANÇAMENTO
Compartimento do motor Ventilar o compartimento do motor.
Verificar se o interior do compartimento do motor
apresenta danos. 62
Sistema de alimentação Verificar se o sistema de alimentação apresenta fu-
gas.
Verificar o nível de combustível no reservatório de
combustível.
62
Purgador de água Verificar se o purgador de água tem água. 63
Bloco motor Verificar se o exterior do bloco motor apresenta da-
nos.
63
Nível do óleo do motor Verificar o nível do óleo do motor. 63
Água do porão Verificar a presença de água do porão no comparti-
mento do motor.
63
Bateria Verificar as ligações da bateria e o nível de electróli-
to.
63
Sistema de governo Verificar se o sistema de governo funciona correcta-
mente.
64
Sistema de governo teles-
cópico Verificar o funcionamento do sistema de governo
telescópico e verificar se o guiador está devida-
mente fixo.
65
Q.S.T.S. Verificar se o Q.S.T.S. funciona correctamente e ve-
rificar se o selector Q.S.T.S. está encaixado com
segurança. 65
Sistema de marcha à ré Verificar se o sistema de marcha à ré funciona cor-
rectamente.
66
Comando do acelerador Verificar se o comando do acelerador funciona cor-
rectamente.
Verificar a folga do comando do acelerador. 66
Transmissor do controlo re-
moto Verificar o funcionamento do transmissor do con-
trolo remoto.
67
Cabo de paragem de emer-
gência Verificar se o cabo de paragem de emergência
apresenta danos.
67
UF3K71P0.book Page 60 Thursday, August 14, 2014 1:33 PM

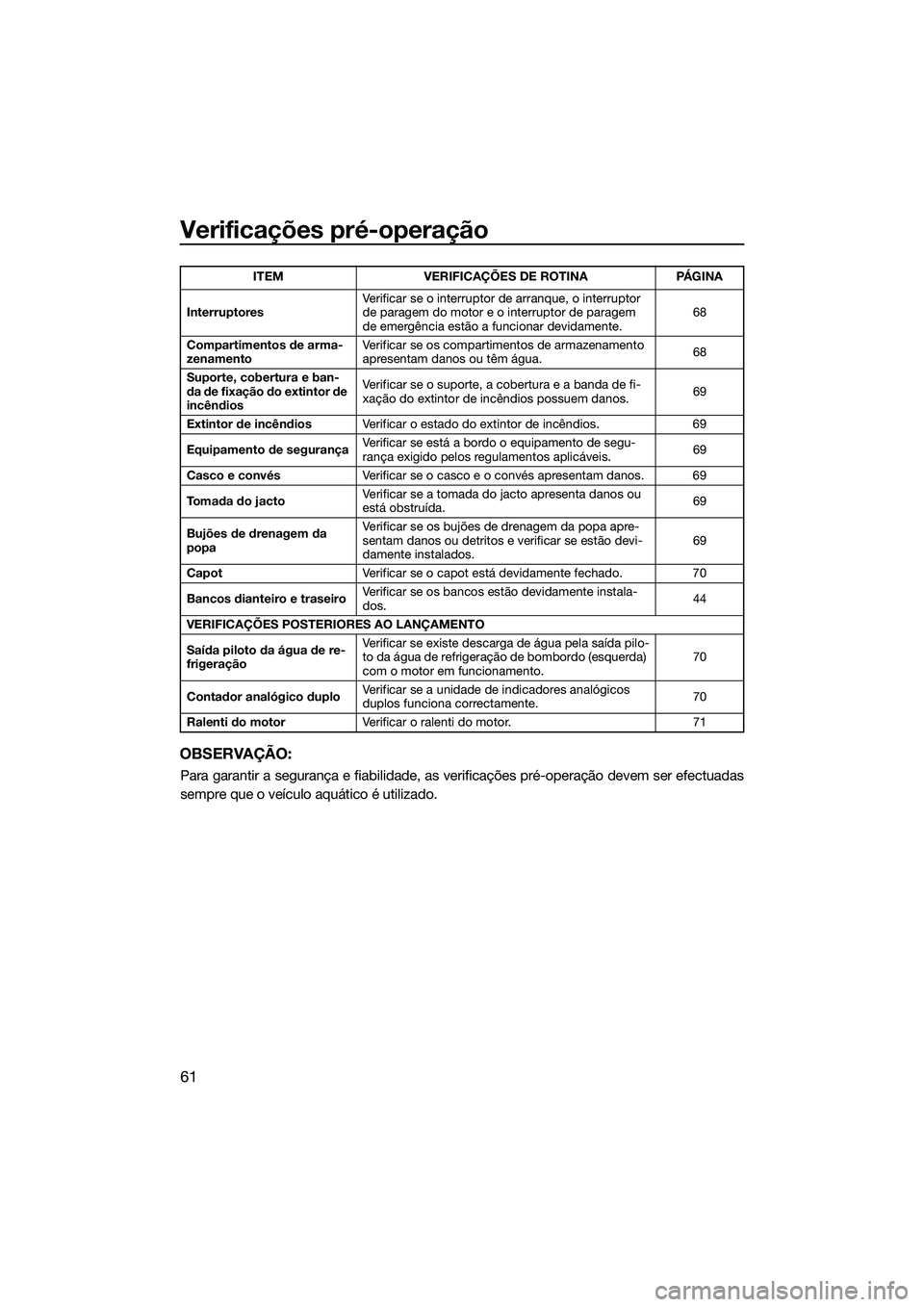

Verificações pré-operação
61
OBSERVAÇÃO:
Para garantir a segurança e fiabilidade, as verificações pré-operação devem ser efectuadas
sempre que o veículo aquático é utilizado.
InterruptoresVerificar se o interruptor de arranque, o interruptor
de paragem do motor e o interruptor de paragem
de emergência estão a funcionar devidamente. 68
Compartimentos de arma-
zenamento Verificar se os compartimentos de armazenamento
apresentam danos ou têm água.
68
Suporte, cobertura e ban-
da de fixação do extintor de
incêndios Verificar se o suporte, a cobertura e a banda de fi-
xação do extintor de incêndios possuem danos.
69
Extintor de incêndios Verificar o estado do extintor de incêndios. 69
Equipamento de segurança Verificar se está a bordo o equipamento de segu-
rança exigido pelos regulamentos aplicáveis.
69
Casco e convés Verificar se o casco e o convés apresentam danos. 69
Tomada do jacto Verificar se a tomada do jacto apresenta danos ou
está obstruída.
69
Bujões de drenagem da
popa Verificar se os bujões de drenagem da popa apre-
sentam danos ou detritos e verificar se estão devi-
damente instalados.
69
Capot Verificar se o capot está devidamente fechado. 70
Bancos dianteiro e traseiro Verificar se os bancos estão devidamente instala-
dos.
44
VERIFICAÇÕES POSTERIORES AO LANÇAMENTO
Saída piloto da água de re-
frigeração Verificar se existe descarga de água pela saída pilo-
to da água de refrigeração de bombordo (esquerda)
com o motor em funcionamento.
70
Contador analógico duplo Verificar se a unidade de indicadores analógicos
duplos funciona correctamente.
70
Ralenti do motor Verificar o ralenti do motor. 71
ITEM VERIFICAÇÕES DE ROTINA PÁGINA
UF3K71P0.book Page 61 Thursday, August 14, 2014 1:33 PM

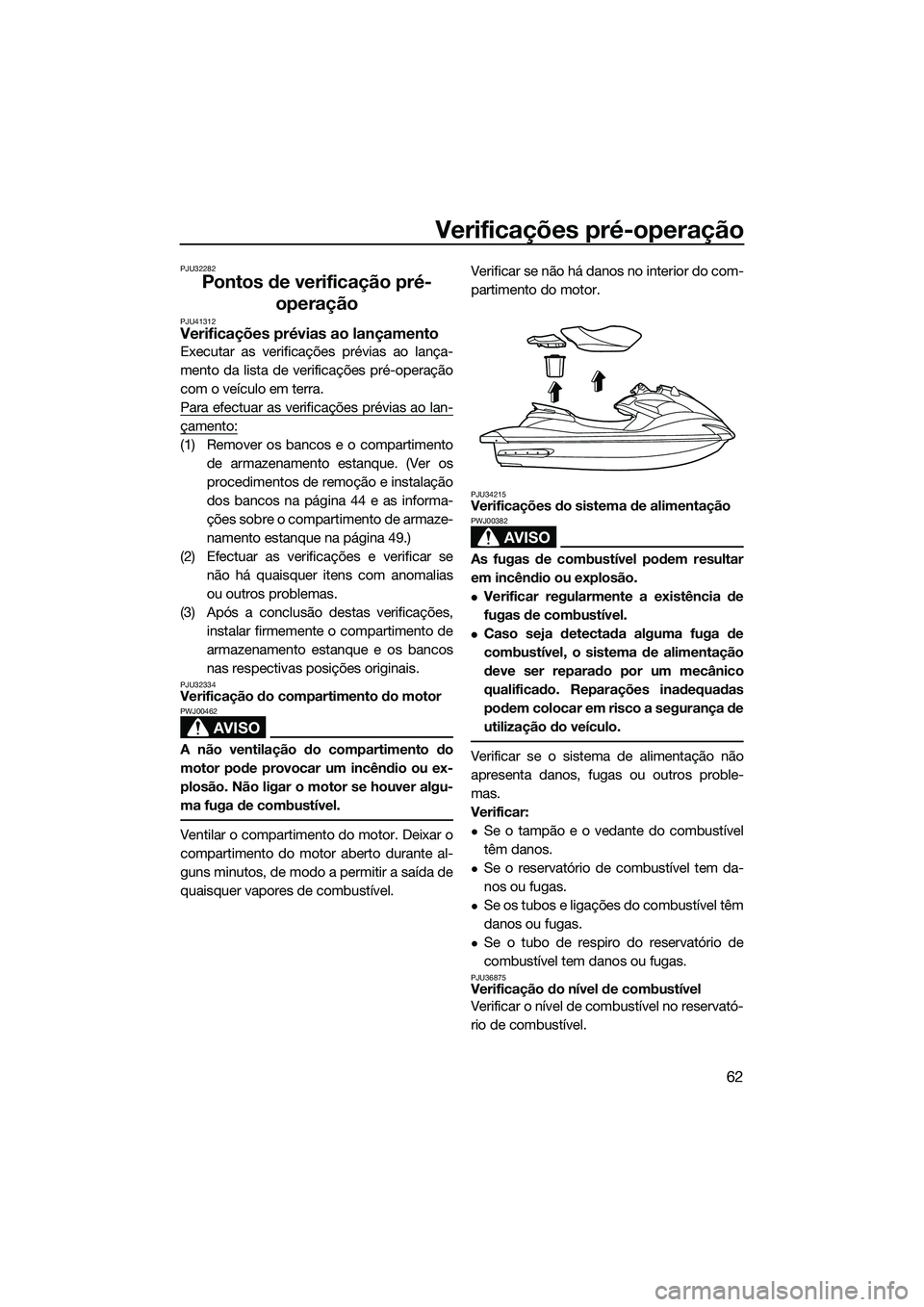

Verificações pré-operação
62
PJU32282
Pontos de verificação pré-operação
PJU41312Verificações prévias ao lançamento
Executar as verificações prévias ao lança-
mento da lista de verificações pré-operação
com o veículo em terra.
Para efectuar as verificações prévias ao lan-
çamento:
(1) Remover os bancos e o compartimento
de armazenamento estanque. (Ver os
procedimentos de remoção e instalação
dos bancos na página 44 e as informa-
ções sobre o compartimento de armaze-
namento estanque na página 49.)
(2) Efectuar as verificações e verificar se não há quaisquer itens com anomalias
ou outros problemas.
(3) Após a conclusão destas verificações, instalar firmemente o compartimento de
armazenamento estanque e os bancos
nas respectivas posições originais.
PJU32334Verificação do compartimento do motor
AVISO
PWJ00462
A não ventilação do compartimento do
motor pode provocar um incêndio ou ex-
plosão. Não ligar o motor se houver algu-
ma fuga de combustível.
Ventilar o compartimento do motor. Deixar o
compartimento do motor aberto durante al-
guns minutos, de modo a permitir a saída de
quaisquer vapores de combustível. Verificar se não há danos no interior do com-
partimento do motor.
PJU34215Verificações do sistema de alimentação
AVISO
PWJ00382
As fugas de combustível podem resultar
em incêndio ou explosão.
Verificar regularmente a existência de
fugas de combustível.
Caso seja detectada alguma fuga de
combustível, o sistema de alimentação
deve ser reparado por um mecânico
qualificado. Reparações inadequadas
podem colocar em risco a segurança de
utilização do veículo.
Verificar se o sistema de alimentação não
apresenta danos, fugas ou outros proble-
mas.
Verificar:
Se o tampão e o vedante do combustível
têm danos.
Se o reservatório de combustível tem da-
nos ou fugas.
Se os tubos e ligações do combustível têm
danos ou fugas.
Se o tubo de respiro do reservatório de
combustível tem danos ou fugas.
PJU36875Verificação do nível de combustível
Verificar o nível de combustível no reservató-
rio de combustível.
UF3K71P0.book Page 62 Thursday, August 14, 2014 1:33 PM

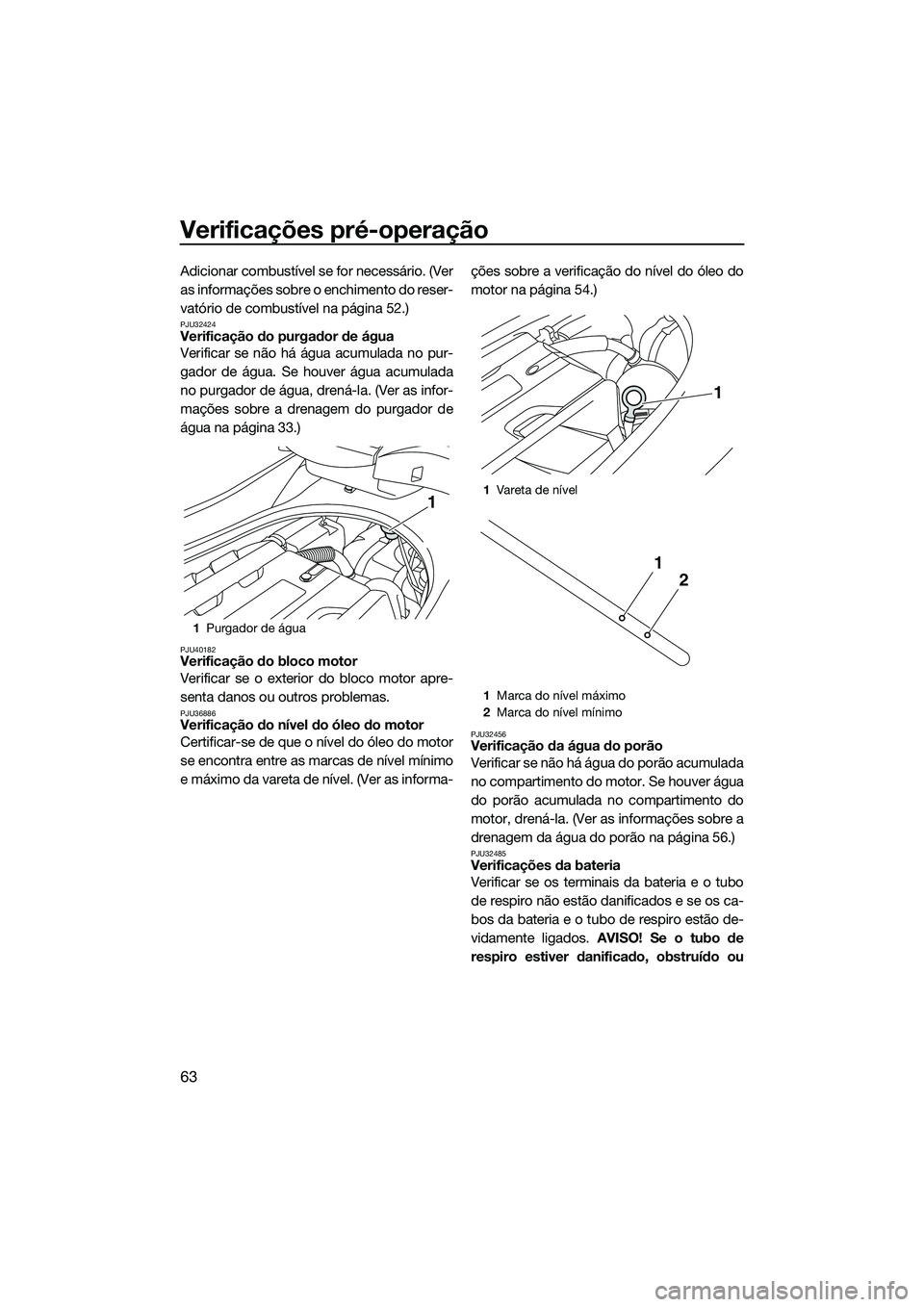

Verificações pré-operação
63
Adicionar combustível se for necessário. (Ver
as informações sobre o enchimento do reser-
vatório de combustível na página 52.)
PJU32424Verificação do purgador de água
Verificar se não há água acumulada no pur-
gador de água. Se houver água acumulada
no purgador de água, drená-la. (Ver as infor-
mações sobre a drenagem do purgador de
água na página 33.)
PJU40182Verificação do bloco motor
Verificar se o exterior do bloco motor apre-
senta danos ou outros problemas.
PJU36886Verificação do nível do óleo do motor
Certificar-se de que o nível do óleo do motor
se encontra entre as marcas de nível mínimo
e máximo da vareta de nível. (Ver as informa-ções sobre a verificação do nível do óleo do
motor na página 54.)PJU32456Verificação da água do porão
Verificar se não há água do porão acumulada
no compartimento do motor. Se houver água
do porão acumulada no compartimento do
motor, drená-la. (Ver as informações sobre a
drenagem da água do porão na página 56.)
PJU32485Verificações da bateria
Verificar se os terminais da bateria e o tubo
de respiro não estão danificados e se os ca-
bos da bateria e o tubo de respiro estão de-
vidamente ligados.
AVISO! Se o tubo de
respiro estiver danificado, obstruído ou
1 Purgador de água
11Va ret a de n í v el
1 Marca do nível máximo
2 Marca do nível mínimo
1
2
1
UF3K71P0.book Page 63 Thursday, August 14, 2014 1:33 PM
