Entretien et entreposage
84

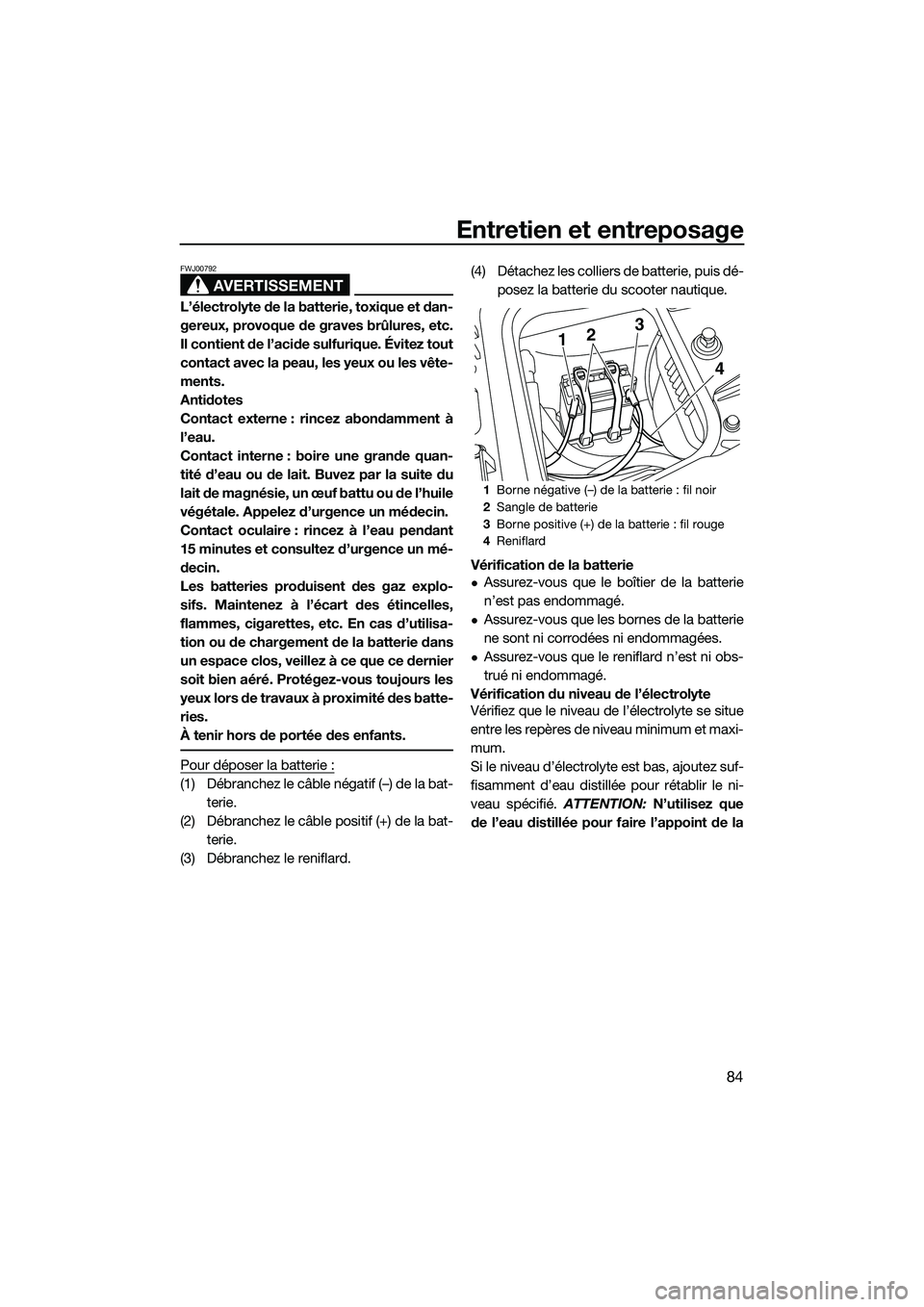

AVERTISSEMENT
FWJ00792
L’électrolyte de la batterie, toxique et dan-
gereux, provoque de graves brûlures, etc.
Il contient de l’acide sulfurique. Évitez tout
contact avec la peau, les yeux ou les vête-
ments.
Antidotes
Contact externe : rincez abondamment à
l’eau.
Contact interne : boire une grande quan-
tité d’eau ou de lait. Buvez par la suite du
lait de magnésie, un œuf battu ou de l’huile
végétale. Appelez d’urgence un médecin.
Contact oculaire : rincez à l’eau pendant
15 minutes et consultez d’urgence un mé-
decin.
Les batteries produisent des gaz explo-
sifs. Maintenez à l’écart des étincelles,
flammes, cigarettes, etc. En cas d’utilisa-
tion ou de chargement de la batterie dans
un espace clos, veillez à ce que ce dernier
soit bien aéré. Protégez-vous toujours les
yeux lors de travaux à proximité des batte-
ries.
À tenir hors de portée des enfants.
Pour déposer la batterie :
(1) Débranchez le câble négatif (–) de la bat-terie.
(2) Débranchez le câble positif (+) de la bat- terie.
(3) Débranchez le reniflard. (4) Détachez les colliers de batterie, puis dé-
posez la batterie du scooter nautique.
Vérification de la batterie
Assurez-vous que le boîtier de la batterie
n’est pas endommagé.
Assurez-vous que les bornes de la batterie
ne sont ni corrodées ni endommagées.
Assurez-vous que le reniflard n’est ni obs-
trué ni endommagé.
Vérification du niveau de l’électrolyte
Vérifiez que le niveau de l’électrolyte se situe
entre les repères de niveau minimum et maxi-
mum.
Si le niveau d’électrolyte est bas, ajoutez suf-
fisamment d’eau distillée pour rétablir le ni-
veau spécifié. ATTENTION: N’utilisez que
de l’eau distillée pour faire l’appoint de la
1 Borne négative (–) de la batterie : fil noir
2 Sangle de batterie
3 Borne positive (+) de la batterie : fil rouge
4 Reniflard
132
4
UF3K71F0.book Page 84 Monday, August 18, 2014 2:32 PM

Entretien et entreposage
85

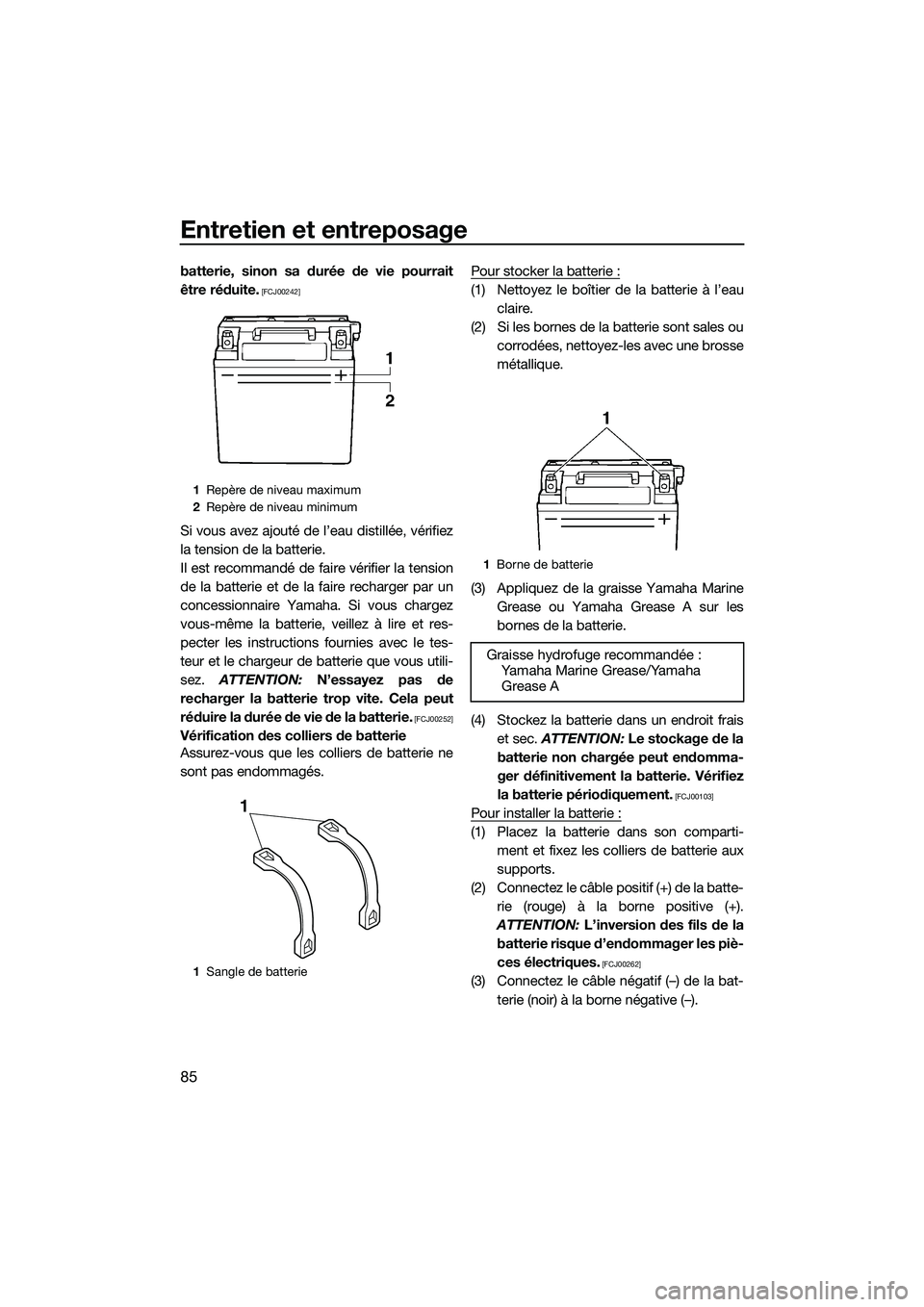

batterie, sinon sa durée de vie pourrait
être réduite.
[FCJ00242]
Si vous avez ajouté de l’eau distillée, vérifiez
la tension de la batterie.
Il est recommandé de faire vérifier la tension
de la batterie et de la faire recharger par un
concessionnaire Yamaha. Si vous chargez
vous-même la batterie, veillez à lire et res-
pecter les instructions fournies avec le tes-
teur et le chargeur de batterie que vous utili-
sez. ATTENTION: N’essayez pas de
recharger la batterie trop vite. Cela peut
réduire la durée de vie de la batterie.
[FCJ00252]
Vérification des colliers de batterie
Assurez-vous que les colliers de batterie ne
sont pas endommagés. Pour stocker la batterie :
(1) Nettoyez le boîtier de la batterie à l’eau
claire.
(2) Si les bornes de la batterie sont sales ou corrodées, nettoyez-les avec une brosse
métallique.
(3) Appliquez de la graisse Yamaha Marine Grease ou Yamaha Grease A sur les
bornes de la batterie.
(4) Stockez la batterie dans un endroit frais et sec. ATTENTION: Le stockage de la
batterie non chargée peut endomma-
ger définitivement la batterie. Vérifiez
la batterie périodiquement.
[FCJ00103]
Pour installer la batterie :
(1) Placez la batterie dans son comparti- ment et fixez les colliers de batterie aux
supports.
(2) Connectez le câble positif (+) de la batte- rie (rouge) à la borne positive (+).
ATTENTION: L’inversion des fils de la
batterie risque d’endommager les piè-
ces électriques.
[FCJ00262]
(3) Connectez le câble négatif (–) de la bat-
terie (noir) à la borne négative (–).
1Repère de niveau maximum
2 Repère de niveau minimum
1 Sangle de batterie
1
1Borne de batterie
Graisse hydrofuge recommandée :
Yamaha Marine Grease/Yamaha
Grease A
UF3K71F0.book Page 85 Monday, August 18, 2014 2:32 PM

Entretien et entreposage
86

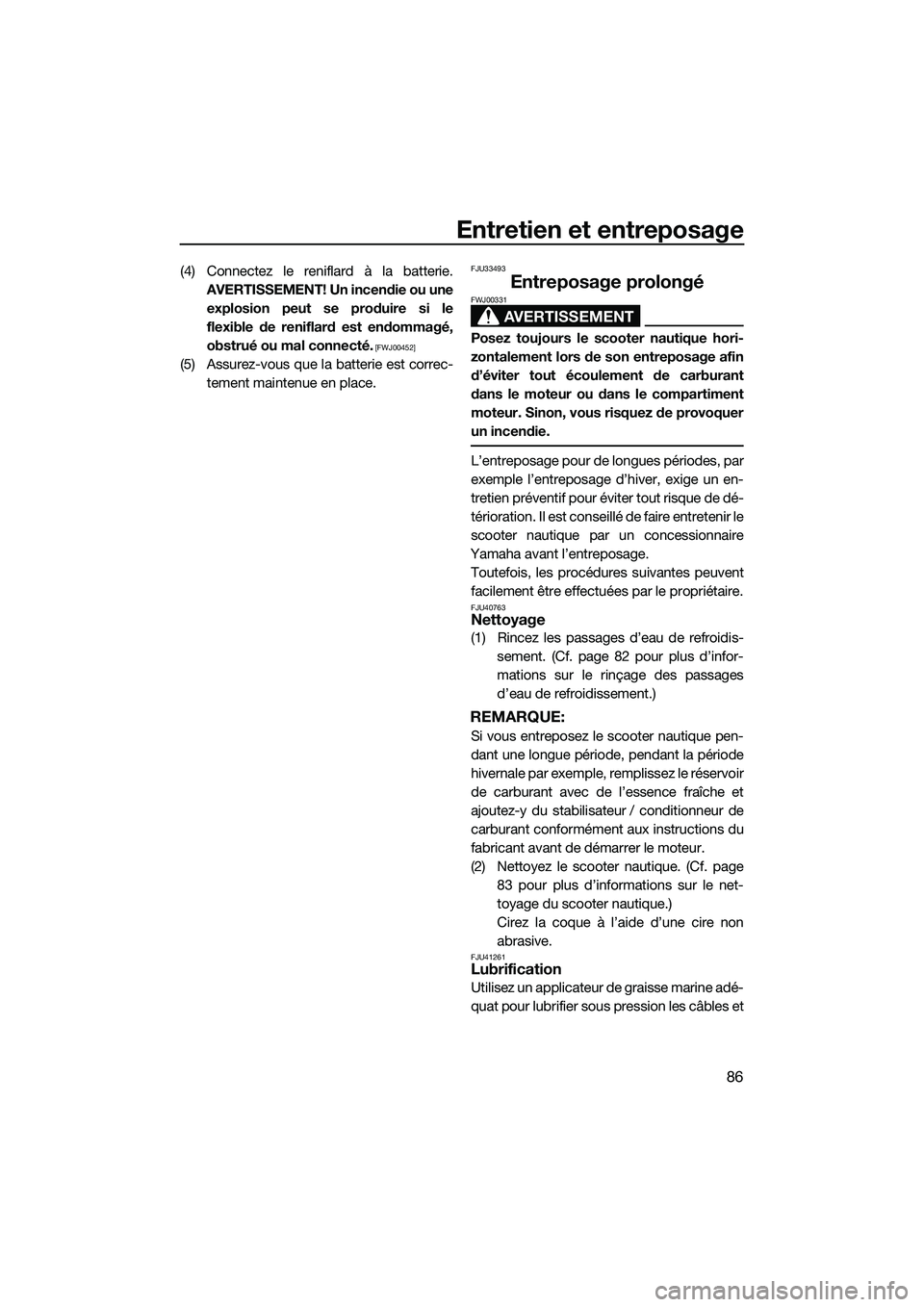

(4) Connectez le reniflard à la batterie.AVERTISSEMENT! Un incendie ou uneexplosion peut se produire si le
flexible de reniflard est endommagé,
obstrué ou mal connecté.
[FWJ00452]
(5) Assurez-vous que la batterie est correc- tement maintenue en place.
FJU33493
Entreposage prolongé
AVERTISSEMENT
FWJ00331
Posez toujours le scooter nautique hori-
zontalement lors de son entreposage afin
d’éviter tout écoulement de carburant
dans le moteur ou dans le compartiment
moteur. Sinon, vous risquez de provoquer
un incendie.
L’entreposage pour de longues périodes, par
exemple l’entreposage d’hiver, exige un en-
tretien préventif pour éviter tout risque de dé-
térioration. Il est conse illé de faire entretenir le
scooter nautique par un concessionnaire
Yamaha avant l’entreposage. Toutefois, les procédures suivantes peuvent
facilement être effectuées par le propriétaire.
FJU40763Nettoyage
(1) Rincez les passages d’eau de refroidis- sement. (Cf. page 82 pour plus d’infor-
mations sur le rinçage des passages
d’eau de refroidissement.)
REMARQUE:
Si vous entreposez le scooter nautique pen-
dant une longue période, pendant la période
hivernale par exemple, remplissez le réservoir
de carburant avec de l’essence fraîche et
ajoutez-y du stabilisateur / conditionneur de
carburant conformément aux instructions du
fabricant avant de démarrer le moteur.
(2) Nettoyez le scooter nautique. (Cf. page83 pour plus d’informations sur le net-
toyage du scooter nautique.)
Cirez la coque à l’aide d’une cire non
abrasive.
FJU41261Lubrification
Utilisez un applicateur de graisse marine adé-
quat pour lubrifier sous pression les câbles et
UF3K71F0.book Page 86 Monday, August 18, 2014 2:32 PM

Entretien et entreposage
87
éliminer toute trace d’humidité entre la partie
extérieure et la partie intérieure des câbles.
Pour assurer un glissement ou une rotation
aisée des pièces mobiles, lubrifiez-les d’une
graisse hydrofuge.
Câble d’accélérateur (extrémité de la ma-
nette des gaz)
Câble de direction (extrémité tuyère de
poussée) et tige QSTS (extrémité tuyère de
poussée)
Câble d’inversion (extrémité inverseur)
FJU40812Traitement antirouille
Vaporisez un antirouille sur les parties métal-
liques de la coque, du pont et du moteur.
Faites vaporiser un antirouille sur les élé-
ments internes du moteur par un concession-
naire Yamaha.
Graisse hydrofuge recommandée :
Yamaha Marine Grease/Yamaha
Grease A
UF3K71F0.book Page 87 Monday, August 18, 2014 2:32 PM

Entretien
88
FJU33769

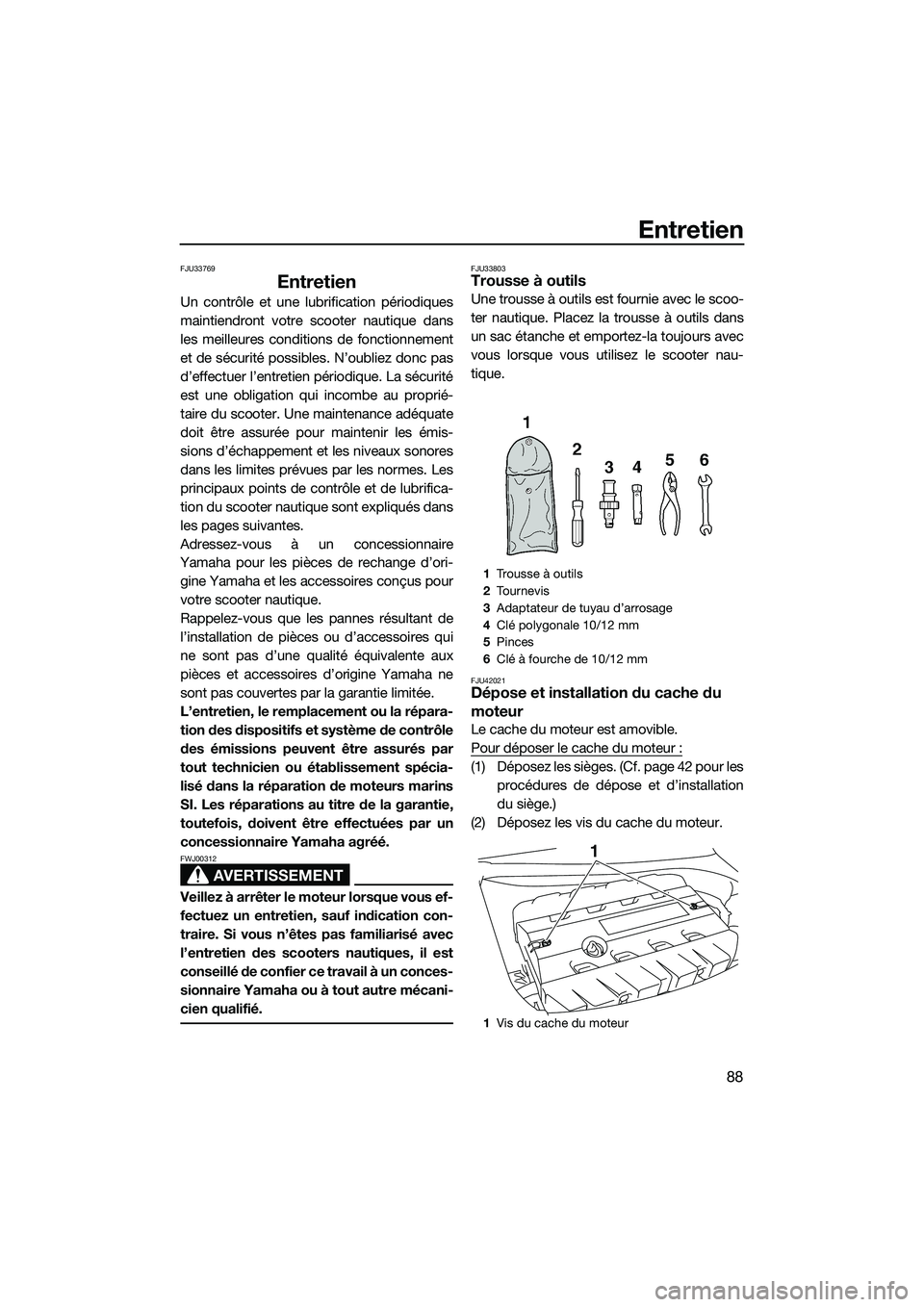

Entretien
Un contrôle et une lubrification périodiques
maintiendront votre scooter nautique dans
les meilleures conditions de fonctionnement
et de sécurité possibles. N’oubliez donc pas
d’effectuer l’entretien périodique. La sécurité
est une obligation qui incombe au proprié-
taire du scooter. Une maintenance adéquate
doit être assurée pour maintenir les émis-
sions d’échappement et les niveaux sonores
dans les limites prévues par les normes. Les
principaux points de contrôle et de lubrifica-
tion du scooter nautique sont expliqués dans
les pages suivantes.
Adressez-vous à un concessionnaire
Yamaha pour les pièces de rechange d’ori- gine Yamaha et les accessoires conçus pour
votre scooter nautique.
Rappelez-vous que les pannes résultant de
l’installation de pièces ou d’accessoires qui
ne sont pas d’une qualité équivalente aux
pièces et accessoires d’origine Yamaha ne
sont pas couvertes par la garantie limitée.
L’entretien, le remplacement ou la répara-
tion des dispositifs et système de contrôle
des émissions peuvent être assurés par
tout technicien ou établissement spécia-
lisé dans la réparation de moteurs marins
SI. Les réparations au titre de la garantie,
toutefois, doivent être effectuées par un
concessionnaire Yamaha agréé.
AVERTISSEMENT
FWJ00312
Veillez à arrêter le moteur lorsque vous ef-
fectuez un entretien, sauf indication con-
traire. Si vous n’êtes pas familiarisé avec
l’entretien des scooters nautiques, il est
conseillé de confier ce travail à un conces-
sionnaire Yamaha ou à tout autre mécani-
cien qualifié.
FJU33803Trousse à outils
Une trousse à outils est fournie avec le scoo-
ter nautique. Placez la trousse à outils dans
un sac étanche et emportez-la toujours avec
vous lorsque vous utilisez le scooter nau-
tique.
FJU42021Dépose et installation du cache du
moteur
Le cache du moteur est amovible.
Pour déposer le cache du moteur :
(1) Déposez les sièges. (Cf. page 42 pour les procédures de dépose et d’installation
du siège.)
(2) Déposez les vis du cache du moteur.
1 Trousse à outils
2 Tournevis
3 Adaptateur de tuyau d’arrosage
4 Clé polygonale 10/12 mm
5 Pinces
6 Clé à fourche de 10/12 mm
1 Vis du cache du moteur
1
UF3K71F0.book Page 88 Monday, August 18, 2014 2:32 PM

Entretien
89

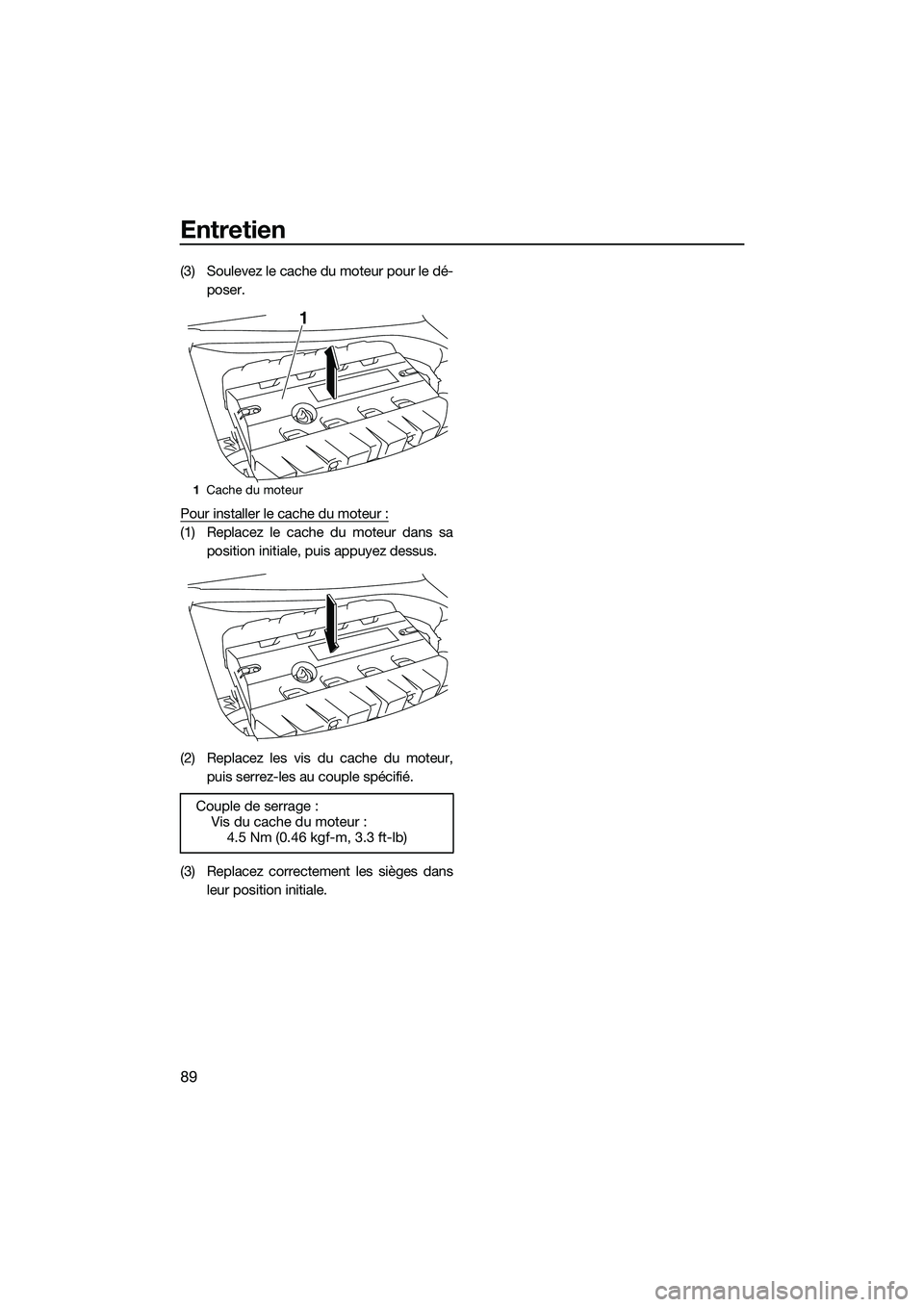

(3) Soulevez le cache du moteur pour le dé-poser.
Pour installer le cache du moteur :
(1) Replacez le cache du moteur dans sa position initiale, puis appuyez dessus.
(2) Replacez les vis du cache du moteur, puis serrez-les au couple spécifié.
(3) Replacez correctement les sièges dans leur position initiale.
1Cache du moteur
Couple de serrage :
Vis du cache du moteur :
4.5 Nm (0.46 kgf-m, 3.3 ft-lb)
1
UF3K71F0.book Page 89 Monday, August 18, 2014 2:32 PM

Entretien
90

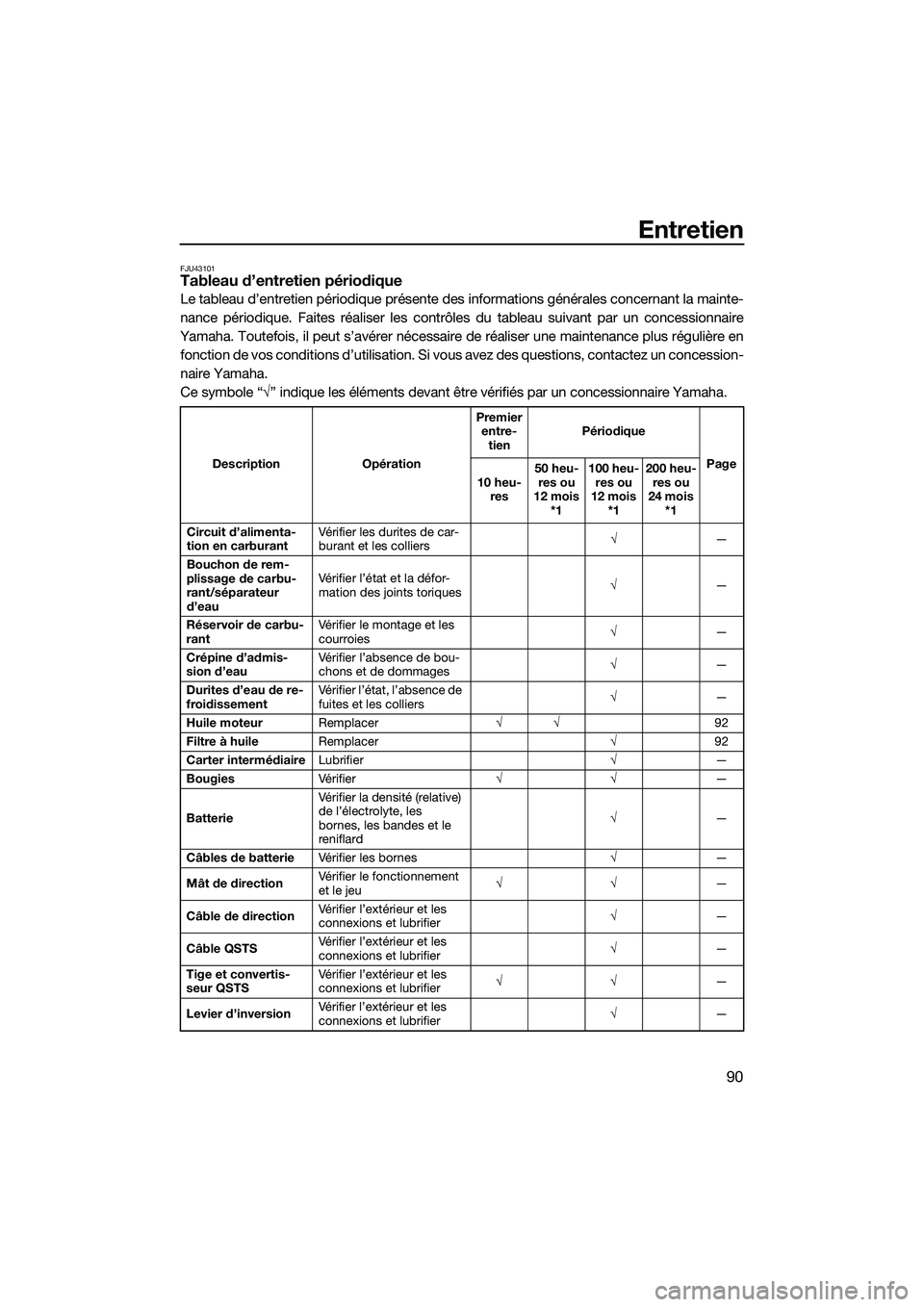

FJU43101Tableau d’entretien périodique
Le tableau d’entretien périodique présente des informations générales concernant la mainte-
nance périodique. Faites réaliser les contrôles du tableau suivant par un concessionnaire
Yamaha. Toutefois, il peut s’avérer nécessaire de réaliser une maintenance plus régulière en fonction de vos conditions d’utilisation. Si vous avez des questions, contactez un concession-
naire Yamaha.
Ce symbole “√ ” indique les éléments devant être vérifiés par un concessionnaire Yamaha.
Description OpérationPremier
entre- tien Périodique
Page
10 heu- res 50 heu-
res ou
12 mois *1 100 heu-
res ou
12 mois *1 200 heu-
res ou
24 mois *1
Circuit d’alimenta-
tion en carburant Vérifier les durites de car-
burant et les colliers
√
—
Bouchon de rem-
plissage de carbu-
rant/séparateur
d’eau Vérifier l’état et la défor-
mation des joints toriques
√
—
Réservoir de carbu-
rant Vérifier le montage et les
courroies
√
—
Crépine d’admis-
sion d’eau Vérifier l’absence de bou-
chons et de dommages
√
—
Durites d’eau de re-
froidissement Vérifier l’état, l’absence de
fuites et les colliers
√
—
Huile moteur Remplacer √√ 92
Filtre à huile Remplacer √92
Carter intermédiaire Lubrifier √—
Bougies Vé ri fi e r √√ —
Batterie Vérifier la densité (relative)
de l’électrolyte, les
bornes, les bandes et le
reniflard
√
—
Câbles de batterie Vérifier les bornes √—
Mât de direction Vérifier le fonctionnement
et le jeu
√√
—
Câble de direction Vérifier l’extérieur et les
connexions et lubrifier
√
—
Câble QSTS Vérifier l’extérieur et les
connexions et lubrifier
√
—
Tige et convertis-
seur QSTS Vérifier l’extérieur et les
connexions et lubrifier
√√
—
Levier d’inversion Vérifier l’extérieur et les
connexions et lubrifier
√
—
UF3K71F0.book Page 90 Monday, August 18, 2014 2:32 PM

Entretien
91

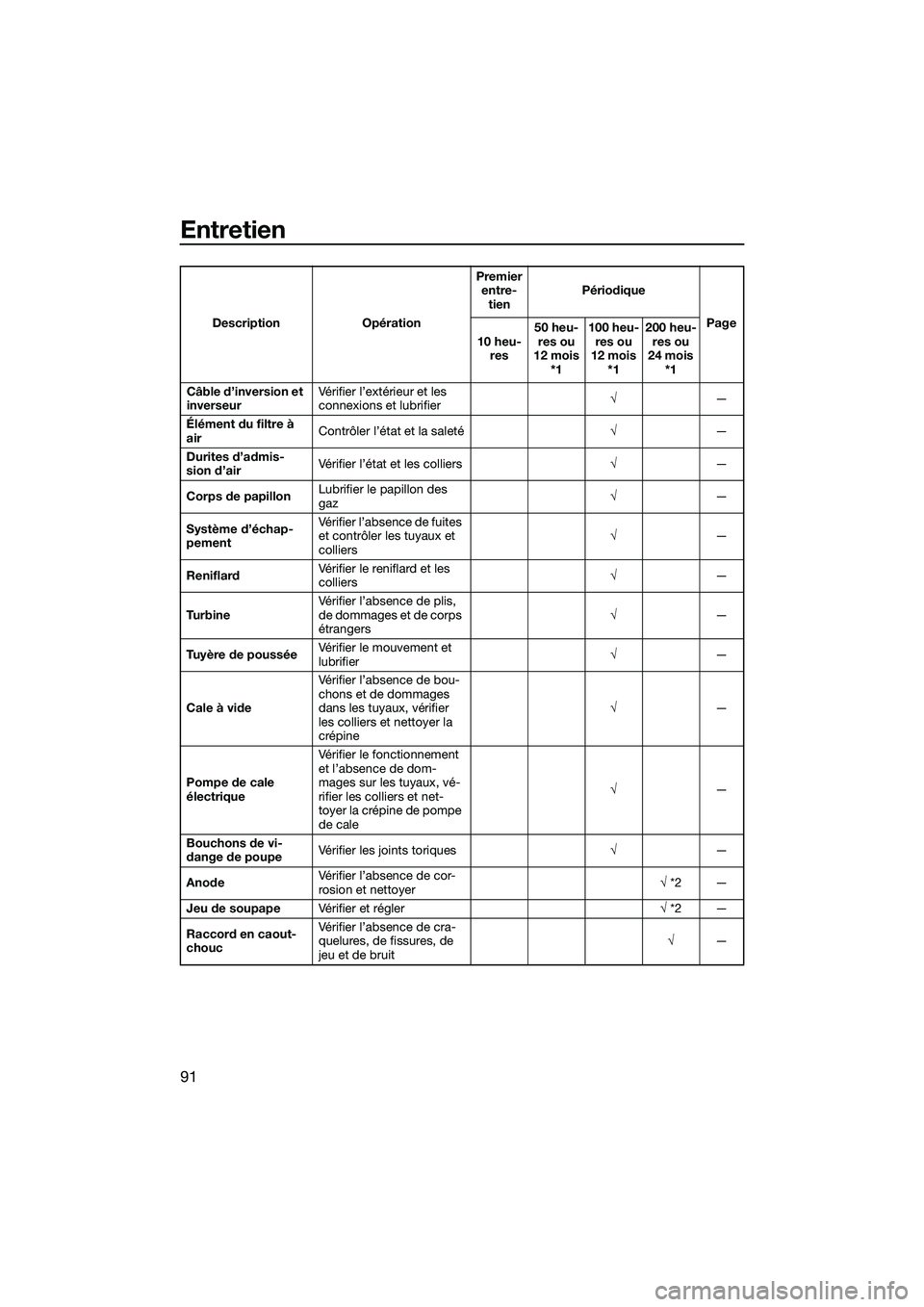

Câble d’inversion et
inverseurVérifier l’extérieur et les
connexions et lubrifier
√
—
Élément du filtre à
air Contrôler l’état et la saleté
√—
Durites d’admis-
sion d’air Vérifier l’état et les colliers
√—
Corps de papillon Lubrifier le papillon des
gaz
√
—
Système d’échap-
pement Vérifier l’absence de fuites
et contrôler les tuyaux et
colliers
√
—
Reniflard Vérifier le reniflard et les
colliers
√
—
Tu r b i n e Vérifier l’absence de plis,
de dommages et de corps
étrangers √
—
Tuyère de poussée Vérifier le mouvement et
lubrifier
√
—
Cale à vide Vérifier l’absence de bou-
chons et de dommages
dans les tuyaux, vérifier
les colliers et nettoyer la
crépine √
—
Pompe de cale
électrique Vérifier le fonctionnement
et l’absence de dom-
mages sur les tuyaux, vé-
rifier les colliers et net-
toyer la crépine de pompe
de cale
√
—
Bouchons de vi-
dange de poupe Vérifier les joints toriques
√—
Anode Vérifier l’absence de cor-
rosion et nettoyer
√
*2 —
Jeu de soupape Vérifier et régler √ *2 —
Raccord en caout-
chouc Vérifier l’absence de cra-
quelures, de fissures, de
jeu et de bruit
√
—
Description Opération
Premier
entre- tien Périodique
Page
10 heu- res 50 heu-
res ou
12 mois *1 100 heu-
res ou
12 mois *1 200 heu-
res ou
24 mois *1
UF3K71F0.book Page 91 Monday, August 18, 2014 2:32 PM

Entretien
92
*1: selon la première éventualité.
*2: vérifier toutes les 200 heures.
Effectuer les contrôles après utilisation et avant utilisation avant l’entretien périodique.
FJU36943Huile moteur et filtre à huile
AVERTISSEMENT
FWJ00341
L’huile moteur est extrêmement chaude
après l’arrêt du moteur. Tout contact de
l’huile avec la peau ou les vêtements est
susceptible de provoquer des brûlures.
ATTENTION
FCJ00992
Ne faites pas tourner le moteur lorsque
celui-ci contient une quantité trop impor-
tante ou insuffisante d’huile, sinon vous
risquez de l’endommager.
Il est recommandé de faire changer l’huile
moteur et le filtre à huile moteur par un con-
cessionnaire Yamaha. Toutefois, si vous dé-
cidez de le faire vous-même, demandez con-
seil à un concessionnaire Yamaha.
Support moteurContrôler l’état et l’écaille-
ment
√
—
Description Opération
Premier
entre- tien Périodique
Page
10 heu- res 50 heu-
res ou
12 mois *1 100 heu-
res ou
12 mois *1 200 heu-
res ou
24 mois *1
UF3K71F0.book Page 92 Monday, August 18, 2014 2:32 PM

Spécifications
93
FJU34543
Spécifications
Capacité du scooter nautique:
Nombre maximum de personnes à bord:3 personne
Charge maximale: 240 kg (530 lb)
Dimensions:
Longueur:
3370 mm (132.7 in)
Largeur: 1230 mm (48.4 in)
Hauteur: 1160 mm (45.7 in)
Poids à sec: 361 kg (796 lb)
Performances:
Puissance maximale (conformément aux
normes ISO 8665/SAE J1228):
183.9 kWà7500 tr/min
Consommation maximale de carburant: 77.7 L/h (20.5 US gal/h, 17.1 Imp.gal/h)
Autonomie (Plein régime): 0.90 heure
Régime embrayé:
1250 ±100 tr/min
Moteur:
Type:
Refroidi par liquide, 4 temps, DACT
Nombre de cylindres:
4
Cylindrée: 1812 cm3
Alésage × course:
86.0 × 78.0 mm (3.39 × 3.07 in)
Taux de compression:
8.5 : 1
Jeu des soupapes d’admission (à froid): 0.14–0.23 mm (0.0055–0.0091 in)
Jeu des soupapes d’échappement (à froid): 0.36–0.45 mm (0.0142–0.0177 in)
Système de lubrification:
Carter humide
Système de refroidissement: Eau
Système de démarrage: Electrique
Système d’allumage:
T.C.I. Modèle de bougie:
LFR7A
Ecartement des électrodes: 0.8–0.9 mm (0.031–0.035 in)
Capacité de la batterie:
12 V, 19 Ah
Système de charge: Volant magnétique
Unité d’entraînement:
Système de propulsion:
Pompe de propulsion
Type de pompe de propulsion: Axiale monoétagée
Rotation de la turbine: Sens inverse des aiguilles d’une montre
Angle de tuyère: 24.0+24.0 °
Angle d’assiette de tuyère:
-10, -5, 0, 5, 10 °
Carburant et huile:
Carburant recommandé:Supercarburant sans plomb
Indice d’octane minimum (IOP):
91
Indice d’octane minimum (IOR): 95
Huile moteur de type SAE recommandée: SAE 10W-30, 10W-40, 20W-40, 20W-50
Huile moteur de type API recommandée:
API SE, SF, SG, SH, SJ, SL
Capacité totale du réservoir de carburant: 70 L (18.5 US gal, 15.4 Imp.gal)
Quantité d’huile moteur avec remplacement du
filtre à huile: 3.6 L (3.81 US qt, 3.17 Imp.qt)
Quantité d’huile moteur sans remplacement du
filtre à huile: 3.5 L (3.70 US qt, 3.08 Imp.qt)
Quantité totale d’huile moteur: 5.3 L (5.60 US qt, 4.66 Imp.qt)
UF3K71F0.book Page 93 Monday, August 18, 2014 2:32 PM
