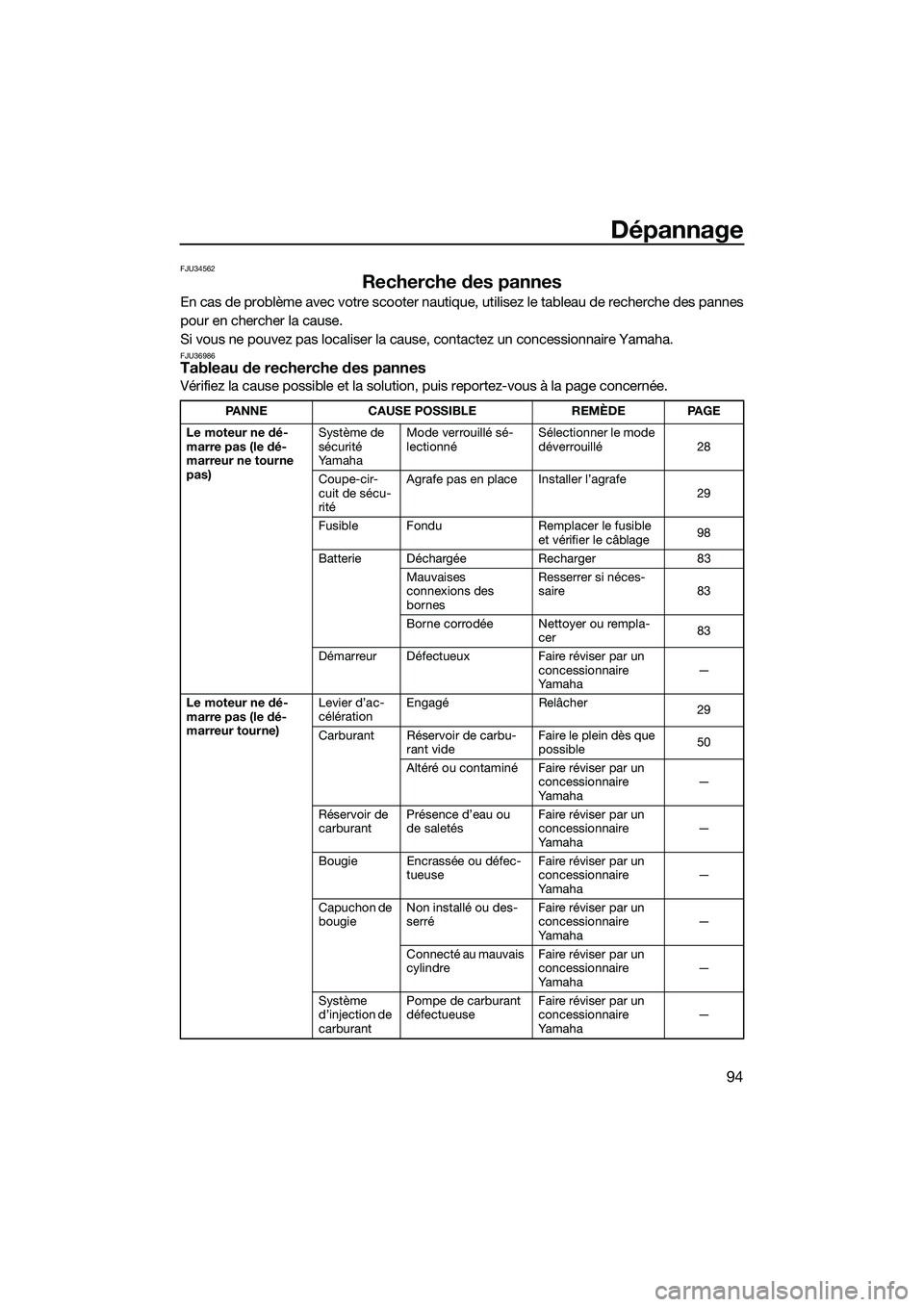

Dépannage
94
FJU34562
Recherche des pannes
En cas de problème avec votre scooter nautique, utilisez le tableau de recherche des pannes
pour en chercher la cause.
Si vous ne pouvez pas localiser la cause, contactez un concessionnaire Yamaha.
FJU36986Tableau de recherche des pannes
Vérifiez la cause possible et la solution, puis reportez-vous à la page concernée.
PANNECAUSE POSSIBLE REMÈDEPAGE
Le moteur ne dé-
marre pas (le dé-
marreur ne tourne
pas) Système de
sécurité
Ya m a h a
Mode verrouillé sé-
lectionné
Sélectionner le mode
déverrouillé
28
Coupe-cir-
cuit de sécu-
rité Agrafe pas en place Installer l’agrafe
29
Fusible Fondu Remplacer le fusible
et vérifier le câblage 98
Batterie Déchargée Recharger83
Mauvaises
connexions des
bornes Resserrer si néces-
saire
83
Borne corrodée Nettoyer ou rempla- cer 83
Démarreur Défectueux Faire réviser par un
concessionnaire
Ya m a h a —
Le moteur ne dé-
marre pas (le dé-
marreur tourne) Levier d’ac-
célération
Engagé
Relâcher
29
Carburant Réservoir de carbu- rant vide Faire le plein dès que
possible
50
Altéré ou contaminé Faire réviser par un concessionnaire
Ya m a h a —
Réservoir de
carburant Présence d’eau ou
de saletés Faire réviser par un
concessionnaire
Ya m a h a —
Bougie Encrassée ou défec- tueuse Faire réviser par un
concessionnaire
Ya m a h a —
Capuchon de
bougie Non installé ou des-
serré Faire réviser par un
concessionnaire
Ya m a h a —
Connecté au mauvais
cylindre Faire réviser par un
concessionnaire
Ya m a h a —
Système
d’injection de
carburant Pompe de carburant
défectueuse
Faire réviser par un
concessionnaire
Ya m a h a —
UF3K71F0.book Page 94 Monday, August 18, 2014 2:32 PM

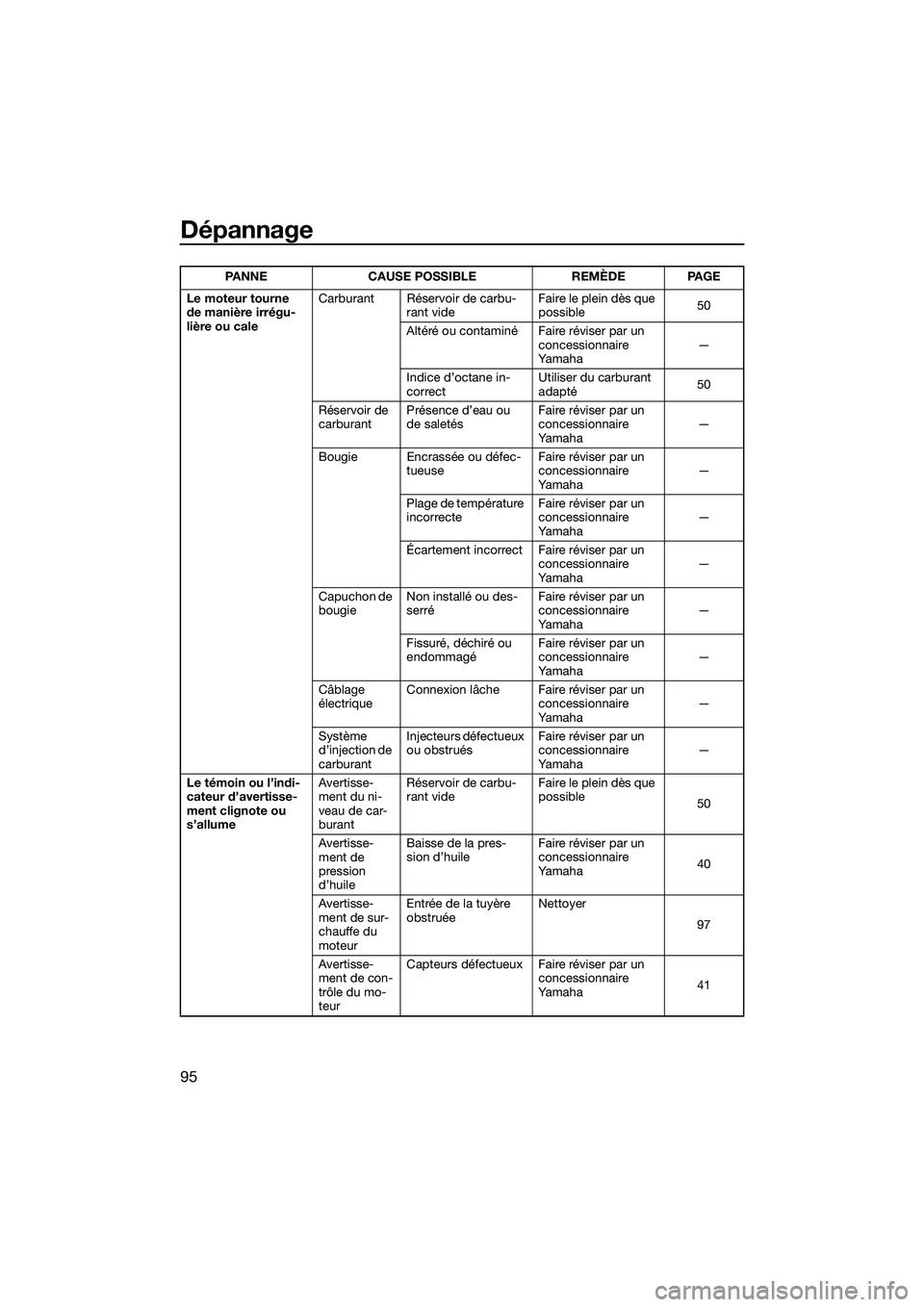

Dépannage
95
Le moteur tourne
de manière irrégu-
lière ou caleCarburant Réservoir de carbu-
rant vide Faire le plein dès que
possible
50
Altéré ou contaminé Faire réviser par un concessionnaire
Ya m a h a —
Indice d’octane in-
correct Utiliser du carburant
adapté
50
Réservoir de
carburant Présence d’eau ou
de saletés Faire réviser par un
concessionnaire
Ya m a h a —
Bougie Encrassée ou défec- tueuse Faire réviser par un
concessionnaire
Ya m a h a —
Plage de température
incorrecte Faire réviser par un
concessionnaire
Ya m a h a —
Écartement incorrect Faire réviser par un concessionnaire
Ya m a h a —
Capuchon de
bougie Non installé ou des-
serré Faire réviser par un
concessionnaire
Ya m a h a —
Fissuré, déchiré ou
endommagé Faire réviser par un
concessionnaire
Ya m a h a —
Câblage
électrique Connexion lâche Faire réviser par un
concessionnaire
Ya m a h a —
Système
d’injection de
carburant Injecteurs défectueux
ou obstrués
Faire réviser par un
concessionnaire
Ya m a h a —
Le témoin ou l’indi-
cateur d’avertisse-
ment clignote ou
s’allume Avertisse-
ment du ni-
veau de car-
burantRéservoir de carbu-
rant vide
Faire le plein dès que
possible
50
Avertisse-
ment de
pression
d’huile Baisse de la pres-
sion d’huile
Faire réviser par un
concessionnaire
Ya m a h a
40
Avertisse-
ment de sur-
chauffe du
moteur Entrée de la tuyère
obstruée
Nettoyer
97
Avertisse-
ment de con-
trôle du mo-
teur Capteurs défectueux Faire réviser par un
concessionnaire
Ya m a h a 41
PANNE CAUSE POSSIBLE REMÈDE PAGE
UF3K71F0.book Page 95 Monday, August 18, 2014 2:32 PM

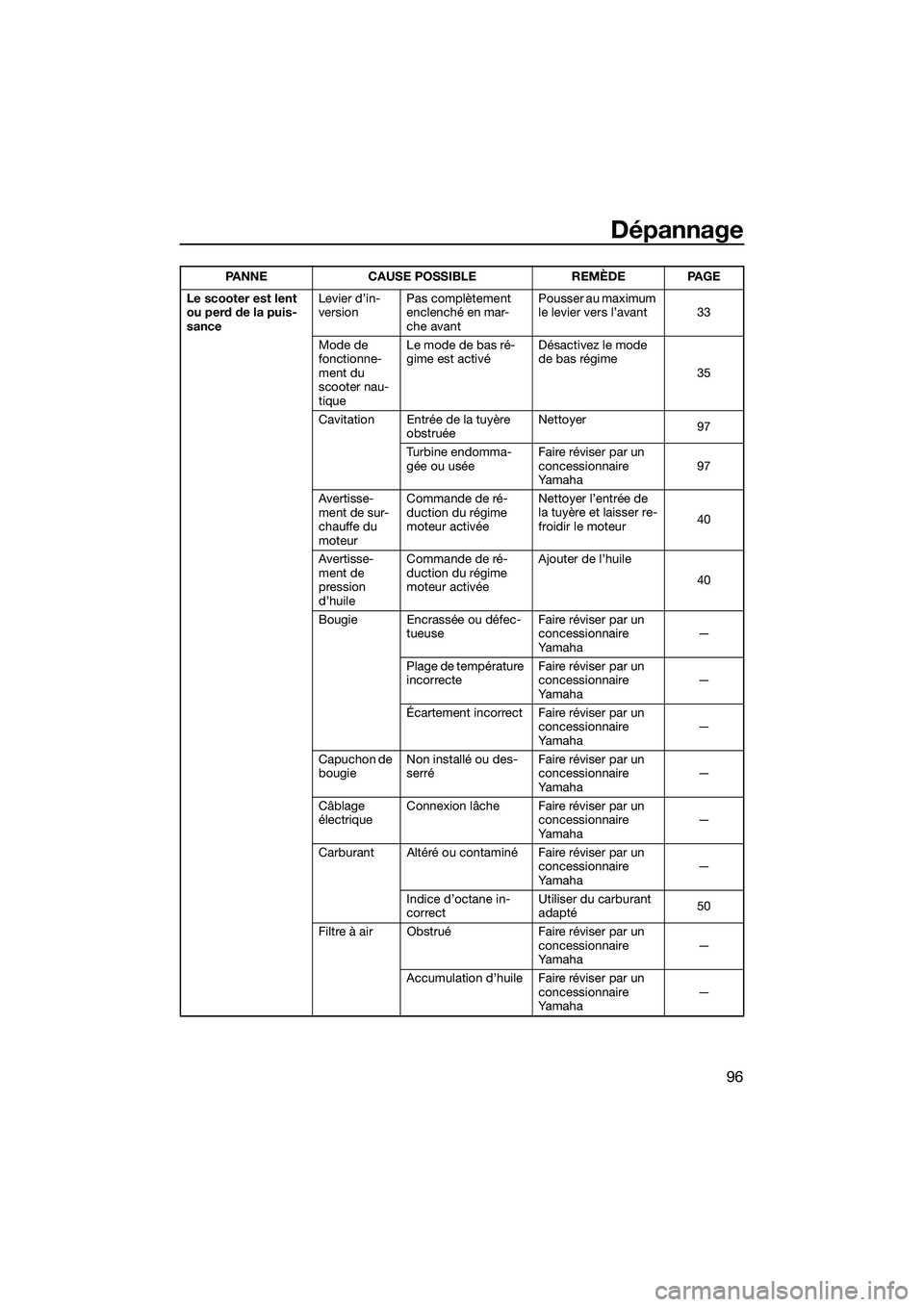

Dépannage
96
Le scooter est lent
ou perd de la puis-
sanceLevier d’in-
version
Pas complètement
enclenché en mar-
che avant Pousser au maximum
le levier vers l’avant 33
Mode de
fonctionne-
ment du
scooter nau-
tique Le mode de bas ré-
gime est activé
Désactivez le mode
de bas régime
35
Cavitation Entrée de la tuyère obstruée Nettoyer
97
Turbine endomma-
gée ou usée Faire réviser par un
concessionnaire
Ya m a h a 97
Avertisse-
ment de sur-
chauffe du
moteur Commande de ré-
duction du régime
moteur activée
Nettoyer l’entrée de
la tuyère et laisser re-
froidir le moteur
40
Avertisse-
ment de
pression
d’huile Commande de ré-
duction du régime
moteur activée
Ajouter de l’huile
40
Bougie Encrassée ou défec- tueuse Faire réviser par un
concessionnaire
Ya m a h a —
Plage de température
incorrecte Faire réviser par un
concessionnaire
Ya m a h a —
Écartement incorrect Faire réviser par un concessionnaire
Ya m a h a —
Capuchon de
bougie Non installé ou des-
serré Faire réviser par un
concessionnaire
Ya m a h a —
Câblage
électrique Connexion lâche Faire réviser par un
concessionnaire
Ya m a h a —
Carburant Altéré ou contaminé Faire réviser par un concessionnaire
Ya m a h a—
Indice d’octane in-
correct Utiliser du carburant
adapté
50
Filtre à air Obstrué Faire réviser par un concessionnaire
Ya m a h a—
Accumulation d’huile Faire réviser par un concessionnaire
Ya m a h a —
PANNE CAUSE POSSIBLE REMÈDE PAGE
UF3K71F0.book Page 96 Monday, August 18, 2014 2:32 PM

Dépannage
97
FJU34625

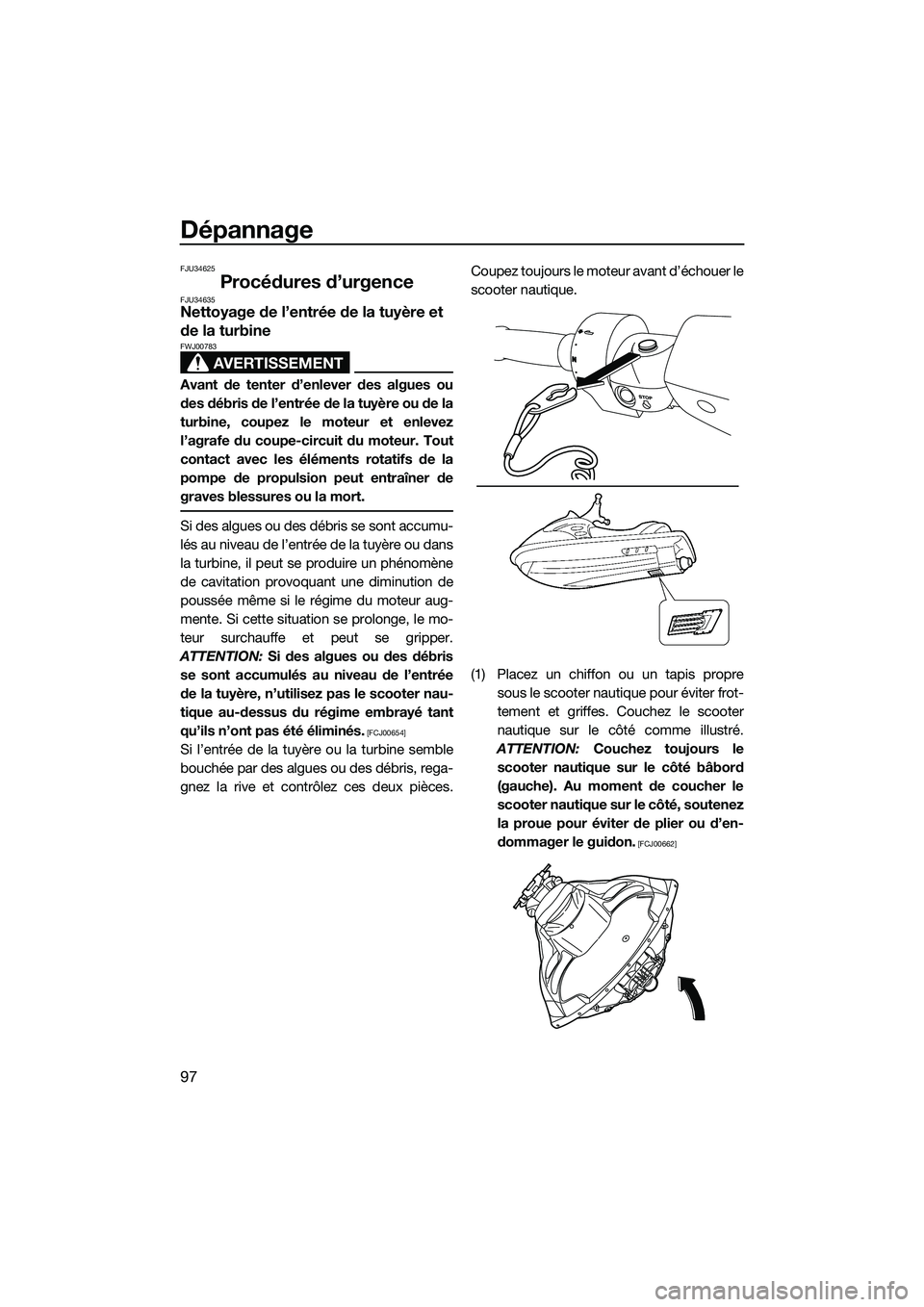

Procédures d’urgenceFJU34635Nettoyage de l’entrée de la tuyère et
de la turbine
AVERTISSEMENT
FWJ00783
Avant de tenter d’enlever des algues ou
des débris de l’entrée de la tuyère ou de la
turbine, coupez le moteur et enlevez
l’agrafe du coupe-circuit du moteur. Tout
contact avec les éléments rotatifs de la
pompe de propulsion peut entraîner de
graves blessures ou la mort.
Si des algues ou des débris se sont accumu-
lés au niveau de l’entrée de la tuyère ou dans
la turbine, il peut se produire un phénomène
de cavitation provoquant une diminution de
poussée même si le régime du moteur aug-
mente. Si cette situation se prolonge, le mo-
teur surchauffe et peut se gripper.
ATTENTION: Si des algues ou des débris
se sont accumulés au niveau de l’entrée
de la tuyère, n’utilisez pas le scooter nau-
tique au-dessus du régime embrayé tant
qu’ils n’ont pas été éliminés.
[FCJ00654]
Si l’entrée de la tuyère ou la turbine semble
bouchée par des algues ou des débris, rega-
gnez la rive et contrôlez ces deux pièces. Coupez toujours le moteur avant d’échouer le
scooter nautique.
(1) Placez un chiffon ou un tapis propre
sous le scooter nautique pour éviter frot-
tement et griffes. Couchez le scooter
nautique sur le côté comme illustré.
ATTENTION: Couchez toujours le
scooter nautique sur le côté bâbord
(gauche). Au moment de coucher le
scooter nautique sur le côté, soutenez
la proue pour éviter de plier ou d’en-
dommager le guidon.
[FCJ00662]
UF3K71F0.book Page 97 Monday, August 18, 2014 2:32 PM

Dépannage

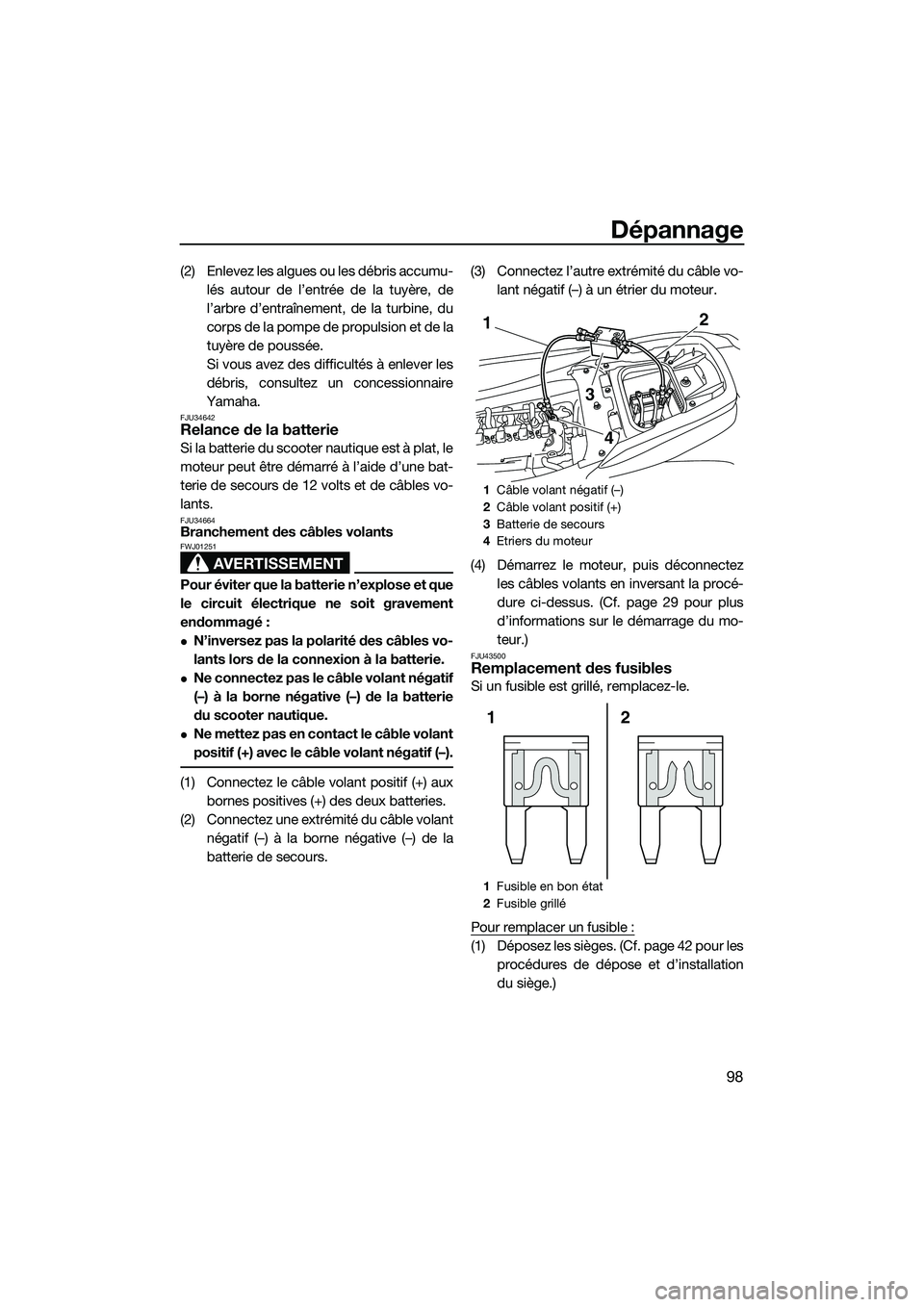

98
(2) Enlevez les algues ou les débris accumu-lés autour de l’entrée de la tuyère, de
l’arbre d’entraînement, de la turbine, du
corps de la pompe de propulsion et de la
tuyère de poussée.
Si vous avez des difficultés à enlever les
débris, consultez un concessionnaire
Yamaha.
FJU34642Relance de la batterie
Si la batterie du scooter nautique est à plat, le
moteur peut être démarré à l’aide d’une bat-
terie de secours de 12 volts et de câbles vo-
lants.
FJU34664Branchement des câbles volants
AVERTISSEMENT
FWJ01251
Pour éviter que la batterie n’explose et que
le circuit électrique ne soit gravement
endommagé :
N’inversez pas la polarité des câbles vo-
lants lors de la connexion à la batterie.
Ne connectez pas le câble volant négatif
(–) à la borne négative (–) de la batterie
du scooter nautique.
Ne mettez pas en contact le câble volant
positif (+) avec le câble volant négatif (–).
(1) Connectez le câble volant positif (+) aux bornes positives (+) des deux batteries.
(2) Connectez une extrémité du câble volant négatif (–) à la borne négative (–) de la
batterie de secours. (3) Connectez l’autre extrémité du câble vo-
lant négatif (–) à un étrier du moteur.
(4) Démarrez le moteur, puis déconnectez les câbles volants en inversant la procé-
dure ci-dessus. (Cf. page 29 pour plus
d’informations sur le démarrage du mo-
teur.)
FJU43500Remplacement des fusibles
Si un fusible est grillé, remplacez-le.
Pour remplacer un fusible :
(1) Déposez les sièges. (Cf. page 42 pour lesprocédures de dépose et d’installation
du siège.)
1Câble volant négatif (–)
2 Câble volant positif (+)
3 Batterie de secours
4 Etriers du moteur
1 Fusible en bon état
2 Fusible grillé
2
3
1
4
2
1
UF3K71F0.book Page 98 Monday, August 18, 2014 2:32 PM

Dépannage
99

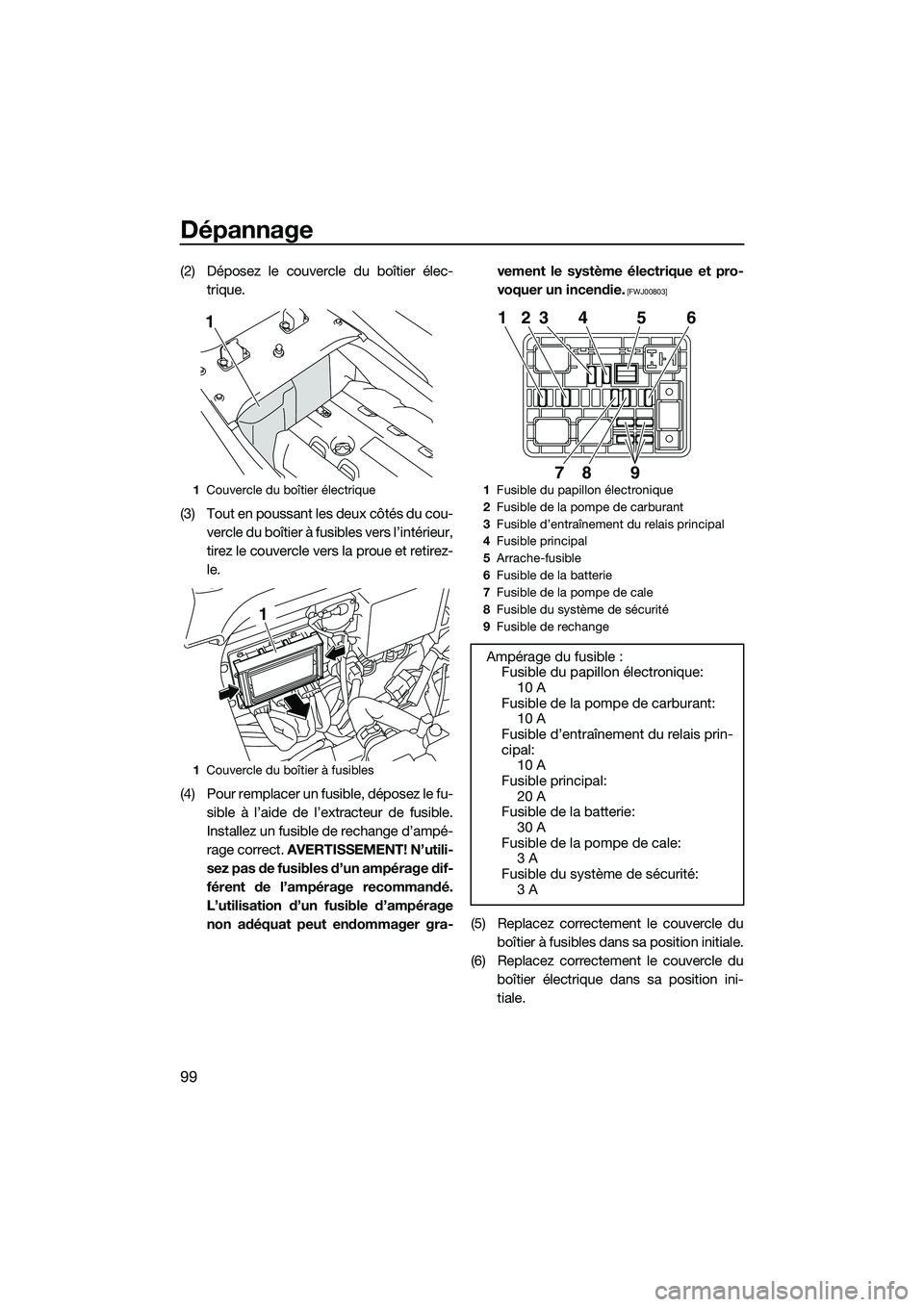

(2) Déposez le couvercle du boîtier élec-trique.
(3) Tout en poussant les deux côtés du cou- vercle du boîtier à fusibles vers l’intérieur,
tirez le couvercle vers la proue et retirez-
le.
(4) Pour remplacer un fusible, déposez le fu- sible à l’aide de l’extracteur de fusible.
Installez un fusible de rechange d’ampé-
rage correct. AVERTISSEMENT! N’utili-
sez pas de fusibles d’un ampérage dif-
férent de l’ampérage recommandé.
L’utilisation d’un fusible d’ampérage
non adéquat peut endommager gra- vement le système électrique et pro-
voquer un incendie.
[FWJ00803]
(5) Replacez correctement le couvercle du
boîtier à fusibles dans sa position initiale.
(6) Replacez correctement le couvercle du boîtier électrique dans sa position ini-
tiale.
1Couvercle du boîtier électrique
1 Couvercle du boîtier à fusibles
1
1
1Fusible du papillon électronique
2 Fusible de la pompe de carburant
3 Fusible d’entraînement du relais principal
4 Fusible principal
5 Arrache-fusible
6 Fusible de la batterie
7 Fusible de la pompe de cale
8 Fusible du système de sécurité
9 Fusible de rechange
Ampérage du fusible :
Fusible du papillon électronique: 10 A
Fusible de la pompe de carburant: 10 A
Fusible d’entraînement du relais prin-
cipal: 10 A
Fusible principal:
20 A
Fusible de la batterie: 30 A
Fusible de la pompe de cale: 3 A
Fusible du système de sécurité:
3 A
1
9
23 4 5 6
87
UF3K71F0.book Page 99 Monday, August 18, 2014 2:32 PM

Dépannage

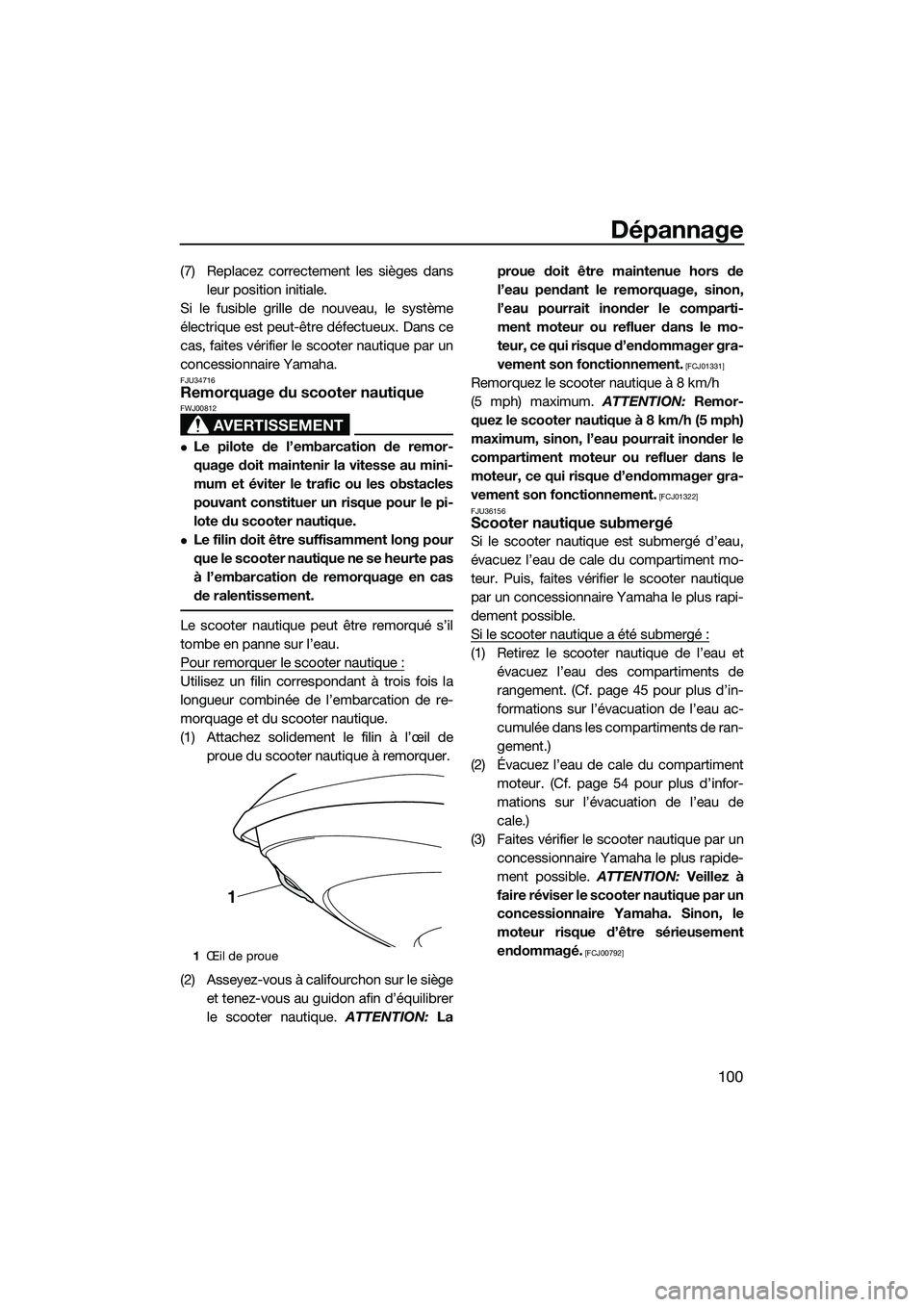

100
(7) Replacez correctement les sièges dansleur position initiale.
Si le fusible grille de nouveau, le système
électrique est peut-être défectueux. Dans ce
cas, faites vérifier le scooter nautique par un
concessionnaire Yamaha.
FJU34716Remorquage du scooter nautique
AVERTISSEMENT
FWJ00812
Le pilote de l’embarcation de remor-
quage doit maintenir la vitesse au mini-
mum et éviter le trafic ou les obstacles
pouvant constituer un risque pour le pi-
lote du scooter nautique.
Le filin doit être suffisamment long pour
que le scooter nautique ne se heurte pas
à l’embarcation de remorquage en cas
de ralentissement.
Le scooter nautique peut être remorqué s’il
tombe en panne sur l’eau.
Pour remorquer le scooter nautique :
Utilisez un filin correspondant à trois fois la
longueur combinée de l’embarcation de re-
morquage et du scooter nautique.
(1) Attachez solidement le filin à l’œil de proue du scooter nautique à remorquer.
(2) Asseyez-vous à califourchon sur le siège et tenez-vous au guidon afin d’équilibrer
le scooter nautique. ATTENTION: Laproue doit être maintenue hors de
l’eau pendant le remorquage, sinon,
l’eau pourrait inonder le comparti-
ment moteur ou refluer dans le mo-
teur, ce qui risque d’endommager gra-
vement son fonctionnement.
[FCJ01331]
Remorquez le scooter nautique à 8 km/h
(5 mph) maximum.
ATTENTION: Remor-
quez le scooter nautique à 8 km/h (5 mph)
maximum, sinon, l’eau pourrait inonder le
compartiment moteur ou refluer dans le
moteur, ce qui risque d’endommager gra-
vement son fonctionnement.
[FCJ01322]
FJU36156
Scooter nautique submergé
Si le scooter nautique est submergé d’eau,
évacuez l’eau de cale du compartiment mo-
teur. Puis, faites vérifier le scooter nautique
par un concessionnaire Yamaha le plus rapi-
dement possible.
Si le scooter nautique a été submergé :
(1) Retirez le scooter nautique de l’eau et évacuez l’eau des compartiments de
rangement. (Cf. page 45 pour plus d’in-
formations sur l’évacuation de l’eau ac-
cumulée dans les compartiments de ran-
gement.)
(2) Évacuez l’eau de cale du compartiment moteur. (Cf. page 54 pour plus d’infor-
mations sur l’évacuation de l’eau de
cale.)
(3) Faites vérifier le scooter nautique par un concessionnaire Yamaha le plus rapide-
ment possible. ATTENTION: Veillez à
faire réviser le scooter nautique par un
concessionnaire Yamaha. Sinon, le
moteur risque d’être sérieusement
endommagé.
[FCJ00792]1 Œil de proue
1
UF3K71F0.book Page 100 Monday, August 18, 2014 2:32 PM

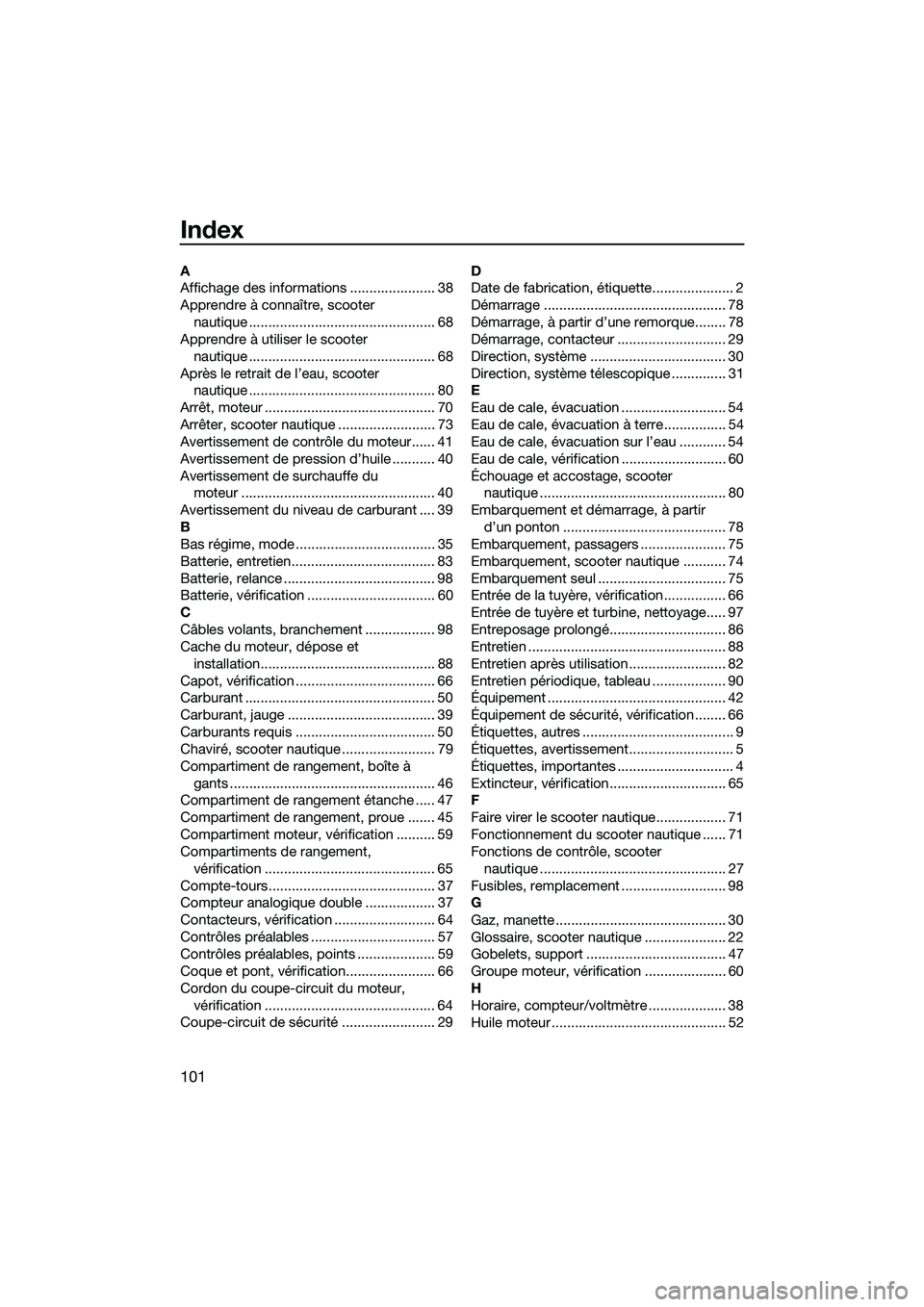

101
Index
A
Affichage des informations ...................... 38
Apprendre à connaître, scooter nautique ................................................ 68
Apprendre à utiliser le scooter
nautique ................................................ 68
Après le retrait de l’eau, scooter nautique ................................................ 80
Arrêt, moteur ............................................ 70
Arrêter, scooter nautique ......................... 73
Avertissement de contrôle du moteur...... 41
Avertissement de pression d’huile ........... 40
Avertissement de surchauffe du moteur .................................................. 40
Avertissement du niveau de carburant .... 39
B
Bas régime, mode .................................... 35
Batterie, entretien..................................... 83
Batterie, relance ....................................... 98
Batterie, vérification ................................. 60
C
Câbles volants, branchement .................. 98
Cache du moteur, dépose et installation............................................. 88
Capot, vérification .................................... 66
Carburant ................................................. 50
Carburant, jauge ...................................... 39
Carburants requis .................................... 50
Chaviré, scooter nautique ........................ 79
Compartiment de rangement, boîte à gants ..................................................... 46
Compartiment de rangement étanche ..... 47
Compartiment de rangement, proue ....... 45
Compartiment moteur, vérification .......... 59
Compartiments de rangement,
vérification ............................................ 65
Compte-tours........................................... 37
Compteur analogique double .................. 37
Contacteurs, vérification .......................... 64
Contrôles préalables ................................ 57
Contrôles préalables, points .................... 59
Coque et pont, vérification....................... 66
Cordon du coupe-circuit du moteur, vérification ............................................ 64
Coupe-circuit de sécurité ........................ 29 D
Date de fabrication, étiquette..................... 2
Démarrage ............................................... 78
Démarrage, à partir d’une remorque........ 78
Démarrage, contacteur ............................ 29
Direction, système ................................... 30
Direction, système télescopique .............. 31
E
Eau de cale, évacuation ........................... 54
Eau de cale, évacuation à terre................ 54
Eau de cale, évacuation sur l’eau ............ 54
Eau de cale, vérification ........................... 60
Échouage et accostage, scooter
nautique ................................................ 80
Embarquement et démarrage, à partir d’un ponton .......................................... 78
Embarquement, passagers ...................... 75
Embarquement, scooter nautique ........... 74
Embarquement seul ................................. 75
Entrée de la tuyère, vérification................ 66
Entrée de tuyère et turbine, nettoyage..... 97
Entreposage prolongé.............................. 86
Entretien ................................................... 88
Entretien après utilisation ......................... 82
Entretien périodique, tableau ................... 90
Équipement .............................................. 42
Équipement de sécurité, vérification ........ 66
Étiquettes, autres ....................................... 9
Étiquettes, avertissement........................... 5
Étiquettes, importantes .............................. 4
Extincteur, vérification.............................. 65
F
Faire virer le scooter nautique.................. 71
Fonctionnement du scooter nautique ...... 71
Fonctions de contrôle, scooter
nautique ................................................ 27
Fusibles, remplacement ........................... 98
G
Gaz, manette ............................................ 30
Glossaire, scooter nautique ..................... 22
Gobelets, support .................................... 47
Groupe moteur, vérification ..................... 60
H
Horaire, compteur/voltmètre .................... 38
Huile moteur ............................................. 52
UF3K71F0.book Page 101 Monday, August 18, 2014 2:32 PM

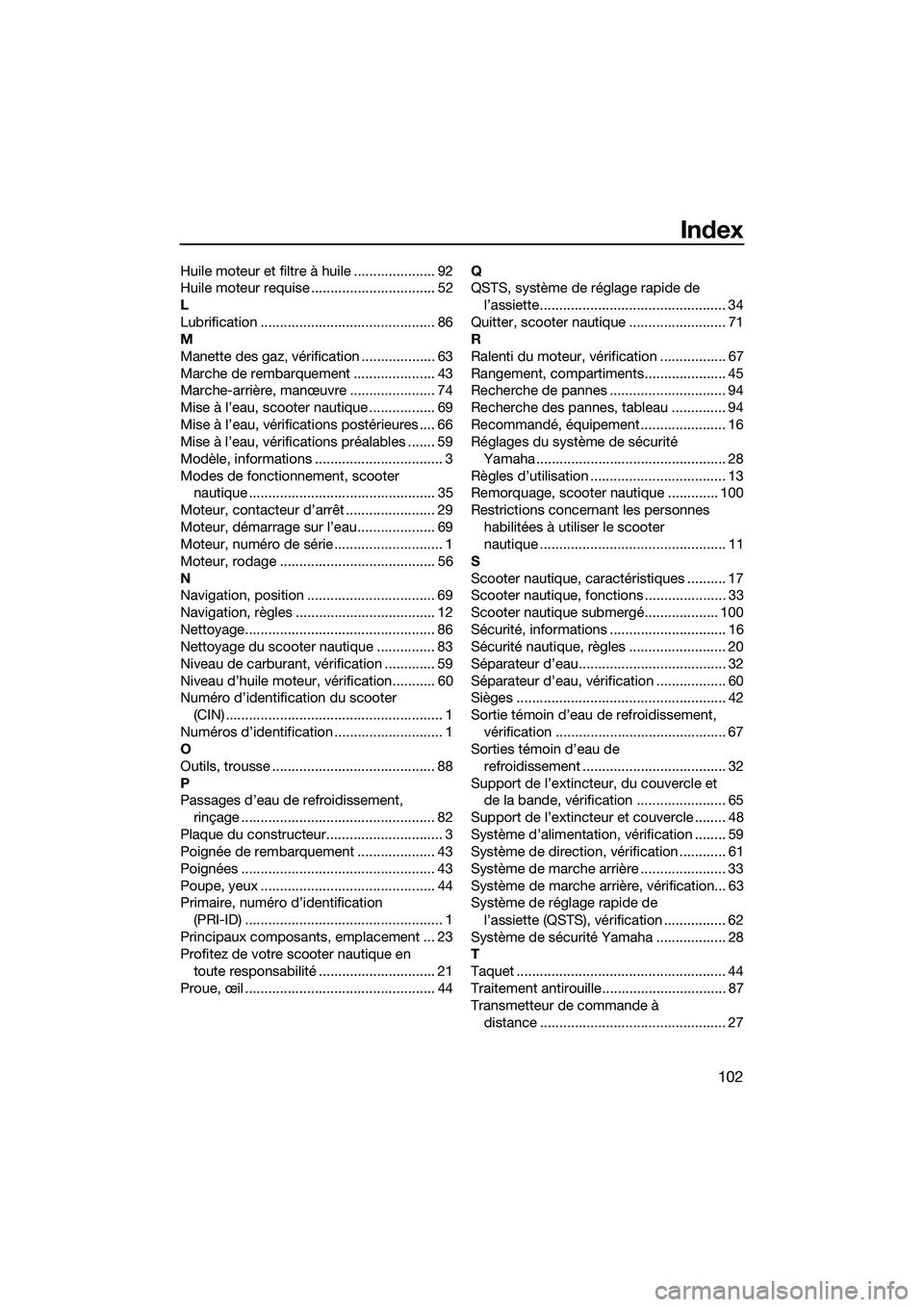

Index
102
Huile moteur et filtre à huile ..................... 92
Huile moteur requise ................................ 52
L
Lubrification ............................................. 86
M
Manette des gaz, vérification ................... 63
Marche de rembarquement ..................... 43
Marche-arrière, manœuvre ...................... 74
Mise à l’eau, scooter nautique ................. 69
Mise à l’eau, vérifications postérieures .... 66
Mise à l’eau, vérifications préalables ....... 59
Modèle, informations ................................. 3
Modes de fonctionnement, scooter nautique ................................................ 35
Moteur, contacteur d’arrêt ....................... 29
Moteur, démarrage sur l’eau.................... 69
Moteur, numéro de série ............................ 1
Moteur, rodage ........................................ 56
N
Navigation, position ................................. 69
Navigation, règles .................................... 12
Nettoyage................................................. 86
Nettoyage du scooter nautique ............... 83
Niveau de carburant, vérification ............. 59
Niveau d’huile moteur, vérification........... 60
Numéro d’identification du scooter (CIN) ........................................................ 1
Numéros d’identification ............................ 1
O
Outils, trousse .......................................... 88
P
Passages d’eau de refroidissement, rinçage .................................................. 82
Plaque du constructeur.............................. 3
Poignée de rembarquement .................... 43
Poignées .................................................. 43
Poupe, yeux ............................................. 44
Primaire, numéro d’identification (PRI-ID) ................................................... 1
Principaux composants, emplacement ... 23
Profitez de votre scooter nautique en toute responsabilité .............................. 21
Proue, œil ................................................. 44 Q
QSTS, système de réglage rapide de
l’assiette................................................ 34
Quitter, scooter nautique ......................... 71
R
Ralenti du moteur, vérification ................. 67
Rangement, compartiments..................... 45
Recherche de pannes .............................. 94
Recherche des pannes, tableau .............. 94
Recommandé, équipement ...................... 16
Réglages du système de sécurité Yamaha ................................................. 28
Règles d’utilisation ................................... 13
Remorquage, scooter nautique ............. 100
Restrictions concernant les personnes habilitées à utiliser le scooter
nautique ................................................ 11
S
Scooter nautique, caractéristiques .......... 17
Scooter nautique, fonctions ..................... 33
Scooter nautique submergé................... 100
Sécurité, informations .............................. 16
Sécurité nautique, règles ......................... 20
Séparateur d’eau...................................... 32
Séparateur d’eau, vérification .................. 60
Sièges ...................................................... 42
Sortie témoin d’eau de refroidissement, vérification ............................................ 67
Sorties témoin d’eau de
refroidissement ..................................... 32
Support de l’extincteur, du couvercle et de la bande, vérification ....................... 65
Support de l’extincteur et couvercle ........ 48
Système d’alimentation, vérification ........ 59
Système de direction, vérification ............ 61
Système de marche arrière ...................... 33
Système de marche arrière, vérification... 63
Système de réglage rapide de l’assiette (QSTS), vérification ................ 62
Système de sécurité Yamaha .................. 28
T
Taquet ...................................................... 44
Traitement antirouille................................ 87
Transmetteur de commande à distance ................................................ 27
UF3K71F0.book Page 102 Monday, August 18, 2014 2:32 PM

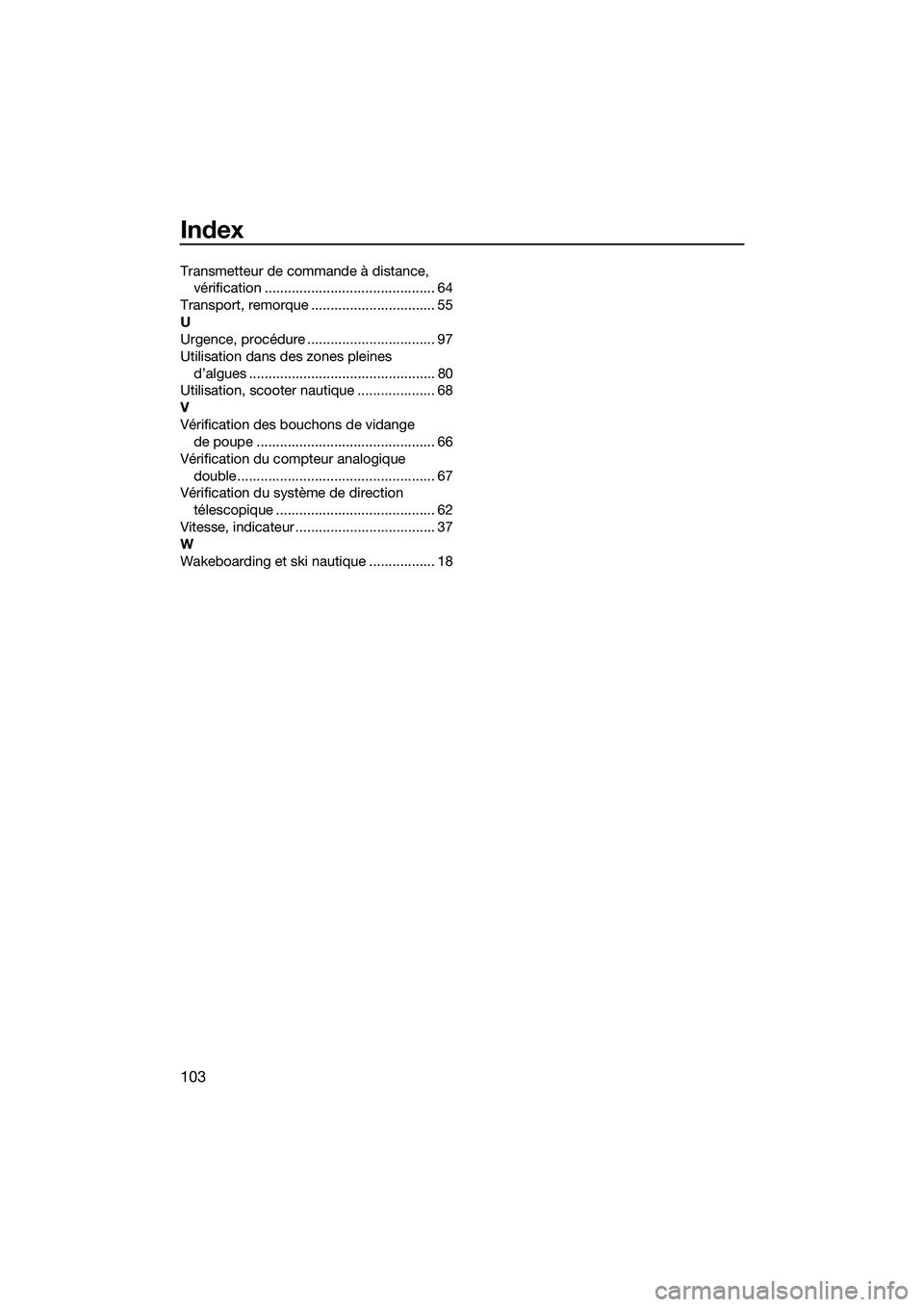

Index
103
Transmetteur de commande à distance, vérification ............................................ 64
Transport, remorque ................................ 55
U
Urgence, procédure ................................. 97
Utilisation dans des zones pleines d’algues ................................................ 80
Utilisation, scooter nautique .................... 68
V
Vérification des bouchons de vidange de poupe .............................................. 66
Vérification du compteur analogique double................................................... 67
Vérification du système de direction
télescopique ......................................... 62
Vitesse, indicateur .................................... 37
W
Wakeboarding et ski nautique ................. 18
UF3K71F0.book Page 103 Monday, August 18, 2014 2:32 PM
