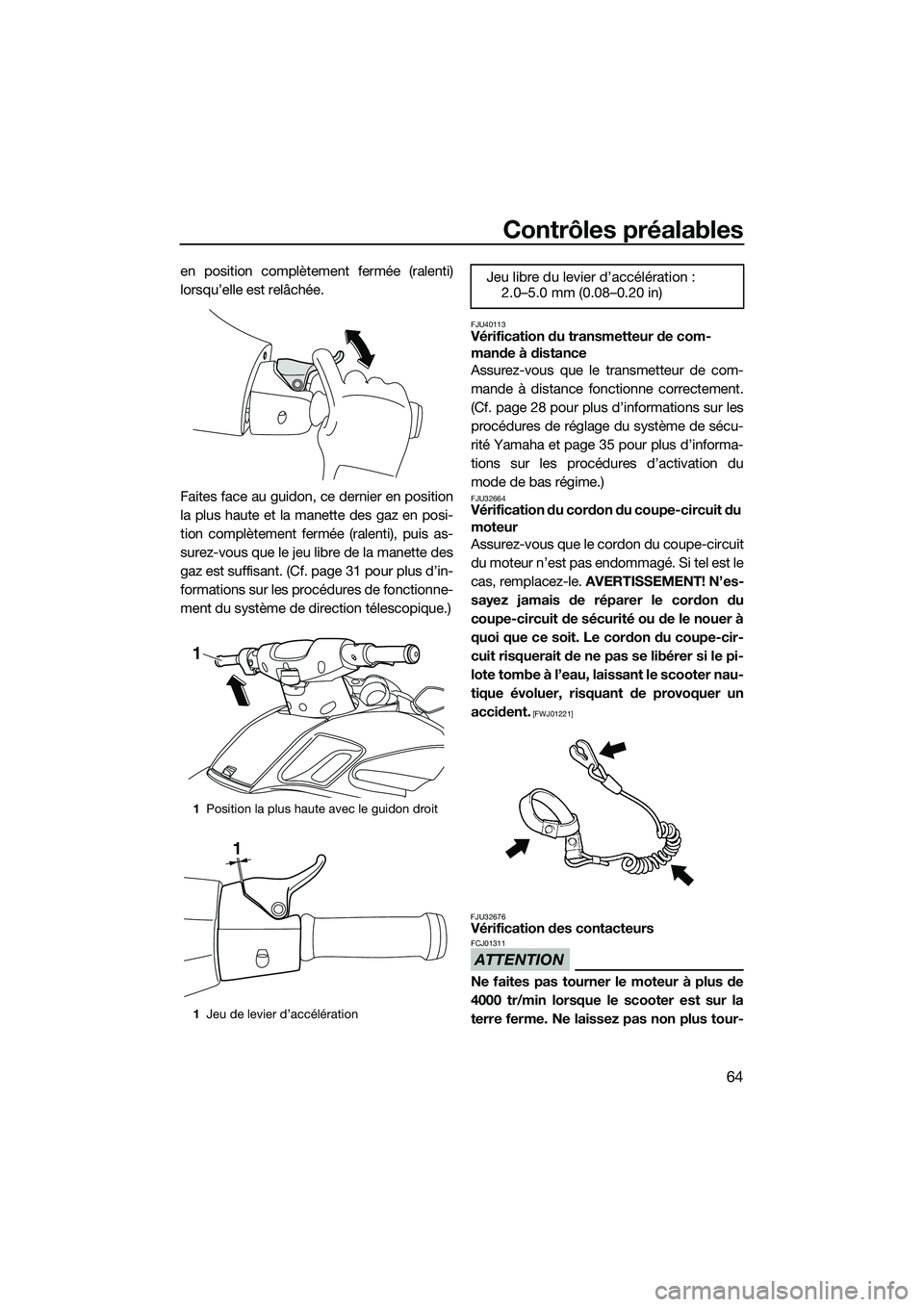

Contrôles préalables
64
en position complètement fermée (ralenti)
lorsqu’elle est relâchée.
Faites face au guidon, ce dernier en position
la plus haute et la manette des gaz en posi-
tion complètement fermée (ralenti), puis as-
surez-vous que le jeu libre de la manette des
gaz est suffisant. (Cf. page 31 pour plus d’in-
formations sur les procédures de fonctionne-
ment du système de direction télescopique.)
FJU40113Vérification du transmetteur de com-
mande à distance
Assurez-vous que le transmetteur de com-
mande à distance fonctionne correctement.
(Cf. page 28 pour plus d’informations sur les
procédures de réglage du système de sécu-
rité Yamaha et page 35 pour plus d’informa-
tions sur les procédures d’activation du
mode de bas régime.)
FJU32664Vérification du cordon du coupe-circuit du
moteur
Assurez-vous que le cordon du coupe-circuit
du moteur n’est pas endommagé. Si tel est le
cas, remplacez-le. AVERTISSEMENT! N’es-
sayez jamais de réparer le cordon du
coupe-circuit de sécurité ou de le nouer à
quoi que ce soit. Le cordon du coupe-cir-
cuit risquerait de ne pas se libérer si le pi-
lote tombe à l’eau, laissant le scooter nau-
tique évoluer, risquant de provoquer un
accident.
[FWJ01221]
FJU32676
Vérification des contacteurs
ATTENTION
FCJ01311
Ne faites pas tourner le moteur à plus de
4000 tr/min lorsque le scooter est sur la
terre ferme. Ne laissez pas non plus tour-
1 Position la plus haute avec le guidon droit
1 Jeu de levier d’accélération
1
1
:
2.0…5.0 mm (0.08…0.20 in)
UF3K71F0.book Page 64 Monday, August 18, 2014 2:32 PM

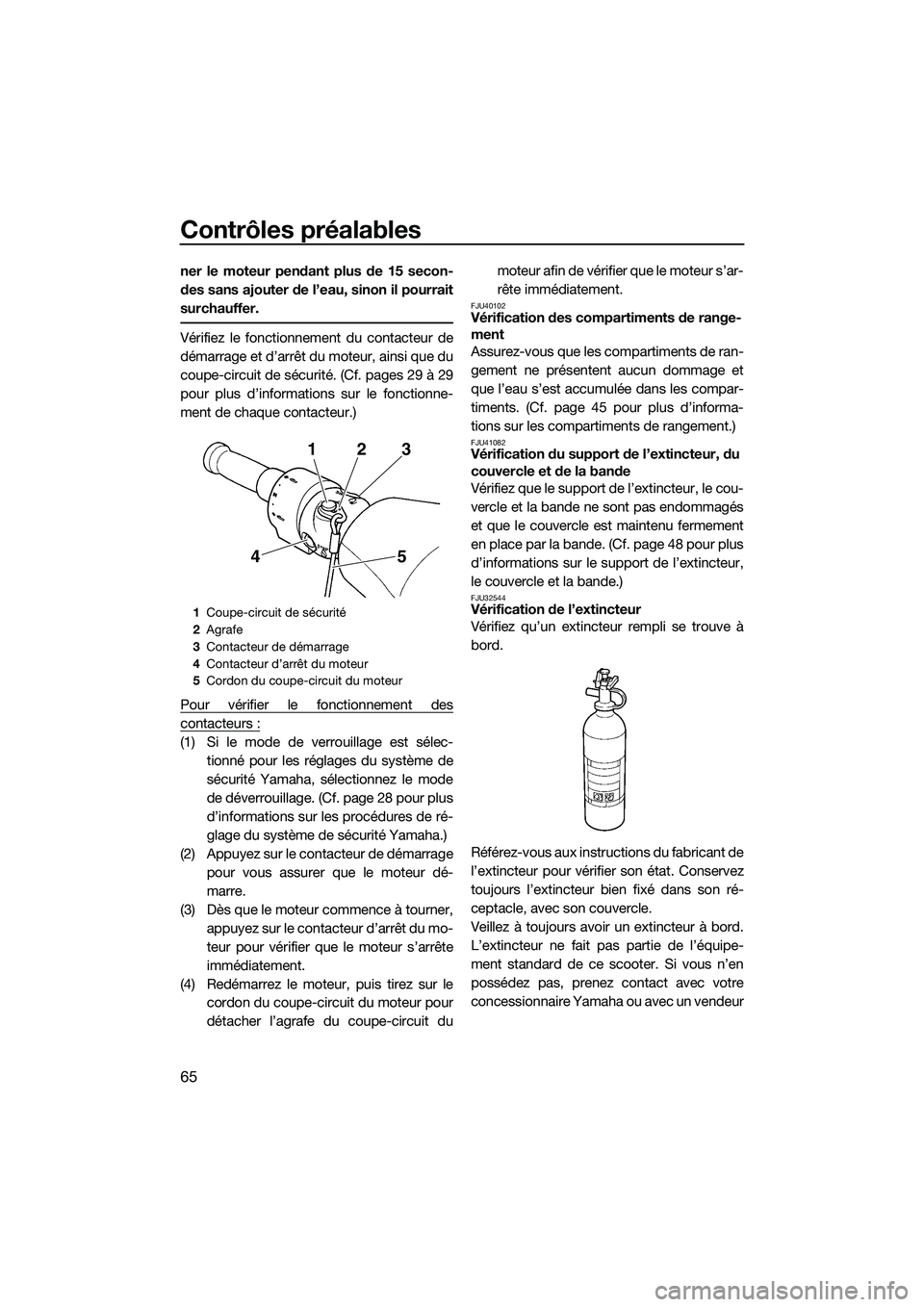

Contrôles préalables
65
ner le moteur pendant plus de 15 secon-
des sans ajouter de l’eau, sinon il pourrait
surchauffer.
Vérifiez le fonctionnement du contacteur de
démarrage et d’arrêt du moteur, ainsi que du
coupe-circuit de sécurité. (Cf. pages 29 à 29
pour plus d’informations sur le fonctionne-
ment de chaque contacteur.)
Pour vérifier le fonctionnement des
contacteurs :
(1) Si le mode de verrouillage est sélec-tionné pour les réglages du système de
sécurité Yamaha, sé lectionnez le mode
de déverrouillage. (Cf. page 28 pour plus
d’informations sur les procédures de ré-
glage du système de sécurité Yamaha.)
(2) Appuyez sur le contacteur de démarrage pour vous assurer que le moteur dé-
marre.
(3) Dès que le moteur commence à tourner, appuyez sur le contacteur d’arrêt du mo-
teur pour vérifier que le moteur s’arrête
immédiatement.
(4) Redémarrez le moteur, puis tirez sur le cordon du coupe-circuit du moteur pour
détacher l’agrafe du coupe-circuit du moteur afin de vérifier que le moteur s’ar-
rête immédiatement.
FJU40102Vérification des compartiments de range-
ment
Assurez-vous que les
compartiments de ran-
gement ne présentent aucun dommage et
que l’eau s’est accumulée dans les compar-
timents. (Cf. page 45 pour plus d’informa-
tions sur les compartiments de rangement.)
FJU41082Vérification du support de l’extincteur, du
couvercle et de la bande
Vérifiez que le support de l’extincteur, le cou-
vercle et la bande ne sont pas endommagés
et que le couvercle est maintenu fermement
en place par la bande. (Cf. page 48 pour plus
d’informations sur le support de l’extincteur,
le couvercle et la bande.)
FJU32544Vérification de l’extincteur
Vérifiez qu’un extincteur rempli se trouve à
bord.
Référez-vous aux instructions du fabricant de
l’extincteur pour vérifier son état. Conservez
toujours l’extincteur bien fixé dans son ré-
ceptacle, avec son couvercle.
Veillez à toujours avoir un extincteur à bord.
L’extincteur ne fait pas partie de l’équipe-
ment standard de ce scooter. Si vous n’en
possédez pas, prenez contact avec votre
concessionnaire Yamaha ou avec un vendeur1 Coupe-circuit de sécurité
2 Agrafe
3 Contacteur de démarrage
4 Contacteur d’arrêt du moteur
5 Cordon du coupe-circuit du moteur
23
1
5
4
UF3K71F0.book Page 65 Monday, August 18, 2014 2:32 PM

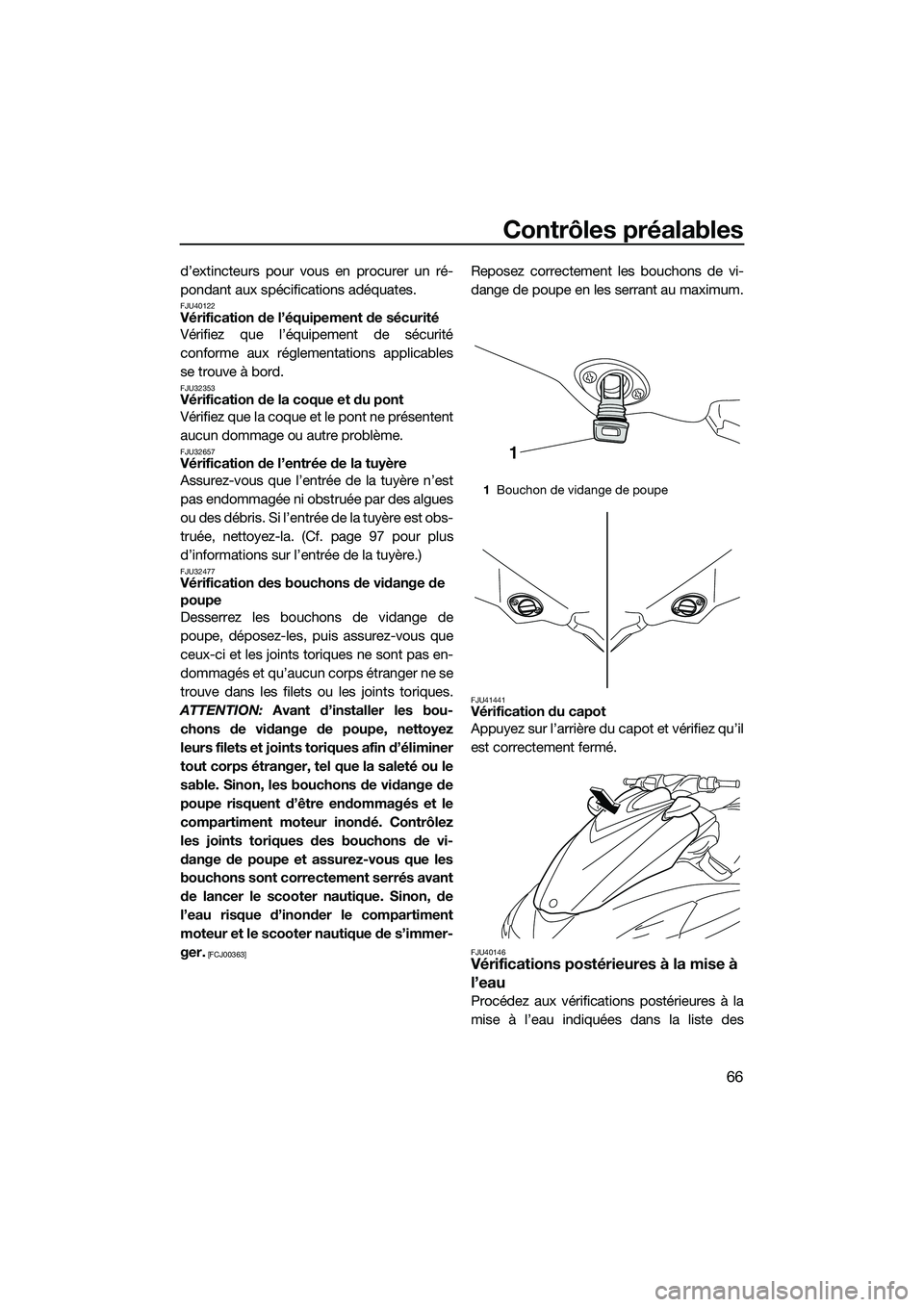

Contrôles préalables
66
d’extincteurs pour vous en procurer un ré-
pondant aux spécifications adéquates.
FJU40122Vérification de l’équipement de sécurité
Vérifiez que l’équipement de sécurité
conforme aux réglementations applicables
se trouve à bord.
FJU32353Vérification de la coque et du pont
Vérifiez que la coque et le pont ne présentent
aucun dommage ou autre problème.
FJU32657Vérification de l’entrée de la tuyère
Assurez-vous que l’entrée de la tuyère n’est
pas endommagée ni obstruée par des algues
ou des débris. Si l’entrée de la tuyère est obs-
truée, nettoyez-la. (Cf. page 97 pour plus
d’informations sur l’entrée de la tuyère.)
FJU32477Vérification des bouchons de vidange de
poupe
Desserrez les bouchons de vidange de
poupe, déposez-les, puis assurez-vous que
ceux-ci et les joints toriques ne sont pas en-
dommagés et qu’aucun corps étranger ne se
trouve dans les filets ou les joints toriques.
ATTENTION: Avant d’installer les bou-
chons de vidange de poupe, nettoyez
leurs filets et joints toriques afin d’éliminer
tout corps étranger, tel que la saleté ou le
sable. Sinon, les bouchons de vidange de
poupe risquent d’être endommagés et le
compartiment moteur inondé. Contrôlez
les joints toriques des bouchons de vi-
dange de poupe et assurez-vous que les
bouchons sont correctement serrés avant
de lancer le scooter nautique. Sinon, de
l’eau risque d’inonder le compartiment
moteur et le scooter nautique de s’immer-
ger.
[FCJ00363]
Reposez correctement les bouchons de vi-
dange de poupe en les serrant au maximum.
FJU41441Vérification du capot
Appuyez sur l’arrière du capot et vérifiez qu’il
est correctement fermé.
FJU40146Vérifications postérieures à la mise à
l’eau
Procédez aux vérifications postérieures à la
mise à l’eau indiquées dans la liste des
1 Bouchon de vidange de poupe
1
UF3K71F0.book Page 66 Monday, August 18, 2014 2:32 PM

Contrôles préalables
67
contrôles préalables lorsque le scooter nau-
tique se trouve dans l’eau et que le moteur
tourne.
Pour exécuter les vérifications postérieures à
la mise à l’eau :
(1) Mettez le scooter nautique à l’eau. (Cf.page 69 pour plus d’informations sur la
mise à l’eau du scooter nautique.)
(2) Effectuez les vérifications et assurez- vous du bon fonctionnement de tous les
éléments ainsi que de l’absence de tout
autre problème.
FJU41811Vérification de la sortie témoin d’eau de
refroidissement
Assurez-vous que l’eau est évacuée par la
sortie témoin d’eau de refroidissement située
à bâbord (gauche) lorsque le moteur tourne.
(Cf. page 32 pour plus d’informations sur les
sorties témoin d’eau de refroidissement.)
FJU37452Vérification du comp teur analogique dou-
ble
Vérifiez que le compteur analogique double
fonctionne correctement. (Cf. page 37 pour
de plus amples informations sur le fonction- nement correct du compteur analogique
double.)
FJU41331Vérification du ralenti du moteur
Démarrez le moteur et faites-le chauffer. Uti-
lisez le compte-tours du compteur analo-
gique double pour veiller à ce que le ralenti du
moteur ne soit pas trop au-dessus ou en des-
sous de la plage spécifiée.
Ralenti du moteur :
1250 ±100 tr/min
UF3K71F0.book Page 67 Monday, August 18, 2014 2:32 PM

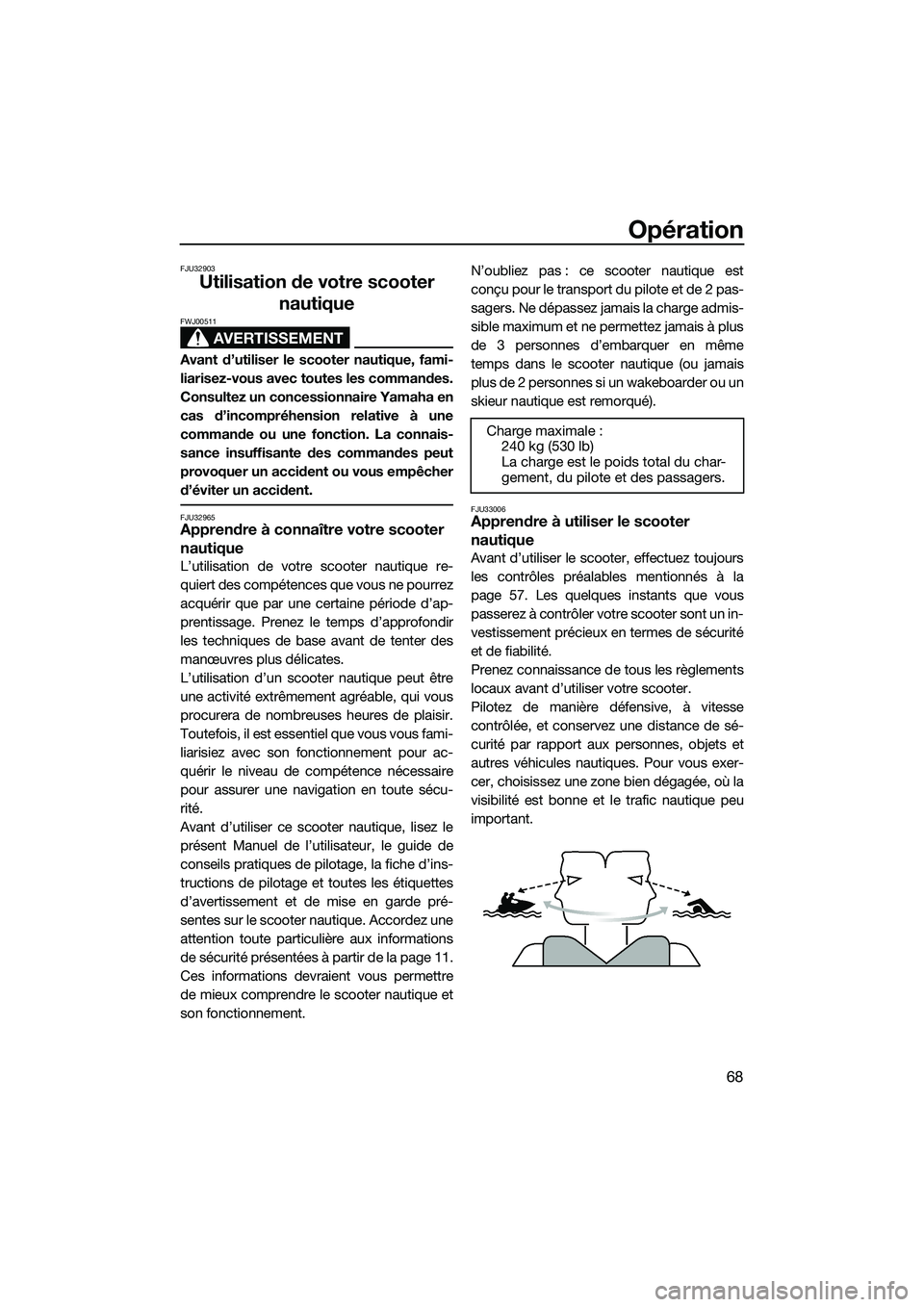

Opération
68
FJU32903
Utilisation de votre scooter nautique
AVERTISSEMENT
FWJ00511
Avant d’utiliser le scooter nautique, fami-
liarisez-vous avec toutes les commandes.
Consultez un concessionnaire Yamaha en
cas d’incompréhension relative à une
commande ou une fonction. La connais-
sance insuffisante des commandes peut
provoquer un accident ou vous empêcher
d’éviter un accident.
FJU32965Apprendre à connaître votre scooter
nautique
L’utilisation de votre scooter nautique re-
quiert des compétences que vous ne pourrez
acquérir que par une certaine période d’ap-
prentissage. Prenez le temps d’approfondir
les techniques de base avant de tenter des
manœuvres plus délicates.
L’utilisation d’un scooter nautique peut être
une activité extrêmement agréable, qui vous
procurera de nombreuses heures de plaisir.
Toutefois, il est essentiel que vous vous fami-
liarisiez avec son fonctionnement pour ac-
quérir le niveau de compétence nécessaire
pour assurer une navigation en toute sécu-
rité.
Avant d’utiliser ce scooter nautique, lisez le
présent Manuel de l’utilisateur, le guide de
conseils pratiques de pilotage, la fiche d’ins-
tructions de pilotage et toutes les étiquettes
d’avertissement et de mise en garde pré-
sentes sur le scooter nautique. Accordez une
attention toute particulière aux informations
de sécurité présentées à partir de la page 11.
Ces informations devraient vous permettre
de mieux comprendre le scooter nautique et
son fonctionnement. N’oubliez pas : ce scooter nautique est
conçu pour le transport du pilote et de 2 pas-
sagers. Ne dépassez jamais la charge admis-
sible maximum et ne permettez jamais à plus
de 3 personnes d’embarquer en même
temps dans le scooter nautique (ou jamais
plus de 2 personnes si un wakeboarder ou un
skieur nautique est remorqué).
FJU33006Apprendre à utiliser le scooter
nautique
Avant d’utiliser le scooter, effectuez toujours
les contrôles préalables mentionnés à la
page 57. Les quelques instants que vous
passerez à contrôler votre scooter sont un in-
vestissement précieux en termes de sécurité
et de fiabilité.
Prenez connaissance de tous les règlements
locaux avant d’utilis
er votre scooter.
Pilotez de manière défensive, à vitesse
contrôlée, et conservez une distance de sé-
curité par rapport aux personnes, objets et
autres véhicules nautiques. Pour vous exer-
cer, choisissez une zone bien dégagée, où la
visibilité est bonne et le trafic nautique peu
important. Charge maximale :
240 kg (530 lb)
La charge est le poids total du char-
gement, du pilote et des passagers.
UF3K71F0.book Page 68 Monday, August 18, 2014 2:32 PM

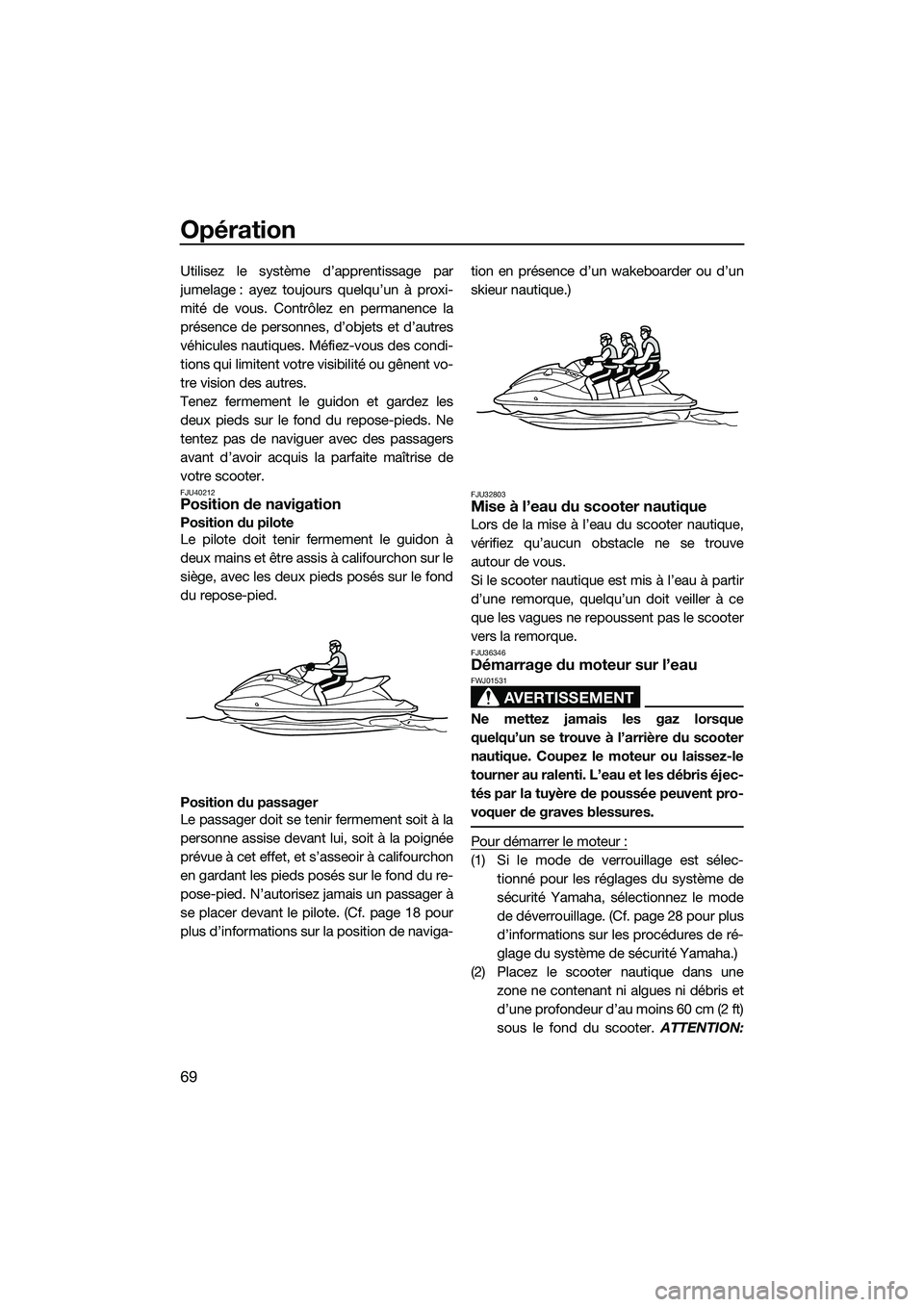

Opération
69
Utilisez le système d’apprentissage par
jumelage : ayez toujours quelqu’un à proxi-
mité de vous. Contrôlez en permanence la
présence de personnes, d’objets et d’autres
véhicules nautiques. Méfiez-vous des condi-
tions qui limitent votre visibilité ou gênent vo-
tre vision des autres.
Tenez fermement le guidon et gardez les
deux pieds sur le fond du repose-pieds. Ne
tentez pas de naviguer avec des passagers
avant d’avoir acquis la parfaite maîtrise de
votre scooter.
FJU40212Position de navigation
Position du pilote
Le pilote doit tenir fermement le guidon à
deux mains et être assis à califourchon sur le
siège, avec les deux pieds posés sur le fond
du repose-pied.
Position du passager
Le passager doit se tenir fermement soit à la
personne assise devant lui, soit à la poignée
prévue à cet effet, et s’asseoir à califourchon
en gardant les pieds posés sur le fond du re-
pose-pied. N’autorisez jamais un passager à
se placer devant le pilote. (Cf. page 18 pour
plus d’informations sur la position de naviga-tion en présence d’un wakeboarder ou d’un
skieur nautique.)
FJU32803Mise à l’eau du scooter nautique
Lors de la mise à l’eau du scooter nautique,
vérifiez qu’aucun obstacle ne se trouve
autour de vous.
Si le scooter nautique est mis à l’eau à partir
d’une remorque, quelqu’un doit veiller à ce
que les vagues ne repoussent pas le scooter
vers la remorque.
FJU36346Démarrage du moteur sur l’eau
AVERTISSEMENT
FWJ01531
Ne mettez jamais les gaz lorsque
quelqu’un se trouve à l’arrière du scooter
nautique. Coupez le moteur ou laissez-le
tourner au ralenti. L’eau et les débris éjec-
tés par la tuyère de poussée peuvent pro-
voquer de graves blessures.
Pour démarrer le moteur :
(1) Si le mode de verrouillage est sélec-
tionné pour les réglages du système de
sécurité Yamaha, sélectionnez le mode
de déverrouillage. (Cf. page 28 pour plus
d’informations sur les procédures de ré-
glage du système de sécurité Yamaha.)
(2) Placez le scooter nautique dans une zone ne contenant ni algues ni débris et
d’une profondeur d’au moins 60 cm (2 ft)
sous le fond du scooter. ATTENTION:
UF3K71F0.book Page 69 Monday, August 18, 2014 2:32 PM

Opération
70
N’allumez jamais le moteur dans des
eaux de moins de 60 cm (2 ft) de pro-
fondeur à partir du fond de la coque
car la tuyère pourrait aspirer des cail-
loux et du sable qui risqueraient d’en-
dommager la turbine ou de provoquer
la surchauffe du moteur.
[FCJ00473]
(3) Attachez le cordon du coupe-circuit dumoteur à votre poignet gauche et fixez
l’agrafe au coupe-circuit de sécurité. (Cf.
page 29 pour plus d’informations sur le
fonctionnement du coupe-circuit de sé-
curité.) AVERTISSEMENT! Vérifiez que
le cordon du coupe-circuit de sécurité
est correctement fixé. S’il n’est pas
fixé correctement, il ne pourra pas se
libérer si le pilote tombe à l’eau et le
scooter nautique continuera donc à évoluer, risquant de provoquer un ac-
cident.
[FWJ00582]
(4) La manette des gaz relâchée, appuyez
sur le contacteur de démarrage (bouton
vert) pour démarrer le moteur. (Cf. page
29 pour plus d’informations sur le fonc-
tionnement du contacteur de démar-
rage.)
FJU32863Arrêt du moteur
Relâchez la manette des gaz, puis appuyez
sur le contacteur d’arrêt du moteur (bouton
rouge) pour arrêter le moteur.
AVERTISSEMENT! Vous avez besoin de propulsion pour pouvoir manœuvrer. Si
vous coupez le moteur, vous risquez de
heurter un obstacle que vous tentez d’évi-
1 Agrafe
2 Coupe-circuit de sécurité
3 Cordon du coupe-circuit du moteur
12
3
UF3K71F0.book Page 70 Monday, August 18, 2014 2:32 PM

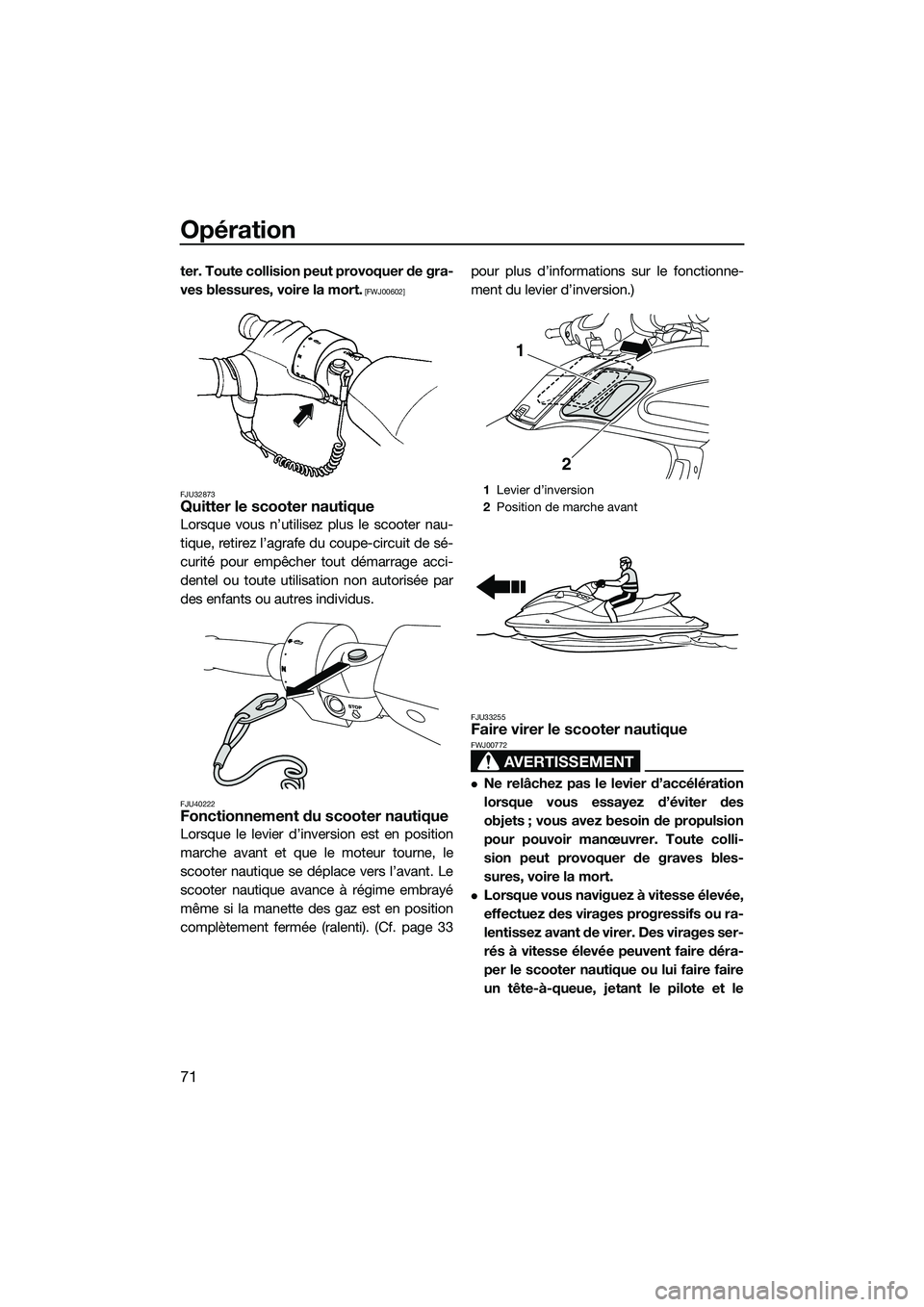

Opération
71
ter. Toute collision peut provoquer de gra-
ves blessures, voire la mort.
[FWJ00602]
FJU32873
Quitter le scooter nautique
Lorsque vous n’utilisez plus le scooter nau-
tique, retirez l’agrafe du coupe-circuit de sé-
curité pour empêcher tout démarrage acci-
dentel ou toute utilisation non autorisée par
des enfants ou autres individus.
FJU40222Fonctionnement du scooter nautique
Lorsque le levier d’inversion est en position
marche avant et que le moteur tourne, le
scooter nautique se déplace vers l’avant. Le
scooter nautique avance à régime embrayé
même si la manette des gaz est en position
complètement fermée (ralenti). (Cf. page 33 pour plus d’informatio
ns sur le fonctionne-
ment du levier d’inversion.)
FJU33255Faire virer le scooter nautique
AVERTISSEMENT
FWJ00772
Ne relâchez pas le levier d’accélération
lorsque vous essayez d’éviter des
objets ; vous avez besoin de propulsion
pour pouvoir manœuvrer. Toute colli-
sion peut provoquer de graves bles-
sures, voire la mort.
Lorsque vous naviguez à vitesse élevée,
effectuez des virages progressifs ou ra-
lentissez avant de virer. Des virages ser-
rés à vitesse élevée peuvent faire déra-
per le scooter nautique ou lui faire faire
un tête-à-queue, jetant le pilote et le
1 Levier d’inversion
2 Position de marche avant
2
1
UF3K71F0.book Page 71 Monday, August 18, 2014 2:32 PM

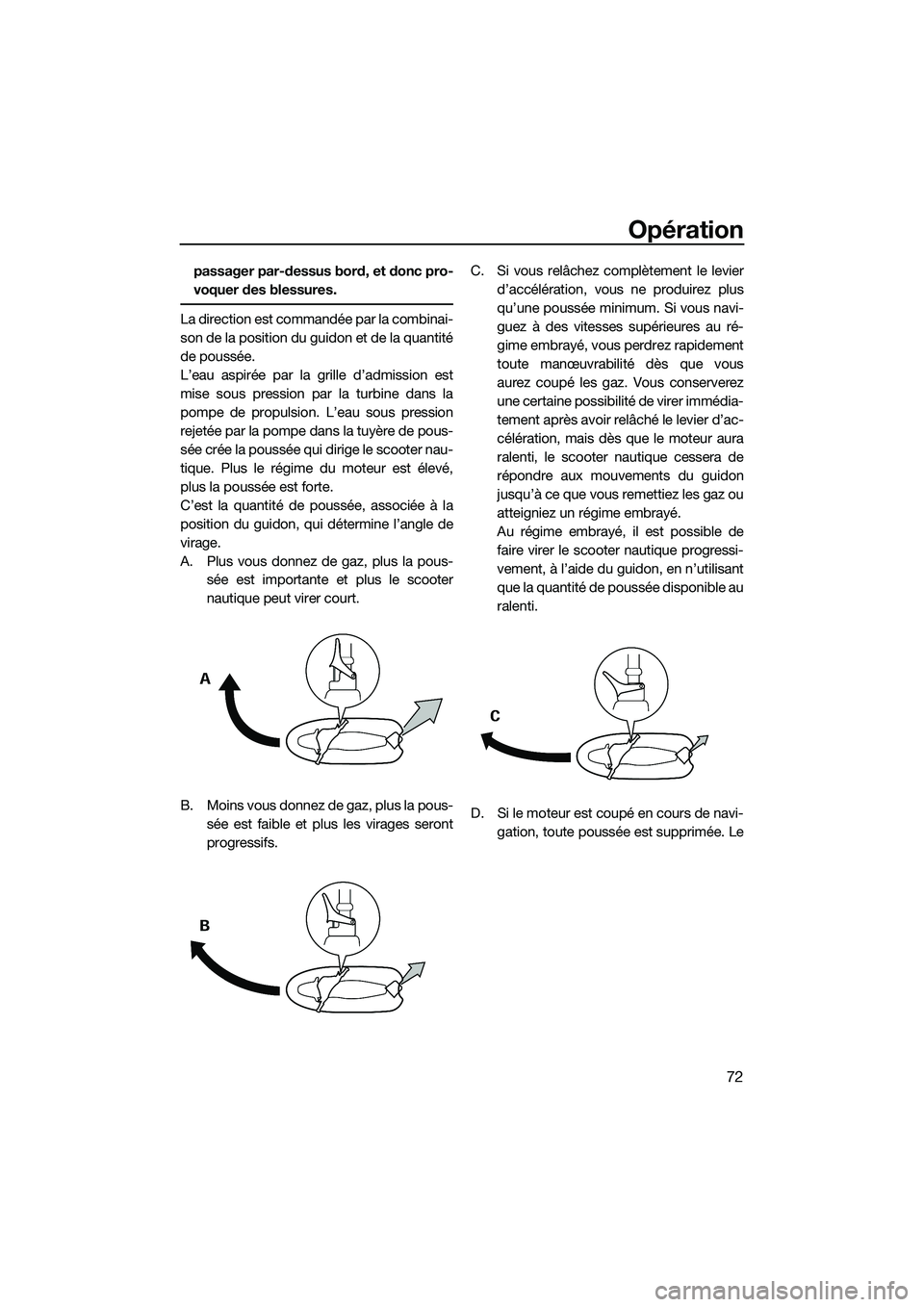

Opération
72
passager par-dessus bord, et donc pro-
voquer des blessures.
La direction est commandée par la combinai-
son de la position du guidon et de la quantité
de poussée.
L’eau aspirée par la grille d’admission est
mise sous pression par la turbine dans la
pompe de propulsion. L’eau sous pression
rejetée par la pompe dans la tuyère de pous-
sée crée la poussée qui dirige le scooter nau-
tique. Plus le régime du moteur est élevé,
plus la poussée est forte.
C’est la quantité de poussée, associée à la
position du guidon, qui détermine l’angle de
virage.
A. Plus vous donnez de gaz, plus la pous-sée est importante et plus le scooter
nautique peut virer court.
B. Moins vous donnez de gaz, plus la pous- sée est faible et plus les virages seront
progressifs. C. Si vous relâchez complètement le levier
d’accélération, vous ne produirez plus
qu’une poussée minimum. Si vous navi-
guez à des vitesses supérieures au ré-
gime embrayé, vous perdrez rapidement
toute manœuvrabilité dès que vous
aurez coupé les gaz. Vous conserverez
une certaine possibilité de virer immédia-
tement après avoir relâché le levier d’ac-
célération, mais dès que le moteur aura
ralenti, le scooter nautique cessera de
répondre aux mouvements du guidon
jusqu’à ce que vous remettiez les gaz ou
atteigniez un régime embrayé.
Au régime embrayé, il est possible de
faire virer le scooter nautique progressi-
vement, à l’aide du guidon, en n’utilisant
que la quantité de poussée disponible au
ralenti.
D. Si le moteur est coupé en cours de navi- gation, toute poussée est supprimée. Le
UF3K71F0.book Page 72 Monday, August 18, 2014 2:32 PM

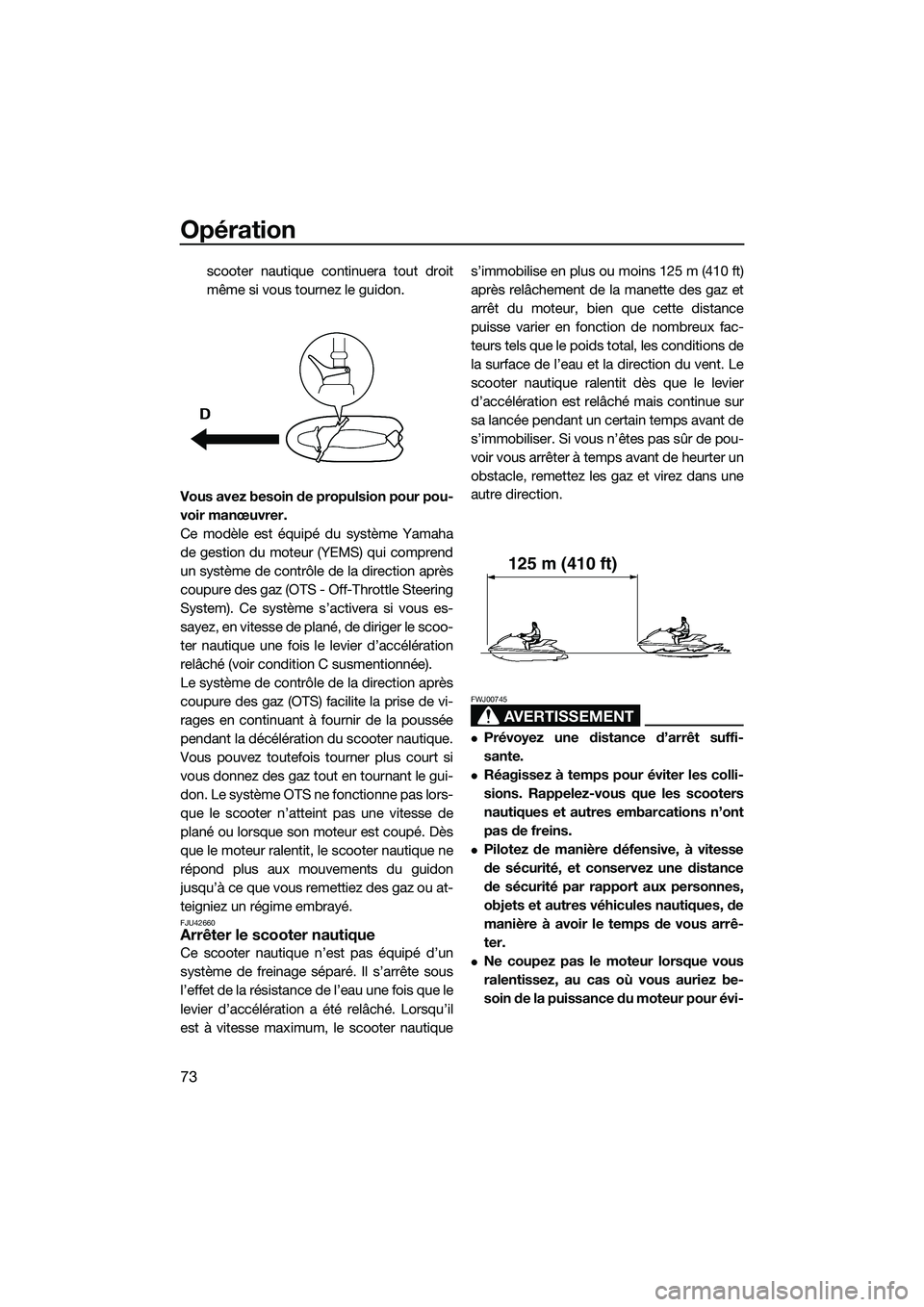

Opération
73
scooter nautique continuera tout droit
même si vous tournez le guidon.
Vous avez besoin de propulsion pour pou-
voir manœuvrer.
Ce modèle est équipé du système Yamaha
de gestion du moteur (YEMS) qui comprend
un système de contrôle de la direction après
coupure des gaz (OTS - Off-Throttle Steering
System). Ce système s’activera si vous es-
sayez, en vitesse de plané, de diriger le scoo-
ter nautique une fois le levier d’accélération
relâché (voir condition C susmentionnée).
Le système de contrôle de la direction après
coupure des gaz (OTS) facilite la prise de vi-
rages en continuant à fournir de la poussée
pendant la décélération du scooter nautique.
Vous pouvez toutefois tourner plus court si
vous donnez des gaz tout en tournant le gui-
don. Le système OTS ne fonctionne pas lors-
que le scooter n’atteint pas une vitesse de
plané ou lorsque son moteur est coupé. Dès
que le moteur ralentit, le scooter nautique ne
répond plus aux mouvements du guidon
jusqu’à ce que vous remettiez des gaz ou at-
teigniez un régime embrayé.
FJU42660Arrêter le scooter nautique
Ce scooter nautique n’est pas équipé d’un
système de freinage séparé. Il s’arrête sous
l’effet de la résistance de l’eau une fois que le
levier d’accélération a été relâché. Lorsqu’il
est à vitesse maximum, le scooter nautique s’immobilise en plus ou moins 125 m (410 ft)
après relâchement de la manette des gaz et
arrêt du moteur, bien que cette distance
puisse varier en fonction de nombreux fac-
teurs tels que le poids total, les conditions de
la surface de l’eau et la direction du vent. Le
scooter nautique ralentit dès que le levier
d’accélération est relâché mais continue sur
sa lancée pendant un certain temps avant de
s’immobiliser. Si vous n’êtes pas sûr de pou-
voir vous arrêter à temps avant de heurter un
obstacle, remettez les gaz et virez dans une
autre direction.
AVERTISSEMENT
FWJ00745
Prévoyez une distance d’arrêt suffi-
sante.
Réagissez à temps pour éviter les colli-
sions. Rappelez-vous que les scooters
nautiques et autres embarcations n’ont
pas de freins.
Pilotez de manière défensive, à vitesse
de sécurité, et conservez une distance
de sécurité par rapport aux personnes,
objets et autres véhicules nautiques, de
manière à avoir le temps de vous arrê-
ter.
Ne coupez pas le moteur lorsque vous
ralentissez, au cas où vous auriez be-
soin de la puissance du moteur pour évi-
125 m (410 ft)
UF3K71F0.book Page 73 Monday, August 18, 2014 2:32 PM
