4-48
D
GJU01114
Technische Daten
SPC-F0X7G
MODELL
KOMPON ENTEEinheit GP1200R
KAPAZITÄT DES WASSERFAHRZEUGS
Maximale Personenanzahl an Bord Anzahl der Personen 2
Maximale Belastungskapazität kg (lb) 160 (353)
ABMESSUNGEN
Länge mm (in) 2.930 (115,4)
Breite mm (in) 1.150 (45,3)
Höhe mm (in) 1.020 (40,2)
Trockengewicht kg (lb) 306 (675)
LEISTUNG
Maximale Arbeitsleistung kW (PS) @ U/Min 114,0 (155)@7.000
Maximaler Kraftstoffverbrauch L/h (US gal/h, Imp gal/h) 64,0 (16,9, 14,1)
Reichweite bei Vollgas Std. 0,9
Langsamstlaufgeschwindigkeit U/Min 1.300–1.400
MOTOR
Motortyp 2-Takt
Anzahl der Zylinder 3
Hubraum des Motors
cm
3 (cu in)1.176 (71,7)
Bohrung & Hub mm (in) 80,0 ×
78,0 (3,15 ×
3,07)
Kompressionsverhältnis 5,9:1
SchmiersystemÖleinspritzung
Kühlsystem Wassergekühlt
Startsystem Elektrische Zündung
Zündsystem Digitale CDI
Zündkerze BR8ES-11 (NGK)
Elektrodenabstand mm (in) 1,0–1,1 (0,039–0,043)
Kapazität der Batterie V-AH 12-19
Ladesystem Schwungradmagnet
ANTRIEBSEINHEIT
Antriebssystem Strahlpumpe
Strahlpumpentyp Axialfluß. einstufig
Flügelrad-Drehung Entgegen dem Uhrzeigersinn (Rückansicht)
Übertragung Direktantrieb vom Motor
Winkel der Strahlschubdüse Grad 23 + 23
Winkel der Trimmdüse Grad -5, 0, 5, 10, 15
KRAFTSTOFF UND ÖL
Empfohlener Kraftstoff Normalbenzin, bleifrei
Mindest Oktanzahl POZ
ROZ86
90
Empfohlenes Motoröl YAMALUBE 2-W, oder ein gleichwertiges Marine-
Öl mit einem TC-W3 NMMA-bescheinigten Grad
Fassungsvermögen des Kraftstofftanks
Gesamt L (US gal, Imp gal) 60 (15,9, 13,2)
Reserve L (US gal, Imp gal) 10 (2,6, 2,2)
Fassungsvermögen des Öltanks L (US gal, Imp gal) 5,5 (1,45, 1,21)
UF0X82A0.book Page 48 Friday, August 3, 2001 11:27 AM

4-49
ES
SJU01114

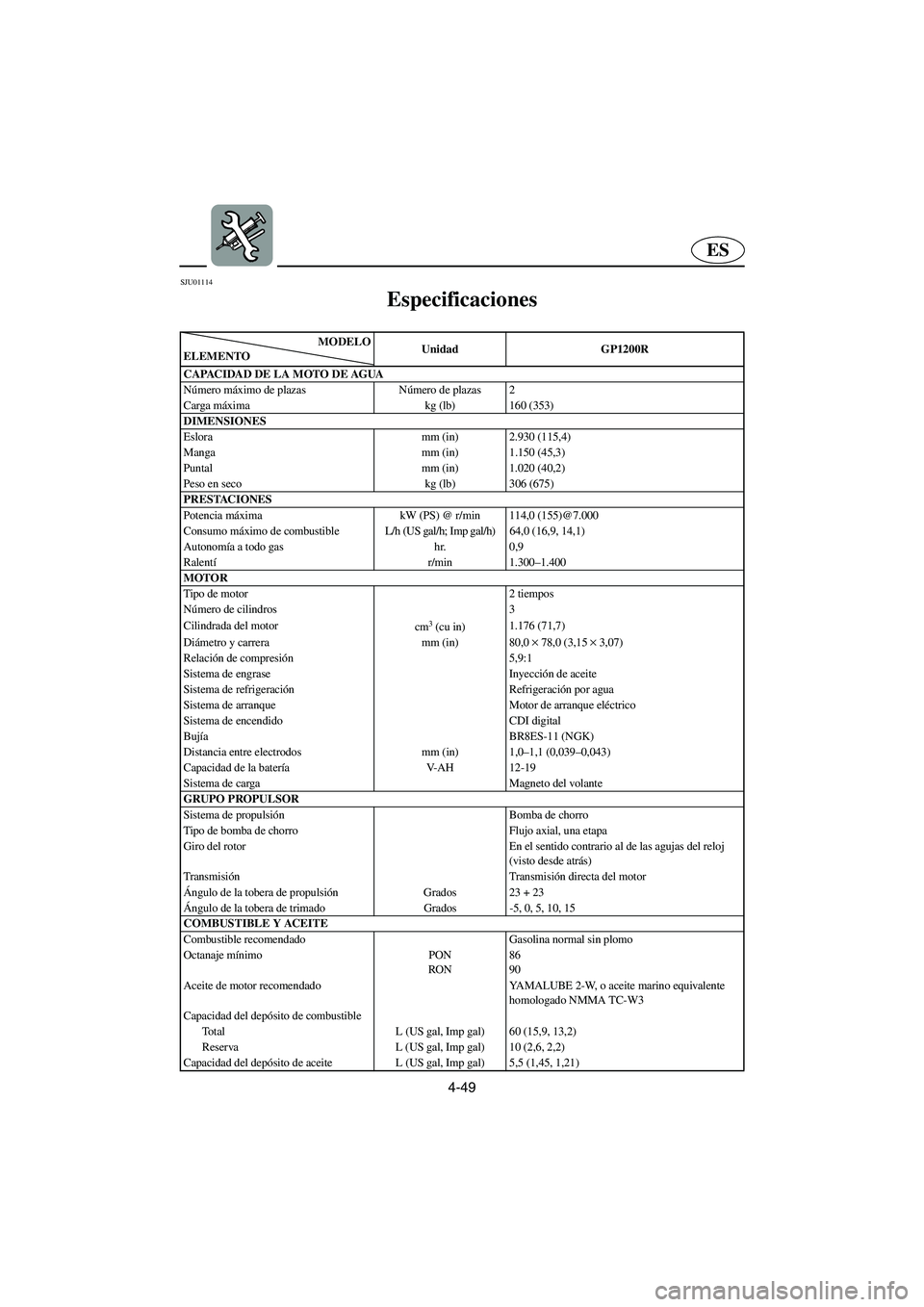

Especificaciones
SPC-F0X7S
MODELO
ELEMENTOUnidad GP1200R
CAPACIDAD DE LA MOTO DE AGUA
Número máximo de plazas Número de plazas 2
Carga máxima kg (lb) 160 (353)
DIMENSIONES
Eslora mm (in) 2.930 (115,4)
Manga mm (in) 1.150 (45,3)
Puntal mm (in) 1.020 (40,2)
Peso en seco kg (lb) 306 (675)
PRESTACIONES
Potencia máxima kW (PS) @ r/min 114,0 (155)@7.000
Consumo máximo de combustible L/h (US gal/h; Imp gal/h) 64,0 (16,9, 14,1)
Autonomía a todo gas hr. 0,9
Ralentír/min 1.300–1.400
MOTOR
Tipo de motor 2 tiempos
Número de cilindros 3
Cilindrada del motor
cm
3 (cu in)1.176 (71,7)
Diámetro y carrera mm (in) 80,0 ×
78,0 (3,15 ×
3,07)
Relación de compresión5,9:1
Sistema de engrase Inyección de aceite
Sistema de refrigeración Refrigeración por agua
Sistema de arranque Motor de arranque eléctrico
Sistema de encendido CDI digital
Bujía BR8ES-11 (NGK)
Distancia entre electrodos mm (in) 1,0–1,1 (0,039–0,043)
Capacidad de la batería V-AH 12-19
Sistema de carga Magneto del volante
GRUPO PROPULSOR
Sistema de propulsión Bomba de chorro
Tipo de bomba de chorro Flujo axial, una etapa
Giro del rotor En el sentido contrario al de las agujas del reloj
(visto desde atrás)
TransmisiónTransmisión directa del motor
Ángulo de la tobera de propulsión Grados 23 + 23
Ángulo de la tobera de trimado Grados -5, 0, 5, 10, 15
COMBUSTIBLE Y ACEITE
Combustible recomendado Gasolina normal sin plomo
Octanaje mínimo PON
RON86
90
Aceite de motor recomendado YAMALUBE 2-W, o aceite marino equivalente
homologado NMMA TC-W3
Capacidad del depósito de combustible
Total L (US gal, Imp gal) 60 (15,9, 13,2)
Reserva L (US gal, Imp gal) 10 (2,6, 2,2)
Capacidad del depósito de aceite L (US gal, Imp gal) 5,5 (1,45, 1,21)
UF0X82A0.book Page 49 Friday, August 3, 2001 11:27 AM

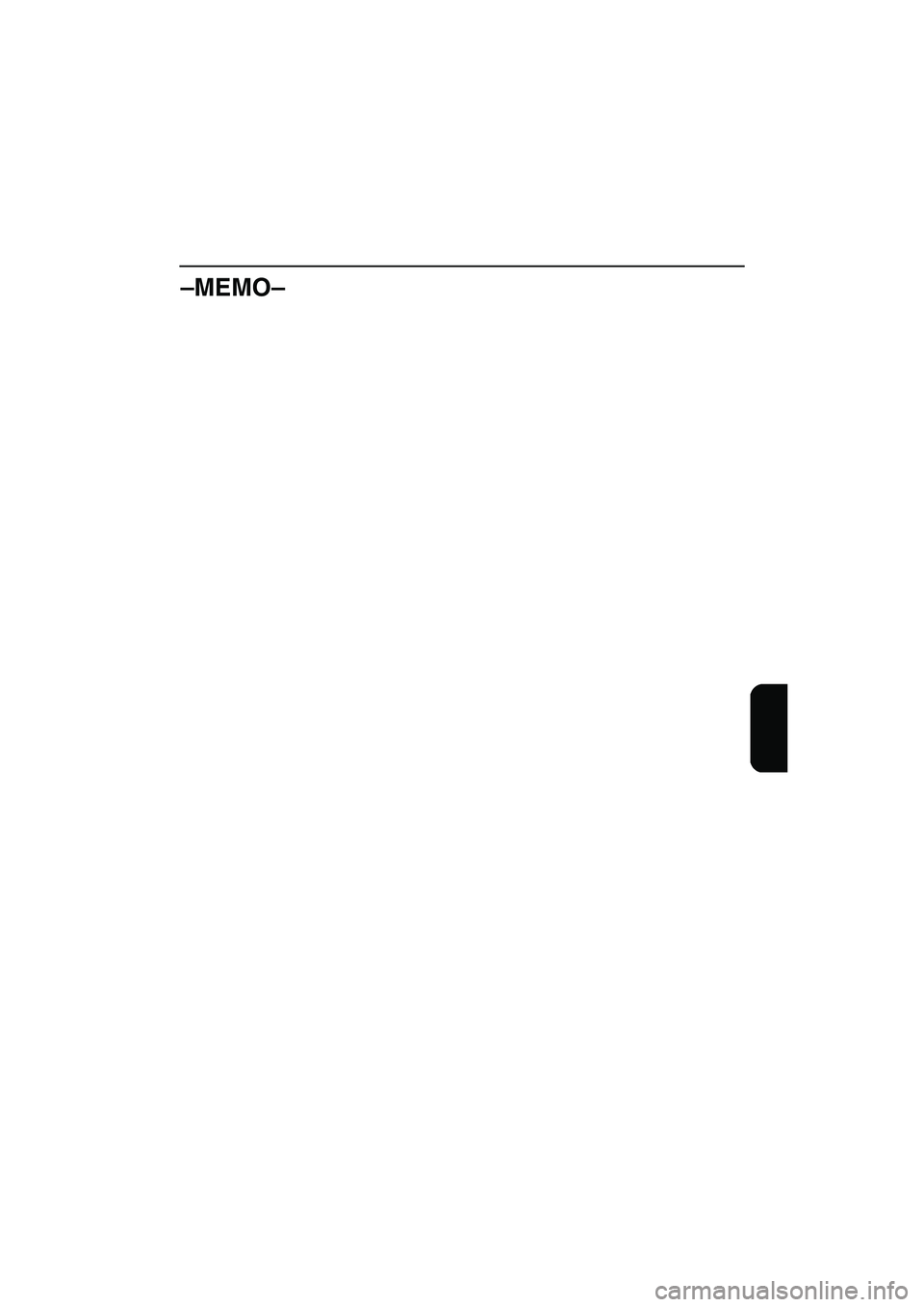

–MEMO–
UF0X82A0.book Page 50 Friday, August 3, 2001 11:27 AM

F
FJU01115

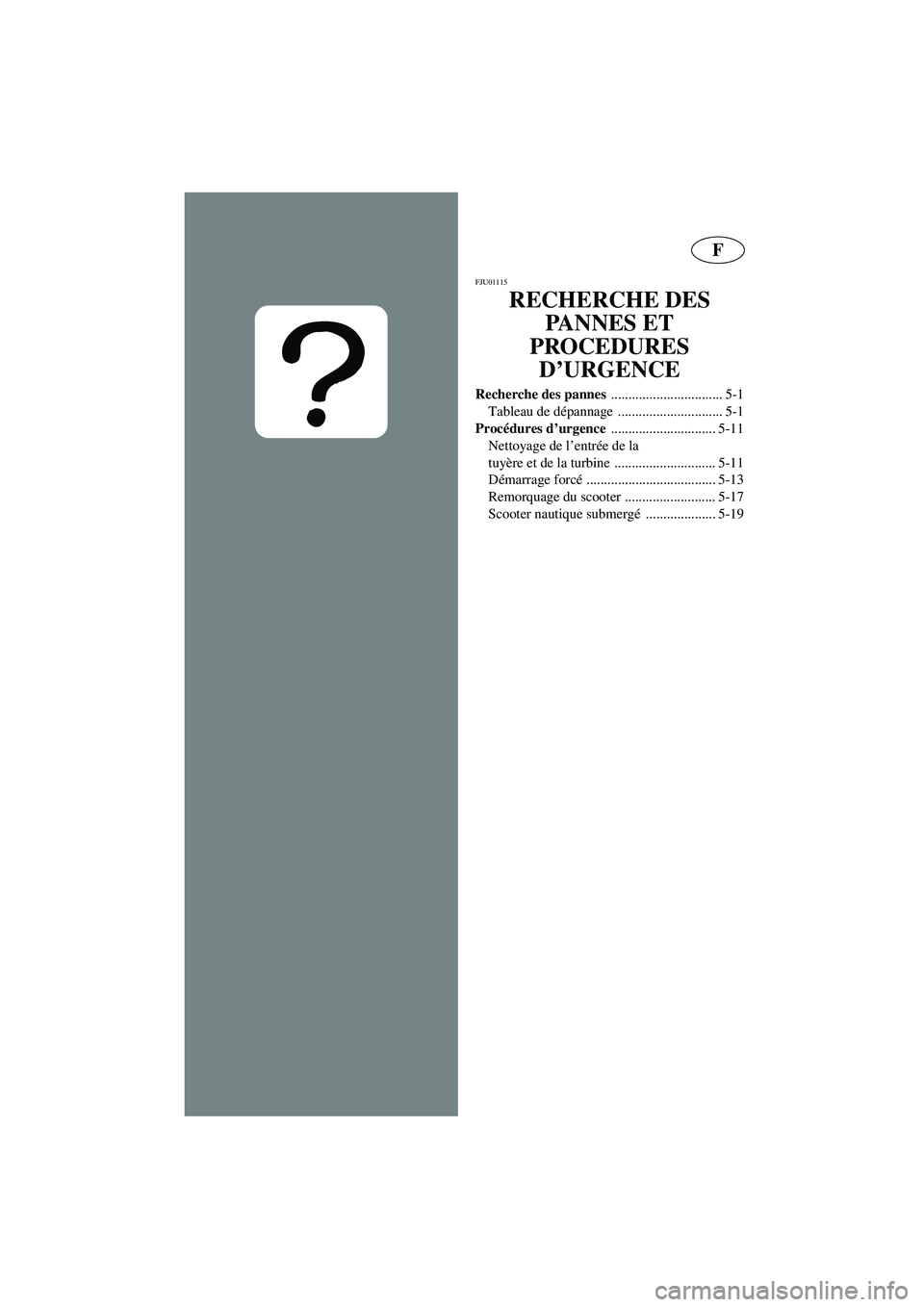

RECHERCHE DES
PANNES ET
PROCEDURES
D’URGENCE
Recherche des pannes
................................ 5-1
Tableau de dépannage .............................. 5-1
Procédures d’urgence
.............................. 5-11
Nettoyage de l’entrée de la
tuyère et de la turbine ............................. 5-11
Démarrage forcé ..................................... 5-13
Remorquage du scooter .......................... 5-17
Scooter nautique submergé .................... 5-19
UF0X82A0.book Page 1 Friday, August 3, 2001 11:27 AM

ESD
5

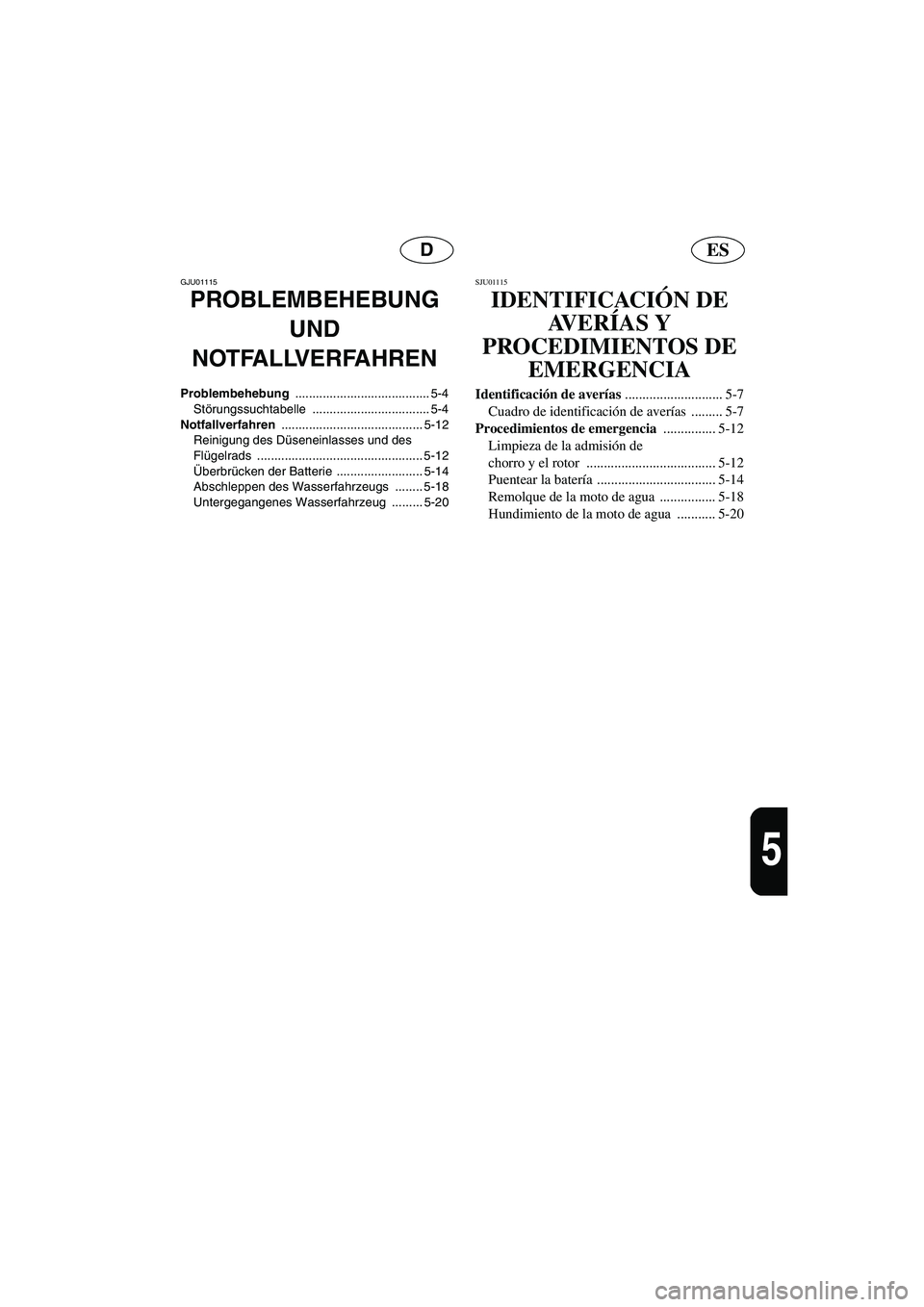

GJU01115
PROBLEMBEHEBUNG
UND
NOTFALLVERFAHREN
Problembehebung ....................................... 5-4
Störungssuchtabelle .................................. 5-4
Notfallverfahren ......................................... 5-12
Reinigung des Düseneinlasses und des
Flügelrads ................................................ 5-12
Überbrücken der Batterie ......................... 5-14
Abschleppen des Wasserfahrzeugs ........ 5-18
Untergegangenes Wasserfahrzeug ......... 5-20
SJU01115
IDENTIFICACIÓN DE
AV E RÍAS Y
PROCEDIMIENTOS DE
EMERGENCIA
Identificación de averías
............................ 5-7
Cuadro de identificación de averías ......... 5-7
Procedimientos de emergencia
............... 5-12
Limpieza de la admisión de
chorro y el rotor ..................................... 5-12
Puentear la batería .................................. 5-14
Remolque de la moto de agua ................ 5-18
Hundimiento de la moto de agua ........... 5-20
UF0X82A0.book Page 2 Friday, August 3, 2001 11:27 AM

5-1
F
FJU01116

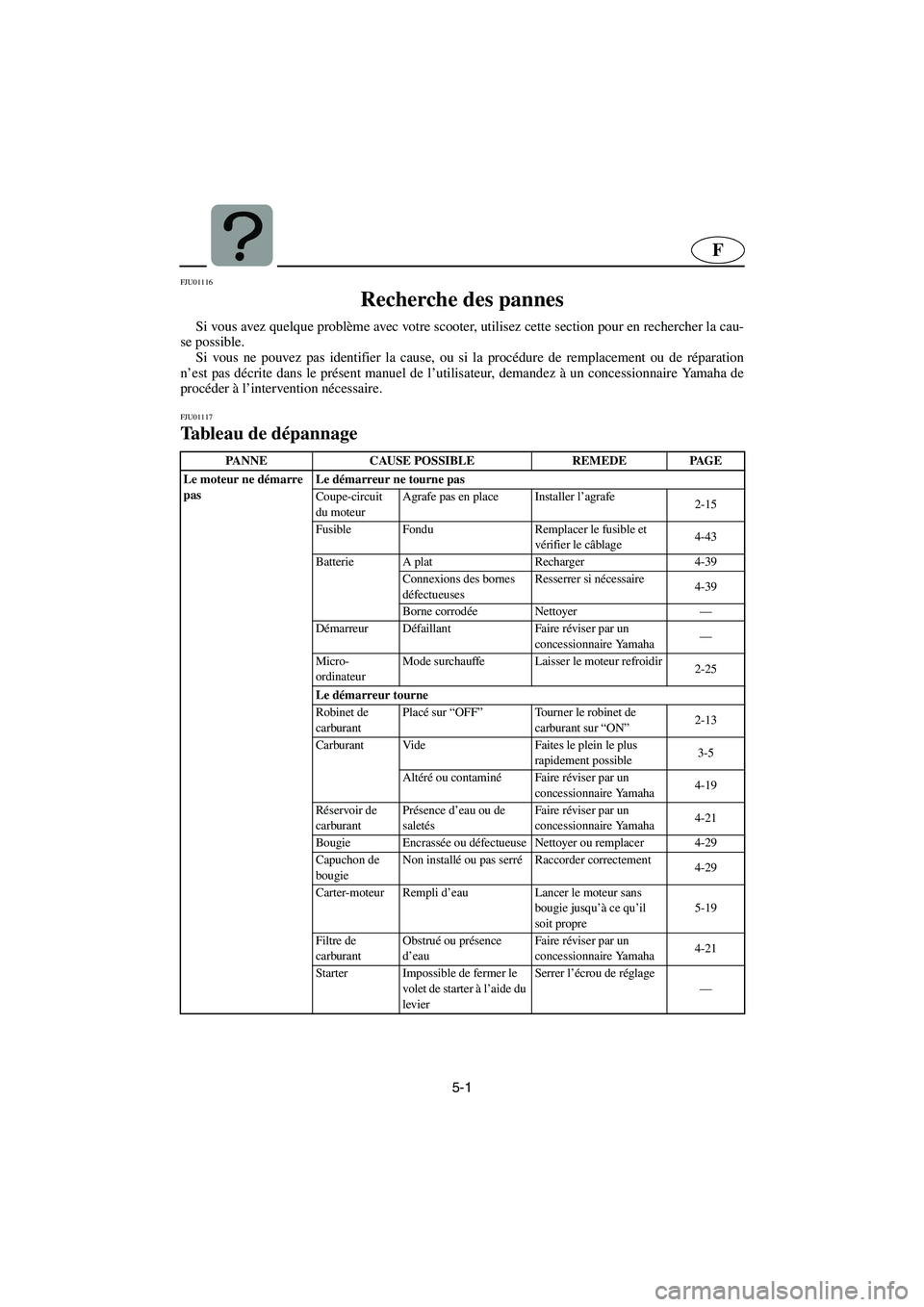

Recherche des pannes
Si vous avez quelque problème avec votre scooter, utilisez cette section pour en rechercher la cau-
se possible.
Si vous ne pouvez pas identifier la cause, ou si la procédure de remplacement ou de réparation
n’est pas décrite dans le présent manuel de l’utilisateur, demandez à un concessionnaire Yamaha de
procéder à l’intervention nécessaire.
FJU01117
Tableau de dépannage TBC-F0X7FPANNE CAUSE POSSIBLE REMEDE PAGE
Le moteur ne démarre
pasLe démarreur ne tourne pas
Coupe-circuit
du moteurAgrafe pas en place Installer l’agrafe
2-15
Fusible Fondu Remplacer le fusible et
vérifier le câblage4-43
Batterie A plat Recharger 4-39
Connexions des bornes
défectueusesResserrer si nécessaire
4-39
Borne corrodée Nettoyer—
Démarreur Défaillant Faire réviser par un
concessionnaire Yamaha—
Micro-
ordinateurMode surchauffe Laisser le moteur refroidir
2-25
Le démarreur tourne
Robinet de
carburantPlacé sur “OFF”Tourner le robinet de
carburant sur “ON”2-13
Carburant Vide Faites le plein le plus
rapidement possible3-5
Altéré ou contaminéFaire réviser par un
concessionnaire Yamaha4-19
Réservoir de
carburantPrésence d’eau ou de
saletésFaire réviser par un
concessionnaire Yamaha4-21
Bougie Encrassée ou défectueuse Nettoyer ou remplacer 4-29
Capuchon de
bougieNon installé ou pas serréRaccorder correctement
4-29
Carter-moteur Rempli d’eau Lancer le moteur sans
bougie jusqu’à ce qu’il
soit propre5-19
Filtre de
carburantObstrué ou présence
d’eauFaire réviser par un
concessionnaire Yamaha4-21
Starter Impossible de fermer le
volet de starter à l’aide du
levierSerrer l’écrou de réglage
—
UF0X82A0.book Page 1 Friday, August 3, 2001 11:27 AM

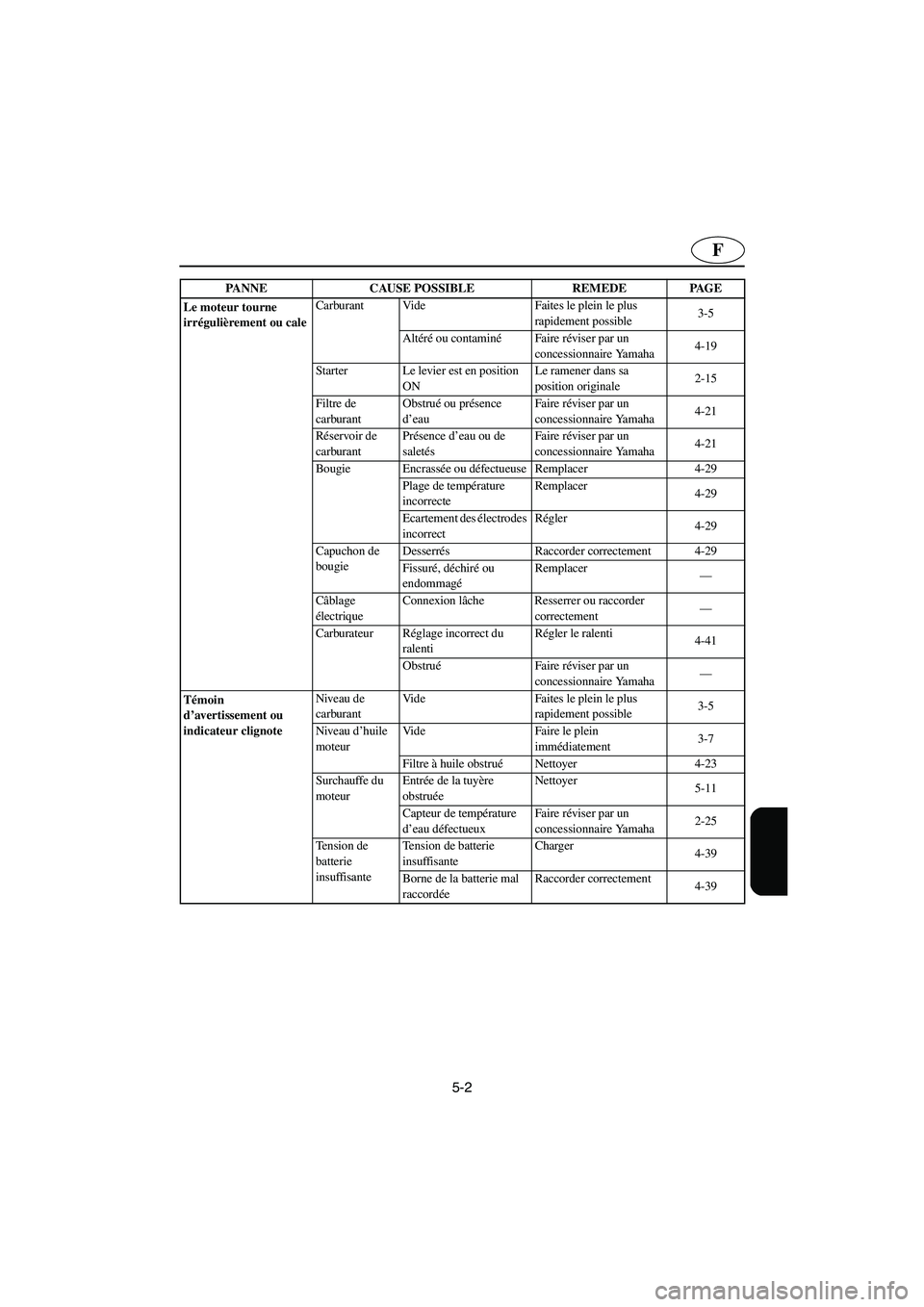

5-2
F
Le moteur tourne
irrégulièrement ou caleCarburant Vide Faites le plein le plus
rapidement possible3-5
Altéré ou contaminéFaire réviser par un
concessionnaire Yamaha4-19
Starter Le levier est en position
ONLe ramener dans sa
position originale2-15
Filtre de
carburantObstrué ou présence
d’eauFaire réviser par un
concessionnaire Yamaha4-21
Réservoir de
carburantPrésence d’eau ou de
saletésFaire réviser par un
concessionnaire Yamaha4-21
Bougie Encrassée ou défectueuse Remplacer 4-29
Plage de température
incorrecteRemplacer
4-29
Ecartement des électrodes
incorrectRégler
4-29
Capuchon de
bougieDesserrés Raccorder correctement 4-29
Fissuré, déchiré ou
endommagéRemplacer
—
Câblage
électriqueConnexion lâche Resserrer ou raccorder
correctement—
Carburateur Réglage incorrect du
ralentiRégler le ralenti
4-41
ObstruéFaire réviser par un
concessionnaire Yamaha—
Témoin
d’avertissement ou
indicateur clignoteNiveau de
carburantVide Faites le plein le plus
rapidement possible3-5
Niveau d’huile
moteurVide Faire le plein
immédiatement3-7
Filtre à huile obstruéNettoyer 4-23
Surchauffe du
moteurEntrée de la tuyère
obstruéeNettoyer
5-11
Capteur de température
d’eau défectueuxFaire réviser par un
concessionnaire Yamaha2-25
Tension de
batterie
insuffisanteTension de batterie
insuffisanteCharger
4-39
Borne de la batterie mal
raccordéeRaccorder correctement
4-39 PANNE CAUSE POSSIBLE REMEDE PAGE
UF0X82A0.book Page 2 Friday, August 3, 2001 11:27 AM

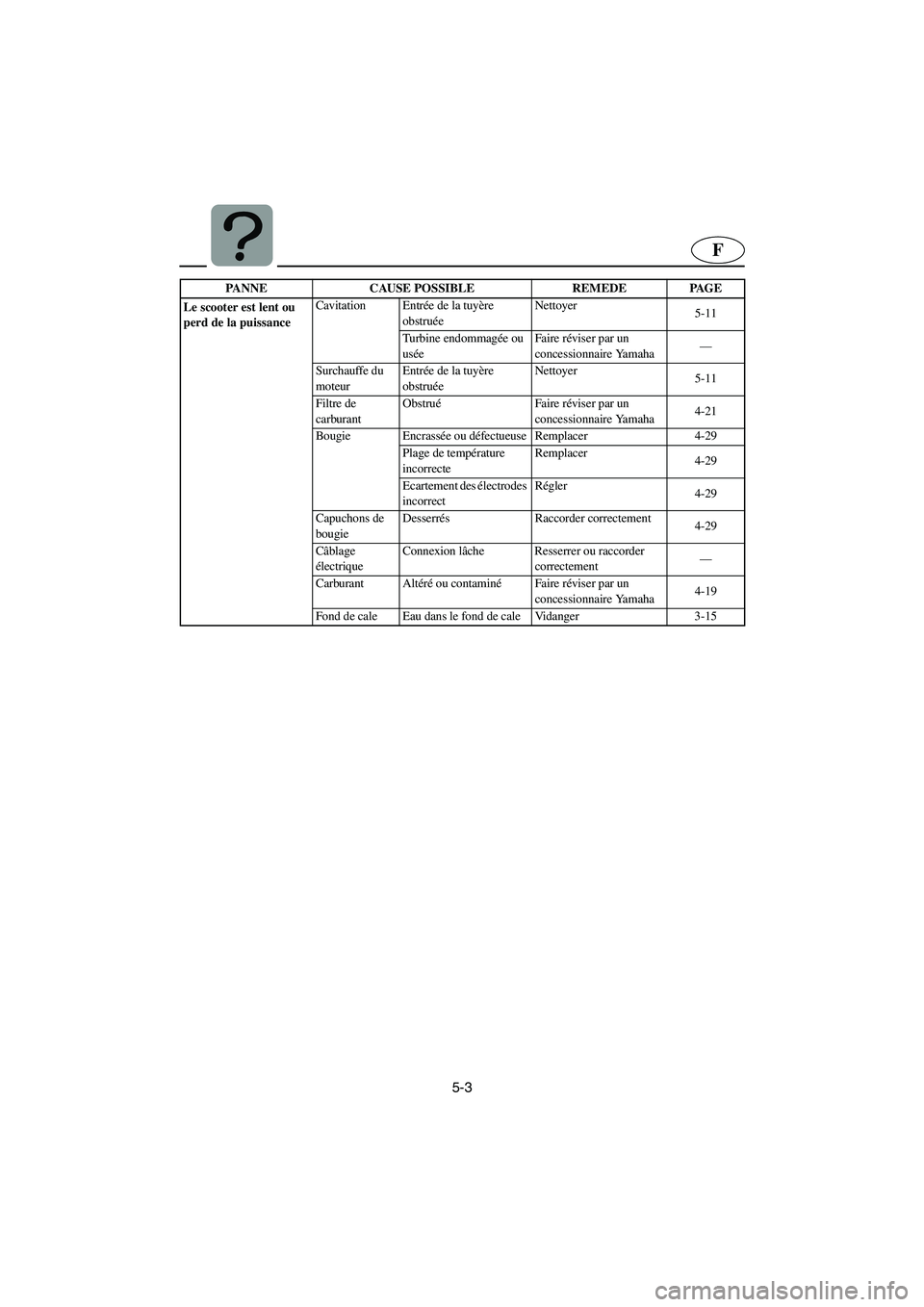

5-3
F
Le scooter est lent ou
perd de la puissanceCavitation Entrée de la tuyère
obstruéeNettoyer
5-11
Turbine endommagée ou
uséeFaire réviser par un
concessionnaire Yamaha—
Surchauffe du
moteurEntrée de la tuyère
obstruéeNettoyer
5-11
Filtre de
carburantObstruéFaire réviser par un
concessionnaire Yamaha4-21
Bougie Encrassée ou défectueuse Remplacer 4-29
Plage de température
incorrecteRemplacer
4-29
Ecartement des électrodes
incorrectRégler
4-29
Capuchons de
bougieDesserrés Raccorder correctement
4-29
Câblage
électriqueConnexion lâche Resserrer ou raccorder
correctement—
Carburant Altéré ou contaminéFaire réviser par un
concessionnaire Yamaha4-19
Fond de cale Eau dans le fond de cale Vidanger 3-15 PANNE CAUSE POSSIBLE REMEDE PAGE
UF0X82A0.book Page 3 Friday, August 3, 2001 11:27 AM

5-4
D
GJU01116

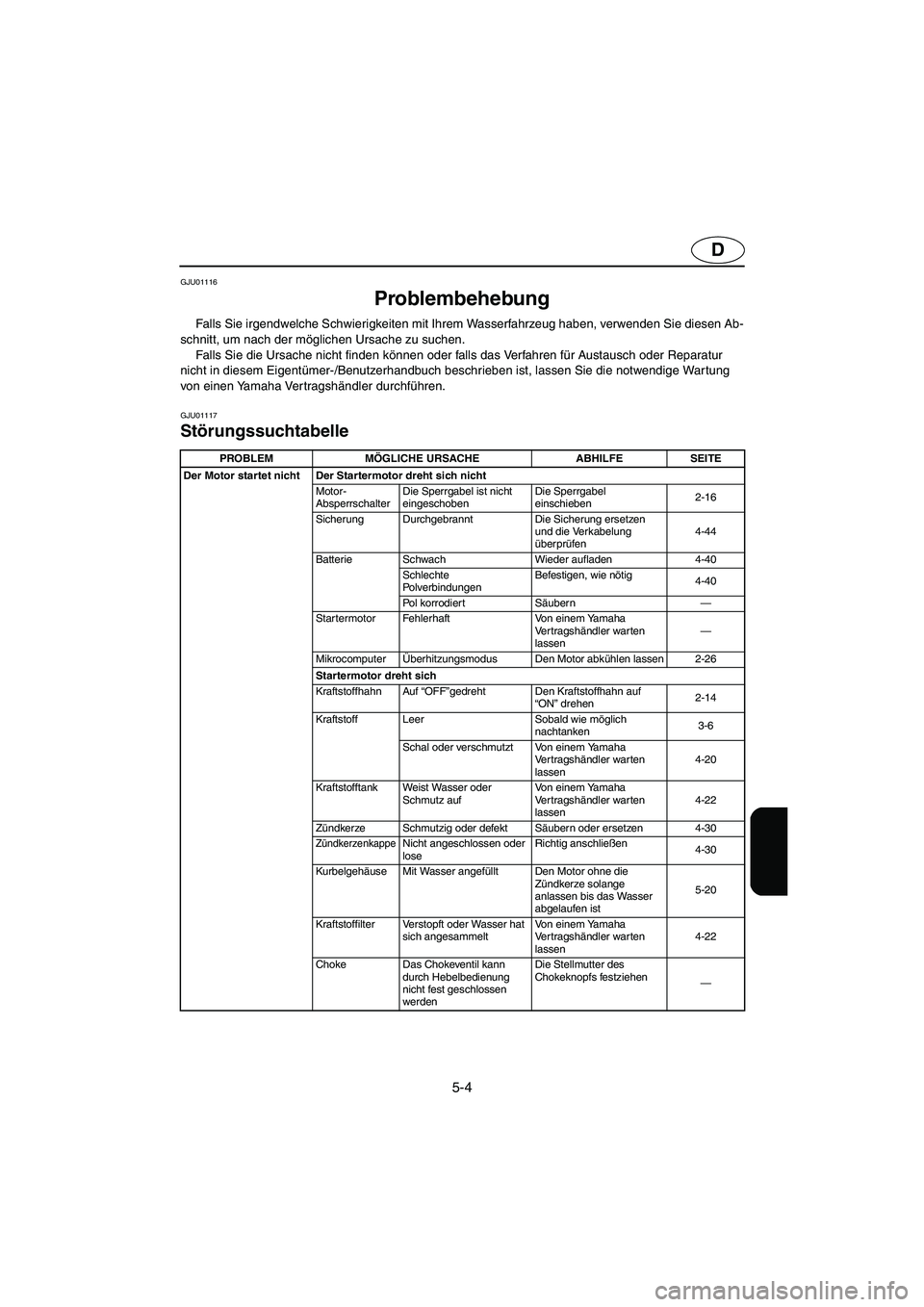

Problembehebung
Falls Sie irgendwelche Schwierigkeiten mit Ihrem Wasserfahrzeug haben, verwenden Sie diesen Ab-
schnitt, um nach der möglichen Ursache zu suchen.
Falls Sie die Ursache nicht finden können oder falls das Verfahren für Austausch oder Reparatur
nicht in diesem Eigentümer-/Benutzerhandbuch beschrieben ist, lassen Sie die notwendige Wartung
von einen Yamaha Vertragshändler durchführen.
GJU01117
Störungssuchtabelle TBC-F0X7GPROBLEM MÖGLICHE URSACHE ABHILFE SEITE
Der Motor startet nicht Der Startermotor dreht sich nicht
Motor-
AbsperrschalterDie Sperrgabel ist nicht
eingeschobenDie Sperrgabel
einschieben2-16
Sicherung Durchgebrannt Die Sicherung ersetzen
und die Verkabelung
überprüfen4-44
Batterie Schwach Wieder aufladen 4-40
Schlechte
PolverbindungenBefestigen, wie nötig
4-40
Po l ko rr o d i e r t Säubern—
Star termotor Fehlerhaft Von einem Yamaha
Ve r t r a g s händler war ten
lassen—
MikrocomputerÜberhitzungsmodus Den Motor abkühlen lassen 2-26
Startermotor dreht sich
Kraftstoffhahn Auf “OFF”gedreht Den Kraftstoffhahn auf
“ON” drehen2-14
Kraftstoff Leer Sobald wie möglich
nachtanken3-6
Schal oder verschmutzt Von einem Yamaha
Ve r t r a g s händler war ten
lassen4-20
Kraftstofftank Weist Wasser oder
Schmutz aufVon einem Yamaha
Ve r t r a g s händler war ten
lassen4-22
Zündkerze Schmutzig oder defekt Säubern oder ersetzen 4-30
ZündkerzenkappeNicht angeschlossen oder
loseRichtig anschließen
4-30
Kurbelgehäuse Mit Wasser angefüllt Den Motor ohne die
Zündkerze solange
anlassen bis das Wasser
abgelaufen ist5-20
Kraftstoffilter Verstopft oder Wasser hat
sich angesammeltVon einem Yamaha
Ve r t r a g s händler war ten
lassen4-22
Choke Das Chokeventil kann
durch Hebelbedienung
nicht fest geschlossen
werden Die Stellmutter des
Chokeknopfs festziehen
—
UF0X82A0.book Page 4 Friday, August 3, 2001 11:27 AM

5-5
D
Motor läuft
unregelmäßig oder
würgt abKraftstoff Leer Sobald wie möglich
nachtanken3-6
Schal oder verschmutzt Von einem Yamaha
Ve r t r a g s händler war ten
lassen4-20
Choke Der Hebel hat sich auf
“AN” gestelltIn die ursprüngliche
Position zurückstellen 2-16
Kraftstoffilter Verstopft oder Wasser hat
sich angesammeltVon einem Yamaha
Ve r t r a g s händler war ten
lassen4-22
Kraftstofftank Weist Wasser oder
Schmutz aufVon einem Yamaha
Ve r t r a g s händler war ten
lassen4-22
Zündkerze Schmutzig oder defekt Ersetzen 4-30
Falscher Wärmebereich Ersetzen 4-30
Abstand inkorrekt Einstellen 4-30
ZündkerzenkappeLose Richtig anschließen 4-30
Gebrochen, gerissen oder
beschädigtErsetzen
—
Elektrische
VerkabelungLose Verbindung Festziehen oder richtig
anschließen—
Vergaser Inkorrekte
LeerlaufeinstellungLeerlauf einstellen
4-42
Verstopft Von einem Yamaha
Ve r t r a g s händler war ten
lassen—
Warnleuchte oder
Warnanzeiger blinkenKraftstoffstand Leer Sobald wie möglich
nachtanken3-6
Motorölstand Leer Unverzüglich auffüllen 3-8
Ölfilter verstopft Säubern 4-24
Motor überhitzt Düseneinlaß verstopft Säubern 5-12
Ausgefallener
WassertemperatursensorVon einem Yamaha
Ve r t r a g s händler war ten
lassen2-26
Batteriespannung
niedrigBatteriespannung niedrig Aufladen 4-40
Batteriepol falsch
angeschlossenRichtig anschließen
4-40 PROBLEM MÖGLICHE URSACHE ABHILFE SEITE
UF0X82A0.book Page 5 Friday, August 3, 2001 11:27 AM
