YAMAHA GP1200 2002 ΟΔΗΓΌΣ ΧΡΉΣΗΣ (in Greek)

4-48
GR
RJU01114

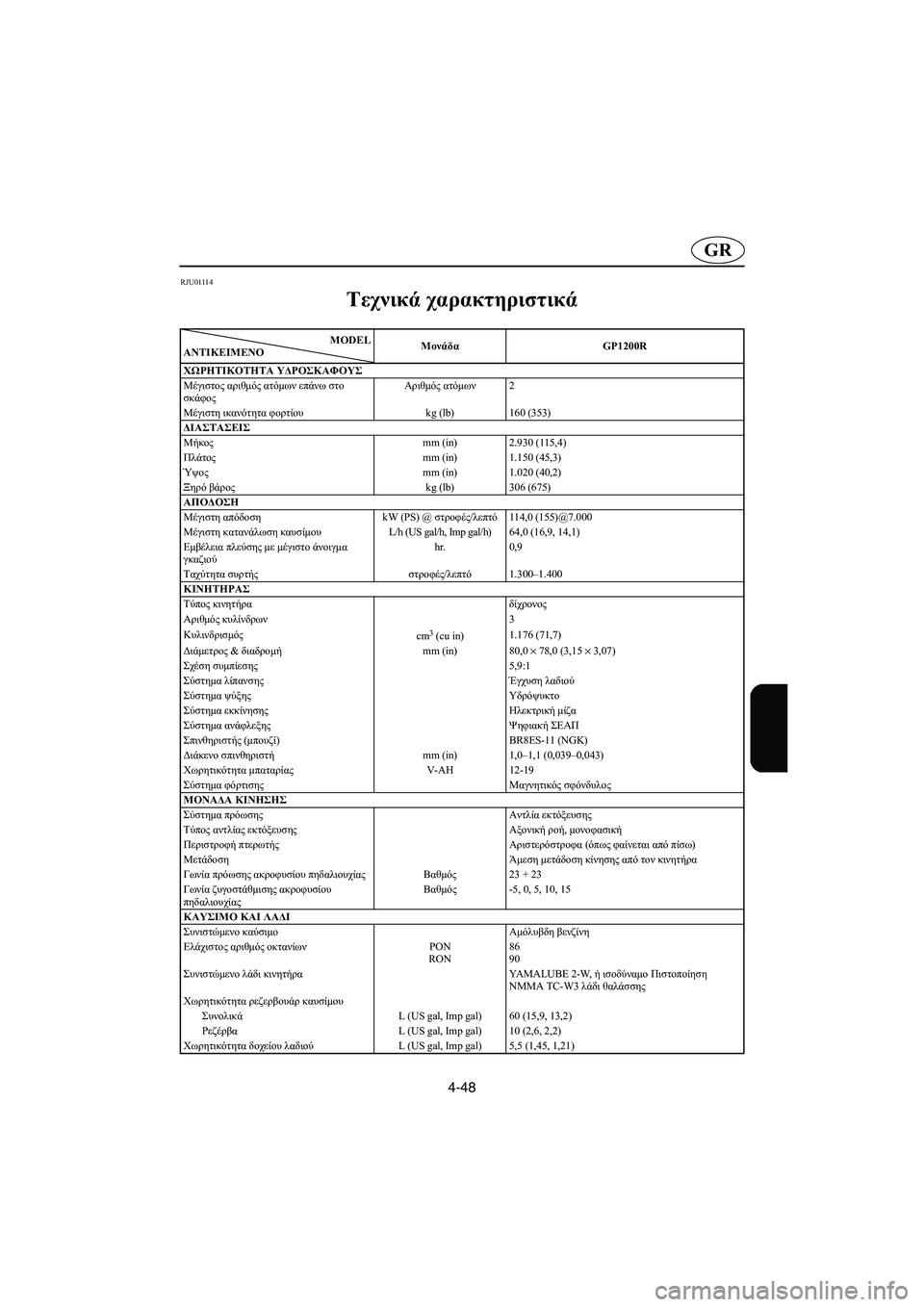

Τεχνικά χαρακτηριστικά
SPC-F0X7R
MODEL
ΑΝΤΙΚΕΙΜΕΝΟMονάδαGP1200R
ΧΩΡΗΤΙΚΟΤΗΤΑ ΥΔΡΟΣΚΑΦΟΥΣ
Μέγιστος αριθμός ατόμων επάνω στο
σκάφοςΑριθμός ατόμων2
Μέγιστη ικανότητα φορτίουkg (lb)160 (353)
ΔΙΑΣΤΑΣΕΙΣ
Μήκοςmm (in) 2.930 (115,4)
Πλάτοςmm (in)1.150 (45,3)
Ύψοςmm (in)1.020 (40,2)
Ξηρό βάροςkg (lb) 306 (675)
ΑΠΟΔΟΣΗ
Μέγιστη απόδοσηkW (PS) @ στροφές/λεπτό 114,0 (155)@7.000
Μέγιστη κατανάλωση καυσίμουL/h (US gal/h, Imp gal/h) 64,0 (16,9, 14,1)
Εμβέλεια πλεύσης με μέγιστο άνοιγμα
γκαζιούhr. 0,9
Ταχύτητα συρτής στροφές/λεπτό 1.300–1.400
ΚΙΝΗΤΗΡΑΣ
Τύπος κινητήρα δίχρονος
Αριθμός κυλίνδρων3
Κυλινδρισμός
cm
3 (cu in)1.176 (71,7)
Διάμετρος & διαδρομήmm (in) 80,0 × 78,0 (3,15 × 3,07)
Σχέση συμπίεσης5,9:1
Σύστημα λίπανσης Έγχυση λαδιού
Σύστημα ψύξης Υδρόψυκτο
Σύστημα εκκίνησης Ηλεκτρική μίζα
Σύστημα ανάφλεξης Ψηφιακή ΣΕΑΠ
Σπινθηριστής (μπουζί)BR8ES-11 (NGK)
Διάκενο σπινθηριστήmm (in)1,0–1,1 (0,039–0,043)
Xωρητικότητα μπαταρίαςV-AH12-19
Σύστημα φόρτισης Μαγνητικός σφόνδυλος
ΜΟΝΑΔΑ ΚΙΝΗΣΗΣ
Σύστημα πρόωσης Αντλία εκτόξευσης
Τύπος αντλίας εκτόξευσης Αξονική ροή, μονοφασική
Περιστροφή πτερωτής Αριστερόστροφα (όπως φαίνεται από πίσω)
Μετάδοση Άμεση μετάδοση κίνησης από τον κινητήρα
Γωνία πρόωσης ακροφυσίου πηδαλιουχίας Βαθμός23 + 23
Γωνία ζυγοστάθμισης ακροφυσίου
πηδαλιουχίαςΒαθμός-5, 0, 5, 10, 15
ΚΑΥΣΙΜΟ ΚΑΙ ΛΑΔΙ
Συνιστώμενο καύσιμο Αμόλυβδη βενζίνη
Ελάχιστος αριθμός οκτανίωνPON
RON86
90
Συνιστώμενο λάδι κινητήραYAMALUBE 2-W, ή ισοδύναμο Πιστοποίηση
ΝΜΜΑ TC-W3 λάδι θαλάσσης
Χωρητικότητα ρεζερβουάρ καυσίμου
ΣυνολικάL (US gal, Imp gal) 60 (15,9, 13,2)
ΡεζέρβαL (US gal, Imp gal)10 (2,6, 2,2)
Χωρητικότητα δοχείου λαδιούL (US gal, Imp gal) 5,5 (1,45, 1,21)
UF0X82B0.book Page 48 Friday, August 3, 2001 11:50 AM

4-49
I
HJU01114

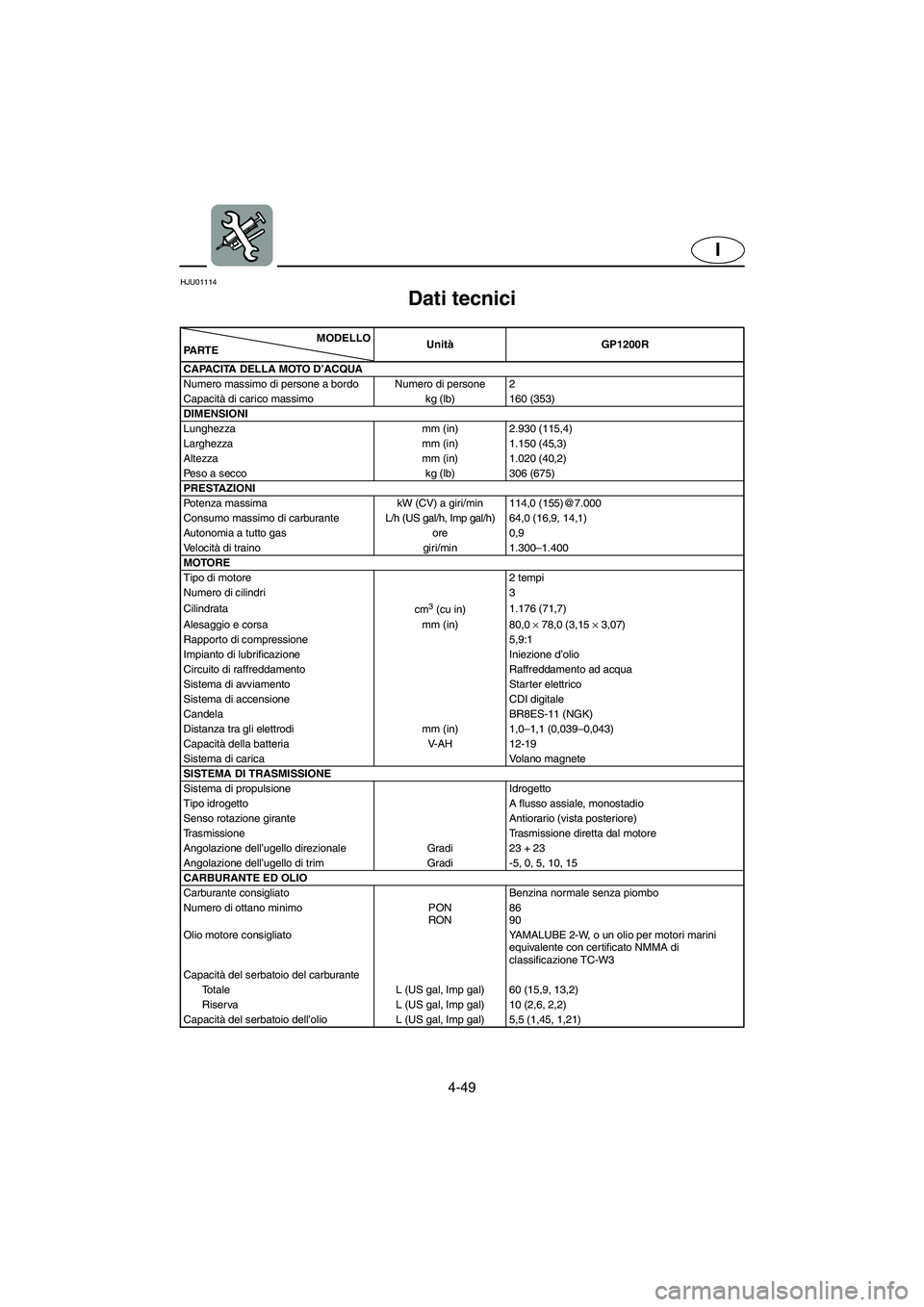

Dati tecnici
SPC-F0X7H
MODELLO
PA R T EUnitàGP1200R
CAPACITA DELLA MOTO D’ACQUA
Numero massimo di persone a bordo Numero di persone 2
Capacità di carico massimo kg (lb) 160 (353)
DIMENSIONI
Lunghezza mm (in) 2.930 (115,4)
Larghezza mm (in) 1.150 (45,3)
Altezza mm (in) 1.020 (40,2)
Peso a secco kg (lb) 306 (675)
PRESTAZIONI
Potenza massima kW (CV) a giri/min 114,0 (155)@7.000
Consumo massimo di carburante L/h (US gal/h, Imp gal/h) 64,0 (16,9, 14,1)
Autonomia a tutto gas ore 0,9
Ve l o c i tà di traino giri/min 1.300–1.400
MOTORE
Tipo di motore 2 tempi
Numero di cilindri 3
Cilindrata
cm
3 (cu in)1.176 (71,7)
Alesaggio e corsa mm (in) 80,0 ×
78,0 (3,15 ×
3,07)
Rapporto di compressione 5,9:1
Impianto di lubrificazione Iniezione d’olio
Circuito di raffreddamento Raffreddamento ad acqua
Sistema di avviamento Starter elettrico
Sistema di accensione CDI digitale
Candela BR8ES-11 (NGK)
Distanza tra gli elettrodi mm (in) 1,0–1,1 (0,039–0,043)
Capacità della batteria V-AH 12-19
Sistema di carica Volano magnete
SISTEMA DI TRASMISSIONE
Sistema di propulsione Idrogetto
Tipo idrogetto A flusso assiale, monostadio
Senso rotazione girante Antiorario (vista posteriore)
Trasmissione Trasmissione diretta dal motore
Angolazione dell’ugello direzionale Gradi 23 + 23
Angolazione dell’ugello di trim Gradi -5, 0, 5, 10, 15
CARBURANTE ED OLIO
Carburante consigliato Benzina normale senza piombo
Numero di ottano minimo PON
RON86
90
Olio motore consigliato YAMALUBE 2-W, o un olio per motori marini
equivalente con certificato NMMA di
classificazione TC-W3
Capacità del serbatoio del carburante
Totale L (US gal, Imp gal) 60 (15,9, 13,2)
Riserva L (US gal, Imp gal) 10 (2,6, 2,2)
Capacità del serbatoio dell’olio L (US gal, Imp gal) 5,5 (1,45, 1,21)
UF0X82B0.book Page 49 Friday, August 3, 2001 11:50 AM

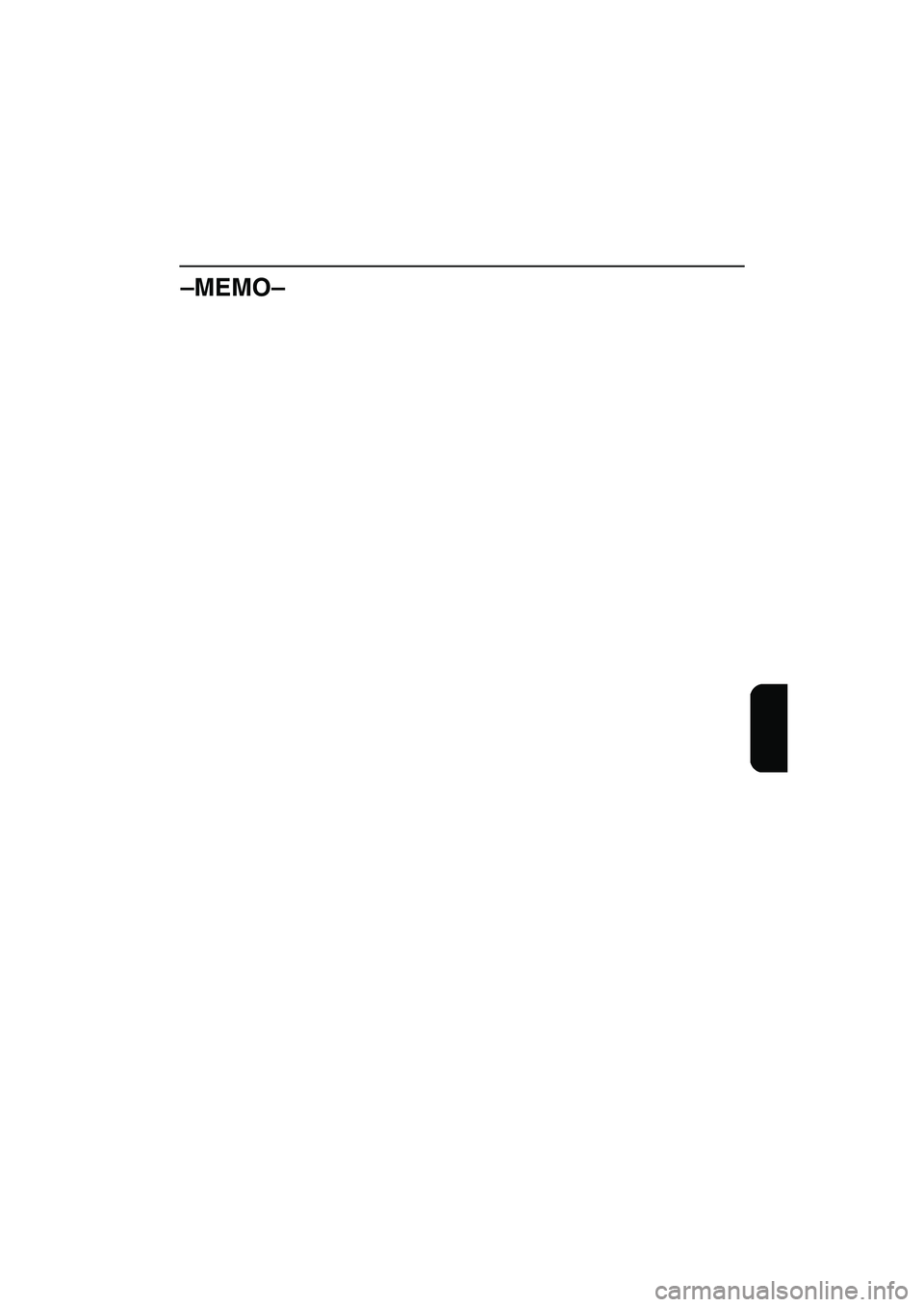

–MEMO–
UF0X82B0.book Page 50 Friday, August 3, 2001 11:50 AM

P
PJU01115
PROCEDIMENTOS
PARA DIAGNÓSTICO
DE ANOMALIAS E DE
EMERGÊNCIA
Diagnóstico de anomalias .......................... 5-1
Tabela de diagnóstico de anomalias ......... 5-1
Procedimentos de emergência ................ 5-11
Limpeza da tomada de admissão do
jacto e da turbina ..................................... 5-11
Arranque com bateria auxiliar ................. 5-13
Reboque do veículo ................................ 5-17
Submersão do veículo ............................. 5-19
UF0X82B0.book Page 1 Friday, August 3, 2001 11:50 AM

IGR
5
RJU01115

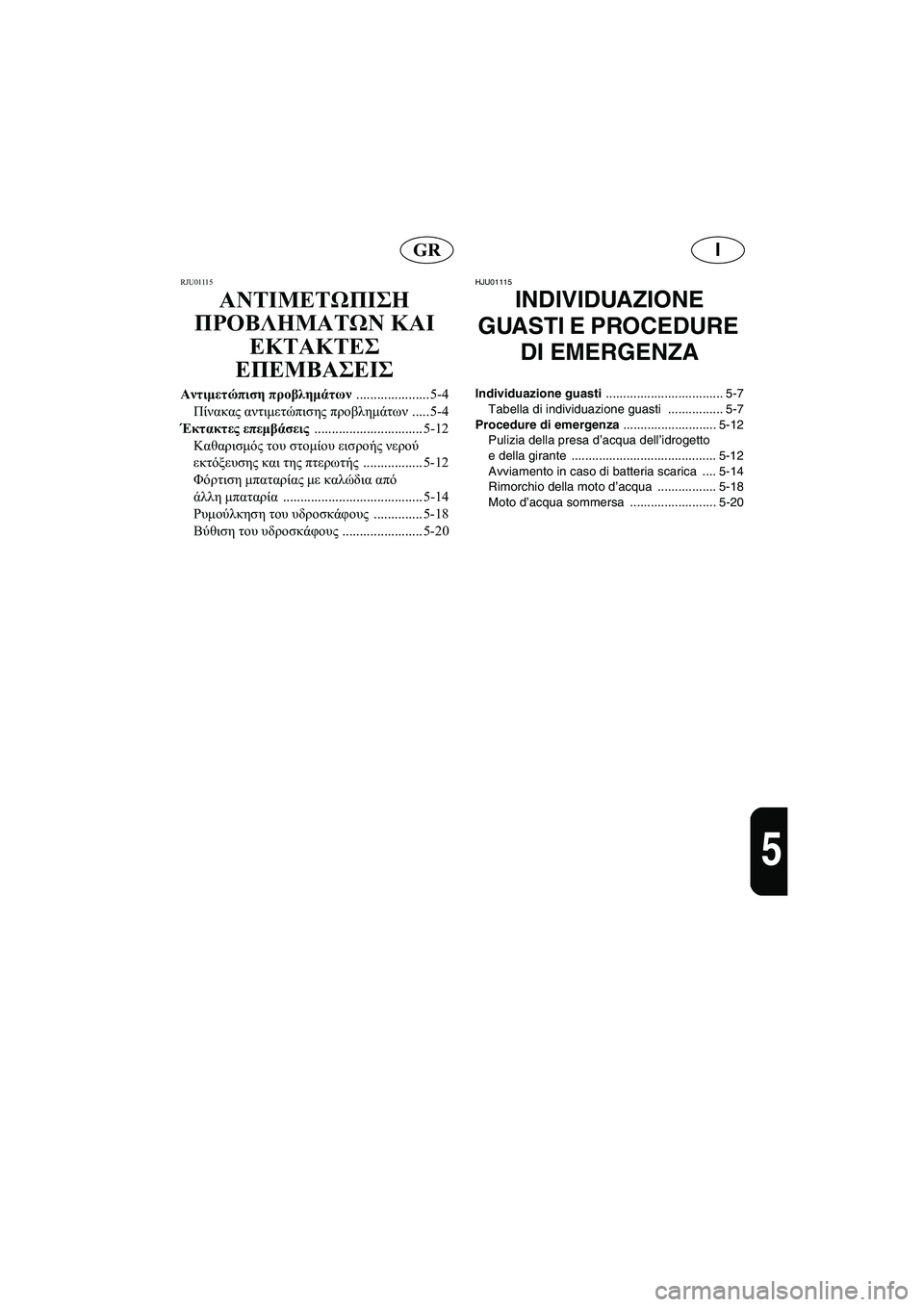

ΑΝΤΙΜΕΤΩΠΙΣΗ
ΠΡΟΒΛΗΜΑΤΩΝ ΚΑΙ
ΕΚΤΑΚΤΕΣ
ΕΠΕΜΒΑΣΕΙΣ
Αντιμετώπιση προβλημάτων
..................... 5-4
Πίνακας αντιμετώπισης προβλημάτων ..... 5-4
Έκτακτες επεμβάσεις ............................... 5-12
Καθαρισμός του στομίου εισροής νερού
εκτόξευσης και της πτερωτής ................. 5-12
Φόρτιση μπαταρίας με καλώδια από
άλλη μπαταρία ........................................ 5-14
Ρυμούλκηση του υδροσκάφους .............. 5-18
Βύθιση του υδροσκάφους ....................... 5-20
HJU01115
INDIVIDUAZIONE
GUASTI E PROCEDURE
DI EMERGENZA
Individuazione guasti .................................. 5-7
Tabella di individuazione guasti ................ 5-7
Procedure di emergenza ........................... 5-12
Pulizia della presa d’acqua dell’idrogetto
e della girante .......................................... 5-12
Avviamento in caso di batteria scarica .... 5-14
Rimorchio della moto d’acqua ................. 5-18
Moto d’acqua sommersa ......................... 5-20
UF0X82B0.book Page 2 Friday, August 3, 2001 11:50 AM

5-1
P
PJU01116

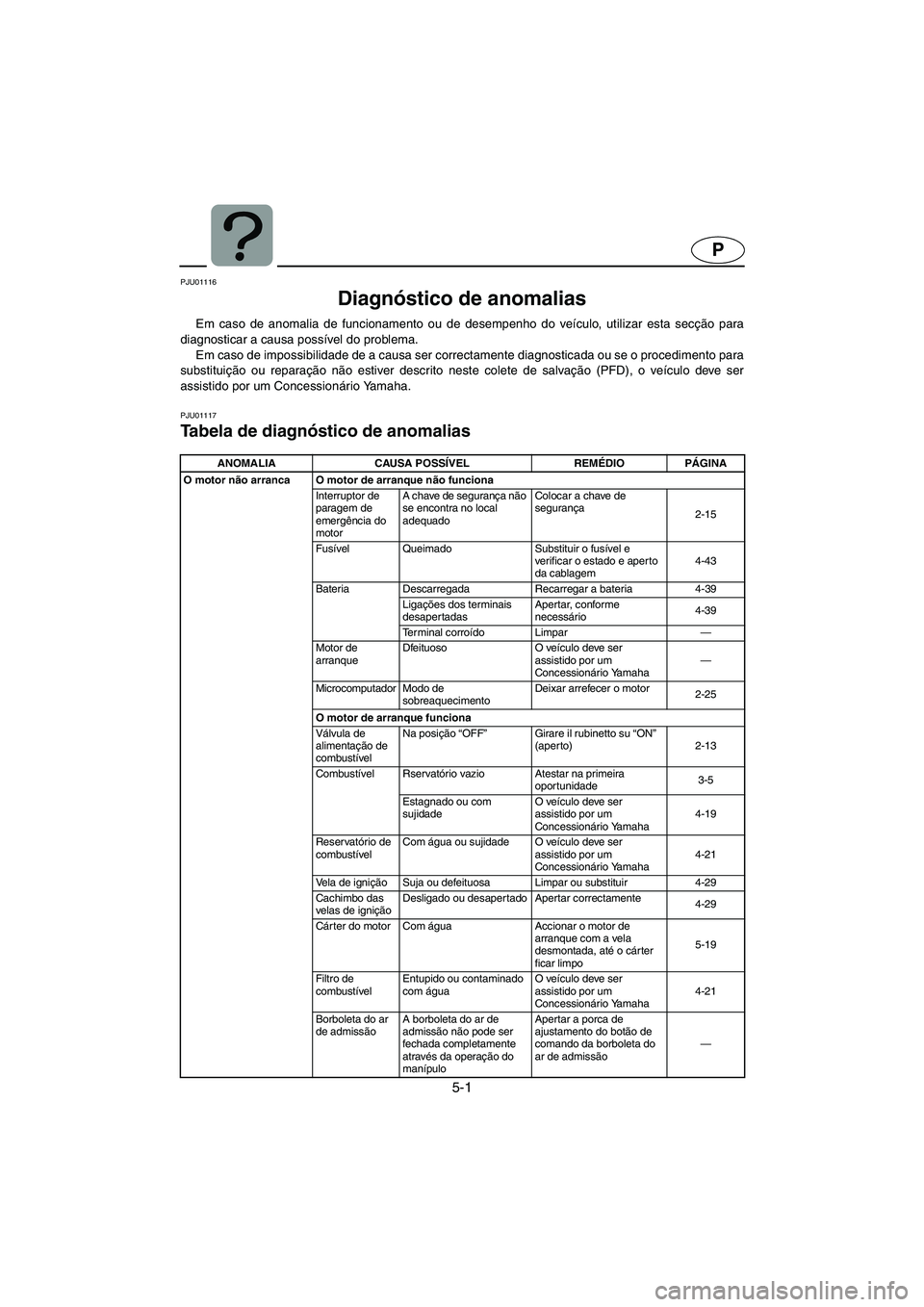

Diagnóstico de anomalias
Em caso de anomalia de funcionamento ou de desempenho do veículo, utilizar esta secção para
diagnosticar a causa possível do problema.
Em caso de impossibilidade de a causa ser correctamente diagnosticada ou se o procedimento para
substituição ou reparação não estiver descrito neste colete de salvação (PFD), o veículo deve ser
assistido por um Concessionário Yamaha.
PJU01117
Tabela de diagnóstico de anomalias
TBC-F0X7PANOMALIA CAUSA POSSÍVEL REMÉDIO PÁGINA
O motor não arranca O motor de arranque não funciona
Interruptor de
paragem de
emergência do
motorA chave de segurança não
se encontra no local
adequadoColocar a chave de
segurança
2-15
Fusível Queimado Substituir o fusível e
verificar o estado e aperto
da cablagem4-43
Bateria Descarregada Recarregar a bateria 4-39
Ligações dos terminais
desapertadasApertar, conforme
necessário4-39
Te r m i n a l c o r r oído Limpar—
Motor de
arranqueDfeituoso O veículo deve ser
assistido por um
Concessionário Yamaha—
Microcomputador Modo de
sobreaquecimentoDeixar arrefecer o motor
2-25
O motor de arranque funciona
Válvula de
alimentação de
combustívelNa posição “OFF”Girare il rubinetto su “ON”
(aper to) 2-13
Combustível Rser vatório vazio Atestar na primeira
oportunidade3-5
Estagnado ou com
sujidadeO veículo deve ser
assistido por um
Concessionário Yamaha4-19
Reservatório de
combustívelCom água ou sujidade O veículo deve ser
assistido por um
Concessionário Yamaha4-21
Vela de ignição Suja ou defeituosa Limpar ou substituir 4-29
Cachimbo das
velas de igniçãoDesligado ou desapertado Apertar correctamente
4-29
Cárter do motor Com água Accionar o motor de
arranque com a vela
desmontada, até o cárter
ficar limpo5-19
Filtro de
combustívelEntupido ou contaminado
com águaO veículo deve ser
assistido por um
Concessionário Yamaha4-21
Borboleta do ar
de admissãoA borboleta do ar de
admissão não pode ser
fechada completamente
através da operação do
manípuloApertar a porca de
ajustamento do botão de
comando da borboleta do
ar de admissão—
UF0X82B0.book Page 1 Friday, August 3, 2001 11:50 AM

5-2
P
Funcionamento
irregular do motor ou o
motor pára
inesperadamenteCombustível Rser vatório vazio Atestar na primeira
oportunidade3-5
Estagnado ou com
sujidadeO veículo deve ser
assistido por um
Concessionário Yamaha4-19
Borboleta do ar
de admissãoAlavanca deslocada para
a posição ONColocar na posição original
2-15
Filtro de
combustívelEntupido ou contaminado
com águaO veículo deve ser
assistido por um
Concessionário Yamaha4-21
Reservatório de
combustívelCom água ou sujidade O veículo deve ser
assistido por um
Concessionário Yamaha4-21
Vela de ignição Suja ou defeituosa Substituir 4-29
Classe térmica incorrecta Substituir 4-29
Folga incorrecta Afinar 4-29
Cachimbo das
velas de igniçãoDesapertados Apertar correctamente 4-29
Fissurado, empenado ou
danificadoSubstituir
—
Cablagem
eléctricaLigação desapertada Apertar ou ligar
correctamente—
Carburador Afinação incorrecta do
ralentiAfinar ralenti
4-41
Entupido O veículo deve ser
assistido por um
Concessionário Yamaha—
Luz avisadora ou
indicador a piscarReservatório de
combustívelRservatório vazio Atestar na primeira
oportunidade3-5
Nível de óleo do
motorRservatório vazio Atestar imediatamente 3-7
Filtro de óleo entupido Limpar 4-23
Sobreaquecimen
to do motorTomada de admissão do
jacto entupidaLimpar
5-11
Anomalia no sensor de
temperatura da águaO veículo deve ser
assistido por um
Concessionário Yamaha2-25
Te n são da
bateria baixaTe n são da bateria baixa Recarregar a bateria 4-39
Terminais da bateria
ligados incorrectamenteApertar correctamente
4-39 ANOMALIA CAUSA POSSÍVEL REMÉDIO PÁGINA
UF0X82B0.book Page 2 Friday, August 3, 2001 11:50 AM

5-3
P

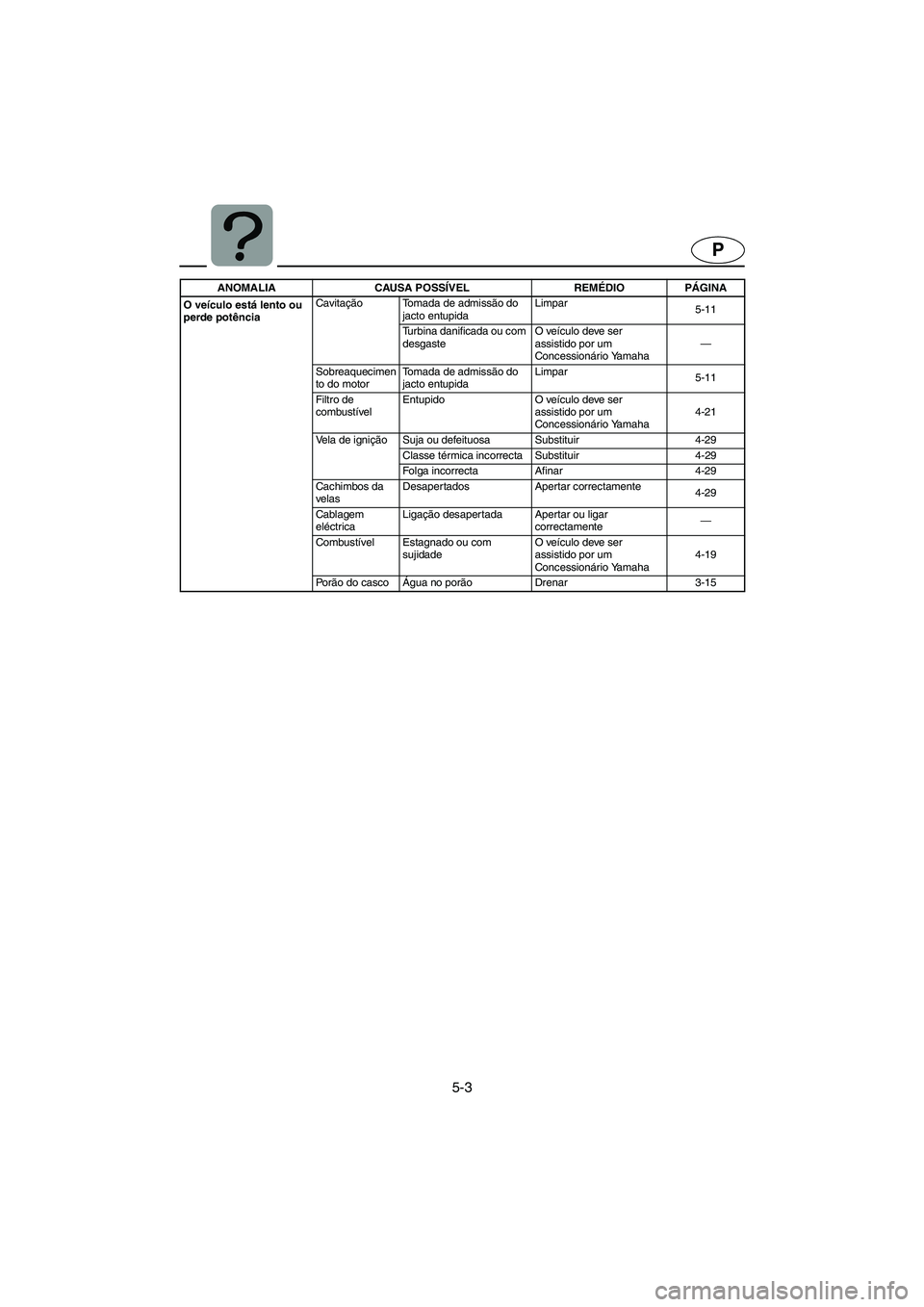

O veículo está lento ou
perde potênciaCavitação Tomada de admissão do
jacto entupidaLimpar
5-11
Turbina danificada ou com
desgasteO veículo deve ser
assistido por um
Concessionário Yamaha—
Sobreaquecimen
to do motorTomada de admissão do
jacto entupidaLimpar
5-11
Filtro de
combustívelEntupido O veículo deve ser
assistido por um
Concessionário Yamaha4-21
Vela de ignição Suja ou defeituosa Substituir 4-29
Classe térmica incorrecta Substituir 4-29
Folga incorrecta Afinar 4-29
Cachimbos da
velasDesapertados Apertar correctamente
4-29
Cablagem
eléctricaLigação desapertada Apertar ou ligar
correctamente—
Combustível Estagnado ou com
sujidadeO veículo deve ser
assistido por um
Concessionário Yamaha4-19
Po rão do cascoÁgua no porão Drenar 3-15 ANOMALIA CAUSA POSSÍVEL REMÉDIO PÁGINA
UF0X82B0.book Page 3 Friday, August 3, 2001 11:50 AM

5-4
GR
RJU01116

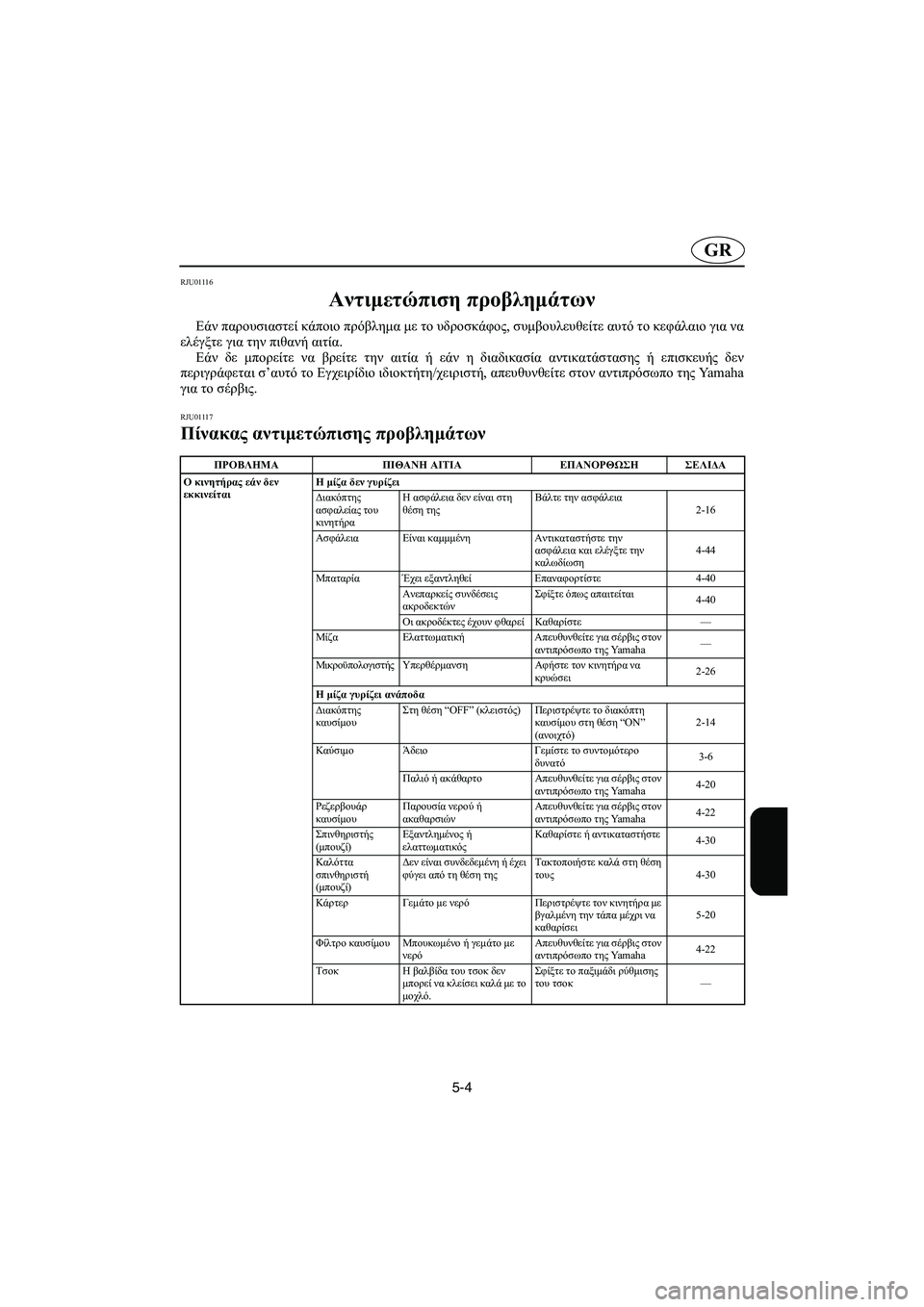

Αντιμετώπιση προβλημάτων
Εάν παρουσιαστεί κάποιο πρόβλημα με το υδροσκάφος, συμβουλευθείτε αυτό το κεφάλαιο για να
ελέγξτε για την πιθανή αιτία.
Εάν δε μπορείτε να βρείτε την αιτία ή εάν η διαδικασία αντικατάστασης ή επισκευής δεν
περιγράφεται σ’αυτό το Εγχειρίδιο ιδιοκτήτη/χειριστή, απευθυνθείτε στον αντιπρόσωπο της Ya m a h a
για το σέρβις.
RJU01117
Πίνακας αντιμετώπισης προβλημάτων TBC-F0X7RΠΡΟΒΛΗΜΑ ΠΙΘΑΝΗ ΑΙΤΙΑ ΕΠΑΝΟΡΘΩΣΗ ΣΕΛΙΔΑ
Ο κινητήρας εάν δεν
εκκινείταιΗ μίζα δεν γυρίζει
Διακόπτης
ασφαλείας του
κινητήραΗ ασφάλεια δεν είναι στη
θέση τηςΒάλτε την ασφάλεια
2-16
Ασφάλεια Είναι καμμμένη Αντικαταστήστε την
ασφάλεια και ελέγξτε την
καλωδίωση4-44
Μπαταρία Έχει εξαντληθεί Επαναφορτίστε4-40
Ανεπαρκείς συνδέσεις
ακροδεκτώνΣφίξτε όπως απαιτείται
4-40
Οι ακροδέκτες έχουν φθαρεί Καθαρίστε—
Μίζα Ελαττωματική Απευθυνθείτε για σέρβις στον
αντιπρόσωπο της Yamaha—
ΜικροϋπολογιστήςΥπερθέρμανση Αφήστε τον κινητήρα να
κρυώσει2-26
Η μίζα γυρίζει ανάποδα
Διακόπτης
καυσίμουΣτη θέση “OFF” (κλειστός)Περιστρέψτε το διακόπτη
καυσίμου στη θέση “ON”
(ανοιχτό)2-14
Καύσιμο Άδειο Γεμίστε το συντομότερο
δυνατό3-6
Παλιό ή ακάθαρτο Απευθυνθείτε για σέρβις στον
αντιπρόσωπο της Yamaha4-20
Ρεζερβουάρ
καυσίμουΠαρουσία νερού ή
ακαθαρσιώνΑπευθυνθείτε για σέρβις στον
αντιπρόσωπο της Yamaha4-22
Σπινθηριστής
(μπουζί)Εξαντλημένος ή
ελαττωματικόςΚαθαρίστε ή αντικαταστήστε
4-30
Καλόττα
σπινθηριστή
(μπουζί)Δεν είναι συνδεδεμένη ή έχει
φύγει από τη θέση τηςΤακτοποιήστε καλά στη θέση
τους4-30
Κάρτερ Γεμάτο με νερό Περιστρέψτε τον κινητήρα με
βγαλμένη την τάπα μέχρι να
καθαρίσει5-20
Φίλτρο καυσίμου Μπουκωμένο ή γεμάτο με
νερόΑπευθυνθείτε για σέρβις στον
αντιπρόσωπο της Yamaha4-22
Τσοκ Η βαλβίδα του τσοκ δεν
μπορεί να κλείσει καλά με το
μοχλό.Σφίξτε το παξιμάδι ρύθμισης
του τσοκ—
UF0X82B0.book Page 4 Friday, August 3, 2001 11:50 AM

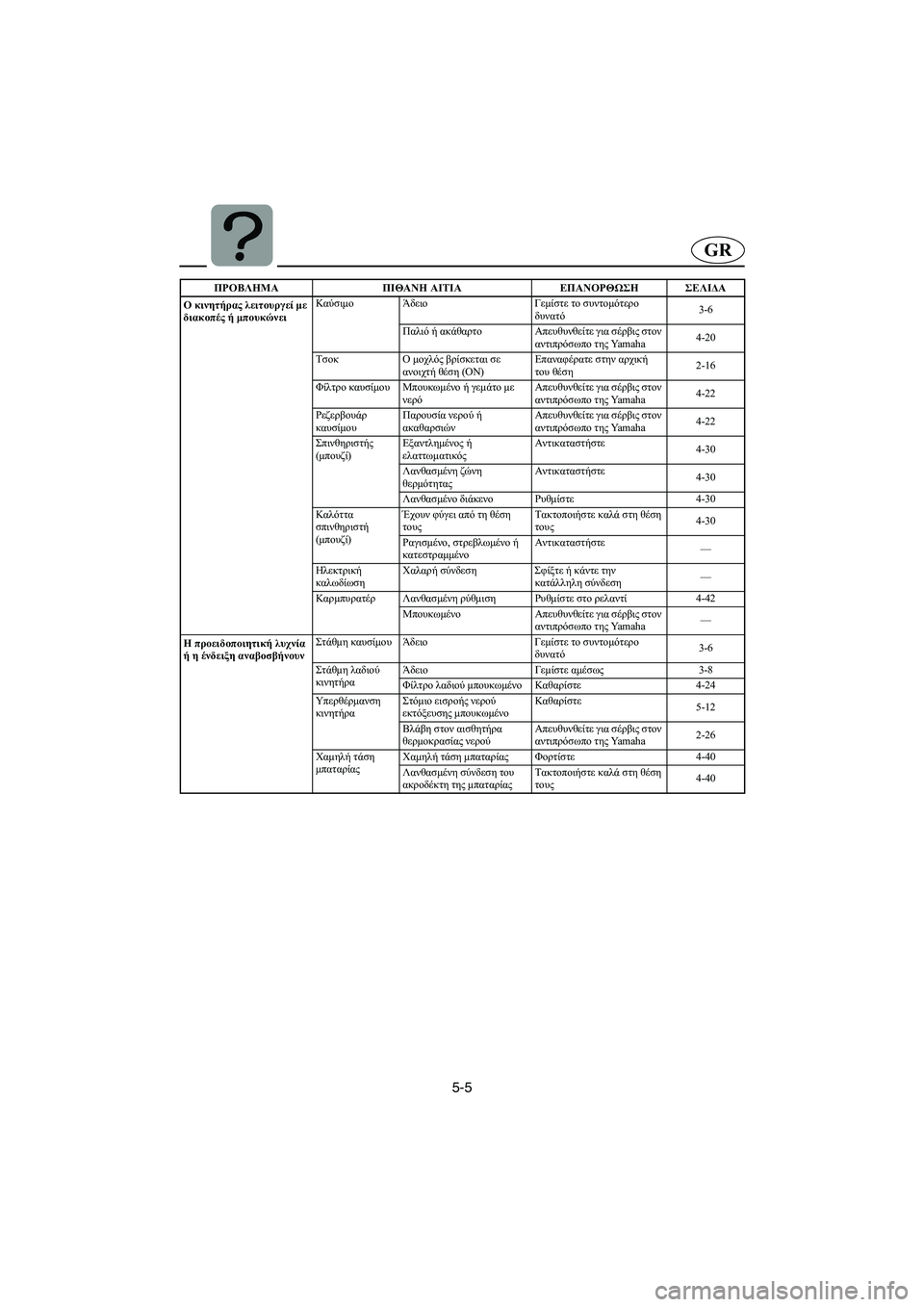

5-5
GR
Ο κινητήρας λειτουργεί με
διακοπές ή μπουκώνειΚαύσιμο Άδειο Γεμίστε το συντομότερο
δυνατό3-6
Παλιό ή ακάθαρτο Απευθυνθείτε για σέρβις στον
αντιπρόσωπο της Yamaha4-20
Τσοκ Ο μοχλός βρίσκεται σε
ανοιχτή θέση (ΟΝ)Επαναφέρατε στην αρχική
του θέση2-16
Φίλτρο καυσίμου Μπουκωμένο ή γεμάτο με
νερόΑπευθυνθείτε για σέρβις στον
αντιπρόσωπο της Yamaha4-22
Ρεζερβουάρ
καυσίμουΠαρουσία νερού ή
ακαθαρσιώνΑπευθυνθείτε για σέρβις στον
αντιπρόσωπο της Yamaha4-22
Σπινθηριστής
(μπουζί)Εξαντλημένος ή
ελαττωματικόςΑντικαταστήστε
4-30
Λανθασμένη ζώνη
θερμότηταςΑντικαταστήστε
4-30
Λανθασμένο διάκενο Ρυθμίστε4-30
Καλόττα
σπινθηριστή
(μπουζί)Έχουν φύγει από τη θέση
τουςΤακτοποιήστε καλά στη θέση
τους4-30
Ραγισμένο, στρεβλωμένο ή
κατεστραμμένοΑντικαταστήστε
—
Ηλεκτρική
καλωδίωσηΧαλαρή σύνδεση Σφίξτε ή κάντε την
κατάλληλη σύνδεση—
Καρμπυρατέρ Λανθασμένη ρύθμιση Ρυθμίστε στο ρελαντί4-42
Μπουκωμένο Απευθυνθείτε για σέρβις στον
αντιπρόσωπο της Yamaha—
Η προειδοποιητική λυχνία
ή η ένδειξη αναβοσβήνουνΣτάθμη καυσίμου Άδειο Γεμίστε το συντομότερο
δυνατό3-6
Στάθμη λαδιού
κινητήραΆδειο Γεμίστε αμέσως3-8
Φίλτρο λαδιού μπουκωμένο Καθαρίστε4-24
Υπερθέρμανση
κινητήραΣτόμιο εισροής νερού
εκτόξευσης μπουκωμένοΚαθαρίστε
5-12
Βλάβη στον αισθητήρα
θερμοκρασίας νερούΑπευθυνθείτε για σέρβις στον
αντιπρόσωπο της Yamaha2-26
Χαμηλή τάση
μπαταρίαςΧαμηλή τάση μπαταρίας Φορτίστε4-40
Λανθασμένη σύνδεση του
ακροδέκτη της μπαταρίαςΤακτοποιήστε καλά στη θέση
τους4-40 ΠΡΟΒΛΗΜΑ ΠΙΘΑΝΗ ΑΙΤΙΑ ΕΠΑΝΟΡΘΩΣΗ ΣΕΛΙΔΑ
UF0X82B0.book Page 5 Friday, August 3, 2001 11:50 AM
