Page 151 of 250

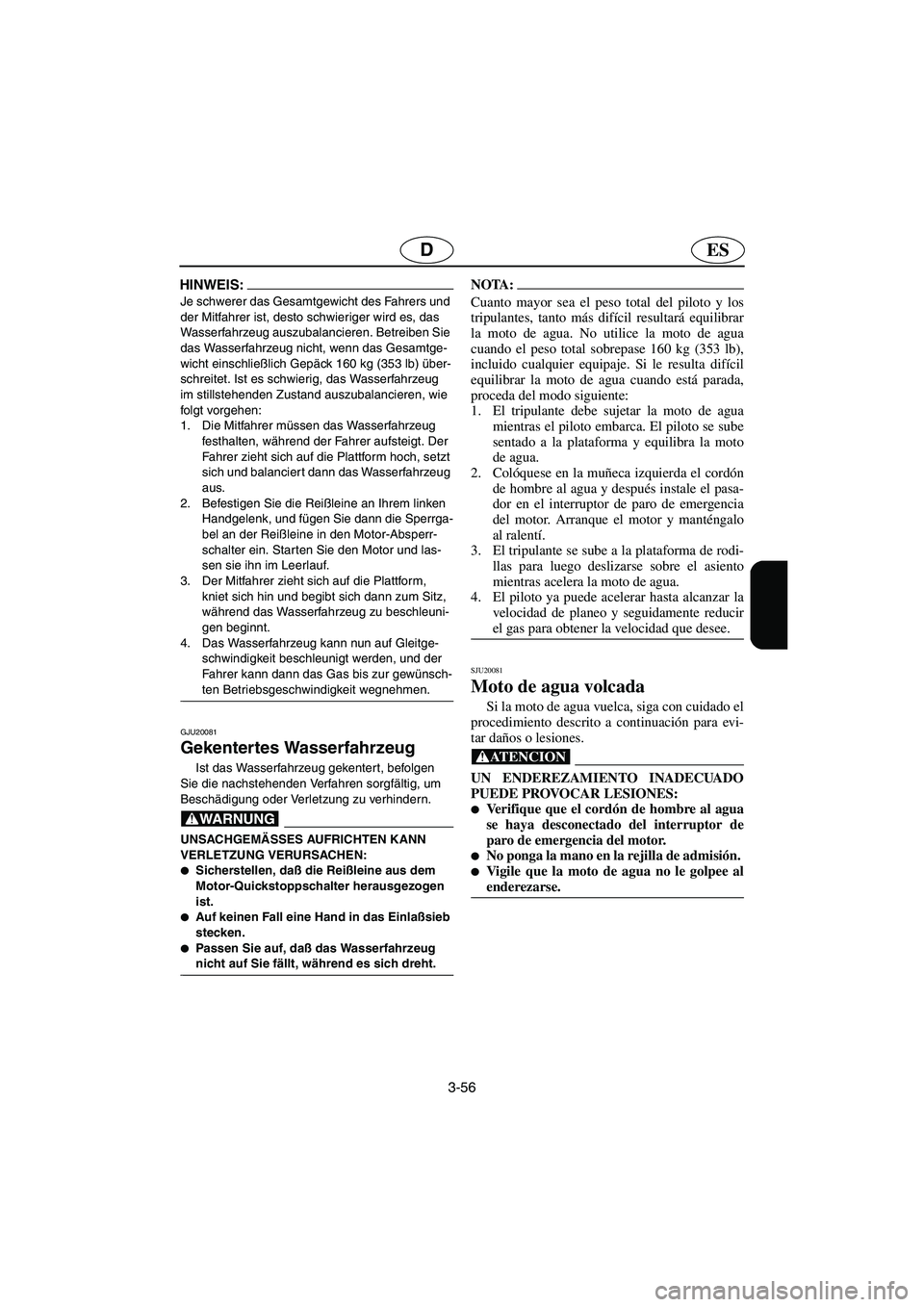

3-56
ESD
HINWEIS:@ Je schwerer das Gesamtgewicht des Fahrers und
der Mitfahrer ist, desto schwieriger wird es, das
Wasserfahrzeug auszubalancieren. Betreiben Sie
das Wasserfahrzeug nicht, wenn das Gesamtge-
wicht einschließlich Gepäck 160 kg (353 lb) über-
schreitet. Ist es schwierig, das Wasserfahrzeug
im stillstehenden Zustand auszubalancieren, wie
folgt vorgehen:
1. Die Mitfahrer müssen das Wasserfahrzeug
festhalten, während der Fahrer aufsteigt. Der
Fahrer zieht sich auf die Plattform hoch, setzt
sich und balanciert dann das Wasserfahrzeug
aus.
2. Befestigen Sie die Reißleine an Ihrem linken
Handgelenk, und fügen Sie dann die Sperrga-
bel an der Reißleine in den Motor-Absperr-
schalter ein. Star ten Sie den Motor und las-
sen sie ihn im Leerlauf.
3. Der Mitfahrer zieht sich auf die Plattform,
kniet sich hin und begibt sich dann zum Sitz,
während das Wasserfahrzeug zu beschleuni-
gen beginnt.
4. Das Wasserfahrzeug kann nun auf Gleitge-
schwindigkeit beschleunigt werden, und der
Fahrer kann dann das Gas bis zur gewünsch-
ten Betriebsgeschwindigkeit wegnehmen.
@
GJU20081
Gekentertes Wasserfahrzeug
Ist das Wasserfahrzeug gekentert, befolgen
Sie die nachstehenden Verfahren sorgfältig, um
Beschädigung oder Verletzung zu verhindern.
@ UNSACHGEMÄSSES AUFRICHTEN KANN
VERLETZUNG VERURSACHEN:
Sicherstellen, daß die Reißleine aus dem
Motor-Quickstoppschalter herausgezogen
ist.
Auf keinen Fall eine Hand in das Einlaßsieb
stecken.
Passen Sie auf, daß das Wasserfahrzeug
nicht auf Sie fällt, während es sich dreht.
@
NOTA:@ Cuanto mayor sea el peso total del piloto y los
tripulantes, tanto más difícil resultará equilibrar
la moto de agua. No utilice la moto de agua
cuando el peso total sobrepase 160 kg (353 lb),
incluido cualquier equipaje. Si le resulta difícil
equilibrar la moto de agua cuando está parada,
proceda del modo siguiente:
1. El tripulante debe sujetar la moto de agua
mientras el piloto embarca. El piloto se sube
sentado a la plataforma y equilibra la moto
de agua.
2. Colóquese en la muñeca izquierda el cordón
de hombre al agua y después instale el pasa-
dor en el interruptor de paro de emergencia
del motor. Arranque el motor y manténgalo
al ralentí.
3. El tripulante se sube a la plataforma de rodi-
llas para luego deslizarse sobre el asiento
mientras acelera la moto de agua.
4. El piloto ya puede acelerar hasta alcanzar la
velocidad de planeo y seguidamente reducir
el gas para obtener la velocidad que desee.
@
SJU20081
Moto de agua volcada
Si la moto de agua vuelca, siga con cuidado el
procedimiento descrito a continuación para evi-
tar daños o lesiones.
@ UN ENDEREZAMIENTO INADECUADO
PUEDE PROVOCAR LESIONES:
Verifique que el cordón de hombre al agua
se haya desconectado del interruptor de
paro de emergencia del motor.
No ponga la mano en la rejilla de admisión. Vigile que la moto de agua no le golpee al
enderezarse.
@
UF1G80A0.book Page 56 Thursday, December 19, 2002 4:18 PM
Page 152 of 250

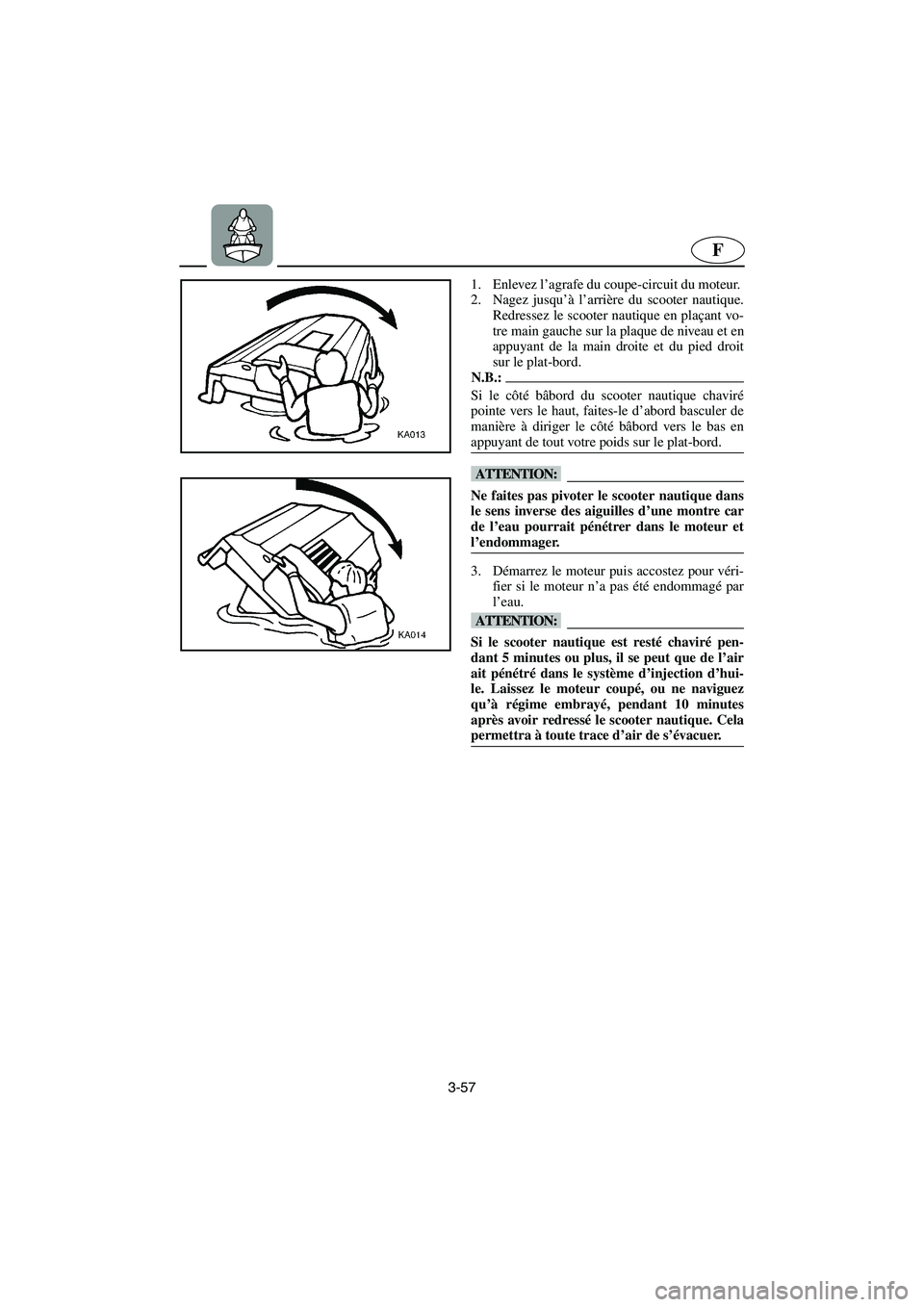

3-57
F
1. Enlevez l’agrafe du coupe-circuit du moteur.
2. Nagez jusqu’à l’arrière du scooter nautique.
Redressez le scooter nautique en plaçant vo-
tre main gauche sur la plaque de niveau et en
appuyant de la main droite et du pied droit
sur le plat-bord.
N.B.:@ Si le côté bâbord du scooter nautique chaviré
pointe vers le haut, faites-le d’abord basculer de
manière à diriger le côté bâbord vers le bas en
appuyant de tout votre poids sur le plat-bord.
@
@ Ne faites pas pivoter le scooter nautique dans
le sens inverse des aiguilles d’une montre car
de l’eau pourrait pénétrer dans le moteur et
l’endommager.
@
3. Démarrez le moteur puis accostez pour véri-
fier si le moteur n’a pas été endommagé par
l’eau.
@ Si le scooter nautique est resté chaviré pen-
dant 5 minutes ou plus, il se peut que de l’air
ait pénétré dans le système d’injection d’hui-
le. Laissez le moteur coupé, ou ne naviguez
qu’à régime embrayé, pendant 10 minutes
après avoir redressé le scooter nautique. Cela
permettra à toute trace d’air de s’évacuer.
@
UF1G80A0.book Page 57 Thursday, December 19, 2002 4:18 PM
Page 153 of 250
3-58
ESD
1. Die Sperrgabel aus dem Motor-Quickstopp-
schalter abziehen.
2. Schwimmen Sie zur Rückseite des Wasser-
fahrzeugs. Das Wasserfahrzeug umdrehen,
indem Sie mit Ihrer linken Hand die Gleitplatte
halten, während Sie mit Ihrer rechten Hand
und dem rechten Fuß auf das Dollbord drük-
ken.
HINWEIS:@ Wenn die Backbordseite (links) des gekenter ten
Wasserfahrzeugs nach oben steht, zuerst das
Wasserfahrzeug so kippen, daß die Backbordsei-
te (links) unten ist, indem Sie es mit Ihrem Ge-
wicht am Dollbord nach unten drücken.
@
@ Drehen Sie das Wasserfahrzeug nicht entge-
gen dem Uhrzeigersinn um, andernfalls könn-
te Wasser in den Motor gelangen und Scha-
den verursachen.
@
3. Den Motor starten und dann zum Strand fah-
ren, um den Motor auf Wasserschaden zu
überprüfen.
@ Ist das Fahrzeug 5 Minuten oder länger geken-
tert gewesen, könnte Luft in das Öleinspritz-
system gelangt sein. Lassen Sie den Motor
abgeschaltet oder fahren Sie 10 Minuten lang,
nachdem das Wasserfahrzeug aufgerichtet
wurde, nur mit Schleppgeschwindigkeit. Da-
durch kann eingedrungene Luft abgelassen
werden.
@
1. Retire la pinza del interruptor de paro de
emergencia del motor.
2. Nade hasta la popa de la moto de agua. Le-
vante la moto de agua con la mano izquierda
en la tapa del grupo propulsor mientras em-
puja hacia abajo con la mano y el pie dere-
chos en la regala.
NOTA:@ Si el costado de babor (izquierda) de la moto de
agua volcada se inclina hacia arriba, inclínela
primero de forma que dicho costado de babor
(izquierda) descienda, aplicando su peso sobre la
regala.
@
@ No gire la moto de agua en el sentido contra-
rio al de las agujas del reloj, ya que podría pe-
netrar agua en el motor y averiarlo.
@
3. Arranque el motor y diríjase a tierra para re-
visar el motor y comprobar si el agua ha pro-
ducido daños.
@ Si la moto de agua ha permanecido volcada
durante 5 minutos o más, puede haber pene-
trado aire en el sistema de inyección de aceite.
Deje el motor parado o navegue únicamente a
la velocidad mínima durante 10 minutos des-
pués de enderezar la motor de agua. Con ello
se eliminará el aire.
@
UF1G80A0.book Page 58 Thursday, December 19, 2002 4:18 PM
Page 154 of 250

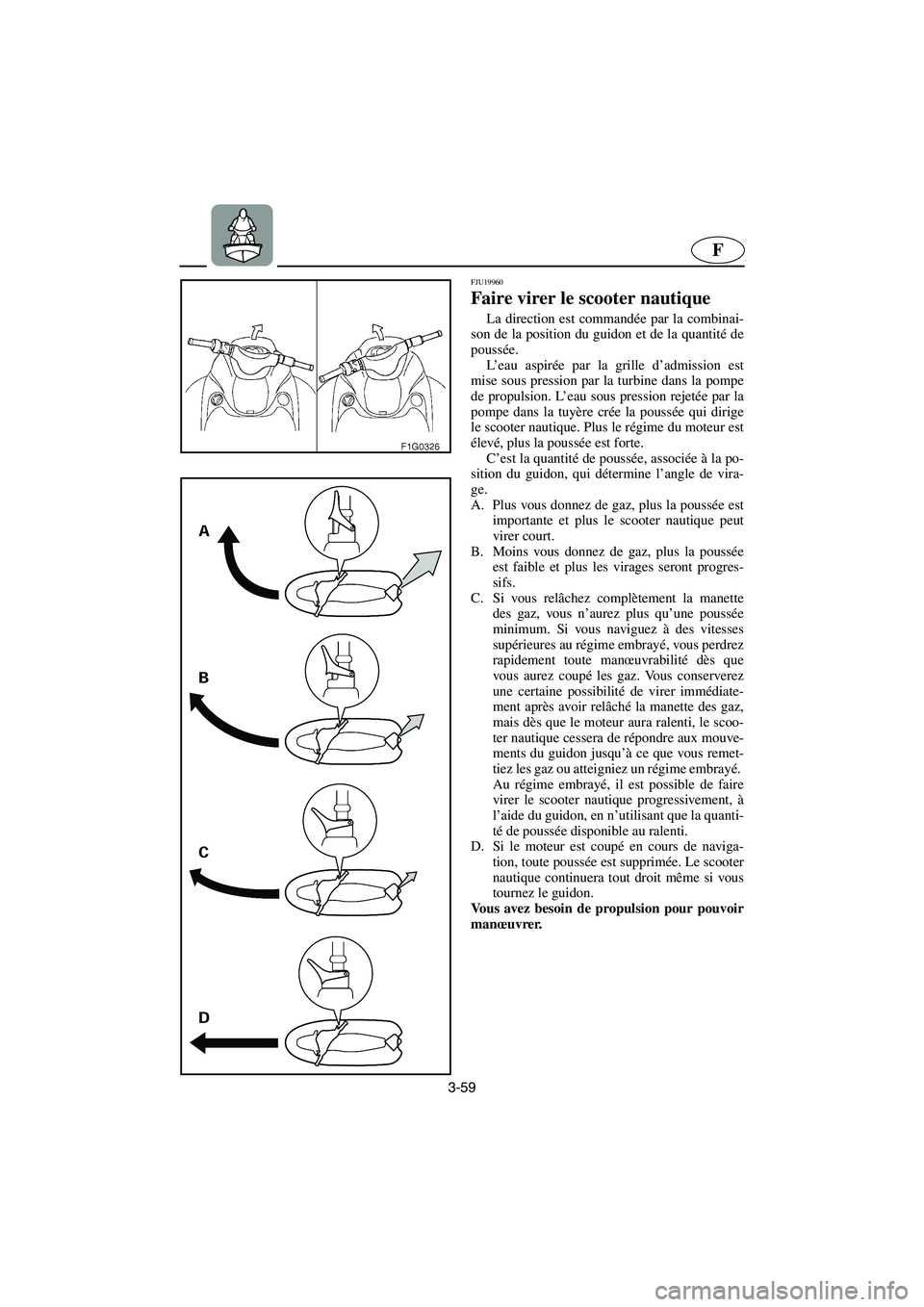

3-59
F
FJU19960
Faire virer le scooter nautique
La direction est commandée par la combinai-
son de la position du guidon et de la quantité de
poussée.
L’eau aspirée par la grille d’admission est
mise sous pression par la turbine dans la pompe
de propulsion. L’eau sous pression rejetée par la
pompe dans la tuyère crée la poussée qui dirige
le scooter nautique. Plus le régime du moteur est
élevé, plus la poussée est forte.
C’est la quantité de poussée, associée à la po-
sition du guidon, qui détermine l’angle de vira-
ge.
A. Plus vous donnez de gaz, plus la poussée est
importante et plus le scooter nautique peut
virer court.
B. Moins vous donnez de gaz, plus la poussée
est faible et plus les virages seront progres-
sifs.
C. Si vous relâchez complètement la manette
des gaz, vous n’aurez plus qu’une poussée
minimum. Si vous naviguez à des vitesses
supérieures au régime embrayé, vous perdrez
rapidement toute manœuvrabilité dès que
vous aurez coupé les gaz. Vous conserverez
une certaine possibilité de virer immédiate-
ment après avoir relâché la manette des gaz,
mais dès que le moteur aura ralenti, le scoo-
ter nautique cessera de répondre aux mouve-
ments du guidon jusqu’à ce que vous remet-
tiez les gaz ou atteigniez un régime embrayé.
Au régime embrayé, il est possible de faire
virer le scooter nautique progressivement, à
l’aide du guidon, en n’utilisant que la quanti-
té de poussée disponible au ralenti.
D. Si le moteur est coupé en cours de naviga-
tion, toute poussée est supprimée. Le scooter
nautique continuera tout droit même si vous
tournez le guidon.
Vous avez besoin de propulsion pour pouvoir
manœuvrer.
UF1G80A0.book Page 59 Thursday, December 19, 2002 4:18 PM
Page 155 of 250

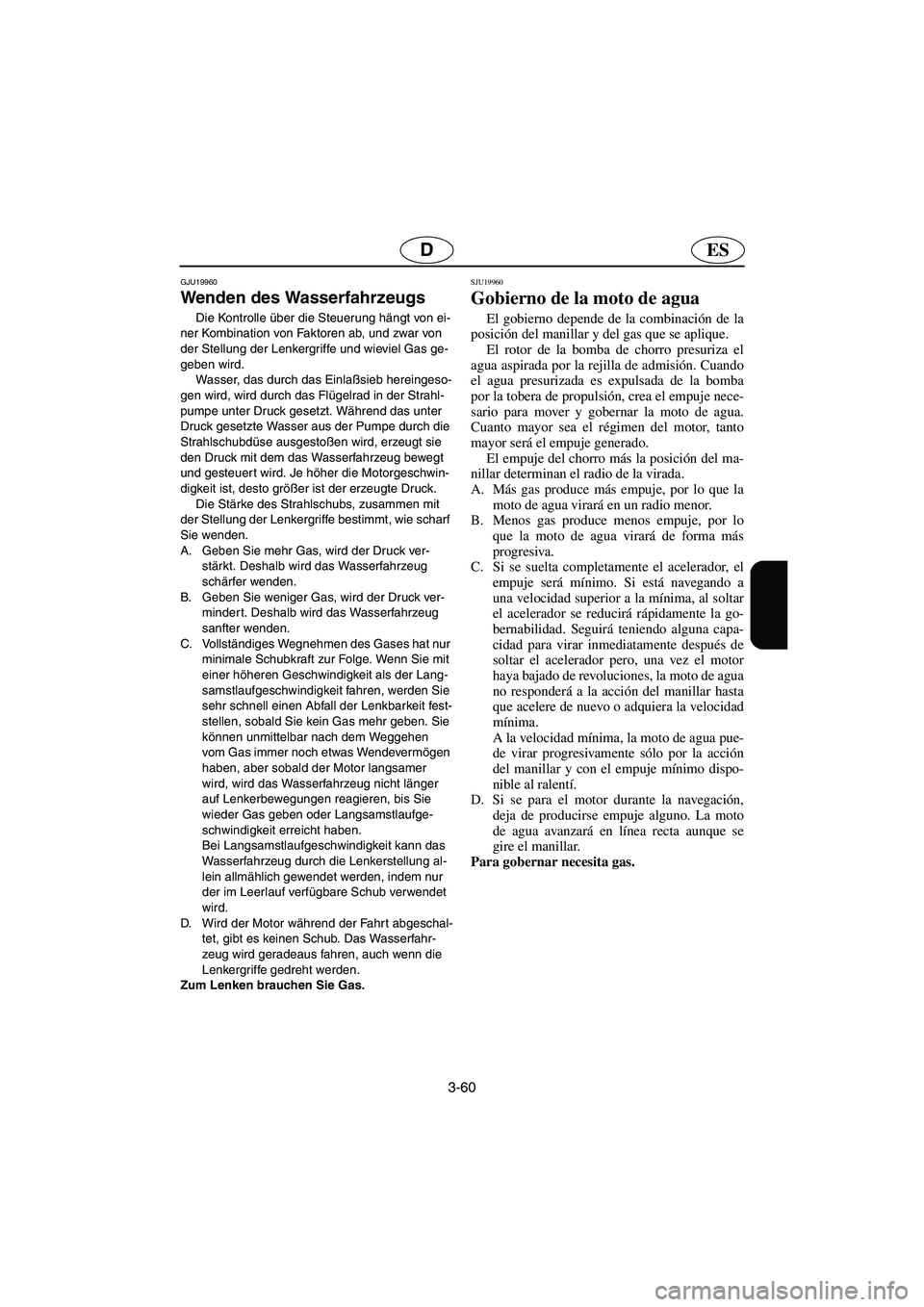

3-60
ESD
GJU19960
Wenden des Wasserfahrzeugs
Die Kontrolle über die Steuerung hängt von ei-
ner Kombination von Faktoren ab, und zwar von
der Stellung der Lenkergriffe und wieviel Gas ge-
geben wird.
Wasser, das durch das Einlaßsieb hereingeso-
gen wird, wird durch das Flügelrad in der Strahl-
pumpe unter Druck gesetzt. Während das unter
Druck gesetzte Wasser aus der Pumpe durch die
Strahlschubdüse ausgestoßen wird, erzeugt sie
den Druck mit dem das Wasserfahrzeug bewegt
und gesteuert wird. Je höher die Motorgeschwin-
digkeit ist, desto größer ist der erzeugte Druck.
Die Stärke des Strahlschubs, zusammen mit
der Stellung der Lenkergriffe bestimmt, wie scharf
Sie wenden.
A. Geben Sie mehr Gas, wird der Druck ver-
stärkt. Deshalb wird das Wasserfahrzeug
schärfer wenden.
B. Geben Sie weniger Gas, wird der Druck ver-
mindert. Deshalb wird das Wasserfahrzeug
sanfter wenden.
C. Vollständiges Wegnehmen des Gases hat nur
minimale Schubkraft zur Folge. Wenn Sie mit
einer höheren Geschwindigkeit als der Lang-
samstlaufgeschwindigkeit fahren, werden Sie
sehr schnell einen Abfall der Lenkbarkeit fest-
stellen, sobald Sie kein Gas mehr geben. Sie
können unmittelbar nach dem Weggehen
vom Gas immer noch etwas Wendevermögen
haben, aber sobald der Motor langsamer
wird, wird das Wasserfahrzeug nicht länger
auf Lenkerbewegungen reagieren, bis Sie
wieder Gas geben oder Langsamstlaufge-
schwindigkeit erreicht haben.
Bei Langsamstlaufgeschwindigkeit kann das
Wasserfahrzeug durch die Lenkerstellung al-
lein allmählich gewendet werden, indem nur
der im Leerlauf verfügbare Schub verwendet
wird.
D. Wird der Motor während der Fahrt abgeschal-
tet, gibt es keinen Schub. Das Wasserfahr-
zeug wird geradeaus fahren, auch wenn die
Lenkergriffe gedreht werden.
Zum Lenken brauchen Sie Gas.
SJU19960
Gobierno de la moto de agua
El gobierno depende de la combinación de la
posición del manillar y del gas que se aplique.
El rotor de la bomba de chorro presuriza el
agua aspirada por la rejilla de admisión. Cuando
el agua presurizada es expulsada de la bomba
por la tobera de propulsión, crea el empuje nece-
sario para mover y gobernar la moto de agua.
Cuanto mayor sea el régimen del motor, tanto
mayor será el empuje generado.
El empuje del chorro más la posición del ma-
nillar determinan el radio de la virada.
A. Más gas produce más empuje, por lo que la
moto de agua virará en un radio menor.
B. Menos gas produce menos empuje, por lo
que la moto de agua virará de forma más
progresiva.
C. Si se suelta completamente el acelerador, el
empuje será mínimo. Si está navegando a
una velocidad superior a la mínima, al soltar
el acelerador se reducirá rápidamente la go-
bernabilidad. Seguirá teniendo alguna capa-
cidad para virar inmediatamente después de
soltar el acelerador pero, una vez el motor
haya bajado de revoluciones, la moto de agua
no responderá a la acción del manillar hasta
que acelere de nuevo o adquiera la velocidad
mínima.
A la velocidad mínima, la moto de agua pue-
de virar progresivamente sólo por la acción
del manillar y con el empuje mínimo dispo-
nible al ralentí.
D. Si se para el motor durante la navegación,
deja de producirse empuje alguno. La moto
de agua avanzará en línea recta aunque se
gire el manillar.
Para gobernar necesita gas.
UF1G80A0.book Page 60 Thursday, December 19, 2002 4:18 PM
Page 156 of 250

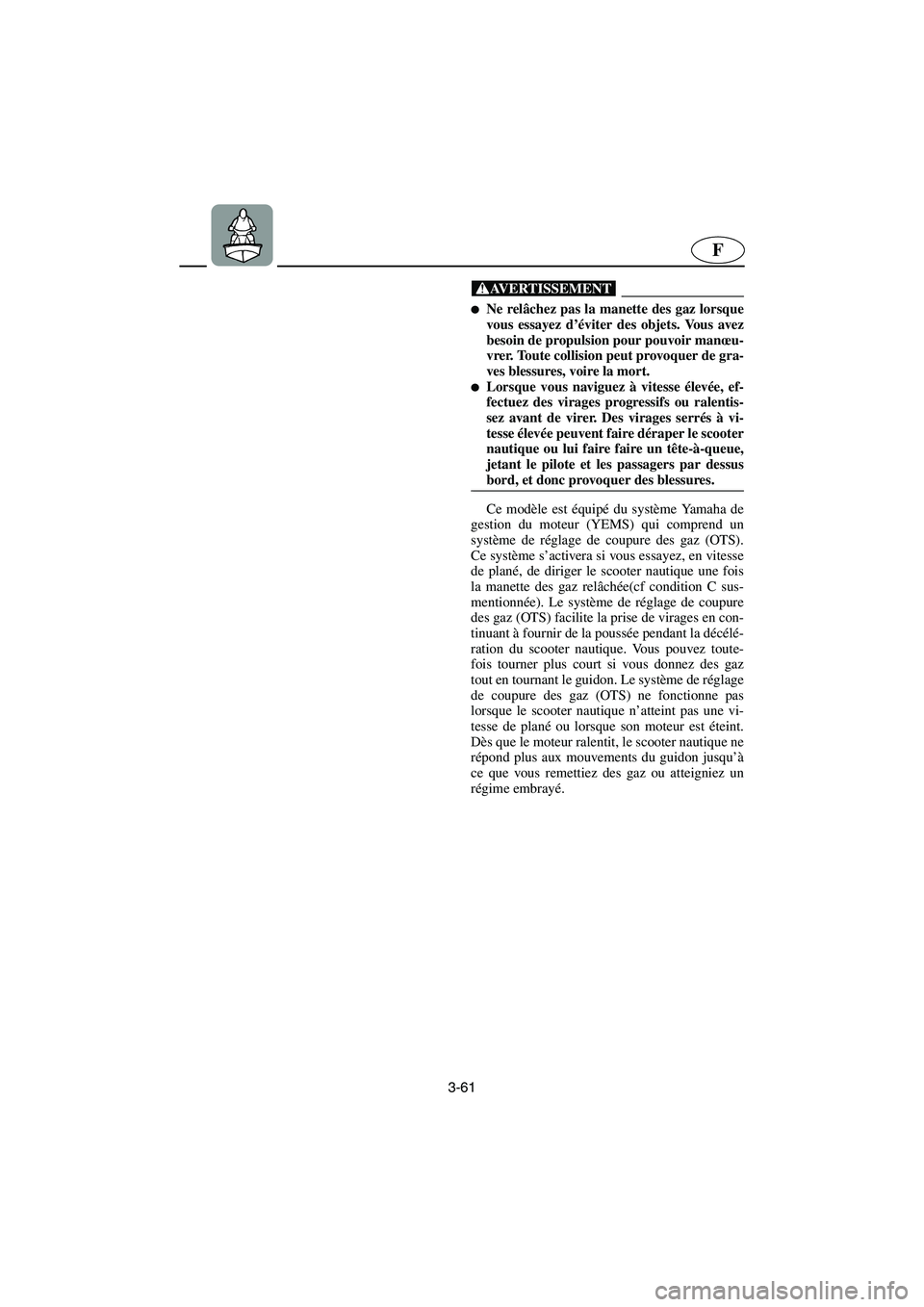

3-61
F
@ Ne relâchez pas la manette des gaz lorsque
vous essayez d’éviter des objets. Vous avez
besoin de propulsion pour pouvoir manœu-
vrer. Toute collision peut provoquer de gra-
ves blessures, voire la mort.
Lorsque vous naviguez à vitesse élevée, ef-
fectuez des virages progressifs ou ralentis-
sez avant de virer. Des virages serrés à vi-
tesse élevée peuvent faire déraper le scooter
nautique ou lui faire faire un tête-à-queue,
jetant le pilote et les passagers par dessus
bord, et donc provoquer des blessures.
@
Ce modèle est équipé du système Yamaha de
gestion du moteur (YEMS) qui comprend un
système de réglage de coupure des gaz (OTS).
Ce système s’activera si vous essayez, en vitesse
de plané, de diriger le scooter nautique une fois
la manette des gaz relâchée(cf condition C sus-
mentionnée). Le système de réglage de coupure
des gaz (OTS) facilite la prise de virages en con-
tinuant à fournir de la poussée pendant la décélé-
ration du scooter nautique. Vous pouvez toute-
fois tourner plus court si vous donnez des gaz
tout en tournant le guidon. Le système de réglage
de coupure des gaz (OTS) ne fonctionne pas
lorsque le scooter nautique n’atteint pas une vi-
tesse de plané ou lorsque son moteur est éteint.
Dès que le moteur ralentit, le scooter nautique ne
répond plus aux mouvements du guidon jusqu’à
ce que vous remettiez des gaz ou atteigniez un
régime embrayé.
UF1G80A0.book Page 61 Thursday, December 19, 2002 4:18 PM
Page 157 of 250
3-62
ESD
@ Den Gashebel nicht loslassen, wenn Sie
versuchen von Hindernissen wegzusteu-
ern—Sie brauchen Gas zum Steuern. Ein
Zusammenstoß könnte zu ernsthaften Ver-
letzungen oder zum Tod führen.
Bei Betrieb mit höherer Geschwindigkeit,
sollten Sie allmähliche Wendungen vollzie-
hen oder langsamer werden, bevor Sie wen-
den. Scharfe Wendungen bei hoher Ge-
schwindigkeit könnten das Wasserfahrzeug
seitlich wegschlittern oder schleudern las-
sen und den Fahrer und die Mitfahrer über
Bord werfen, was Verletzung zur Folge ha-
ben könnte.
@
Dieses Modell ist mit dem Yamaha Engine Ma-
nagement System (YEMS) ausgestattet, welches
ein “Off-Throttle”-Steuerungssystem (OTS) mit
einschließt. Es wird bei Gleitgeschwindigkeit akti-
viert, falls Sie das Wasserfahrzeug steuern wol-
len, nachdem der Gashebel freigegeben worden
ist (siehe Bedingung C oben). Das OTS-System
unterstützt die Wendung, indem es dem Wasser-
fahrzeug weiterhin Schubkraft verleiht, während
es abbremst. Sie können jedoch schärfer wen-
den, wenn Sie Gas geben und dabei die Lenker-
griffe drehen. Das OTS-System wird unterhalb
von Gleitgeschwindigkeit nicht aktiviert oder wenn
der Motor abgestellt ist. Sobald der Motor langsa-
mer wird, wendet das Wasserfahrzeug nicht mehr
aufgrund von Lenkerbewegung, bis wieder Gas
gegeben wird oder Langsamstlaufgeschwingig-
keit erreicht worden ist.
@ No suelte el acelerador cuando trate de evi-
tar objetos—para gobernar necesita gas.
Una colisión puede provocar lesiones gra-
ves o mortales.
Cuando navegue a velocidades altas, vire
progresivamente o reduzca la marcha antes
de virar. Las viradas cerradas a alta veloci-
dad pueden provocar el derrapaje de la
moto de agua o el giro sobre si misma, lan-
zando al piloto y a los tripulantes por la
borda, con el consiguiente riesgo de lesio-
nes.
@
Este modelo incorpora el sistema Yamaha de
gestión del motor (YEMS) que incluye el siste-
ma de gobierno sin gas (OTS). Dicho sistema se
activa a velocidad de planeo, cuando se intenta
virar después de soltar el acelerador (ver condi-
ción C más arriba). El sistema OTS sigue sumi-
nistrando algo de empuje que permitirá virar
mientras la moto de agua desacelera; no obstan-
te, podrá efectuar una virada más cerrada si da
gas al girar el manillar. El sistema OTS no fun-
ciona a velocidades inferiores a la de planeo o
cuando el motor está parado. Cuando el motor
reduzca la marcha, la moto de agua dejará de res-
ponder al manillar hasta que acelere de nuevo o
alcance la velocidad mínima.
UF1G80A0.book Page 62 Thursday, December 19, 2002 4:18 PM
Page 158 of 250
3-63
F
FJU10800
Arrêter le scooter
Ce scooter nautique n’est pas équipé d’un sys-
tème de freinage séparé. Il s’arrête sous l’effet de
la résistance de l’eau une fois que la manette des
gaz a été relâchée. Lorsqu’il est à vitesse maxi-
mum, le scooter s’immobilise en plus ou moins
125 m (410 ft) après relâchement de l’accéléra-
teur et arrêt du moteur, bien que cette distance
puisse varier en fonction de nombreux facteurs
tels que le poids total, les conditions de la surfa-
ce de l’eau et la direction du vent. Le scooter ra-
lentit dès que la manette des gaz est relâchée
mais continue sur sa lancée pendant un certain
temps avant de s’immobiliser. Si vous n’êtes pas
sûr de pouvoir vous arrêter à temps avant de
heurter un obstacle, remettez les gaz et virez
dans une autre direction.
@ Prévoyez une distance d’arrêt suffisante. Réagissez à temps pour éviter les collisions.
Rappelez-vous que les scooters nautiques et
les autres bateaux n’ont pas de freins.
Pilotez de manière défensive, à vitesse de
sécurité, et conservez une distance de sécu-
rité par rapport aux personnes, objets et
autres scooters nautiques, de manière à
avoir le temps de vous arrêter.
Ne coupez pas le moteur lorsque vous ra-
lentissez, au cas où vous auriez besoin de la
puissance du moteur pour éviter un bateau
ou un autre obstacle sur votre route.
@
UF1G80A0.book Page 63 Thursday, December 19, 2002 4:18 PM
Page 159 of 250
3-64
ESD
GJU10800
Anhalten des Wasserfahrzeugs
Das Wasserfahrzeug ist nicht mit einem sepa-
raten Bremssystem ausgestattet. Es wird durch
den Wasserwiderstand angehalten, wenn der
Gashebel losgelassen wird. Aus der Höchstge-
schwindigkeit kommt das Wasserfahrzeug nach
ungefähr 125 m (410 ft) zum Stillstand, nachdem
das Gas weggenommen und der Motor abge-
schaltet worden ist, obwohl diese Strecke auf
Grund einiger Faktoren variieren wird, welche das
Gesamtgewicht, die Bedingungen der Wasser-
oberfläche und die Windrichtung einschließen.
Das Wasserfahrzeug verlangsamt sich unmittel-
bar nach dem Loslassen des Gashebels, wird
aber noch eine Weile dahingleiten, bevor es voll-
ständig stehen bleiben wird. Wenn Sie sich nicht
sicher sind, ob Sie rechtzeitig anhalten können
bevor Sie auf ein Hindernis stoßen, geben Sie
Gas und drehen Sie in eine andere Richtung ab.
@ Lassen Sie für die Anhaltestrecke genü-
gend Spielraum.
Unternehmen Sie rechtzeitig Schritte, um
Kollisionen zu vermeiden. Denken Sie dar-
an, daß Wasserfahrzeuge und andere Boote
keine Bremsen haben.
Fahren Sie defensiv, mit angemessener Ge-
schwindigkeit und halten Sie einen siche-
ren Abstand zu Personen, Gegenständen
und anderen Wasserfahrzeugen, um Ihnen
Zeit zum Anhalten zu geben.
Schalten Sie den Motor nicht aus, wenn Sie
die Geschwindigkeit verringern, für den
Fall, daß Sie die Motorkraft benötigen, um
einem Boot oder anderen Hindernissen, die
Ihnen in den Weg kommen, ausweichen zu
können.
@
SJU10800
Parada de la moto de agua
La moto de agua no dispone de un sistema in-
dependiente de frenos. Se detiene por la resisten-
cia del agua cuando se suelta la manilla del ace-
lerador. Desde la velocidad máxima, la moto de
agua se detiene por completo en aproximada-
mente 125 m (410 ft) una vez se ha soltado el
acelerador y se ha parado el motor, aunque esta
distancia puede variar en función de numerosos
factores como son el peso bruto, el estado de la
superficie del agua y la dirección del viento. La
velocidad de la moto de agua se reduce tan pron-
to como se suelta la manilla del acelerador, pero
seguirá avanzando cierta distancia antes de dete-
nerse por completo. Si no está seguro de poder
parar a tiempo antes de golpear un obstáculo,
aplique gas y vire en otra dirección.
@ Prevea la distancia adecuada para detener-
se.
Actúe con tiempo para evitar colisiones.
Recuerde que las motos de agua y demás
embarcaciones no tienen frenos.
Pilote a la defensiva a velocidades seguras y
manténgase a una distancia prudente de
personas, objetos y otras motos acuáticas
de forma que tenga tiempo para parar.
No pare el motor cuando reduzca la veloci-
dad, por si necesita la fuerza del motor
para evitar a una embarcación o un obstá-
culo que se encuentre en su derrota.
@
UF1G80A0.book Page 64 Thursday, December 19, 2002 4:18 PM
Page 160 of 250
3-65
F
FJU10810
Echouage du scooter
1. Vérifiez qu’il n’y a pas d’obstacles, de ba-
teaux ou de nageurs près de la plage. Relâ-
chez la manette des gaz environ 125 m
(410 ft) avant d’atteindre la zone d’échouage
prévue.
2. Approchez lentement de la plage et coupez
le moteur avant d’atteindre la rive.
N’oubliez pas: vous avez besoin de propul-
sion pour pouvoir manœuvrer.
3. Descendez du scooter et tirez-le sur la plage.
@ De petits cailloux, du sable, du varech et
d’autres débris risquent d’être aspirés dans
l’entrée de la tuyère et d’endommager la tur-
bine. Coupez toujours le moteur et descendez
du scooter avant de l’échouer.
@
FJU10820
Accostage du scooter
1. Vérifiez qu’il n’y a pas d’obstacles, de ba-
teaux ou de nageurs à proximité du scooter.
Réduisez votre vitesse lorsque vous vous
trouvez à plus ou moins 125 m (410 ft) du
quai.
2. Approchez lentement du quai et coupez le
moteur juste avant de le longer.
FJU10830
Navigation sur eau agitée
La force de réception, après un saut, peut pro-
voquer un choc important tant pour le scooter
que pour le pilote et le passager. Le pilote risque
de se cogner la poitrine ou la mâchoire contre la
carrosserie ou le guidon du scooter et de se bles-
ser. Lorsque vous pilotez, ne placez jamais le
menton au dessus du guidon ou les pieds en de-
hors du scooter. Le fait de naviguer sur des eaux
agitées ou de sauter les vagues peut également
fissurer la carrosserie du scooter ou endommager
des pièces internes. Evitez de naviguer sur des
eaux agitées ou dans de mauvaises conditions
météorologiques.
UF1G80A0.book Page 65 Thursday, December 19, 2002 4:18 PM
