YAMAHA GP1300R 2003 ΟΔΗΓΌΣ ΧΡΉΣΗΣ (in Greek)

4-12
IGR
@ Μπορείτε να εξακριβώσετε την κατάσταση της
μπταρίας ελέγχοντας το ειδικό βάρος του
ηλεκτρολύτη. Ωστόσο, μπορείτε να ξέρετε σε τι
κατάσταση βρίσκεται η μπαταρία μετρώντας την
τάση στους δύο ακροδέκτες της. Φορτίστε τη
μπαταρία εάν η τάση είναι μικρότερη από
12 volts.
Συνιστάται ο έλεγχος του ειδικού βάρους και η
φόρτιση της μπαταρίας από έναν αντιπρόσωπο
της Ya m a h a . Εάν κάνετε συντήρηση της
μπαταρίας μόνος σας, διαβάστε καλά και
ακολουθήστε τις οδηγίες που παρέχονται από τη
συσκευή ελέγχου και φόρτισης της μπαταρίας.
@
RJU18800
Καθαρισμός του υδροσκάφους
Καθαρίστε το υδροσκάφος προτού το
αποθηκεύσετε για παρατεταμένο χρονικό
διάστημα.
@ Μην ψεκάζετε εύφλεκτο αντισκωριακό
προϊόν στην επιφάνεια του κινητήρα όταν
αυτός είναι ακόμα ζεστός. Το σπρέι ή το
προωθητικό αέριο μπορεί να αναφλεγούν.
@
1.Πλύντε τη λέμβο, τις χειρολαβές και τη
μονάδα κίνησης με καθαρό νερό.
2.Ξεπλύντε τον κινητήρα και τη σεντίνα με
καθαρό νερό. Σκουπίστε όλα τα νερά και
απομακρύνετε την υγρασία με καθαρά και
στεγνά πανιά.
3.Ψεκάστε εξωτερικά τον κινητήρα με
αντισκωριακό προϊόν ή λιπαντικό.
4.Στιλβώστε τη λέμβο με μη λειαντικό κερί.
5.Καθαρίστε όλα τα εξαρτήματα από βινύλιο
και ελαστικά, όπως τα καθίσματα και τα
στεγανοποιητικά του χώρου του κινητήρα
χρησιμοποιώντας ένα μέσο προστασίας του
βινυλίου. Ειδικό βάρος (για αναφορά):
1,28 σε 20 °C (68 °F)
NOTA :@ Le condizioni della batteria possono essere valu-
tate controllando la densità del liquido. Tuttavia è
possibile farsi un’idea delle condizioni della batte-
ria anche misurando la tensione su ciascuno dei
morsetti. Caricare la batteria se la tensione è infe-
riore a 12 Volt.
Si consiglia di fare controllare la densità del
liquido e di fare caricare la batteria da un conces-
sionario Yamaha. Se si esegue la manutenzione
della batteria da soli, ricordarsi di leggere e di
rispettare le istruzioni fornite insieme al tester per
batterie ed al caricabatteria usati.
@
HJU18800
Pulizia della moto d’acqua
Pulire la moto d’acqua prima di rimessarla per
un lungo periodo di tempo.
@ Non spruzzare prodotti antiruggine infiamma-
bili sulle superfici del motore quando è caldo.
Il prodotto o i gas propellenti potrebbero pren-
dere fuoco.
@
1. Lavare lo scafo, il manubrio e il sistema di tra-
smissione con un getto d’acqua dolce.
2. Sciacquare il motore e la zona della sentina
con acqua dolce. Scaricare tutta l’acqua ed
asciugare l’umidità residua con panni puliti ed
asciutti.
3. Spruzzare un antiruggine o del lubrificante
sulle par ti esterne del motore.
4. Passare sullo scafo una cera non abrasiva.
5. Passare un prodotto protettivo specifico su
tutti i componenti di vinile e di gomma, come
la sella e le guarnizioni del vano motore. Densità del liquido (per riferimento):
1,28 a 20 °C (68 °F)
UF1G80B0.book Page 12 Thursday, December 19, 2002 6:37 PM

4-13
P
PJU10940
Manutenção e ajustamentos
A inspecção periódica, o ajustamento e a lubri-
ficação dos componentes ajudarão a manter o
veículo em bom estado de segurança e de funcio-
namento. A segurança é uma das responsabilida-
des do proprietário do veículo. Os pontos mais
importantes para a inspecção, ajustamento e
lubrificação do veículo encontram-se indicados
nas páginas seguintes.
Consultar um Concessionário Yamaha relativa-
mente a peças de substituição genuínas e com-
ponentes opcionais especialmente desenvolvidos
para o veículo.
Não esquecer que as anomalias ou falhas
resultantes da instalação de peças ou acessórios
não equivalentes em qualidade às peças genuí-
nas Yamaha não são cobertas pela garantia limi-
tada.
@
Desligar sempre o motor (quando solici-
tado expressamente no manual) antes de
efectuar operações de manutenção, de
modo a evitar acidentes ou lesões corpo-
rais resultantes de um arranque inespe-
rado, peças em movimento ou choque
eléctrico. Se o proprietário não estiver fami-
liarizado com os procedimentos de manu-
tenção do veículo, esta deve ser executada
por um Concessionário Yamaha. A manu-
tenção incorrecta dos componentes pode
conduzir à sua falha ou anomalia e condu-
zir a um acidente.

As modificações estruturais ou funcionais
do veículo não aprovadas pela Yamaha
pode provocar falhas de desempenho ou
ruído excessivo ou tornar o veículo inse-
guro para utilização. Contactar um Conces-
sionário Yamaha, antes de realizar
quaisquer modificações.
@
UF1G80B0.book Page 13 Thursday, December 19, 2002 6:37 PM

4-14
IGR
RJU10940
Συντήρηση και ρυθμίσεις
Ο περιοδικός έλεγχος, η ρύθμιση και η
λίπανση θα διατηρήσουν το υδροσκάφος σας
στην πιο ασφαλή και αποδοτική κατάσταση. Η
ασφάλεια είναι υποχρέωση του ιδιοκτήτη του
υδροσκάφους. Τα σημαντικότερα σημεία του
υδροσκάφους για έλεγχο, ρύθμιση και λίπανση
εξηγούνται στις παρακάτω σελίδες.
Απευθυνθείτε στον αντιπρόσωπο της Ya m a h a
για γνήσια ανταλλακτικά και προαιρετικά
εξαρτήματα που έχουν σχεδιαστεί ειδικά για το
υδροσκάφος σας.
Να θυμάστε ότι ζημιές που οφείλονται στην
τοποθέτηση τμημάτων και εξαρτημάτων που δεν
είναι ποιοτικά ισοδύναμα με τα γνήσια
ανταλλακτικά της Ya m a h a δεν καλύπτονται από
την περιορισμένη εγγύηση.
@
Βεβαιωθείτε ότι σβήσατε τον κινητήρα
όταν κάνετε συντήρηση, εκτός εάν υπάρχει
άλλη υπόδειξη, διαφορετικά μπορεί να
προκύψει ατύχημα ή τραυματισμός από
μια αναπάντεχη λειτουργία, από κινούμενα
τμήματα ή από ηλεκτροπληξία. Εάν ο
ιδιοκτήτης δεν δεν είναι εξοικειωμένος με
τη συντήρηση του υδροσκάφους, η εργασία
αυτή πρέπει να γίνεται από τον
αντιπρόσωπο της Ya m a h a . Τα εξαρτήματα
που δεν έχουν συντηρηθεί σωστά μπορεί να
πάθουν βλάβη ή να διακόψουν τη
λειτουργία με αποτέλεσμα να προκληθεί
ατύχημα.

Οι μετατροπές σ’αυτό το υδροσκάφος που
δεν εγκρίνονται από τη Ya m a h a μπορεί να
μειώσουν την απόδοση ή να αυξήσουν το
θόρυβο ή ακόμη να καταστήσουν τη χρήση
του ανασφαλή. Πριν κάνετε οποιαδήποτε
μετατροπή, συμβουλευτείτε τον
αντιπρόσωπο της Yamaha.
@
HJU10940
Manutenzione e regolazioni
Le ispezioni, le regolazioni e le lubrificazioni
periodiche manterranno la vostra moto d’acqua
nelle condizioni più sicure ed efficienti possibili.
La sicurezza è un obbligo per il proprietario della
moto d’acqua. I punti più importanti di ispezione,
regolazione e ingrassaggio della moto d’acqua
sono illustrati nella pagine che seguono.
Consultare il concessionario Yamaha di fiducia
per ricambi originali Yamaha e per accessori
optional studiati appositamente per la moto
d’acqua.
Ricordarsi che la garanzia limitata non copre i
guasti derivati dall’installazione di parti o acces-
sori non equivalenti alle parti originali Yamaha dal
punto di vista qualitativo.
@
Se non altrimenti specificato, ricordarsi di
spegnere il motore prima di eseguire opera-
zioni di manutenzione, altrimenti potreb-
bero verificarsi incidenti o lesioni provocate
dall’avviamento improvviso, da parti in
movimento oppure da scosse elettriche. Se
il proprietario non ha dimestichezza con la
manutenzione della moto d’acqua, questi
lavori dovrebbero venire affidati ad un con-
cessionario Yamaha. In caso di assistenza
carente, i componenti potrebbero guastarsi
o smettere di funzionare correttamente, con
conseguente pericolo di incidenti.

Eventuali modifiche apportate alla moto
d’acqua senza l’approvazione della Yamaha
possono provocare una diminuzione delle
prestazioni o una rumorosità eccessiva,
oppure possono rendere insicuro l’utilizzo
del mezzo. Prima di tentare di apportare
eventuali modifiche, consultare un conces-
sionario Yamaha.
@
UF1G80B0.book Page 14 Thursday, December 19, 2002 6:37 PM

4-15
P
PJU18750
Manual do Proprietário/Operador
e Jogo de Ferramentas
É recomendável que o Manual do Proprietá-
rio/Operador e o jogo de ferramentas 2
esteja
presente no veículo durante a utilização do
mesmo. Para facilidade de armazenamento, o
veículo dispõe de um compartimento 1
desti-
nada ao armazenamento do manual e do jogo de
ferramentas.
NOTA :@ Para protecção destes materiais contra a humi-
dade, recomenda-se que sejam guardados num
saco estanque.
@
As informações de manutenção incluídas
neste manual destinam-se a fornecer aos utiliza-
dores as informações necessárias para a realiza-
ção das operações de manutenção preventiva e
pequenas reparações. As ferramentas incluídas
no jogo de ferramentas são suficientes para estas
operações.
UF1G80B0.book Page 15 Thursday, December 19, 2002 6:37 PM

4-16
IGR
RJU18750
Εγχειρίδιο ιδιοκτήτη/χειριστή και
κιτ εργαλείων
Συνιστάται να έχετε πάντα μαζί σας το
Εγχειρίδιο ιδιοκτήτη/χειριστή και το κιτ
εργαλείων 2 οπουδήποτε και αν χρησιμοποιείτε
το υδροσκάφος. Για τη διευκόλυνσή σας,
προβλέπεται μία σκευοθήκη 1 στο υδροσκάφος
όπου μπορείτε να τοποθετήσετε το εγχειρίδιο
και το κιτ εργαλείων.
@ Για να προστατέψετε αυτά τα υλικά από το νερό,
θα ήτανε καλό να τα βάλετε σε μια αδιάβροχη
σακούλα.
@
Οι πληροφορίες συντήρησης που παρέχονται
σ’αυτό το εγχειρίδιο, έχουν στόχο να σας
δώσουν τις απαραίτητες οδηγίες για να
μπορέσετε να κάνετε μόνοι σας την προληπτική
συντήρηση και τις μικροεπισκευές. Τα εργαλεία
που προμηθεύονται με το κιτ εργαλείων είναι
αρκετά γι’αυτό το σκοπό.
HJU18750
Manuale del
proprietario/conducente e kit di
utensili in dotazione
Tutte le volte che si utilizza la moto d’acqua, si
consiglia di portare sempre con sé il Manuale del
proprietario/conducente ed il kit di utensili in dota-
zione
2. Per comodità dell’utente, la moto
d’acqua è dotata di un cassettino portaoggetti 1
per il manuale ed il kit di utensili in dotazione.
NOTA:@ Per proteggere questi oggetti dall’acqua, sarebbe
opportuno riporli in una busta impermeabile.
@
Le indicazioni sull’assistenza presenti in que-
sto manuale hanno lo scopo di fornire all’utente le
informazioni necessarie per l’esecuzione della
manutenzione preventiva e di piccole riparazioni.
Gli utensili contenuti nel kit in dotazione sono suf-
ficienti a questo scopo.
UF1G80B0.book Page 16 Thursday, December 19, 2002 6:37 PM

4-17
P
PJU13550
Tabela de manutenção periódica
A tabela seguinte contém orientações gerais para a realização da manutenção periódica. Contudo,
conforme as condições de operação, a ma nutenção pode ter que ser efectuada com uma maior fre-
quência.
(

) Esta marca indica uma operação de manutenção que pode ser executada pelo próprio proprie-
tário/operador.
(❍
) Esta marca indica uma operação que deve ser executada por um Concessionário Yamaha.
INTERVALOS DE MANUTENÇÃO
INICIALSUBSEQUENTE,
A CADAPÁGINA
10
horas50
horas100
horas100
horas200
horas
ITEM
6
meses12
meses12
meses24
meses
Vela de igniçãoInspeccionar, limpar,
ajustar/afinar


4-29
Pontos de lubrificaçãoLubrificar


4-31
Caixa intermédia Lubrificar
❍*1
*2
*24-35
Sistema de alimentação Inspeccionar
❍❍4-21
Reservatório de combustível Limpar
❍4-21
Sistema de injecção de óleo Inspeccionar, limpar
❍❍4-23
Eixo do estrangulador Inspeccionar
❍❍—
Condutas da água de
refrigeraçãoLavar

*34-1
Filtrador da entrada de água Inspeccionar, limpar
❍❍—
Coador do porão do casco Limpar
❍❍—
Filtrador eléctrico da bomba do
fundo interiorInspeccionar, limpar
❍❍—
Turbina Inspeccionar

*4❍❍—
Ângulo da tubeira do jacto Inspeccionar


4-25
Mecanismo do sistema QSTS Inspeccionar, ajustar/afinar

*4❍❍4-27
Comando do acelerador Verificar funcionamento

*43-23
Cabo do acelerador Inspeccionar, ajustar/afinar
❍❍4-25
Bujões de drenagem da popa Inspeccionar, substituir

*4❍❍3-17
Bateria Inspeccionar

*5❍❍4-37
União elástica Inspeccionar
❍—
Apoio do motor Inspeccionar
❍—
Parafusos e porcas Inspeccionar
❍❍❍—
*1: Capacidade de massa: 33,0–35,0 cm
3 (1,11–1,18 oz)
*2: Capacidade de massa: 6,0–8,0 cm3 (0,20–0,27 oz)
*3: Após cada utilização
*4: Antes de cada utilização
*5: Verificar o nível de combustível antes de cada utilização do veículo
UF1G80B0.book Page 17 Thursday, December 19, 2002 6:37 PM

4-18
GR
RJU13550
Πίνακας περιοδικής συντήρησης
Ο πίνακας που ακολουθεί σας παρέχει γενικές κατευθύνσεις σχετικά με την περιοδική συντήρηση.
Ωστόσο, ανάλογα με τις συνθήκες λειτουργίας μπορεί να είναι αναγκαίο να γίνει πιο συχνά.
(
) Το σήμα αυτό δείχνει τη συντήρηση που μπορείτε να κάνετε μόνοι σας.
(❍) Το σήμα αυτό δείχνει τις επεμβάσεις που πρέπει να γίνουν από τον αντιπρόσωπο της Ya m a h a .
ΔΙΑΣΤΗΜΑ ΣΥΝΤΉΡΗΣΗΣ
ΑΡΧΙΚΗΕΠΑΚΟΛΟΥΘΗ
ΚAΘΕΣΕΛΙΔΑ
ΑΝΤΙΚΕΙΜΕΝΟ
10
ώρες50
ώρες100
ώρες100
ώρες200
ώρες
6 μήνες 12 μήνες 12 μήνες24 μήνες
Σπινθηριστής (μπουζί)Ελέγξτε, καθαρίστε,
ρυθμίστε


4-30
Σημεία λίπανσης Λιπάνετε

4-32
Ενδιάμεσο περίβλημα Λιπάνετε❍*1
*2
*24-36
Σύστημα τροφοδοσίας καυσίμου Ελέγξτε❍❍4-22
Ρεζερβουάρ καυσίμου Καθαρίστε❍4-22
Σύστημα έγχυσης λαδιού Ελέγξτε, καθαρίστε❍❍4-24
Άξονας γκαζιού Ελέγξτε❍❍—
Αγωγοί νερού ψύξης Έκπλυση

*34-2
Φίλτρο εισόδου νερού Ελέγξτε, καθαρίστε❍❍—
Φίλτρο σεντίνας Καθαρίστε
❍❍—
Φίλτρο ηλεκτρικής αντλίας
σεντίναςΕλέγξτε, καθαρίστε
❍❍—
Πτερωτή Ελέγξτε

*4❍❍—
Γωνία ακροφυσίου πηδαλιουχίας Ελέγξτε


4-26
Μηχανισμός QSTSΕλέγξτε, ρυθμίστε
*4❍❍4-28
Χειρόγκαζο Λειτουργία ελέγχου
*43-24
Ντίζα γκαζιού Ελέγξτε, ρυθμίστε
❍❍4-26
Τάπες αποστράγγισης γάστρας Ελέγξτε, αντικαταστήστε
*4❍❍3-18
Μπαταρία Ελέγξτε
*5❍❍4-38
Ελαστική σύζευξη Ελέγξτε❍—
Τοποθέτηση κινητήρα Ελέγξτε
❍—
Παξιμάδια και μπουλόνια Ελέγξτε
❍❍❍—
*1: Ικανότητα γράσου: 33,0–35,0 cm3 (1,11–1,18 oz)
*2: Ικανότητα γράσου: 6,0–8,0 cm3 (0,20–0,27 oz)
*3: Μετά από κάθε χρήση
*4: Πριν από κάθε χρήση
*5: Ελέγξτε τη στάθμη του υγρού πριν από κάθε χρήση
UF1G80B0.book Page 18 Thursday, December 19, 2002 6:37 PM

4-19
I
HJU13550
Tabella di manutenzione periodica
La tabella che segue fornisce direttive generali per la manutenzione preventiva. Tuttavia può rendersi
necessario eseguire più frequentemente le operazioni di manutenzione, a seconda delle condizioni di
utilizzo della moto d’acqua.
(

) Questo simbolo indica le operazioni di manutenzione che l’utente può eseguire da solo.
(❍
) Questo simbolo indica gli interventi che devono venire effettuati da un concessionario Yamaha.
INTERVALLO DI MANUTENZIONE
INIZIALEIN SEGUITO
OGNIPA G I N A
PA R T E10 ore 50 ore 100 ore 100 ore 200 ore6 mesi 12 mesi 12 mesi 24 mesi
CandelaIspezionare, pulire,
regolare


4-30
Punti di ingrassaggio Lubrificare


4-32
Scatola del cuscinetto Lubrificare
❍*1
*2
*24-36
Impianto di alimentazione Ispezionare
❍❍4-22
Serbatoio del carburante Pulire
❍4-22
Impianto di iniezione dell’olio Ispezionare, pulire
❍❍4-24
Albero farfalle Ispezionare
❍❍—
Condotti acqua di
raffreddamentoLavare

*34-2
Filtrino sull’entrata dell’acqua Ispezionare, pulire
❍❍—
Filtro di sentina Pulire
❍❍—
Filtro dell’elettropompa della
sentinaIspezionare, pulire
❍❍—
Girante Ispezionare

*4❍❍—
Angolazione dell’ugello
direzionaleIspezionare


4-26
Meccanismo QSTS Ispezionare, regolare

*4❍❍4-28
Leva dell’acceleratoreControllare il
funzionamento

*43-24
Cavo dell’acceleratore Ispezionare, regolare
❍❍4-26
Tappi di scarico di poppa Ispezionare, sostituire

*4❍❍3-18
Batteria Ispezionare

*5❍❍4-38
Giunto elastico Ispezionare
❍—
Attacco del motore Ispezionare
❍—
Dadi e bulloni Ispezionare
❍❍❍—
*1: Quantità di grasso: 33,0–35,0 cm
3 (1,11–1,18 oz)
*2: Quantità di grasso: 6,0–8,0 cm3 (0,20–0,27 oz)
*3: Dopo ogni utilizzo del mezzo
*4: Prima di ciascun utilizzo
*5: Controllare il livello del liquido prima di ogni utilizzo del mezzo
UF1G80B0.book Page 19 Thursday, December 19, 2002 6:37 PM

4-20
–MEMO–
UF1G80B0.book Page 20 Thursday, December 19, 2002 6:37 PM

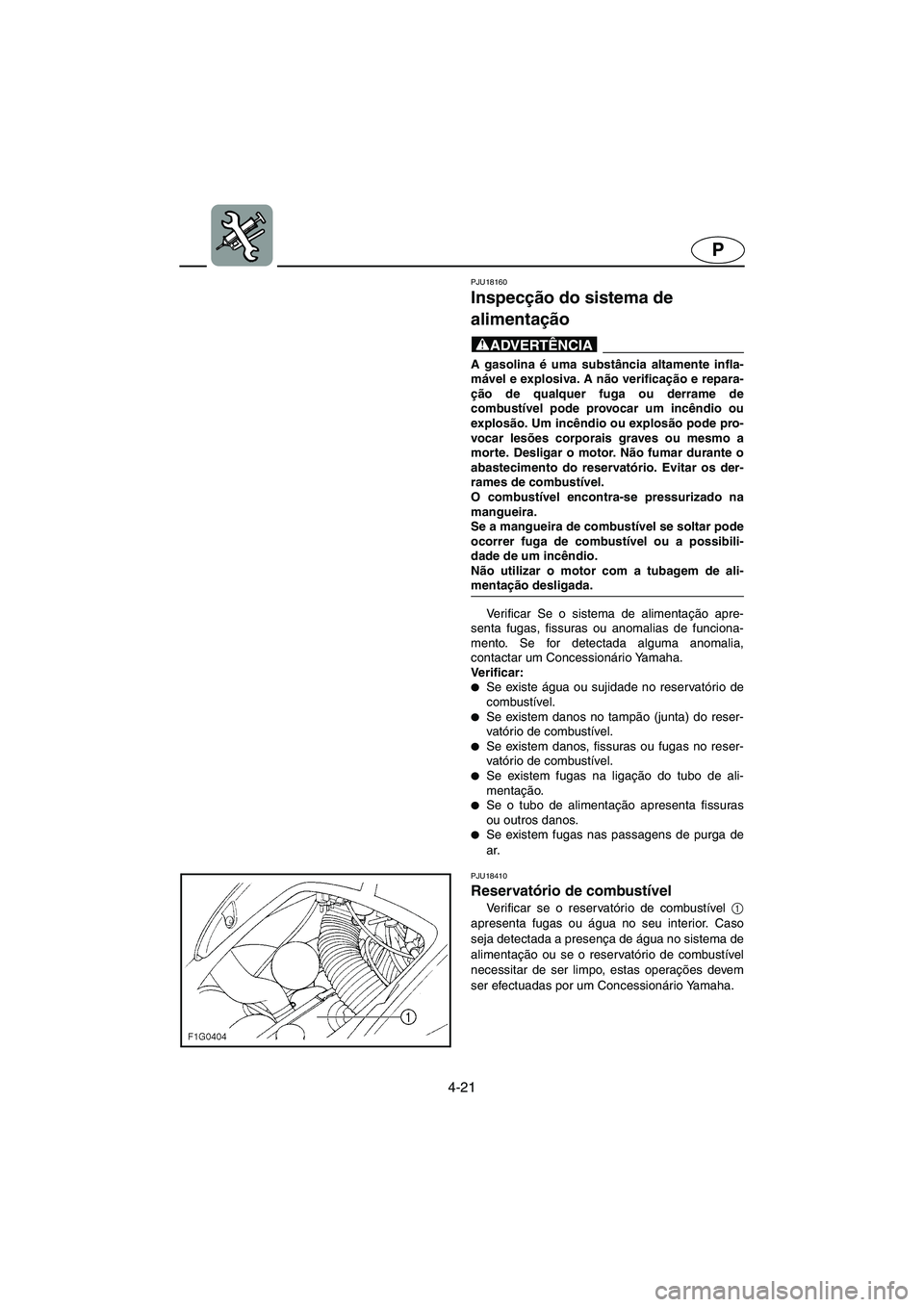

4-21
P
PJU18160
Inspecção do sistema de
alimentação
@ A gasolina é uma substância altamente infla-
mável e explosiva. A não verificação e repara-
ção de qualquer fuga ou derrame de
combustível pode provocar um incêndio ou
explosão. Um incêndio ou explosão pode pro-
vocar lesões corporais graves ou mesmo a
morte. Desligar o motor. Não fumar durante o
abastecimento do reservatório. Evitar os der-
rames de combustível.
O combustível encontra-se pressurizado na
mangueira.
Se a mangueira de combustível se soltar pode
ocorrer fuga de combustível ou a possibili-
dade de um incêndio.
Não utilizar o motor com a tubagem de ali-
mentação desligada.
@
Verificar Se o sistema de alimentação apre-
senta fugas, fissuras ou anomalias de funciona-
mento. Se for detectada alguma anomalia,
contactar um Concessionário Yamaha.
Verificar:

Se existe água ou sujidade no reservatório de
combustível.

Se existem danos no tampão (junta) do reser-
vatório de combustível.

Se existem danos, fissuras ou fugas no reser-
vatório de combustível.

Se existem fugas na ligação do tubo de ali-
mentação.

Se o tubo de alimentação apresenta fissuras
ou outros danos.

Se existem fugas nas passagens de purga de
ar.
PJU18410
Reservatório de combustível
Verificar se o reservatório de combustível 1
apresenta fugas ou água no seu interior. Caso
seja detectada a presença de água no sistema de
alimentação ou se o reservatório de combustível
necessitar de ser limpo, estas operações devem
ser efectuadas por um Concessionário Yamaha.
UF1G80B0.book Page 21 Thursday, December 19, 2002 6:37 PM
