Page 101 of 254
3-6
ESD
GJU18320
Gasohol
Es gibt zwei Arten von Gasohol: Gasohol, das
Äthanol enthält und das, das Methanol enthält.
Gasohol, das Äthanol enthält, kann verwendet
werden, wenn der Äthanolgehalt nicht über 10%
liegt und der Kraftstoff die Mindestoktanzahl auf-
weist.
Gasohol, das Methanol enthält, wird von
Yamaha nicht empfohlen, da es Schaden am
Kraftstoffsystem oder Motorleistungsprobleme
verursachen kann.
GJU11870
2-Takt-Motoröl
@ Ausschließlich YAMALUBE 2-W Öl verwenden.
Wird irgendein anderes Öl verwendet, können
der Katalysator und andere Motorbestandteile
ernsthaft beschädigt werden.
@
HINWEIS:@ YAMALUBE 2-W wurde für dieses Wasserfahr-
zeug entwickelt und ist von einem Yamaha-Ver-
tragshändler erhältlich.
@
Empfohlene Ölsorte:
Ausschließlich YAMALUBE 2-W Öl
SJU18320
Mezcla de gasolina y alcohol etílico
Existen dos tipos de mezcla de gasolina y al-
cohol etílico: mezcla que contiene etanol, el cual
contiene metanol.
Puede utilizarse una mezcla de gasolina y al-
cohol etílico que contenga etanol si el contenido
de éste no supera el 10% y el combustible cum-
ple con el requisito de octanaje mínimo.
Yamaha no recomienda el uso de mezcla de
gasolina y alcohol etílico, ya que puede dañar el
sistema de combustible u ocasionar problemas
de rendimiento del motor.
SJU11870
Aceite para motores de 2 tiempos
@ Utilice únicamente aceite YAMALUBE 2-W.
El uso de otro aceite puede provocar averías
graves en el catalizador y otros componentes
del motor.
@
NOTA:@ El aceite YAMALUBE 2-W se ha desarrollado
específicamente para esta moto de agua y se pue-
de obtener en un concesionario Yamaha.
@
Aceite de motor recomendado:
Únicamente YAMALUBE 2-W
UF1G82A0.book Page 6 Tuesday, October 5, 2004 9:56 AM
Page 102 of 254
3-7
F
FJU20190

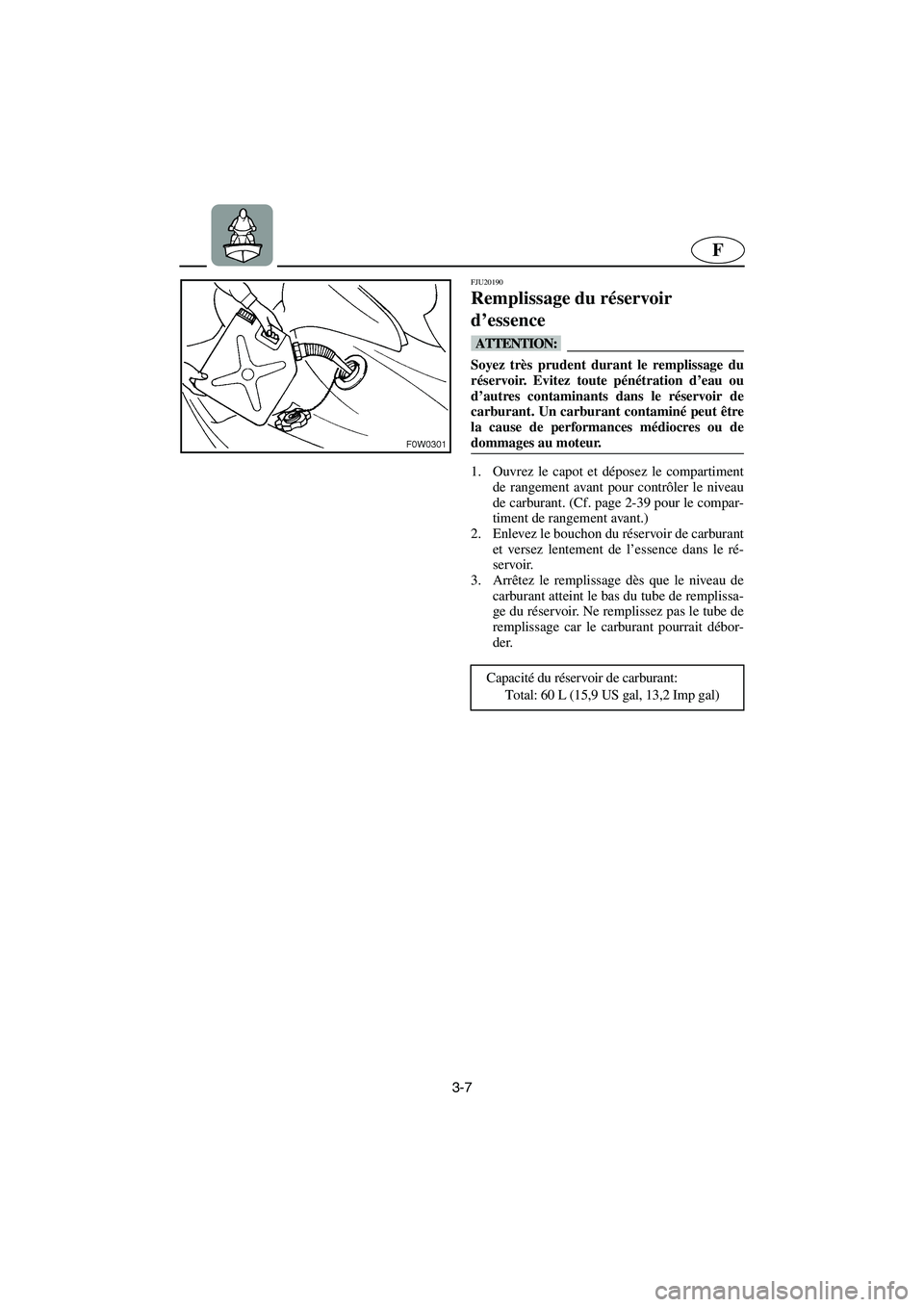

Remplissage du réservoir
d’essence
@ Soyez très prudent durant le remplissage du
réservoir. Evitez toute pénétration d’eau ou
d’autres contaminants dans le réservoir de
carburant. Un carburant contaminé peut être
la cause de performances médiocres ou de
dommages au moteur.
@
1. Ouvrez le capot et déposez le compartiment
de rangement avant pour contrôler le niveau
de carburant. (Cf. page 2-39 pour le compar-
timent de rangement avant.)
2. Enlevez le bouchon du réservoir de carburant
et versez lentement de l’essence dans le ré-
servoir.
3. Arrêtez le remplissage dès que le niveau de
carburant atteint le bas du tube de remplissa-
ge du réservoir. Ne remplissez pas le tube de
remplissage car le carburant pourrait débor-
der.
Capacité du réservoir de carburant:
Total: 60 L (15,9 US gal, 13,2 Imp gal)
UF1G82A0.book Page 7 Tuesday, October 5, 2004 9:56 AM
Page 103 of 254
3-8
ESD
GJU20190

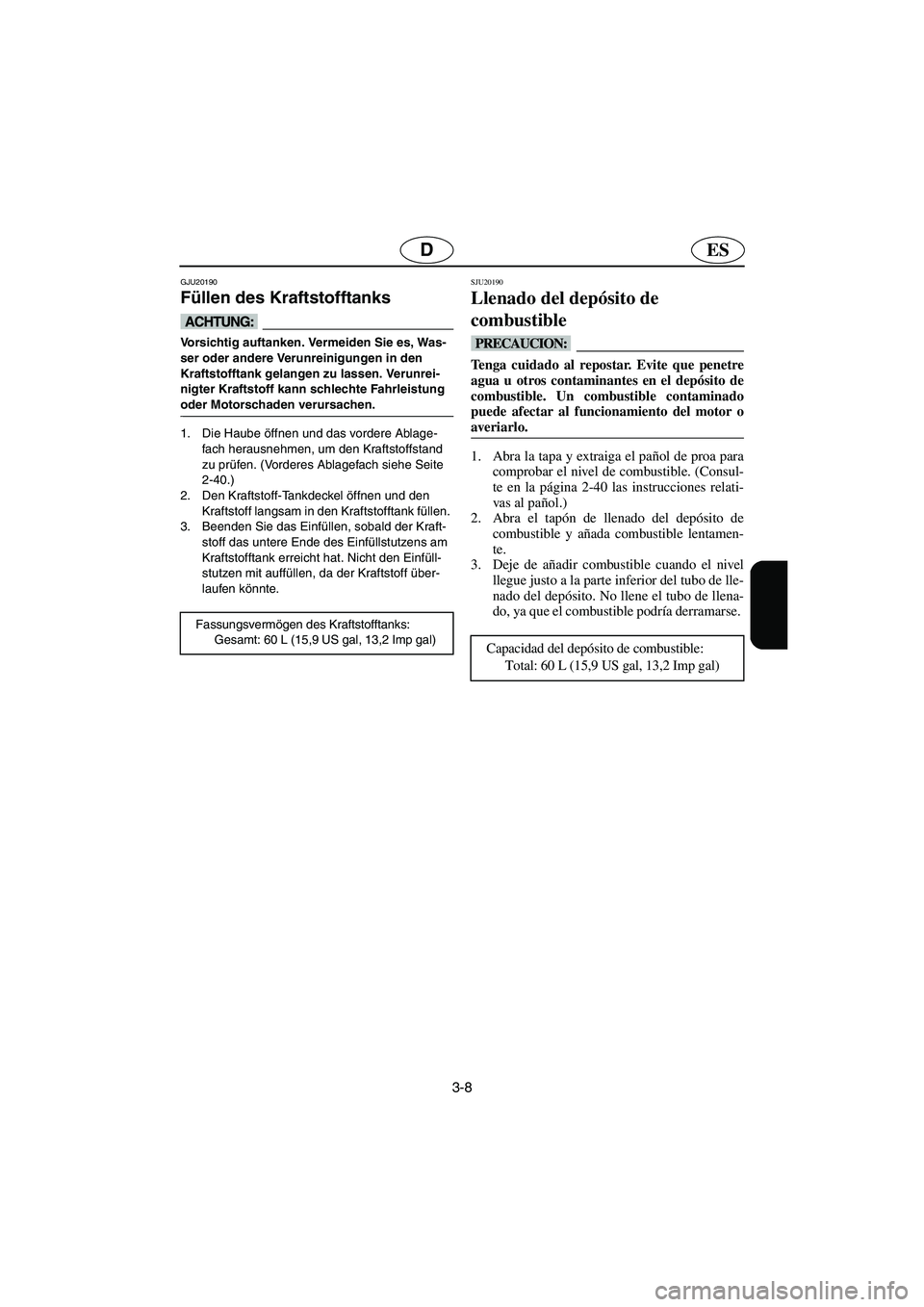

Füllen des Kraftstofftanks
@ Vorsichtig auftanken. Vermeiden Sie es, Was-
ser oder andere Verunreinigungen in den
Kraftstofftank gelangen zu lassen. Verunrei-
nigter Kraftstoff kann schlechte Fahrleistung
oder Motorschaden verursachen.
@
1. Die Haube öffnen und das vordere Ablage-
fach herausnehmen, um den Kraftstoffstand
zu prüfen. (Vorderes Ablagefach siehe Seite
2-40.)
2. Den Kraftstoff-Tankdeckel öffnen und den
Kraftstoff langsam in den Kraftstofftank füllen.
3. Beenden Sie das Einfüllen, sobald der Kraft-
stoff das untere Ende des Einfüllstutzens am
Kraftstofftank erreicht hat. Nicht den Einfüll-
stutzen mit auffüllen, da der Kraftstoff über-
laufen könnte.
Fassungsvermögen des Kraftstofftanks:
Gesamt: 60 L (15,9 US gal, 13,2 Imp gal)
SJU20190
Llenado del depósito de
combustible
@ Tenga cuidado al repostar. Evite que penetre
agua u otros contaminantes en el depósito de
combustible. Un combustible contaminado
puede afectar al funcionamiento del motor o
averiarlo.
@
1. Abra la tapa y extraiga el pañol de proa para
comprobar el nivel de combustible. (Consul-
te en la página 2-40 las instrucciones relati-
vas al pañol.)
2. Abra el tapón de llenado del depósito de
combustible y añada combustible lentamen-
te.
3. Deje de añadir combustible cuando el nivel
llegue justo a la parte inferior del tubo de lle-
nado del depósito. No llene el tubo de llena-
do, ya que el combustible podría derramarse.
Capacidad del depósito de combustible:
Total: 60 L (15,9 US gal, 13,2 Imp gal)
UF1G82A0.book Page 8 Tuesday, October 5, 2004 9:56 AM
Page 104 of 254
3-9
F
FJU10460
Remplissage du réservoir d’huile
@ N’ajoutez pas d’essence dans le réservoir
d’huile. Vous risqueriez de provoquer un
incendie ou une explosion.
La présence d’huile dans le fond de cale
constitue un grave risque d’incendie. Es-
suyez immédiatement les coulées d’huile.
@
@ Veillez à ne jamais laisser le réservoir d’huile
se vider complètement. Si le réservoir d’huile
se vide complètement, la pompe d’injection
d’huile doit être purgée pour rétablir une cir-
culation d’huile correcte, sous peine d’endom-
mager le moteur. S’il est nécessaire de purger
la pompe à huile, faites exécuter le travail par
un concessionnaire Yamaha.
@
1. Déposez le siège pour contrôler le niveau
d’huile. (Cf. page 2-9 pour le siège.)
2. Ouvrez le bouchon du réservoir d’huile et
versez très lentement l’huile dans le réser-
voir.
3. Arrêtez le remplissage dès que le niveau
d’huile atteint le haut du réservoir.
Capacité du réservoir d’huile:
5,5 L (1,5 US gal, 1,2 Imp gal)
UF1G82A0.book Page 9 Tuesday, October 5, 2004 9:56 AM
Page 105 of 254
3-10
ESD
GJU10460
Füllen des Öltanks
@ Kein Benzin in den Öltank füllen. Feuer
oder Explosion könnten die Folge sein.
Öl in der Bilge ist eine ernsthafte Feuerge-
fahr. Verschüttetes Öl sofort aufwischen.
@
@ Lassen Sie den Öltank niemals vollständig
leer werden. Falls der Öltank leer wird, muß
die Öleinspritzpumpe abgelassen werden, an-
dernfalls könnte Motorschaden die Folge sein.
Falls ein Ablassen der Ölpumpe erforderlich
ist, lassen Sie dies von einem Yamaha Ver-
tragshändler durchführen.
@
1. Den Sitz ausbauen, um den Ölstand zu prü-
fen. (Sitz siehe Seite 2-10.)
2. Den Öl-Tankdeckel öffnen und das Motoröl
ganz langsam in den Öltank einfüllen.
3. Das Einfüllen beenden, wenn das Öl gerade
im oberen Bereich des Öltanks zu sehen ist.
Fassungsvermögen des Öltanks:
5,5 L (1,5 US gal, 1,2 Imp gal)
SJU10460
Llenado del depósito de aceite
@ No eche gasolina en el depósito de aceite.
Podría producirse un incendio o una explo-
sión.
La presencia de aceite en la sentina repre-
senta un grave peligro de incendio. Limpie
inmediatamente el aceite derramado.
@
@ No deje que el depósito de aceite se vacíe com-
pletamente. Si el depósito de aceite se vacía,
habrá que purgar la bomba de inyección de
aceite para asegurar el caudal correcto, ya
que de lo contrario puede averiarse el motor.
Si es necesario, haga purgar la bomba de acei-
te en un concesionario Yamaha.
@
1. Desmonte el asiento para comprobar el nivel
de aceite. (Consulte en la página 2-10 las ins-
trucciones relativas al asiento.)
2. Abra el tapón de llenado del depósito de
aceite y añada aceite muy lentamente.
3. Deje de añadir aceite cuando éste llegue jus-
to a la parte superior visible del depósito.
Capacidad del depósito de aceite:
5,5 L (1,5 US gal, 1,2 Imp gal)
UF1G82A0.book Page 10 Tuesday, October 5, 2004 9:56 AM
Page 106 of 254
3-11
F
FJU13460
Contrôles préalables
FJU13470
Liste de vérification des contrôles préalables
Ava n t d’utiliser ce scooter nautique, effectuez les vérifications de la liste de contrôle suivante. Re-
portez-vous au texte correspondant dans le présent chapitre pour plus de détails sur la manière d’ef-
fectuer ces vérifications.
@ Si l’un des points du contrôle préalable à l’utilisation ne donne pas entière satisfaction, faites-le
vérifier et réparer avant d’utiliser le scooter, pour éviter tout risque d’accident.
@
POC-***
N.B.:@ Les contrôles préalables doivent être soigneusement effectués avant chaque utilisation du scooter.
Cette procédure peut s’exécuter très rapidement. Le temps que vous y consacrez est un investisse-
ment en termes de sécurité et de fiabilité.
@
ELEMENT ACTION PAGE
Compartiment moteur Enlevez le siège et le compartiment de rangement avant pour aérer le
compartiment moteur. Vérifiez les éventuelles vapeurs de carburant et
connexions électriques desserrées.3-15
Fond de cale Vérifiez et éliminez tous les résidus d’eau et de carburant si
nécessaire.3-19
Bouchons de vidange de poupe Vérifiez que l’installation est conforme. 3-19
Manette des gaz Vérifiez que la manette des gaz revient sans à-coups en position. 3-25
Système de direction Vérifiez le bon fonctionnement. 3-25
QSTS Vérifiez le bon fonctionnement. 3-27
Carburant et huile Vérifiez les niveaux de carburant et d’huile, faites l’appoint si
nécessaire.
Vérifiez que les tuyaux et réservoirs ne présentent pas de fuites.3-17
Séparateur d’eau Vérifiez qu’il ne contient pas d’eau, évacuez-la si nécessaire. 3-17
Batterie Vérifiez le niveau de l’électrolyte et l’état de charge de la batterie. 3-21
Capot Vérifiez que le capot est correctement fixé.2-11
Siège Vérifiez que le siège est correctement fixé.2-9
Coque et pont Vérifiez l’absence de fissures ou autres dommages dans la coque et le
pont.3-15
Tuyère Vérifiez qu’elle n’est pas obstruée par des débris, éliminez-les si
nécessaire3-29
Extincteur Vérifiez son état et remplacez-le si nécessaire. 3-23
Cordon du coupe-circuit du moteur Vérifiez son état et remplacez-le s’il est élimé ou cassé.3-29
Contacteurs Vérifiez le fonctionnement du contacteur de démarrage, de
l’interrupteur d’arrêt du moteur et du coupe-circuit de sécurité du
moteur.3-31
Sortie témoin d’eau de refroidissement Vérifiez que de l’eau s’en écoule lorsque le moteur tourne et que le
scooter est à l’eau.3-31
Centre d’information multifonction Vérifiez les indications d’avertissement et son bon fonctionnement. 3-31
UF1G82A0.book Page 11 Tuesday, October 5, 2004 9:56 AM
Page 107 of 254
3-12
D
GJU13460
Überprüfungen vor Inbetriebnahme
GJU13470
Prüfliste für die Überprüfungen vor der Inbetriebnahme
Bevor Sie das Wasserfahrzeug in Betrieb nehmen, führen Sie bitte die Überprüfungen auf der fol-
genden Prüfliste durch. Beziehen Sie sich bitte auf den Begleittext in diesem Kapitel zu den Einzelhei-
ten der Durchführung dieser Überprüfungen.
@ Falls irgendeine Komponente, die auf dieser Prüfliste vor der Inbetriebnahme aufgeführt ist,
nicht richtig funktioniert, lassen Sie diese überprüfen und reparieren, bevor Sie das Wasserfahr-
zeug in Betrieb nehmen, da anderenfalls ein Unfall auftreten könnte.
@
POC-***
HINWEIS:@ Die Überprüfungen vor der Inbetriebnahme sollten jedesmal gründlich gemacht werden, wenn das
Wasserfahrzeug benutzt wird. Dieses Kontrollverfahren kann innerhalb kurzer Zeit erledigt sein. Es ist
gut angelegte Zeit, um Sicherheit und Zuverlässigkeit sicherzustellen.
@
BEZEICHNUNG AUSFÜHRUNG SEITE
Motorraum Die Sitzbank und das vordere Ablagefach demontieren, um
den Motorraum zu belüften. Auf Kraftstoffdämpfe und lose
elektrische Verbindungen kontrollieren.3-16
Bilge Auf Wasser und Kraftstoffrückstände kontrollieren, ggf.
beseitigen.3-20
Heck-Ablaßschrauben Montage kontrollieren. 3-20
Gashebel Kontrollieren, ob der Gashebel selbsttätig schließt. 3-26
Steuersystem Funktion kontrollieren. 3-26
QSTS Funktion kontrollieren. 3-28
Kraftstoff und Öl Kraftstoff- und Ölstand kontrollieren, ggf. korrigieren.
Schläuche und Tanks auf Lecks kontrollieren.3-18
Wasserabscheider Auf Wasserrückstände kontrollieren, ggf. beseitigen. 3-18
Batterie Säurestand und Zustand der Batterie kontrollieren. 3-22
Haube Kontrollieren, ob die Haube fest sitzt. 2-12
Sitz Kontrollieren, ob die Sitzbank gut befestigt ist. 2-10
Rumpf und Deck Rumpf und Deck auf Risse und Beschädigung kontrollieren. 3-16
Strahltriebwerk Auf Verunreinigung kontrollieren, ggf. beseitigen. 3-30
Feuerlöscher Zustand kontrollieren, ggf. erneuern. 3-24
Motorstoppleine Zustand kontrollieren; falls verschlissen oder beschädigt,
erneuern.3-30
Schalter Funktion des Starterschalters, Motorstoppschalters und -
Quickstopschalters kontrollieren.3-32
Kühlwasser-KontrollstrahlauslaßKontrollieren, ob beim Betrieb im Wasser, Wasser fließt. 3-32
Multifunktionsmesser Kontrolleuchten und Funktion kontrollieren. 3-32
UF1G82A0.book Page 12 Tuesday, October 5, 2004 9:56 AM
Page 108 of 254
3-13
ES
SJU13460

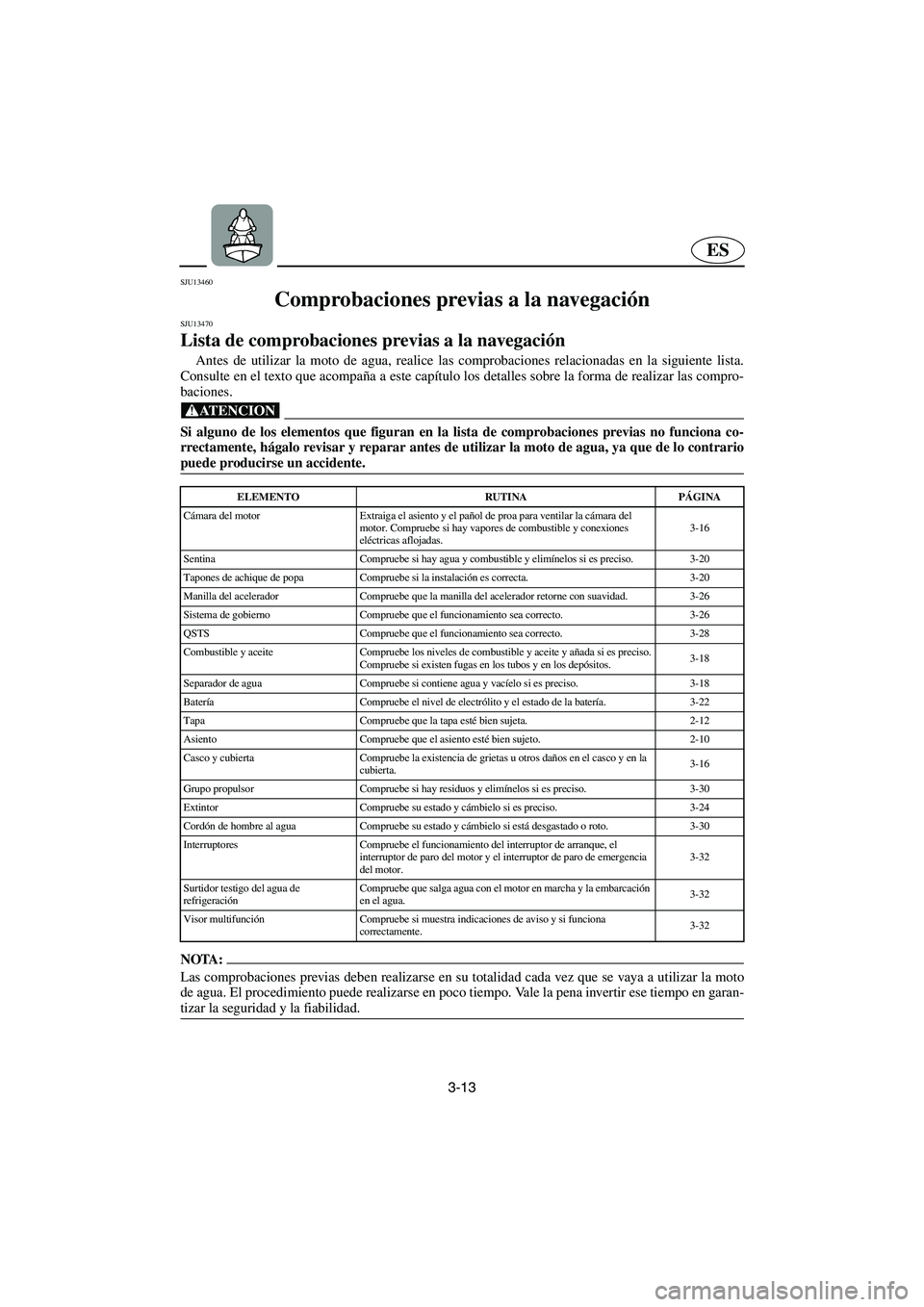

Comprobaciones previas a la navegación
SJU13470
Lista de comprobaciones previas a la navegación
Antes de utilizar la moto de agua, realice las comprobaciones relacionadas en la siguiente lista.
Consulte en el texto que acompaña a este capítulo los detalles sobre la forma de realizar las compro-
baciones.
@ Si alguno de los elementos que figuran en la lista de comprobaciones previas no funciona co-
rrectamente, hágalo revisar y reparar antes de utilizar la moto de agua, ya que de lo contrario
puede producirse un accidente.
@
POC-***
NOTA:@ Las comprobaciones previas deben realizarse en su totalidad cada vez que se vaya a utilizar la moto
de agua. El procedimiento puede realizarse en poco tiempo. Vale la pena invertir ese tiempo en garan-
tizar la seguridad y la fiabilidad.
@
ELEMENTO RUTINA PÁGINA
Cámara del motor Extraiga el asiento y el pañol de proa para ventilar la cámara del
motor. Compruebe si hay vapores de combustible y conexiones
eléctricas aflojadas.3-16
Sentina Compruebe si hay agua y combustible y elimínelos si es preciso. 3-20
Tapones de achique de popa Compruebe si la instalación es correcta. 3-20
Manilla del acelerador Compruebe que la manilla del acelerador retorne con suavidad. 3-26
Sistema de gobierno Compruebe que el funcionamiento sea correcto. 3-26
QSTS Compruebe que el funcionamiento sea correcto. 3-28
Combustible y aceite Compruebe los niveles de combustible y aceite y añada si es preciso.
Compruebe si existen fugas en los tubos y en los depósitos.3-18
Separador de agua Compruebe si contiene agua y vacíelo si es preciso. 3-18
Batería Compruebe el nivel de electrólito y el estado de la batería. 3-22
Tapa Compruebe que la tapa esté bien sujeta. 2-12
Asiento Compruebe que el asiento esté bien sujeto. 2-10
Casco y cubierta Compruebe la existencia de grietas u otros daños en el casco y en la
cubierta.3-16
Grupo propulsor Compruebe si hay residuos y elimínelos si es preciso. 3-30
Extintor Compruebe su estado y cámbielo si es preciso. 3-24
Cordón de hombre al agua Compruebe su estado y cámbielo si está desgastado o roto. 3-30
Interruptores Compruebe el funcionamiento del interruptor de arranque, el
interruptor de paro del motor y el interruptor de paro de emergencia
del motor.3-32
Surtidor testigo del agua de
refrigeraciónCompruebe que salga agua con el motor en marcha y la embarcación
en el agua.3-32
Visor multifunción Compruebe si muestra indicaciones de aviso y si funciona
correctamente.3-32
UF1G82A0.book Page 13 Tuesday, October 5, 2004 9:56 AM
Page 109 of 254
3-14

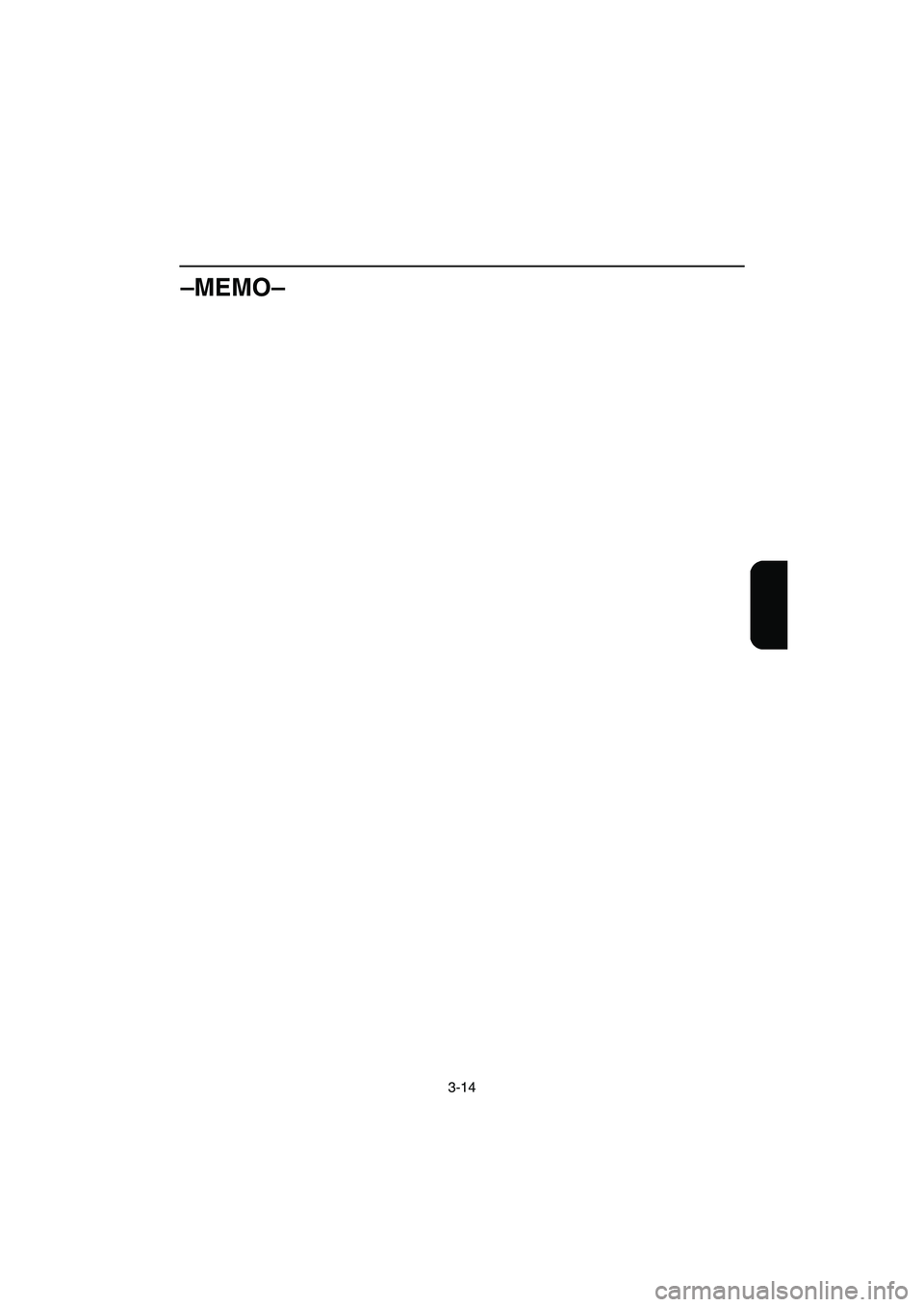

–MEMO–
UF1G82A0.book Page 14 Tuesday, October 5, 2004 9:56 AM
Page 110 of 254
3-15
F
FJU10480

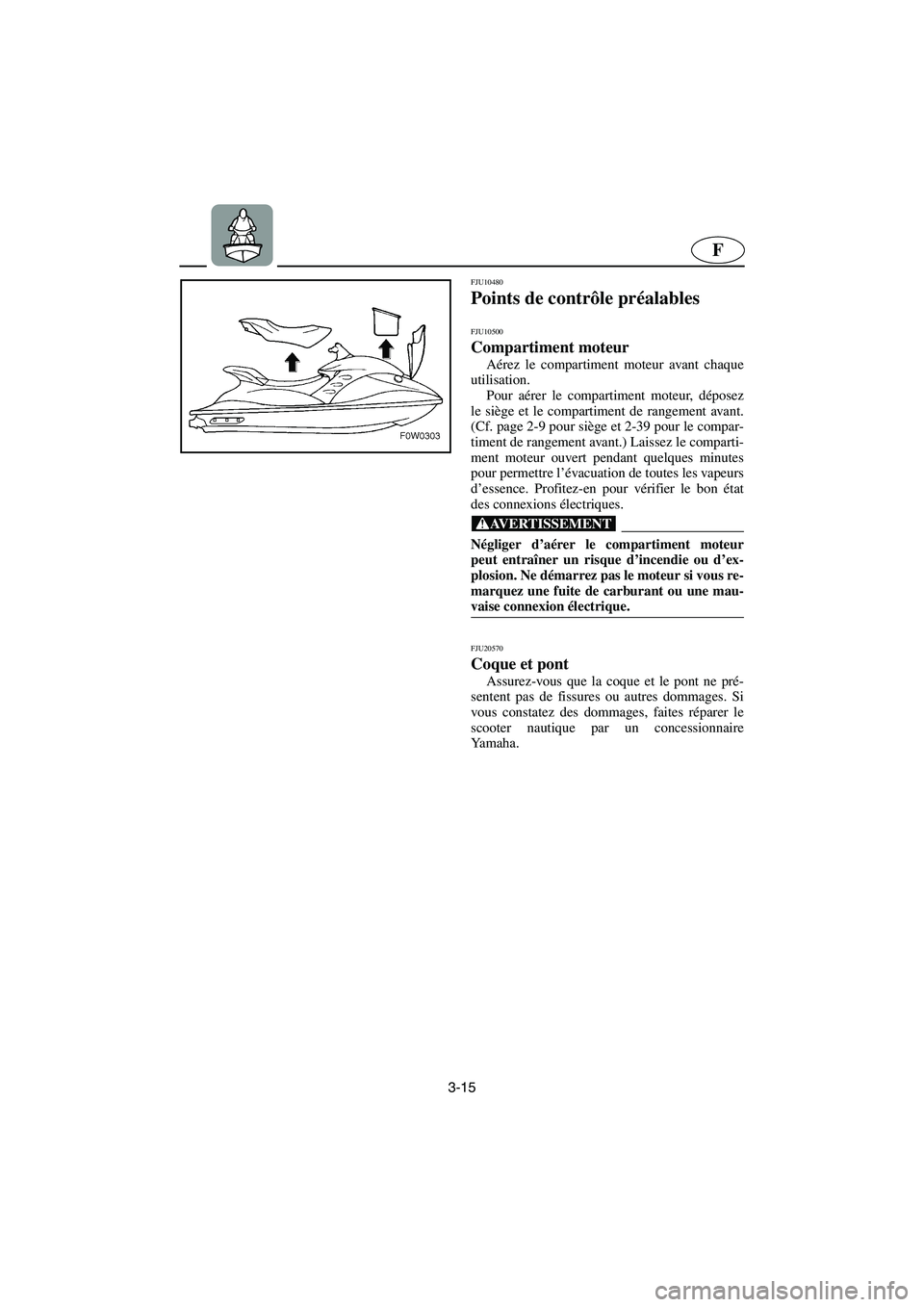

Points de contrôle préalables
FJU10500
Compartiment moteur
Aérez le compartiment moteur avant chaque
utilisation.
Pour aérer le compartiment moteur, déposez
le siège et le compartiment de rangement avant.
(Cf. page 2-9 pour siège et 2-39 pour le compar-
timent de rangement avant.) Laissez le comparti-
ment moteur ouvert pendant quelques minutes
pour permettre l’évacuation de toutes les vapeurs
d’essence. Profitez-en pour vérifier le bon état
des connexions électriques.
@ Négliger d’aérer le compartiment moteur
peut entraîner un risque d’incendie ou d’ex-
plosion. Ne démarrez pas le moteur si vous re-
marquez une fuite de carburant ou une mau-
vaise connexion électrique.
@
FJU20570
Coque et pont
Assurez-vous que la coque et le pont ne pré-
sentent pas de fissures ou autres dommages. Si
vous constatez des dommages, faites réparer le
scooter nautique par un concessionnaire
Ya m a h a .
UF1G82A0.book Page 15 Tuesday, October 5, 2004 9:56 AM
