YAMAHA GP1300R 2005 Manuale de Empleo (in Spanish)

2-30
ESD
GJU20161
Multifunktionsmesser-
Informationszentrum
Dieser Messer beinhaltet die folgenden Funk-
tionen zum leichteren Betrieb des Wasserfahr-
zeugs.
1
Drehzahlmesser
2
Geschwindigkeitsmesser
3
Betriebsstundenzähler/Spannungsmesser
4
Kraftstoffmesser
5
Warnleuchte
6
Kraftstoffstand-Warnanzeiger
7
Überhitzungs-Warnanzeiger des Motors
8
Öl-Warnanzeiger
9
Abgastemperatur-Warnanzeiger
0
Motorwarnanzeiger
A
Wahlknopf
@
Den Motor nicht mit über 4.000 U/min be-
treiben, um die Funktion des Multifunkti-
onsmessers an Land zu überprüfen. Der
Motor könnte überhitzen oder der Katalysa-
tor könnte ernsthaft beschädigt werden.

Die vorgeschriebenen Widerstandszünd-
kerzen und -stecker verwenden, da der
Messer andernfalls nicht zuverlässig funk-
tionieren könnte.
@
HINWEIS:@ Alle Anzeigen leuchten auf und der Warnsummer
ertönt zweimal, sobald der Motor startet. Nach ei-
nigen Sekunden wird der Multifunktionsmesser
normal funktionieren. Wird der Motor abgestellt,
bleibt die gegenwär tige Anzeige 25 Sekunden
lang bestehen.
@
SJU20161
Visor multifunción
Este visor dispone de las siguientes funciones
de ayuda que facilitan la navegación.
1
Ta cómetro
2
Ve l o címetro
3
Cuentahoras/Voltímetro
4
Indicador de combustible
5
Luz de alarma
6
Alarma de combustible
7
Alarma de recalentamiento del motor
8
Alarma de aceite
9
Alarma de temperatura del escape
0
Indicador de alarma de comprobación del motor
A
Botón de selección
@
No acelere el motor a más de 4.000 r/min
para comprobar en tierra el funcionamien-
to del visor. El motor se podría recalentar o
el convertidor catalítico podría resultar
gravemente dañado.

Utilice las bujías y tapas especificadas de
tipo resistencia, de lo contrario el visor fun-
cionará de forma errática.
@
NOTA:@ Después de arrancar el motor todo el visor se ilu-
mina y la alarma acústica suena dos veces. Se-
guidamente, el visor funciona con normalidad
después de unos segundos. La indicación actual
seguirá funcionando durante 25 segundos des-
pués de parar el motor.
@
UF1G82A0.book Page 30 Tuesday, October 5, 2004 9:56 AM

2-31
F
FJU10280
Compte-tours
Le régime du moteur (tr/min) est affiché par
segments. Chaque segment représente un incré-
ment de 250 tr/min.
FJU20171
Compteur de vitesse
Ce compteur indique la vitesse du scooter
nautique sur l’eau.
N.B.:@ Pour faire basculer l’affichage du compteur de
vitesse entre les kilomètres et les miles, appuyez
sur le bouton de sélection 1
pendant au moins
une seconde, dans les dix secondes suivant l’affi-
chage du compteur.
@
FJU10310
Jauge de carburant
La jauge de carburant permet de contrôler fa-
cilement le niveau de carburant en cours de navi-
gation. Elle se compose de 8 segments qui indi-
quent la quantité de carburant restant dans le
réservoir.
N.B.:@ L’indication des segments varie selon les condi-
tions de navigation. Utilisez le compteur comme
référence.
@
UF1G82A0.book Page 31 Tuesday, October 5, 2004 9:56 AM

2-32
ESD
GJU10280
Drehzahlmesser
Die Motorgeschwindigkeit (U/Min) wird in Seg-
menten angezeigt. Jedes Segment zeigt eine
Steigerung von 250 U/Min an.
GJU20171
Geschwindigkeitsmesser
Dieser Messer zeigt die Geschwindigkeit des
Wasserfahrzeugs unter Berücksichtigung des
Wasserwiderstands an.
HINWEIS:@ Um die Geschwindigkeitsmesseranzeige zwi-
schen Kilometer und Meilen zu wechseln, den
Wahlknopf 1
innerhalb von 10 Sekunden nach-
dem der Messer anzeigt mindestens eine Sekun-
de lang gedrückt halten.
@
GJU10310
Kraftstoffmesser
Der Kraftstoffmesser dient zur leichten Über-
prüfung des Kraftstoffstands während des Be-
triebs. Der Kraftstoffmesser hat acht Segmente,
die die verbleibende Kraftstoffmenge im Kraft-
stofftank anzeigen.
HINWEIS:@ Die Segmentanzeige hängt von Ihren Betriebsbe-
dingungen ab. Verwenden Sie das Meßgerät zur
Orientierung.
@
SJU10280
Ta cómetro
El régimen del motor (r/min) se muestra por
segmentos. Cada segmento indica un incremento
de 250 r/min.
SJU20171
Ve l o címetro
El indicador muestra la velocidad de la moto
de agua sobre el agua.
NOTA:@ Para cambiar la indicación del velocímetro entre
kilómetros y millas, pulse el botón de
selección1
durante al menos 1 segundo y no
después de los 10 segundos siguientes a la apari-
ción de la indicación.
@
SJU10310
Indicador de combustible
El indicador de combustible sirve para com-
probar de forma cómoda el nivel de combustible
durante la navegación. El indicador de combusti-
ble dispone de ocho segmentos que muestran la
cantidad de combustible que queda en el depósi-
to.
NOTA:@ La indicación de los segmentos difiere según las
condiciones de navegación. Utilice el indicador
como referencia.
@
UF1G82A0.book Page 32 Tuesday, October 5, 2004 9:56 AM

2-33
F
FJU20182
Compteur horaire/voltmètre
N.B.:@ Pour faire basculer l’affichage entre le compteur
horaire et le voltmètre, appuyez sur le bouton de
sélection 1
pendant au moins une seconde, dans
les dix secondes suivant l’affichage du compteur.
@
Compteur horaire
Le compteur horaire permet de respecter faci-
lement la périodicité des entretiens.
Le compteur indique le nombre d’heures de
fonctionnement du moteur écoulées depuis la
première utilisation du scooter nautique.
Vo l t mètre
Le voltmètre a pour fonction d’afficher la ten-
sion de la batterie.
Le voltmètre indique 12 volts ou plus lorsque
la tension de la batterie est conforme aux spécifi-
cations.
Si la tension affichée est basse, échouez le
scooter nautique et, si nécessaire, faites contrôler
le système de charge par un concessionnaire
Ya m a h a .
FJU10330
Indicateur d’avertissement de
niveau de carburant
Si la quantité de carburant restant dans le réser-
voir baisse jusqu’au niveau 13 L (3,4 US gal,
2,9 Imp gal) environ, les deux segments de niveau
de carburant inférieurs, l’indicateur d’avertisse-
ment de niveau de carburant et le témoin d’avertis-
sement se mettent à clignoter. L’alarme sonore se
met également à retentir de manière intermittente.
Ces signaux d’avertissement seront réinitiali-
sés au moment où le moteur sera relancé après le
plein de carburant.
UF1G82A0.book Page 33 Tuesday, October 5, 2004 9:56 AM

2-34
ESD
GJU20182
Betriebsstundenzähler/
Spannungsmesser
HINWEIS:@ Um die Anzeige zwischen Betriebsstundenzähler
und Spannungsmesser umzuschalten, den Wahl-
knopf 1
10 Sekunden nach Erscheinen der Gerä-
teanzeige mindestens 1 Sekunde gedrückt hal-
ten.
@
Betriebsstundenzähler
Der Betriebsstundenzähler ist eingebaut, um
die Einhaltung des Wartungszeitplans zu erleich-
tern.
Dieser Zähler zeigt die Stunden an, die der
Motor seit seiner Herstellung in Betrieb war.
Spannungsmesser
Der Spannungsmesser zeigt die Batteriespan-
nung an.
Der Spannungsmesser zeigt mindestens
12 Volt an, wenn die Batteriespannung sich inner-
halb des Sollwertbereichs befindet.
Ist die angezeigte Spannung niedrig, das Was-
serfahrzeug an Land bringen, und gegebenenfalls
das Ladesystem von einem Yamaha-Vertrags-
händler überprüfen lassen.
GJU10330
Kraftstoff-Warnanzeiger
Fällt der verbleibende Kraftstoff im Tank auf
etwa 13 L (3,4 US gal, 2,9 Imp gal), beginnen die
beiden unteren Kraftstoffstand-Segmente, der
Kraftstoff-Warnanzeiger und die Warnleuchte zu
blinken. Außerdem gibt der Warnsummer einen
unterbrochenen Warnton ab.
Die Warnsignale werden gelöscht, wenn der
Motor nach dem Auffüllen des Tanks wieder ge-
startet wird.
SJU20182
Cuentahoras/Voltímetro
NOTA:@ Para cambiar entre cuentahoras y voltímetro,
pulse el botón de selección 1
durante al menos
1 segundo después de que la indicación se haya
visualizado durante más de 10 segundos.
@
Cuentahoras
El cuentahoras sirve para facilitar el segui-
miento del plan de mantenimiento.
Indica el número de horas de funcionamiento
del motor desde que la moto de agua era nueva.
Vo l tímetro
El voltímetro indica el voltaje de la batería.
El voltímetro indica 12 voltios o más cuando
el voltaje de la batería se encuentra dentro del
valor especificado.
Si indica un voltaje bajo, vare la moto de agua
y, si es preciso, haga revisar el sistema de carga
en un concesionario Yamaha.
SJU10330
Alarma de combustible
Si el nivel de combustible en el depósito cae a
aproximadamente 13 L (3,4 US gal, 2,9 Imp
gal), los dos segmentos inferiores de nivel de
combustible, la alarma de combustible y la luz
de aviso comienzan a parpadear. Asimismo, la
alarma acústica comienza a sonar de forma inter-
mitente.
Las señales de alarma desaparecerán al poner
en marcha el motor después de repostar.
UF1G82A0.book Page 34 Tuesday, October 5, 2004 9:56 AM

2-35
F

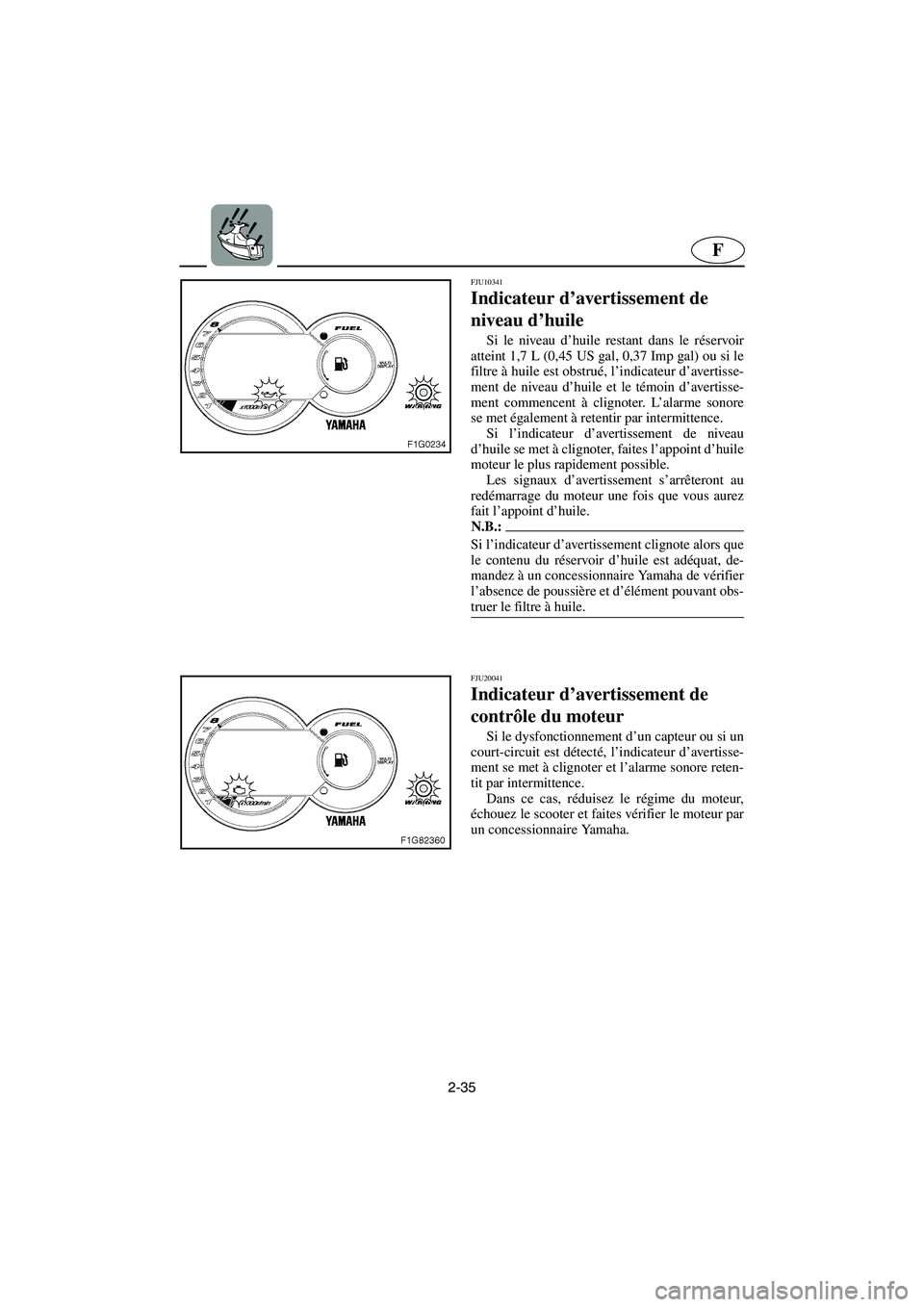

FJU10341
Indicateur d’avertissement de
niveau d’huile
Si le niveau d’huile restant dans le réservoir
atteint 1,7 L (0,45 US gal, 0,37 Imp gal) ou si le
filtre à huile est obstrué, l’indicateur d’avertisse-
ment de niveau d’huile et le témoin d’avertisse-
ment commencent à clignoter. L’alarme sonore
se met également à retentir par intermittence.
Si l’indicateur d’avertissement de niveau
d’huile se met à clignoter, faites l’appoint d’huile
moteur le plus rapidement possible.
Les signaux d’avertissement s’arrêteront au
redémarrage du moteur une fois que vous aurez
fait l’appoint d’huile.
N.B.:@ Si l’indicateur d’avertissement clignote alors que
le contenu du réservoir d’huile est adéquat, de-
mandez à un concessionnaire Yamaha de vérifier
l’absence de poussière et d’élément pouvant obs-
truer le filtre à huile.
@
FJU20041
Indicateur d’avertissement de
contrôle du moteur
Si le dysfonctionnement d’un capteur ou si un
court-circuit est détecté, l’indicateur d’avertisse-
ment se met à clignoter et l’alarme sonore reten-
tit par intermittence.
Dans ce cas, réduisez le régime du moteur,
échouez le scooter et faites vérifier le moteur par
un concessionnaire Yamaha.
UF1G82A0.book Page 35 Tuesday, October 5, 2004 9:56 AM

2-36
ESD
GJU10341
Öl-Warnanzeiger
Sinkt das Öl im Tank auf etwa 1,7 L (0,45 US
gal, 0,37 Imp gal) ab oder ist der Ölfilter verstopft,
beginnen der Öl-Warnanzeiger und die Warn-
leuchte zu blinken. Der Warnsummer wird eben-
falls wiederholt ertönen.
Beginnen die Öl-Warnanzeiger zu blinken, ist
sobald wie möglich Motoröl nachzufüllen.
Die Warnsignale erlöschen, wenn der Motor
nach dem Auffüllen mit Motoröl neu gestartet
wird.
HINWEIS:@ Blinken die Warnanzeiger trotz einer ausreichen-
den Ölmenge im Tank, ist der Ölfilter von einem
Yamaha-Ver tragshändler auf Schmutz oder Ver-
stopfungen überprüfen zu lassen.
@
GJU20041
Motorwarnanzeiger
Wird eine Fehlfunktion des Sensors oder ein
Kurzschluß festgestellt, beginnen die Warnleuch-
te und der -anzeiger zu blinken und der Warn-
summer wird wiederholt ertönen.
Tritt dies auf, die Geschwindigkeit drosseln,
das Wasserfahrzeug an Land bringen, und den
Motor von einem Yamaha-Vertragshändler über-
prüfen lassen.
SJU10341
Alarma de aceite
Si el nivel de aceite en el depósito cae a
aproximadamente 1,7 L (0,45 US gal, 0,37 Imp
gal) o el filtro de aceite está obstruido, la alarma
de aceite y la luz de aviso comienzan a parpa-
dear. Asimismo, la alarma acústica comienza a
sonar de forma intermitente.
Si la alarma de aceite comienza a parpadear,
añada aceite de motor lo antes posible.
Las señales de alarma desaparecerán al poner
en marcha el motor después de añadir aceite.
NOTA:@ Si la alarma de aceite parpadea pero el nivel de
aceite en el depósito es correcto, haga comprobar
en un concesionario Yamaha si el filtro de aceite
está sucio u obstruido.
@
SJU20041
Indicador de alarma de
comprobación del motor
Si el sistema detecta el fallo de un sensor o un
cortocircuito, la luz y el indicador de alarma em-
piezan a parpadear y la alarma acústica suena in-
termitentemente.
En ese caso, reduzca el régimen del motor,
vare la moto de agua y haga revisar el motor en
un concesionario Yamaha.
UF1G82A0.book Page 36 Tuesday, October 5, 2004 9:56 AM

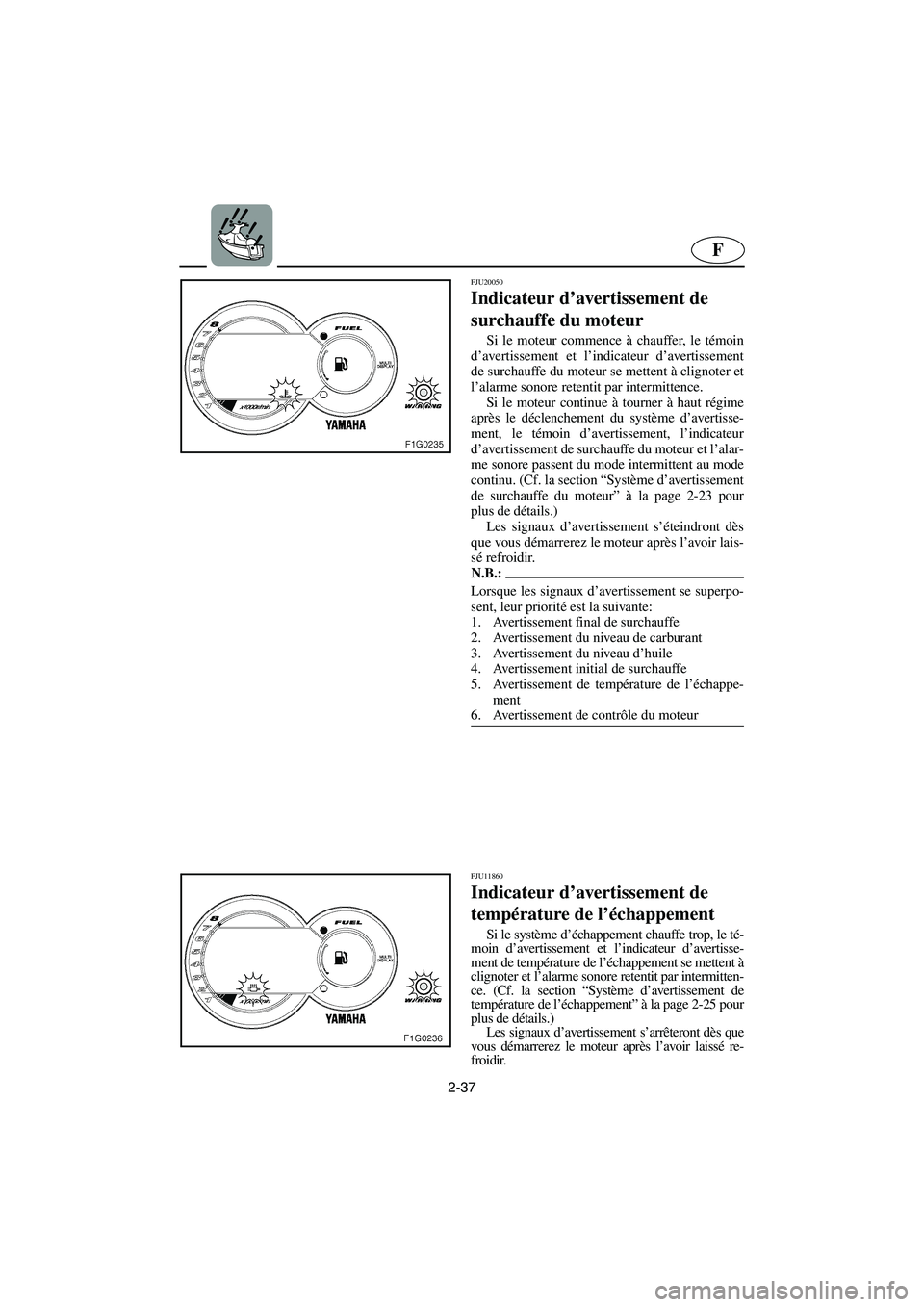

2-37
F
FJU20050
Indicateur d’avertissement de
surchauffe du moteur
Si le moteur commence à chauffer, le témoin
d’avertissement et l’indicateur d’avertissement
de surchauffe du moteur se mettent à clignoter et
l’alarme sonore retentit par intermittence.
Si le moteur continue à tourner à haut régime
après le déclenchement du système d’avertisse-
ment, le témoin d’avertissement, l’indicateur
d’avertissement de surchauffe du moteur et l’alar-
me sonore passent du mode intermittent au mode
continu. (Cf. la section “Système d’avertissement
de surchauffe du moteur” à la page 2-23 pour
plus de détails.)
Les signaux d’avertissement s’éteindront dès
que vous démarrerez le moteur après l’avoir lais-
sé refroidir.
N.B.:@ Lorsque les signaux d’avertissement se superpo-
sent, leur priorité est la suivante:
1. Avertissement final de surchauffe
2. Avertissement du niveau de carburant
3. Avertissement du niveau d’huile
4. Avertissement initial de surchauffe
5. Avertissement de température de l’échappe-
ment
6. Avertissement de contrôle du moteur
@
FJU11860
Indicateur d’avertissement de
température de l’échappement
Si le système d’échappement chauffe trop, le té-
moin d’avertissement et l’indicateur d’avertisse-
ment de température de l’échappement se mettent à
clignoter et l’alarme sonore retentit par intermitten-
ce. (Cf. la section “Système d’avertissement de
température de l’échappement” à la page 2-25 pour
plus de détails.)
Les signaux d’avertissement s’arrêteront dès que
vous démarrerez le moteur après l’avoir laissé re-
froidir.
UF1G82A0.book Page 37 Tuesday, October 5, 2004 9:56 AM

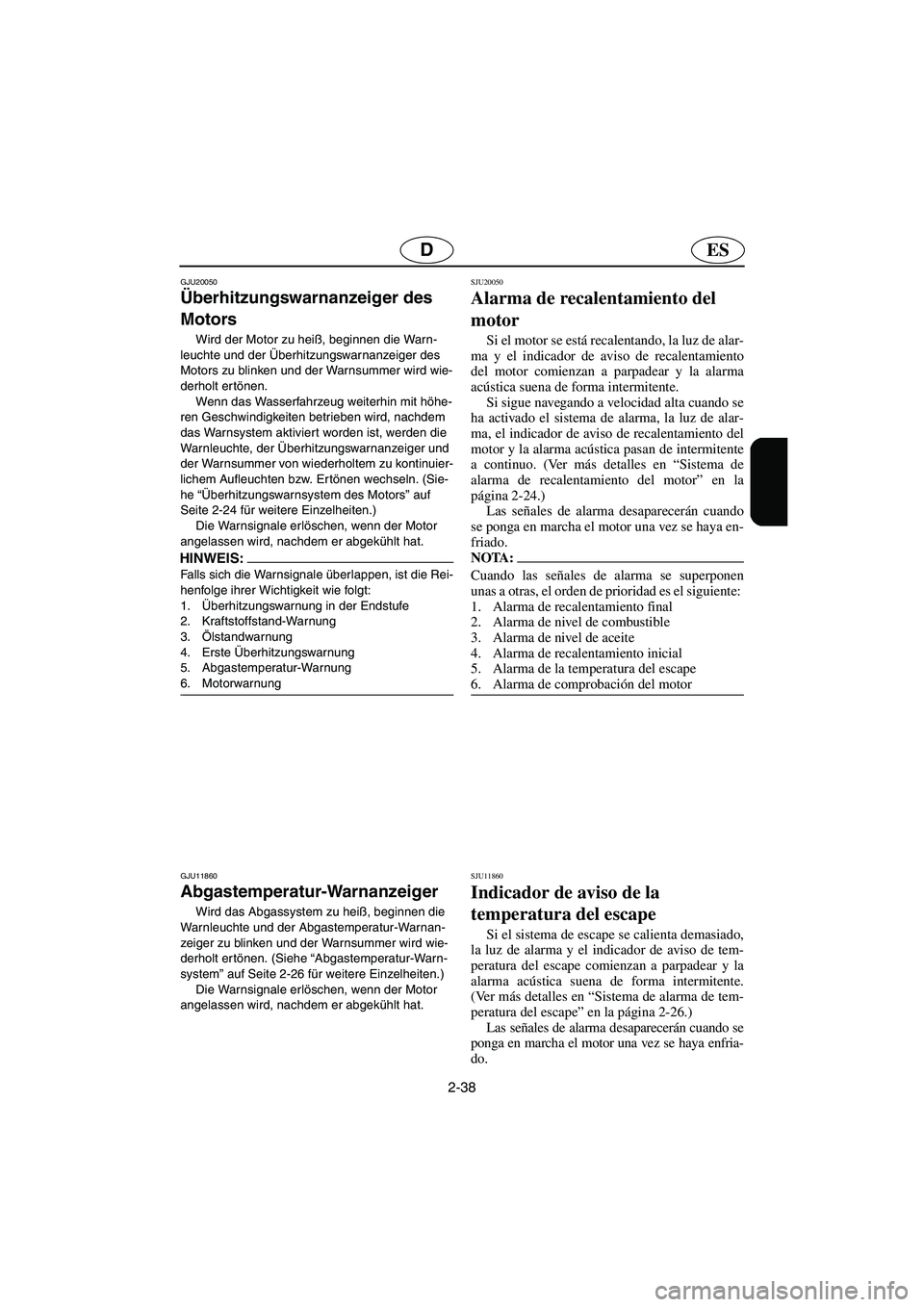

2-38
ESD
GJU20050
Überhitzungswarnanzeiger des
Motors
Wird der Motor zu heiß, beginnen die Warn-
leuchte und der Überhitzungswarnanzeiger des
Motors zu blinken und der Warnsummer wird wie-
derholt ertönen.
Wenn das Wasserfahrzeug weiterhin mit höhe-
ren Geschwindigkeiten betrieben wird, nachdem
das Warnsystem aktiviert worden ist, werden die
Warnleuchte, der Überhitzungswarnanzeiger und
der Warnsummer von wiederholtem zu kontinuier-
lichem Aufleuchten bzw. Ertönen wechseln. (Sie-
he “Überhitzungswarnsystem des Motors” auf
Seite 2-24 für weitere Einzelheiten.)
Die Warnsignale erlöschen, wenn der Motor
angelassen wird, nachdem er abgekühlt hat.
HINWEIS:@ Falls sich die Warnsignale überlappen, ist die Rei-
henfolge ihrer Wichtigkeit wie folgt:
1.Überhitzungswarnung in der Endstufe
2. Kraftstoffstand-Warnung
3.Ölstandwarnung
4. Erste Überhitzungswarnung
5. Abgastemperatur-Warnung
6. Motorwarnung
@
GJU11860
Abgastemperatur-Warnanzeiger
Wird das Abgassystem zu heiß, beginnen die
Warnleuchte und der Abgastemperatur-Warnan-
zeiger zu blinken und der Warnsummer wird wie-
derholt ertönen. (Siehe “Abgastemperatur-Warn-
system” auf Seite 2-26 für weitere Einzelheiten.)
Die Warnsignale erlöschen, wenn der Motor
angelassen wird, nachdem er abgekühlt hat.
SJU20050
Alarma de recalentamiento del
motor
Si el motor se está recalentando, la luz de alar-
ma y el indicador de aviso de recalentamiento
del motor comienzan a parpadear y la alarma
acústica suena de forma intermitente.
Si sigue navegando a velocidad alta cuando se
ha activado el sistema de alarma, la luz de alar-
ma, el indicador de aviso de recalentamiento del
motor y la alarma acústica pasan de intermitente
a continuo. (Ver más detalles en “Sistema de
alarma de recalentamiento del motor” en la
página 2-24.)
Las señales de alarma desaparecerán cuando
se ponga en marcha el motor una vez se haya en-
friado.
NOTA:@ Cuando las señales de alarma se superponen
unas a otras, el orden de prioridad es el siguiente:
1. Alarma de recalentamiento final
2. Alarma de nivel de combustible
3. Alarma de nivel de aceite
4. Alarma de recalentamiento inicial
5. Alarma de la temperatura del escape
6. Alarma de comprobación del motor
@
SJU11860
Indicador de aviso de la
temperatura del escape
Si el sistema de escape se calienta demasiado,
la luz de alarma y el indicador de aviso de tem-
peratura del escape comienzan a parpadear y la
alarma acústica suena de forma intermitente.
(Ver más detalles en “Sistema de alarma de tem-
peratura del escape” en la página 2-26.)
Las señales de alarma desaparecerán cuando se
ponga en marcha el motor una vez se haya enfria-
do.
UF1G82A0.book Page 38 Tuesday, October 5, 2004 9:56 AM

2-39
F

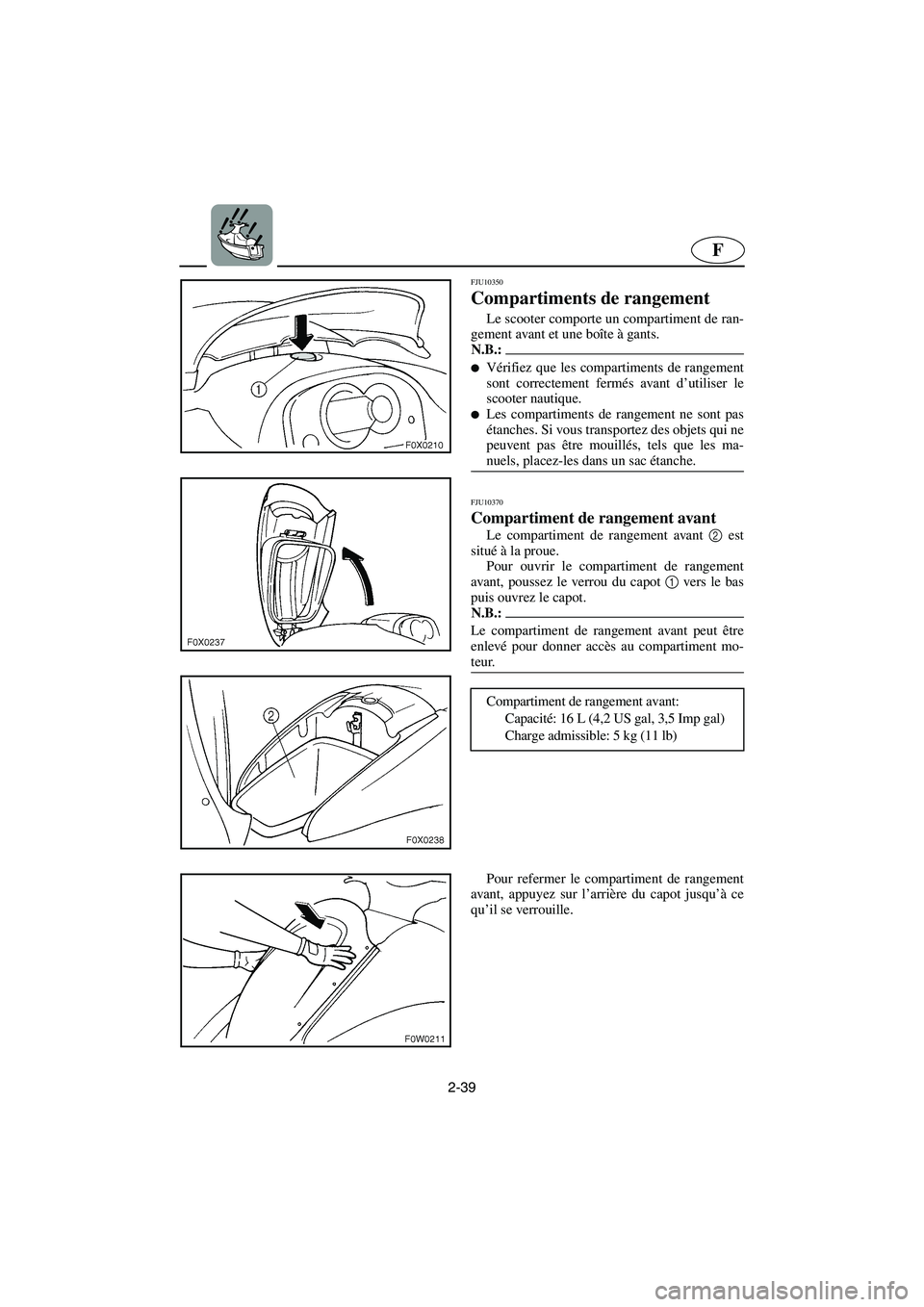

FJU10350
Compartiments de rangement
Le scooter comporte un compartiment de ran-
gement avant et une boîte à gants.
N.B.:@
Vérifiez que les compartiments de rangement
sont correctement fermés avant d’utiliser le
scooter nautique.

Les compartiments de rangement ne sont pas
étanches. Si vous transportez des objets qui ne
peuvent pas être mouillés, tels que les ma-
nuels, placez-les dans un sac étanche.
@
FJU10370
Compartiment de rangement avant
Le compartiment de rangement avant 2
est
situé à la proue.
Pour ouvrir le compartiment de rangement
avant, poussez le verrou du capot 1
vers le bas
puis ouvrez le capot.
N.B.:@ Le compartiment de rangement avant peut être
enlevé pour donner accès au compartiment mo-
teur.
@
Compartiment de rangement avant:
Capacité: 16 L (4,2 US gal, 3,5 Imp gal)
Charge admissible: 5 kg (11 lb)
Pour refermer le compartiment de rangement
avant, appuyez sur l’arrière du capot jusqu’à ce
qu’il se verrouille.
UF1G82A0.book Page 39 Tuesday, October 5, 2004 9:56 AM
