Page 111 of 254
3-16
ESD
GJU10480
Prüfpunkte vor der
Inbetriebnahme
GJU10500
Motorraum
Vor jeder Benutzung den Motorraum belüften.
Um den Motorraum zu belüften, den Sitz und
das vordere Ablagefach ausbauen. (Sitz siehe
Seite 2-10 und vorderes Ablagefach siehe Seite
2-40.) Lassen Sie den Motorraum einige Minuten
offen, damit eventuelle Kraftstoffdämpfe entwei-
chen können. Kontrollieren Sie auch, ob lose
elektrische Verbindungen vorhanden sind.
@ Ein Versäumnis den Motorraum zu belüften
könnte Feuer oder Explosion zur Folge haben.
Ist ein Kraftstoffleck oder eine lose elektrische
Verbindung vorhanden, den Motor nicht star-
ten.
@
GJU20570
Rumpf und Deck
Den Rumpf und das Deck auf Risse oder an-
dere Beschädigungen überprüfen Wird eine Be-
schädigung festgestellt, das Wasserfahrzeug von
einer Yamaha-Fachwerkstatt reparieren lassen.
SJU10480
Puntos de comprobación previa a
la navegación
SJU10500
Cámara del motor
Ventile la cámara del motor antes de cada uti-
lización.
Para ventilar la cámara del motor, extraiga el
asiento y el pañol de proa. (Consulte en la página
2-10 y en la página 2-40 las instrucciones relati-
vas al asiento y al pañol de proa respectivamen-
te.) Deje la cámara del motor abierta durante
unos minutos para que se liberen todos los vapo-
res de combustible. Asimismo, compruebe si hay
alguna conexión eléctrica suelta.
@ Si no ventila la cámara del motor puede pro-
ducirse un incendio o una explosión. No
arranque el motor si existe una fuga de com-
bustible o alguna conexión eléctrica está suel-
ta.
@
SJU20570
Casco y cubierta
Compruebe la presencia de grietas u otros da-
ños en el casco y en la cubierta. Si observa cual-
quier desperfecto, haga reparar la moto de agua
en un concesionario Yamaha.
UF1G82A0.book Page 16 Tuesday, October 5, 2004 9:56 AM
Page 112 of 254

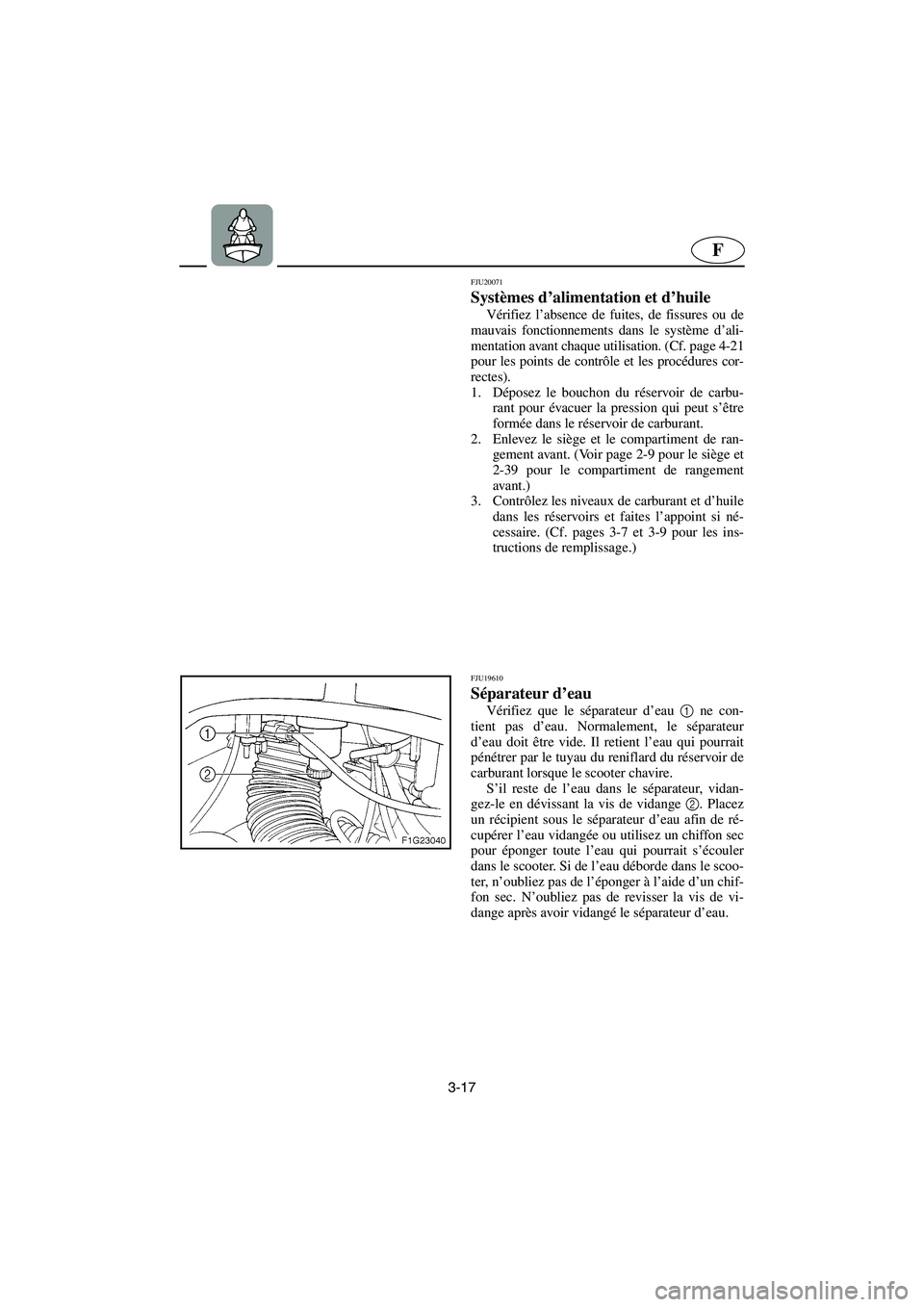

3-17
F
FJU20071
Systèmes d’alimentation et d’huile
Vérifiez l’absence de fuites, de fissures ou de
mauvais fonctionnements dans le système d’ali-
mentation avant chaque utilisation. (Cf. page 4-21
pour les points de contrôle et les procédures cor-
rectes).
1. Déposez le bouchon du réservoir de carbu-
rant pour évacuer la pression qui peut s’être
formée dans le réservoir de carburant.
2. Enlevez le siège et le compartiment de ran-
gement avant. (Voir page 2-9 pour le siège et
2-39 pour le compartiment de rangement
avant.)
3. Contrôlez les niveaux de carburant et d’huile
dans les réservoirs et faites l’appoint si né-
cessaire. (Cf. pages 3-7 et 3-9 pour les ins-
tructions de remplissage.)
FJU19610
Séparateur d’eau
Vérifiez que le séparateur d’eau 1
ne con-
tient pas d’eau. Normalement, le séparateur
d’eau doit être vide. Il retient l’eau qui pourrait
pénétrer par le tuyau du reniflard du réservoir de
carburant lorsque le scooter chavire.
S’il reste de l’eau dans le séparateur, vidan-
gez-le en dévissant la vis de vidange 2
. Placez
un récipient sous le séparateur d’eau afin de ré-
cupérer l’eau vidangée ou utilisez un chiffon sec
pour éponger toute l’eau qui pourrait s’écouler
dans le scooter. Si de l’eau déborde dans le scoo-
ter, n’oubliez pas de l’éponger à l’aide d’un chif-
fon sec. N’oubliez pas de revisser la vis de vi-
dange après avoir vidangé le séparateur d’eau.
UF1G82A0.book Page 17 Tuesday, October 5, 2004 9:56 AM
Page 113 of 254
3-18
ESD
GJU20071
Kraftstoff- und Ölsystem
Vor jeder Benutzung das Kraftstoffsystem auf
Lecks, Risse oder Fehlfunktion überprüfen. (Sie-
he Seite 4-22 zu den Prüfpunkten und den richti-
gen Verfahren.)
1. Den Kraftstoff-Tankdeckel abnehmen, um den
angestauten Druck, der sich im Kraftstofftank
gebildet haben könnte, freizulassen.
2. Den Sitz und das vordere Ablagefach entfer-
nen. (Siehe Seite 2-10 zum Sitz, und Seite 2-40
zum vorderen Ablagefach.)
3. Den Kraftstoffstand und Ölstand in den Tanks
überprüfen und, falls nötig, auffüllen. (Siehe
Seiten 3-8 und 3-10 für Anweisungen zum
Tanken.)
GJU19610
Wasserabscheider
Den Wasserabscheider 1
auf Wasser über-
prüfen. Normalerweise ist der Wasserabscheider
leer. Der Wasserabscheider hält alles Wasser zu-
rück, das durch den Kraftstofftank-Entlüfter-
schlauch hereinkommt, wenn das Wasserfahr-
zeug kentert.
Falls Wasser im Wasserabscheider zurück-
bleibt, lassen Sie es durch Entfernen der Ablaß-
schraube ablaufen 2
. Eine Wanne unter der
Wasserabscheider stellen, um das ablaufende
Wasser aufzufangen, oder einen trockenen Lap-
pen verwenden, um Wasser, das in das Wasser-
fahrzeug laufen könnte, aufzunehmen. Falls Was-
ser in das Wasserfahrzeug dringt, muß es mit
Hilfe eines Lappens aufgewischt werden. Nach-
dem Sie den Wasserabscheider abgelassen ha-
ben, ist die Ablaßschraube wieder einzusetzen.
SJU20071
Sistemas de combustible y engrase
Antes de cada utilización, compruebe si exis-
ten fugas, grietas o anomalías en el sistema de
combustible. (Consulte en la página 4-22 los
puntos de comprobación y los procedimientos
correctos).
1. Quite el tapón del depósito de combustible
para liberar la presión que se haya podido
acumular.
2. Desmonte el asiento y el pañol de proa. (Con-
sulte en la página 2-10 y en la página 2-40 las
instrucciones relativas al asiento y al pañol de
proa respectivamente).
3. Compruebe los niveles de combustible y
aceite en los depósitos y rellénelos si es pre-
ciso. (Consulte las instrucciones de llenado
en las páginas 3-8 y 3-10).
SJU19610
Separador de agua
Compruebe el separador de agua 1
para ver
si contiene agua. Normalmente el separador de
agua está vacío. El separador de agua retiene el
agua que pueda penetrar por el tubo respiradero
del depósito de combustible en caso de la moto
de agua vuelque.
Si hay agua en el separador, vacíelo quitando
el tapón de desagüe 2
. Coloque un recipiente
debajo del separador para recoger el agua o utili-
ce un paño seco para absorber el agua e impedir
que se derrame en la moto de agua. Si se derrama
agua en la moto de agua, elimínela con un paño
seco. Asegúrese de instalar el tornillo de drenaje
después de vaciar el separador de agua.
UF1G82A0.book Page 18 Tuesday, October 5, 2004 9:56 AM
Page 114 of 254
3-19
F
FJU20200
Fond de cale
Vérifiez l’absence d’humidité et de résidus de
carburant dans le fond de cale.
Ce scooter nautique est équipé d’une tuyère
de vidange de la cale conventionnelle qui fonc-
tionne lorsque le moteur tourne. Lorsque l’excé-
dent d’eau atteint la prise d’eau de la pompe de
la cale électrique, l’eau est évacuée de la tuyère
de poussée par la sortie d’échappement.
Une petite quantité d’eau restera dans le fond
de cale et devra être évacuée manuellement. Pour
enlever toute eau résiduelle, respectez la procé-
dure suivante.
Pour évacuer l’eau du fond de cale:
1. Enlevez les bouchons de vidange de poupe.
2. Relevez la proue du scooter nautique jusqu’à
ce que l’eau s’écoule.
3. Une fois l’eau évacuée, essuyez le fond de
cale à l’aide de chiffons secs jusqu’à ce qu’il
soit parfaitement sec.
4. Replacez les bouchons de vidange.
@ Vérifiez que les bouchons de vidange de
poupe sont correctement serrés avant de
mettre le scooter nautique à l’eau.
Eliminez tout corps étranger, tel que saleté
ou sable, des filets des bouchons de vidange
avant de les replacer.
FJU20581
Bouchon de vidange de poupe
Vérifiez que les bouchons de vidange de pou-
pe sont correctement installés.
UF1G82A0.book Page 19 Tuesday, October 5, 2004 9:56 AM
Page 115 of 254

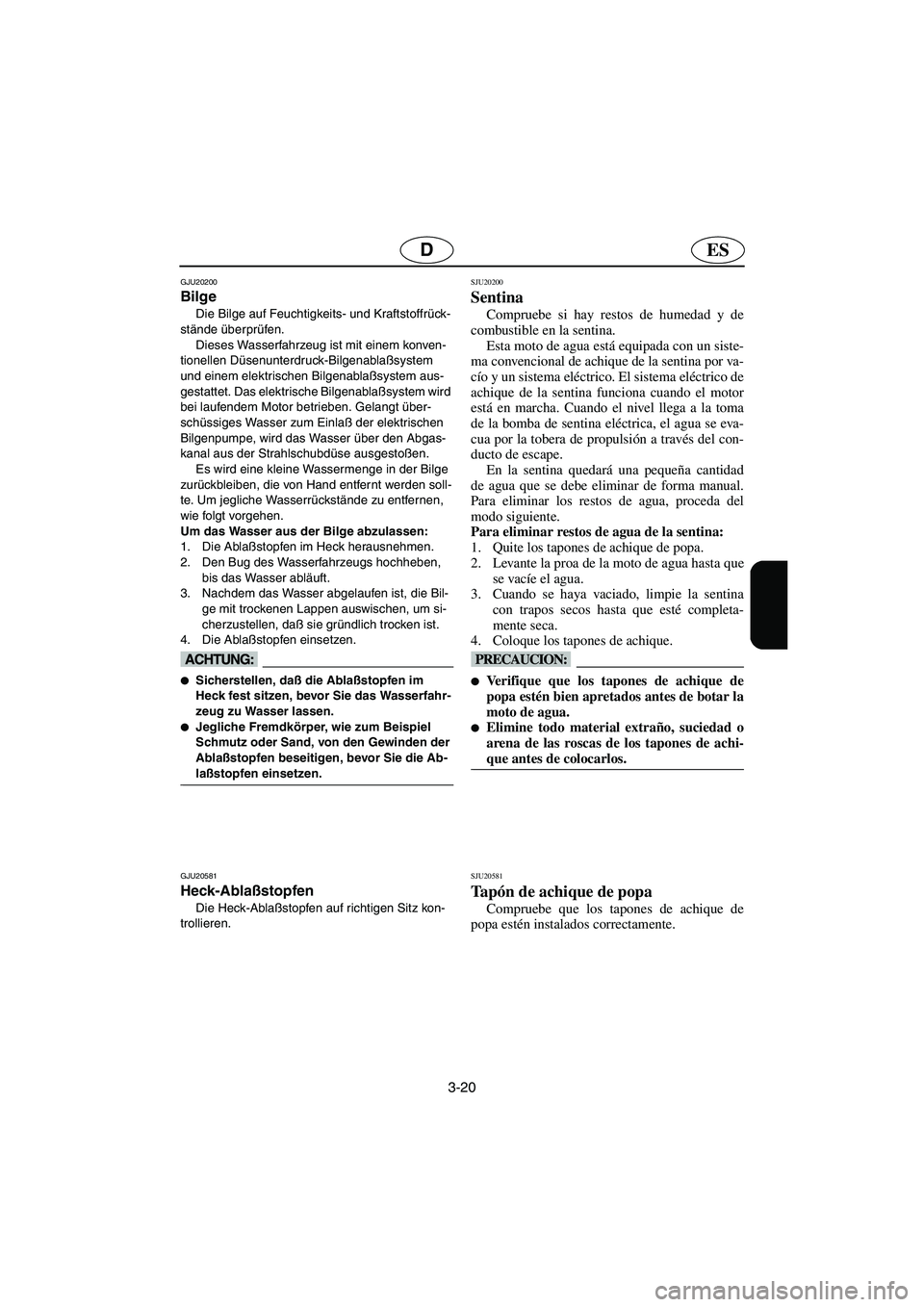

3-20
ESD
GJU20200
Bilge
Die Bilge auf Feuchtigkeits- und Kraftstoffrück-
stände überprüfen.
Dieses Wasserfahrzeug ist mit einem konven-
tionellen Düsenunterdruck-Bilgenablaßsystem
und einem elektrischen Bilgenablaßsystem aus-
gestattet. Das elektrische Bilgenablaßsystem wird
bei laufendem Motor betrieben. Gelangt über-
schüssiges Wasser zum Einlaß der elektrischen
Bilgenpumpe, wird das Wasser über den Abgas-
kanal aus der Strahlschubdüse ausgestoßen.
Es wird eine kleine Wassermenge in der Bilge
zurückbleiben, die von Hand entfernt werden soll-
te. Um jegliche Wasserrückstände zu entfernen,
wie folgt vorgehen.
Um das Wasser aus der Bilge abzulassen:
1. Die Ablaßstopfen im Heck herausnehmen.
2. Den Bug des Wasserfahrzeugs hochheben,
bis das Wasser abläuft.
3. Nachdem das Wasser abgelaufen ist, die Bil-
ge mit trockenen Lappen auswischen, um si-
cherzustellen, daß sie gründlich trocken ist.
4. Die Ablaßstopfen einsetzen.
@ Sicherstellen, daß die Ablaßstopfen im
Heck fest sitzen, bevor Sie das Wasserfahr-
zeug zu Wasser lassen.
Jegliche Fremdkörper, wie zum Beispiel
Schmutz oder Sand, von den Gewinden der
Ablaßstopfen beseitigen, bevor Sie die Ab-
laßstopfen einsetzen.
@
GJU20581
Heck-Ablaßstopfen
Die Heck-Ablaßstopfen auf richtigen Sitz kon-
trollieren.
SJU20200
Sentina
Compruebe si hay restos de humedad y de
combustible en la sentina.
Esta moto de agua está equipada con un siste-
ma convencional de achique de la sentina por va-
cío y un sistema eléctrico. El sistema eléctrico de
achique de la sentina funciona cuando el motor
está en marcha. Cuando el nivel llega a la toma
de la bomba de sentina eléctrica, el agua se eva-
cua por la tobera de propulsión a través del con-
ducto de escape.
En la sentina quedará una pequeña cantidad
de agua que se debe eliminar de forma manual.
Para eliminar los restos de agua, proceda del
modo siguiente.
Para eliminar restos de agua de la sentina:
1. Quite los tapones de achique de popa.
2. Levante la proa de la moto de agua hasta que
se vacíe el agua.
3. Cuando se haya vaciado, limpie la sentina
con trapos secos hasta que esté completa-
mente seca.
4. Coloque los tapones de achique.
@ Verifique que los tapones de achique de
popa estén bien apretados antes de botar la
moto de agua.
Elimine todo material extraño, suciedad o
arena de las roscas de los tapones de achi-
que antes de colocarlos.
@
SJU20581
Ta pón de achique de popa
Compruebe que los tapones de achique de
popa estén instalados correctamente.
UF1G82A0.book Page 20 Tuesday, October 5, 2004 9:56 AM
Page 116 of 254

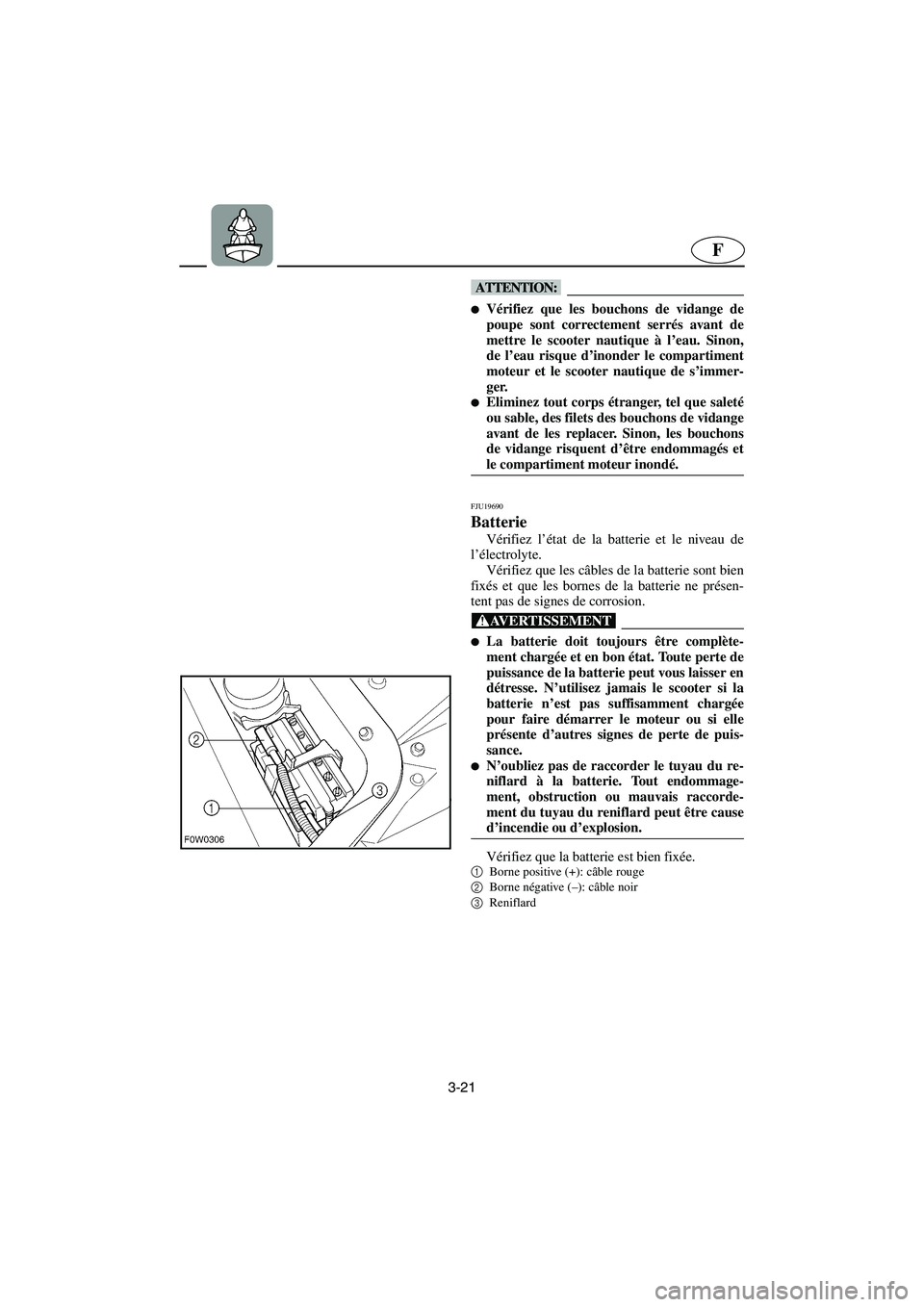

3-21
F
@ Vérifiez que les bouchons de vidange de
poupe sont correctement serrés avant de
mettre le scooter nautique à l’eau. Sinon,
de l’eau risque d’inonder le compartiment
moteur et le scooter nautique de s’immer-
ger.
Eliminez tout corps étranger, tel que saleté
ou sable, des filets des bouchons de vidange
avant de les replacer. Sinon, les bouchons
de vidange risquent d’être endommagés et
le compartiment moteur inondé.
@
FJU19690
Batterie
Vérifiez l’état de la batterie et le niveau de
l’électrolyte.
Vérifiez que les câbles de la batterie sont bien
fixés et que les bornes de la batterie ne présen-
tent pas de signes de corrosion.
@ La batterie doit toujours être complète-
ment chargée et en bon état. Toute perte de
puissance de la batterie peut vous laisser en
détresse. N’utilisez jamais le scooter si la
batterie n’est pas suffisamment chargée
pour faire démarrer le moteur ou si elle
présente d’autres signes de perte de puis-
sance.
N’oubliez pas de raccorder le tuyau du re-
niflard à la batterie. Tout endommage-
ment, obstruction ou mauvais raccorde-
ment du tuyau du reniflard peut être cause
d’incendie ou d’explosion.
@
Vérifiez que la batterie est bien fixée.1
Borne positive (+): câble rouge
2
Borne négative (–): câble noir
3
Reniflard
UF1G82A0.book Page 21 Tuesday, October 5, 2004 9:56 AM
Page 117 of 254
3-22
ESD
@ Sicherstellen, daß die Heck-Ablaßstopfen
fest sitzen, bevor das Wasserfahrzeug zu
Wasser gelassen wird. Anderenfalls könnte
der Motorraum überfluten und das Wasser-
fahrzeug untertauchen.
Vor dem Einsetzen der Ablaßstopfen jegli-
che Fremdkörper, wie zum Beispiel
Schmutz oder Sand, von deren Gewinden
beseitigen. Anderenfalls könnten die Ablaß-
stopfen beschädigt werden und der Motor-
raum überfluten.
@
GJU19690
Batterie
Den Zustand der Batterie und den Batteriesäu-
restand überprüfen.
Kontrollieren, daß die Batteriekabel gut befe-
stigt sind und keine Korrosion an den Batteriepo-
len vorhanden ist.
@ Die Batterie muß immer vollständig geladen
und in gutem Zustand sein. Verlust von
Stromzufuhr durch die Batterie könnte Sie
irgendwo stranden lassen. Das Wasserfahr-
zeug niemals in Betrieb nehmen, wenn die
Batterie nicht genügend Kraft hat, um den
Motor zu starten oder wenn sie irgendwel-
che anderen Anzeichen von verminderter
Leistung aufweist.
Es ist sicherzustellen, daß der Entlüfter-
schlauch an die Batterie angeschlossen
wird. Durch einen beschädigten, blockier-
ten oder nicht richtig angeschlossenen Ent-
lüfterschlauch könnte sie Feuer fangen
oder explodieren.
@
Sicherstellen, daß die Batterie nicht verrut-
schen kann.
1
Plus (+): Rotes Kabel
2
Minus (–): Schwarzes Kabel
3
Entlüfterschlauch
@ Verifique que los tapones de achique de
popa estén bien apretados antes de botar la
moto de agua. De lo contrario se puede
inundar la cámara del motor y hundirse la
moto de agua.
Elimine todo material extraño, suciedad o
arena de las roscas de los tapones de achi-
que antes de colocarlos. De lo contrario se
pueden deteriorar los tapones y entrar
agua en la cámara del motor.
@
SJU19690
Batería
Compruebe el estado de la batería y el nivel
de electrólito.
Compruebe que los cables de la batería estén
bien apretados y que no haya corrosión en los
terminales.
@ La batería debe estar siempre totalmente
cargada y en buen estado. La pérdida de la
energía de la batería puede dejarle tirado.
No utilice nunca la moto de agua si la bate-
ría no dispone de energía suficiente para
arrancar el motor o si muestra cualquier
otro signo de debilidad.
Asegúrese de conectar el tubo respiradero
a la batería. Podría producirse un incendio
o una explosión si dicho tubo está dañado,
obstruido o no está correctamente conecta-
do.
@
Verifique que la batería quede bien sujeta.1
Positivo (+): Cable rojo
2
Negativo (–): Cable negro
3
Tubo respiradero
UF1G82A0.book Page 22 Tuesday, October 5, 2004 9:56 AM
Page 118 of 254
3-23
F
FJU10550

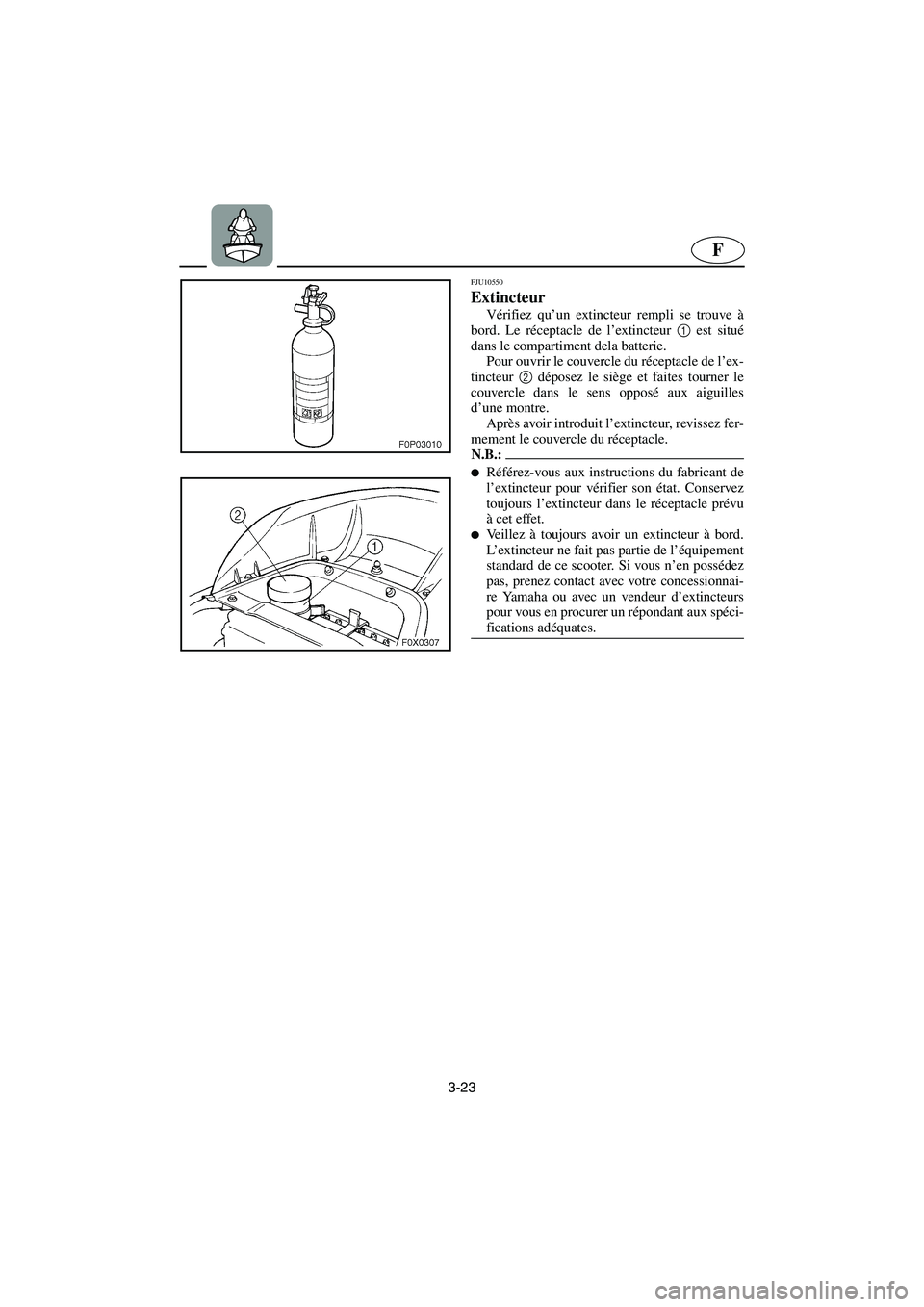

Extincteur
Vérifiez qu’un extincteur rempli se trouve à
bord. Le réceptacle de l’extincteur 1
est situé
dans le compartiment dela batterie.
Pour ouvrir le couvercle du réceptacle de l’ex-
tincteur 2
déposez le siège et faites tourner le
couvercle dans le sens opposé aux aiguilles
d’une montre.
Après avoir introduit l’extincteur, revissez fer-
mement le couvercle du réceptacle.
N.B.:@ Référez-vous aux instructions du fabricant de
l’extincteur pour vérifier son état. Conservez
toujours l’extincteur dans le réceptacle prévu
à cet effet.
Veillez à toujours avoir un extincteur à bord.
L’extincteur ne fait pas partie de l’équipement
standard de ce scooter. Si vous n’en possédez
pas, prenez contact avec votre concessionnai-
re Yamaha ou avec un vendeur d’extincteurs
pour vous en procurer un répondant aux spéci-
fications adéquates.
@
UF1G82A0.book Page 23 Tuesday, October 5, 2004 9:56 AM
Page 119 of 254
3-24
ESD
GJU10550
Feuerlöscher
Kontrollieren, daß ein voller Feuerlöscher an
Bord ist. Der Feuerlöscherbehälter 1
befindet
sich im Batteriefach.
Um den Deckel des Feuerlöscherbehälters zu
öffnen, 2
den Sitz ausbauen und den Deckel ent-
gegen dem Uhrzeigersinn drehen.
Nachdem Sie den Feuerlöscher verstaut ha-
ben, stellen Sie sicher, daß der Behälterdeckel
fest verschlossen ist.
HINWEIS:@ Ziehen Sie die vom Hersteller mitgelieferten
Anleitungen zur Überprüfung des Feuerlö-
schers zu Rate. Den Feuerlöscher immer im
Feuerlöscherbehälter aufbewahren.
Immer einen Feuerlöscher mit an Bord neh-
men. Ein Feuerlöscher gehört nicht zur Stan-
dardausrüstung des Wasserfahrzeugs. Falls
Sie keinen haben, wenden Sie sich an Ihren
Yamaha Vertragshändler oder einen Händler
von Feuerlöschern, um einen zu erwerben, der
die entsprechenden Anforderungen erfüllt.
@
SJU10550
Extintor
Compruebe que haya un extintor lleno a bor-
do. El contenedor del extintor 1
se encuentra en
el compartimento de la batería.
Para abrir la tapa del contenedor del
extintor2
desmonte el asiento y gírela en el
sentido contrario al de las agujas del reloj.
Después de introducir el extintor, verifique
que la tapa del contenedor esté bien apretada.
NOTA:@ Consulte las instrucciones del fabricante para
comprobar el extintor. Guarde siempre el ex-
tintor en su contenedor.
Lleve siempre un extintor a bordo. El extintor
no forma parte del equipamiento de serie de
esta moto de agua. Si no tiene uno, póngase
en contacto con un concesionario Yamaha o
con un vendedor de extintores para adquirir
uno que cumpla con las especificaciones ade-
cuadas.
@
UF1G82A0.book Page 24 Tuesday, October 5, 2004 9:56 AM
Page 120 of 254
3-25
F
FJU18340
Accélérateur
Actionnez plusieurs fois la manette des gaz
pour vérifier que sa course est entièrement libre.
Elle doit se déplacer facilement et sans à-coups
sur toute sa course et revenir automatiquement à
la position de ralenti lorsqu’on la relâche.
@ Avant de démarrer le moteur, vérifiez tou-
jours le bon fonctionnement de la manette des
gaz.
@
FJU10570
Système de direction
Vérifiez que le guidon ne présente aucun si-
gne de relâchement.
Faites-le tourner aussi loin que possible vers
la droite et la gauche pour vérifier qu’il se dépla-
ce sans à coups et sans entrave sur tout son par-
cours. Vérifiez également que la tuyère de pro-
pulsion change bien de direction lorsque vous
tournez le guidon et qu’il n’y a pas de jeu entre
le mouvement du guidon et celui de la tuyère.
UF1G82A0.book Page 25 Tuesday, October 5, 2004 9:56 AM
