YAMAHA GP1300R 2007 Manuale duso (in Italian)

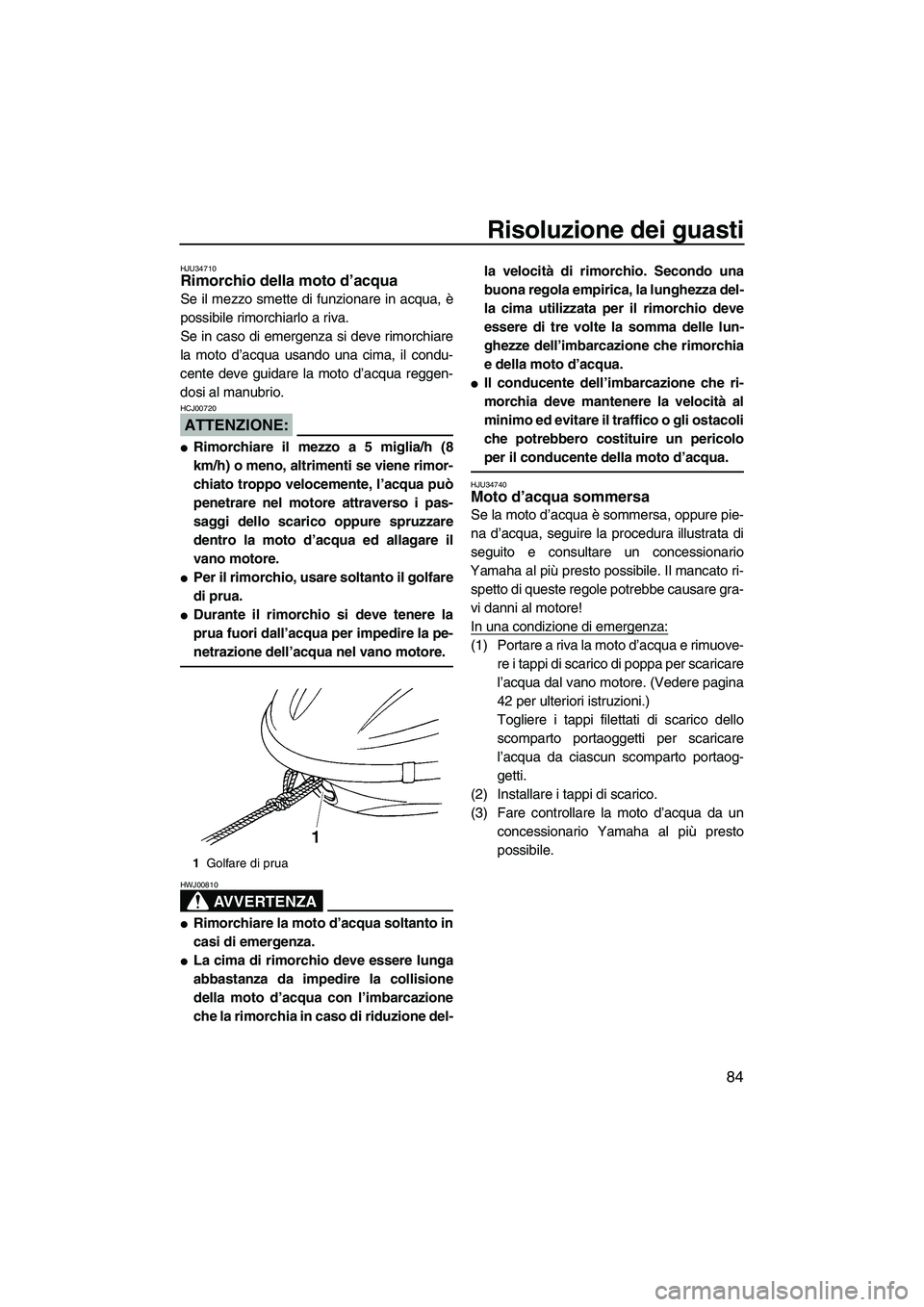

Risoluzione dei guasti
84
HJU34710Rimorchio della moto d’acqua
Se il mezzo smette di funzionare in acqua, è
possibile rimorchiarlo a riva.
Se in caso di emergenza si deve rimorchiare
la moto d’acqua usando una cima, il condu-
cente deve guidare la moto d’acqua reggen-
dosi al manubrio.
ATTENZIONE:
HCJ00720

Rimorchiare il mezzo a 5 miglia/h (8
km/h) o meno, altrimenti se viene rimor-
chiato troppo velocemente, l’acqua può
penetrare nel motore attraverso i pas-
saggi dello scarico oppure spruzzare
dentro la moto d’acqua ed allagare il
vano motore.

Per il rimorchio, usare soltanto il golfare
di prua.

Durante il rimorchio si deve tenere la
prua fuori dall’acqua per impedire la pe-
netrazione dell’acqua nel vano motore.
AVVERTENZA
HWJ00810

Rimorchiare la moto d’acqua soltanto in
casi di emergenza.

La cima di rimorchio deve essere lunga
abbastanza da impedire la collisione
della moto d’acqua con l’imbarcazione
che la rimorchia in caso di riduzione del-la velocità di rimorchio. Secondo una
buona regola empirica, la lunghezza del-
la cima utilizzata per il rimorchio deve
essere di tre volte la somma delle lun-
ghezze dell’imbarcazione che rimorchia
e della moto d’acqua.

Il conducente dell’imbarcazione che ri-
morchia deve mantenere la velocità al
minimo ed evitare il traffico o gli ostacoli
che potrebbero costituire un pericolo
per il conducente della moto d’acqua.
HJU34740Moto d’acqua sommersa
Se la moto d’acqua è sommersa, oppure pie-
na d’acqua, seguire la procedura illustrata di
seguito e consultare un concessionario
Yamaha al più presto possibile. Il mancato ri-
spetto di queste regole potrebbe causare gra-
vi danni al motore!
In una condizione di emergenza:
(1) Portare a riva la moto d’acqua e rimuove-
re i tappi di scarico di poppa per scaricare
l’acqua dal vano motore. (Vedere pagina
42 per ulteriori istruzioni.)
Togliere i tappi filettati di scarico dello
scomparto portaoggetti per scaricare
l’acqua da ciascun scomparto portaog-
getti.
(2) Installare i tappi di scarico.
(3) Fare controllare la moto d’acqua da un
concessionario Yamaha al più presto
possibile.
1Golfare di prua
UF1G74H0.book Page 84 Tuesday, August 1, 2006 9:04 AM

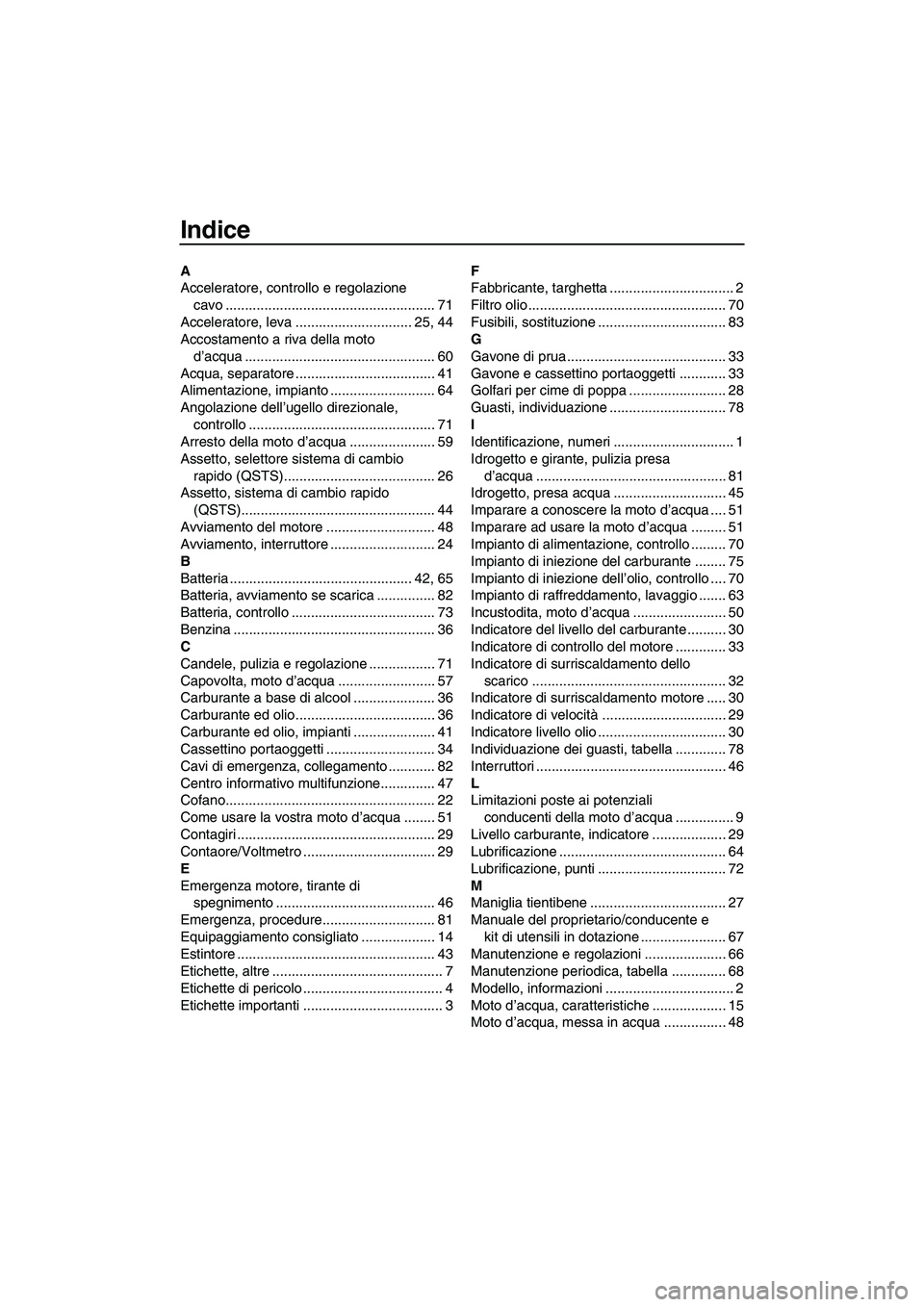

Indice
A
Acceleratore, controllo e regolazione
cavo ...................................................... 71
Acceleratore, leva .............................. 25, 44
Accostamento a riva della moto
d’acqua ................................................. 60
Acqua, separatore .................................... 41
Alimentazione, impianto ........................... 64
Angolazione dell’ugello direzionale,
controllo ................................................ 71
Arresto della moto d’acqua ...................... 59
Assetto, selettore sistema di cambio
rapido (QSTS)....................................... 26
Assetto, sistema di cambio rapido
(QSTS).................................................. 44
Avviamento del motore ............................ 48
Avviamento, interruttore ........................... 24
B
Batteria ............................................... 42, 65
Batteria, avviamento se scarica ............... 82
Batteria, controllo ..................................... 73
Benzina .................................................... 36
C
Candele, pulizia e regolazione ................. 71
Capovolta, moto d’acqua ......................... 57
Carburante a base di alcool ..................... 36
Carburante ed olio.................................... 36
Carburante ed olio, impianti ..................... 41
Cassettino portaoggetti ............................ 34
Cavi di emergenza, collegamento ............ 82
Centro informativo multifunzione.............. 47
Cofano...................................................... 22
Come usare la vostra moto d’acqua ........ 51
Contagiri ................................................... 29
Contaore/Voltmetro .................................. 29
E
Emergenza motore, tirante di
spegnimento ......................................... 46
Emergenza, procedure............................. 81
Equipaggiamento consigliato ................... 14
Estintore ................................................... 43
Etichette, altre ............................................ 7
Etichette di pericolo .................................... 4
Etichette importanti .................................... 3F
Fabbricante, targhetta ................................ 2
Filtro olio ................................................... 70
Fusibili, sostituzione ................................. 83
G
Gavone di prua......................................... 33
Gavone e cassettino portaoggetti ............ 33
Golfari per cime di poppa ......................... 28
Guasti, individuazione .............................. 78
I
Identificazione, numeri ............................... 1
Idrogetto e girante, pulizia presa
d’acqua ................................................. 81
Idrogetto, presa acqua ............................. 45
Imparare a conoscere la moto d’acqua .... 51
Imparare ad usare la moto d’acqua ......... 51
Impianto di alimentazione, controllo ......... 70
Impianto di iniezione del carburante ........ 75
Impianto di iniezione dell’olio, controllo .... 70
Impianto di raffreddamento, lavaggio ....... 63
Incustodita, moto d’acqua ........................ 50
Indicatore del livello del carburante .......... 30
Indicatore di controllo del motore ............. 33
Indicatore di surriscaldamento dello
scarico .................................................. 32
Indicatore di surriscaldamento motore ..... 30
Indicatore di velocità................................ 29
Indicatore livello olio ................................. 30
Individuazione dei guasti, tabella ............. 78
Interruttori ................................................. 46
L
Limitazioni poste ai potenziali
conducenti della moto d’acqua ............... 9
Livello carburante, indicatore ................... 29
Lubrificazione ........................................... 64
Lubrificazione, punti ................................. 72
M
Maniglia tientibene ................................... 27
Manuale del proprietario/conducente e
kit di utensili in dotazione ...................... 67
Manutenzione e regolazioni ..................... 66
Manutenzione periodica, tabella .............. 68
Modello, informazioni ................................. 2
Moto d’acqua, caratteristiche ................... 15
Moto d’acqua, messa in acqua ................ 48
UF1G74H0.book Page 1 Tuesday, August 1, 2006 9:04 AM

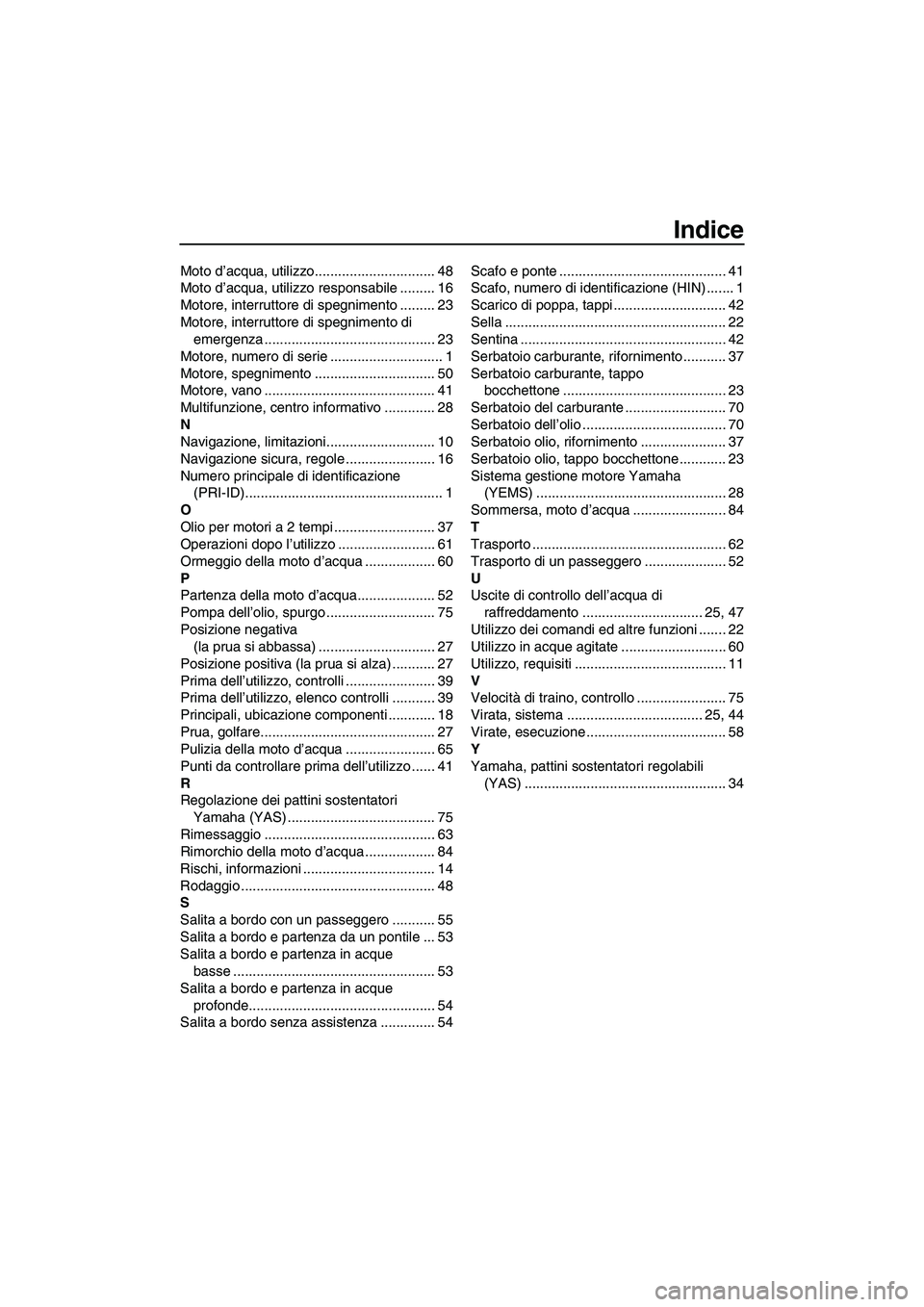

Indice
Moto d’acqua, utilizzo............................... 48
Moto d’acqua, utilizzo responsabile ......... 16
Motore, interruttore di spegnimento ......... 23
Motore, interruttore di spegnimento di
emergenza ............................................ 23
Motore, numero di serie ............................. 1
Motore, spegnimento ............................... 50
Motore, vano ............................................ 41
Multifunzione, centro informativo ............. 28
N
Navigazione, limitazioni............................ 10
Navigazione sicura, regole ....................... 16
Numero principale di identificazione
(PRI-ID)................................................... 1
O
Olio per motori a 2 tempi .......................... 37
Operazioni dopo l’utilizzo ......................... 61
Ormeggio della moto d’acqua .................. 60
P
Partenza della moto d’acqua.................... 52
Pompa dell’olio, spurgo ............................ 75
Posizione negativa
(la prua si abbassa) .............................. 27
Posizione positiva (la prua si alza) ........... 27
Prima dell’utilizzo, controlli ....................... 39
Prima dell’utilizzo, elenco controlli ........... 39
Principali, ubicazione componenti ............ 18
Prua, golfare............................................. 27
Pulizia della moto d’acqua ....................... 65
Punti da controllare prima dell’utilizzo ...... 41
R
Regolazione dei pattini sostentatori
Yamaha (YAS) ...................................... 75
Rimessaggio ............................................ 63
Rimorchio della moto d’acqua .................. 84
Rischi, informazioni .................................. 14
Rodaggio .................................................. 48
S
Salita a bordo con un passeggero ........... 55
Salita a bordo e partenza da un pontile ... 53
Salita a bordo e partenza in acque
basse .................................................... 53
Salita a bordo e partenza in acque
profonde................................................ 54
Salita a bordo senza assistenza .............. 54Scafo e ponte ........................................... 41
Scafo, numero di identificazione (HIN) ....... 1
Scarico di poppa, tappi ............................. 42
Sella ......................................................... 22
Sentina ..................................................... 42
Serbatoio carburante, rifornimento ........... 37
Serbatoio carburante, tappo
bocchettone .......................................... 23
Serbatoio del carburante .......................... 70
Serbatoio dell’olio ..................................... 70
Serbatoio olio, rifornimento ...................... 37
Serbatoio olio, tappo bocchettone ............ 23
Sistema gestione motore Yamaha
(YEMS) ................................................. 28
Sommersa, moto d’acqua ........................ 84
T
Trasporto .................................................. 62
Trasporto di un passeggero ..................... 52
U
Uscite di controllo dell’acqua di
raffreddamento ............................... 25, 47
Utilizzo dei comandi ed altre funzioni ....... 22
Utilizzo in acque agitate ........................... 60
Utilizzo, requisiti ....................................... 11
V
Velocità di traino, controllo ....................... 75
Virata, sistema ................................... 25, 44
Virate, esecuzione.................................... 58
Y
Yamaha, pattini sostentatori regolabili
(YAS) .................................................... 34
UF1G74H0.book Page 2 Tuesday, August 1, 2006 9:04 AM

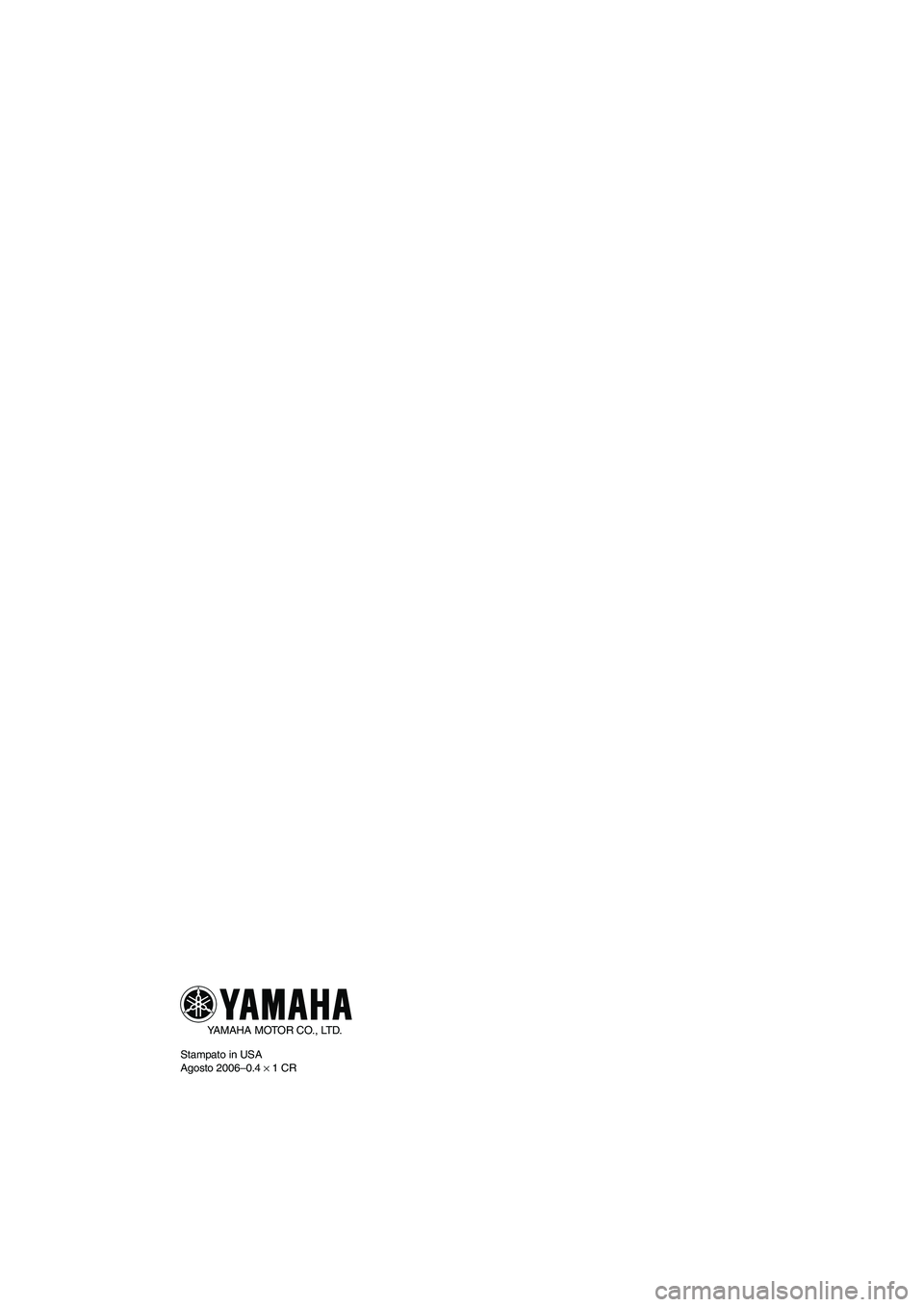

YAMAHA MOTOR CO., LTD.
Stampato in USA
Agosto 2006–0.4 × 1 CR
UF1G74H0.book Page 1 Tuesday, August 1, 2006 9:04 AM
