Page 137 of 150
8-51
8

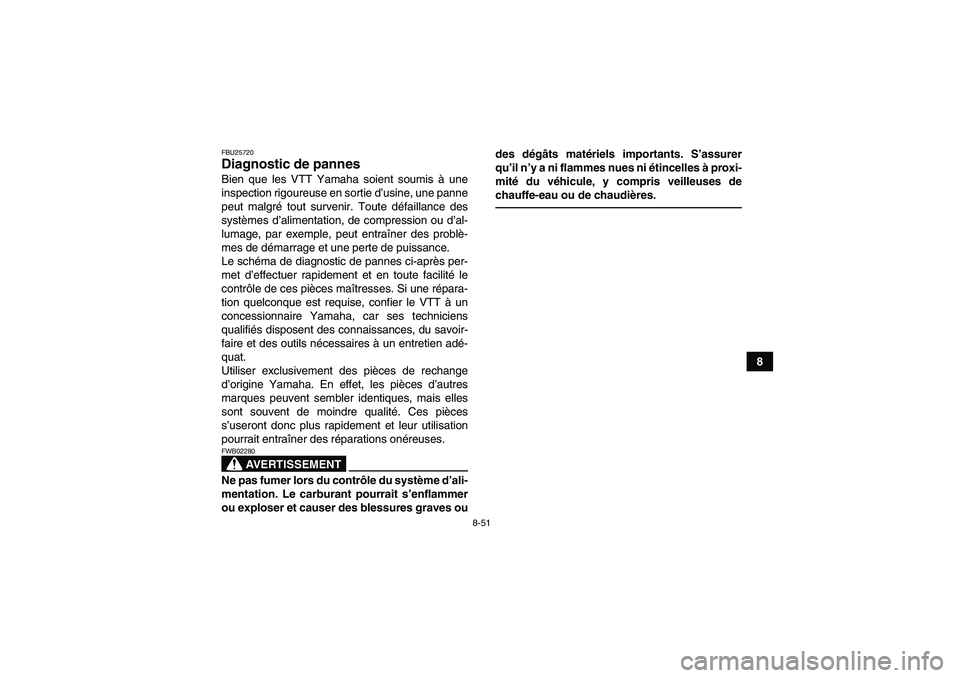

FBU25720Diagnostic de pannes Bien que les VTT Yamaha soient soumis à une
inspection rigoureuse en sortie d’usine, une panne
peut malgré tout survenir. Toute défaillance des
systèmes d’alimentation, de compression ou d’al-
lumage, par exemple, peut entraîner des problè-
mes de démarrage et une perte de puissance.
Le schéma de diagnostic de pannes ci-après per-
met d’effectuer rapidement et en toute facilité le
contrôle de ces pièces maîtresses. Si une répara-
tion quelconque est requise, confier le VTT à un
concessionnaire Yamaha, car ses techniciens
qualifiés disposent des connaissances, du savoir-
faire et des outils nécessaires à un entretien adé-
quat.
Utiliser exclusivement des pièces de rechange
d’origine Yamaha. En effet, les pièces d’autres
marques peuvent sembler identiques, mais elles
sont souvent de moindre qualité. Ces pièces
s’useront donc plus rapidement et leur utilisation
pourrait entraîner des réparations onéreuses.
AVERTISSEMENT
FWB02280Ne pas fumer lors du contrôle du système d’ali-
mentation. Le carburant pourrait s’enflammer
ou exploser et causer des blessures graves oudes dégâts matériels importants. S’assurer
qu’il n’y a ni flammes nues ni étincelles à proxi-
mité du véhicule, y compris veilleuses de
chauffe-eau ou de chaudières.U1P065F0.book Page 51 Friday, August 28, 2009 10:07 AM
Page 142 of 150
10-1
10
FBU25960

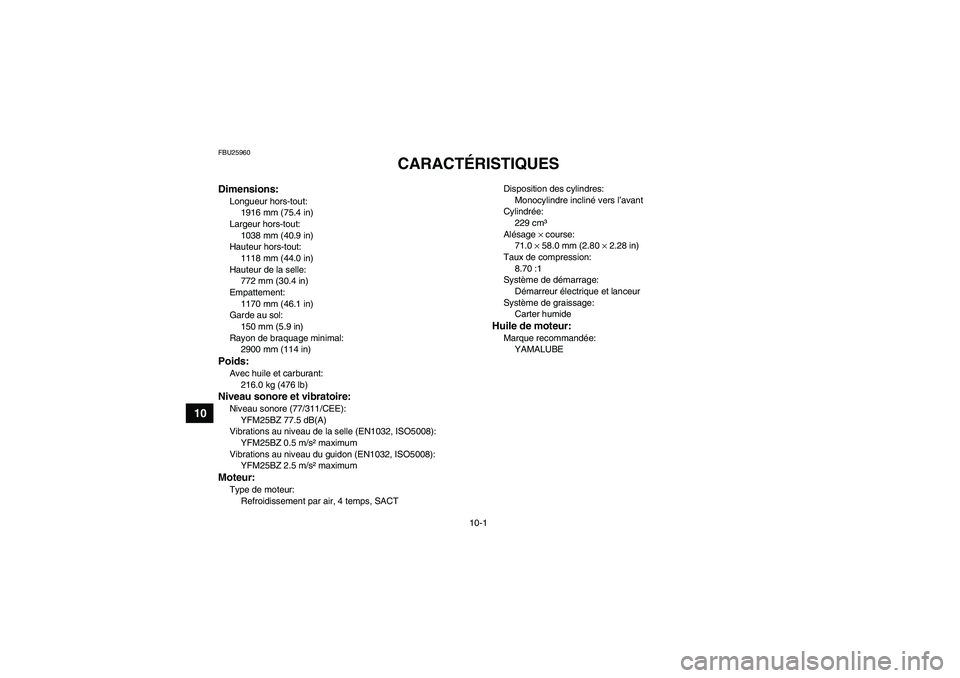

CARACTÉRISTIQUES
Dimensions:Longueur hors-tout:
1916 mm (75.4 in)
Largeur hors-tout:
1038 mm (40.9 in)
Hauteur hors-tout:
1118 mm (44.0 in)
Hauteur de la selle:
772 mm (30.4 in)
Empattement:
1170 mm (46.1 in)
Garde au sol:
150 mm (5.9 in)
Rayon de braquage minimal:
2900 mm (114 in)Poids:Avec huile et carburant:
216.0 kg (476 lb)Niveau sonore et vibratoire:Niveau sonore (77/311/CEE):
YFM25BZ 77.5 dB(A)
Vibrations au niveau de la selle (EN1032, ISO5008):
YFM25BZ 0.5 m/s² maximum
Vibrations au niveau du guidon (EN1032, ISO5008):
YFM25BZ 2.5 m/s² maximumMoteur:Type de moteur:
Refroidissement par air, 4 temps, SACTDisposition des cylindres:
Monocylindre incliné vers l’avant
Cylindrée:
229 cm³
Alésage × course:
71.0 × 58.0 mm (2.80 × 2.28 in)
Taux de compression:
8.70 :1
Système de démarrage:
Démarreur électrique et lanceur
Système de graissage:
Carter humide
Huile de moteur:Marque recommandée:
YAMALUBE
U1P065F0.book Page 1 Friday, August 28, 2009 10:07 AM
