YAMAHA GRIZZLY 250 2010 Manuale de Empleo (in Spanish)

YFM25BZ
YFM250Z
OWNER’S MANUAL
MANUEL DU PROPRIÉTAIRE
MANUAL DEL PROPIETARIO
1P0-F8199-65
READ THIS MANUAL CAREFULLY!
It contains important safety information.
LIRE ATTENTIVEMENT CE MANUEL!
Il comprend d’importantes informations de sécurité.
¡LEA ESTE MANUAL ATENTAMENTE!
Contiene indicaciones importantes acerca de la seguridad.
DIC183

PRINTED IN USA
2009.08-0.3×1 CR
(E,F,S)YAMAHA MOTOR CO., LTD.
DIC183

¡LEA ESTE MANUAL ATENTAMENTE!
Contiene indicaciones importantes
acerca de la seguridad.
MANUAL DEL PROPIETARIO
YFM25BZ
YFM250Z
1P0-F8199-65-S0
U1P065S0.book Page 1 Monday, August 31, 2009 10:19 AM

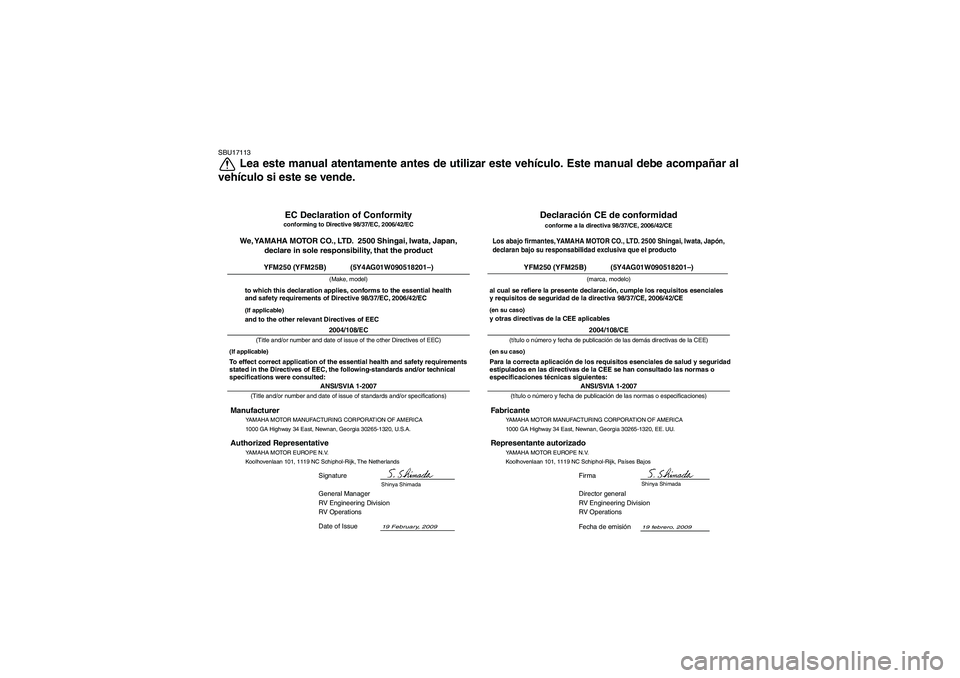

SBU17113
Lea este manual atentamente antes de utilizar este vehículo. Este manual debe acompañar al
vehículo si este se vende.
YAMAHA MOTOR MANUFACTURING CORPORATION OF AMERICA
1000 GA Highway 34 East, Newnan, Georgia 30265-1320, EE. UU.
Fabricante
Declaración CE de conformidadconforme a la directiva 98/37/CE, 2006/42/CE
Los abajo firmantes, YAMAHA MOTOR CO., LTD. 2500 Shingai, Iwata, Japón,
(marca, modelo)
al cual se refiere la presente declaración, cumple los requisitos esenciales
y requisitos de seguridad de la directiva 98/37/CE, 2006/42/CE(en su caso)y otras directivas de la CEE aplicables
2004/108/CE
(título o número y fecha de publicación de las demás directivas de la CEE)
(en su caso)
Para la correcta aplicación de los requisitos esenciales de salud y seguridad
estipulados en las directivas de la CEE se han consultado las normas o
especificaciones técnicas siguientes:
ANSI/SVIA 1-2007
(título o número y fecha de publicación de las normas o especificaciones)
Representante autorizado
YAMAHA MOTOR EUROPE N.V.
Koolhovenlaan 101, 1119 NC Schiphol-Rijk, Países Bajos
Firma
Shinya Shimada
Director general
RV Engineering Division
RV Operations
Fecha de emisión
declaran bajo su responsabilidad exclusiva que el producto
19 febrero, 2009
ANSI/SVIA 1-2007General Manager
RV Engineering Division
RV Operations
19 February, 2009
YFM250 (YFM25B) (5Y4AG01W090518201–)
We, YAMAHA MOTOR CO., LTD. 2500 Shingai, Iwata, Japan,
declare in sole responsibility, that the product
(Make, model)
(If applicable)
and to the other relevant Directives of EEC
2004/108/EC
(Title and/or number and date of issue of the other Directives of EEC)
(If applicable)YAMAHA MOTOR EUROPE N.V.
Koolhovenlaan 101, 1119 NC Schiphol-Rijk, The Netherlands
Signature
Shinya Shimada
Date of Issue to which this declaration applies, conforms to the essential health
and safety requirements of Directive 98/37/EC, 2006/42/EC
To effect correct application of the essential health and safety requirements
stated in the Directives of EEC, the following-standards and/or technical
specifications were consulted:
(Title and/or number and date of issue of standards and/or specifications)
Authorized Representative
EC Declaration of Conformityconforming to Directive 98/37/EC, 2006/42/EC
Manufacturer
YAMAHA MOTOR MANUFACTURING CORPORATION OF AMERICA
1000 GA Highway 34 East, Newnan, Georgia 30265-1320, U.S.A.
YFM250 (YFM25B) (5Y4AG01W090518201–)
U1P065S0.book Page 1 Monday, August 31, 2009 10:19 AM

SBU17170

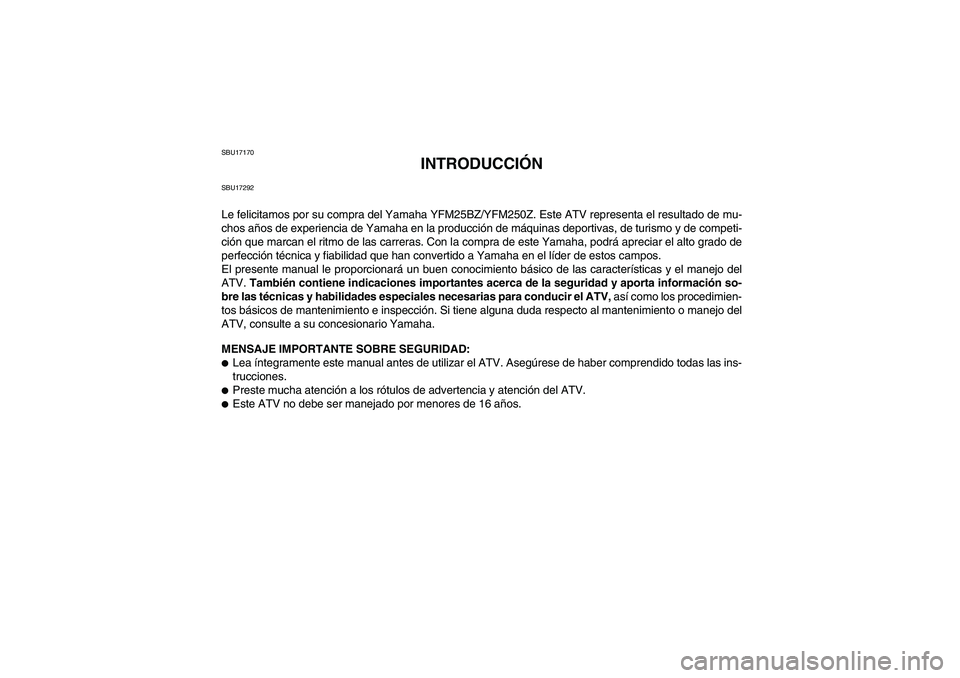

INTRODUCCIÓN
SBU17292Le felicitamos por su compra del Yamaha YFM25BZ/YFM250Z. Este ATV representa el resultado de mu-
chos años de experiencia de Yamaha en la producción de máquinas deportivas, de turismo y de competi-
ción que marcan el ritmo de las carreras. Con la compra de este Yamaha, podrá apreciar el alto grado de
perfección técnica y fiabilidad que han convertido a Yamaha en el líder de estos campos.
El presente manual le proporcionará un buen conocimiento básico de las características y el manejo del
ATV. También contiene indicaciones importantes acerca de la seguridad y aporta información so-
bre las técnicas y habilidades especiales necesarias para conducir el ATV, así como los procedimien-
tos básicos de mantenimiento e inspección. Si tiene alguna duda respecto al mantenimiento o manejo del
ATV, consulte a su concesionario Yamaha.
MENSAJE IMPORTANTE SOBRE SEGURIDAD:
Lea íntegramente este manual antes de utilizar el ATV. Asegúrese de haber comprendido todas las ins-
trucciones.
Preste mucha atención a los rótulos de advertencia y atención del ATV.
Este ATV no debe ser manejado por menores de 16 años.
U1P065S0.book Page 1 Monday, August 31, 2009 10:19 AM

SBU17330
INFORMACIÓN IMPORTANTE RELATIVA AL MANUAL
SBU17342LA INOBSERVANCIA DE LAS ADVERTENCIAS CONTENIDAS EN ESTE MANUAL PUEDE ACARREAR
LESIONES GRAVES O INCLUSO MORTALES.
En este manual, la información particularmente importante se distingue mediante las siguientes anotacio-
nes:
* Tanto el producto como las especificaciones están sujetos a cambios sin previo aviso. Este es el símbolo de alerta de seguridad. Se utiliza para avisarle de
un posible peligro de lesiones personales. Respete todos los mensa-
jes de seguridad situados después de este símbolo, a fin de evitar la
posibilidad de lesiones o un accidente mortal.
Una ADVERTENCIA indica una situación de peligro que, si no se evi-
ta, puede ocasionar lesiones graves o un accidente mortal.
Un mensaje de ATENCIÓN indica precauciones especiales que se
deben adoptar para evitar causar daños materiales a su vehículo u
otras propiedades.
Una NOTA proporciona información clave para facilitar o clarificar los pro-
cedimientos.
ADVERTENCIA
ATENCIÓN NOTAU1P065S0.book Page 1 Monday, August 31, 2009 10:19 AM

SBU17350

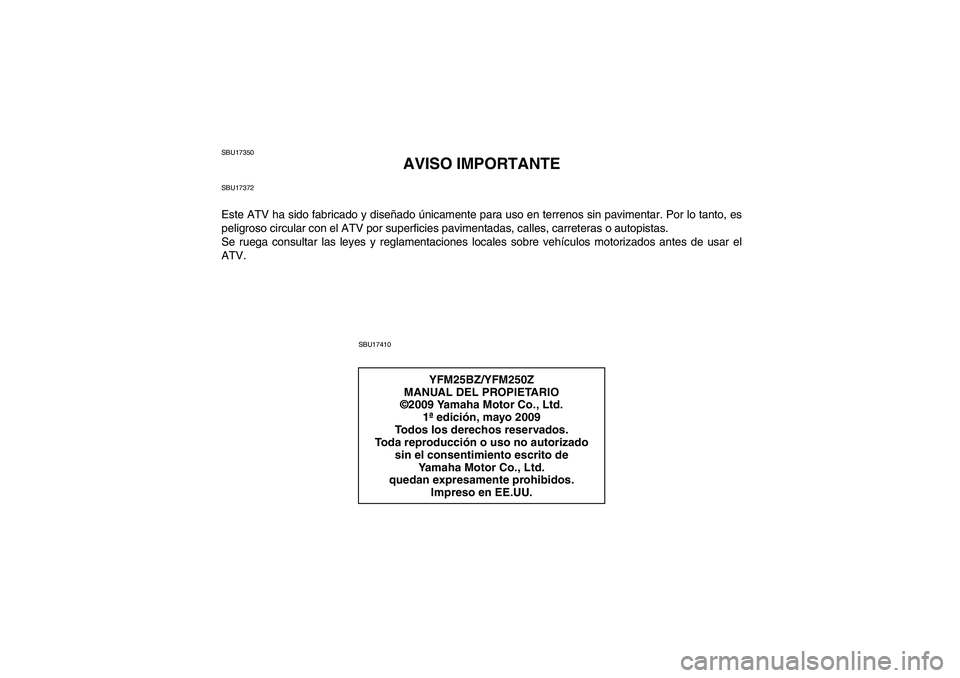

AVISO IMPORTANTE
SBU17372Este ATV ha sido fabricado y diseñado únicamente para uso en terrenos sin pavimentar. Por lo tanto, es
peligroso circular con el ATV por superficies pavimentadas, calles, carreteras o autopistas.
Se ruega consultar las leyes y reglamentaciones locales sobre vehículos motorizados antes de usar el
ATV.
SBU17410
YFM25BZ/YFM250Z
MANUAL DEL PROPIETARIO
©2009 Yamaha Motor Co., Ltd.
1ª edición, mayo 2009
Todos los derechos reservados.
Toda reproducción o uso no autorizado
sin el consentimiento escrito de
Yamaha Motor Co., Ltd.
quedan expresamente prohibidos.
Impreso en EE.UU.
U1P065S0.book Page 1 Monday, August 31, 2009 10:19 AM

SBU17420

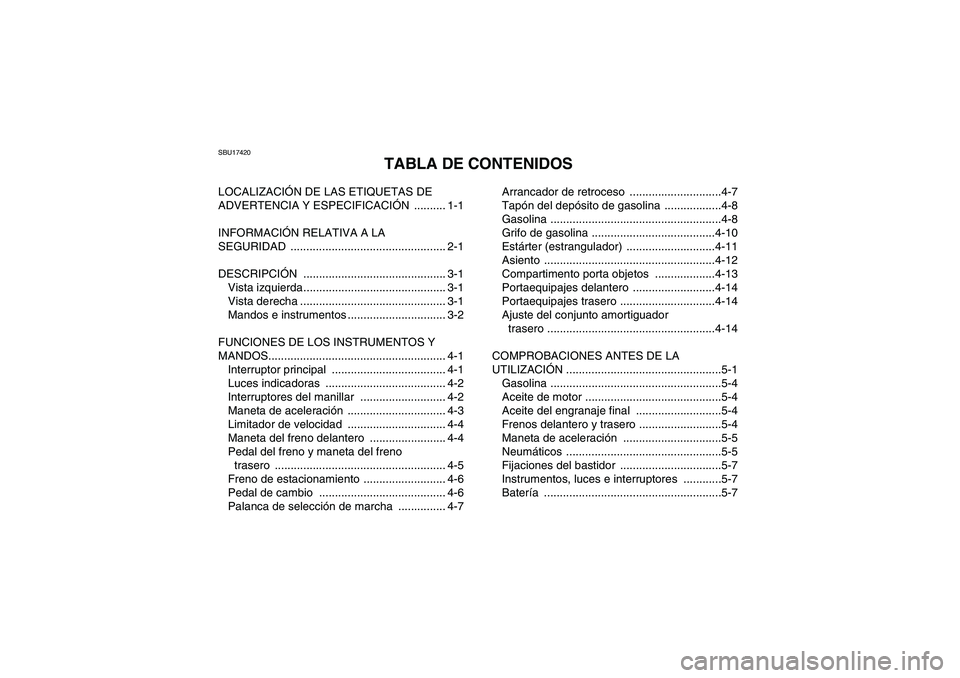

TABLA DE CONTENIDOS
LOCALIZACIÓN DE LAS ETIQUETAS DE
ADVERTENCIA Y ESPECIFICACIÓN .......... 1-1
INFORMACIÓN RELATIVA A LA
SEGURIDAD ................................................. 2-1
DESCRIPCIÓN ............................................. 3-1
Vista izquierda............................................. 3-1
Vista derecha .............................................. 3-1
Mandos e instrumentos ............................... 3-2
FUNCIONES DE LOS INSTRUMENTOS Y
MANDOS........................................................ 4-1
Interruptor principal .................................... 4-1
Luces indicadoras ...................................... 4-2
Interruptores del manillar ........................... 4-2
Maneta de aceleración ............................... 4-3
Limitador de velocidad ............................... 4-4
Maneta del freno delantero ........................ 4-4
Pedal del freno y maneta del freno
trasero ...................................................... 4-5
Freno de estacionamiento .......................... 4-6
Pedal de cambio ........................................ 4-6
Palanca de selección de marcha ............... 4-7Arrancador de retroceso .............................4-7
Tapón del depósito de gasolina ..................4-8
Gasolina ......................................................4-8
Grifo de gasolina .......................................4-10
Estárter (estrangulador) ............................4-11
Asiento ......................................................4-12
Compartimento porta objetos ...................4-13
Portaequipajes delantero ..........................4-14
Portaequipajes trasero ..............................4-14
Ajuste del conjunto amortiguador
trasero .....................................................4-14
COMPROBACIONES ANTES DE LA
UTILIZACIÓN .................................................5-1
Gasolina ......................................................5-4
Aceite de motor ...........................................5-4
Aceite del engranaje final ...........................5-4
Frenos delantero y trasero ..........................5-4
Maneta de aceleración ...............................5-5
Neumáticos .................................................5-5
Fijaciones del bastidor ................................5-7
Instrumentos, luces e interruptores ............5-7
Batería ........................................................5-7U1P065S0.book Page 1 Monday, August 31, 2009 10:19 AM

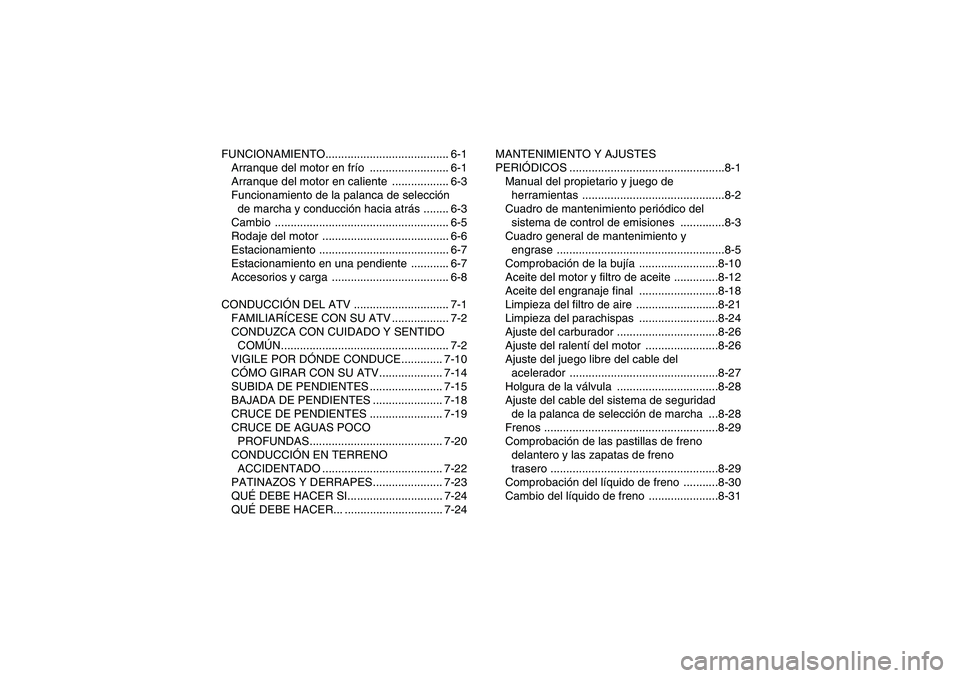

FUNCIONAMIENTO....................................... 6-1
Arranque del motor en frío ......................... 6-1
Arranque del motor en caliente .................. 6-3
Funcionamiento de la palanca de selección
de marcha y conducción hacia atrás ........ 6-3
Cambio ....................................................... 6-5
Rodaje del motor ........................................ 6-6
Estacionamiento ......................................... 6-7
Estacionamiento en una pendiente ............ 6-7
Accesorios y carga ..................................... 6-8
CONDUCCIÓN DEL ATV .............................. 7-1
FAMILIARÍCESE CON SU ATV .................. 7-2
CONDUZCA CON CUIDADO Y SENTIDO
COMÚN..................................................... 7-2
VIGILE POR DÓNDE CONDUCE............. 7-10
CÓMO GIRAR CON SU ATV.................... 7-14
SUBIDA DE PENDIENTES ....................... 7-15
BAJADA DE PENDIENTES ...................... 7-18
CRUCE DE PENDIENTES ....................... 7-19
CRUCE DE AGUAS POCO
PROFUNDAS.......................................... 7-20
CONDUCCIÓN EN TERRENO
ACCIDENTADO ...................................... 7-22
PATINAZOS Y DERRAPES...................... 7-23
QUÉ DEBE HACER SI.............................. 7-24
QUÉ DEBE HACER... ............................... 7-24MANTENIMIENTO Y AJUSTES
PERIÓDICOS .................................................8-1
Manual del propietario y juego de
herramientas .............................................8-2
Cuadro de mantenimiento periódico del
sistema de control de emisiones ..............8-3
Cuadro general de mantenimiento y
engrase .....................................................8-5
Comprobación de la bujía .........................8-10
Aceite del motor y filtro de aceite ..............8-12
Aceite del engranaje final .........................8-18
Limpieza del filtro de aire ..........................8-21
Limpieza del parachispas .........................8-24
Ajuste del carburador ................................8-26
Ajuste del ralentí del motor .......................8-26
Ajuste del juego libre del cable del
acelerador ...............................................8-27
Holgura de la válvula ................................8-28
Ajuste del cable del sistema de seguridad
de la palanca de selección de marcha ...8-28
Frenos .......................................................8-29
Comprobación de las pastillas de freno
delantero y las zapatas de freno
trasero .....................................................8-29
Comprobación del líquido de freno ...........8-30
Cambio del líquido de freno ......................8-31U1P065S0.book Page 2 Monday, August 31, 2009 10:19 AM

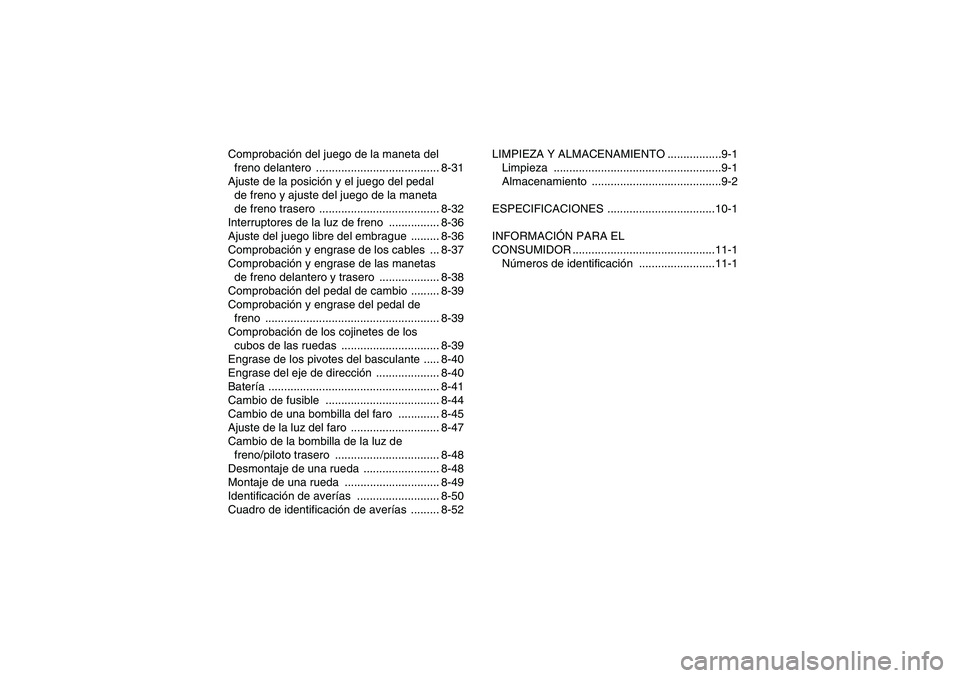

Comprobación del juego de la maneta del
freno delantero ....................................... 8-31
Ajuste de la posición y el juego del pedal
de freno y ajuste del juego de la maneta
de freno trasero ...................................... 8-32
Interruptores de la luz de freno ................ 8-36
Ajuste del juego libre del embrague ......... 8-36
Comprobación y engrase de los cables ... 8-37
Comprobación y engrase de las manetas
de freno delantero y trasero ................... 8-38
Comprobación del pedal de cambio ......... 8-39
Comprobación y engrase del pedal de
freno ....................................................... 8-39
Comprobación de los cojinetes de los
cubos de las ruedas ............................... 8-39
Engrase de los pivotes del basculante ..... 8-40
Engrase del eje de dirección .................... 8-40
Batería ...................................................... 8-41
Cambio de fusible .................................... 8-44
Cambio de una bombilla del faro ............. 8-45
Ajuste de la luz del faro ............................ 8-47
Cambio de la bombilla de la luz de
freno/piloto trasero ................................. 8-48
Desmontaje de una rueda ........................ 8-48
Montaje de una rueda .............................. 8-49
Identificación de averías .......................... 8-50
Cuadro de identificación de averías ......... 8-52LIMPIEZA Y ALMACENAMIENTO .................9-1
Limpieza .....................................................9-1
Almacenamiento .........................................9-2
ESPECIFICACIONES ..................................10-1
INFORMACIÓN PARA EL
CONSUMIDOR .............................................11-1
Números de identificación ........................11-1
U1P065S0.book Page 3 Monday, August 31, 2009 10:19 AM
