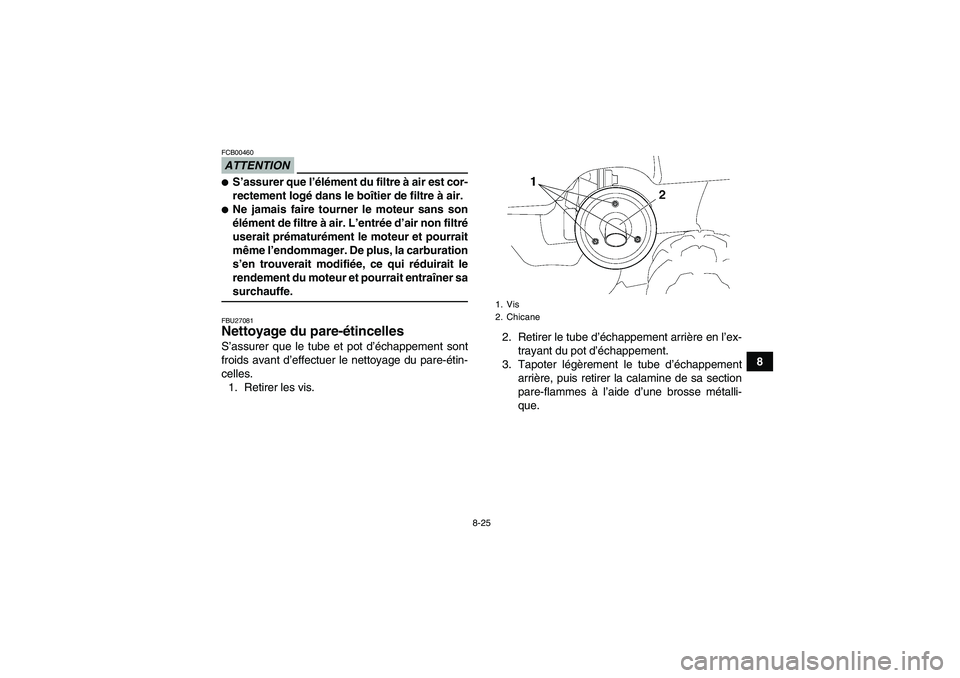

8-25
8
ATTENTIONFCB00460
S’assurer que l’élément du filtre à air est cor-
rectement logé dans le boîtier de filtre à air.
Ne jamais faire tourner le moteur sans son
élément de filtre à air. L’entrée d’air non filtré
userait prématurément le moteur et pourrait
même l’endommager. De plus, la carburation
s’en trouverait modifiée, ce qui réduirait le
rendement du moteur et pourrait entraîner sasurchauffe.FBU27081Nettoyage du pare-étincelles S’assurer que le tube et pot d’échappement sont
froids avant d’effectuer le nettoyage du pare-étin-
celles.
1. Retirer les vis.2. Retirer le tube d’échappement arrière en l’ex-
trayant du pot d’échappement.
3. Tapoter légèrement le tube d’échappement
arrière, puis retirer la calamine de sa section
pare-flammes à l’aide d’une brosse métalli-
que.
1. Vis
2. Chicane
U4S262F0.book Page 25 Tuesday, June 10, 2008 9:07 AM

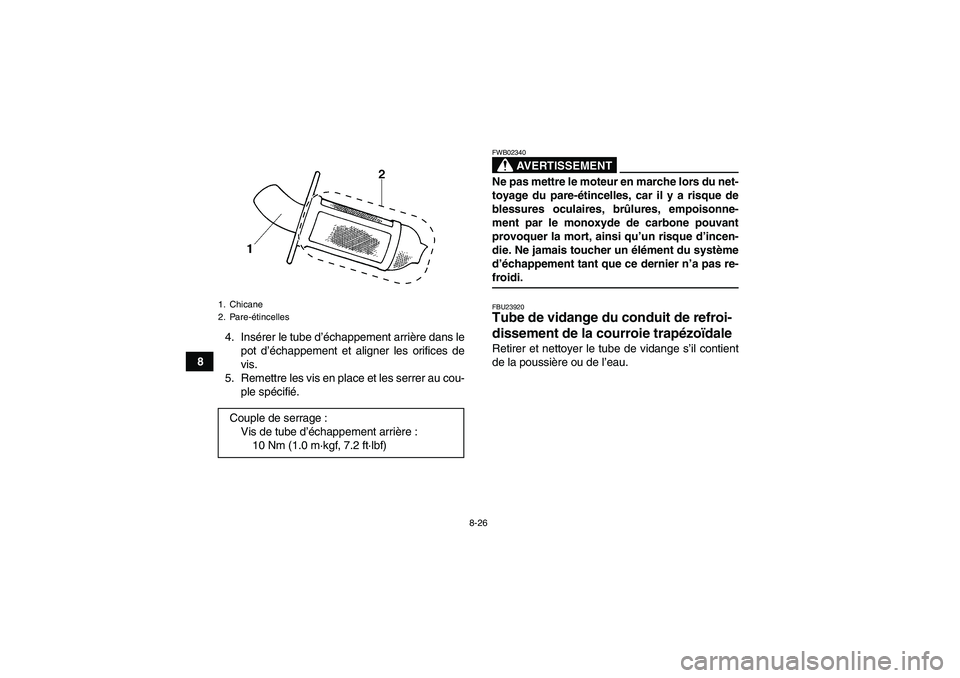

8-26
84. Insérer le tube d’échappement arrière dans le
pot d’échappement et aligner les orifices de
vis.
5. Remettre les vis en place et les serrer au cou-
ple spécifié.
AVERTISSEMENT
FWB02340Ne pas mettre le moteur en marche lors du net-
toyage du pare-étincelles, car il y a risque de
blessures oculaires, brûlures, empoisonne-
ment par le monoxyde de carbone pouvant
provoquer la mort, ainsi qu’un risque d’incen-
die. Ne jamais toucher un élément du système
d’échappement tant que ce dernier n’a pas re-froidi.FBU23920Tube de vidange du conduit de refroi-
dissement de la courroie trapézoïdale Retirer et nettoyer le tube de vidange s’il contient
de la poussière ou de l’eau.
1. Chicane
2. Pare-étincellesCouple de serrage :
Vis de tube d’échappement arrière :
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
U4S262F0.book Page 26 Tuesday, June 10, 2008 9:07 AM

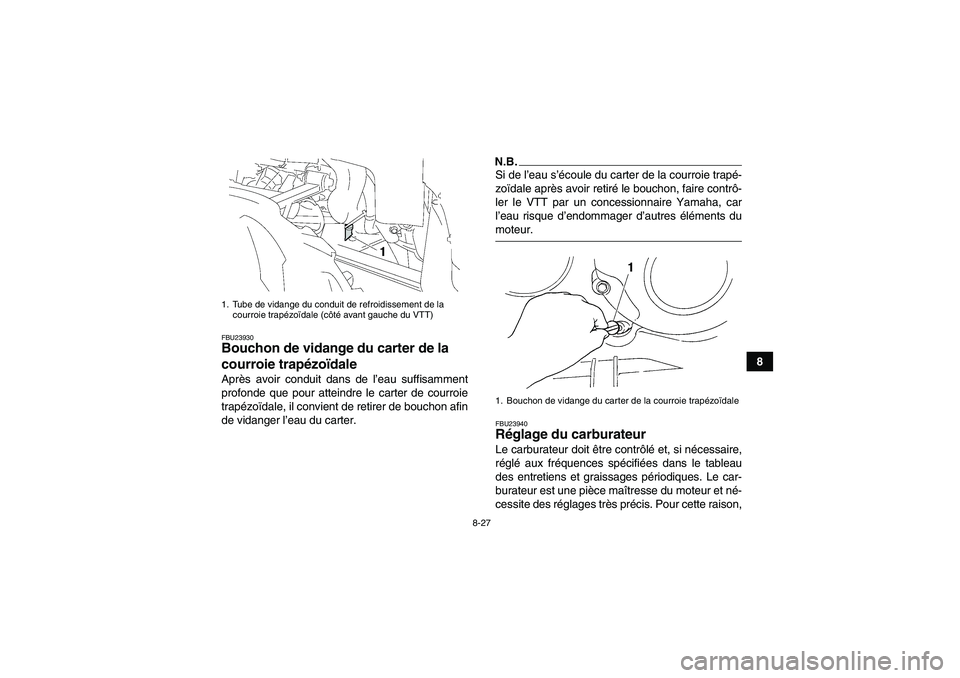

8-27
8
FBU23930Bouchon de vidange du carter de la
courroie trapézoïdale Après avoir conduit dans de l’eau suffisamment
profonde que pour atteindre le carter de courroie
trapézoïdale, il convient de retirer de bouchon afin
de vidanger l’eau du carter.
N.B.Si de l’eau s’écoule du carter de la courroie trapé-
zoïdale après avoir retiré le bouchon, faire contrô-
ler le VTT par un concessionnaire Yamaha, car
l’eau risque d’endommager d’autres éléments dumoteur.FBU23940Réglage du carburateur Le carburateur doit être contrôlé et, si nécessaire,
réglé aux fréquences spécifiées dans le tableau
des entretiens et graissages périodiques. Le car-
burateur est une pièce maîtresse du moteur et né-
cessite des réglages très précis. Pour cette raison,
1. Tube de vidange du conduit de refroidissement de la
courroie trapézoïdale (côté avant gauche du VTT)
1. Bouchon de vidange du carter de la courroie trapézoïdale
U4S262F0.book Page 27 Tuesday, June 10, 2008 9:07 AM

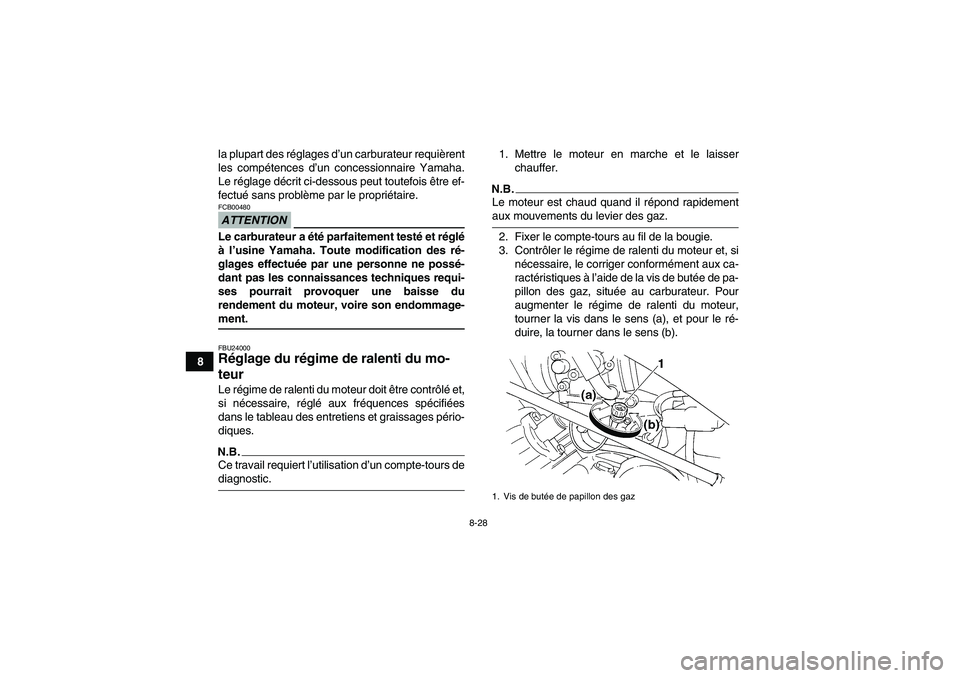

8-28
8la plupart des réglages d’un carburateur requièrent
les compétences d’un concessionnaire Yamaha.
Le réglage décrit ci-dessous peut toutefois être ef-
fectué sans problème par le propriétaire.
ATTENTIONFCB00480Le carburateur a été parfaitement testé et réglé
à l’usine Yamaha. Toute modification des ré-
glages effectuée par une personne ne possé-
dant pas les connaissances techniques requi-
ses pourrait provoquer une baisse du
rendement du moteur, voire son endommage-ment.FBU24000Réglage du régime de ralenti du mo-
teur Le régime de ralenti du moteur doit être contrôlé et,
si nécessaire, réglé aux fréquences spécifiées
dans le tableau des entretiens et graissages pério-
diques.N.B.Ce travail requiert l’utilisation d’un compte-tours dediagnostic.1. Mettre le moteur en marche et le laisser
chauffer.
N.B.Le moteur est chaud quand il répond rapidementaux mouvements du levier des gaz.
2. Fixer le compte-tours au fil de la bougie.
3. Contrôler le régime de ralenti du moteur et, si
nécessaire, le corriger conformément aux ca-
ractéristiques à l’aide de la vis de butée de pa-
pillon des gaz, située au carburateur. Pour
augmenter le régime de ralenti du moteur,
tourner la vis dans le sens (a), et pour le ré-
duire, la tourner dans le sens (b).1. Vis de butée de papillon des gaz
U4S262F0.book Page 28 Tuesday, June 10, 2008 9:07 AM

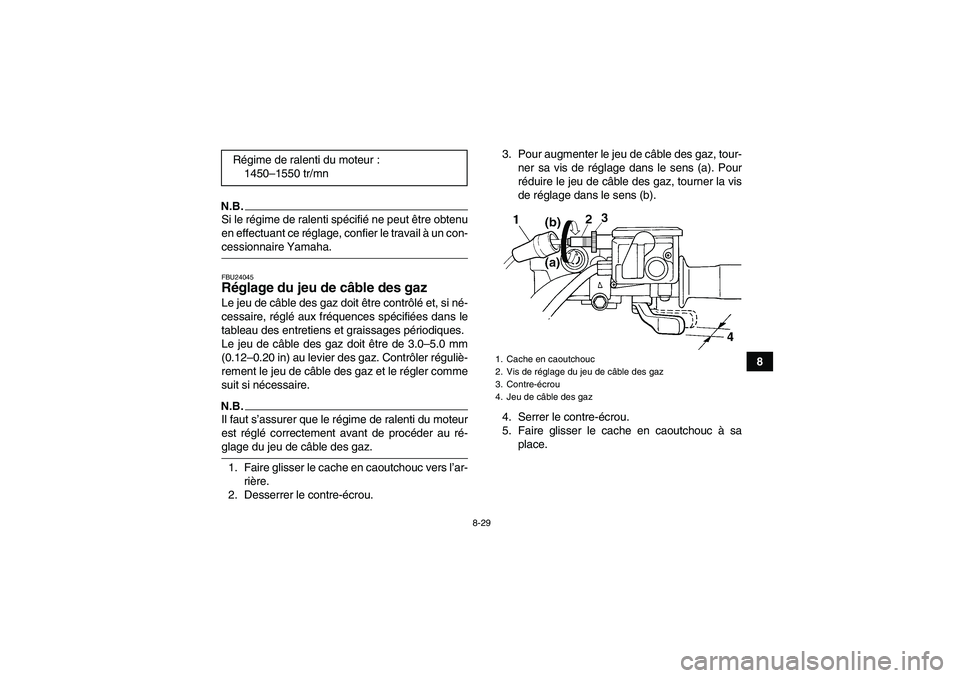

8-29
8
N.B.Si le régime de ralenti spécifié ne peut être obtenu
en effectuant ce réglage, confier le travail à un con-cessionnaire Yamaha.FBU24045Réglage du jeu de câble des gaz Le jeu de câble des gaz doit être contrôlé et, si né-
cessaire, réglé aux fréquences spécifiées dans le
tableau des entretiens et graissages périodiques.
Le jeu de câble des gaz doit être de 3.0–5.0 mm
(0.12–0.20 in) au levier des gaz. Contrôler réguliè-
rement le jeu de câble des gaz et le régler comme
suit si nécessaire.N.B.Il faut s’assurer que le régime de ralenti du moteur
est réglé correctement avant de procéder au ré-glage du jeu de câble des gaz.
1. Faire glisser le cache en caoutchouc vers l’ar-
rière.
2. Desserrer le contre-écrou.3. Pour augmenter le jeu de câble des gaz, tour-
ner sa vis de réglage dans le sens (a). Pour
réduire le jeu de câble des gaz, tourner la vis
de réglage dans le sens (b).
4. Serrer le contre-écrou.
5. Faire glisser le cache en caoutchouc à sa
place. Régime de ralenti du moteur :
1450–1550 tr/mn
1. Cache en caoutchouc
2. Vis de réglage du jeu de câble des gaz
3. Contre-écrou
4. Jeu de câble des gaz
U4S262F0.book Page 29 Tuesday, June 10, 2008 9:07 AM

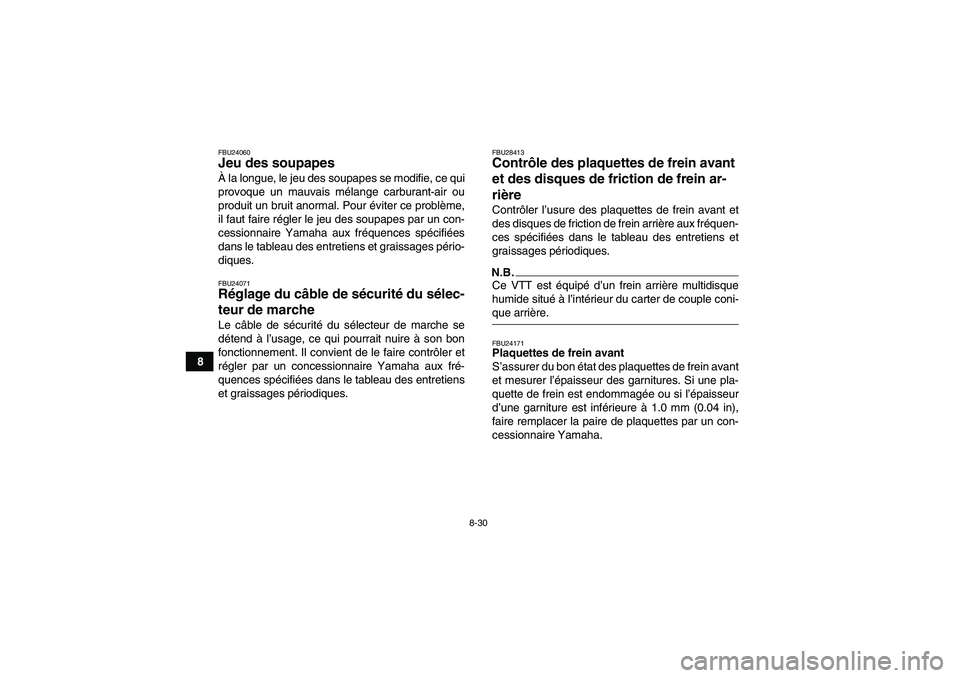

8-30
8
FBU24060Jeu des soupapes À la longue, le jeu des soupapes se modifie, ce qui
provoque un mauvais mélange carburant-air ou
produit un bruit anormal. Pour éviter ce problème,
il faut faire régler le jeu des soupapes par un con-
cessionnaire Yamaha aux fréquences spécifiées
dans le tableau des entretiens et graissages pério-
diques.FBU24071Réglage du câble de sécurité du sélec-
teur de marche Le câble de sécurité du sélecteur de marche se
détend à l’usage, ce qui pourrait nuire à son bon
fonctionnement. Il convient de le faire contrôler et
régler par un concessionnaire Yamaha aux fré-
quences spécifiées dans le tableau des entretiens
et graissages périodiques.
FBU28413Contrôle des plaquettes de frein avant
et des disques de friction de frein ar-
rière Contrôler l’usure des plaquettes de frein avant et
des disques de friction de frein arrière aux fréquen-
ces spécifiées dans le tableau des entretiens et
graissages périodiques.N.B.Ce VTT est équipé d’un frein arrière multidisque
humide situé à l’intérieur du carter de couple coni-que arrière.FBU24171Plaquettes de frein avant
S’assurer du bon état des plaquettes de frein avant
et mesurer l’épaisseur des garnitures. Si une pla-
quette de frein est endommagée ou si l’épaisseur
d’une garniture est inférieure à 1.0 mm (0.04 in),
faire remplacer la paire de plaquettes par un con-
cessionnaire Yamaha.
U4S262F0.book Page 30 Tuesday, June 10, 2008 9:07 AM

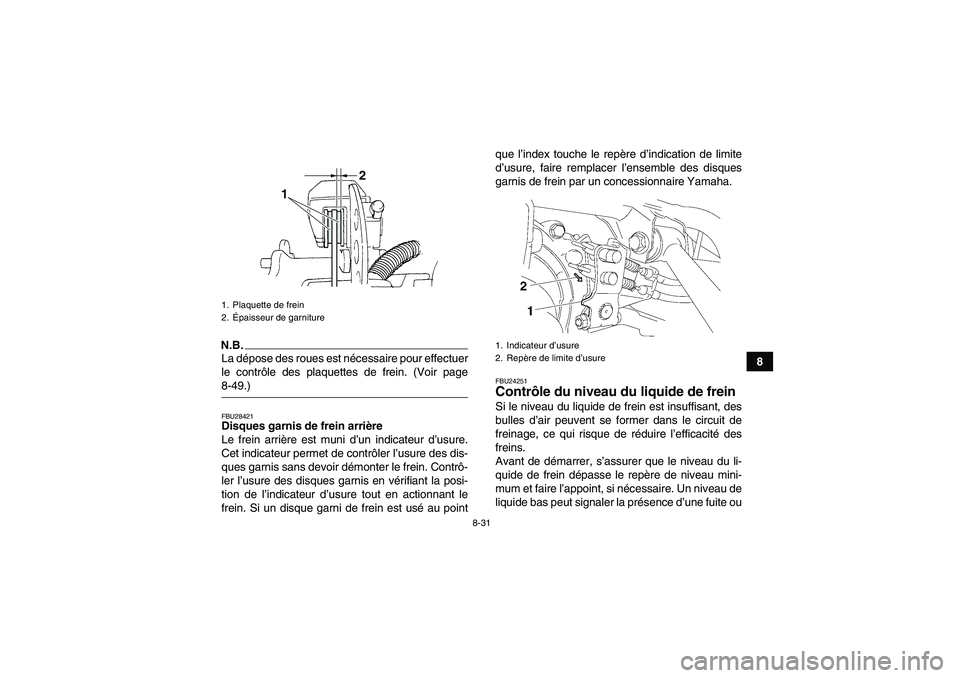

8-31
8
N.B.La dépose des roues est nécessaire pour effectuer
le contrôle des plaquettes de frein. (Voir page8-49.)FBU28421Disques garnis de frein arrière
Le frein arrière est muni d’un indicateur d’usure.
Cet indicateur permet de contrôler l’usure des dis-
ques garnis sans devoir démonter le frein. Contrô-
ler l’usure des disques garnis en vérifiant la posi-
tion de l’indicateur d’usure tout en actionnant le
frein. Si un disque garni de frein est usé au pointque l’index touche le repère d’indication de limite
d’usure, faire remplacer l’ensemble des disques
garnis de frein par un concessionnaire Yamaha.
FBU24251Contrôle du niveau du liquide de frein Si le niveau du liquide de frein est insuffisant, des
bulles d’air peuvent se former dans le circuit de
freinage, ce qui risque de réduire l’efficacité des
freins.
Avant de démarrer, s’assurer que le niveau du li-
quide de frein dépasse le repère de niveau mini-
mum et faire l’appoint, si nécessaire. Un niveau de
liquide bas peut signaler la présence d’une fuite ou
1. Plaquette de frein
2.Épaisseur de garniture
2
1
1. Indicateur d’usure
2. Repère de limite d’usure
U4S262F0.book Page 31 Tuesday, June 10, 2008 9:07 AM

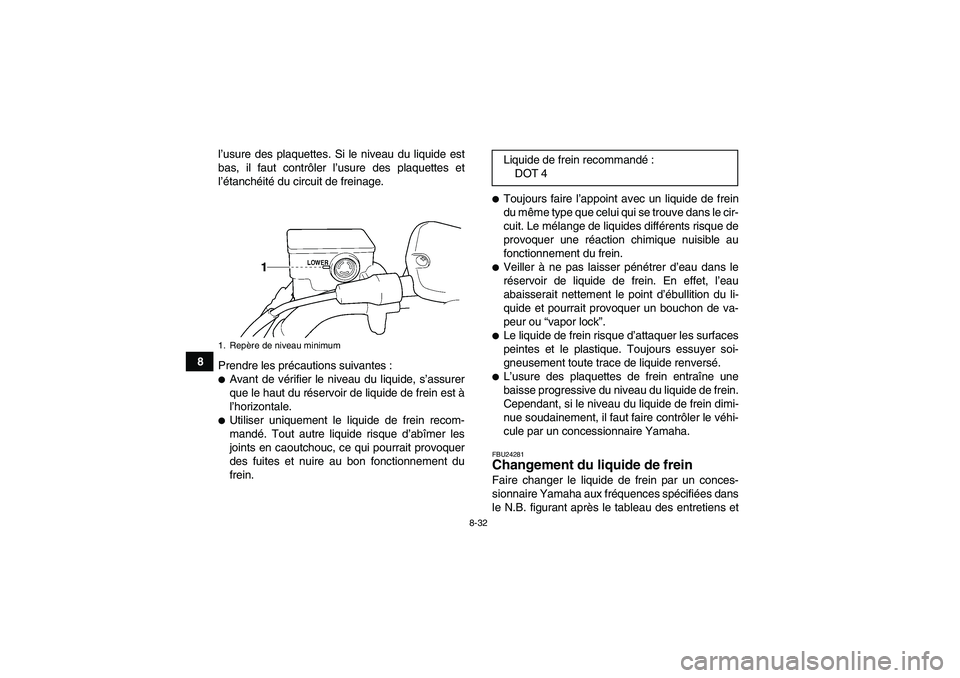

8-32
8l’usure des plaquettes. Si le niveau du liquide est
bas, il faut contrôler l’usure des plaquettes et
l’étanchéité du circuit de freinage.
Prendre les précautions suivantes :

Avant de vérifier le niveau du liquide, s’assurer
que le haut du réservoir de liquide de frein est à
l’horizontale.
Utiliser uniquement le liquide de frein recom-
mandé. Tout autre liquide risque d’abîmer les
joints en caoutchouc, ce qui pourrait provoquer
des fuites et nuire au bon fonctionnement du
frein.

Toujours faire l’appoint avec un liquide de frein
du même type que celui qui se trouve dans le cir-
cuit. Le mélange de liquides différents risque de
provoquer une réaction chimique nuisible au
fonctionnement du frein.
Veiller à ne pas laisser pénétrer d’eau dans le
réservoir de liquide de frein. En effet, l’eau
abaisserait nettement le point d’ébullition du li-
quide et pourrait provoquer un bouchon de va-
peur ou “vapor lock”.
Le liquide de frein risque d’attaquer les surfaces
peintes et le plastique. Toujours essuyer soi-
gneusement toute trace de liquide renversé.
L’usure des plaquettes de frein entraîne une
baisse progressive du niveau du liquide de frein.
Cependant, si le niveau du liquide de frein dimi-
nue soudainement, il faut faire contrôler le véhi-
cule par un concessionnaire Yamaha.FBU24281Changement du liquide de frein Faire changer le liquide de frein par un conces-
sionnaire Yamaha aux fréquences spécifiées dans
le N.B. figurant après le tableau des entretiens et
1. Repère de niveau minimum
Liquide de frein recommandé:
DOT 4
U4S262F0.book Page 32 Tuesday, June 10, 2008 9:07 AM

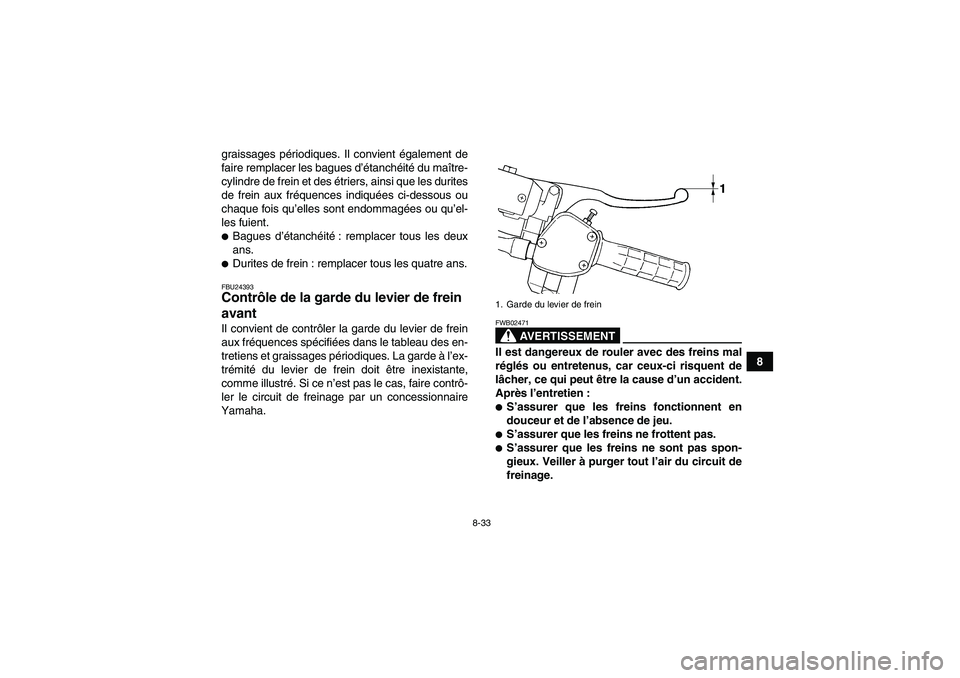

8-33
8 graissages périodiques. Il convient également de
faire remplacer les bagues d’étanchéité du maître-
cylindre de frein et des étriers, ainsi que les durites
de frein aux fréquences indiquées ci-dessous ou
chaque fois qu’elles sont endommagées ou qu’el-
les fuient.

Bagues d’étanchéité: remplacer tous les deux
ans.
Durites de frein : remplacer tous les quatre ans.FBU24393Contrôle de la garde du levier de frein
avant Il convient de contrôler la garde du levier de frein
aux fréquences spécifiées dans le tableau des en-
tretiens et graissages périodiques. La garde à l’ex-
trémité du levier de frein doit être inexistante,
comme illustré. Si ce n’est pas le cas, faire contrô-
ler le circuit de freinage par un concessionnaire
Yamaha.
AVERTISSEMENT
FWB02471Il est dangereux de rouler avec des freins mal
réglés ou entretenus, car ceux-ci risquent de
lâcher, ce qui peut être la cause d’un accident.
Après l’entretien :
S’assurer que les freins fonctionnent en
douceur et de l’absence de jeu.
S’assurer que les freins ne frottent pas.
S’assurer que les freins ne sont pas spon-
gieux. Veiller à purger tout l’air du circuit de
freinage.1. Garde du levier de frein
U4S262F0.book Page 33 Tuesday, June 10, 2008 9:07 AM

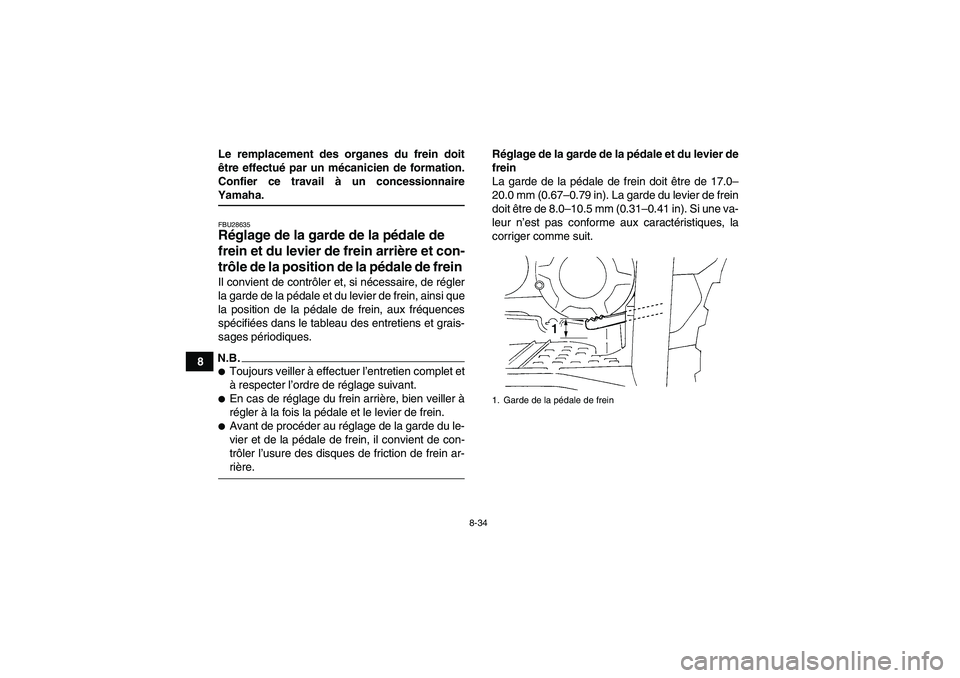

8-34
8Le remplacement des organes du frein doit
être effectué par un mécanicien de formation.
Confier ce travail à un concessionnaire
Yamaha.FBU28635Réglage de la garde de la pédale de
frein et du levier de frein arrière et con-
trôle de la position de la pédale de frein Il convient de contrôler et, si nécessaire, de régler
la garde de la pédale et du levier de frein, ainsi que
la position de la pédale de frein, aux fréquences
spécifiées dans le tableau des entretiens et grais-
sages périodiques.N.B.
Toujours veiller à effectuer l’entretien complet et
à respecter l’ordre de réglage suivant.
En cas de réglage du frein arrière, bien veiller à
régler à la fois la pédale et le levier de frein.
Avant de procéder au réglage de la garde du le-
vier et de la pédale de frein, il convient de con-
trôler l’usure des disques de friction de frein ar-rière.Réglage de la garde de la pédale et du levier de
frein
La garde de la pédale de frein doit être de 17.0–
20.0 mm (0.67–0.79 in). La garde du levier de frein
doit être de 8.0–10.5 mm (0.31–0.41 in). Si une va-
leur n’est pas conforme aux caractéristiques, la
corriger comme suit.
1. Garde de la pédale de frein
U4S262F0.book Page 34 Tuesday, June 10, 2008 9:07 AM
