YAMAHA GRIZZLY 350 2011 Manuale de Empleo (in Spanish)

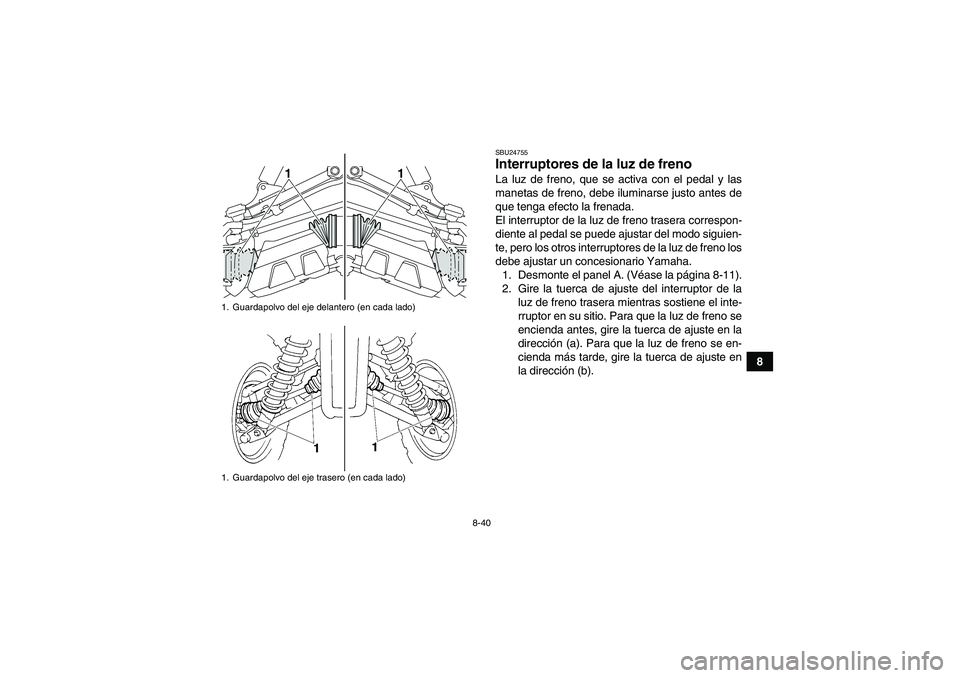

8-40
8
SBU24755Interruptores de la luz de freno La luz de freno, que se activa con el pedal y las
manetas de freno, debe iluminarse justo antes de
que tenga efecto la frenada.
El interruptor de la luz de freno trasera correspon-
diente al pedal se puede ajustar del modo siguien-
te, pero los otros interruptores de la luz de freno los
debe ajustar un concesionario Yamaha.
1. Desmonte el panel A. (Véase la página 8-11).
2. Gire la tuerca de ajuste del interruptor de la
luz de freno trasera mientras sostiene el inte-
rruptor en su sitio. Para que la luz de freno se
encienda antes, gire la tuerca de ajuste en la
dirección (a). Para que la luz de freno se en-
cienda más tarde, gire la tuerca de ajuste en
la dirección (b).
1. Guardapolvo del eje delantero (en cada lado)
1. Guardapolvo del eje trasero (en cada lado)
1
1
U4S264S0.book Page 40 Wednesday, August 4, 2010 11:16 AM

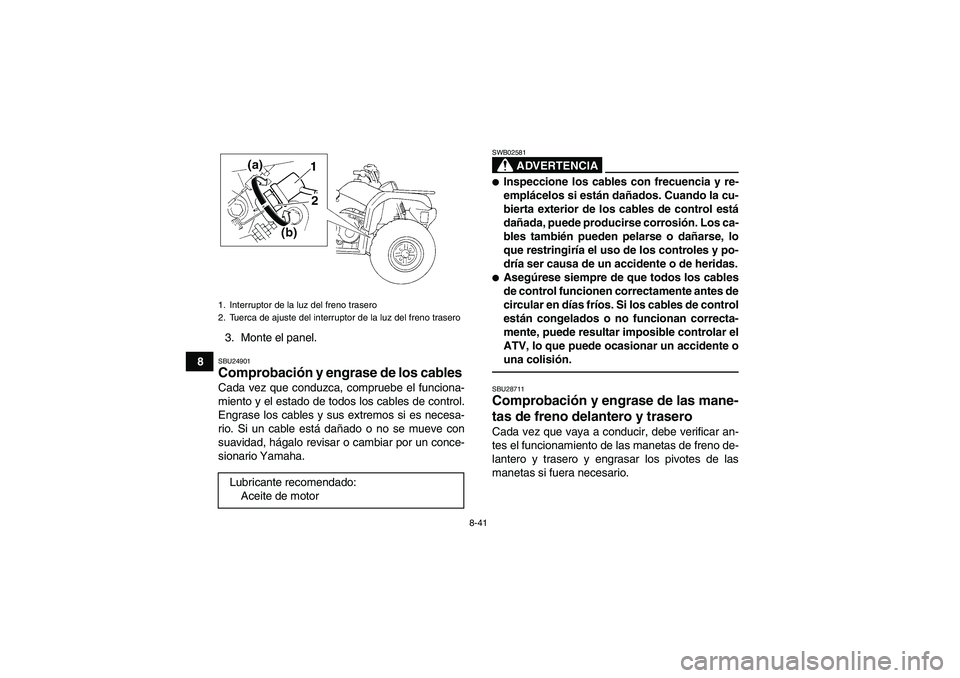

8-41
83. Monte el panel.
SBU24901Comprobación y engrase de los cables Cada vez que conduzca, compruebe el funciona-
miento y el estado de todos los cables de control.
Engrase los cables y sus extremos si es necesa-
rio. Si un cable está dañado o no se mueve con
suavidad, hágalo revisar o cambiar por un conce-
sionario Yamaha.
ADVERTENCIA
SWB02581
Inspeccione los cables con frecuencia y re-
emplácelos si están dañados. Cuando la cu-
bierta exterior de los cables de control está
dañada, puede producirse corrosión. Los ca-
bles también pueden pelarse o dañarse, lo
que restringiría el uso de los controles y po-
dría ser causa de un accidente o de heridas.
Asegúrese siempre de que todos los cables
de control funcionen correctamente antes de
circular en días fríos. Si los cables de control
están congelados o no funcionan correcta-
mente, puede resultar imposible controlar el
ATV, lo que puede ocasionar un accidente o
una colisión.SBU28711Comprobación y engrase de las mane-
tas de freno delantero y trasero Cada vez que vaya a conducir, debe verificar an-
tes el funcionamiento de las manetas de freno de-
lantero y trasero y engrasar los pivotes de las
manetas si fuera necesario.
1. Interruptor de la luz del freno trasero
2. Tuerca de ajuste del interruptor de la luz del freno traseroLubricante recomendado:
Aceite de motor
U4S264S0.book Page 41 Wednesday, August 4, 2010 11:16 AM

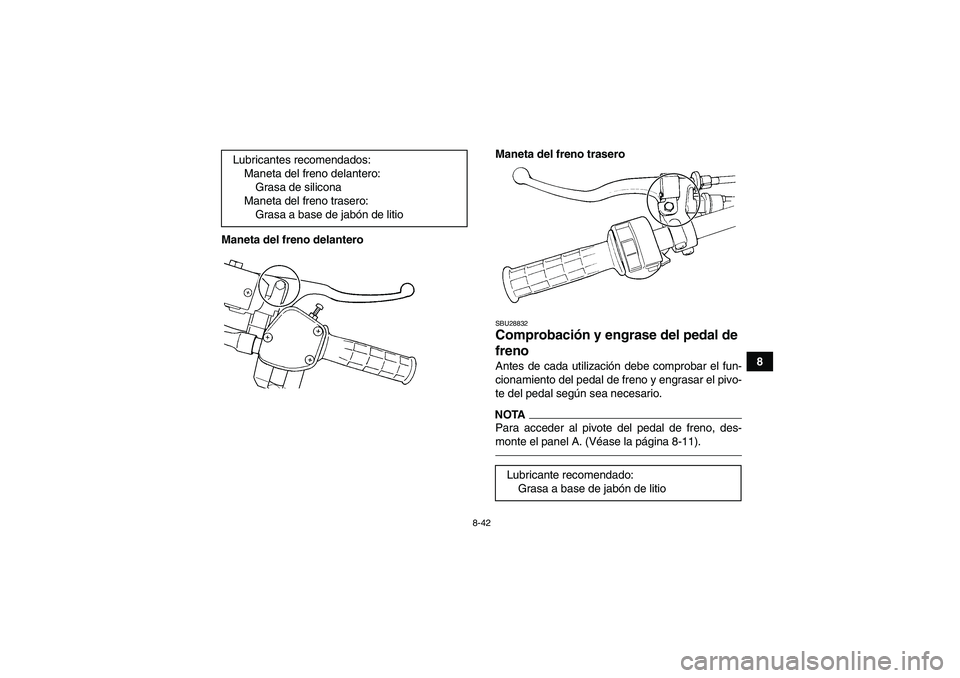

8-42
8 Maneta del freno delanteroManeta del freno trasero
SBU28832Comprobación y engrase del pedal de
freno Antes de cada utilización debe comprobar el fun-
cionamiento del pedal de freno y engrasar el pivo-
te del pedal según sea necesario.NOTAPara acceder al pivote del pedal de freno, des-
monte el panel A. (Véase la página 8-11).
Lubricantes recomendados:
Maneta del freno delantero:
Grasa de silicona
Maneta del freno trasero:
Grasa a base de jabón de litio
Lubricante recomendado:
Grasa a base de jabón de litio
U4S264S0.book Page 42 Wednesday, August 4, 2010 11:16 AM

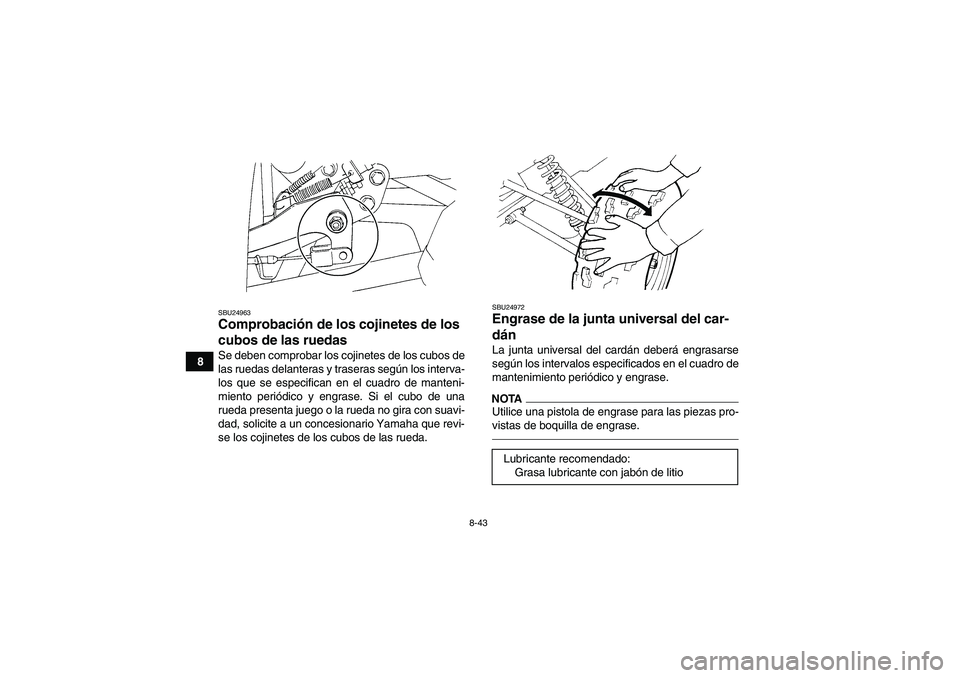

8-43
8
SBU24963Comprobación de los cojinetes de los
cubos de las ruedas Se deben comprobar los cojinetes de los cubos de
las ruedas delanteras y traseras según los interva-
los que se especifican en el cuadro de manteni-
miento periódico y engrase. Si el cubo de una
rueda presenta juego o la rueda no gira con suavi-
dad, solicite a un concesionario Yamaha que revi-
se los cojinetes de los cubos de las rueda.
SBU24972Engrase de la junta universal del car-
dán La junta universal del cardán deberá engrasarse
según los intervalos especificados en el cuadro de
mantenimiento periódico y engrase.NOTAUtilice una pistola de engrase para las piezas pro-
vistas de boquilla de engrase.Lubricante recomendado:
Grasa lubricante con jabón de litio
U4S264S0.book Page 43 Wednesday, August 4, 2010 11:16 AM

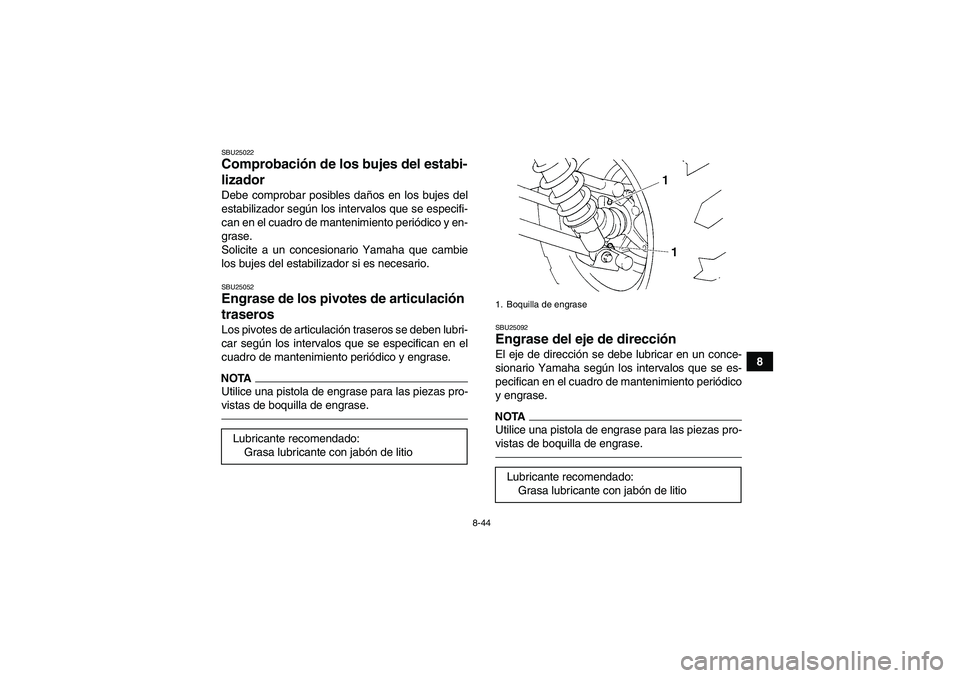

8-44
8
SBU25022Comprobación de los bujes del estabi-
lizador Debe comprobar posibles daños en los bujes del
estabilizador según los intervalos que se especifi-
can en el cuadro de mantenimiento periódico y en-
grase.
Solicite a un concesionario Yamaha que cambie
los bujes del estabilizador si es necesario.SBU25052Engrase de los pivotes de articulación
traseros Los pivotes de articulación traseros se deben lubri-
car según los intervalos que se especifican en el
cuadro de mantenimiento periódico y engrase.NOTAUtilice una pistola de engrase para las piezas pro-
vistas de boquilla de engrase.
SBU25092Engrase del eje de dirección El eje de dirección se debe lubricar en un conce-
sionario Yamaha según los intervalos que se es-
pecifican en el cuadro de mantenimiento periódico
y engrase.NOTAUtilice una pistola de engrase para las piezas pro-
vistas de boquilla de engrase.
Lubricante recomendado:
Grasa lubricante con jabón de litio
1. Boquilla de engraseLubricante recomendado:
Grasa lubricante con jabón de litio
U4S264S0.book Page 44 Wednesday, August 4, 2010 11:16 AM

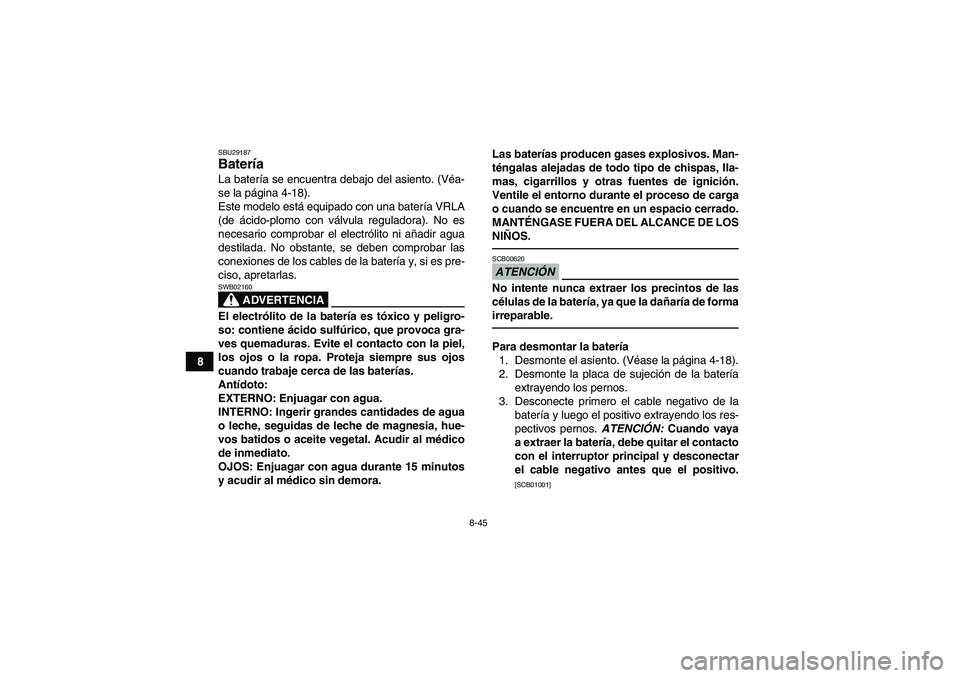

8-45
8
SBU29187Batería La batería se encuentra debajo del asiento. (Véa-
se la página 4-18).
Este modelo está equipado con una batería VRLA
(de ácido-plomo con válvula reguladora). No es
necesario comprobar el electrólito ni añadir agua
destilada. No obstante, se deben comprobar las
conexiones de los cables de la batería y, si es pre-
ciso, apretarlas.
ADVERTENCIA
SWB02160El electrólito de la batería es tóxico y peligro-
so: contiene ácido sulfúrico, que provoca gra-
ves quemaduras. Evite el contacto con la piel,
los ojos o la ropa. Proteja siempre sus ojos
cuando trabaje cerca de las baterías.
Antídoto:
EXTERNO: Enjuagar con agua.
INTERNO: Ingerir grandes cantidades de agua
o leche, seguidas de leche de magnesia, hue-
vos batidos o aceite vegetal. Acudir al médico
de inmediato.
OJOS: Enjuagar con agua durante 15 minutos
y acudir al médico sin demora.Las baterías producen gases explosivos. Man-
téngalas alejadas de todo tipo de chispas, lla-
mas, cigarrillos y otras fuentes de ignición.
Ventile el entorno durante el proceso de carga
o cuando se encuentre en un espacio cerrado.
MANTÉNGASE FUERA DEL ALCANCE DE LOS
NIÑOS.
ATENCIÓNSCB00620No intente nunca extraer los precintos de las
células de la batería, ya que la dañaría de forma
irreparable.Para desmontar la batería
1. Desmonte el asiento. (Véase la página 4-18).
2. Desmonte la placa de sujeción de la batería
extrayendo los pernos.
3. Desconecte primero el cable negativo de la
batería y luego el positivo extrayendo los res-
pectivos pernos. ATENCIÓN: Cuando vaya
a extraer la batería, debe quitar el contacto
con el interruptor principal y desconectar
el cable negativo antes que el positivo.
[SCB01001]
U4S264S0.book Page 45 Wednesday, August 4, 2010 11:16 AM

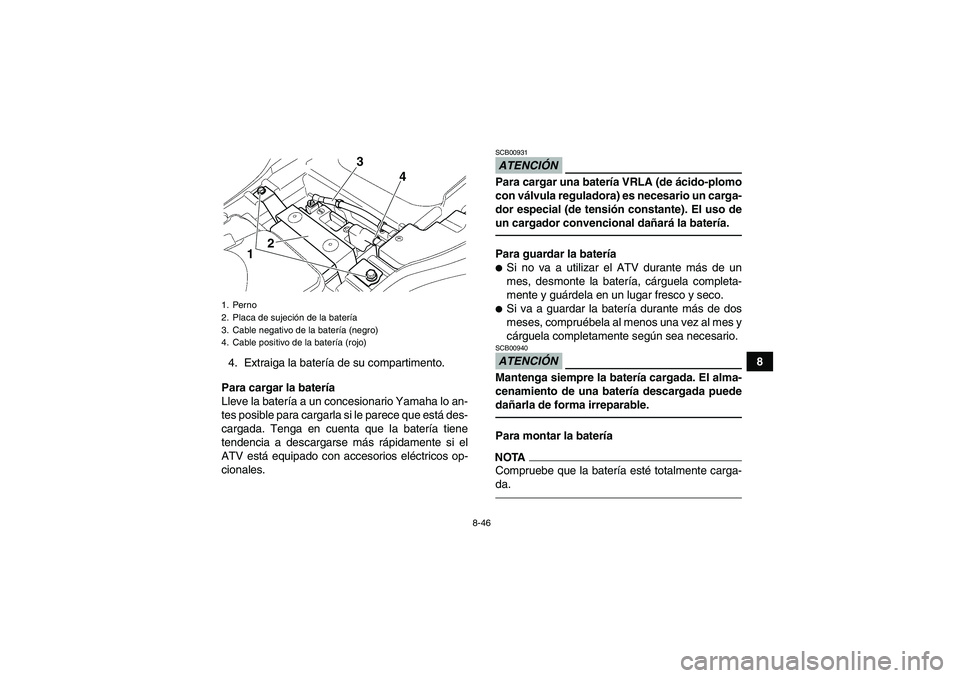

8-46
8
4. Extraiga la batería de su compartimento.
Para cargar la batería
Lleve la batería a un concesionario Yamaha lo an-
tes posible para cargarla si le parece que está des-
cargada. Tenga en cuenta que la batería tiene
tendencia a descargarse más rápidamente si el
ATV está equipado con accesorios eléctricos op-
cionales.
ATENCIÓNSCB00931Para cargar una batería VRLA (de ácido-plomo
con válvula reguladora) es necesario un carga-
dor especial (de tensión constante). El uso de
un cargador convencional dañará la batería.Para guardar la batería
Si no va a utilizar el ATV durante más de un
mes, desmonte la batería, cárguela completa-
mente y guárdela en un lugar fresco y seco.
Si va a guardar la batería durante más de dos
meses, compruébela al menos una vez al mes y
cárguela completamente según sea necesario.ATENCIÓNSCB00940Mantenga siempre la batería cargada. El alma-
cenamiento de una batería descargada puede
dañarla de forma irreparable.Para montar la bateríaNOTACompruebe que la batería esté totalmente carga-
da.
1. Perno
2. Placa de sujeción de la batería
3. Cable negativo de la batería (negro)
4. Cable positivo de la batería (rojo)
123
4
U4S264S0.book Page 46 Wednesday, August 4, 2010 11:16 AM

8-47
81. Sitúe la batería en su compartimento.
2. Conecte primero el cable positivo de la bate-
ría y luego el negativo colocando los respecti-
vos pernos.ATENCIÓN: Cuando vaya a
montar la batería, debe quitar el contacto
con el interruptor principal y conectar el
cable positivo antes que el negativo.
[SCB01110]
3. Monte la placa de sujeción de la batería colo-
cando los pernos.
4. Monte el asiento. (Véase la página 4-18).
SBU25326Cambio de fusibles El fusible principal y la caja de fusibles están situa-
dos debajo del asiento. (Véase la página 4-18).
1. Cable positivo de la batería (rojo)
2. Cable negativo de la batería (negro)
2
1
1. Fusible principal
2. Fusible principal de repuesto
3. Caja de fusibles
U4S264S0.book Page 47 Wednesday, August 4, 2010 11:16 AM

8-48
8
Si un fusible está fundido, cámbielo del modo si-
guiente.
1. Gire la llave a la posición “OFF” y desactive
todos los circuitos eléctricos.
ATENCIÓNSCB00640Para evitar un cortocircuito accidental, apague
el interruptor principal al comprobar o cambiar
un fusible.2. Extraiga el fusible fundido e instale uno nuevo
del amperaje especificado. ¡ADVERTENCIA!
Utilice siempre un fusible del tipo especifi-
cado y no use nunca un objeto para susti-
tuir el fusible adecuado. Un fusible
inadecuado o un objeto sustituto pueden
provocar daños en el sistema eléctrico, lo
que podría ocasionar un incendio.
[SWB02172]
1. Fusible del faro
2. Fusible del encendido
3. Fusible de la toma de corriente continua (para la toma de
corriente continua opcional)
4. Fusible de la tracción integral
5. Fusible del sistema de intermitencia
6. Fusible de reservaU4S264S0.book Page 48 Wednesday, August 4, 2010 11:16 AM

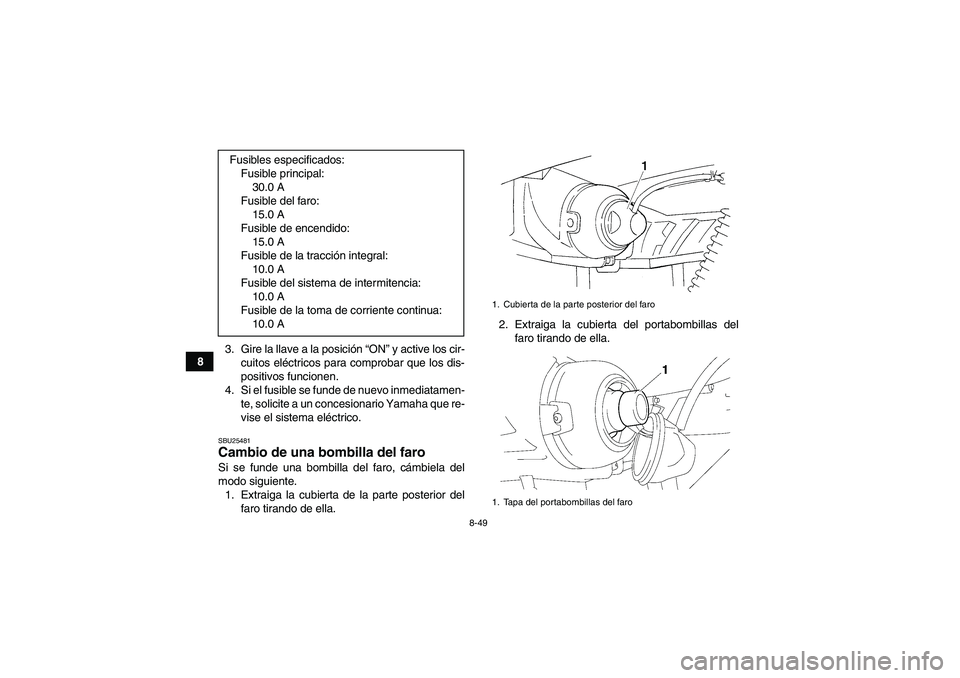

8-49
83. Gire la llave a la posición “ON” y active los cir-
cuitos eléctricos para comprobar que los dis-
positivos funcionen.
4. Si el fusible se funde de nuevo inmediatamen-
te, solicite a un concesionario Yamaha que re-
vise el sistema eléctrico.
SBU25481Cambio de una bombilla del faro Si se funde una bombilla del faro, cámbiela del
modo siguiente.
1. Extraiga la cubierta de la parte posterior del
faro tirando de ella.2. Extraiga la cubierta del portabombillas del
faro tirando de ella. Fusibles especificados:
Fusible principal:
30.0 A
Fusible del faro:
15.0 A
Fusible de encendido:
15.0 A
Fusible de la tracción integral:
10.0 A
Fusible del sistema de intermitencia:
10.0 A
Fusible de la toma de corriente continua:
10.0 A
1. Cubierta de la parte posterior del faro
1. Tapa del portabombillas del faro
U4S264S0.book Page 49 Wednesday, August 4, 2010 11:16 AM
