3. Extraiga el portabombillas del faro empuján-
dolo hacia adentro y girándolo hacia la iz-
quierda. 4. Extraiga la bombilla fundida tirando de ella.
5. Coloque una bombilla nueva en su posición.
ATENCIÓN: No toque la parte de cristal de
la bombilla del faro para no mancharla de
aceite, ya que de lo contrario perdería
transparencia, luminosidad y durabilidad.
Elimine completamente toda suciedad y
marcas de dedos en la bombilla del faro
con un trapo humedecido en alcohol o di-
luyente.
[SCB00652]
1. Tapa del portabombillas del faro
1. Portabombillas del faro
1
UB1462S0.book Page 45 Tuesday, June 16, 2015 4:16 PM
Page 132 of 150

8-46
86. Instale el portabombillas empujándolo hacia
adentro y girándolo hacia la derecha.
7. Instale la cubierta del portabombillas y la cu- bierta en la parte posterior del faro.
ATENCIÓN: Verifique que la cubierta del
portabombillas del faro esté bien sujeta
encima del portabombillas y bien asenta-
da.
[SCB00672]
8. Ajuste la luz del faro si es necesario.
SBU25553Ajuste de una luz del faroATENCIÓNSCB00691Es aconsejable que un concesionario Yamaha
realice este ajuste. Para subir la luz del faro, gire el tornillo de ajuste
en la dirección (a).
Para bajar la luz del faro, gire el tornillo de ajuste
en la dirección (b).
1. No tocar la parte de cristal de la bombilla.
1. Tornillo de ajuste de la luz del faro
UB1462S0.book Page 46 Tuesday, June 16, 2015 4:16 PM
Page 133 of 150

8-47
8
SBU25581Cambio de la bombilla de la luz de
freno/piloto traseroSi se funde la bombilla de la luz de freno/piloto tra-
sero, hágala cambiar en un concesionario
Yamaha.SBU25652Desmontaje de una rueda1. Coloque el ATV en una superficie nivelada.
2. Afloje las tuercas de la rueda.
3. Eleve el ATV y coloque un soporte adecuado bajo el bastidor.
4. Quite las tuercas de la rueda. 5. Desmonte la rueda.
SBU25702Montaje de una rueda1. Coloque el ATV en una superficie nivelada.
2. Instale la rueda y las tuercas.NOTA

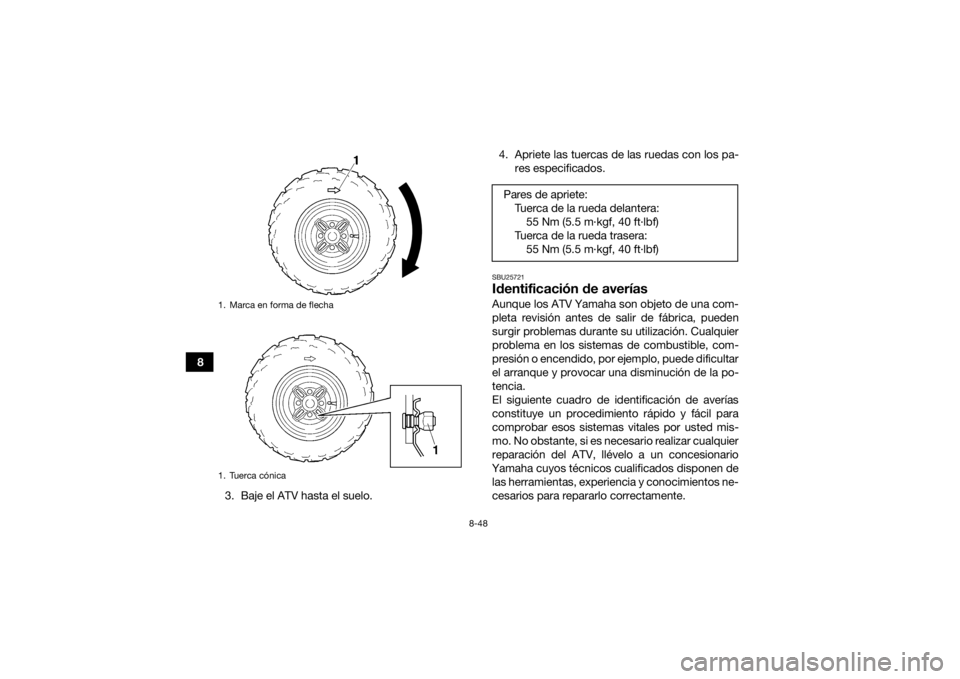

La marca en forma de flecha del neumático
debe señalar hacia la dirección de giro de la
rueda.
Se utilizan tuercas cónicas tanto para las rue-
das delanteras como las traseras. Coloque las
tuercas con su parte cónica orientada hacia la
rueda.
1. Tuerca de ruedaUB1462S0.book Page 47 Tuesday, June 16, 2015 4:16 PM
Page 134 of 150

8-48
83. Baje el ATV hasta el suelo. 4. Apriete las tuercas de las ruedas con los pa-
res especificados.
SBU25721Identificación de averíasAunque los ATV Yamaha son objeto de una com-
pleta revisión antes de salir de fábrica, pueden
surgir problemas durante su utilización. Cualquier
problema en los sistemas de combustible, com-
presión o encendido, por ejemplo, puede dificultar
el arranque y provocar una disminución de la po-
tencia.
El siguiente cuadro de identificación de averías
constituye un procedimiento rápido y fácil para
comprobar esos sistemas vitales por usted mis-
mo. No obstante, si es necesario realizar cualquier
reparación del ATV, llévelo a un concesionario
Yamaha cuyos técnicos cualificados disponen de las herramientas, experiencia y conocimientos ne-
cesarios para repararlo correctamente.
1. Marca en forma de flecha
1. Tuerca cónica
Pares de apriete: Tuerca de la rueda delantera:55 Nm (5.5 m·kgf, 40 ft·lbf)
Tuerca de la rueda trasera: 55 Nm (5.5 m·kgf, 40 ft·lbf)
UB1462S0.book Page 48 Tuesday, June 16, 2015 4:16 PM
Page 135 of 150

8-49
8
Utilice únicamente repuestos originales Yamaha.
Las imitaciones pueden parecerse a los repuestos
originales Yamaha pero a menudo son de inferior
calidad, menos duraderos y pueden ocasionar
costosas facturas de reparación.
ADVERTENCIA
SWB02281No fume mientras comprueba el sistema de
combustible. La gasolina puede arder o explo-
tar, causando graves daños personales o ma-
teriales. Asegúrese de que no hay llamas ni
chispas al descubierto en la zona, incluidas
lámparas piloto de calentadores de agua u
hornos. UB1462S0.book Page 49 Tuesday, June 16, 2015 4:16 PM
Page 136 of 150

8-50
8

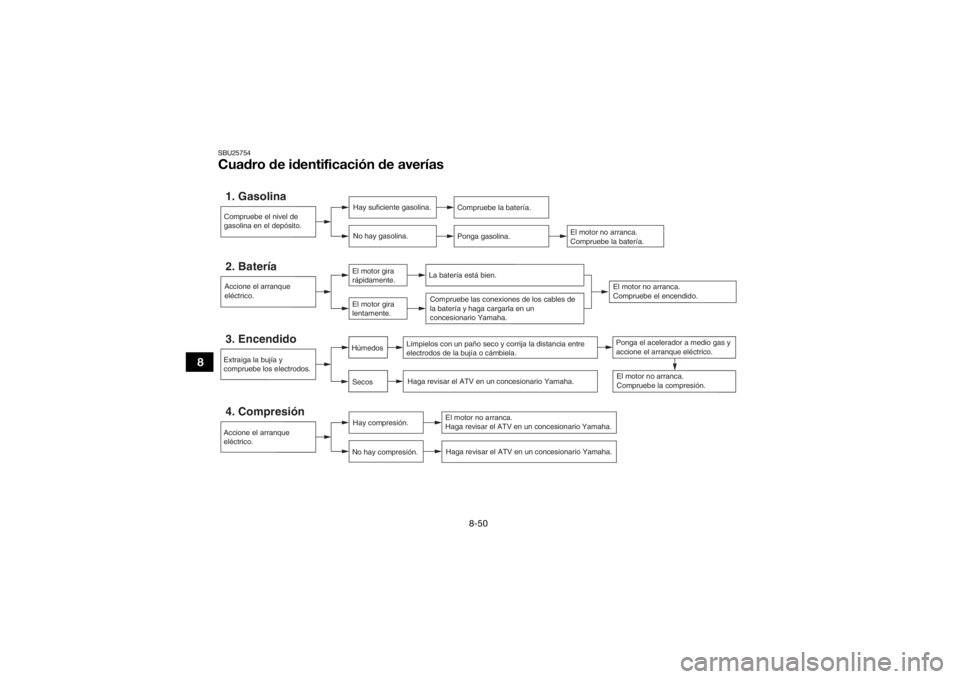

SBU25754Cuadro de identificación de averías1. Gasolina
Hay suficiente gasolina.
No hay gasolina.
Compruebe la batería.
Ponga gasolina.
4. Compresión
Hay compresión.
No hay compresión.
Haga revisar el ATV en un concesionario Yamaha.
3. Encendido
Haga revisar el ATV en un concesionario Yamaha.
SecosHúmedos
Compruebe el nivel de
gasolina en el depósito. El motor no arranca.
Compruebe la batería.
Accione el arranque
eléctrico.
El motor no arranca.
Haga revisar el ATV en un concesionario Yamaha.
Extraiga la bujía y
compruebe los electrodos.
Límpielos con un paño seco y corrija la distancia entre
electrodos de la bujía o cámbiela.
Ponga el acelerador a medio gas y
accione el arranque eléctrico.
El motor no arranca.
Compruebe la compresión.
2. Batería
La batería está bien.
El motor no arranca.
Compruebe el encendido.
Compruebe las conexiones de los cables de
la batería y haga cargarla en un
concesionario Yamaha.
El motor gira
lentamente.
El motor gira
rápidamente.
Accione el arranque
eléctrico.
UB1462S0.book Page 50 Tuesday, June 16, 2015 4:16 PM
Page 137 of 150

9-1
9
SBU25861
LIMPIEZA Y ALMACENAMIENTO
SBU25882LimpiezaLa limpieza frecuente del ATV no sólo servirá para
realzar su aspecto, sino que mejorará su rendi-
miento general y prolongará la vida útil de muchos
de sus componentes.1. Antes de limpiar el ATV: a. Tape el extremo del tubo de escape paraevitar la entrada de agua. Se puede utilizar
una bolsa de plástico y una banda de
goma resistente.
b. Asegúrese de que estén bien montadas las tapas de las bujías y todos los tapones
de llenado.
2. Si la carcasa del motor tiene excesiva grasa, aplíquele un desengrasante con una brocha.
No aplique este producto a los ejes de rueda.
3. Elimine la suciedad y el desengrasante lavan- do la máquina con una manguera. Utilice úni-
camente la presión necesaria para la
operación. ¡ADVERTENCIA! Con los frenos
mojados la capacidad de frenada puede
disminuir, con el consiguiente riesgo de
accidente. Compruebe los frenos después del lavado. Accione los frenos varias ve-
ces a poca velocidad para que se sequen
los forros por efecto del rozamiento.
[SWB02312]
ATENCIÓN: Una presión del agua
excesiva puede provocar que esta se filtre
en los cojinetes de rueda, frenos, juntas de
estanqueidad de la caja de cambios y dis-
positivos eléctricos, con el consiguiente
deterioro de dichos elementos. Muchas
facturas de reparación de elevado importe
son consecuencia de la aplicación inade-
cuada de sistemas de lavado con agua a
presión, como los habituales en los túne-
les de lavado.
[SCB00712]
4. Una vez eliminada la mayor parte de la sucie- dad, lave todas las superficies con agua tem-
plada y un jabón detergente neutro. Resulta
práctico utilizar un cepillo de dientes o de lim-
piar botellas para eliminar la suciedad en los
lugares de difícil acceso.
5. Aclare el ATV inmediatamente con agua lim- pia y seque todas las superficies con una ga-
muza, una toalla limpia o un trapo suave y
absorbente.
UB1462S0.book Page 1 Tuesday, June 16, 2015 4:16 PM
Page 138 of 150

9-2
96. Limpie el asiento con un limpiador de tapice-
rías de vinilo para mantenerlo flexible y bri-
llante.
7. Puede aplicarse cera de automoción a todas las superficies cromadas y pintadas. Evite el
empleo de ceras combinadas con limpiado-
res. Muchas de ellas contienen abrasivos que
pueden deslustrar la pintura o el acabado
protector. Cuando termine, ponga en marcha
el motor y déjelo en ralentí unos minutos.
SBU25934AlmacenamientoPeríodo corto
Guarde siempre el ATV en un lugar fresco y seco
y, si es preciso, protéjalo del polvo con una funda
porosa. ATENCIÓN: Si guarda el ATV en un lu-
gar mal ventilado o lo cubre con una lona
cuando todavía está mojado, el agua y la hu-
medad penetrarán en su interior y se oxidará.
Para prevenir la corrosión, evite sótanos hú-
medos, establos (por la presencia de amonía-
co) y lugares en los que se almacenen
productos químicos fuertes.
[SCB00722]
Período largo
Antes de guardar el ATV durante varios meses: 1. Siga todas las instrucciones que se facilitan en el apartado “Limpieza” de este capítulo.
2. Gire la palanca del grifo de gasolina a la posi- ción “OFF”.
3. Vacíe la cubeta con flotador del carburador aflojando el perno de drenaje; evitará así la
acumulación de posos de gasolina. Vierta en
el depósito de gasolina la gasolina que haya
vaciado.
4. Llene el depósito con gasolina y, si es posi- ble, añada un producto estabilizador de ga-
solina para prevenir su deterioro.
5. Lleve a cabo los pasos siguientes para prote- ger el cilindro, los aros del pistón, etc. frente
a la corrosión.a. Desmonte la tapa de la bujía y la bujía.
b. Vierta una cucharadita de aceite de motor por el orificio para la bujía.
Cantidad especificada:
7.5 ml de producto estabilizador por cada
litro de gasolina (o 1 onza de estabilizador
por cada galón de gasolina)
UB1462S0.book Page 2 Tuesday, June 16, 2015 4:16 PM
Page 139 of 150

9-3
9
c. Monte la tapa de la bujía en la bujía y se-
guidamente coloque ésta sobre la culata
para que los electrodos queden en con-
tacto con masa. (Así limitará las chispas
durante el paso siguiente).
d. Haga girar varias veces el motor con el arranque eléctrico. (Así se cubrirá la pared
del cilindro con aceite).
e. Quite la tapa de bujía de la bujía y luego monte la bujía y su tapa correspondiente.
6. Lubrique todos los cables de mando, así como las partes pivotantes de las manetas,
palancas y pedales.
7. Compruebe la presión de aire de los neumá- ticos y, si es preciso, corríjala; luego levante
el ATV de forma que todas las ruedas queden
por encima del suelo. Si lo prefiere, gire un
poco las ruedas cada mes a fin de evitar que
los neumáticos se desgasten en un punto de-
terminado.
8. Cubra la salida del silenciador con una bolsa de plástico para evitar que penetre humedad.
9. Desmonte la batería y cárguela completa- mente. Guárdela en un lugar fresco y seco y
cárguela una vez al mes. No guarde la batería
en un lugar excesivamente caliente o frío [menos de 0 °C (30 °F) o más de 30 °C
(90 °F)]. Para más información relativa al al-
macenamiento de la batería, consulte la
página 8-40.
NOTAEfectúe todas las reparaciones necesarias antes
de guardar el ATV.
UB1462S0.book Page 3 Tuesday, June 16, 2015 4:16 PM
Page 140 of 150

10-1
10
SBU25962
ESPECIFICACIONES
Dimensiones:Longitud total:1984 mm (78.1 in)
Anchura total: 1085 mm (42.7 in)
Altura total:
1120 mm (44.1 in)
Altura del asiento: 827 mm (32.6 in)
Distancia entre ejes: 1233 mm (48.5 in)
Holgura mínima al suelo:
245 mm (9.6 in)
Radio de giro mínimo: 3000 mm (118 in)Peso:Peso en orden de marcha:
238.0 kg (525 lb)Nivel de ruido y vibraciones:Nivel de ruido (77/311/EEC):77.6 dB(A) (EUR,FRA,GBR)
Incertidumbre de la medición:
3.0 dB(A) (EUR,FRA,GBR)
Vibración en el asiento (EN1032, ISO5008): Sin exceder de 0.5 m/s2 (EUR,FRA,GBR)
Incertidumbre de la medición: 0.2 m/s2 (EUR,FRA,GBR) Vibración en el manillar (EN1032, ISO5008):
2.8 m/s2 (EUR,FRA,GBR)
Incertidumbre de la medición: 0.7 m/s2 (EUR,FRA,GBR)
Motor:Tipo de motor:
4 tiempos, refrigerado por aire, SOHC
Disposición de cilindros: Cilindro sencillo
Cilindrada: 348 cm3
Calibre × Carrera:
83.0 × 64.5 mm (3.27 × 2.54 in)
Relación de compresión: 9.2 : 1
Sistema de arranque: Arranque eléctrico
Sistema de lubricación:
Cárter húmedoAceite de motor:Marca recomendada:YAMALUBE
