YAMAHA GRIZZLY 350 2016 Manuale de Empleo (in Spanish)

10-2
10
Tipo:SAE 5W-30, 10W-30, 10W-40, 15W-40, 20W-40 o 20W-
50
Calidad de aceite de motor recomendado: Servicio API tipo SG o superior/JASO MA
Cantidad de aceite de motor: Sin cartucho de repuesto del filtro de aceite:2.20 L (2.33 US qt, 1.94 Imp.qt)
Con cartucho de repuesto del filtro de aceite: 2.30 L (2.43 US qt, 2.02 Imp.qt)Caja del engranaje final:Tipo:Aceite de engranaje hipoidal SAE 80 API GL-4
Cantidad: 0.23 L (0.24 US qt, 0.20 Imp.qt)Filtro de aire:Filtro de aire:Elemento húmedo
Combustible:Combustible recomendado:Únicamente gasolina normal sin plomo
Capacidad del depósito de combustible:
13.5 L (3.56 US gal, 2.97 Imp.gal)
Cantidad de reserva de combustible: 3.3 L (0.87 US gal, 0.73 Imp.gal)Carburador:Modelo × cantidad:
BSR33 x 1Bujía(s):Fabricante/modelo: NGK/DR8EA
Distancia entre electrodos de la bujía:
0.6–0.7 mm (0.024–0.028 in)Embrague:Tipo de embrague:Automático centrífugo en baño de aceiteTransmisión:Sistema de reducción secundaria:Cardán
Relación de reducción secundaria: 41/21 × 24/18 × 33/9 (9.545)
Tipo de transmisión:
Correa trapezoidal automática
Operación: Operación con mano izquierda
Marcha adelante: 35/20 (1.750)
Marcha atrás:
26/15 (1.733)
0 10 30 50 70 90 110 130 F
–20 –10 0 10 20 30 40 50 CSAE 5W-30
SAE 10W-30
SAE 10W-40
SAE 15W-40
SAE 20W-40SAE 20W-50
UB1462S0.book Page 2 Tuesday, June 16, 2015 4:16 PM

10-3
10
Chasis:Tipo de bastidor:Bastidor de tubos de acero
Ángulo del eje delantero:
4.00 grados
Base del ángulo de inclinación: 21.0 mm (0.83 in)Neumático delantero:Tipo:
Sin cámara
Tamaño: AT25 x 8-12
Fabricante/modelo: CHENG SHIN/C828 (AUS,NZL)
MAXXIS/MU13 (EUR,FRA,GBR)Neumático trasero:Tipo:
Sin cámara
Tamaño: AT25 x 10-12
Fabricante/modelo: CHENG SHIN/C828 (AUS,NZL)
MAXXIS/MU14 (EUR,FRA,GBR)Carga:Carga máxima:
210.0 kg (463 lb)
(Peso total del conductor, de la carga, de los accesorios
y la carga sobre el enganche)
Presión de aire del neumático (medida en
neumáticos en frío):Recomendado:Delantero: 25.0 kPa (0.250 kgf/cm2, 3.6 psi)
Trasero:
25.0 kPa (0.250 kgf/cm2, 3.6 psi)
Mínimo: Delantero:
22.0 kPa (0.220 kgf/cm2, 3.2 psi)
Trasero: 22.0 kPa (0.220 kgf/cm2, 3.2 psi)Rueda delantera:Tipo de rueda:
Rueda de panel
Tamaño de la llanta: 12 x 6.0ATRueda trasera:Tipo de rueda:
Rueda de panel
Tamaño de la llanta: 12 x 7.5ATFreno delantero:Tipo:
Freno de disco
Operación: Operación con mano derecha
Líquido de frenos especificado: DOT 4
UB1462S0.book Page 3 Tuesday, June 16, 2015 4:16 PM

10-4
10
Freno trasero:Tipo:Freno de tambor
Operación:
Operación con mano izquierda y pie derechoSuspensión delantera:Tipo:Horquilla doble
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de aceite
Trayectoria de la rueda: 160 mm (6.3 in)Suspensión trasera:Tipo:
Basculante
Tipo de muelle/amortiguador: Muelle helicoidal / amortiguador de aceite
Trayectoria de la rueda: 180 mm (7.1 in)Sistema eléctrico:Sistema de encendido:DC CDI
Sistema estándar: Magneto CABatería:Modelo:YTX14AH
Voltaje, capacidad: 12 V, 12.0 Ah
Faro delantero:Tipo de bombilla:Bombilla de kriptónVataje de bombilla × cantidad:Faro delantero:
12 V, 30.0/30.0 W × 2
Luz de freno y posterior: 12 V, 5.0/21.0 W × 1
Luz de instrumentos:
14 V, 3.0 W × 1
Luz indicadora de punto muerto: 12 V, 1.7 W × 1
Luz indicadora de marcha atrás: 12 V, 1.7 W × 1
Luz de aviso de la temperatura del aceite:
12 V, 1.7 W × 1Fusibles:Fusible principal:
30.0 A
Fusible del faro:
15.0 A
Fusible del sistema de intermitencia: 10.0 A
Fusible de encendido: 15.0 A
Fusible de la toma de corriente continua:
10.0 A
UB1462S0.book Page 4 Tuesday, June 16, 2015 4:16 PM

10-5
10
SBU30402Solo Europa
Las cifras indicadas se refieren a los niveles de
emisión y no se corresponden necesariamente
con los niveles de seguridad en el trabajo. Aunque
existe una correlación entre los niveles de emisión
y los niveles de exposición, dicha correlación no
resulta fiable para determinar si es necesario o no
adoptar medidas suplementarias. Los factores
que influyen en el nivel real de exposición laboral
son las características del lugar de trabajo, las
otras fuentes de ruido, etc., es decir, el número de
máquinas y otros procesos adyacentes, así como
el tiempo durante el cual el operario se ve expues-
to al ruido. Asimismo, el nivel de exposición admi-
sible puede variar según el país. No obstante, con
esta información el usuario de la máquina puede
efectuar una evaluación más adecuada de los
riesgos.UB1462S0.book Page 5 Tuesday, June 16, 2015 4:16 PM

11-1
11
SBU26001
INFORMACIÓN PARA EL CONSUMIDOR
SBU28202Números de identificaciónAnote el número de identificación del vehículo y
los datos de la etiqueta del modelo en los espa-
cios previstos más abajo, para utilizarlos como re-
ferencia cuando solicite repuestos a un
concesionario Yamaha o en caso de robo del ATV.
NÚMERO DE IDENTIFICACIÓN DEL VEHÍCULO:
INFORMACIÓN DE LA ETIQUETA DEL MODELO:SBU26031Número de identificación del vehículo

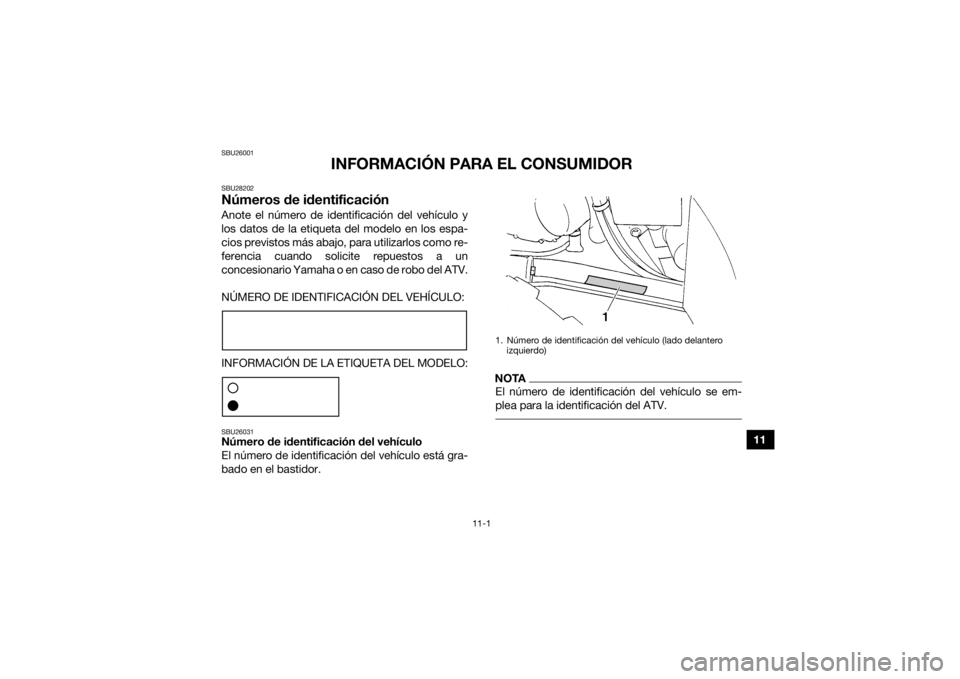

El número de identificación del vehículo está gra-
bado en el bastidor.
NOTAEl número de identificación del vehículo se em-
plea para la identificación del ATV. 1. Número de identificación del vehículo (lado delantero izquierdo)
UB1462S0.book Page 1 Tuesday, June 16, 2015 4:16 PM

11-2
11
SBU26051Etiqueta del modelo
La etiqueta de modelo se encuentra en el lugar in-
dicado en la ilustración. Anote los datos que figu-
ran en esta etiqueta en el espacio previsto.
Necesitará estos datos cuando solicite repuestos
a un concesionario Yamaha.1. Etiqueta del modeloUB1462S0.book Page 2 Tuesday, June 16, 2015 4:16 PM

12-1
12
INDEX
AAccesorios y carga ........................................................ 6-7
Aceite del engranaje final ......................................5-4, 8-17
Aceite del motor y cartucho del filtro de aceite ........... 8-13
Aceite de motor ............................................................. 5-4
Almacenamiento ............................................................ 9-2
Asiento ......................................................................... 4-12BBatería .......................................................................... 8-40
Bombilla de la luz de freno/piloto trasero, cambio ...... 8-47
Bombilla del faro, cambio ............................................ 8-44
Bujía, comprobación .................................................... 8-11CCable del sistema de seguridad de la palanca de selección de marcha, ajuste ...................................... 8-28
Cables, comprobación y engrase ................................ 8-37
Carburador, ajuste ....................................................... 8-25
Cojinetes de los cubos de las ruedas, comprobación ........................................................... 8-39
Compartimento porta objetos ..................................... 4-13
Conducción del ATV ...................................................... 7-1
Conjunto amortiguador, ajuste trasero ........................ 4-16
Conjuntos amortiguadores, ajuste delantero .............. 4-15
Cuadro de identificación de averías ............................ 8-50
Cuadro de mantenimiento, sistema de control de emisiones .................................................................... 8-4
Cuadro de mantenimiento y engrase ............................ 8-6EEje de dirección, engrase ............................................ 8-39 Especificaciones .......................................................... 10-1
Estacionamiento ............................................................ 6-5
Estacionamiento en una pendiente ............................... 6-6
Estárter (estrangulador) ............................................... 4-12
Etiqueta del modelo ..................................................... 11-2
FFijaciones del bastidor ................................................... 5-7
Filtro de aire, limpieza .................................................. 8-20
Freno de estacionamiento ............................................. 4-7
Frenos .......................................................................... 8-28
Frenos, delantero y trasero ............................................ 5-4
Freno trasero, ajuste de la altura del pedal y del
juego libre del pedal y de la maneta ......................... 8-31
Fusibles, cambio .......................................................... 8-42GGasolina .................................................................. 4-9, 5-4
Grifo de gasolina .......................................................... 4-10HHolgura de la válvula ................................................... 8-27IIdentificación de averías .............................................. 8-48
Información relativa a la seguridad ................................ 2-1
Instrumentos, luces e interruptores ............................... 5-7
Interruptor de arranque .................................................. 4-4
Interruptor de la bocina ................................................. 4-5
Interruptor de luces ....................................................... 4-4
Interruptor de paro del motor ........................................ 4-4
Interruptores de la luz de freno .................................... 8-36
Interruptores del manillar ........... .................................... 4-4
UB1462S0.book Page 1 Tuesday, June 16, 2015 4:16 PM

12-2
12
Interruptor principal ........................................................ 4-1JJuego de la maneta de aceleración, ajuste ................. 8-27
Juego de la maneta de freno delantero, comprobación ............................................................ 8-31LLimitador de velocidad .................................................. 4-5
Limpieza ......................................................................... 9-1
Líquido de freno, cambio ............................................. 8-31
Líquido de freno, comprobación .................................. 8-29
Localización de las etiquetas ......................................... 1-1
Localización de las piezas ............................................. 3-1
Luces indicadoras y luz de aviso ................................... 4-2
Luz de aviso de la temperatura del aceite ..................... 4-2
Luz del faro, ajuste ....................................................... 8-46
Luz indicadora de marcha atrás .................................... 4-2
Luz indicadora de punto muerto .................................... 4-2MManeta de aceleración ........................................... 4-5, 5-5
Maneta del freno, delantero ........................................... 4-6
Manetas de freno, comprobación y engrase ............... 8-37
Manguera de comprobación del conducto de enfriamiento de la correa trapezoidal ........................ 8-24
Manual del propietario y juego de herramientas ............ 8-2
Motor, arranque en caliente ........................................... 6-3
Motor, arranque en frío .................................................. 6-1NNeumáticos .................................................................... 5-5
Número de identificación del vehículo ......................... 11-1
Números de identificación ........................................... 11-1
PPalanca de selección de marcha ................................... 4-8
Palanca de selección de marcha y conducción hacia atrás ............................................................................. 6-3
Parachispas, limpieza .................................................. 8-23
Pastillas y zapatas de freno, comprobación ................ 8-28
Pedal de freno, comprobación y engrase .................... 8-38
Pedal del freno y maneta del freno trasero .................... 4-6
Portaequipajes, delantero ............................................ 4-14
Portaequipajes, trasero ................................................ 4-14RRalentí del motor .......................................................... 8-25
Rodaje del motor ........................................................... 6-5
Rueda, desmontaje ...................................................... 8-47
Rueda, montaje ............................................................ 8-47TTapón de drenaje de la caja de la correa trapezoidal ................................................................. 8-24
Tapón del depósito de gasolina ..................................... 4-8VVelocímetro .................................................................... 4-3
UB1462S0.book Page 2 Tuesday, June 16, 2015 4:16 PM

UB1462S0.book Page 3 Tuesday, June 16, 2015 4:16 PM

SBU26173
SIEMPRE
:

evitar que el vehículo vuelque en las pendientes,
en terreno accidentado y en las curvas.

puede alterar seriamente la manejabilidad y el
control.
NO UTILIZAR
NUNCA BAJO
LOS EFECTOS DE
DROGAS O ALCOHOL
UTILICE SIEMPRE
UN CASCO
HOMOLOGADO Y
ROPA PROTECTORA NO UTILIZAR
NUNCA EN VÍAS ASFALTADAS NO LLEVAR
NUNCA PASAJEROS
No conducir
NUNCA
:


o para las condiciones existentes.

otro vehículo.

equilibrio y la dirección e incrementan el riesgo
de perder control.

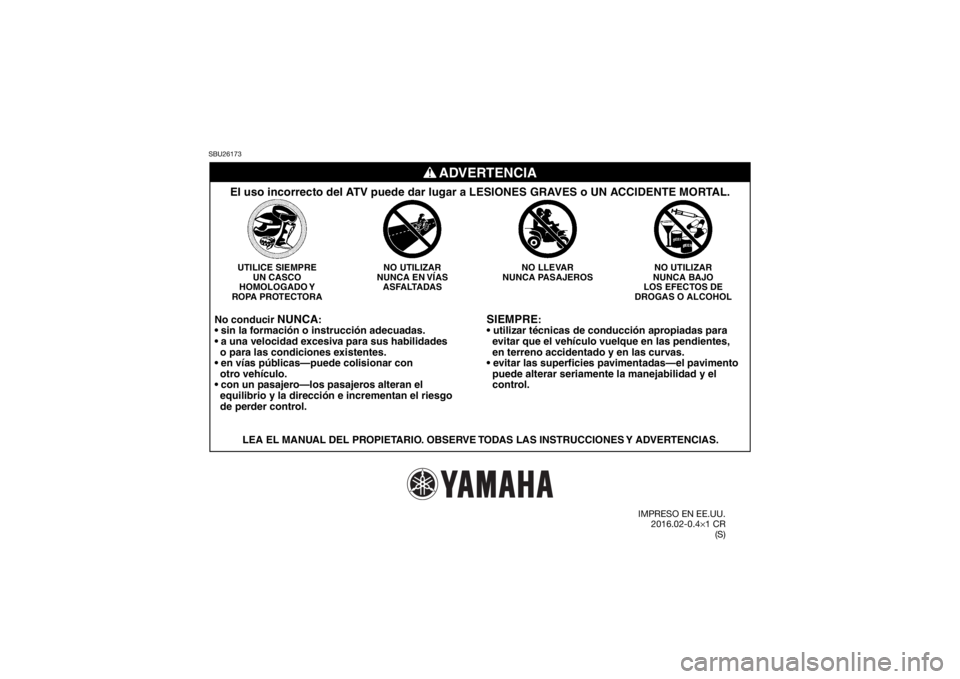

LEA EL MANUAL DEL PROPIETARIO. OBSERVE TODAS LAS INSTRUCCIONES Y ADVERTENCIAS.
El uso incorrecto del ATV puede dar lugar a LESIONES GRAVES o UN ACCIDENTE MORTAL.
ADVERTENCIA
IMPRESO EN EE.UU.2016.02-0.4× 1 CR
