4
3. Essuyer immédiatement toute coulure de car-
burant. ATTENTION : Essuyer immédiate-
ment toute coulure de carburant à l’aide
d’un chiffon propre, sec et doux. En effet,
le carburant risque d’abîmer les surfaces
peintes ou les pièces en plastique.
[FCB00982]
4. Tourner le bouchon du réservoir de carburant à fond dans le sens des aiguilles d’une mon-
tre afin de le refermer hermétiquement.
AVERTISSEMENT
FWB02532L’essence étant délétère, elle peut provoquer
des blessures, voire la mort. Manipuler l’es-
sence avec prudence. Ne jamais siphonner de
l’essence avec la bouche. Consulter immédia-
tement un médecin en cas d’ingestion, d’inha-
lation excessive de vapeur ou d’éclaboussures
dans les yeux. Si de l’essence se répand sur la
peau, laver au savon et à l’eau. Si de l’essence
se répand sur les vêtements, les changer sans
tarder.
1. Niveau de carburant maximum
2. Tube de remplissage du réservoir de carburantCarburant recommandé :Essence ordinaire sans plomb exclusive-
ment
Pour l’Europe : Uniquement essence
ordinaire sans plomb d’un indice d’octane
recherche de 95 minimum
Capacité du réservoir de carburant : 13.5 L (3.6 US gal, 2.97 Imp.gal)
Quantité de la réserve : 3.3 L (0.87 US gal, 0.73 Imp.gal)
U1NS64F0.book Page 12 Friday, June 19, 2015 10:32 AM

4-13
4
ATTENTIONFCB00071Utiliser exclusivement de l’essence sans
plomb. L’utilisation d’essence avec plomb en-
dommagerait gravement certaines pièces du
moteur, telles que les soupapes, les segments,
ainsi que le système d’échappement. Ce moteur Yamaha fonctionne à l’essence ordi-
naire sans plomb d’un indice d’octane recherche
de 91 ou plus (95 ou plus pour l’Europe). Si un co-
gnement ou un cliquetis survient, changer de mar-
que d’essence. L’essence sans plomb prolonge la
durée de service des bougies et réduit les frais
d’entretien.FBU18821Robinet de carburantCe robinet permet l’acheminement du carburant
du réservoir au carburateur et il est équipé d’un
filtre à carburant.
Les diverses positions de la manette du robinet de
carburant sont illustrées et leur rôle est expliqué
ci-dessous.OFF (fermé)
Le carburant ne passe pas. La manette du robinet
doit toujours être à cette position quand le moteur
est coupé.

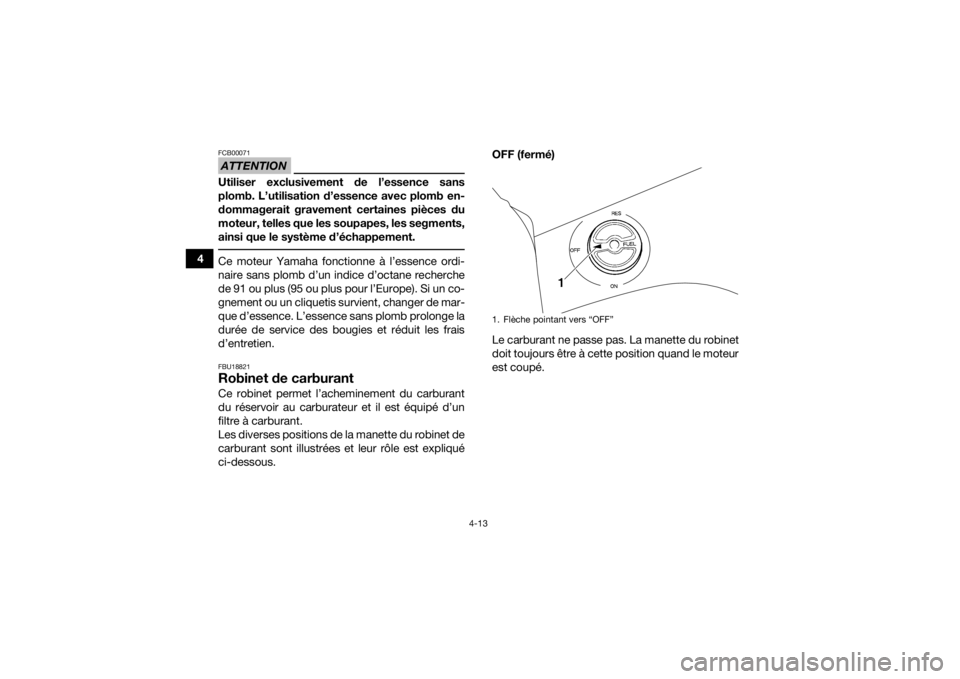

1. Flèche pointant vers “OFF”
U1NS64F0.book Page 13 Friday, June 19, 2015 10:32 AM

4-14
4
ON (ouvert)
Le carburant parvient au carburateur. Placer la
manette du robinet à cette position avant de met-
tre le moteur en marche et de rouler. RES (réserve)
La réserve de carburant est disponible. Placer la
manette du robinet à cette position si le carburant
vient à manquer pendant la conduite. Dans ce
cas, faire le plein dès que possible et bien veiller à
replacer la manette du robinet sur “ON” !
FBU18851Starter “ ”La mise en marche à froid requiert un mélange air-
carburant plus riche. C’est le starter qui permet
d’enrichir le mélange.

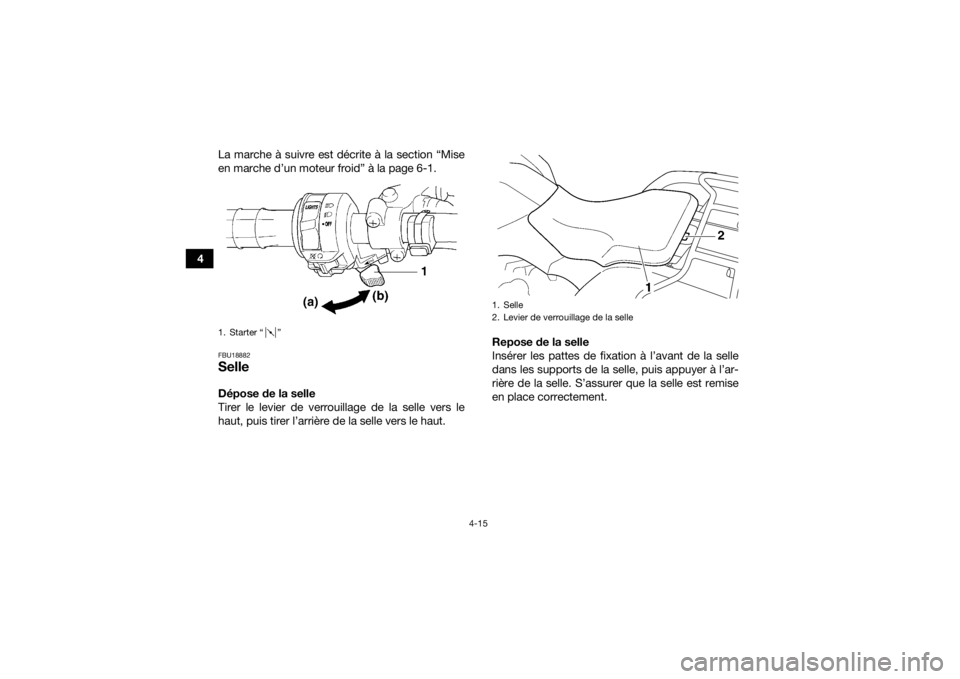

Déplacer le starter vers (a) pour ouvrir le starter.
Déplacer le starter vers (b) pour fermer le starter.
1. Flèche pointant vers “ON”
1. Flèche pointant vers “RES”
U1NS64F0.book Page 14 Friday, June 19, 2015 10:32 AM

4-15
4La marche à suivre est décrite à la section “Mise
en marche d’un moteur froid” à la page 6-1.
FBU18882SelleDépose de la selle

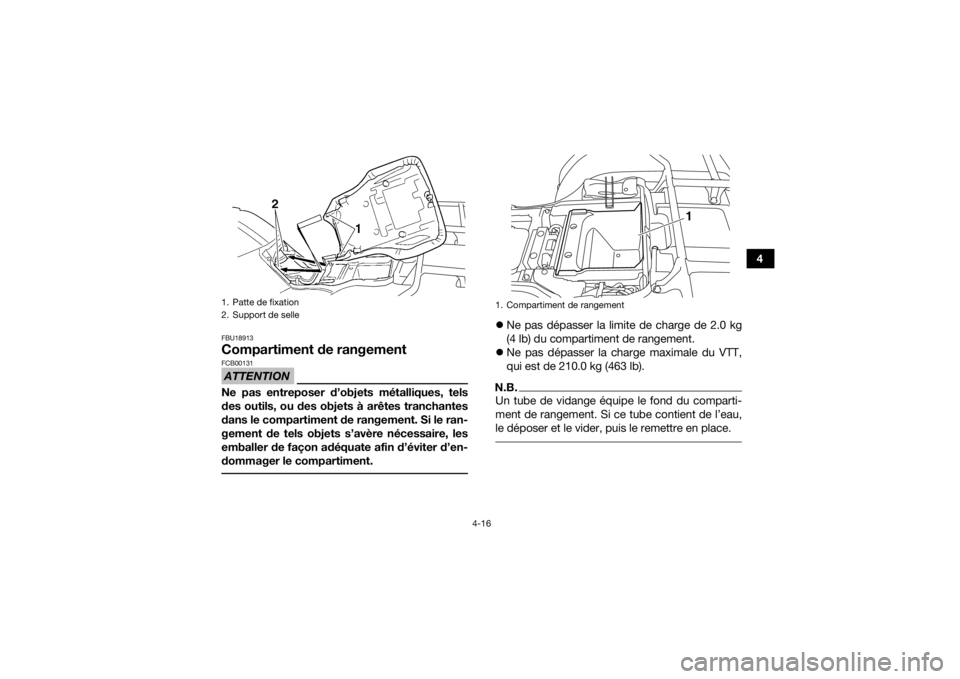

Tirer le levier de verrouillage de la selle vers le
haut, puis tirer l’arrière de la selle vers le haut.
Repose de la selle
Insérer les pattes de fixation à l’avant de la selle
dans les supports de la selle, puis appuyer à l’ar-
rière de la selle. S’assurer que la selle est remise
en place correctement.1. Starter “ ”
1. Selle
2. Levier de verrouillage de la selle
U1NS64F0.book Page 15 Friday, June 19, 2015 10:32 AM

4-16
4
FBU18913Compartiment de rangementATTENTIONFCB00131Ne pas entreposer d’objets métalliques, tels
des outils, ou des objets à arêtes tranchantes
dans le compartiment de rangement. Si le ran-
gement de tels objets s’avère nécessaire, les
emballer de façon adéquate afin d’éviter d’en-
dommager le compartiment.
Ne pas dépasser la limite de charge de 2.0 kg
(4 lb) du compartiment de rangement.
 Ne pas dépasser la charge maximale du VTT,
qui est de 210.0 kg (463 lb).N.B.Un tube de vidange équipe le fond du comparti-
ment de rangement. Si ce tube contient de l’eau,
le déposer et le vider, puis le remettre en place.
1. Patte de fixation
2. Support de selle
1. Compartiment de rangement
1
U1NS64F0.book Page 16 Friday, June 19, 2015 10:32 AM

4-17
4
FBU18963Porte-bagages avantNe pas dépasser la charge limite de 40.0 kg
(88 lb) du porte-bagages avant.
 Ne pas dépasser la charge maximale du VTT,
qui est de 210.0 kg (463 lb).FBU18973Porte-bagages arrièreNe pas dépasser la charge limite de 80.0 kg
(176 lb) du porte-bagages arrière.
 Ne pas dépasser la charge maximale du VTT,
qui est de 210.0 kg (463 lb).
FBU18995Réglage des combinés ressort-amor-
tisseur avantLa précontrainte de ressort peut être réglée en
fonction du poids du conducteur et des conditions
d’utilisation.
AVERTISSEMENT
FWB00401Toujours régler les combinés ressort-amortis-
seur gauche et droit à la même position. Un ré-
glage inégal risque d’entraîner une perte de la
maniabilité et de l’équilibre du véhicule, ce qui
pourrait être à l’origine d’un accident. ATTENTIONFCB01091Ne jamais forcer le dispositif de réglage au-
delà du réglage minimum et maximum. Régler la précontrainte de ressort en procédant
comme suit.

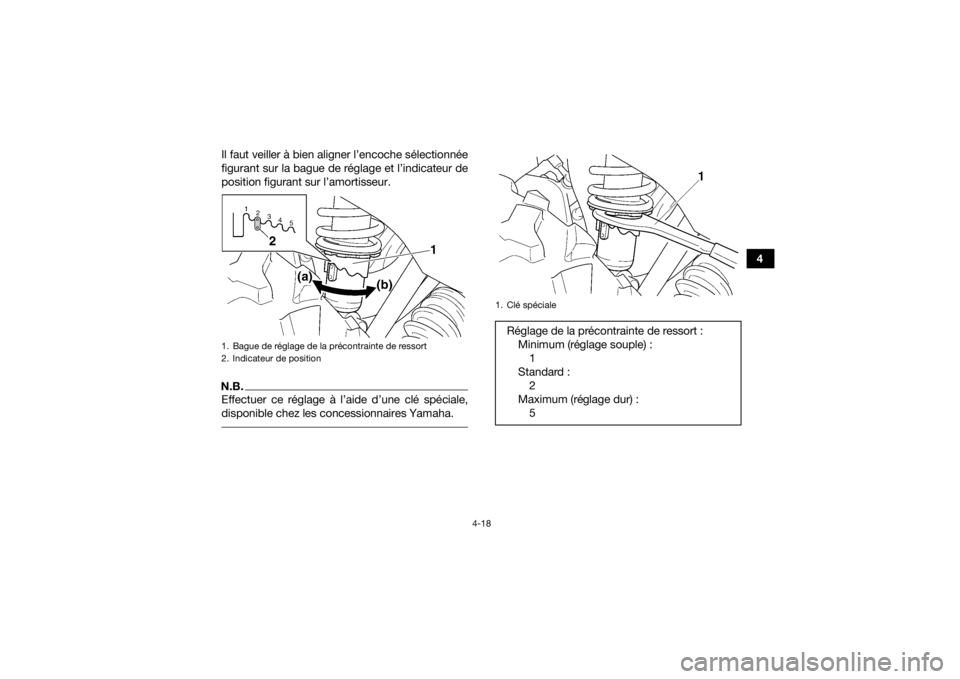

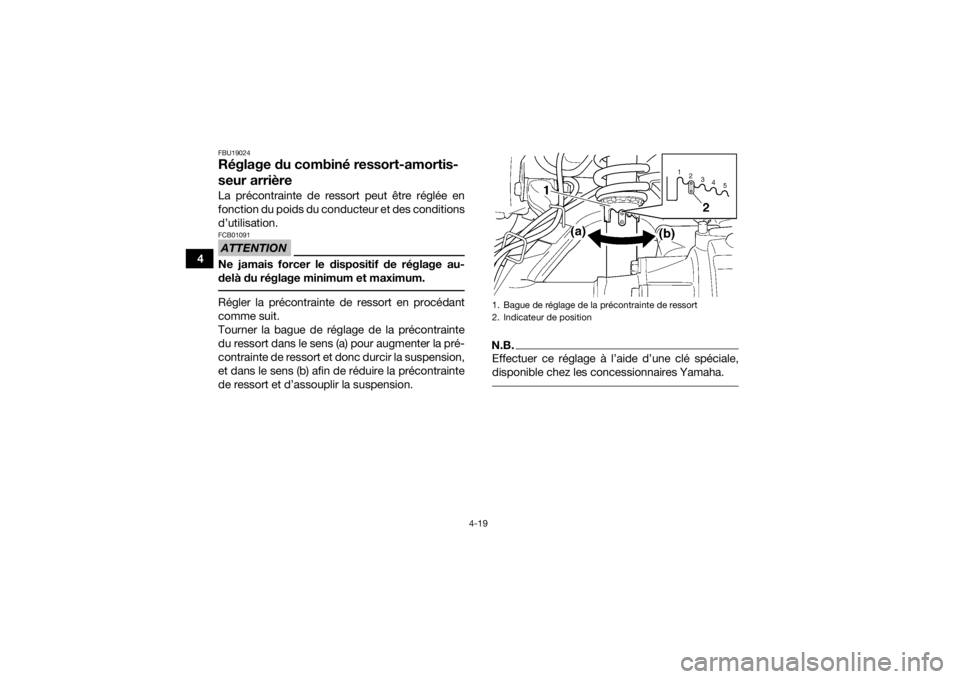

Tourner la bague de réglage de la précontrainte
du ressort dans le sens (a) pour augmenter la pré-
contrainte de ressort et donc durcir la suspension,
et dans le sens (b) afin de réduire la précontrainte
de ressort et d’assouplir la suspension.
1. Tube de vidange du compartiment de rangementU1NS64F0.book Page 17 Friday, June 19, 2015 10:32 AM

4-18
4
Il faut veiller à bien aligner l’encoche sélectionnée
figurant sur la bague de réglage et l’indicateur de
position figurant sur l’amortisseur.
N.B.Effectuer ce réglage à l’aide d’une clé spéciale,
disponible chez les concessionnaires Yamaha. 1. Bague de réglage de la précontrainte de ressort
2. Indicateur de position
1. Clé spécialeRéglage de la précontrainte de ressort :
Minimum (réglage souple) :1
Standard : 2
Maximum (réglage dur) : 5
U1NS64F0.book Page 18 Friday, June 19, 2015 10:32 AM

4-19
4
FBU19024Réglage du combiné ressort-amortis-
seur arrièreLa précontrainte de ressort peut être réglée en
fonction du poids du conducteur et des conditions
d’utilisation.ATTENTIONFCB01091Ne jamais forcer le dispositif de réglage au-
delà du réglage minimum et maximum. Régler la précontrainte de ressort en procédant
comme suit.
Tourner la bague de réglage de la précontrainte
du ressort dans le sens (a) pour augmenter la pré-
contrainte de ressort et donc durcir la suspension,
et dans le sens (b) afin de réduire la précontrainte
de ressort et d’assouplir la suspension.
N.B.Effectuer ce réglage à l’aide d’une clé spéciale,
disponible chez les concessionnaires Yamaha. 1. Bague de réglage de la précontrainte de ressort
2. Indicateur de position
U1NS64F0.book Page 19 Friday, June 19, 2015 10:32 AM

4-20
4
1. Clé spécialeRéglage de la précontrainte de ressort :Minimum (réglage souple) :1
Standard : 2
Maximum (réglage dur) : 5
U1NS64F0.book Page 20 Friday, June 19, 2015 10:32 AM

5-1
5
FBU19203
CONTRÔLES AVANT UTILISATION
FBU19226Effectuer les contrôles avant chaque départ afin de s’assurer que le VTT peut être utilisé en toute sécurité.
Toujours respecter les procédés et intervalles de contrôle et d’entretien mentionnés dans ce manuel.
AVERTISSEMENT
FWB00482L’omission du contrôle ou de l’entretien correct du véhicule augmente les risques d’accident ou
d’endommagement. Ne pas conduire le véhicule en cas de détection d’un problème. Si le problème
ne peut être résolu en suivant les procédés repris dans ce manuel, faire contrôler le véhicule par un
concessionnaire Yamaha. Contrôler les points suivants avant de mettre le moteur en marche :
ÉLÉMENTSTRAVAUX À EFFECTUER PAGES
Carburant • Contrôler le niveau de carburant dans le réservoir et, si nécessaire,
ajouter du carburant du type recommandé.
• S’assurer de l’absence de fuite au niveau des durites d’alimenta- tion. Corriger si nécessaire. 4-11, 5-3
Huile moteur • Contrôler le niveau d’huile dans le moteur, et si nécessaire, ajouter
de l’huile du type recommandé jusqu’au niveau spécifié.
• S’assurer qu’il n’y a pas de fuites d’huile. Corriger si nécessaire. 5-3, 8-12
Huile de couple conique
arrière • S’assurer qu’il n’y a pas de fuites d’huile. Corriger si nécessaire.
5-3, 8-17
Huile de différentiel • S’assurer qu’il n’y a pas de fuites d’huile. Corriger si nécessaire. 5-3, 8-20
U1NS64F0.book Page 1 Friday, June 19, 2015 10:32 AM
