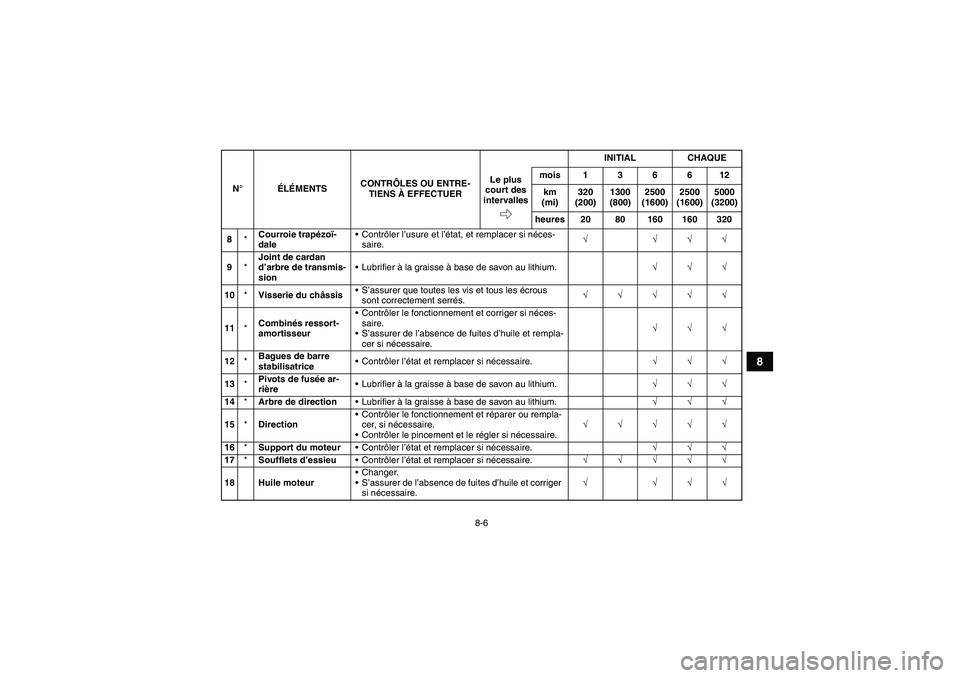

8-6
8
8*Courroie trapézoï-
daleContrôler l’usure et l’état, et remplacer si néces-
saire.√ √√√
9*Joint de cardan
d’arbre de transmis-
sionLubrifier à la graisse à base de savon au lithium.√√√
10*Visserie du châssisS’assurer que toutes les vis et tous les écrous
sont correctement serrés.√√√√√
11*Combinés ressort-
amortisseurContrôler le fonctionnement et corriger si néces-
saire.
S’assurer de l’absence de fuites d’huile et rempla-
cer si nécessaire.√√√
12*Bagues de barre
stabilisatriceContrôler l’état et remplacer si nécessaire.√√√
13*Pivots de fusée ar-
rièreLubrifier à la graisse à base de savon au lithium.√√√
14*Arbre de directionLubrifier à la graisse à base de savon au lithium.√√√
15*DirectionContrôler le fonctionnement et réparer ou rempla-
cer, si nécessaire.
Contrôler le pincement et le régler si nécessaire.√√√√√
16*Support du moteurContrôler l’état et remplacer si nécessaire.√√√
17*Soufflets d’essieuContrôler l’état et remplacer si nécessaire.√√√√√
18 Huile moteurChanger.
S’assurer de l’absence de fuites d’huile et corriger
si nécessaire.√ √√√ N°ÉLÉMENTSCONTRÔLES OU ENTRE-
TIENS À EFFECTUERINITIAL CHAQUE
Le plus
court des
intervallesmois136612
km
(mi)320
(200)1300
(800)2500
(1600)2500
(1600)5000
(3200)
heures 20 80 160 160 320
U37S60F0.book Page 6 Friday, June 6, 2008 9:53 AM

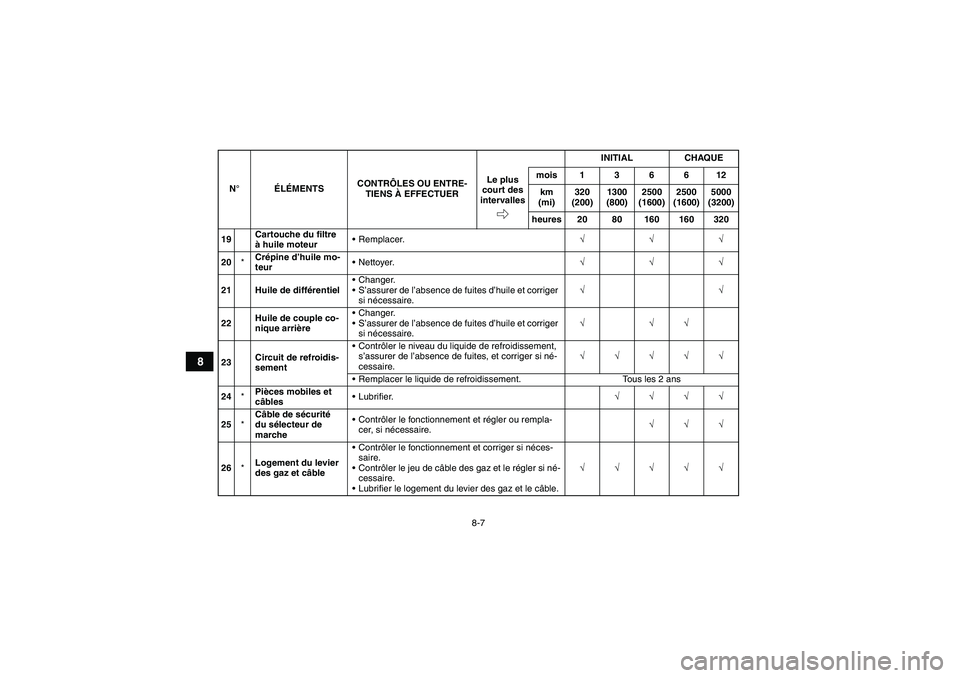

8-7
8
19Cartouche du filtre
à huile moteurRemplacer.√√√
20*Crépine d’huile mo-
teurNettoyer.√√√
21 Huile de différentielChanger.
S’assurer de l’absence de fuites d’huile et corriger
si nécessaire.√√
22Huile de couple co-
nique arrièreChanger.
S’assurer de l’absence de fuites d’huile et corriger
si nécessaire.√√√
23Circuit de refroidis-
sementContrôler le niveau du liquide de refroidissement,
s’assurer de l’absence de fuites, et corriger si né-
cessaire.√√√√√
Remplacer le liquide de refroidissement. Tous les 2 ans
24*Pièces mobiles et
câblesLubrifier.√√√√
25*Câble de sécurité
du sélecteur de
marcheContrôler le fonctionnement et régler ou rempla-
cer, si nécessaire.√√√
26*Logement du levier
des gaz et câbleContrôler le fonctionnement et corriger si néces-
saire.
Contrôler le jeu de câble des gaz et le régler si né-
cessaire.
Lubrifier le logement du levier des gaz et le câble.√√√√√ N°ÉLÉMENTSCONTRÔLES OU ENTRE-
TIENS À EFFECTUERINITIAL CHAQUE
Le plus
court des
intervallesmois136612
km
(mi)320
(200)1300
(800)2500
(1600)2500
(1600)5000
(3200)
heures 20 80 160 160 320U37S60F0.book Page 7 Friday, June 6, 2008 9:53 AM

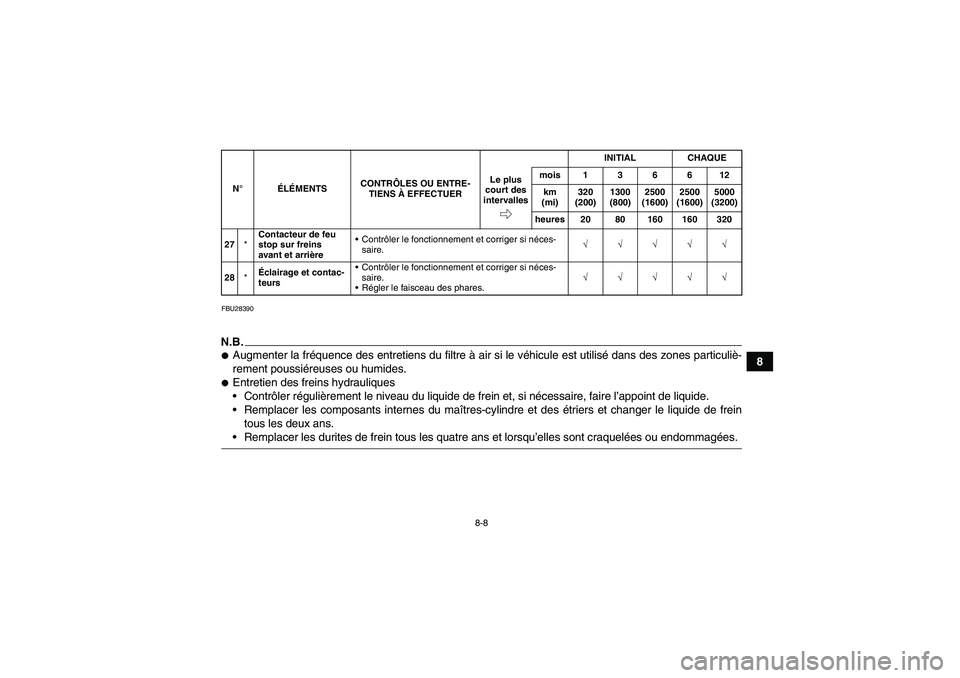

8-8
8
FBU28390N.B.
Augmenter la fréquence des entretiens du filtre à air si le véhicule est utilisé dans des zones particuliè-
rement poussiéreuses ou humides.
Entretien des freins hydrauliques
Contrôler régulièrement le niveau du liquide de frein et, si nécessaire, faire l’appoint de liquide.
Remplacer les composants internes du maîtres-cylindre et des étriers et changer le liquide de frein
tous les deux ans.Remplacer les durites de frein tous les quatre ans et lorsqu’elles sont craquelées ou endommagées.27*Contacteur de feu
stop sur freins
avant et arrièreContrôler le fonctionnement et corriger si néces-
saire.√√√√√
28*Éclairage et contac-
teursContrôler le fonctionnement et corriger si néces-
saire.
Régler le faisceau des phares.√√√√√ N°ÉLÉMENTSCONTRÔLES OU ENTRE-
TIENS À EFFECTUERINITIAL CHAQUE
Le plus
court des
intervallesmois136612
km
(mi)320
(200)1300
(800)2500
(1600)2500
(1600)5000
(3200)
heures 20 80 160 160 320U37S60F0.book Page 8 Friday, June 6, 2008 9:53 AM

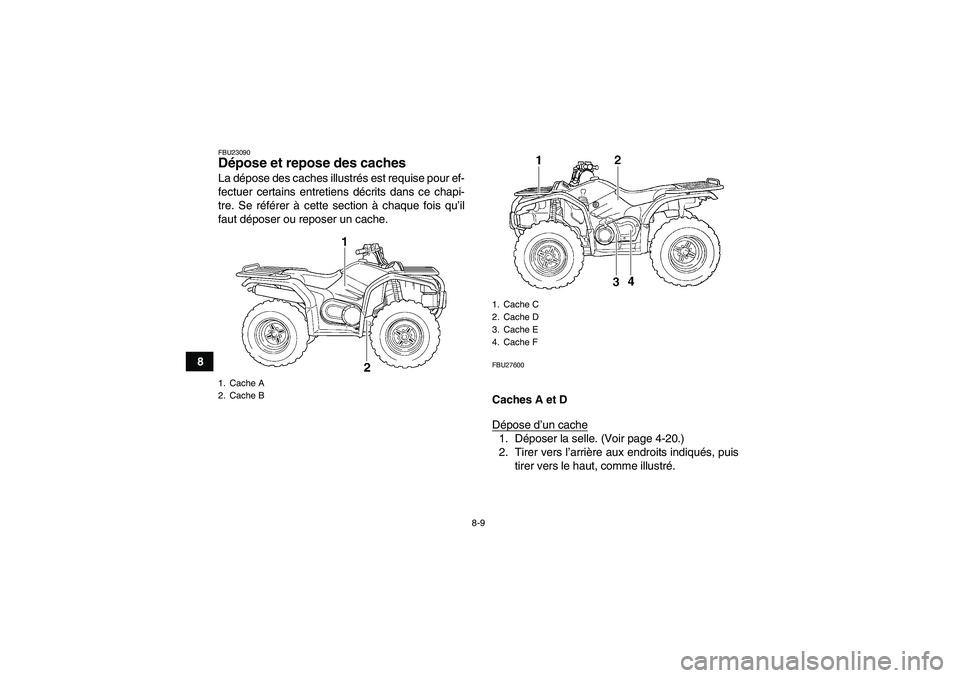

8-9
8
FBU23090Dépose et repose des caches La dépose des caches illustrés est requise pour ef-
fectuer certains entretiens décrits dans ce chapi-
tre. Se référer à cette section à chaque fois qu’il
faut déposer ou reposer un cache.
FBU27600Caches A et D
Dépose d’un cache1. Déposer la selle. (Voir page 4-20.)
2. Tirer vers l’arrière aux endroits indiqués, puis
tirer vers le haut, comme illustré.
1. Cache A
2. Cache B
1. Cache C
2. Cache D
3. Cache E
4. Cache F
U37S60F0.book Page 9 Friday, June 6, 2008 9:53 AM

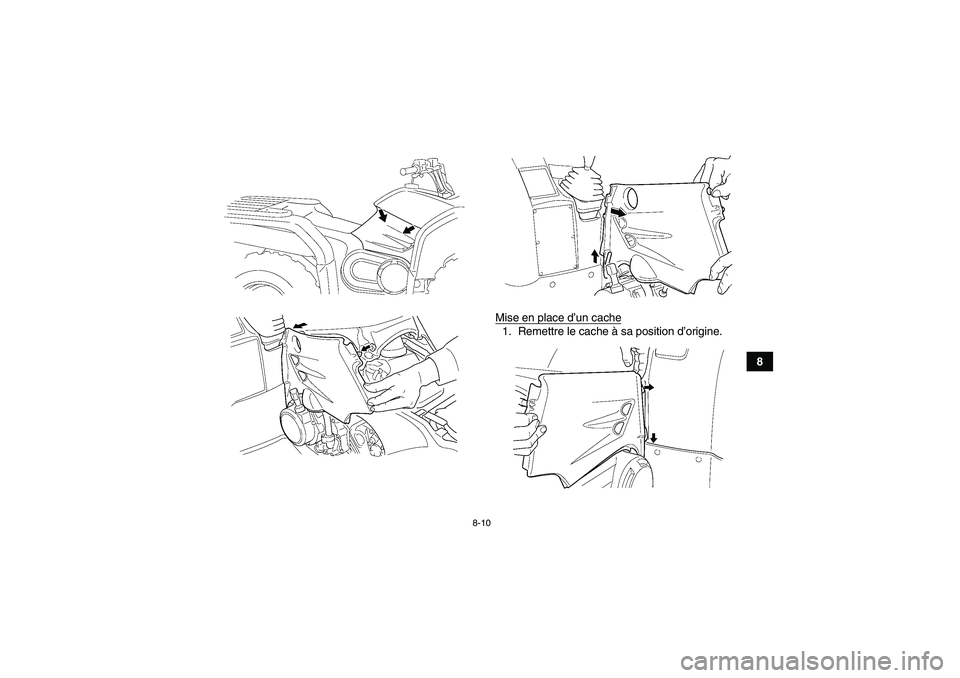

8-10
8 Mise en place d’un cache
1. Remettre le cache à sa position d’origine.
U37S60F0.book Page 10 Friday, June 6, 2008 9:53 AM

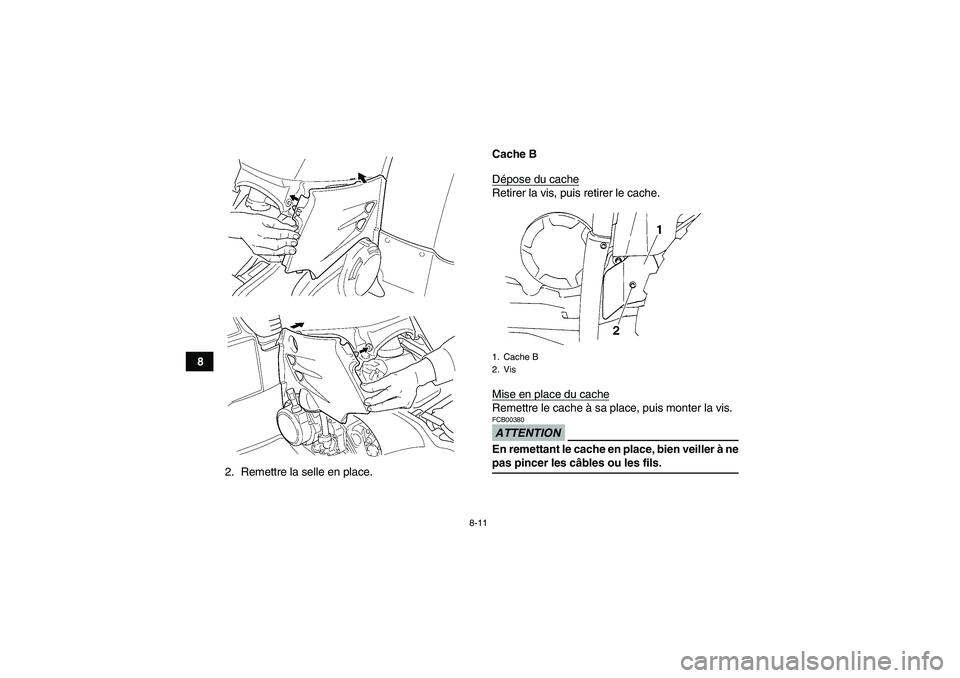

8-11
8
2. Remettre la selle en place.Cache B
Dépose du cache
Retirer la vis, puis retirer le cache.
Mise en place du cacheRemettre le cache à sa place, puis monter la vis.ATTENTIONFCB00380En remettant le cache en place, bien veiller à nepas pincer les câbles ou les fils.1. Cache B
2. Vis
U37S60F0.book Page 11 Friday, June 6, 2008 9:53 AM

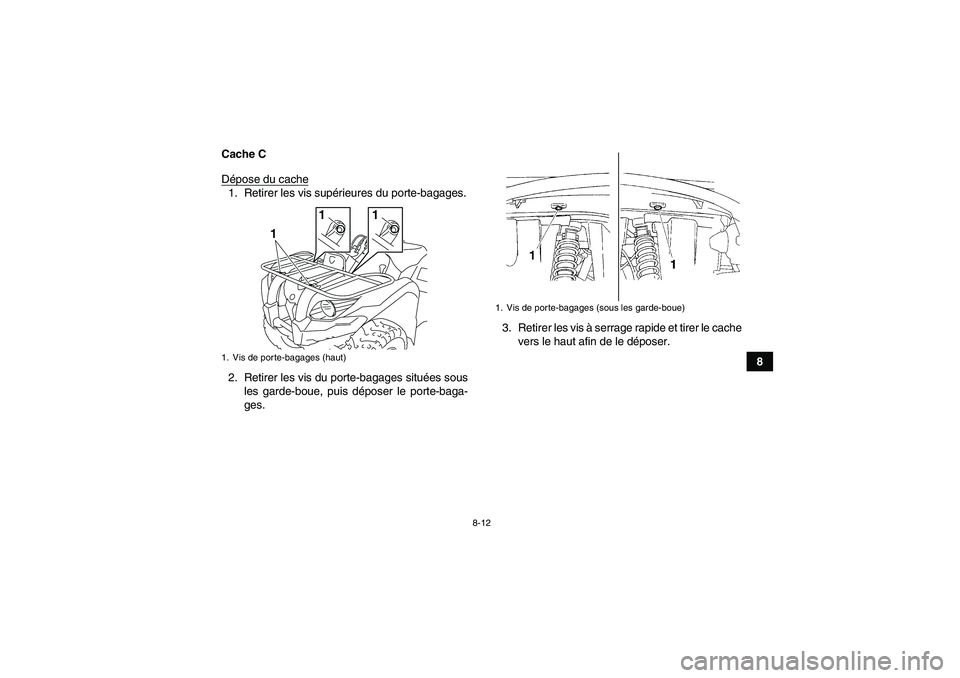

8-12
8 Cache C
Dépose du cache
1. Retirer les vis supérieures du porte-bagages.
2. Retirer les vis du porte-bagages situées sous
les garde-boue, puis déposer le porte-baga-
ges.3. Retirer les vis à serrage rapide et tirer le cache
vers le haut afin de le déposer.1. Vis de porte-bagages (haut)
1
1
1
1. Vis de porte-bagages (sous les garde-boue)
U37S60F0.book Page 12 Friday, June 6, 2008 9:53 AM

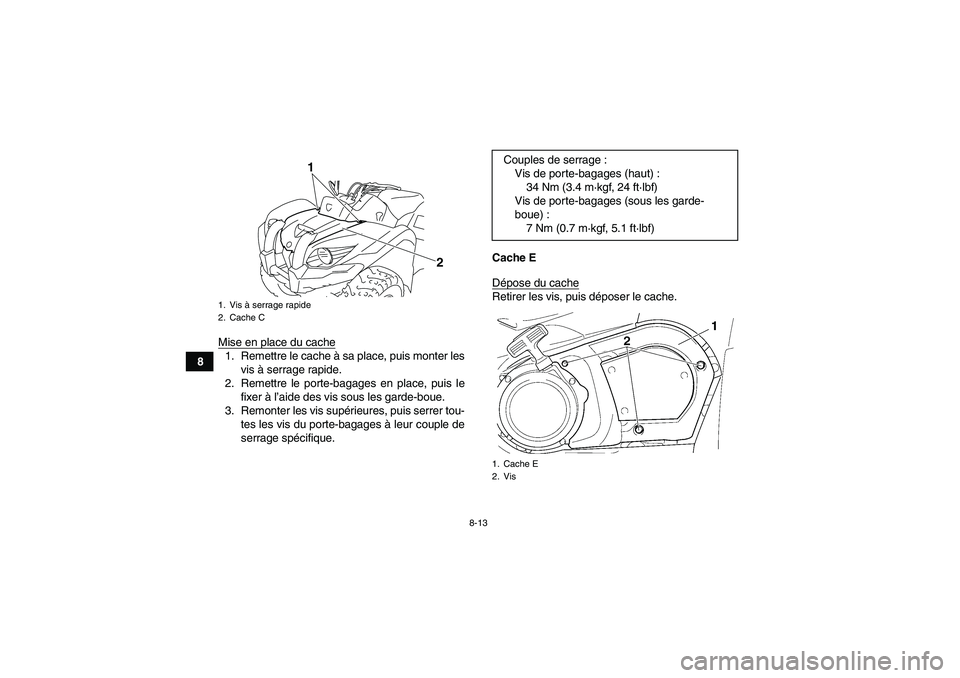

8-13
8Mise en place du cache
1. Remettre le cache à sa place, puis monter les
vis à serrage rapide.
2. Remettre le porte-bagages en place, puis le
fixer à l’aide des vis sous les garde-boue.
3. Remonter les vis supérieures, puis serrer tou-
tes les vis du porte-bagages à leur couple de
serrage spécifique.Cache E
Dépose du cache
Retirer les vis, puis déposer le cache.
1. Vis à serrage rapide
2. Cache C
1
2
Couples de serrage :
Vis de porte-bagages (haut) :
34 Nm (3.4 m·kgf, 24 ft·lbf)
Vis de porte-bagages (sous les garde-
boue) :
7 Nm (0.7 m·kgf, 5.1 ft·lbf)1. Cache E
2. Vis
U37S60F0.book Page 13 Friday, June 6, 2008 9:53 AM

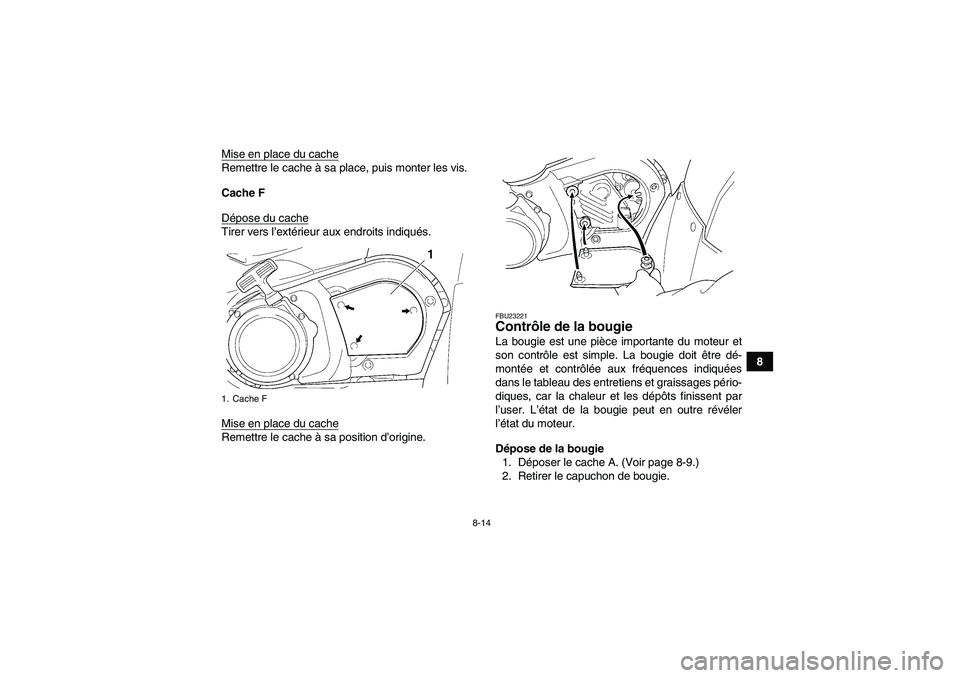

8-14
8 Mise en place du cache
Remettre le cache à sa place, puis monter les vis.
Cache F
Dépose du cacheTirer vers l’extérieur aux endroits indiqués.
Mise en place du cacheRemettre le cache à sa position d’origine.
FBU23221Contrôle de la bougie La bougie est une pièce importante du moteur et
son contrôle est simple. La bougie doit être dé-
montée et contrôlée aux fréquences indiquées
dans le tableau des entretiens et graissages pério-
diques, car la chaleur et les dépôts finissent par
l’user. L’état de la bougie peut en outre révéler
l’état du moteur.
Dépose de la bougie
1. Déposer le cache A. (Voir page 8-9.)
2. Retirer le capuchon de bougie.
1. Cache FU37S60F0.book Page 14 Friday, June 6, 2008 9:53 AM

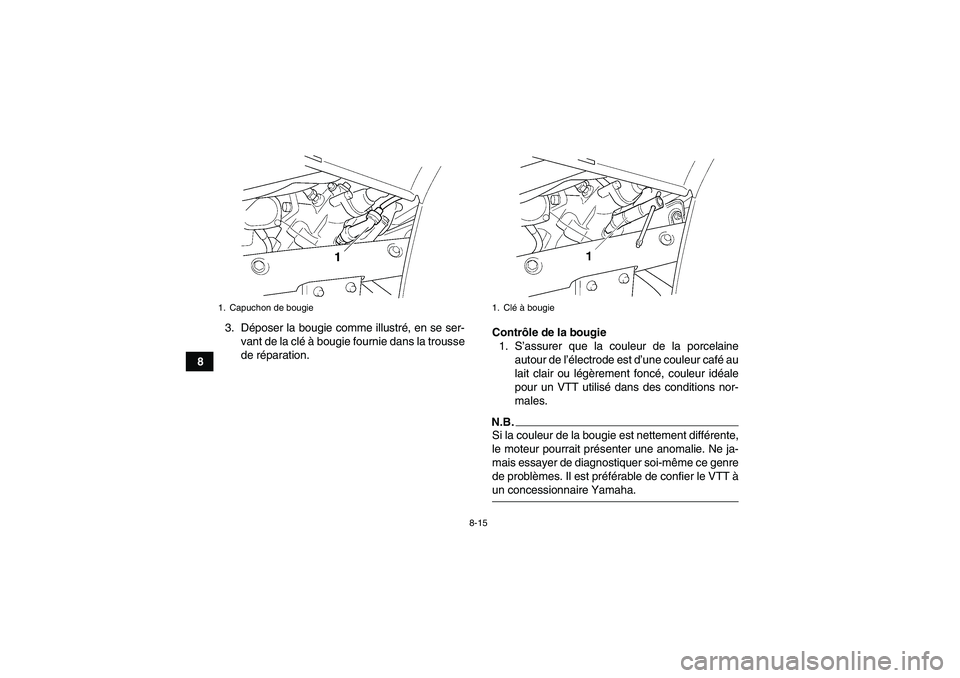

8-15
83. Déposer la bougie comme illustré, en se ser-
vant de la clé à bougie fournie dans la trousse
de réparation.Contrôle de la bougie
1. S’assurer que la couleur de la porcelaine
autour de l’électrode est d’une couleur café au
lait clair ou légèrement foncé, couleur idéale
pour un VTT utilisé dans des conditions nor-
males.
N.B.Si la couleur de la bougie est nettement différente,
le moteur pourrait présenter une anomalie. Ne ja-
mais essayer de diagnostiquer soi-même ce genre
de problèmes. Il est préférable de confier le VTT àun concessionnaire Yamaha.
1. Capuchon de bougie
1. Clé à bougie
