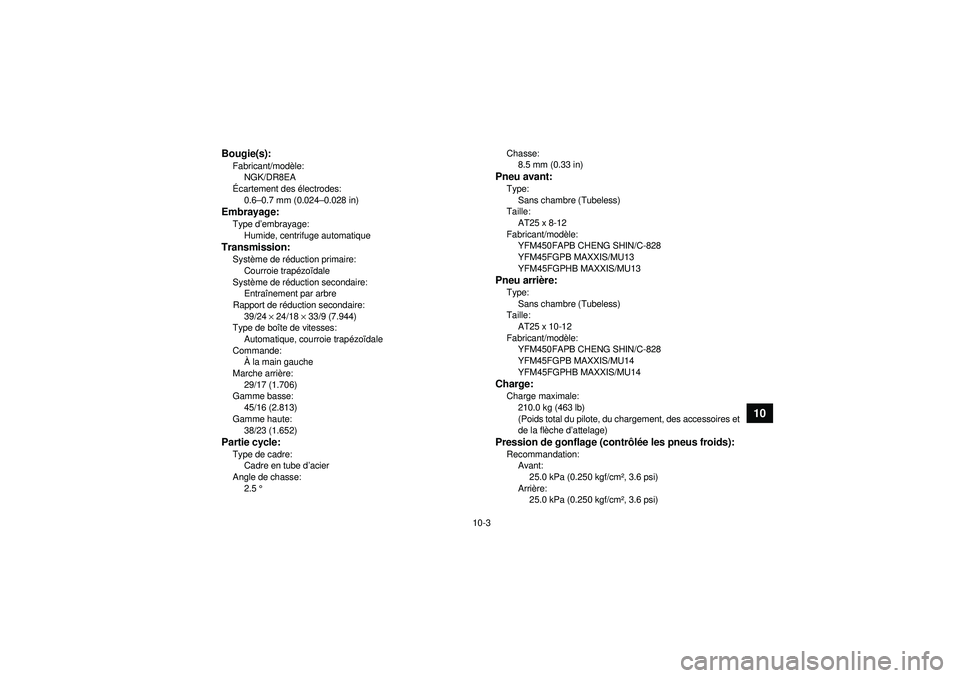

10-3
10
Bougie(s):Fabricant/modèle:
NGK/DR8EA
Écartement des électrodes:
0.6 –0.7 mm (0.024 –0.028 in)Embrayage:Type d ’embrayage:
Humide, centrifuge automatiqueTransmission:Syst ème de r éduction primaire:
Courroie trap ézo ïdale
Syst ème de r éduction secondaire:
Entra înement par arbre
Rapport de r éduction secondaire:
39/24 × 24/18 × 33/9 (7.944)
Type de boî te de vitesses:
Automatique, courroie trap ézo ïdale
Commande: À la main gauche
Marche arri ère:
29/17 (1.706)
Gamme basse: 45/16 (2.813)
Gamme haute: 38/23 (1.652)Partie cycle:Type de cadre:Cadre en tube d ’acier
Angle de chasse: 2.5 ° Chasse:
8.5 mm (0.33 in)
Pneu avant:Type:
Sans chambre (Tubeless)
Taille: AT25 x 8-12
Fabricant/mod èle:
YFM450FAPB CHENG SHIN/C-828
YFM45FGPB MAXXIS/MU13
YFM45FGPHB MAXXIS/MU13Pneu arri ère:Type:
Sans chambre (Tubeless)
Taille:
AT25 x 10-12
Fabricant/mod èle:
YFM450FAPB CHENG SHIN/C-828
YFM45FGPB MAXXIS/MU14
YFM45FGPHB MAXXIS/MU14Charge:Charge maximale: 210.0 kg (463 lb)
(Poids total du pilote, du chargement, des accessoires et
de la fl èche d ’attelage)Pression de gonflage (contrô lé e les pneus froids):Recommandation:
Avant:
25.0 kPa (0.250 kgf/cm ², 3.6 psi)
Arri ère:
25.0 kPa (0.250 kgf/cm ², 3.6 psi)
U1CT61F0.book Page 3 Wednesday, April 20, 2011 5:48 PM

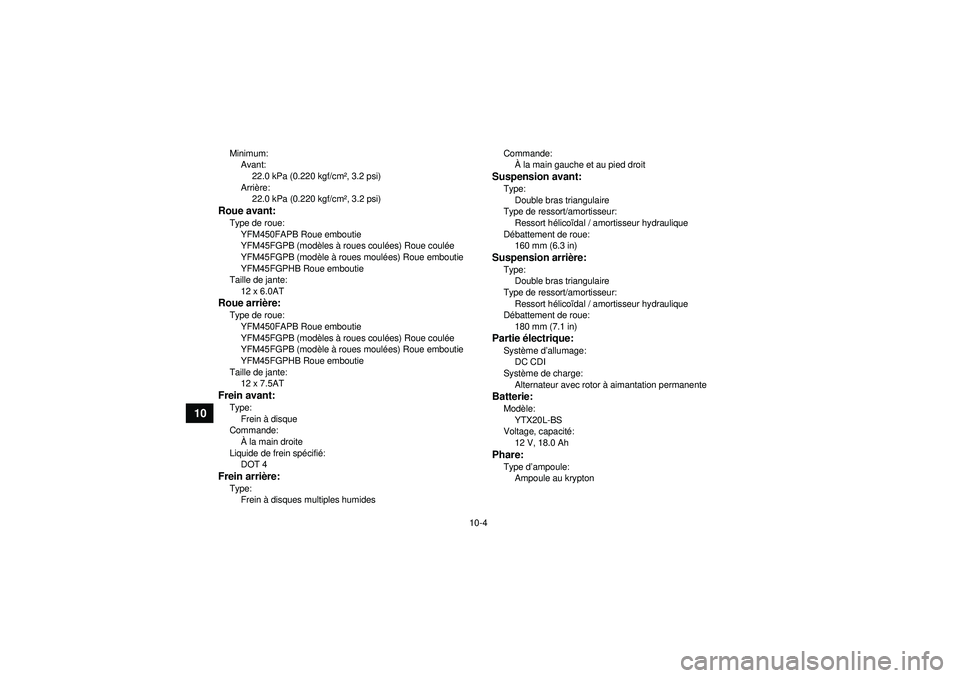

10-4
10
Minimum:Avant:
22.0 kPa (0.220 kgf/cm ², 3.2 psi)
Arri ère:
22.0 kPa (0.220 kgf/cm ², 3.2 psi)Roue avant:Type de roue:
YFM450FAPB Roue emboutie
YFM45FGPB (mod èles à roues coul ées) Roue coul ée
YFM45FGPB (mod èle à roues moul ées) Roue emboutie
YFM45FGPHB Roue emboutie
Taille de jante: 12 x 6.0ATRoue arri ère:Type de roue:
YFM450FAPB Roue emboutie
YFM45FGPB (mod èles à roues coul ées) Roue coul ée
YFM45FGPB (mod èle à roues moul ées) Roue emboutie
YFM45FGPHB Roue emboutie
Taille de jante: 12 x 7.5ATFrein avant:Type:
Frein à disque
Commande: À la main droite
Liquide de frein spé cifié:
DOT 4Frein arriè re:Type:
Frein à disques multiples humides Commande:
À la main gauche et au pied droit
Suspension avant:Type:
Double bras triangulaire
Type de ressort/amortisseur: Ressort h élico ïdal / amortisseur hydraulique
D ébattement de roue:
160 mm (6.3 in)Suspension arri ère:Type:
Double bras triangulaire
Type de ressort/amortisseur: Ressort h élico ïdal / amortisseur hydraulique
D ébattement de roue:
180 mm (7.1 in)Partie électrique:Syst ème d ’allumage:
DC CDI
Syst ème de charge:
Alternateur avec rotor à aimantation permanenteBatterie:Mod èle:
YTX20L-BS
Voltage, capacit é:
12 V, 18.0 AhPhare:Type d ’ampoule:
Ampoule au krypton
U1CT61F0.book Page 4 Wednesday, April 20, 2011 5:48 PM

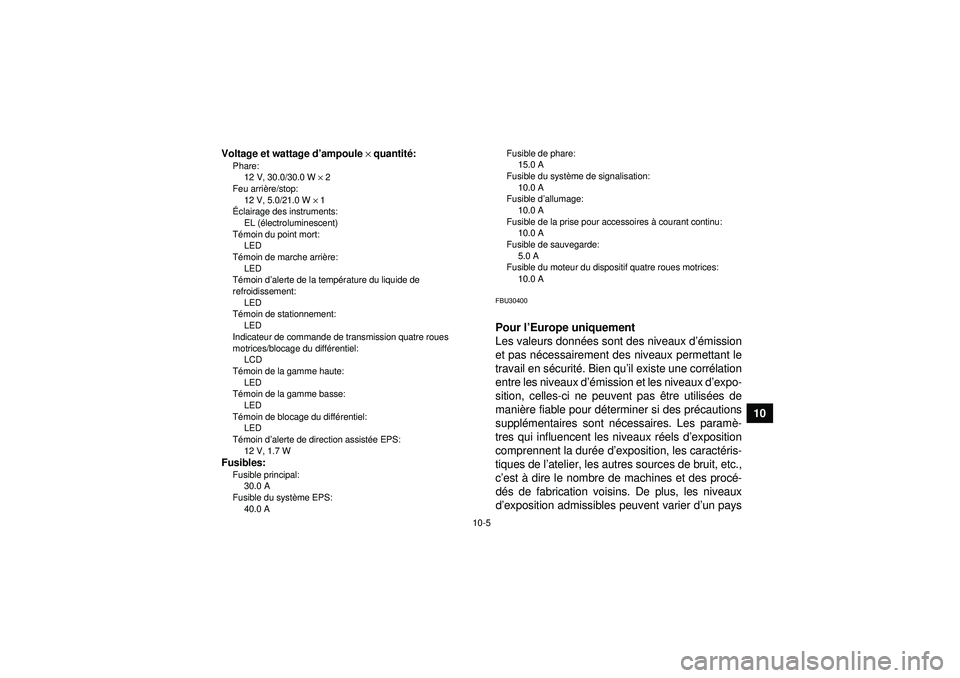

10-5
10
Voltage et wattage d’ampoule × quantit é:Phare:
12 V, 30.0/30.0 W × 2
Feu arri ère/stop:
12 V, 5.0/21.0 W × 1
Éclairage des instruments: EL ( électroluminescent)
T émoin du point mort:
LED
T émoin de marche arri ère:
LED
T émoin d ’alerte de la temp érature du liquide de
refroidissement:
LED
T émoin de stationnement:
LED
Indicateur de commande de transmission quatre roues
motrices/blocage du diff érentiel:
LCD
T émoin de la gamme haute:
LED
T émoin de la gamme basse:
LED
T émoin de blocage du diff érentiel:
LED
T émoin d ’alerte de direction assist ée EPS:
12 V, 1.7 WFusibles:Fusible principal: 30.0 A
Fusible du syst ème EPS:
40.0 A Fusible de phare:
15.0 A
Fusible du syst ème de signalisation:
10.0 A
Fusible d ’allumage:
10.0 A
Fusible de la prise pour accessoires à courant continu:
10.0 A
Fusible de sauvegarde: 5.0 A
Fusible du moteur du dispositif quatre roues motrices:
10.0 A
FBU30400Pour l ’Europe uniquement
Les valeurs donn ées sont des niveaux d ’émission
et pas n écessairement des niveaux permettant le
travail en s écurit é. Bien qu ’il existe une corr élation
entre les niveaux d ’émission et les niveaux d ’expo-
sition, celles-ci ne peuvent pas être utilis ées de
mani ère fiable pour dé terminer si des pr écautions
suppl émentaires sont n écessaires. Les param è-
tres qui influencent les niveaux r éels d ’exposition
comprennent la dur ée d’ exposition, les caract éris-
tiques de l ’atelier, les autres sources de bruit, etc.,
c ’est à dire le nombre de machines et des proc é-
d é s de fabrication voisins. De plus, les niveaux
d ’exposition admissibles peuvent varier d’ un pays
U1CT61F0.book Page 5 Wednesday, April 20, 2011 5:48 PM

10-6
10à
l’autre. Cependant, cette information permettra à
l ’utilisateur de la machine de proc éder à une
meilleure évaluation des ph énomè nes dangereux
et des risques.
U1CT61F0.book Page 6 Wednesday, April 20, 2011 5:48 PM

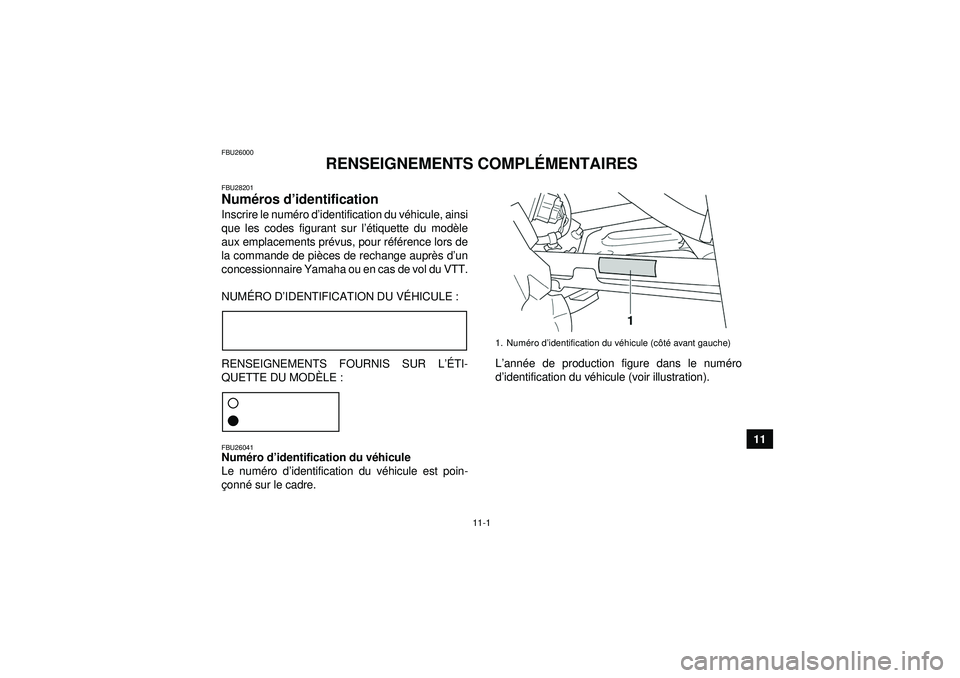

11-1
11
FBU26000
RENSEIGNEMENTS COMPLÉMENTAIRES
FBU28201Num éros d ’identification Inscrire le num éro d ’identification du v éhicule, ainsi
que les codes figurant sur l’é tiquette du modèle
aux emplacements pr évus, pour r éfé rence lors de
la commande de pi èces de rechange aupr ès d ’un
concessionnaire Yamaha ou en cas de vol du VTT.
NUM ÉRO D ’IDENTIFICATION DU V ÉHICULE :
RENSEIGNEMENTS FOURNIS SUR L ’ÉTI-
QUETTE DU MOD ÈLE :FBU26041Numé ro d’identification du v éhicule
Le num éro d ’identification du v éhicule est poin-
ç onné sur le cadre. L
’anné e de production figure dans le num éro
d ’identification du v éhicule (voir illustration).
1. Num éro d ’identification du v éhicule (c ôté avant gauche)
U1CT61F0.book Page 1 Wednesday, April 20, 2011 5:48 PM

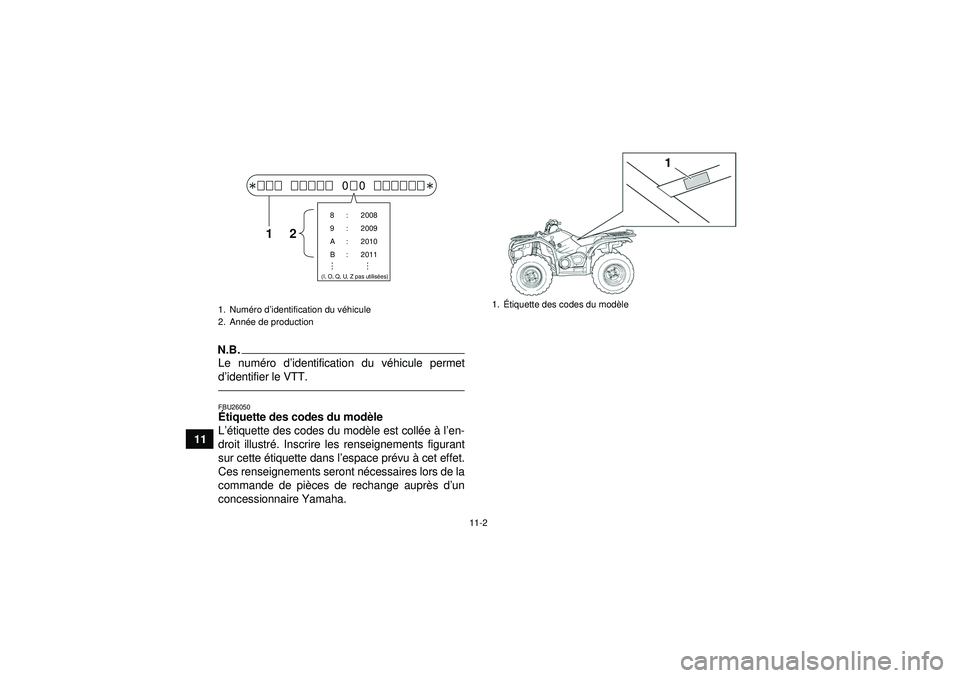

11-2
11
N.B.Le numéro d’identification du v éhicule permet
d ’identifier le VTT.FBU26050É tiquette des codes du mod èle
L ’é tiquette des codes du mod èle est coll ée à l’en-
droit illustr é. Inscrire les renseignements figurant
sur cette étiquette dans l ’espace pr évu à cet effet.
Ces renseignements seront n écessaires lors de la
commande de pi èces de rechange aupr ès d ’un
concessionnaire Yamaha.1. Num éro d ’identification du v éhicule
2. Anné e de production
00
8 : 2008
9 : 2009
A : 2010
B : 2011(I, O, Q, U, Z pas utilis ées)
12
1.Étiquette des codes du mod èle
U1CT61F0.book Page 2 Wednesday, April 20, 2011 5:48 PM

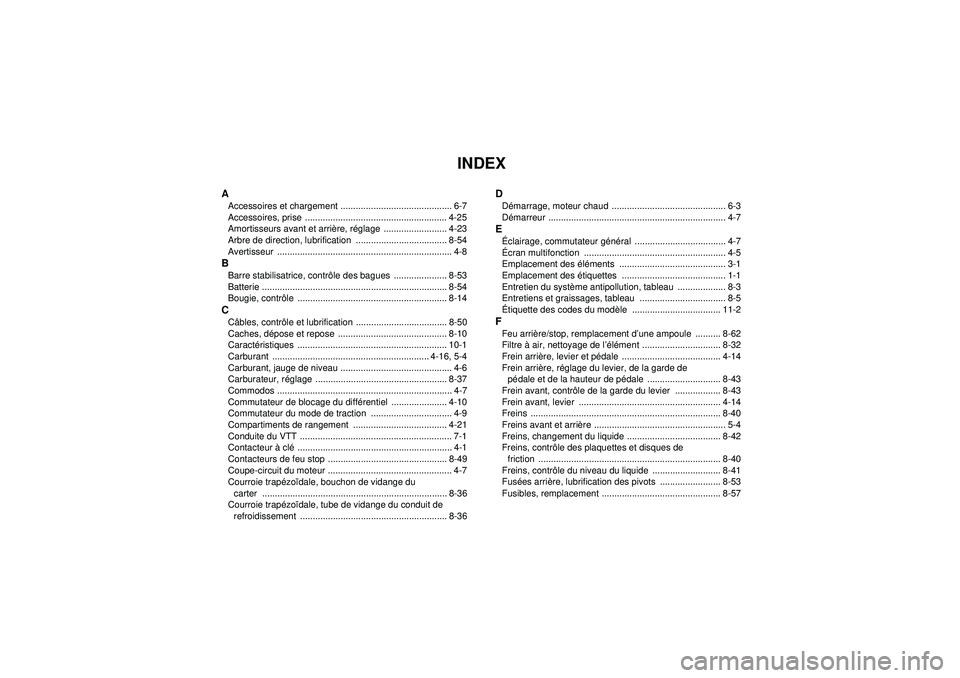

INDEX
AAccessoires et chargement ............................................ 6-7
Accessoires, prise ........................................................ 4-25
Amortisseurs avant et arrière, r églage ......................... 4-23
Arbre de direction, lubrification .................................... 8-54
Avertisseur ..................................................................... 4-8BBarre stabilisatrice, contr ôle des bagues ..................... 8-53
Batterie ......................................................................... 8-54
Bougie, contr ôle ........................................................... 8-14CC âbles, contr ôle et lubrification .................................... 8-50
Caches, dé pose et repose ........................................... 8-10
Caract éristiques ........................................................... 10-1
Carburant .............................................................. 4-16, 5-4
Carburant, jauge de niveau ............................................ 4-6
Carburateur, r églage .................................................... 8-37
Commodos ..................................................................... 4-7
Commutateur de blocage du diff érentiel ...................... 4-10
Commutateur du mode de traction ................................ 4-9
Compartiments de rangement ..................................... 4-21
Conduite du VTT ............................................................ 7-1
Contacteur à cl é ............................................................. 4-1
Contacteurs de feu stop ............................................... 8-49
Coupe-circuit du moteur ................................................. 4-7
Courroie trapé zoïdale, bouchon de vidange du
carter ......................................................................... 8-36
Courroie trapé zoïdale, tube de vidange du conduit de
refroidissement .......................................................... 8-36
DD émarrage, moteur chaud ............................................. 6-3
D émarreur ...................................................................... 4-7EÉclairage, commutateur g énéral .................................... 4-7
Écran multifonction ........................................................ 4-5
Emplacement des élé ments .......................................... 3-1
Emplacement des étiquettes ......................................... 1-1
Entretien du syst ème antipollution, tableau ................... 8-3
Entretiens et graissages, tableau .................................. 8-5
Étiquette des codes du mod èle ................................... 11-2FFeu arri ère/stop, remplacement d ’une ampoule .......... 8-62
Filtre à air, nettoyage de l ’élé ment ............................... 8-32
Frein arri ère, levier et p édale ....................................... 4-14
Frein arri ère, r églage du levier, de la garde de
p é dale et de la hauteur de p édale ............................. 8-43
Frein avant, contr ôle de la garde du levier .................. 8-43
Frein avant, levier ........................................................ 4-14
Freins ........................................................................... 8-40
Freins avant et arri ère .................................................... 5-4
Freins, changement du liquide ..................................... 8-42
Freins, contr ôle des plaquettes et disques de
friction ........................................................................ 8-40
Freins, contr ôle du niveau du liquide ........................... 8-41
Fus ées arri ère, lubrification des pivots ........................ 8-53
Fusibles, remplacement ............................................... 8-57
U1CT61F0.book Page 1 Wednesday, April 20, 2011 5:48 PM

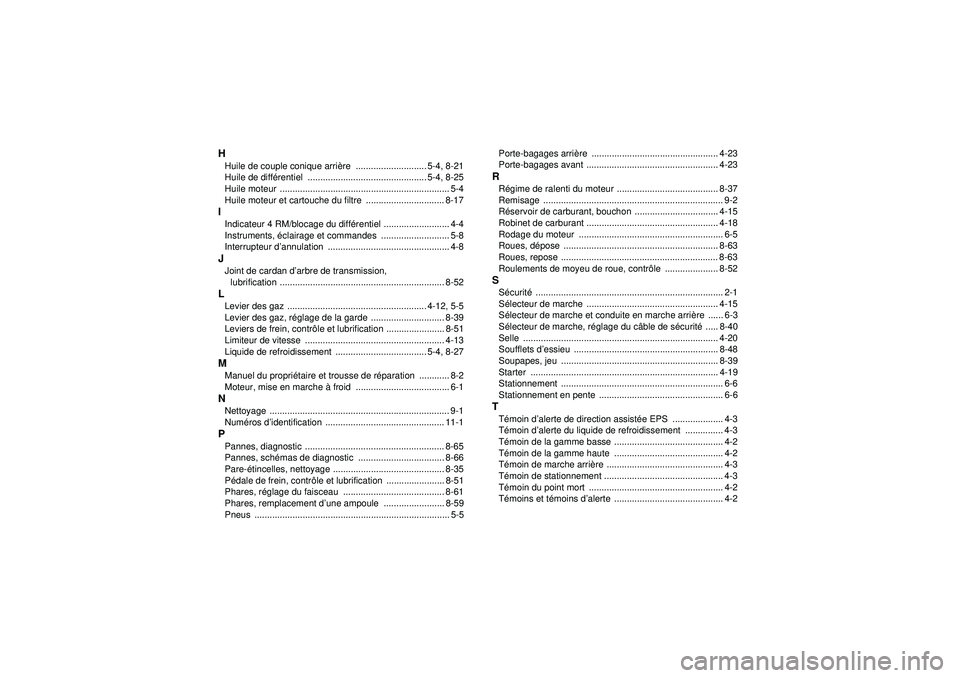

HHuile de couple conique arrière ............................ 5-4, 8-21
Huile de diff érentiel ............................................... 5-4, 8-25
Huile moteur ................................................................... 5-4
Huile moteur et cartouche du filtre ............................... 8-17IIndicateur 4 RM/blocage du diff érentiel .......................... 4-4
Instruments, éclairage et commandes ........................... 5-8
Interrupteur d’ annulation ................................................ 4-8JJoint de cardan d’ arbre de transmission,
lubrification ................................................................. 8-52LLevier des gaz ....................................................... 4-12, 5-5
Levier des gaz, r églage de la garde ............................. 8-39
Leviers de frein, contr ôle et lubrification ....................... 8-51
Limiteur de vitesse ....................................................... 4-13
Liquide de refroidissement .................................... 5-4, 8-27MManuel du propri étaire et trousse de r éparation ............ 8-2
Moteur, mise en marche à froid ..................................... 6-1NNettoyage ....................................................................... 9-1
Num éros d ’identification ............................................... 11-1PPannes, diagnostic ....................................................... 8-65
Pannes, sch émas de diagnostic .................................. 8-66
Pare- étincelles, nettoyage ............................................ 8-35
P édale de frein, contr ôle et lubrification ....................... 8-51
Phares, r églage du faisceau ........................................ 8-61
Phares, remplacement d’ une ampoule ........................ 8-59
Pneus ............................................................................. 5-5 Porte-bagages arri
ère .................................................. 4-23
Porte-bagages avant .................................................... 4-23
RR égime de ralenti du moteur ........................................ 8-37
Remisage ....................................................................... 9-2
R éservoir de carburant, bouchon ................................. 4-15
Robinet de carburant .................................................... 4-18
Rodage du moteur ......................................................... 6-5
Roues, d épose ............................................................. 8-63
Roues, repose .............................................................. 8-63
Roulements de moyeu de roue, contr ôle ..................... 8-52SS écurit é .......................................................................... 2-1
S électeur de marche .................................................... 4-15
S électeur de marche et conduite en marche arri ère ...... 6-3
S électeur de marche, r églage du c âble de s écurit é ..... 8-40
Selle ............................................................................. 4-20
Soufflets d’ essieu ......................................................... 8-48
Soupapes, jeu .............................................................. 8-39
Starter .......................................................................... 4-19
Stationnement ................................................................ 6-6
Stationnement en pente ................................................. 6-6TT émoin d ’alerte de direction assist ée EPS .................... 4-3
T émoin d ’alerte du liquide de refroidissement ............... 4-3
T émoin de la gamme basse ........................................... 4-2
T émoin de la gamme haute ........................................... 4-2
T émoin de marche arri ère .............................................. 4-3
T émoin de stationnement ............................................... 4-3
T émoin du point mort ..................................................... 4-2
T émoins et t émoins d ’alerte ........................................... 4-2
U1CT61F0.book Page 2 Wednesday, April 20, 2011 5:48 PM

VVéhicule, num éro d ’identification ................................. 11-1
Visserie du ch âssis ........................................................ 5-8
U1CT61F0.book Page 3 Wednesday, April 20, 2011 5:48 PM

IMPRIMÉ AUX U.S.A.
2011.06-0.7 ×1 CR
(F)
U1CT61F0.book Page 1 Wednesday, April 20, 2011 5:48 PM
