8-53
8

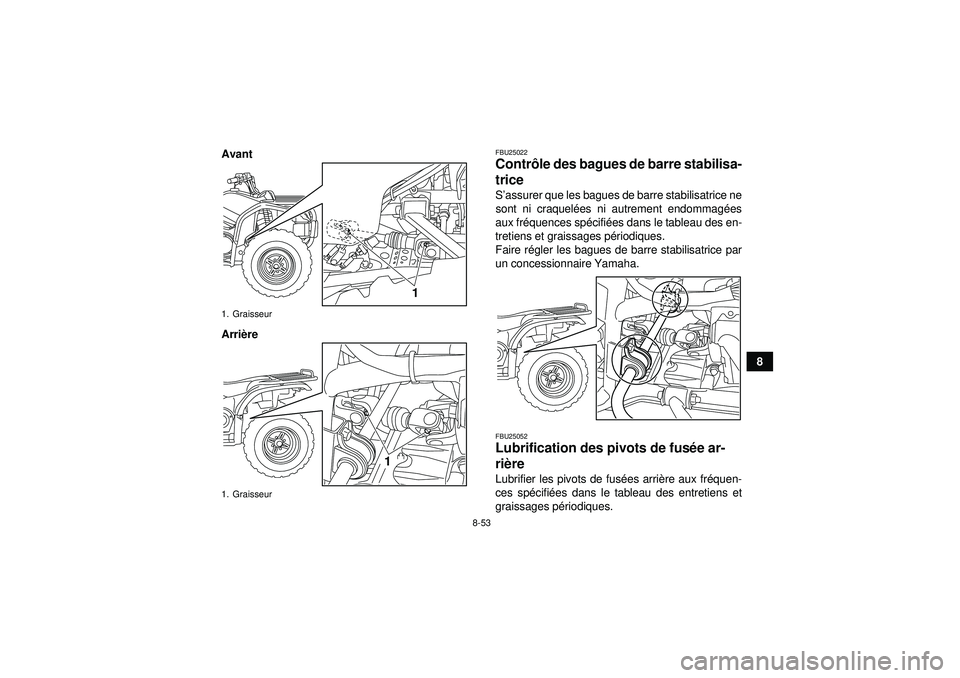

Avant
Arri
ère
FBU25022Contr ôle des bagues de barre stabilisa-
trice S ’assurer que les bagues de barre stabilisatrice ne
sont ni craquel ées ni autrement endommag ées
aux fr équences sp écifi ées dans le tableau des en-
tretiens et graissages p ériodiques.
Faire r égler les bagues de barre stabilisatrice par
un concessionnaire Yamaha.FBU25052Lubrification des pivots de fus ée ar-
ri ère Lubrifier les pivots de fusé es arrière aux fr équen-
ces sp écifi ées dans le tableau des entretiens et
graissages p ériodiques.
1. Graisseur
1. Graisseur
1
1
U1CT61F0.book Page 53 Wednesday, April 20, 2011 5:48 PM

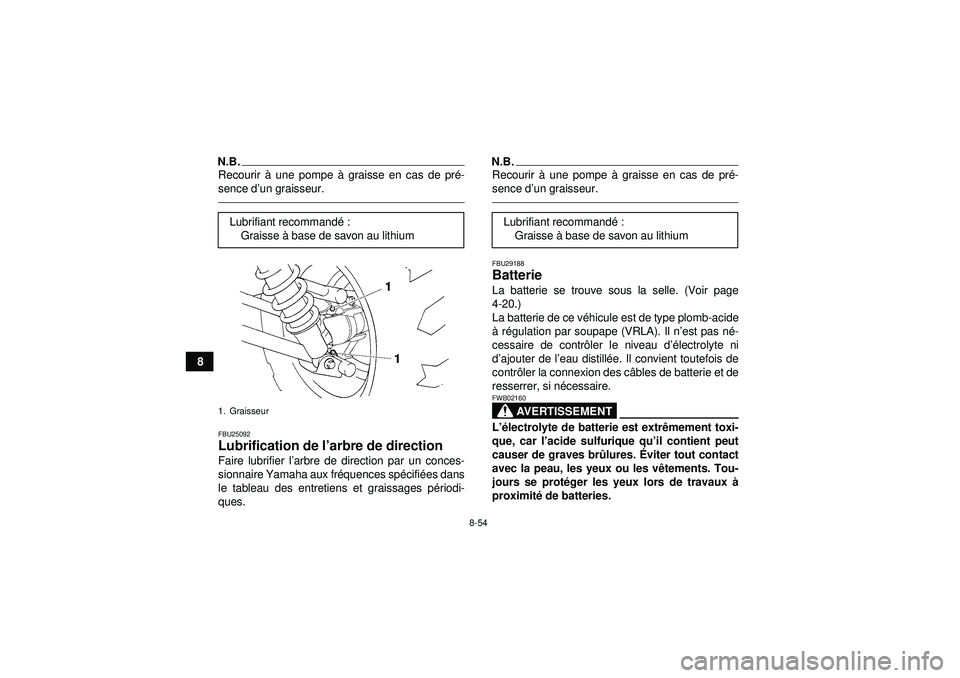

8-54
8
N.B.Recourir à une pompe à graisse en cas de pr é-
sence d ’un graisseur.FBU25092Lubrification de l ’arbre de direction Faire lubrifier l ’arbre de direction par un conces-
sionnaire Yamaha aux fr équences sp écifié es dans
le tableau des entretiens et graissages p ériodi-
ques.
N.B.Recourir à une pompe à graisse en cas de pr é-
sence d ’un graisseur.FBU29188Batterie La batterie se trouve sous la selle. (Voir page
4-20.)
La batterie de ce v éhicule est de type plomb-acide
à r égulation par soupape (VRLA). Il n ’est pas n é-
cessaire de contr ôler le niveau d ’électrolyte ni
d ’ajouter de l ’eau distill ée. Il convient toutefois de
contr ôler la connexion des c âbles de batterie et de
resserrer, si n écessaire.
AVERTISSEMENT
FWB02160L ’é lectrolyte de batterie est extr êmement toxi-
que, car l ’acide sulfurique qu ’il contient peut
causer de graves br ûlures. Éviter tout contact
avec la peau, les yeux ou les vê tements. Tou-
jours se proté ger les yeux lors de travaux à
proximit é de batteries.
Lubrifiant recommand
é:
Graisse à base de savon au lithium
1. Graisseur
Lubrifiant recommand é:
Graisse à base de savon au lithium
U1CT61F0.book Page 54 Wednesday, April 20, 2011 5:48 PM

8-55
8

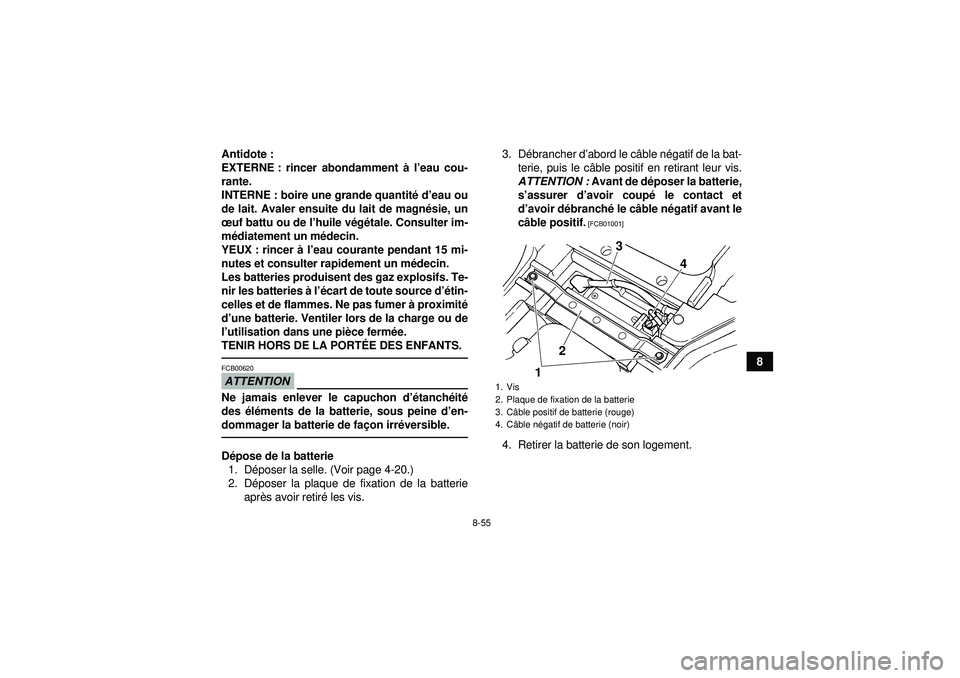

Antidote :
EXTERNE : rincer abondamment
à l ’eau cou-
rante.
INTERNE : boire une grande quantit é d ’eau ou
de lait. Avaler ensuite du lait de magn ésie, un
œ uf battu ou de l ’huile v ég étale. Consulter im-
m édiatement un m édecin.
YEUX : rincer à l ’eau courante pendant 15 mi-
nutes et consulter rapidement un m édecin.
Les batteries produisent des gaz explosifs. Te-
nir les batteries à l’é cart de toute source d’é tin-
celles et de flammes. Ne pas fumer à proximit é
d ’une batterie. Ventiler lors de la charge ou de
l ’utilisation dans une pi èce ferm ée.
TENIR HORS DE LA PORT ÉE DES ENFANTS.
ATTENTIONFCB00620Ne jamais enlever le capuchon d ’étanché ité
des élé ments de la batterie, sous peine d ’en-
dommager la batterie de fa çon irr éversible.D épose de la batterie
1. D époser la selle. (Voir page 4-20.)
2. D époser la plaque de fixation de la batterie
apr ès avoir retir é les vis. 3. D
ébrancher d ’abord le c âble n égatif de la bat-
terie, puis le c âble positif en retirant leur vis.
ATTENTION : Avant de déposer la batterie,
s ’assurer d ’avoir coupé le contact et
d ’avoir d ébranch é le c âble n égatif avant le
c â ble positif.
[FCB01001]
4. Retirer la batterie de son logement.1. Vis
2. Plaque de fixation de la batterie
3. C âble positif de batterie (rouge)
4. C âble n égatif de batterie (noir)
3
4
1 2
U1CT61F0.book Page 55 Wednesday, April 20, 2011 5:48 PM

8-56

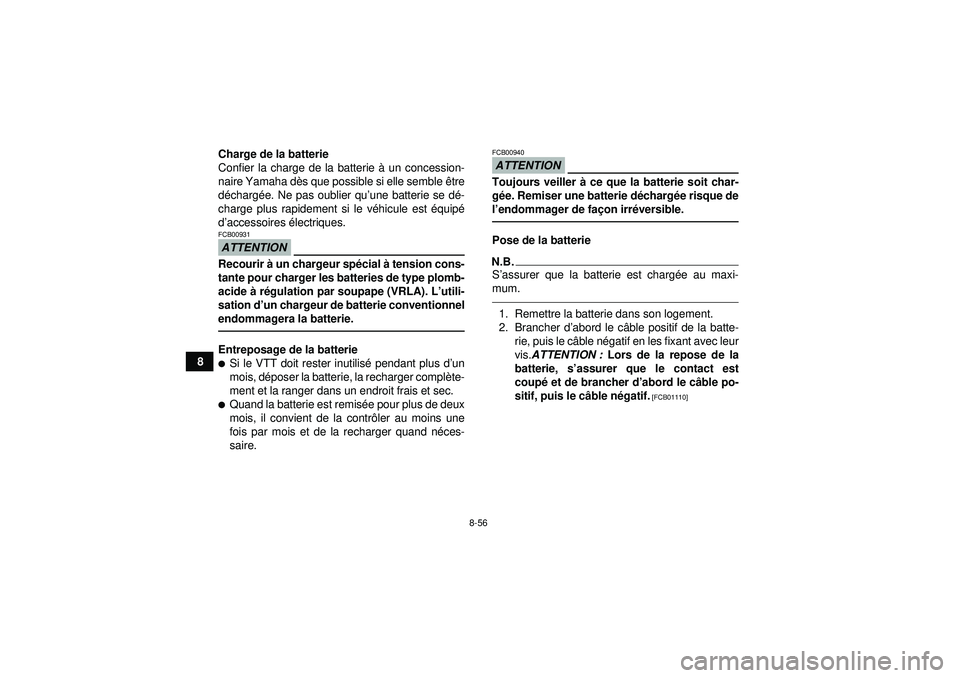

8Charge de la batterie
Confier la charge de la batterie
à un concession-
naire Yamaha d ès que possible si elle semble ê tre
d é charg ée. Ne pas oublier qu ’une batterie se d é-
charge plus rapidement si le v éhicule est équip é
d ’accessoires électriques.
ATTENTIONFCB00931Recourir à un chargeur spé cial à tension cons-
tante pour charger les batteries de type plomb-
acide à r égulation par soupape (VRLA). L’ utili-
sation d’ un chargeur de batterie conventionnel
endommagera la batterie.Entreposage de la batterie
Si le VTT doit rester inutilis é pendant plus d ’un
mois, d époser la batterie, la recharger compl ète-
ment et la ranger dans un endroit frais et sec.
Quand la batterie est remis ée pour plus de deux
mois, il convient de la contr ôler au moins une
fois par mois et de la recharger quand n éces-
saire.
ATTENTIONFCB00940Toujours veiller à ce que la batterie soit char-
g ée. Remiser une batterie dé chargée risque de
l ’ endommager de fa çon irr éversible.Pose de la batterieN.B.S ’assurer que la batterie est chargé e au maxi-
mum.1. Remettre la batterie dans son logement.
2. Brancher d ’abord le c âble positif de la batte-
rie, puis le c âble né gatif en les fixant avec leur
vis. ATTENTION : Lors de la repose de la
batterie, s ’assurer que le contact est
coupé et de brancher d’ abord le câble po-
sitif, puis le c âble n égatif.
[FCB01110]
U1CT61F0.book Page 56 Wednesday, April 20, 2011 5:48 PM

8-57
8

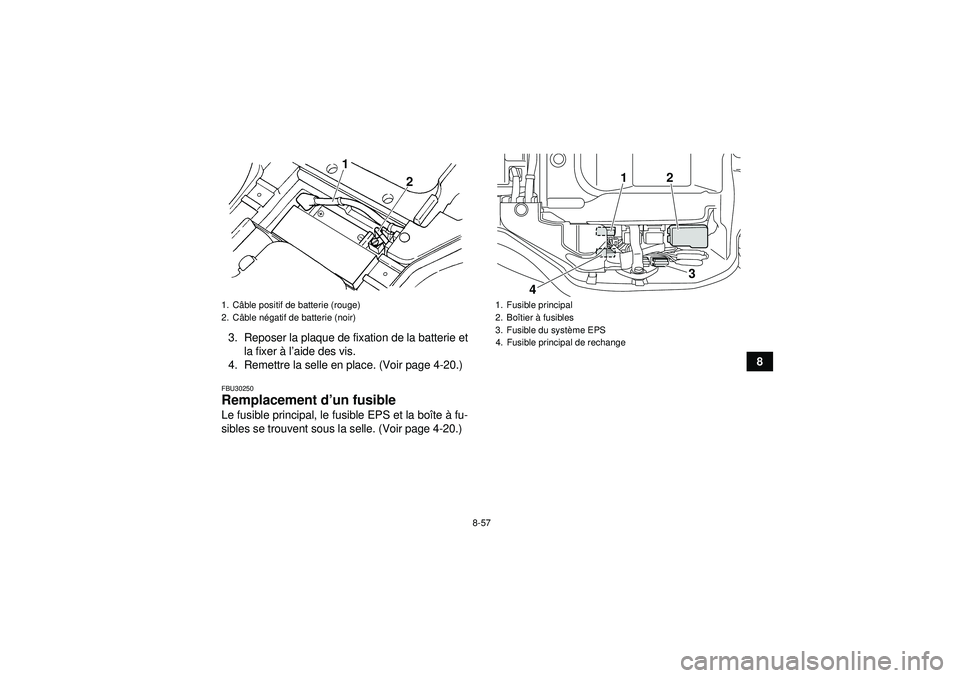

3. Reposer la plaque de fixation de la batterie et
la fixer à l’aide des vis.
4. Remettre la selle en place. (Voir page 4-20.)
FBU30250Remplacement d ’un fusible Le fusible principal, le fusible EPS et la bo îte à fu-
sibles se trouvent sous la selle. (Voir page 4-20.)1. C âble positif de batterie (rouge)
2. C âble n égatif de batterie (noir)
1
2
1. Fusible principal
2. Boîtier à fusibles
3. Fusible du syst ème EPS
4. Fusible principal de rechange
12
3
4
U1CT61F0.book Page 57 Wednesday, April 20, 2011 5:48 PM

8-58

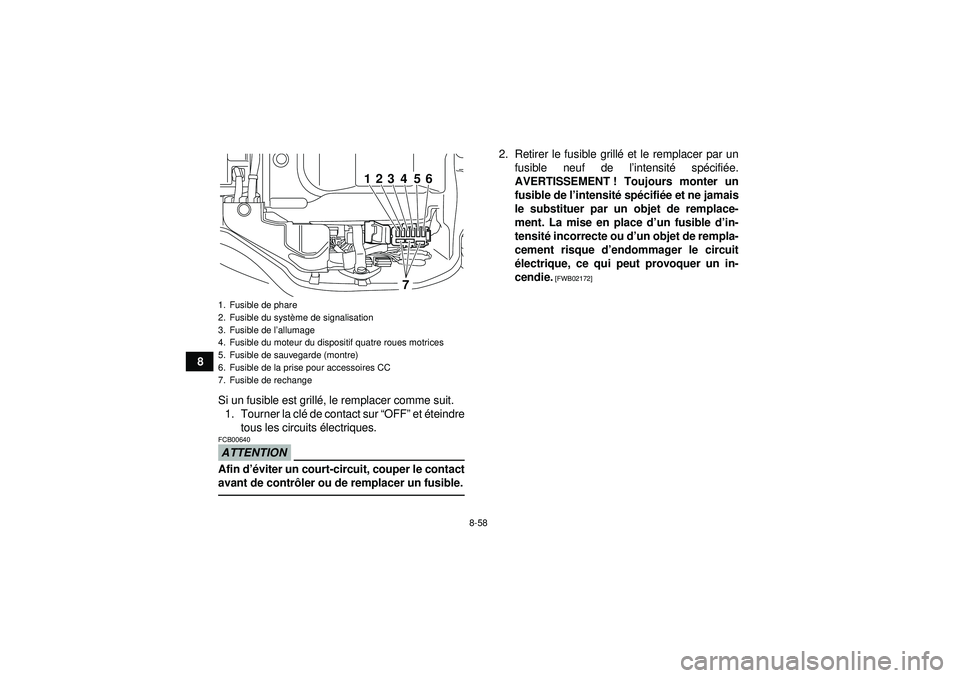

8Si un fusible est grill é, le remplacer comme suit.
1. Tourner la cl é de contact sur “ OFF” et é teindre
tous les circuits é lectriques.
ATTENTIONFCB00640Afin d’éviter un court-circuit, couper le contact
avant de contr ôler ou de remplacer un fusible.
2. Retirer le fusible grill é et le remplacer par un
fusible neuf de l ’intensit é sp écifi ée.
AVERTISSEMENT ! Toujours monter un
fusible de l ’intensit é sp écifi ée et ne jamais
le substituer par un objet de remplace-
ment. La mise en place d ’un fusible d’ in-
tensit é incorrecte ou d ’un objet de rempla-
cement risque d’ endommager le circuit
é lectrique, ce qui peut provoquer un in-
cendie.
[FWB02172]
1. Fusible de phare
2. Fusible du syst ème de signalisation
3. Fusible de l ’allumage
4. Fusible du moteur du dispositif quatre roues motrices
5. Fusible de sauvegarde (montre)
6. Fusible de la prise pour accessoires CC
7. Fusible de rechange
1
2
3
4
5
6
7
U1CT61F0.book Page 58 Wednesday, April 20, 2011 5:48 PM

8-59
8

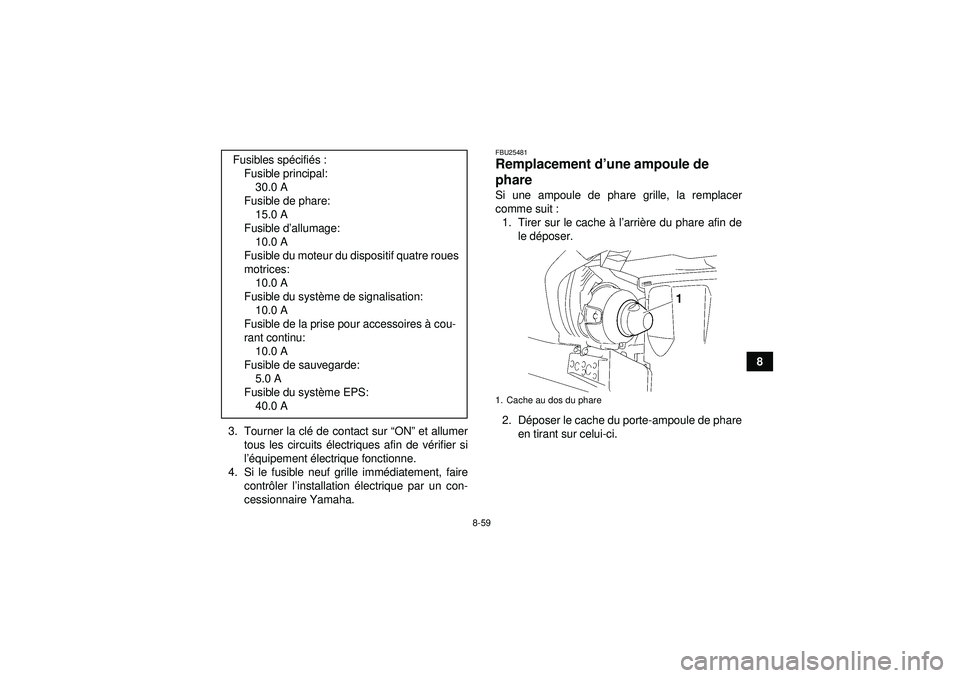

3. Tourner la cl é de contact sur “ON ” et allumer
tous les circuits é lectriques afin de v érifier si
l ’é quipement électrique fonctionne.
4. Si le fusible neuf grille imm édiatement, faire
contr ôler l ’installation électrique par un con-
cessionnaire Yamaha.
FBU25481Remplacement d ’une ampoule de
phare Si une ampoule de phare grille, la remplacer
comme suit :
1. Tirer sur le cache à l’arri ère du phare afin de
le d époser.
2. D époser le cache du porte-ampoule de phare
en tirant sur celui-ci.
Fusibles sp
écifi és:
Fusible principal: 30.0 A
Fusible de phare: 15.0 A
Fusible d ’allumage:
10.0 A
Fusible du moteur du dispositif quatre roues
motrices: 10.0 A
Fusible du syst ème de signalisation:
10.0 A
Fusible de la prise pour accessoires à cou-
rant continu: 10.0 A
Fusible de sauvegarde: 5.0 A
Fusible du syst ème EPS:
40.0 A1. Cache au dos du phare
U1CT61F0.book Page 59 Wednesday, April 20, 2011 5:48 PM

8-60

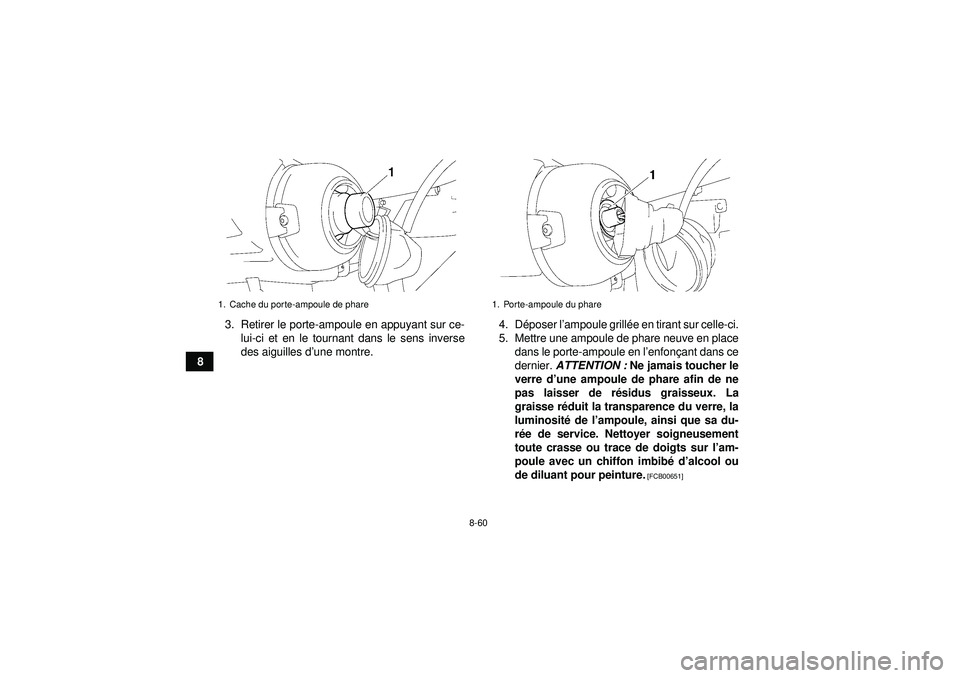

83. Retirer le porte-ampoule en appuyant sur ce-
lui-ci et en le tournant dans le sens inverse
des aiguilles d ’une montre. 4. D
époser l ’ampoule grill ée en tirant sur celle-ci.
5. Mettre une ampoule de phare neuve en place dans le porte-ampoule en l ’enfonç ant dans ce
dernier. ATTENTION : Ne jamais toucher le
verre d ’une ampoule de phare afin de ne
pas laisser de r ésidus graisseux. La
graisse r éduit la transparence du verre, la
luminosit é de l ’ampoule, ainsi que sa du-
r é e de service. Nettoyer soigneusement
toute crasse ou trace de doigts sur l ’am-
poule avec un chiffon imbib é d ’alcool ou
de diluant pour peinture.
[FCB00651]
1. Cache du porte-ampoule de phare
1. Porte-ampoule du phare
U1CT61F0.book Page 60 Wednesday, April 20, 2011 5:48 PM

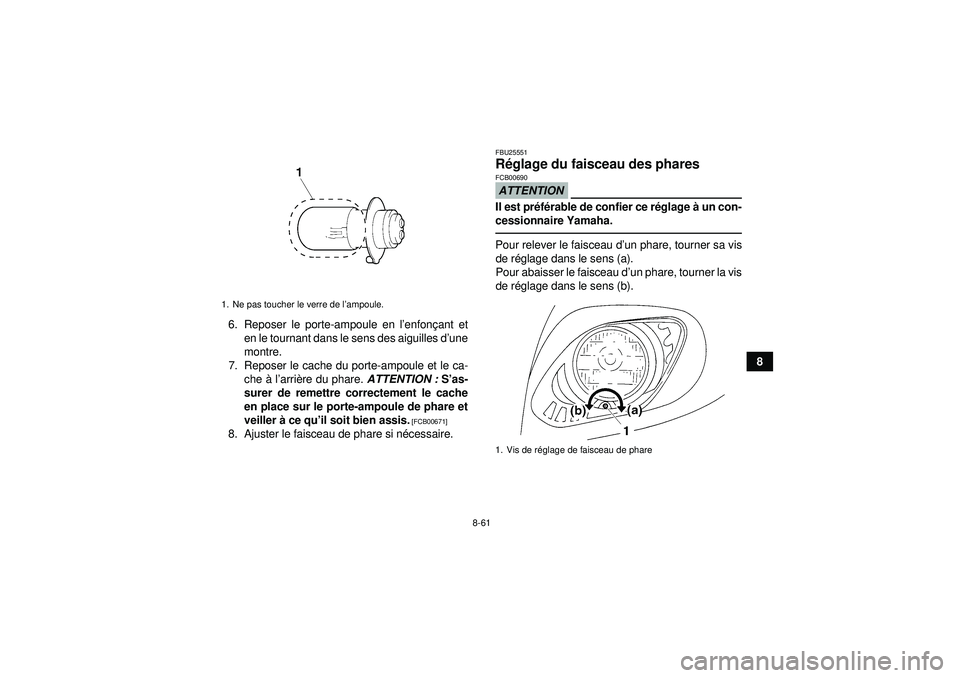

8-61
8
6. Reposer le porte-ampoule en l
’enfon çant et
en le tournant dans le sens des aiguilles d ’une
montre.
7. Reposer le cache du porte-ampoule et le ca- che à l’arri ère du phare. ATTENTION : S’as-
surer de remettre correctement le cache
en place sur le porte-ampoule de phare et
veiller à ce qu ’il soit bien assis.
[FCB00671]
8. Ajuster le faisceau de phare si n écessaire.
FBU25551R églage du faisceau des phares ATTENTIONFCB00690Il est pr éfé rable de confier ce r églage à un con-
cessionnaire Yamaha.Pour relever le faisceau d ’un phare, tourner sa vis
de r églage dans le sens (a).
Pour abaisser le faisceau d ’un phare, tourner la vis
de r églage dans le sens (b).
1. Ne pas toucher le verre de l ’ampoule.
1. Vis de r églage de faisceau de phare
U1CT61F0.book Page 61 Wednesday, April 20, 2011 5:48 PM

8-62
8

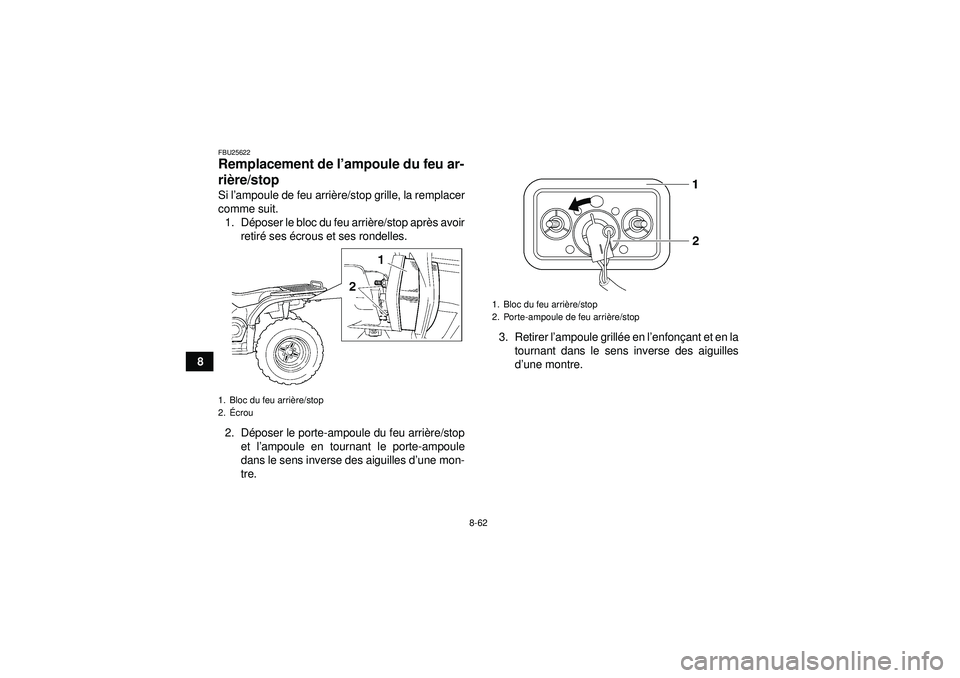

FBU25622Remplacement de l’ampoule du feu ar-
ri ère/stop Si l ’ampoule de feu arri ère/stop grille, la remplacer
comme suit. 1. D époser le bloc du feu arri ère/stop aprè s avoir
retiré ses écrous et ses rondelles.
2. D époser le porte-ampoule du feu arri ère/stop
et l ’ampoule en tournant le porte-ampoule
dans le sens inverse des aiguilles d ’une mon-
tre. 3. Retirer l
’ampoule grill ée en l ’enfon çant et en la
tournant dans le sens inverse des aiguilles
d ’une montre.1. Bloc du feu arri ère/stop
2. Écrou
1. Bloc du feu arri ère/stop
2. Porte-ampoule de feu arriè re/stop
