1-1
1
SBU29680
LOCALIZACIÓN DE LAS ETIQUETAS DE ADVERTENCIA Y
ESPECIFICACIÓN
SBU30291Lea y asegúrese de haber comprendido el contenido de todas las etiquetas del ATV. Contienen informa-
ción importante para su utilización correcta y segura.
No elimine ninguna de las etiquetas colocadas en el ATV. Si alguna de ellas se vuelve difícil de leer o se
desprende, su concesionario Yamaha podrá facilitarle una de recambio.
Para Europa
67 811
9
10
U2LC60S0.book Page 1 Friday, March 8, 2013 3:09 PM

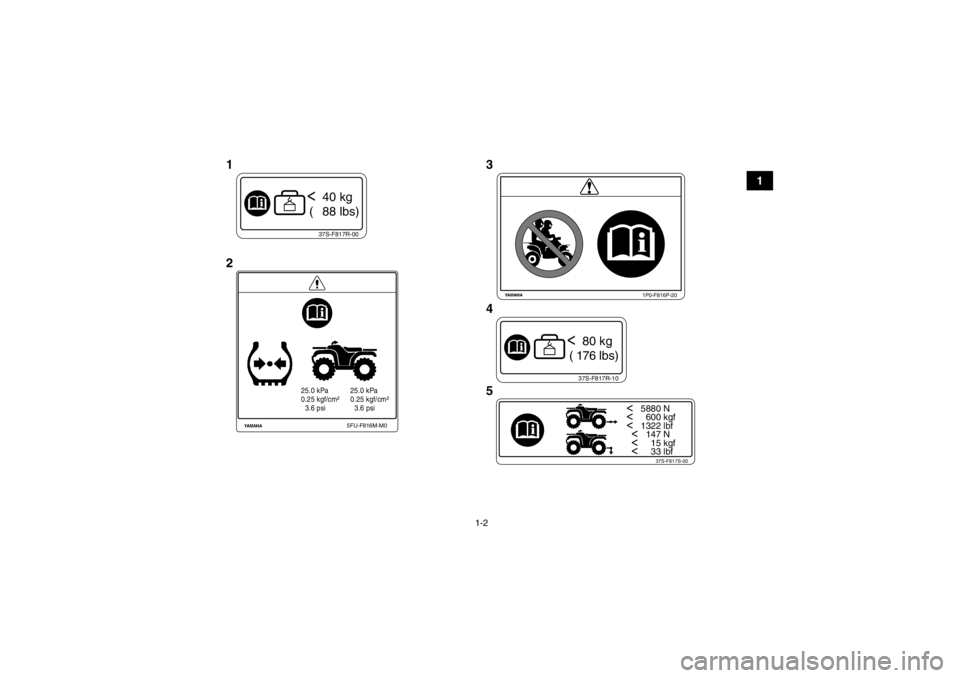

1-2
1
37S-F817R-00< 40 kg
( 88 lbs)
25.0 kPa
0.25 kgf/cm²
3.6 psi 25.0 kPa
0.25 kgf/cm²
3.6 psi
5FU-F816M-M0
1P0-F816P-20
37S-F817R-10< 80 kg
( 176 lbs)
< 5880 N< 600 kgf< 1322 lbf
< 147 N
< 15 kgf
< 33 lbf
37S-F817S-00
13
2
4
5
U2LC60S0.book Page 2 Friday, March 8, 2013 3:09 PM

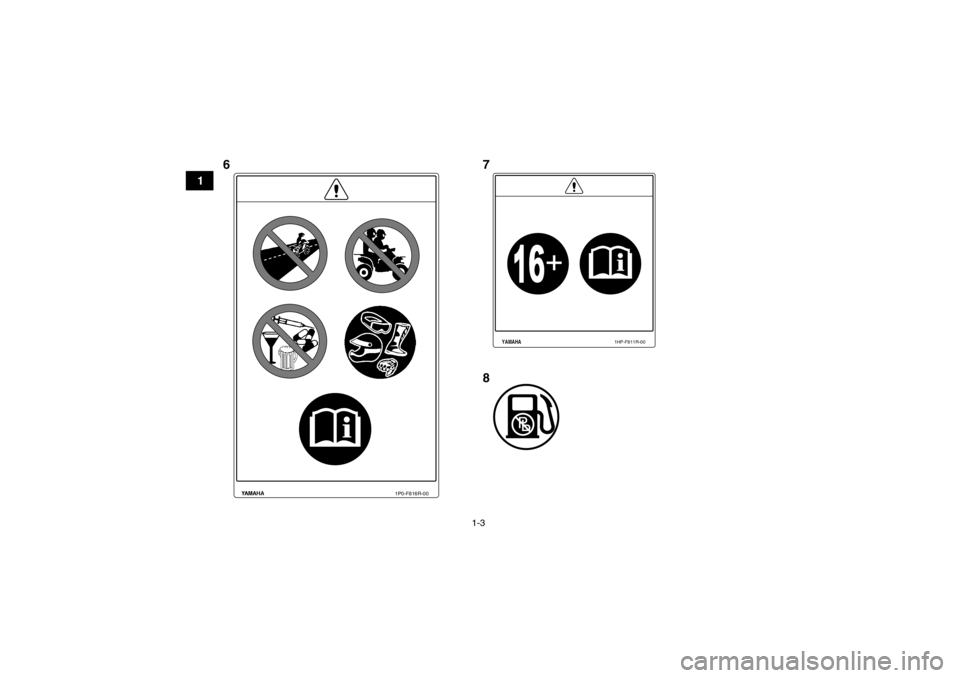

1-3
1
1P0-F816R-00
YAMAHA
1HP-F811R-00
678U2LC60S0.book Page 3 Friday, March 8, 2013 3:09 PM

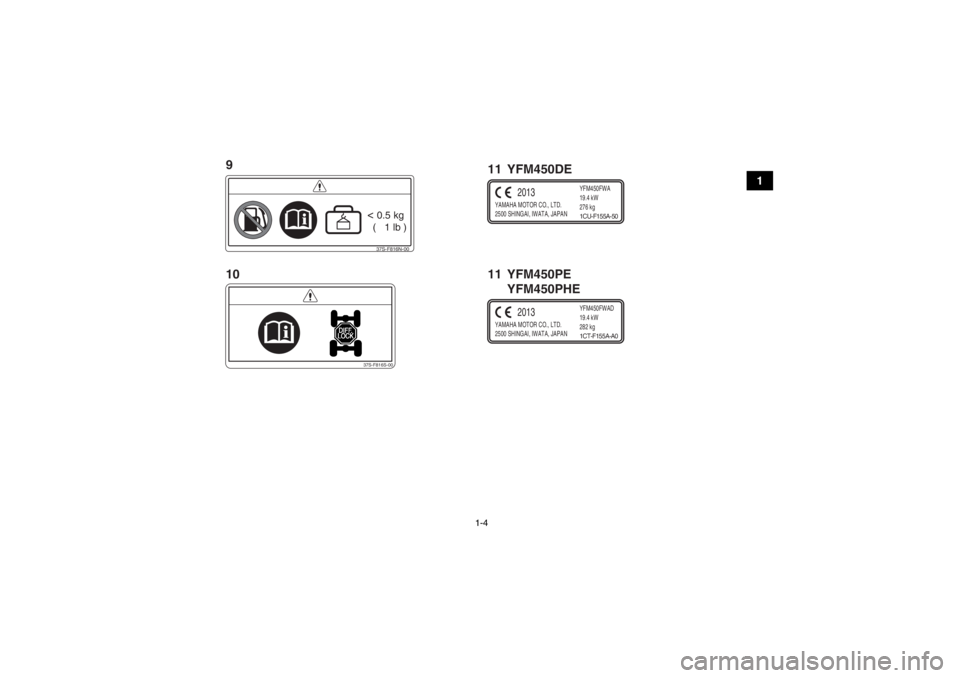

1-4
1
37S-F816N-00< 0.5 kg
( 1 lb )
37S-F816S-00
YAMAHA MOTOR CO., LTD.
2500 SHINGAI, IWATA, JAPAN YFM450FWAD
19.4 kW
282 kg
2013
1CT-F155A-A0
YAMAHA MOTOR CO., LTD.
2500 SHINGAI, IWATA, JAPANYFM450FWA
19.4 kW
276 kg
2013
1CU-F155A-50
9
10 11 YFM450PE
YFM450PHE 11 YFM450DE
U2LC60S0.book Page 4 Friday, March 8, 2013 3:09 PM

1-5

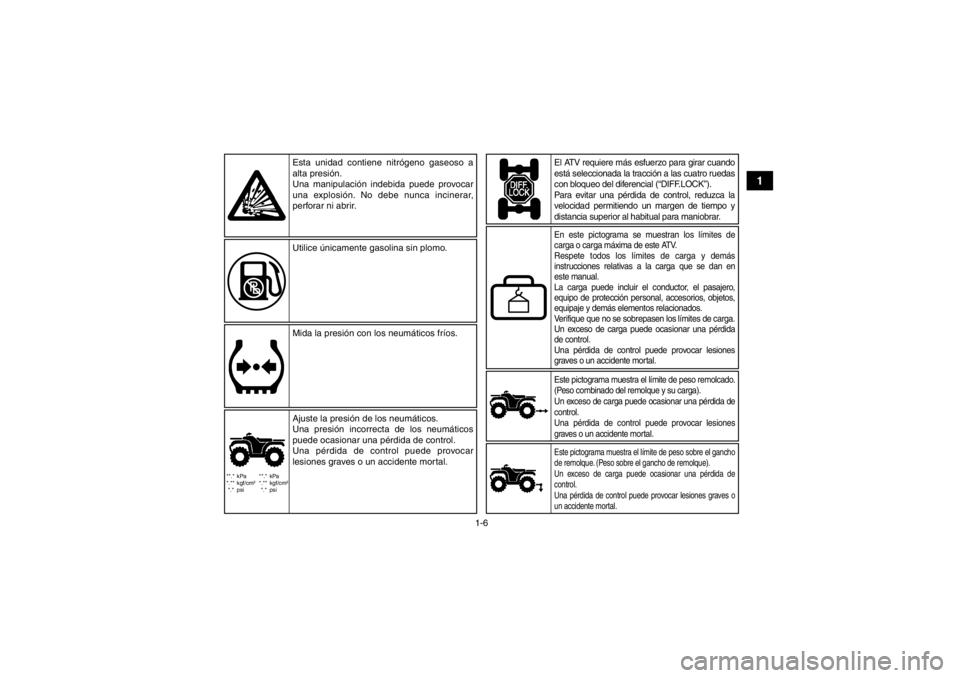

1Familiarícese con los pictogramas siguientes y lea el texto explicativo; a continuación, compruebe los pic-
togramas que corresponden a su modelo.
Lea el manual del propietario.
Utilizar SIEMPRE un casco homologado y
ropa protectora.
Para ATV tipo 1, categoría Y12, utilización a
partir de los 12 años.
La utilización de este ATV por niños
menores de 12 años incrementa el peligro
de lesiones graves o accidente mortal.
Los jóvenes menores de 16 años requieren
la supervisión de un adulto.
Utilización a partir de los 16 años.
La utilización de este ATV por jóvenes
menores de 16 años representa un peligro
de lesiones graves o accidente mortal. No utilizar NUNCA en vías asfaltadas.
No llevar NUNCA pasajeros.
No utilizar NUNCA bajo los efectos de
drogas o alcohol.
No almacenar NUNCA combustible ni
líquidos inflamables.
U2LC60S0.book Page 5 Friday, March 8, 2013 3:09 PM

1-6
1
**.* kPa
*.** kgf/cm²*.* psi **.* kPa
*.** kgf/cm²
*.* psi
Este pictograma muestra el límite de peso remolcado.
(Peso combinado del remolque y su carga).
Un exceso de carga puede ocasionar una pérdida de
control.
Una pérdida de control puede provocar lesiones
graves o un accidente mortal.
Esta unidad contiene nitrógeno gaseoso a
alta presión.
Una manipulación indebida puede provocar
una explosión. No debe nunca incinerar,
perforar ni abrir.
Utilice únicamente gasolina sin plomo.
Mida la presión con los neumáticos fríos.
El ATV requiere más esfuerzo para girar cuando
está seleccionada la tracción a las cuatro ruedas
con bloqueo del diferencial (“DIFF.LOCK”).
Para evitar una pérdida de control, reduzca la
velocidad permitiendo un margen de tiempo y
distancia superior al habitual para maniobrar.
Ajuste la presión de los neumáticos.
Una presión incorrecta de los neumáticos
puede ocasionar una pérdida de control.
Una pérdida de control puede provocar
lesiones graves o un accidente mortal.
En este pictograma se muestran los límites de
carga o carga máxima de este ATV.
Respete todos los límites de carga y demás
instrucciones relativas a la carga que se dan en
este manual.
La carga puede incluir el conductor, el pasajero,
equipo de protección personal, accesorios, objetos,
equipaje y demás elementos relacionados.
Verifique que no se sobrepasen los límites de carga.
Un exceso de carga puede ocasionar una pérdida
de control.
Una pérdida de control puede provocar lesiones
graves o un accidente mortal.Este pictograma muestra el límite de peso sobre el gancho
de remolque. (Peso sobre el gancho de remolque).
Un exceso de carga puede ocasionar una pérdida de
control.
Una pérdida de control puede provocar lesiones graves o
un accidente mortal.
U2LC60S0.book Page 6 Friday, March 8, 2013 3:09 PM

1-7
1
YAMAHA MOTOR CO., LTD.
2500 SHINGAI, IWATA, JAPAN
******
*** kW
*** kg
****1
2
341
2
3
4
Año de construcción
Modelo
Potencia máxima
Peso en orden de marcha
U2LC60S0.book Page 7 Friday, March 8, 2013 3:09 PM

1-8
1
Para Oceanía
6
1
2
3
4
57
8
9
U2LC60S0.book Page 8 Friday, March 8, 2013 3:09 PM

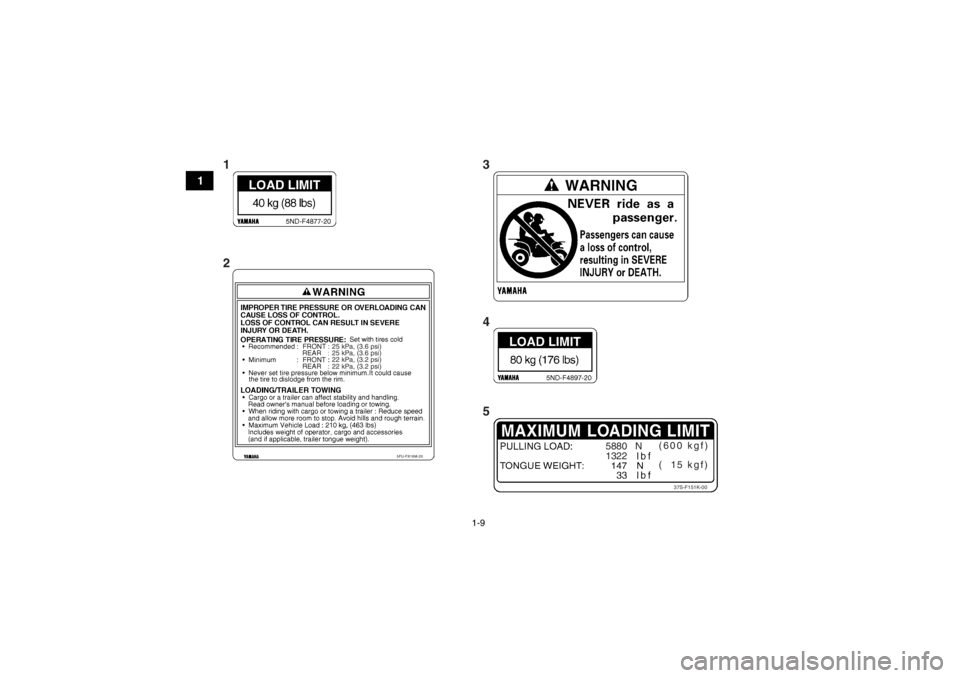

1-9
1
5880 N
1322(600 kgf)
( 15 kgf)
37S-F151K-00
5FU-F816M-20
25 kPa, (3.6 psi)
25 kPa, (3.6 psi)
22 kPa, (3.2 psi)
22 kPa, (3.2 psi)
13
4
5
2U2LC60S0.book Page 9 Friday, March 8, 2013 3:09 PM
