3. Essuyer immédiatement toute coulure de car-
burant. ATTENTION : Essuyer immédiate-
ment toute coulure de carburant à l’aide
d’un chiffon propre, sec et doux. En effet,
le carburant risque d’abîmer les surfaces
peintes ou les pièces en plastique.
[FCB00982]
4. Tourner le bouchon du réservoir de carburant à fond dans le sens des aiguilles d’une mon-
tre afin de le refermer hermétiquement.
AVERTISSEMENT
FWB02532L’essence étant délétère, elle peut provoquer
des blessures, voire la mort. Manipuler l’es-
sence avec prudence. Ne jamais siphonner de
l’essence avec la bouche. Consulter immédia-
tement un médecin en cas d’ingestion, d’inha-
lation excessive de vapeur ou d’éclaboussures
dans les yeux. Si de l’essence se répand sur la
peau, laver au savon et à l’eau. Si de l’essence
se répand sur les vêtements, les changer sans
tarder.
ATTENTIONFCB00071Utiliser exclusivement de l’essence sans
plomb. L’utilisation d’essence avec plomb en-
dommagerait gravement certaines pièces du
moteur, telles que les soupapes, les segments,
ainsi que le système d’échappement. Ce moteur Yamaha fonctionne à l’essence ordi-
naire sans plomb d’un indice d’octane recherche
de 91 ou plus (95 ou plus pour l’Europe). Si un co-
gnement ou un cliquetis survient, changer de mar-
que d’essence. L’essence sans plomb prolonge la
durée de service des bougies et réduit les frais
d’entretien.FBU18882SelleDépose de la selle
Tirer le levier de verrouillage de la selle vers le
haut, puis tirer l’arrière de la selle vers le haut.
U2LB61F0.book Page 20 Monday, February 17, 2014 2:33 PM

4-21
4Repose de la selle
Insérer les pattes de fixation à l’avant de la selle
dans les supports de la selle, puis appuyer à l’ar-
rière de la selle. S’assurer que la selle est remise
en place correctement.
FBU27363Compartiments de rangementCe VTT est équipé de deux compartiments de
rangement.ATTENTIONFCB00831Ne pas entreposer d’objets métalliques, tels
des outils, ou des objets à arêtes tranchantes
dans les compartiments de rangement. Si le
rangement de tels objets s’avère nécessaire,
les emballer de façon adéquate afin d’éviter
d’endommager les compartiments.

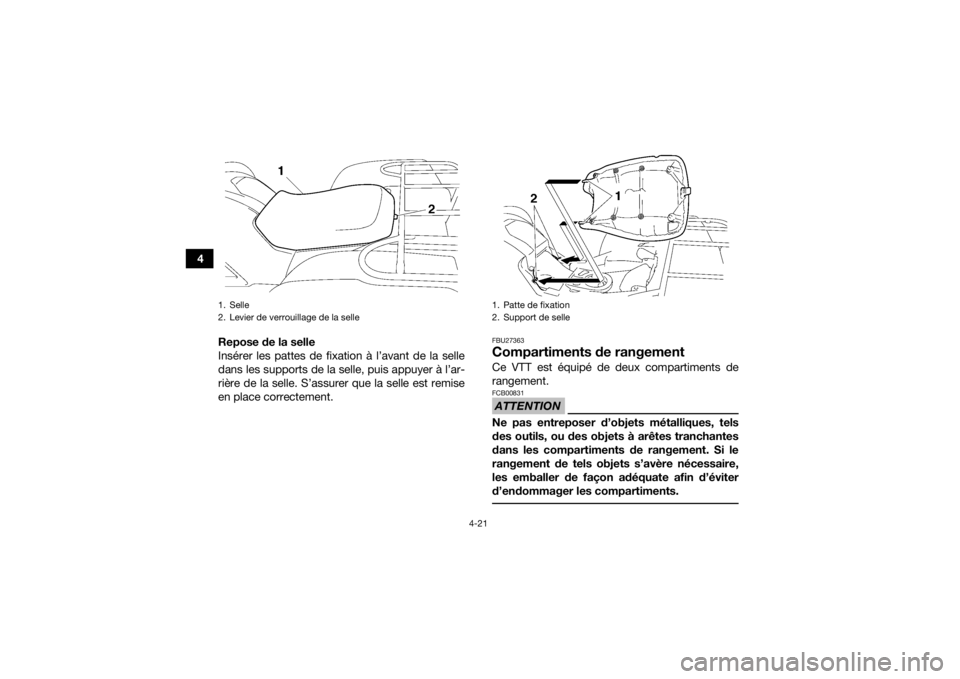

1. Selle
2. Levier de verrouillage de la selle
1. Patte de fixation
2. Support de selle
U2LB61F0.book Page 21 Monday, February 17, 2014 2:33 PM

4-22
4

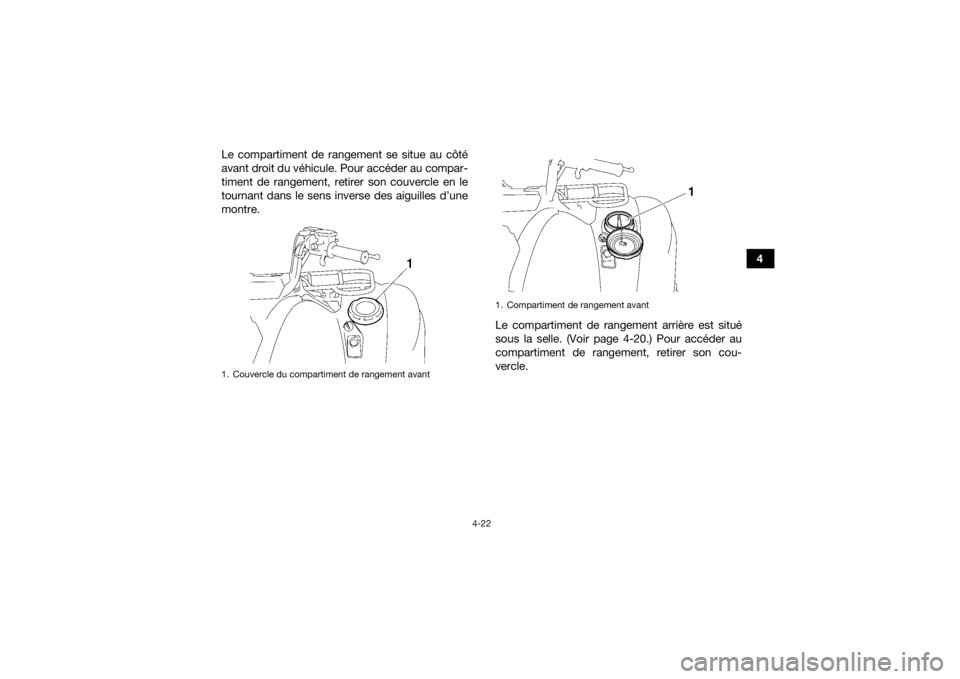

Le compartiment de rangement se situe au côté
avant droit du véhicule. Pour accéder au compar-
timent de rangement, retirer son couvercle en le
tournant dans le sens inverse des aiguilles d’une
montre.
Le compartiment de rangement arrière est situé
sous la selle. (Voir page 4-20.) Pour accéder au
compartiment de rangement, retirer son cou-
vercle.

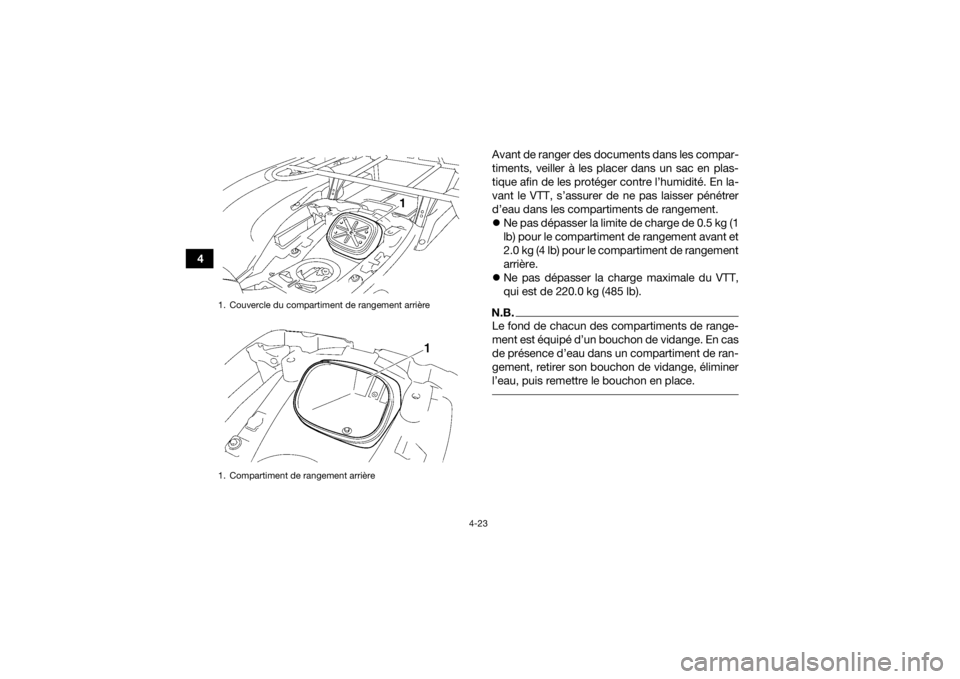

1. Couvercle du compartiment de rangement avant
1. Compartiment de rangement avant
U2LB61F0.book Page 22 Monday, February 17, 2014 2:33 PM

4-23
4Avant de ranger des documents dans les compar-
timents, veiller à les placer dans un sac en plas-
tique afin de les protéger contre l’humidité. En la-
vant le VTT, s’assurer de ne pas laisser pénétrer
d’eau dans les compartiments de rangement.

Ne pas dépasser la limite de charge de 0.5 kg (1
lb) pour le compartiment de rangement avant et
2.0 kg (4 lb) pour le compartiment de rangement
arrière.
 Ne pas dépasser la charge maximale du VTT,
qui est de 220.0 kg (485 lb).
N.B.Le fond de chacun des compartiments de range-
ment est équipé d’un bouchon de vidange. En cas
de présence d’eau dans un compartiment de ran-
gement, retirer son bouchon de vidange, éliminer
l’eau, puis remettre le bouchon en place.

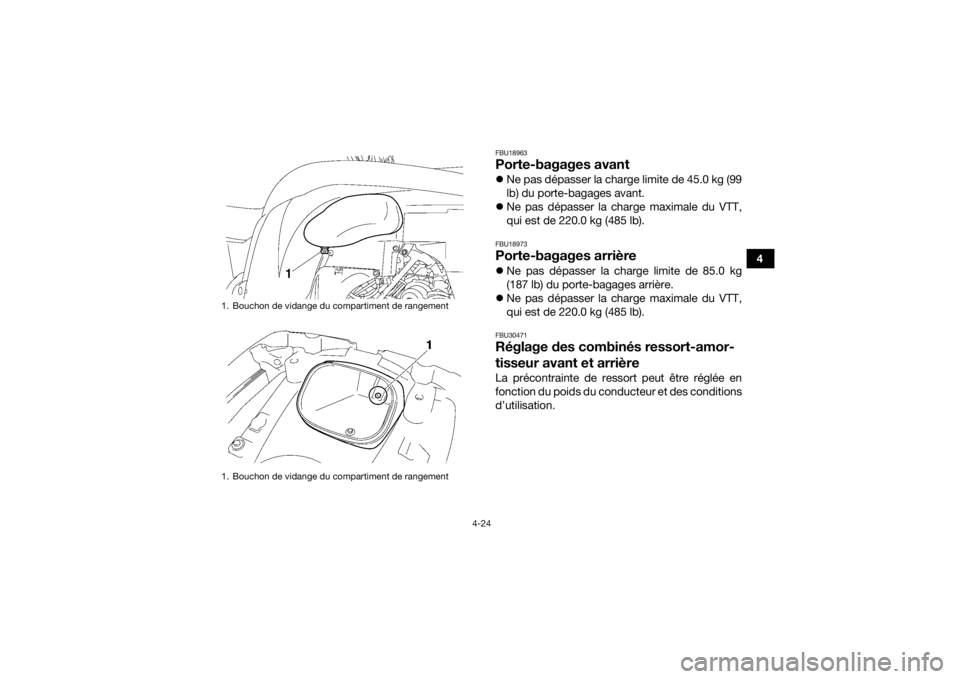

1. Couvercle du compartiment de rangement arrière
1. Compartiment de rangement arrièreU2LB61F0.book Page 23 Monday, February 17, 2014 2:33 PM

4-24
4
FBU18963Porte-bagages avantNe pas dépasser la charge limite de 45.0 kg (99
lb) du porte-bagages avant.
 Ne pas dépasser la charge maximale du VTT,
qui est de 220.0 kg (485 lb).FBU18973Porte-bagages arrièreNe pas dépasser la charge limite de 85.0 kg
(187 lb) du porte-bagages arrière.
 Ne pas dépasser la charge maximale du VTT,
qui est de 220.0 kg (485 lb).FBU30471Réglage des combinés ressort-amor-
tisseur avant et arrièreLa précontrainte de ressort peut être réglée en
fonction du poids du conducteur et des conditions
d’utilisation.
1. Bouchon de vidange du compartiment de rangement
1. Bouchon de vidange du compartiment de rangementU2LB61F0.book Page 24 Monday, February 17, 2014 2:33 PM

4-25
4
AVERTISSEMENT
FWB00401Toujours régler les combinés ressort-amortis-
seur gauche et droit à la même position. Un ré-
glage inégal risque d’entraîner une perte de la
maniabilité et de l’équilibre du véhicule, ce qui
pourrait être à l’origine d’un accident. Régler la précontrainte de ressort en procédant
comme suit.
Tourner la bague de réglage de la précontrainte
du ressort dans le sens (a) pour augmenter la pré-
contrainte de ressort et donc durcir la suspension,
et dans le sens (b) afin de réduire la précontrainte
de ressort et d’assouplir la suspension.
Il faut veiller à bien aligner l’encoche sélectionnée
figurant sur la bague de réglage et l’indicateur de
position figurant sur l’amortisseur.
N.B.Effectuer ce réglage à l’aide d’une clé spéciale,
disponible chez les concessionnaires Yamaha. 1. Bague de réglage de la précontrainte de ressort
2. Indicateur de position
U2LB61F0.book Page 25 Monday, February 17, 2014 2:33 PM

4-26
4
AVERTISSEMENT
FWB02731Le combiné ressort-amortisseur arrière
contient de l’azote à haute pression.
Lorsqu’endommagé, le combiné ressort-
amortisseur risque d’exploser et de provoquerdes blessures et des dégâts matériels. L’en-
dommagement de la bonbonne de l’amortis-
seur pourrait également réduire la maniabilité
du véhicule et entraîner un accident.

Ne pas modifier ni tenter d’ouvrir la bon-
bonne.
 Ne pas approcher le combiné ressort-amor-
tisseur d’une flamme ou de toute autre
source de chaleur intense.
 Ne pas déformer ni endommager la bon-
bonne.
 Ne pas jeter un combiné ressort-amortis-
seur endommagé ou usé. Tout entretien d’un
combiné ressort-amortisseur doit être
confié à un concessionnaire Yamaha.
FBU19184Prise pour accessoire à courant
continuLa prise pour accessoire se trouve au côté avant
droit du VTT. Cette prise permet la connexion d’un
accessoire approprié tel qu’une lampe de travail,
d’une radio, etc. N’utiliser un accessoire que lors-
que le moteur tourne et que le commutateur géné-
ral d’éclairage est réglé sur “OFF”.
1. Clé spécialeRéglage de la précontrainte de ressort :
Minimum (réglage souple) :1
Standard : 2
Maximum (réglage dur) : 5
U2LB61F0.book Page 26 Monday, February 17, 2014 2:33 PM

4-27

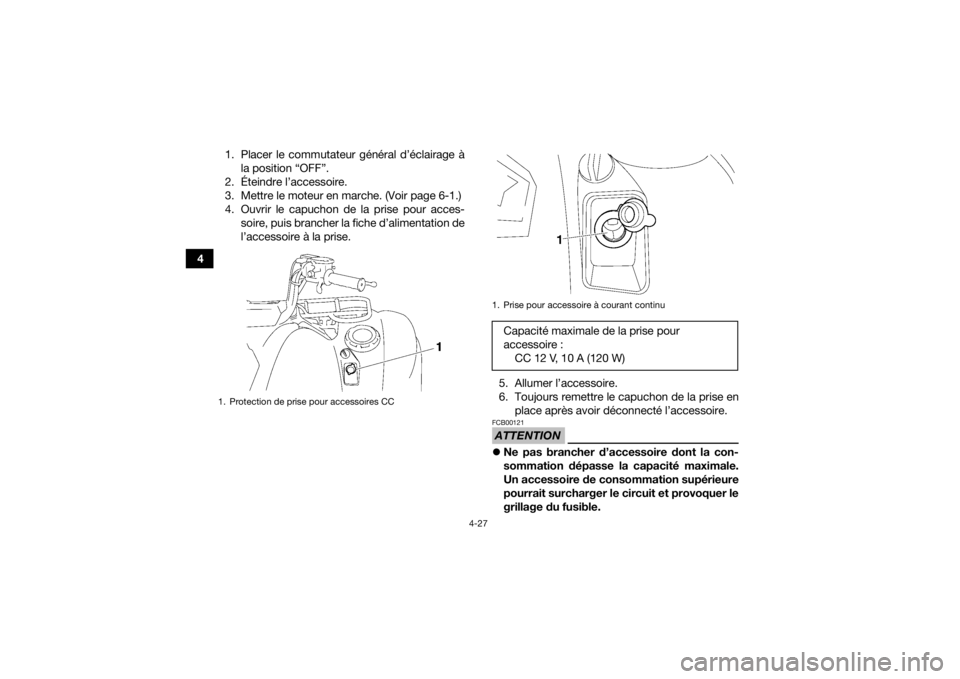

41. Placer le commutateur général d’éclairage à
la position “OFF”.
2. Éteindre l’accessoire.
3. Mettre le moteur en marche. (Voir page 6-1.)
4. Ouvrir le capuchon de la prise pour acces- soire, puis brancher la fiche d’alimentation de
l’accessoire à la prise.
5. Allumer l’accessoire.
6. Toujours remettre le capuchon de la prise enplace après avoir déconnecté l’accessoire.
ATTENTIONFCB00121Ne pas brancher d’accessoire dont la con-
sommation dépasse la capacité maximale.
Un accessoire de consommation supérieure
pourrait surcharger le circuit et provoquer le
grillage du fusible.
1. Protection de prise pour accessoires CC
1. Prise pour accessoire à courant continuCapacité maximale de la prise pour
accessoire :
CC 12 V, 10 A (120 W)
U2LB61F0.book Page 27 Monday, February 17, 2014 2:33 PM

4-28
4

Lorsqu’un accessoire est utilisé alors que le
moteur est coupé ou que les phares sont al-
lumés, la batterie se déchargera et la mise
en marche du moteur risque de devenir diffi-
cile.
 Ne pas brancher d’allume-cigare ou tout
autre accessoire dont la fiche s’échauffe,
sous peine de risquer d’endommager la
prise.
