YAMAHA GRIZZLY 550 2015 Notices Demploi (in French)

10-5
10
Témoin du point mort:LED
Témoin de marche arrière: LED
Témoin d’alerte de la température du liquide de
refroidissement: LED
Témoin d’alerte de direction assistée EPS:
YFM550PF LED
YFM550PHF LED
Témoin de stationnement:
LED
Indicateur de commande de transmission quatre roues
motrices/blocage du différentiel:
LCD
Témoin d’avertissement de panne du moteur: LED
Témoin de la gamme haute: LED
Témoin de la gamme basse:
LED
Témoin de blocage du différentiel: LEDFusibles:Fusible principal:
40.0 A
Fusible du système d’injection de carburant: 15.0 A
Fusible du système EPS: YFM550PF 40.0 A
YFM550PHF 40.0 A Fusible de phare:
10.0 A
Fusible du système de signalisation: 5.0 A
Fusible d’allumage:
10.0 A
Fusible de la prise pour accessoires à courant continu: 10.0 A
Fusible du moteur du dispositif quatre roues motrices: 10.0 A
Fusible du moteur du ventilateur de radiateur:
20.0 A
FBU30402Pour l’Europe uniquement
Les chiffres indiqués correspondent à des niveaux
d’émission qui ne sont pas nécessairement des
niveaux d’utilisation sûrs. Même s’il existe une
corrélation entre les niveaux d’émission et d’ex-
position, ces chiffres ne peuvent pas être utilisés
pour déterminer si d’autres précautions sont né-
cessaires. Les facteurs influençant le niveau réel
d’exposition de la main-d’œuvre incluent les ca-
ractéristiques du lieu de travail, les autres sources
sonores, c’est-à-dire le nombre de machines, les
autres processus adjacents et la durée d’exposi-
tion aux bruits d’un technicien. Le niveau d’expo-
sition autorisé peut également varier d’un pays à
U2LB61F0.book Page 5 Monday, February 17, 2014 2:33 PM

10-6
10l’autre. Ces informations permettent toutefois à
l’utilisateur de la machine de mieux évaluer les ris-
ques et dangers.
U2LB61F0.book Page 6 Monday, February 17, 2014 2:33 PM

11-1
11
FBU26001
RENSEIGNEMENTS COMPLÉMENTAIRES
FBU28202Numéros d’identificationInscrire le numéro d’identification du véhicule,
ainsi que les codes figurant sur l’étiquette du mo-
dèle aux emplacements prévus, pour référence
lors de la commande de pièces de rechange
auprès d’un concessionnaire Yamaha ou en cas
de vol du VTT.
NUMÉRO D’IDENTIFICATION DU VÉHICULE :
RENSEIGNEMENTS FOURNIS SUR L’ÉTI-
QUETTE DU MODÈLE :FBU26031Numéro d’identification du véhicule
Le numéro d’identification du véhicule est poin-
çonné sur le cadre.
N.B.Le numéro d’identification du véhicule permet
d’identifier le VTT. FBU26051Étiquette des codes du modèle
L’étiquette des codes du modèle est collée à l’en-
droit illustré. Inscrire les renseignements figurant
sur cette étiquette dans l’espace prévu à cet effet.1. Numéro d’identification du véhicule (côté avant gauche)
U2LB61F0.book Page 1 Monday, February 17, 2014 2:33 PM

11-2
11Ces renseignements seront nécessaires lors de la
commande de pièces de rechange auprès d’un
concessionnaire Yamaha.

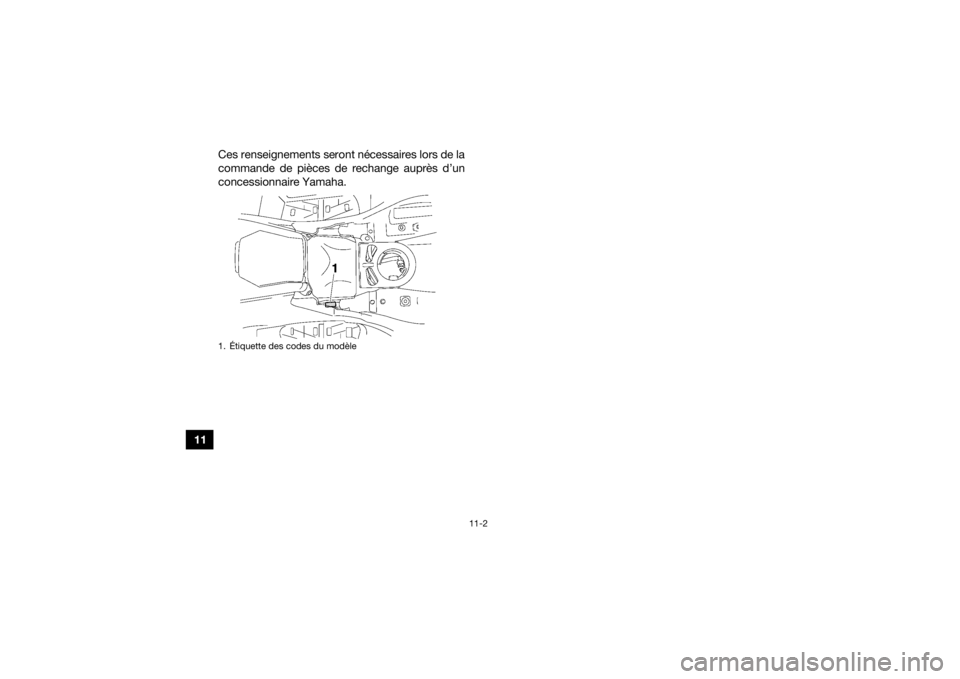

1. Étiquette des codes du modèleU2LB61F0.book Page 2 Monday, February 17, 2014 2:33 PM

12-1
12
INDEX
AAccessoires et chargement ........................................... 6-6
Accessoires, prise ........................................................ 4-26
Amortisseurs avant et arrière, réglage ......................... 4-24
Arbre de direction, lubrification ................................... 8-57
Avertisseur ..................................................................... 4-9BBarre stabilisatrice, contrôle des bagues .................... 8-56
Batterie ........................................................................ 8-57
Bougie, contrôle .......................................................... 8-20CCâbles, contrôle et lubrification ................................... 8-54
Caches, dépose et repose ........................................... 8-10
Calandres, dépose ....................................................... 8-19
Caractéristiques ........................................................... 10-1
Carburant ..............................................................4-18, 5-4
Commodos .................................................................... 4-8
Commutateur de blocage du différentiel ..................... 4-12
Commutateur du mode de traction ............................. 4-11
Compartiments de rangement ..................................... 4-21
Conduite du VTT ............................................................ 7-1
Contacteur à clé ............................................................ 4-1
Coupe-circuit du moteur ............................................... 4-9
Courroie trapézoïdale, bouchon de vidange du carter ......................................................................... 8-46DDémarreur ...................................................................... 4-9EÉclairage, commutateur général .................................... 4-9 Écran multifonction ........................................................ 4-5
Emplacement des éléments .......................................... 3-1
Emplacement des étiquettes ......................................... 1-1
Entretien du système antipollution, tableau .................. 8-3
Entretiens et graissages, tableau .................................. 8-5
EPS, témoin d’alerte (pour modèle à EPS) .................... 4-4
Étiquette des codes du modèle ................................... 11-1
FFeu arrière/stop, remplacement d’une ampoule ......... 8-66
Filtre à air, nettoyage de l’élément .............................. 8-40
Frein arrière, levier et pédale ....................................... 4-16
Frein avant, levier ......................................................... 4-16
Frein, réglage de la garde de la pédale ....................... 8-51
Freins ........................................................................... 8-47
Freins avant et arrière .................................................... 5-4
Freins avant et arrière, contrôle de la garde des
leviers ........................................................................ 8-51
Freins avant et arrière, contrôle des plaquettes .......... 8-48
Freins, changement du liquide .................................... 8-50
Freins, contrôle du niveau du liquide ........................... 8-49
Fusées arrière, lubrification des pivots ........................ 8-57
Fusibles, remplacement .............................................. 8-62HHuile de couple conique arrière ............................ 5-4, 8-26
Huile de différentiel ............................................... 5-4, 8-30
Huile moteur .................................................................. 5-4
Huile moteur et cartouche du filtre .............................. 8-22IIndicateur 4 RM/blocage du différentiel ........................ 4-4
U2LB61F0.book Page 1 Monday, February 17, 2014 2:33 PM

12-2
12
Instruments, éclairage et commandes ........................... 5-8
Interrupteur d’annulation .............................................. 4-10LLevier des gaz ...................................................... 4-14, 5-5
Levier des gaz, réglage de la garde ............................. 8-46
Leviers de frein, contrôle et lubrification ...................... 8-54
Limiteur de vitesse ....................................................... 4-15
Liquide de refroidissement .................................. 5-4, 8-32MManuel du propriétaire et trousse de réparation ...........8-2
Mise en marche du moteur ............................................ 6-1NNettoyage ....................................................................... 9-1
Numéros d’identification .............................................. 11-1PPannes, diagnostic ....................................................... 8-69
Pannes, schémas de diagnostic .................................. 8-70
Pare-étincelles, nettoyage ........................................... 8-44
Pédale de frein, contrôle et lubrification ...................... 8-55
Phares, réglage du faisceau ......................................... 8-65
Phares, remplacement d’une ampoule ........................ 8-64
Pneus ............................................................................. 5-5
Porte-bagages arrière .................................................. 4-24
Porte-bagages avant ...................................................4-24RRemisage ....................................................................... 9-2
Réservoir de carburant, bouchon ................................ 4-18
Rodage du moteur ......................................................... 6-4
Roues, dépose ............................................................. 8-67
Roues, repose .............................................................. 8-67
Roulements de moyeu de roue, contrôle ..................... 8-56
SSécurité .......................................................................... 2-1
Sélecteur de marche .................................................... 4-17
Sélecteur de marche et conduite en marche arrière ...... 6-2
Sélecteur de marche, réglage du câble de sécurité .... 8-47
Selle ............................................................................. 4-20
Soufflets d’essieu ......................................................... 8-53
Soupapes, jeu .............................................................. 8-47
Stationnement ................................................................ 6-5
Stationnement en pente ................................................. 6-5TTémoin d’alerte du liquide de refroidissement .............. 4-3
Témoin de la gamme basse ........................................... 4-2
Témoin de la gamme haute ........................................... 4-2
Témoin de marche arrière .............................................. 4-2
Témoin de panne du moteur .......................................... 4-3
Témoin de stationnement .............................................. 4-2
Témoin du point mort .................................................... 4-2
Témoins et témoins d’alerte .......................................... 4-2VVéhicule, numéro d’identification ................................. 11-1
Visserie du châssis ........................................................ 5-8
U2LB61F0.book Page 2 Monday, February 17, 2014 2:33 PM

U2LB61F0.book Page 3 Monday, February 17, 2014 2:33 PM

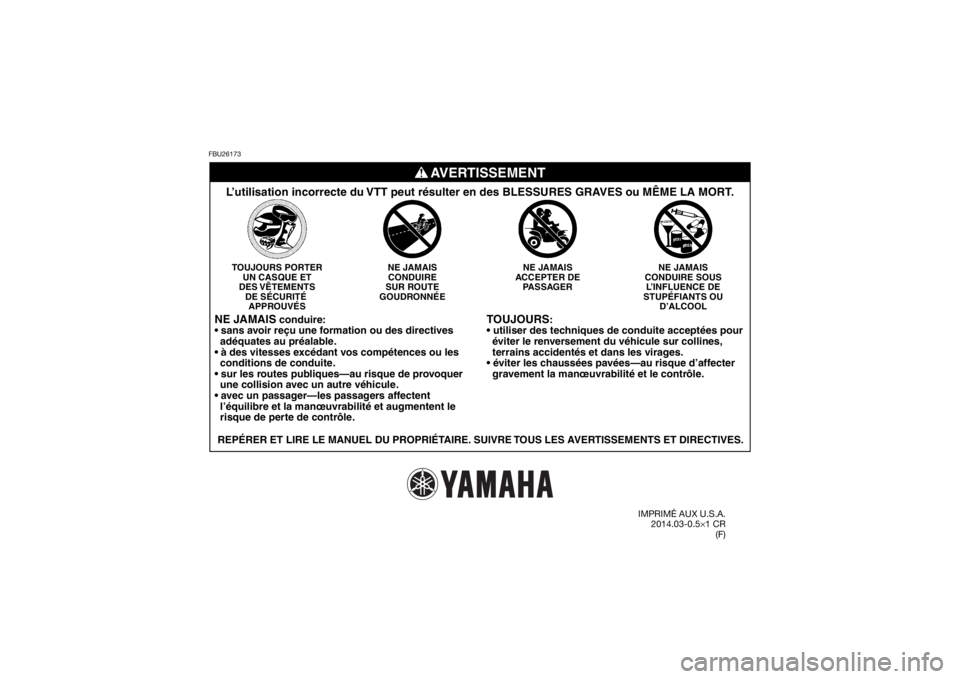

FBU26173
TOUJOURS
:

éviter le renversement du véhicule sur collines,
terrains accidentés et dans les virages.

gravement la manœuvrabilité et le contrôle.
NE JAMAIS
CONDUIRE SOUS L’INFLUENCE DE
STUPÉFIANTS OU D’ALCOOL
TOUJOURS PORTER
UN CASQUE ET
DES VÊTEMENTS DE SÉCURITÉ APPROUVÉS NE JAMAIS
CONDUIRE
SUR ROUTE
GOUDRONNÉE NE JAMAIS
ACCEPTER DE PASSAGER
NE JAMAIS
conduire:

adéquates au préalable.

conditions de conduite.

une collision avec un autre véhicule.

l’équilibre et la manœuvrabilité et augmentent le
risque de perte de contrôle.
REPÉRER ET LIRE LE MANUEL DU PROPRIÉTAIRE. SUIVRE TOUS LES AVERTISSEMENTS ET DIRECTIVES.
L’utilisation incorrecte du VTT peut résulter en des BLESSURES GRAVES ou MÊME LA MORT.
AVERTISSEMENT
IMPRIMÉ AUX U.S.A. 2014.03-0.5× 1 CR
