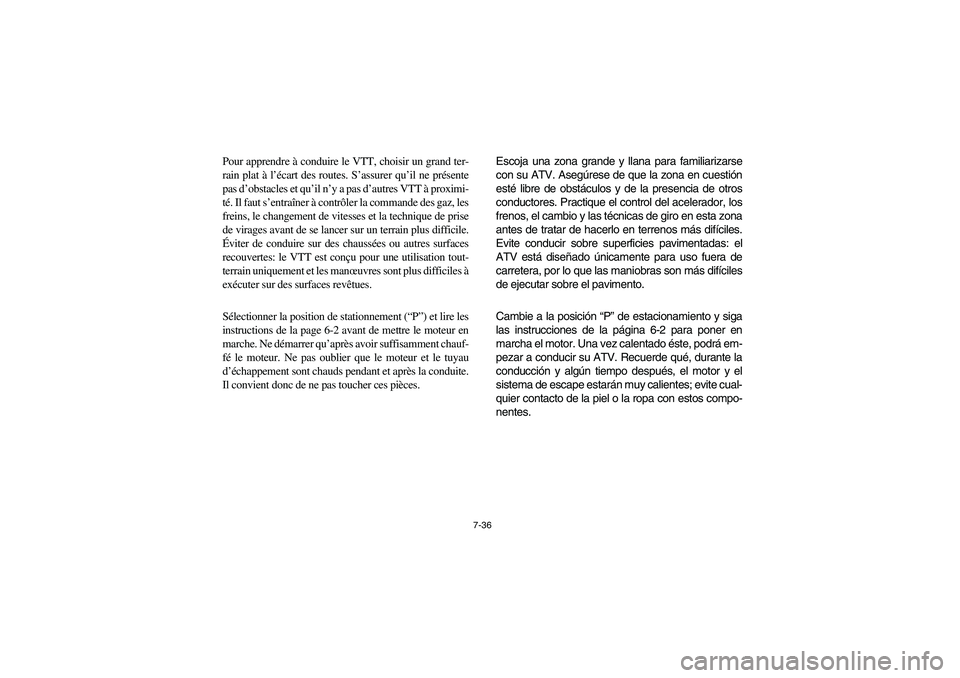

7-36
Pour apprendre à conduire le VTT, choisir un grand ter-
rain plat à l’écart des routes. S’assurer qu’il ne présente
pas d’obstacles et qu’il n’y a pas d’autres VTT à proximi-
té. Il faut s’entraîner à contrôler la commande des gaz, les
freins, le changement de vitesses et la technique de prise
de virages avant de se lancer sur un terrain plus difficile.
Éviter de conduire sur des chaussées ou autres surfaces
recouvertes: le VTT est conçu pour une utilisation tout-
terrain uniquement et les manœuvres sont plus difficiles à
exécuter sur des surfaces revêtues.
Sélectionner la position de stationnement (“P”) et lire les
instructions de la page 6-2 avant de mettre le moteur en
marche. Ne démarrer qu’après avoir suffisamment chauf-
fé le moteur. Ne pas oublier que le moteur et le tuyau
d’échappement sont chauds pendant et après la conduite.
Il convient donc de ne pas toucher ces pièces.Escoja una zona grande y llana para familiarizarse
con su ATV. Asegúrese de que la zona en cuestión
esté libre de obstáculos y de la presencia de otros
conductores. Practique el control del acelerador, los
frenos, el cambio y las técnicas de giro en esta zona
antes de tratar de hacerlo en terrenos más difíciles.
Evite conducir sobre superficies pavimentadas: el
ATV está diseñado únicamente para uso fuera de
carretera, por lo que las maniobras son más difíciles
de ejecutar sobre el pavimento.
Cambie a la posición “P” de estacionamiento y siga
las instrucciones de la página 6-2 para poner en
marcha el motor. Una vez calentado éste, podrá em-
pezar a conducir su ATV. Recuerde qué, durante la
conducción y algún tiempo después, el motor y el
sistema de escape estarán muy calientes; evite cual-
quier contacto de la piel o la ropa con estos compo-
nentes.U5KM61.book Page 36 Friday, July 26, 2002 11:13 AM

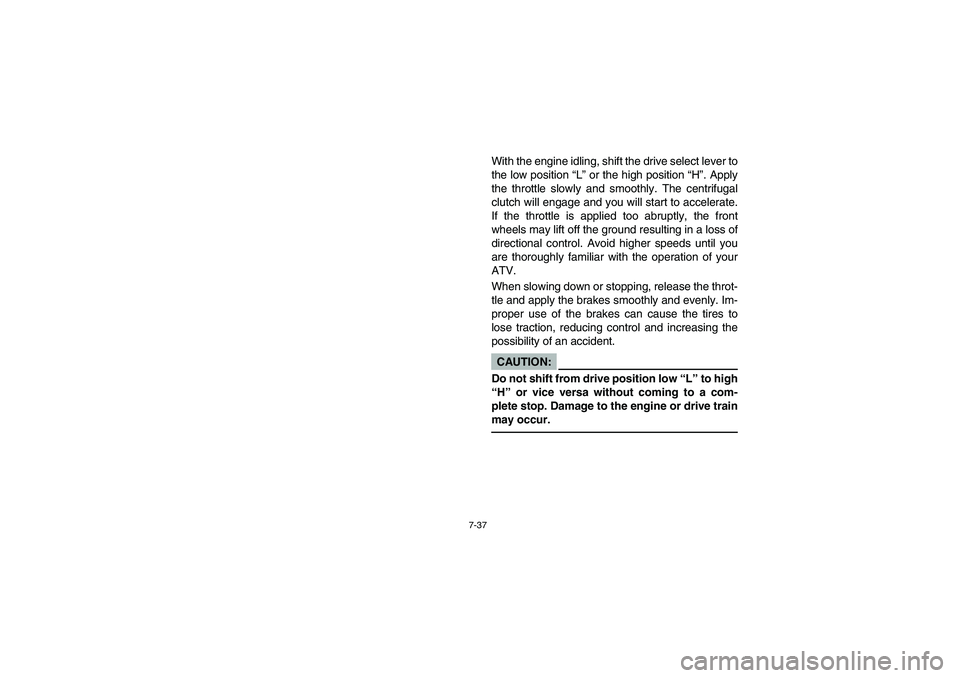

7-37
With the engine idling, shift the drive select lever to
the low position “L” or the high position “H”. Apply
the throttle slowly and smoothly. The centrifugal
clutch will engage and you will start to accelerate.
If the throttle is applied too abruptly, the front
wheels may lift off the ground resulting in a loss of
directional control. Avoid higher speeds until you
are thoroughly familiar with the operation of your
ATV.
When slowing down or stopping, release the throt-
tle and apply the brakes smoothly and evenly. Im-
proper use of the brakes can cause the tires to
lose traction, reducing control and increasing the
possibility of an accident.CAUTION:_ Do not shift from drive position low “L” to high
“H” or vice versa without coming to a com-
plete stop. Damage to the engine or drive train
may occur. _
U5KM61.book Page 37 Friday, July 26, 2002 11:13 AM

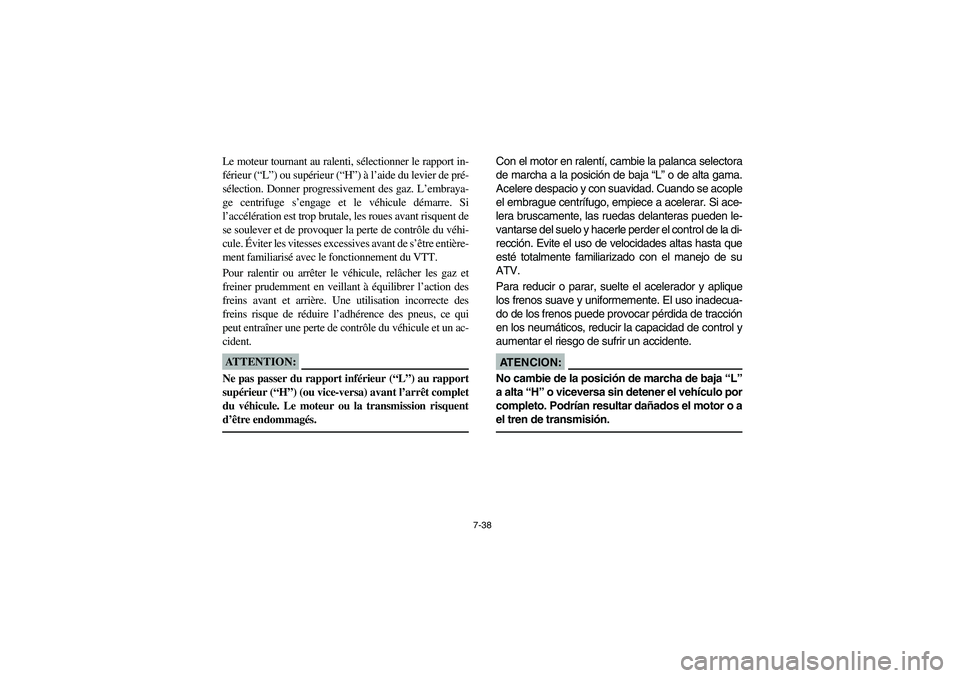

7-38
Le moteur tournant au ralenti, sélectionner le rapport in-
férieur (“L”) ou supérieur (“H”) à l’aide du levier de pré-
sélection. Donner progressivement des gaz. L’embraya-
ge centrifuge s’engage et le véhicule démarre. Si
l’accélération est trop brutale, les roues avant risquent de
se soulever et de provoquer la perte de contrôle du véhi-
cule. Éviter les vitesses excessives avant de s’être entière-
ment familiarisé avec le fonctionnement du VTT.
Pour ralentir ou arrêter le véhicule, relâcher les gaz et
freiner prudemment en veillant à équilibrer l’action des
freins avant et arrière. Une utilisation incorrecte des
freins risque de réduire l’adhérence des pneus, ce qui
peut entraîner une perte de contrôle du véhicule et un ac-
cident.ATTENTION:_ Ne pas passer du rapport inférieur (“L”) au rapport
supérieur (“H”) (ou vice-versa) avant l’arrêt complet
du véhicule. Le moteur ou la transmission risquent
d’être endommagés. _
Con el motor en ralentí, cambie la palanca selectora
de marcha a la posición de baja “L” o de alta gama.
Acelere despacio y con suavidad. Cuando se acople
el embrague centrífugo, empiece a acelerar. Si ace-
lera bruscamente, las ruedas delanteras pueden le-
vantarse del suelo y hacerle perder el control de la di-
rección. Evite el uso de velocidades altas hasta que
esté totalmente familiarizado con el manejo de su
ATV.
Para reducir o parar, suelte el acelerador y aplique
los frenos suave y uniformemente. El uso inadecua-
do de los frenos puede provocar pérdida de tracción
en los neumáticos, reducir la capacidad de control y
aumentar el riesgo de sufrir un accidente.AT E N C I O N :_ No cambie de la posición de marcha de baja “L”
a alta “H” o viceversa sin detener el vehículo por
completo. Podrían resultar dañados el motor o a
el tren de transmisión. _
U5KM61.book Page 38 Friday, July 26, 2002 11:13 AM

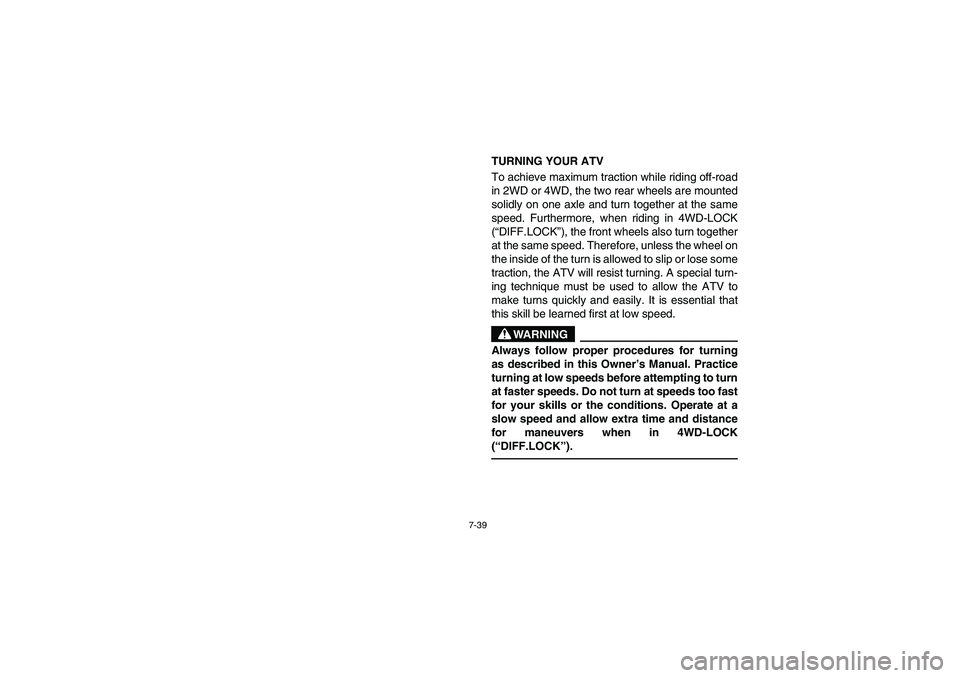

7-39
TURNING YOUR ATV
To achieve maximum traction while riding off-road
in 2WD or 4WD, the two rear wheels are mounted
solidly on one axle and turn together at the same
speed. Furthermore, when riding in 4WD-LOCK
(“DIFF.LOCK”), the front wheels also turn together
at the same speed. Therefore, unless the wheel on
the inside of the turn is allowed to slip or lose some
traction, the ATV will resist turning. A special turn-
ing technique must be used to allow the ATV to
make turns quickly and easily. It is essential that
this skill be learned first at low speed.
WARNING
_ Always follow proper procedures for turning
as described in this Owner’s Manual. Practice
turning at low speeds before attempting to turn
at faster speeds. Do not turn at speeds too fast
for your skills or the conditions. Operate at a
slow speed and allow extra time and distance
for maneuvers when in 4WD-LOCK
(“DIFF.LOCK”). _
U5KM61.book Page 39 Friday, July 26, 2002 11:13 AM

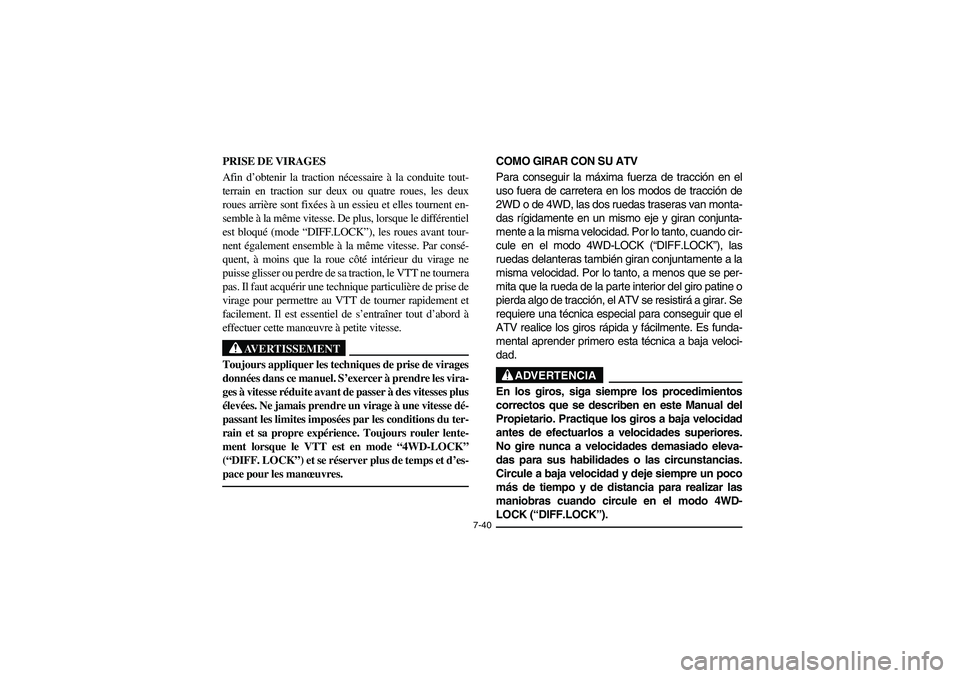

7-40
PRISE DE VIRAGES
Afin d’obtenir la traction nécessaire à la conduite tout-
terrain en traction sur deux ou quatre roues, les deux
roues arrière sont fixées à un essieu et elles tournent en-
semble à la même vitesse. De plus, lorsque le différentiel
est bloqué (mode “DIFF.LOCK”), les roues avant tour-
nent également ensemble à la même vitesse. Par consé-
quent, à moins que la roue côté intérieur du virage ne
puisse glisser ou perdre de sa traction, le VTT ne tournera
pas. Il faut acquérir une technique particulière de prise de
virage pour permettre au VTT de tourner rapidement et
facilement. Il est essentiel de s’entraîner tout d’abord à
effectuer cette manœuvre à petite vitesse.
AVERTISSEMENT
_ Toujours appliquer les techniques de prise de virages
données dans ce manuel. S’exercer à prendre les vira-
ges à vitesse réduite avant de passer à des vitesses plus
élevées. Ne jamais prendre un virage à une vitesse dé-
passant les limites imposées par les conditions du ter-
rain et sa propre expérience. Toujours rouler lente-
ment lorsque le VTT est en mode “4WD-LOCK”
(“DIFF. LOCK”) et se réserver plus de temps et d’es-
pace pour les manœuvres. _
COMO GIRAR CON SU ATV
Para conseguir la máxima fuerza de tracción en el
uso fuera de carretera en los modos de tracción de
2WD o de 4WD, las dos ruedas traseras van monta-
das rígidamente en un mismo eje y giran conjunta-
mente a la misma velocidad. Por lo tanto, cuando cir-
cule en el modo 4WD-LOCK (“DIFF.LOCK”), las
ruedas delanteras también giran conjuntamente a la
misma velocidad. Por lo tanto, a menos que se per-
mita que la rueda de la parte interior del giro patine o
pierda algo de tracción, el ATV se resistirá a girar. Se
requiere una técnica especial para conseguir que el
ATV realice los giros rápida y fácilmente. Es funda-
mental aprender primero esta técnica a baja veloci-
dad.
ADVERTENCIA
_ En los giros, siga siempre los procedimientos
correctos que se describen en este Manual del
Propietario. Practique los giros a baja velocidad
antes de efectuarlos a velocidades superiores.
No gire nunca a velocidades demasiado eleva-
das para sus habilidades o las circunstancias.
Circule a baja velocidad y deje siempre un poco
más de tiempo y de distancia para realizar las
maniobras cuando circule en el modo 4WD-
LOCK (“DIFF.LOCK”). _
U5KM61.book Page 40 Friday, July 26, 2002 11:13 AM

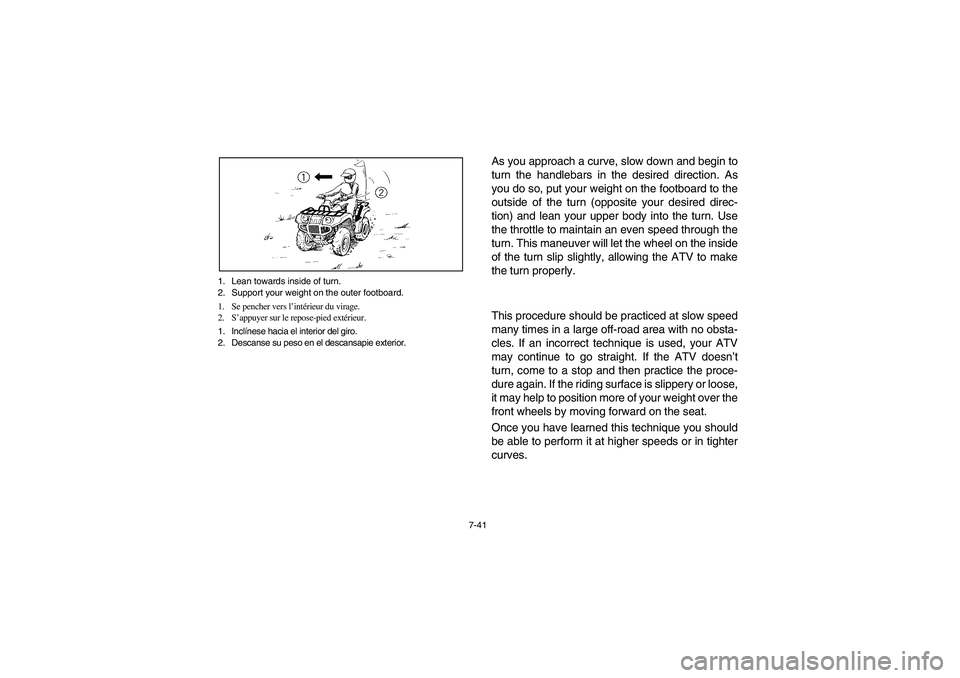

7-41 1. Lean towards inside of turn.
2. Support your weight on the outer footboard.
1. Se pencher vers l’intérieur du virage.
2. S’appuyer sur le repose-pied extérieur.
1. Inclínese hacia el interior del giro.
2. Descanse su peso en el descansapie exterior.
As you approach a curve, slow down and begin to
turn the handlebars in the desired direction. As
you do so, put your weight on the footboard to the
outside of the turn (opposite your desired direc-
tion) and lean your upper body into the turn. Use
the throttle to maintain an even speed through the
turn. This maneuver will let the wheel on the inside
of the turn slip slightly, allowing the ATV to make
the turn properly.
This procedure should be practiced at slow speed
many times in a large off-road area with no obsta-
cles. If an incorrect technique is used, your ATV
may continue to go straight. If the ATV doesn’t
turn, come to a stop and then practice the proce-
dure again. If the riding surface is slippery or loose,
it may help to position more of your weight over the
front wheels by moving forward on the seat.
Once you have learned this technique you should
be able to perform it at higher speeds or in tighter
curves.
U5KM61.book Page 41 Friday, July 26, 2002 11:13 AM

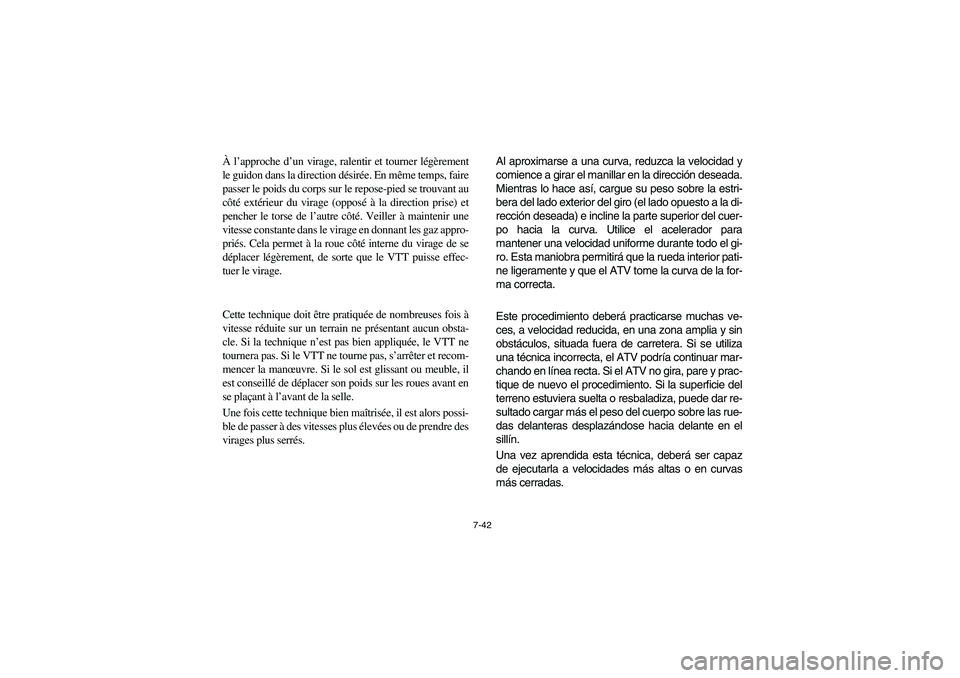

7-42
À l’approche d’un virage, ralentir et tourner légèrement
le guidon dans la direction désirée. En même temps, faire
passer le poids du corps sur le repose-pied se trouvant au
côté extérieur du virage (opposé à la direction prise) et
pencher le torse de l’autre côté. Veiller à maintenir une
vitesse constante dans le virage en donnant les gaz appro-
priés. Cela permet à la roue côté interne du virage de se
déplacer légèrement, de sorte que le VTT puisse effec-
tuer le virage.
Cette technique doit être pratiquée de nombreuses fois à
vitesse réduite sur un terrain ne présentant aucun obsta-
cle. Si la technique n’est pas bien appliquée, le VTT ne
tournera pas. Si le VTT ne tourne pas, s’arrêter et recom-
mencer la manœuvre. Si le sol est glissant ou meuble, il
est conseillé de déplacer son poids sur les roues avant en
se plaçant à l’avant de la selle.
Une fois cette technique bien maîtrisée, il est alors possi-
ble de passer à des vitesses plus élevées ou de prendre des
virages plus serrés.Al aproximarse a una curva, reduzca la velocidad y
comience a girar el manillar en la dirección deseada.
Mientras lo hace así, cargue su peso sobre la estri-
bera del lado exterior del giro (el lado opuesto a la di-
rección deseada) e incline la parte superior del cuer-
po hacia la curva. Utilice el acelerador para
mantener una velocidad uniforme durante todo el gi-
ro. Esta maniobra permitirá que la rueda interior pati-
ne ligeramente y que el ATV tome la curva de la for-
ma correcta.
Este procedimiento deberá practicarse muchas ve-
ces, a velocidad reducida, en una zona amplia y sin
obstáculos, situada fuera de carretera. Si se utiliza
una técnica incorrecta, el ATV podría continuar mar-
chando en línea recta. Si el ATV no gira, pare y prac-
tique de nuevo el procedimiento. Si la superficie del
terreno estuviera suelta o resbaladiza, puede dar re-
sultado cargar más el peso del cuerpo sobre las rue-
das delanteras desplazándose hacia delante en el
sillín.
Una vez aprendida esta técnica, deberá ser capaz
de ejecutarla a velocidades más altas o en curvas
más cerradas.U5KM61.book Page 42 Friday, July 26, 2002 11:13 AM

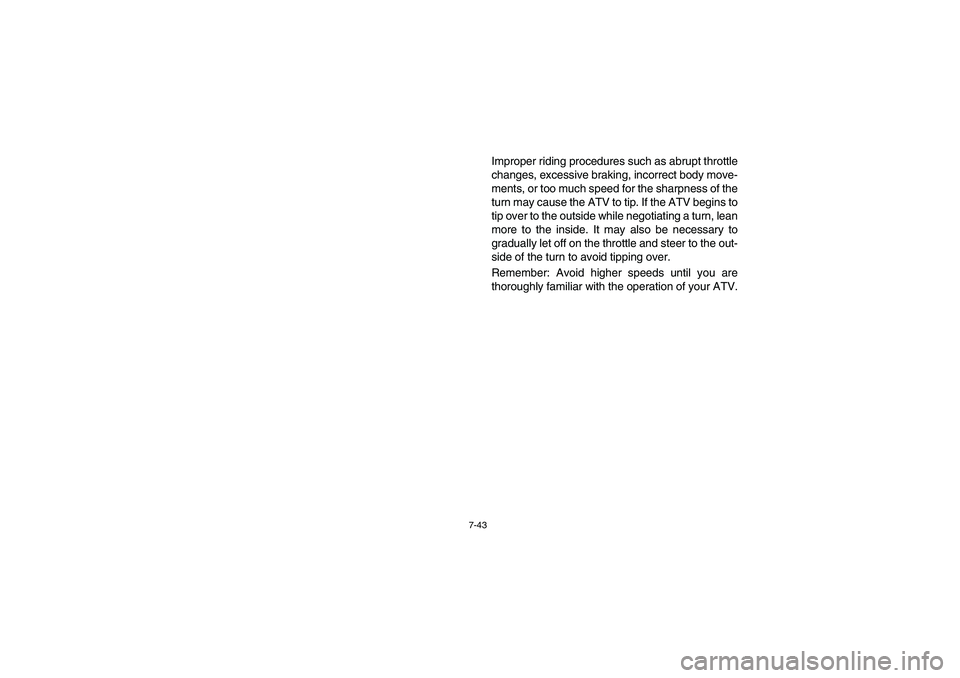

7-43
Improper riding procedures such as abrupt throttle
changes, excessive braking, incorrect body move-
ments, or too much speed for the sharpness of the
turn may cause the ATV to tip. If the ATV begins to
tip over to the outside while negotiating a turn, lean
more to the inside. It may also be necessary to
gradually let off on the throttle and steer to the out-
side of the turn to avoid tipping over.
Remember: Avoid higher speeds until you are
thoroughly familiar with the operation of your ATV.
U5KM61.book Page 43 Friday, July 26, 2002 11:13 AM

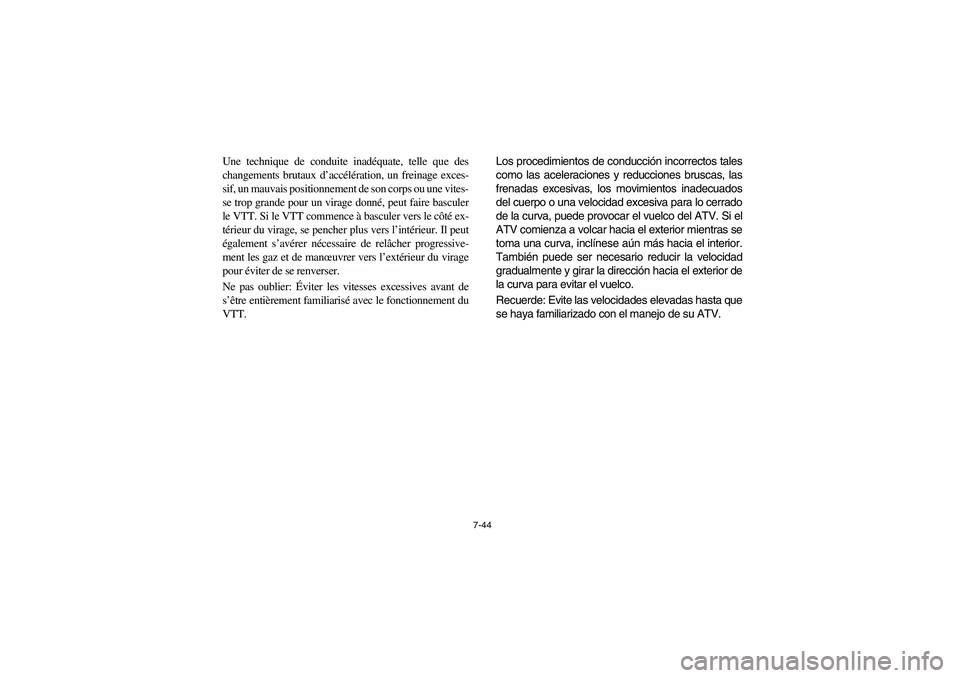

7-44
Une technique de conduite inadéquate, telle que des
changements brutaux d’accélération, un freinage exces-
sif, un mauvais positionnement de son corps ou une vites-
se trop grande pour un virage donné, peut faire basculer
le VTT. Si le VTT commence à basculer vers le côté ex-
térieur du virage, se pencher plus vers l’intérieur. Il peut
également s’avérer nécessaire de relâcher progressive-
ment les gaz et de manœuvrer vers l’extérieur du virage
pour éviter de se renverser.
Ne pas oublier: Éviter les vitesses excessives avant de
s’être entièrement familiarisé avec le fonctionnement du
VTT.Los procedimientos de conducción incorrectos tales
como las aceleraciones y reducciones bruscas, las
frenadas excesivas, los movimientos inadecuados
del cuerpo o una velocidad excesiva para lo cerrado
de la curva, puede provocar el vuelco del ATV. Si el
ATV comienza a volcar hacia el exterior mientras se
toma una curva, inclínese aún más hacia el interior.
También puede ser necesario reducir la velocidad
gradualmente y girar la dirección hacia el exterior de
la curva para evitar el vuelco.
Recuerde: Evite las velocidades elevadas hasta que
se haya familiarizado con el manejo de su ATV.U5KM61.book Page 44 Friday, July 26, 2002 11:13 AM

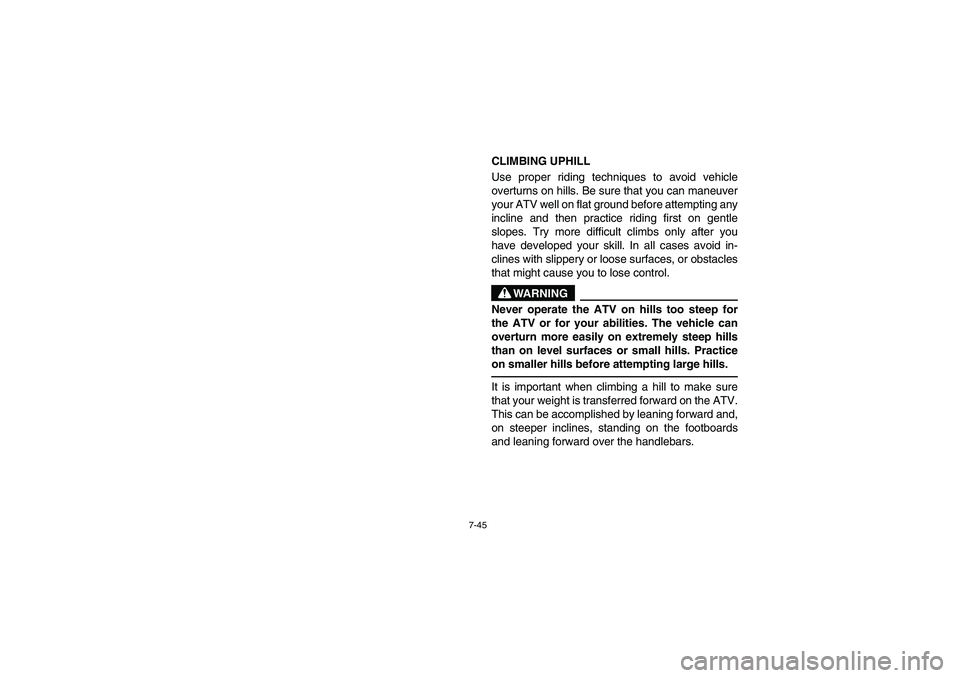

7-45
CLIMBING UPHILL
Use proper riding techniques to avoid vehicle
overturns on hills. Be sure that you can maneuver
your ATV well on flat ground before attempting any
incline and then practice riding first on gentle
slopes. Try more difficult climbs only after you
have developed your skill. In all cases avoid in-
clines with slippery or loose surfaces, or obstacles
that might cause you to lose control.
WARNING
_ Never operate the ATV on hills too steep for
the ATV or for your abilities. The vehicle can
overturn more easily on extremely steep hills
than on level surfaces or small hills. Practice
on smaller hills before attempting large hills. _It is important when climbing a hill to make sure
that your weight is transferred forward on the ATV.
This can be accomplished by leaning forward and,
on steeper inclines, standing on the footboards
and leaning forward over the handlebars.
U5KM61.book Page 45 Friday, July 26, 2002 11:13 AM
